شہری بجلی کے نیٹ ورکس، صنعتی سہولیات، قابل تجدید توانائی کے منصوبوں، اور بنیادی ڈھانچے کے نظام کی مسلسل ترقی کے ساتھ، درمیانے وولٹیج کی تقسیم کے آلات کو اعلیٰ سطح کی حفاظت، وشوسنییتا، کمپیکٹینس، اور ذہین کنٹرول کی ضرورت ہوتی ہے۔ رِنگ مین یونٹ (RMU) سوئچ گیئر سیکنڈری ڈسٹری بیوشن نیٹ ورکس کے لیے ایک اہم حل بن گیا ہے کیونکہ یہ ایک کمپیکٹ ڈھانچے کے اندر پاور سوئچنگ، پروٹیکشن اور ڈسٹری بیوشن کے افعال کو یکجا کرتا ہے۔

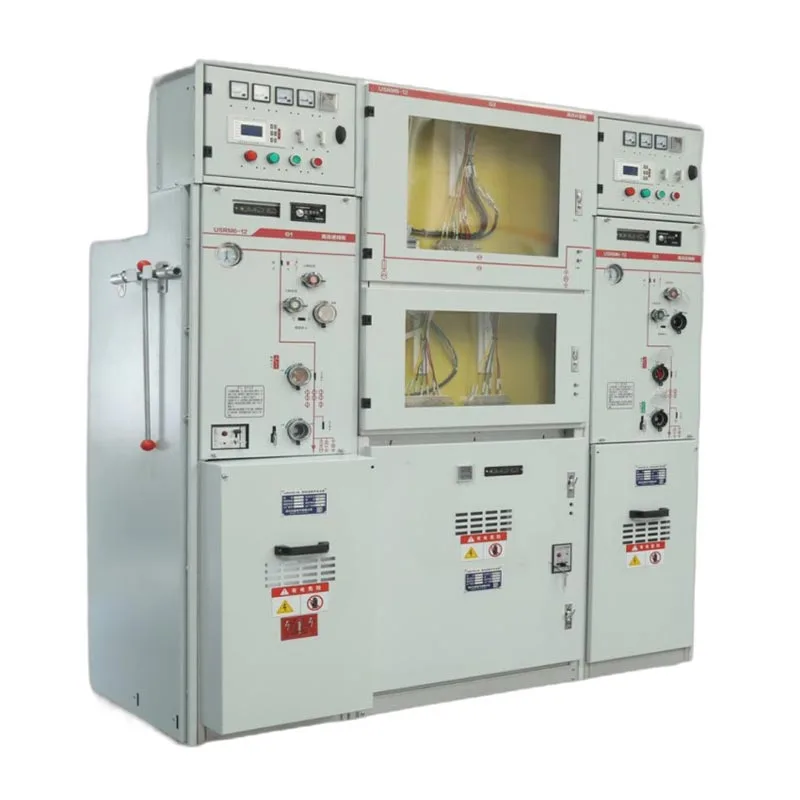

دی22kV SF6 GIS RMU رنگ مین یونٹ سوئچ گیئرسےUsuneدرمیانے وولٹیج پاور ڈسٹری بیوشن ایپلی کیشنز کے لیے ڈیزائن کیا گیا ہے جس میں قابل اعتماد موصلیت کی کارکردگی، محفوظ آپریشن، اور جگہ کے موثر استعمال کی ضرورت ہوتی ہے۔ SF6 گیس کی موصلیت کی ٹیکنالوجی اور ایک مہر بند ڈھانچہ کا استعمال کرتے ہوئے، سوئچ گیئر ایسے ماحول میں آپریشنل استحکام کو بہتر بنانے میں مدد کرتا ہے جہاں بجلی کی فراہمی کی حفاظت اور تسلسل ضروری ہے۔
یوٹیلیٹیز، صنعتی بجلی استعمال کرنے والے، انجینئرنگ کنٹریکٹرز، اور برقی تقسیم کاروں کے لیے، ایک مناسب RMU کا انتخاب کرنے کے لیے درجہ بند وولٹیج، موصلیت کی کارکردگی، شارٹ سرکٹ کی صلاحیت، تحفظ کی ترتیب، ماحولیاتی موافقت، دیکھ بھال کی ضروریات، اور برقی معیارات کی تعمیل کی ضرورت ہوتی ہے۔
رنگ مین یونٹ ایک قسم کا میڈیم وولٹیج سوئچ گیئر ہے جو بنیادی طور پر سیکنڈری ڈسٹری بیوشن نیٹ ورکس میں استعمال ہوتا ہے۔ یہ لوڈ سوئچنگ، کیبل کنکشن، تحفظ، اور گراؤنڈ کرنے کے افعال کو ایک کمپیکٹ انکلوژر میں ضم کرتا ہے، جس سے بجلی کی تقسیم کے نظام کی وشوسنییتا اور لچک کو بہتر بنانے میں مدد ملتی ہے۔
دی22kV SF6 GIS RMU رنگ مین یونٹ سوئچ گیئربیرونی ماحولیاتی اثرات سے برقی اجزاء کو الگ کرنے کے لیے SF6 گیس کو موصلیت کا ذریعہ استعمال کرتا ہے۔ مہر بند گیس کمپارٹمنٹ موصلیت کی مستحکم کارکردگی کو برقرار رکھنے میں مدد کرتا ہے اور نمی، دھول اور آلودگی کے اثرات کو کم کرتا ہے۔
RMU سوئچ گیئر وسیع پیمانے پر ایپلی کیشنز میں استعمال کیا جاتا ہے جہاں مسلسل بجلی کی فراہمی ضروری ہے، بشمول صنعتی پارکس، تجارتی عمارتیں، سب اسٹیشن، قابل تجدید توانائی کی سہولیات، نقل و حمل کا بنیادی ڈھانچہ، اور شہری تقسیم کے نیٹ ورک۔
کمپیکٹ ڈیزائن ان جگہوں پر تنصیب کی اجازت دیتا ہے جہاں روایتی سوئچ گیئر سسٹم کو زیادہ جگہ درکار ہو سکتی ہے۔
| پیرامیٹر | تفصیلات | خریدار کا خیال |
|---|---|---|
| پروڈکٹ کی قسم | 22kV SF6 GIS RMU رنگ مین یونٹ سوئچ گیئر | درمیانے وولٹیج کی تقسیم کے نظام کے لیے ڈیزائن کیا گیا ہے۔ |
| برانڈ | Usune | درمیانے اور کم وولٹیج کے برقی آلات کا مینوفیکچرر |
| شرح شدہ وولٹیج | 22kV | درمیانے وولٹیج پاور ڈسٹری بیوشن ایپلی کیشنز کے لیے موزوں ہے۔ |
| موصلیت کا طریقہ | SF6 گیس کی موصلیت | مہربند حالات میں مستحکم موصلیت کی کارکردگی فراہم کرتا ہے۔ |
| سوئچ گیئر کی قسم | گیس موصل سوئچ گیئر (GIS) RMU | مربوط سوئچنگ افعال کے ساتھ کمپیکٹ ڈھانچہ |
| کنفیگریشن | رنگ مین یونٹ ماڈیولر ڈیزائن | مختلف فیڈر اور تحفظ کی ضروریات کی حمایت کرتا ہے۔ |
| درخواست کی فریکوئنسی | 50Hz/60Hz پاور ڈسٹری بیوشن سسٹم | مختلف علاقائی برقی نیٹ ورکس کے لیے موزوں ہے۔ |
| حفاظتی افعال | لوڈ سوئچنگ، کیبل پروٹیکشن، گراؤنڈنگ آپریشن | محفوظ ڈسٹری بیوشن نیٹ ورک آپریشن کی حمایت کرتا ہے۔ |
| تنصیب | انڈور اور اپنی مرضی کے مطابق آؤٹ ڈور حل | پروجیکٹ کے ماحول کے مطابق منتخب کیا گیا۔ |
| معیارات | IEC اور متعلقہ برقی معیارات کے مطابق ڈیزائن کیا گیا ہے۔ | بین الاقوامی پروجیکٹ کی ضروریات کی حمایت کرتا ہے۔ |
مخصوص پیرامیٹرز جیسے ریٹیڈ کرنٹ، شارٹ سرکٹ برداشت کرنٹ، پروٹیکشن کلاس، کیبنٹ کنفیگریشن، ریلے پروٹیکشن سسٹم، کمیونیکیشن فنکشن، اور مکینیکل آپریشن کے تقاضوں کی اصل پراجیکٹ کی تفصیلات کے مطابق تصدیق ہونی چاہیے۔
SF6 گیس میں بہترین موصلیت کی خصوصیات ہیں، جس کی وجہ سے یہ درمیانے وولٹیج سوئچ گیئر ایپلی کیشنز میں وسیع پیمانے پر استعمال ہوتی ہے۔ مہر بند GIS ڈھانچے میں، موصلیت کا ماحول بیرونی حالات جیسے دھول، نمی اور آلودگی سے محفوظ رہتا ہے۔
یہ قابل اعتماد برقی کارکردگی کو برقرار رکھنے میں مدد کرتا ہے اور سوئچ گیئر کے آپریشن پر ماحولیاتی تبدیلیوں کے اثر کو کم کرتا ہے۔
روایتی ہوا سے موصل سوئچ گیئر کے مقابلے میں، گیس کی موصلیت والے ڈیزائن مہر بند گیس کمپارٹمنٹ کے اندر ہائی وولٹیج کے اجزاء رکھ کر زیادہ کمپیکٹ ڈھانچہ حاصل کر سکتے ہیں۔
یہ فائدہ شہری سب سٹیشنوں، تجارتی عمارتوں، صنعتی سہولیات اور ان منصوبوں کے لیے قابل قدر ہے جہاں تنصیب کی جگہ محدود ہے۔
سیل بند انکلوژر آپریٹرز کو متحرک اجزاء سے الگ کرتا ہے، جس سے عام آپریشن کے دوران نمائش کے خطرات کو کم کرنے میں مدد ملتی ہے۔
گراؤنڈنگ سسٹمز، مکینیکل انٹر لاکنگ فنکشنز، اور پروٹیکشن ڈیوائسز کے ساتھ مل کر، RMU سوئچ گیئر میڈیم وولٹیج ڈسٹری بیوشن سسٹم کے لیے اضافی حفاظتی معاونت فراہم کرتا ہے۔
گیس کے ڈبے میں بجلی کے اہم اجزاء ہوتے ہیں اور موصلیت کا تحفظ فراہم کرتے ہیں۔ ایک مہر بند ڈھانچہ سازوسامان کی سروس کی زندگی کے دوران مسلسل اندرونی حالات کو برقرار رکھنے میں مدد کرتا ہے۔
گیس کی سگ ماہی کا معیار اور رساو کنٹرول طویل مدتی وشوسنییتا کو متاثر کرنے والے اہم عوامل ہیں۔
لوڈ بریک سوئچ ڈسٹری بیوشن نیٹ ورک میں عام کرنٹ سوئچنگ آپریشنز کو کنٹرول کرنے کے لیے ذمہ دار ہے۔
یہ آپریٹرز کو آپریشنل لچک کو بہتر بناتے ہوئے دیکھ بھال یا سسٹم کی ایڈجسٹمنٹ کے لیے نیٹ ورک کے حصوں کو الگ تھلگ کرنے کی اجازت دیتا ہے۔
ارتھنگ سوئچ دیکھ بھال کے طریقہ کار کے دوران گراؤنڈنگ کی فعالیت فراہم کرتا ہے، جس سے برقی عملے کے کام کرنے کے محفوظ حالات کو یقینی بنانے میں مدد ملتی ہے۔
سوئچ کرنے والے اجزاء کے درمیان مناسب مکینیکل انٹرلاکنگ غلط آپریٹنگ ترتیب کو روکنے میں مدد کرتا ہے۔
سسٹم کی ترتیب پر منحصر ہے، RMU سوئچ گیئر تحفظ کے اجزاء جیسے سرکٹ بریکر، فیوز، ریلے، اور نگرانی کے نظام کو مربوط کر سکتا ہے۔
تحفظ کی ترتیب کا انتخاب ٹرانسفارمر کی صلاحیت، بوجھ کی خصوصیات، فالٹ پروٹیکشن کی ضروریات اور ڈسٹری بیوشن نیٹ ورک کے ڈیزائن کے مطابق کیا جانا چاہیے۔
فیکٹریوں، مینوفیکچرنگ سہولیات، اور صنعتی پارکوں کو مسلسل پیداواری کارروائیوں کو برقرار رکھنے کے لیے مستحکم بجلی کی فراہمی کی ضرورت ہوتی ہے۔
دی22kV SF6 GIS RMU رنگ مین یونٹ سوئچ گیئرصنعتی برقی نیٹ ورکس کے لیے سوئچنگ اور تحفظ کے افعال فراہم کرتے ہوئے درمیانے وولٹیج کی طاقت کو تقسیم کرنے میں مدد کر سکتا ہے۔
بڑی تجارتی عمارتوں، شاپنگ سینٹرز، آفس کمپلیکس، اور عوامی بنیادی ڈھانچے کے منصوبوں کے لیے قابل اعتماد بجلی کی تقسیم کے نظام کی ضرورت ہوتی ہے۔
کومپیکٹ RMU سلوشنز انسٹالیشن کی جگہ کو کم کر سکتے ہیں جبکہ محفوظ میڈیم وولٹیج پاور مینجمنٹ کو سپورٹ کرتے ہیں۔
سولر فارمز، ونڈ پاور سٹیشنز، اور تقسیم شدہ توانائی کے نظاموں میں پیدا ہونے والی بجلی کو تقسیم کے نیٹ ورک کے ساتھ مربوط کرنے کے لیے درمیانے درجے کے وولٹیج سوئچنگ آلات کی ضرورت ہوتی ہے۔
RMU سوئچ گیئر قابل تجدید توانائی ایپلی کیشنز میں توانائی جمع کرنے، سوئچنگ اور تحفظ کی ضروریات کو پورا کر سکتا ہے۔
بڑھتے ہوئے شہروں کو تقسیم کے آلات کی ضرورت ہوتی ہے جو تنصیب کے محدود علاقوں میں موثر طریقے سے کام کر سکے۔
GIS RMU کا کمپیکٹ ڈھانچہ اسے شہری سب سٹیشنوں اور زیر زمین بجلی کی تقسیم کے نظام کے لیے موزوں بناتا ہے۔
منتخب کردہ RMU کو تقسیم کے نظام کی برقی خصوصیات سے مماثل ہونا چاہیے۔ شرح شدہ وولٹیج، موجودہ صلاحیت، اور شارٹ سرکٹ برداشت کرنے کی صلاحیت آلات کی حفاظت اور سروس کی کارکردگی کو براہ راست متاثر کرتی ہے۔
خریداروں کو مناسب ترتیب کو منتخب کرنے سے پہلے بجلی کے نظام کی مکمل معلومات فراہم کرنی چاہئیں۔
مختلف ایپلی کیشنز کو مختلف حفاظتی حکمت عملیوں کی ضرورت ہوتی ہے۔ صنعتی نظاموں کو بہتر فالٹ تحفظ کی ضرورت ہو سکتی ہے، جبکہ قابل تجدید توانائی کے منصوبوں کو اضافی نگرانی اور کنٹرول کے افعال کی ضرورت پڑ سکتی ہے۔
RMU کنفیگریشن کا تعین اصل نیٹ ورک ڈیزائن کے مطابق کیا جانا چاہیے۔
تنصیب کے ماحول ساز و سامان کے انتخاب کو متاثر کر سکتے ہیں۔ ڈیزائن کے مرحلے کے دوران درجہ حرارت، نمی، اونچائی، آلودگی کی سطح، اور تنصیب کی جگہ جیسے عوامل پر غور کیا جانا چاہیے۔
ایک مناسب انکلوژر اور پروٹیکشن ڈیزائن مشکل حالات میں سامان کی بھروسے کو بہتر بنا سکتا ہے۔
اگرچہ SF6 GIS RMU سسٹم قابل بھروسہ آپریشن کے لیے بنائے گئے ہیں، لیکن باقاعدہ معائنہ ضروری ہے۔ دیکھ بھال کی ضروریات کے مطابق بجلی کے کنکشن، مکینیکل آپریشن، تحفظ کے آلات اور گیس سسٹم کی حالتوں کی جانچ کی جانی چاہیے۔
SF6 کمپارٹمنٹ کی سگ ماہی کی کارکردگی براہ راست موصلیت کی وشوسنییتا کو متاثر کرتی ہے۔ گیس کے رساو کی نگرانی اور معائنہ کے طریقہ کار آپریٹنگ کے مستحکم حالات کو برقرار رکھنے میں مدد کرتے ہیں۔
آپریٹرز کو درمیانے وولٹیج کے آلات کو چلانے سے پہلے سوئچنگ کے طریقہ کار، حفاظتی تقاضوں اور تحفظ کے افعال کو سمجھنا چاہیے۔
مناسب تربیت آپریشنل غلطیوں کو کم کرنے اور نظام کی حفاظت کو بہتر بنانے میں مدد کرتی ہے۔
میڈیم وولٹیج سوئچ گیئر کو ڈیلیوری سے پہلے سخت برقی جانچ کی ضرورت ہوتی ہے۔ ٹیسٹوں میں موصلیت کی تصدیق، وولٹیج برداشت کرنے کی جانچ، سوئچنگ پرفارمنس انسپیکشن، اور پروٹیکشن فنکشن کی جانچ شامل ہو سکتی ہے۔
سوئچنگ میکانزم کو بار بار کھلنے اور بند کرنے کے چکروں کے دوران قابل اعتماد آپریشن کو برقرار رکھنا چاہئے۔
مکینیکل درستگی، اجزاء کا معیار، اور اسمبلی کی درستگی طویل مدتی آلات کی کارکردگی کو براہ راست متاثر کرتی ہے۔
قابل اعتماد RMU پیداوار کے لیے ویلڈنگ کے معیار، انکلوژر مینوفیکچرنگ، الیکٹریکل اسمبلی، گیس سیلنگ، اور حتمی معائنہ کے طریقہ کار پر کنٹرول کی ضرورت ہوتی ہے۔
ایک کنٹرول شدہ مینوفیکچرنگ کا عمل مختلف پروجیکٹ ایپلی کیشنز کے لیے پروڈکٹ کے معیار کو یقینی بنانے میں مدد کرتا ہے۔
Usuneصنعتی، تجارتی اور بنیادی ڈھانچے کی ایپلی کیشنز کے لیے درمیانے اور کم وولٹیج سوئچ گیئر کے حل فراہم کرتے ہوئے بجلی کی تقسیم کے آلات میں مہارت رکھتا ہے۔
کمپنی پراڈکٹس پر توجہ مرکوز کرتی ہے جن میں گیس انسولیٹڈ سوئچ گیئر، رِنگ مین یونٹس، ویکیوم سرکٹ بریکر پینلز، کم وولٹیج ڈسٹری بیوشن کیبینٹ، اور اپنی مرضی کے مطابق پاور ڈسٹری بیوشن کا سامان شامل ہے۔
الیکٹریکل آلات کی تیاری میں تجربے کے ساتھ، Usune بین الاقوامی برقی معیارات اور کسٹمر پروجیکٹ کی ضروریات پر مبنی حل فراہم کرتا ہے، ایسی ایپلی کیشنز کو سپورٹ کرتا ہے جن کے لیے حفاظت، وشوسنییتا، اور موثر پاور مینجمنٹ کی ضرورت ہوتی ہے۔
دی22kV SF6 GIS RMU رنگ مین یونٹ سوئچ گیئرجدید میڈیم وولٹیج ڈسٹری بیوشن سسٹم میں ایک اہم جزو ہے۔ اس کا کمپیکٹ ڈھانچہ، SF6 گیس انسولیشن ٹیکنالوجی، مربوط سوئچنگ فنکشنز، اور قابل اعتماد تحفظ ڈیزائن اسے صنعتی، تجارتی، قابل تجدید توانائی، اور شہری بجلی کی تقسیم کے ایپلی کیشنز کے لیے موزوں بناتے ہیں۔
دی22kV SF6 GIS RMU رنگ مین یونٹ سوئچ گیئرسےUsuneمحفوظ اور موثر میڈیم وولٹیج پاور ڈسٹری بیوشن کا سامان تلاش کرنے والے صارفین کے لیے ایک عملی حل فراہم کرتا ہے۔
یوٹیلٹیز، ٹھیکیداروں، اور برقی تقسیم کاروں کے لیے، صحیح RMU کا انتخاب کرنے کے لیے وولٹیج کی سطح، لوڈ کی ضروریات، تحفظ کی ترتیب، ماحولیاتی حالات، دیکھ بھال کی حکمت عملی، اور سپلائر مینوفیکچرنگ کی صلاحیت کا جامع جائزہ درکار ہوتا ہے۔ ایک مناسب طریقے سے منتخب کردہ سوئچ گیئر سسٹم بجلی کی بھروسے کو بہتر بنا سکتا ہے، آپریشنل سیفٹی کو بڑھا سکتا ہے، اور طویل مدتی توانائی کے بنیادی ڈھانچے کی ترقی کو سپورٹ کر سکتا ہے۔
