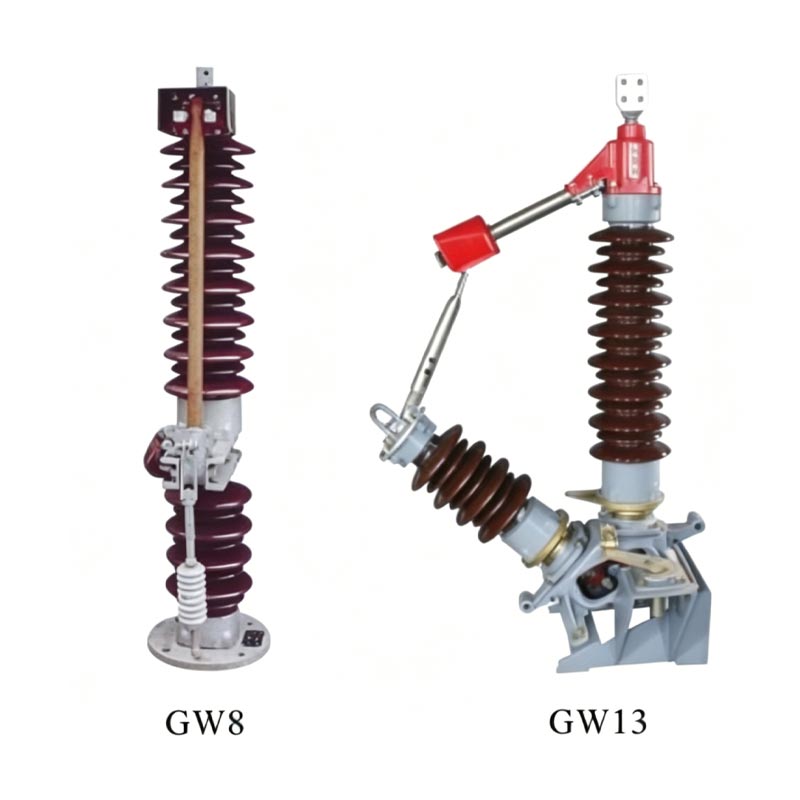

Usune GW8 اور GW13 سیریز کے ہائی وولٹیج ڈس کنیکٹرز ٹرانسفارمر نیوٹرل گراؤنڈنگ سسٹم کے لیے بیرونی ہائی وولٹیج ہیں بجلی کا سامان خاص طور پر ٹرانسفارمر نیوٹرل پوائنٹ گراؤنڈنگ سسٹم کے لیے ڈیزائن کیا گیا ہے۔ 50Hz/60Hz AC کے لیے موزوں ہے۔ سسٹمز، وہ 40.5kV، 72kV، اور 110kV وولٹیج کی وضاحتوں میں دستیاب ہیں۔ ان کا بنیادی کام محفوظ طریقے سے سوئچ کرنا ہے۔ ٹرانسفارمر نیوٹرل پوائنٹ کنکشن کی حالت بغیر لوڈ کے حالات میں، بجلی کی حفاظت کی ضروریات کو پورا کرتا ہے۔ سسٹم آپریشن موڈ سوئچنگ اور سامان کی دیکھ بھال۔
1. GW8 سیریز: CJ قسم کے الیکٹرک آپریٹنگ میکانزم یا CS8 قسم کے دستی آپریٹنگ میکانزم سے لیس کیا جا سکتا ہے، روایتی سب اسٹیشنوں میں غیر جانبدار پوائنٹ گراؤنڈنگ منظرناموں کے لیے موزوں ہے۔
2. GW13 سیریز: CJ قسم کے الیکٹرک آپریٹنگ میکانزم یا CS14 قسم کے دستی آپریٹنگ سے لیس کیا جا سکتا ہے میکانزم، زیادہ لچکدار آپریشن اور اعلی وشوسنییتا کی پیشکش کرتا ہے.
GW8 اور GW13 سیریز ہائی وولٹیج ٹرانسفارمر نیوٹرل گراؤنڈنگ سسٹم کے لیے منقطع ہو جاتی ہے، سنگل پول کو اپناتا ہے ساخت، بنیادی طور پر ایک قطب جسم اور ایک آپریٹنگ میکانزم پر مشتمل ہے۔
اس میں بیس، پوسٹ انسولیٹر، کنڈکٹیو بازو، رابطے وغیرہ شامل ہیں۔ پوسٹ انسولیٹر قابل اعتماد برقی فراہم کرتا ہے۔ موصلیت، conductive بازو اور رابطے مرکزی conductive سرکٹ بناتے ہیں، اور بنیاد مستحکم کو یقینی بناتا ہے تنصیب
منقطع کرنے والے کے کھلنے اور بند ہونے کی کارروائی کا احساس کرتے ہوئے، کنڈکٹیو بازو کو ایک ربط کے ذریعے گھومنے کے لیے چلاتا ہے سوئچ عین مطابق پوزیشننگ اور مستحکم آپریشن کھلنے کے بعد واضح اور قابل اعتماد منقطع ہونے کو یقینی بناتا ہے۔
بہترین موصلیت کی طاقت کے ساتھ، اعلی معیار کی موصلیت کا مواد اور صحت سے متعلق رابطہ ڈیزائن کا استعمال کرتا ہے آرک بجھانے والی کارکردگی، محفوظ بغیر لوڈ سوئچنگ کو یقینی بنانا۔
خودکار کنٹرول اور سائٹ پر دستی آپریشن کے مطابق، برقی اور دستی آپریشن دونوں طریقوں کی حمایت کرتا ہے مختلف منظرناموں کی ضروریات۔
خاص طور پر بیرونی استعمال کے لیے ڈیزائن کیا گیا، اعلی اور کم درجہ حرارت، نمی، سنکنرن، اور آلودگی کے خلاف مزاحم، مختلف سخت بیرونی ماحول کے لیے موزوں۔
ایک جامع کوالٹی مینجمنٹ سسٹم کے ساتھ مل کر سخت مواد کا انتخاب اور عمل کا کنٹرول، نتیجے میں a کم ناکامی کی شرح اور طویل مدتی مستحکم آپریشن۔
کومپیکٹ ڈھانچہ، آسان تنصیب اور دیکھ بھال، مؤثر طریقے سے بعد کے آپریشن اور دیکھ بھال کو کم کرتا ہے۔ اخراجات

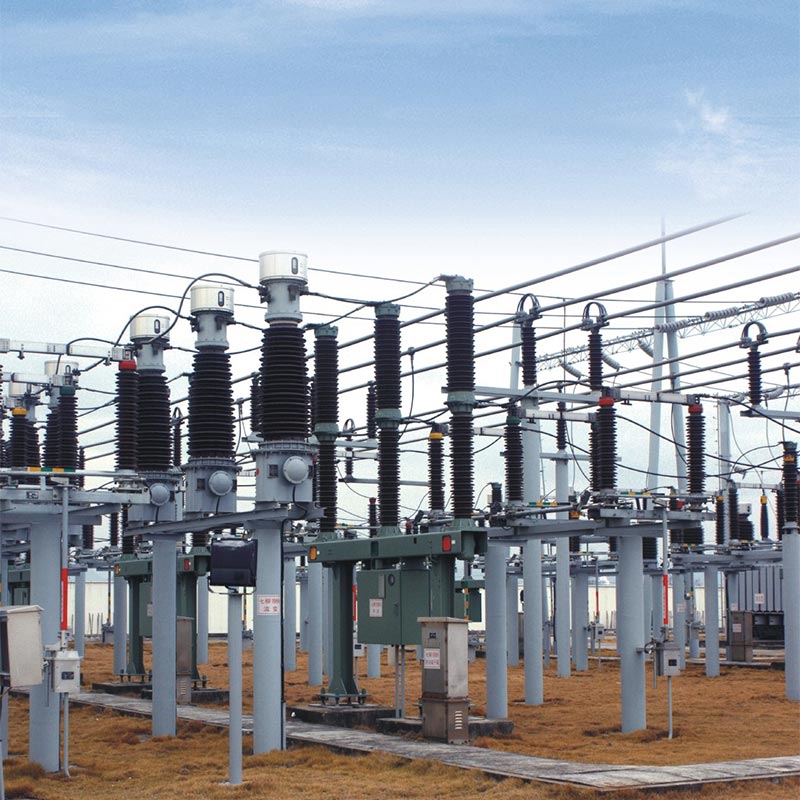

مشرقی چین میں ایک 220kV شہری مرکزی سب اسٹیشن Usune GW8-110kV ہائی وولٹیج ڈسکنیکٹر کو ٹرانسفارمر کے لیے استعمال کرتا ہے اس کے مرکزی ٹرانسفارمر کے لیے غیر جانبدار گراؤنڈنگ سسٹم۔ یہ سب اسٹیشن شہر کو بجلی کی فراہمی کا ذمہ دار ہے۔ مرکز، انتہائی اعلی سامان کی وشوسنییتا اور حفاظت کی ضرورت ہوتی ہے. 2022 میں اس کے شروع ہونے کے بعد سے، سامان ہزاروں غیر جانبدار پوائنٹ سوئچنگ آپریشنز کو کامیابی سے مکمل کر لیا ہے۔ سالانہ دیکھ بھال اور گرڈ کے دوران آپریشن موڈ ایڈجسٹمنٹ، اس کے لچکدار آپریشن اور قابل اعتماد رابطے کی کارکردگی نے مؤثر طریقے سے یقینی بنایا ہے بحالی کے اہلکاروں کی ذاتی حفاظت اور پاور گرڈ کے مستحکم آپریشن۔
شمال مغربی چین میں ایک بڑے ونڈ فارم سب اسٹیشن نے ٹرانسفارمر نیوٹرل گراؤنڈنگ سسٹم کے لیے Usune GW13-72kV ہائی وولٹیج منقطع ہونے کا انتخاب کیا۔ اس خطے میں سخت قدرتی حالات ہیں، درجہ حرارت میں بڑے فرق، تیز ہواؤں کے ساتھ اور ریت کے طوفان، اور اونچائی۔ GW13 سیریز کی مصنوعات، ان کی بہترین بیرونی موافقت اور سنکنرن کے ساتھ مزاحمت، ونڈ فارم ٹرانسفارمر کے ساتھ مؤثر طریقے سے تعاون کرتے ہوئے، تین سالوں سے مستحکم طور پر کام کر رہی ہے ہوا سے بجلی پیدا کرنے کے محفوظ اور مستحکم آپریشن کو یقینی بنانے کے لیے نیوٹرل پوائنٹ گراؤنڈنگ پروٹیکشن سسٹم سسٹم اور بجلی کا ہموار گرڈ کنکشن۔
| آئٹم | یونٹ | GW8 | جی ڈبلیو 13 | |||||
| ماڈل | GW8 | جی ڈبلیو 13 | ||||||
| شرح شدہ وولٹیج | kV | 40.5 | 72.5 | 126 | 40.5 | 72.5 | 126 | |
| 1 منٹ پاور فریکوئنسی وولٹیج کا مقابلہ کرتی ہے۔ | kV | 85 | 140 | 230 | 85 | 160 | 230 | |
| بجلی کا تسلسل وولٹیج کو برداشت کرتا ہے۔ | kV | 185 | 325 | 550 | 185 | 350 | 550 | |
| ریٹیڈ کرنٹ | A | 630 | 630، 1250 | |||||
| ریٹیڈ شارٹ ٹائم کرنٹ کا سامنا | kA/s | 25/4 | 31.5/4 | |||||
| شرح شدہ چوٹی کرنٹ کو برداشت کرتی ہے۔ | کے اے | 63 | 80 | |||||
| درجہ بند مکینیکل ٹرمینل لوڈ (سطح) | N | 750 | 750 | 1000 | 750 | 1000 | 1250 | |
| موٹر ایکچیویٹر | ماڈل | چیف جسٹس | چیف جسٹس | |||||
| موٹر وولٹیج | V | AC380، AC220، DC220، DC110 | AC380، AC220، DC220، DC110 | |||||
| وولٹیج کنٹرول لوپ | V | AC380، AC220، DC220، DC110 | AC380، AC220، DC220، DC110 | |||||
| پوائنٹس، بند ہونے کا وقت | s | 7±1 | 7±1 | |||||
| آؤٹ پٹ زاویہ | 180° | 180° | ||||||
| انسانی عمل کرنے والا | ماڈل | CS8-5 | CS14 | |||||
| وولٹیج کنٹرول لوپ | V | AC220 | AC220 | |||||
A: بنیادی فرق مماثل آپریٹنگ میکانزم اور کچھ ساختی ڈیزائنوں میں ہے۔ GW8 سیریز ہے۔ CJ قسم کے الیکٹرک میکانزم یا CS8 قسم کے دستی میکانزم سے لیس؛ GW13 سیریز ایک سے لیس ہے۔ CJ قسم کا الیکٹرک میکانزم یا CS14 قسم کا دستی میکانزم۔ ساختی طور پر، اس میں ایک بہتر گھومنے والا رابطہ ہے۔ ڈیزائن، خود کو صاف کرنے کی بہتر صلاحیتوں اور سخت بیرونی ماحول کے لیے بہتر موزونیت پیش کرتا ہے۔
A: ہاں۔ یہ سلسلہ خاص طور پر بیرونی استعمال کے لیے مضبوط ماحولیاتی موافقت کے ساتھ ڈیزائن کیا گیا ہے۔ یہ کام کر سکتا ہے۔ عام طور پر اونچائی ≤1000m (زیادہ اونچائی کو اپنی مرضی کے مطابق کیا جا سکتا ہے) اور درجہ حرارت -40℃ سے +40℃ تک۔ یہ بہترین نمی مزاحمت، آلودگی کے خلاف مزاحمت، اور سنکنرن مزاحمت کا حامل ہے۔ خصوصی مخالف سنکنرن اور اینٹی icing علاج صارف کی ضروریات کے مطابق فراہم کیا جا سکتا ہے.
Usune GW8 اور GW13 سیریز کے ٹرانسفارمرز (ٹرانسفارمر نیوٹرل گراؤنڈنگ سسٹم کے لیے ہائی وولٹیج منقطع) ہیں اعلی درجے کی ٹیکنالوجی، قابل اعتماد معیار، اور بہترین کارکردگی کو مربوط کرنے والی اعلی معیار کی مصنوعات۔ ایک کے طور پر چین میں پیشہ ورانہ کارخانہ دار اور سپلائر، Usune ہمیشہ پہلے معیار کے اصولوں پر عمل کرتا ہے۔ سب سے اہم صارف، عالمی سطح پر محفوظ، قابل اعتماد، اور موثر ہائی وولٹیج برقی آلات کے حل فراہم کرتا ہے۔ پاور سسٹم کے صارفین۔ ان میں، غیر جانبدار پوائنٹ گراؤنڈنگ منقطع سوئچ مصنوعات نے بڑے پیمانے پر حاصل کیا ہے پاور انڈسٹری کے صارفین کی جانب سے ان کے بھرپور عملی تجربہ کی وجہ سے پہچان اور اعتماد فروخت کے بعد جامع سروس۔
