Zhejiang Usune Electric Co., Ltd. ایک پیشہ ور ہائی وولٹیج الیکٹریکل انٹرپرائز ہے جو ڈیزائن، تحقیق کے لیے وقف ہے اور ترقی، فیکٹری کی پیداوار، اور 12kV سے 245kV انڈور اور آؤٹ ڈور ہائی وولٹیج آلات کی عالمی فروخت۔ اس کا بنیادی مصنوعات میں ویکیوم سرکٹ بریکرز، SF6 سرکٹ بریکرز، منقطع سوئچز، لوڈ سوئچز، اور GW4 شامل ہیں۔ سیریز 110kv 126kv منقطع سوئچ الگ تھلگ۔ کمپنی جدید پیداواری آلات، سخت جانچ کا فائدہ اٹھاتی ہے۔ عمل، معیاری مواد کا انتخاب، شاندار کاریگری، اور کوالٹی مینجمنٹ کا ایک جامع نظام مصنوعات کے معیار کے لیے ٹھوس بنیاد رکھیں۔
Usune GW4 سیریز کا آؤٹ ڈور ہائی وولٹیج منقطع سوئچ 110kV اور 126kV پاور میں آلات کا بنیادی ٹکڑا ہے۔ نظام یہ بنیادی طور پر بغیر بوجھ کے حالات میں سرکٹ سوئچنگ کے لیے استعمال ہوتا ہے، سامان کی دیکھ بھال اور آپریٹر کی حفاظت کو یقینی بنانا۔ 110kv 126kv کی برقی اور مکینیکل کارکردگی منقطع سوئچ آئسولیٹر قومی معیارات GB1985 کے ساتھ مکمل طور پر مطابقت رکھتا ہے "AC ہائی وولٹیج منقطع سوئچز اور گراؤنڈنگ سوئچز، "DL486" AC ہائی وولٹیج منقطع سوئچ ترتیب دینے والے تکنیکی حالات، اور IEC بین الاقوامی معیارات

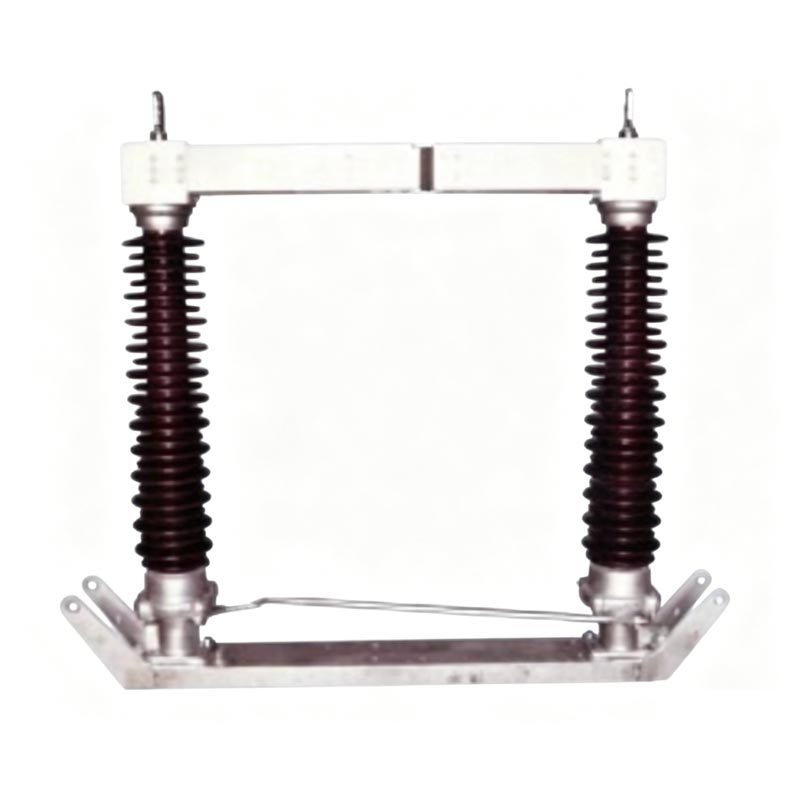

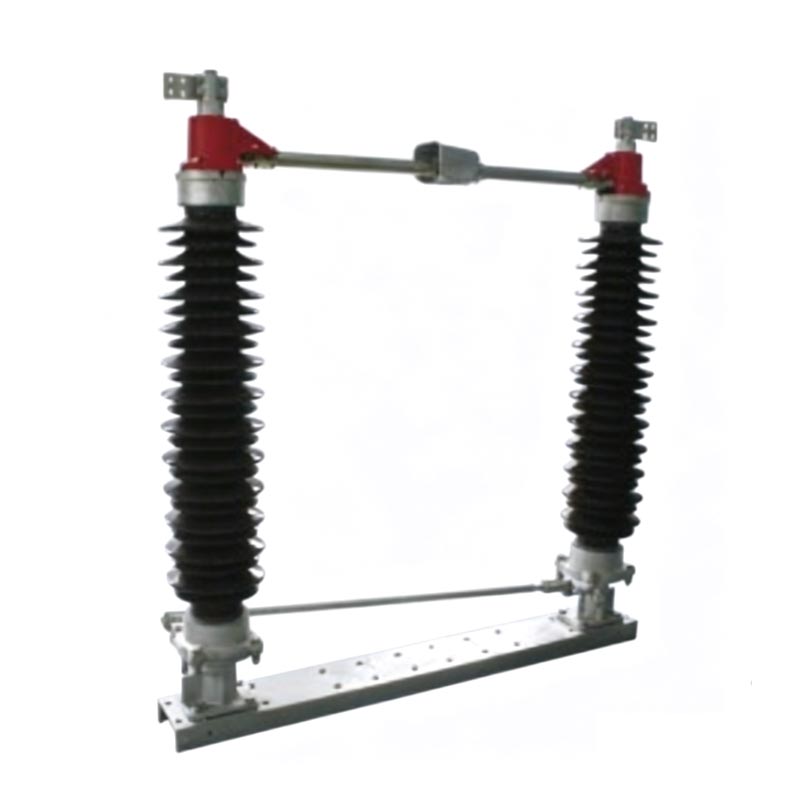

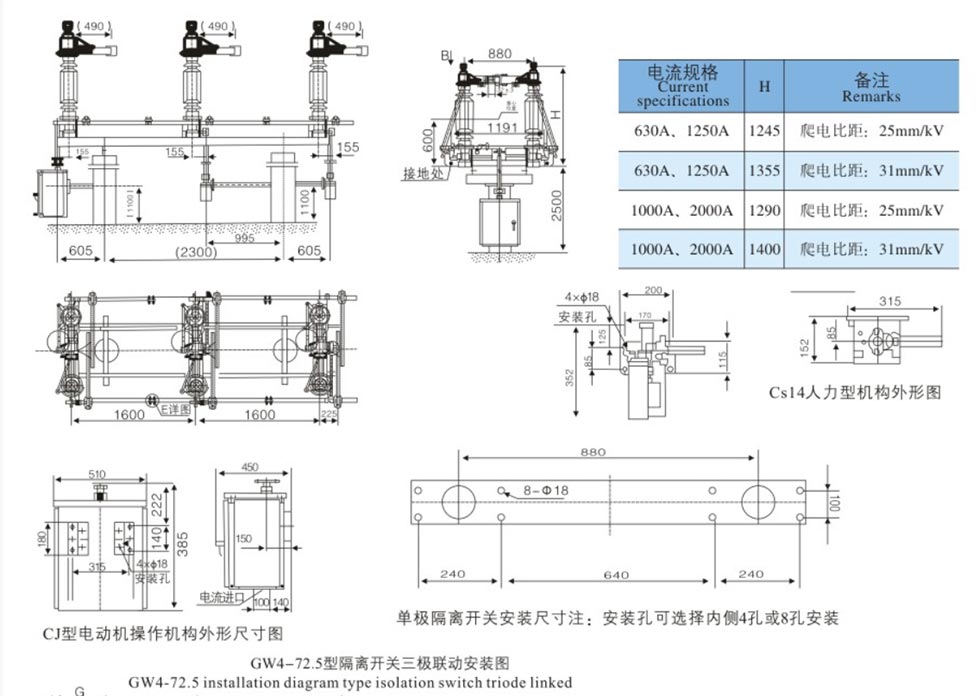

1. ساخت کی قسم: ڈبل کالم سنگل پول ڈھانچہ؛ تین کھمبے میکانکی طور پر ایک شافٹ کے ذریعے جڑے ہوئے ہیں۔
ہم وقت ساز آپریشن.
2. بنیادی اجزاء: ایک مضبوط بنیاد، اعلی موصلیت والے چینی مٹی کے برتن کے ستون، اور ایک درست ترسیلی نظام پر مشتمل ہے۔
3. آپریٹنگ میکانزم: ہر کھمبے میں بیرنگ پر نصب دو سیرامک ستون ہوتے ہیں۔ conductive سوئچ تقسیم کیا جاتا ہے
دو حصوں میں، جو ہم وقت ساز افتتاحی حصول کے لیے کراس لنکنگ میکانزم کے ذریعے افقی طور پر 91° گھومتے ہیں اور
ایک ہی سمت میں بند.
4. رابطہ پوائنٹ: دو سیرامک ستونوں کے درمیان واقع ہے، مستحکم رابطے اور انتہائی کم مزاحمت کو یقینی بناتا ہے۔
1. مطابقت پذیر اور قابل اعتماد: قومی اور IEC معیارات کے ساتھ مکمل طور پر مطابقت رکھتا ہے، مستحکم کارکردگی اور طویل عرصے تک پیش کرتا ہے
سروس کی زندگی.
2. بہترین موصلیت: اعلی معیار کے سیرامک ستون اعلی موصلیت کی طاقت اور بہترین انسداد آلودگی فراہم کرتے ہیں
اور اینٹی فلیش اوور کارکردگی۔
3. ہموار آپریشن: صحت سے متعلق ربط کا طریقہ کار کم سے کم مکینیکل لباس کے ساتھ لچکدار اور ہموار آپریشن کو یقینی بناتا ہے۔
4. آسان تنصیب اور دیکھ بھال: کمپیکٹ اور معقول ڈھانچہ، سائٹ پر آسان تنصیب، اور کم سے کم
دیکھ بھال
5. مضبوط ماحولیاتی موافقت: مختلف بیرونی آب و ہوا کے لیے موزوں، بشمول اونچائی، آلودہ، اور
ساحلی علاقوں.

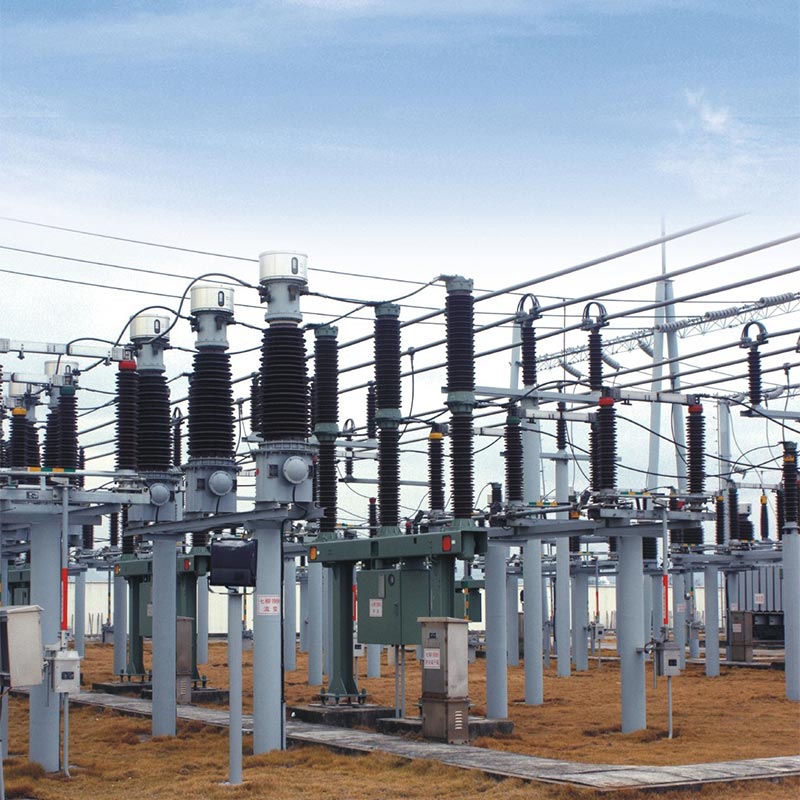

1. پروجیکٹ کا نام: مشرقی چین 110kV اربن سب سٹیشن اپ گریڈ پروجیکٹ
2. مقام: Zhejiang صوبہ، چین
3. وقت: 2024-2025
4. تفصیلات: Usune نے اس کلیدی شہری پاور گرڈ کو بہتر بنانے کے منصوبے کے لیے 36 GW4-126kV منقطع سوئچ فراہم کیے ہیں۔
20 مربع کلومیٹر تجارتی اور رہائشی علاقے کی بجلی کی فراہمی کی وشوسنییتا۔
5. آپریٹنگ پرفارمنس: انسٹالیشن اور کمیشننگ 45 دنوں کے اندر کامیابی سے مکمل ہو گئی۔ مستحکم
آپریشن 2025 میں موسم گرما کے چوٹی کے بوجھ (1.2 گنا ریٹیڈ کرنٹ) کے تحت حاصل کیا گیا تھا، بغیر زیادہ گرمی یا خراب رابطہ کے
مسائل سالانہ موصلیت اور مکینیکل معائنہ میں صفر نقائص پائے گئے۔ کی طرف سے بحالی کے کام کا بوجھ کم کیا گیا تھا
پرانے سوئچز کے مقابلے میں 40%، نمایاں طور پر سب اسٹیشن کی بحالی کی حفاظت کو بہتر بناتا ہے۔
6. گاہک کی رائے: "Usune منقطع سوئچز نے سب اسٹیشن کی حفاظت اور کارکردگی کو نمایاں طور پر بہتر کیا ہے
آپریشن ان کا معیار اور استحکام شاندار ہے۔ ہم Usune کو اپنے ترجیحی سپلائر کے طور پر منتخب کرنا جاری رکھیں گے۔"
| آئٹم | یونٹ | پیرامیٹرز | |||||
| شرح شدہ وولٹیج | kV | 40.5 | 72.5 | 126 | 145 | ||
| شرح شدہ موصلیت کی سطح | 1 منٹ پاور فریکوئنسی وولٹیج کا سامنا (موثر قدر) | زمین پر | kV | 95 | 160 | 230 | 275 |
| فریکچر | kV | 118 | 200 | 230+70 | 275+85 | ||
| شرح شدہ بجلی کا تسلسل کرنٹ کا سامنا (چوٹی) | زمین پر | kV | 185 | 350 | 550 | 650 | |
| فریکچر | kV | 215 | 410 | 550+110 | 650+120 | ||
| شرح شدہ تعدد | ہرٹز | 50/60 | |||||
| ریٹیڈ کرنٹ | A | 630~4000 | 630~4000 | 630~4000 | 630~4000 | ||
| ریٹیڈ شارٹ ٹائم کرنٹ کا سامنا | کے اے | 20، 31.5، 40، 50 | 20، 31.5، 40، 50 | 20، 31.5، 40، 50 | 20، 31.5، 40، 50 | ||
| شرح شدہ چوٹی کرنٹ کو برداشت کرتی ہے۔ | کے اے | 50، 80، 100، 125 | 50، 80، 100، 125 | 50، 80، 100، 125 | 50، 80، 100، 125 | ||
| شرح شدہ شارٹ سرکٹ دورانیہ | چاقو/تلوار | s | 4/4 | 4/4 | 3/3 | 3/3 | |
| درجہ بند مکینیکل ٹرمینل لوڈ | افقی اور عمودی | N | 1250 | 1250 | 1250 | 1250 | |
| افقی | N | 750 | 750 | 750 | 750 | ||
| عمودی قوت | N | 1000 | 1000 | 1000 | 1000 | ||
| کریپج کا فاصلہ | ملی میٹر | 1013/1256 | 1813/2248 | 3150/3906 | 3652/4495 | ||
| مکینیکل زندگی | اوقات | 5000 | 5000 | 1000 | 5000 | ||
| موٹر ایکچیویٹر | ماڈل | چیف جسٹس | چیف جسٹس | چیف جسٹس | چیف جسٹس | ||
| موٹر وولٹیج | V | AC380، AC220، DC220، DC110 | |||||
| وولٹیج کنٹرول لوپ | V | AC380، AC220، DC220، DC110 | |||||
| پوائنٹس، بند ہونے کا وقت | s | 7±1 | |||||
| انسانی عمل کرنے والا | ماڈل | CS14 CS17 | |||||
| برقی مقناطیسی تالا وولٹیج | V | AC220، DC220، DC110 | |||||
A: نہیں، 110kv 126kv ڈسکنیکٹ سوئچ آئسولیٹرس کو بغیر لوڈ کی حالت میں صرف سرکٹ سوئچنگ کے لیے ڈیزائن کیا گیا ہے۔ وولٹیج کے ساتھ. وہ سرکٹ بریکر کے ساتھ مل کر استعمال کیا جانا چاہئے. آپریشن سے پہلے، سرکٹ ہونا ضروری ہے منقطع سوئچ کو چلانے سے پہلے ڈی انرجائزیشن کو یقینی بنانے کے لیے سرکٹ بریکر کا استعمال کرتے ہوئے منقطع ہو گیا۔
A: یہ مندرجہ ذیل ماحول میں مستحکم طور پر کام کر سکتا ہے: محیطی درجہ حرارت -30℃ سے +40℃؛ اونچائی ≤2000m (زیادہ اونچائی کے ماڈل کی درخواست پر اپنی مرضی کے مطابق کیا جا سکتا ہے؛ آلودگی کی سطح عام سے اعتدال پسند سے بھاری آلودگی تک (آلودگی سے بچنے والے ماڈل دستیاب ہیں)؛ ہوا کی رفتار ≤35m/s؛ زلزلہ کی شدت ≤8 ڈگری۔
ہائی وولٹیج برقی آلات کے پیشہ ور صنعت کار کے طور پر، Usune الیکٹرک کی GW4 سیریز 110kv 126kv منقطع سوئچ Isolator Isolator جدید ڈیزائن، اعلیٰ معیار کے مواد، اور درست مینوفیکچرنگ کو یکجا کرتے ہیں، انہیں پاور پلانٹس، سب سٹیشنوں اور بڑی صنعتی سہولیات کے لیے ایک مثالی انتخاب بنانا۔ وہ محفوظ فراہم کرتے ہیں، قابل اعتماد، اور دیرپا برقی تنہائی کا تحفظ۔ ایک جامع معیار کے نظام اور بالغ فیلڈ پر مبنی کارکردگی، Usune دنیا بھر میں پاور انفراسٹرکچر کے مختلف اہم منصوبوں کی حمایت کے لیے پرعزم ہے۔
