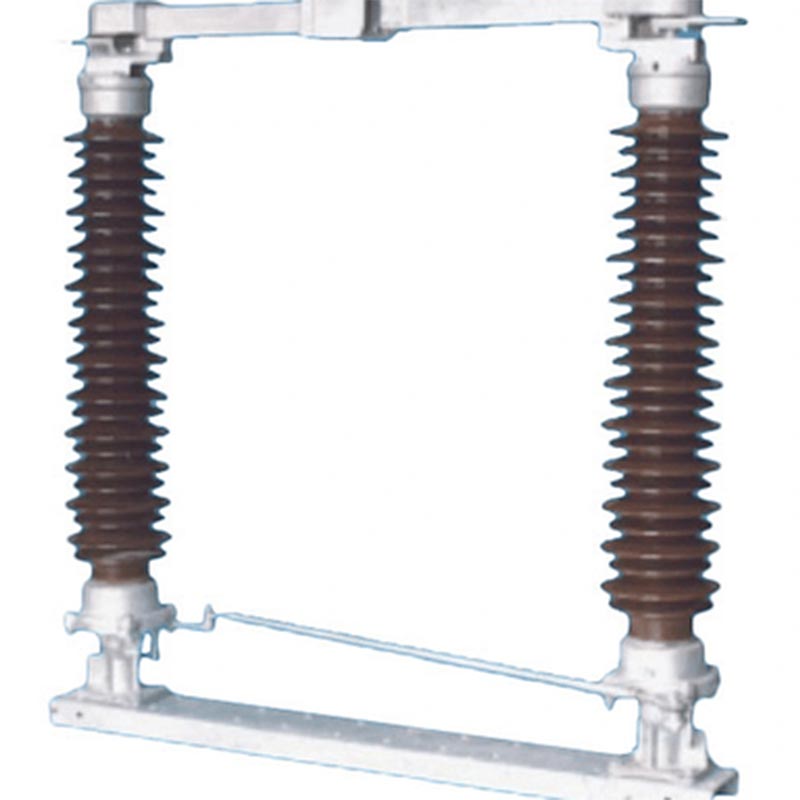

آئسولیشن سوئچ آؤٹ ڈور دستی موٹرائزڈ

آئسولیشن سوئچ آؤٹ ڈور مینوئل موٹرائزڈ یوسین کا بنیادی پروڈکٹ ہے، خاص طور پر آؤٹ ڈور اے سی کے لیے ڈیزائن کیا گیا ہے۔ 50Hz کی ریٹیڈ فریکوئنسی اور 35kV~170kV کے ریٹیڈ وولٹیج کے ساتھ سرکٹس۔ یہ سامان کا ایک اہم ٹکڑا ہے۔ بجلی کے نظام کے محفوظ اور مستحکم آپریشن کو یقینی بنانا اور اس سیریز کے لیے بنیادی یونٹ کے طور پر بھی کام کر سکتا ہے۔ مشتق مصنوعات. مصنوعات IEC 62271-102 "ہائی وولٹیج AC کے سختی کے مطابق تیار کی جاتی ہیں منقطع سوئچ اور گراؤنڈنگ سوئچز" اور IEC 60694 "ہائی وولٹیج سوئچ گیئر کے لیے عمومی تکنیکی حالات اور کنٹرول گیئر" پیشہ ورانہ مہارت اور مصنوعات کی وشوسنییتا کو یقینی بنانا۔

افقی روٹری سوئچنگ ڈھانچہ کی خاصیت، یہ سوئچ اعلی موصلیت کی سطح، مضبوط آلودگی کا حامل ہے مزاحمت، مستحکم مکینیکل کارکردگی، اور آسان تنصیب اور دیکھ بھال۔ یہ دستی اور دونوں کی حمایت کرتا ہے۔ الیکٹرک آپریشن اور ضرورت کے مطابق گراؤنڈ سوئچ کے ساتھ ترتیب دیا جا سکتا ہے۔ یہ سخت آؤٹ ڈور کے لیے موافق ہے۔ ماحول جیسے اونچائی، کم درجہ حرارت، اور بھاری آلودگی۔ ایک قابل اعتماد سپلائر کے طور پر، Usune سختی سے بین الاقوامی معیارات پر عمل کرتا ہے اور سختی سے مصنوعات کے معیار کو کنٹرول کرتا ہے تاکہ صارفین کو اعلیٰ معیار کے ساتھ فراہم کیا جا سکے، محفوظ، اور پائیدار منقطع سوئچ۔

بنیادی درخواست کے منظرنامے۔

آؤٹ ڈور مینوئل موٹرائزڈ آئسولیشن سوئچ آؤٹ ڈور پاور ٹرانسمیشن اور ڈسٹری بیوشن سسٹم میں بڑے پیمانے پر استعمال ہوتا ہے۔ پاور گرڈز، صنعتی اور کان کنی کے اداروں، شہری تعمیرات، اور نئی توانائی سے بجلی پیدا کرنے میں۔ یہ ہے ان ایپلی کیشنز کے لیے موزوں ہے جن کو بار بار بجلی کی تنہائی اور حفاظتی دیکھ بھال کی ضرورت ہوتی ہے، اور خاص طور پر مناسب ہے سخت بیرونی ماحول کے لیے، مؤثر طریقے سے بجلی کی فراہمی کے تسلسل اور حفاظت کو یقینی بنانا۔

پروڈکٹ کے بنیادی پیرامیٹرز

پروڈکٹ بہترین تکنیکی کارکردگی کا حامل ہے اور مختلف قسم کی خصوصیات کا احاطہ کرتا ہے۔ اس کے بنیادی پیرامیٹرز ہیں۔ مندرجہ ذیل کے طور پر:
- شرح شدہ وولٹیج: 35kV~170kV
- موجودہ شرح شدہ: 630A~2500A
- شرح شدہ شارٹ ٹائم موجودہ برداشت: 20kA/s~50kA/s
- شرح شدہ چوٹی موجودہ کا مقابلہ کریں: 50kA~125kA
- مین سرکٹ مزاحمت: ≤125μΩ (ماڈل کے لحاظ سے مختلف ہوتا ہے)
- ایک منٹ کی پاور فریکوئنسی وولٹیج کا سامنا کرنا: 80kV~200kV
- لائٹننگ امپلس وولٹیج کا مقابلہ کریں: 115kV~860kV (ماڈل اور گراؤنڈنگ سوئچ کے لحاظ سے مختلف ہوتا ہے)
- آپریٹنگ میکانزم: دستی (CS11، CS17D، CS14G سیریز) یا الیکٹرک (CJ2 قسم)

مصنوعات کی بنیادی ساخت

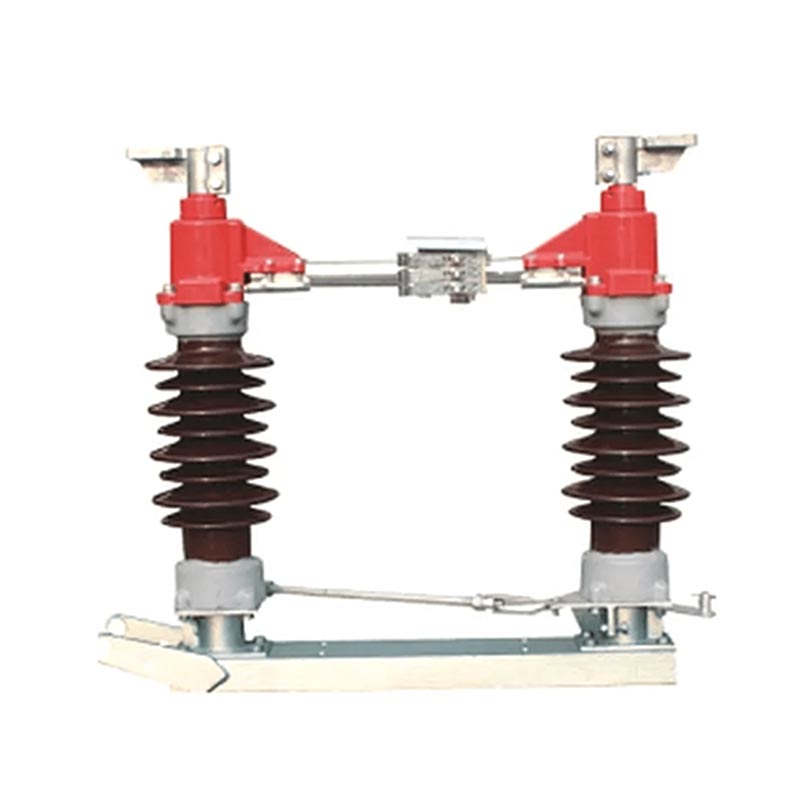

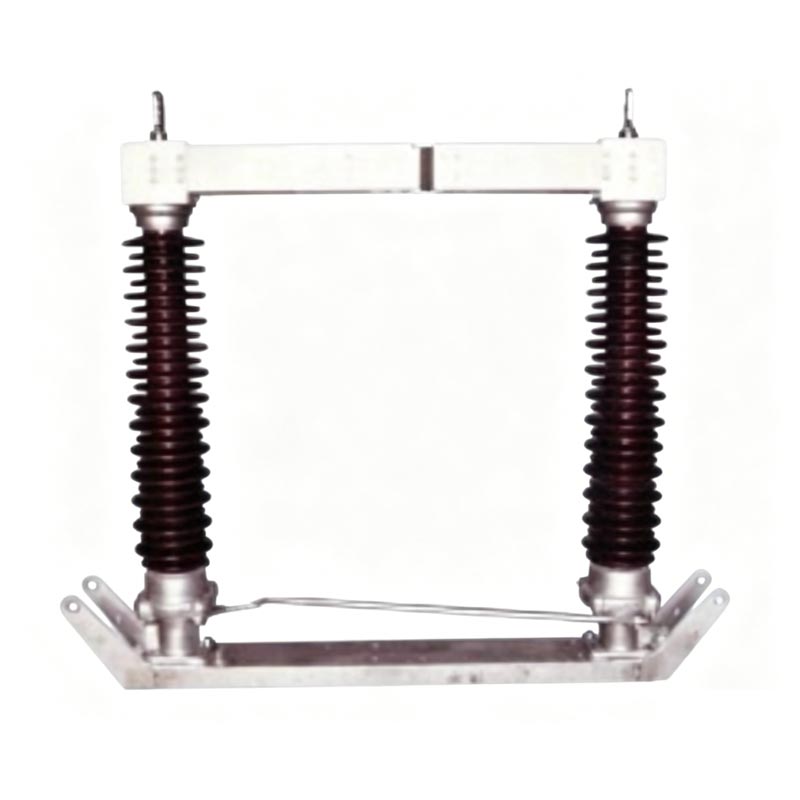

آئسولیشن سوئچ آؤٹ ڈور مینوئل موٹرائزڈ ایک ڈبل پوسٹ ہینڈ شیک ڈھانچہ استعمال کرتا ہے۔ ہر مرحلہ ایک بنیاد پر مشتمل ہوتا ہے، پوسٹ انسولیٹر، باہر جانے والے ٹرمینلز، اور رابطے۔ دو پوسٹ انسولیٹر ایک دوسرے کے متوازی نصب ہوتے ہیں۔ بیس کے دونوں سروں پر بیئرنگ سیٹیں اور بیس پر کھڑے ہیں۔ اہم conductive حصہ تقریبا گھومتا ہے 90° پوسٹ انسولیٹر کے ساتھ۔ درمیانی رابطے میں خود کو صاف کرنے والا گھومنے والا ڈھانچہ ہے، جو دھول کو ہٹاتا ہے۔ کھولنے اور بند کرنے کے دوران رابطے سے گندگی، قابل اعتماد رابطے کو یقینی بنانا۔ گھومنے والے حصے ایک مہر بند اپناتے ہیں، دیکھ بھال سے پاک ڈیزائن، اور ٹرانسمیشن کے اجزاء سٹینلیس سٹیل کے پنوں اور مولیبڈینم کا استعمال کرتے ہیں ڈسلفائیڈ پر مشتمل نایلان جھاڑیاں، جو کہ سنکنرن مزاحم اور زنگ سے پاک ہیں۔

بنیادی مصنوعات کی خصوصیات

1. اعلی وشوسنییتا

رابطے کی انگلیاں ایک نئی قسم کی اعلی طاقت، اعلی چالکتا، اور اعلی لچکدار مواد استعمال کرتی ہیں۔ وہ بھروسہ کرتے ہیں۔ رابطوں کو بند کرنے کے لئے ان کی اپنی لچک، موسم بہار کے سنکنرن اور گرمی کی اینیلنگ کی وجہ سے رابطے کی ناکامی سے گریز۔ اس conductive جزو کی ساخت نے قومی یوٹیلیٹی ماڈل پیٹنٹ حاصل کیا ہے۔

2. سخت ماحول کی موافقت

اونچائی کے مطابق ≤2000m، محیطی درجہ حرارت -40℃ سے +40℃، ہوا کی رفتار ≤34m/s، اور زلزلے کی شدت ≤8 ڈگریاں کری پیج کا فاصلہ GB/T5582 کی کلاس III یا IV کی ضروریات کو پورا کرتا ہے۔ آلودگی کے خلاف مضبوط مزاحمت اور آئسنگ (برف کی موٹائی ≤10 ملی میٹر)۔

3. دوہری آپریشن موڈز

دستی اور برقی آپریشن دونوں کو سپورٹ کرتا ہے، ضرورت کے مطابق منتخب کیا جا سکتا ہے۔ دستی طریقہ کار کام کرنے کے لئے آسان ہے، جبکہ الیکٹرک میکانزم (CJ2 قسم) ایک AC موٹر کے ذریعے ایک ریڈکشن گیئر کے ذریعے چلایا جاتا ہے، جو اعلی کارکردگی پیش کرتا ہے اور مزدور کی بچت کی کارکردگی

4. سیفٹی انٹر لاک

گراؤنڈنگ سوئچ سے لیس ہونے پر، مین کنڈکٹیو سرکٹ اور گراؤنڈنگ سوئچ قابل اعتماد ہیں آپس میں جڑے ہوئے، اس بات کو یقینی بناتے ہوئے کہ مین سرکٹ بند ہونے پر گراؤنڈنگ سوئچ بند نہیں ہو سکتا، اور اس کے برعکس، حادثاتی آپریشن کی روک تھام.

5. آسان تنصیب اور دیکھ بھال

فیز ٹو فیز اور عمودی کنیکٹنگ راڈز کلیمپنگ ڈھانچہ اپناتے ہیں، پنوں کی ضرورت کو ختم کرتے ہوئے اور ویلڈنگ، اعلی تنصیب کی کارکردگی کے نتیجے میں. گھومنے والے حصے دیکھ بھال سے پاک ہیں، معمول کو آسان بناتے ہیں۔ معائنہ اور دیکھ بھال، طویل مدتی آپریٹنگ اخراجات کو کم کرنا۔

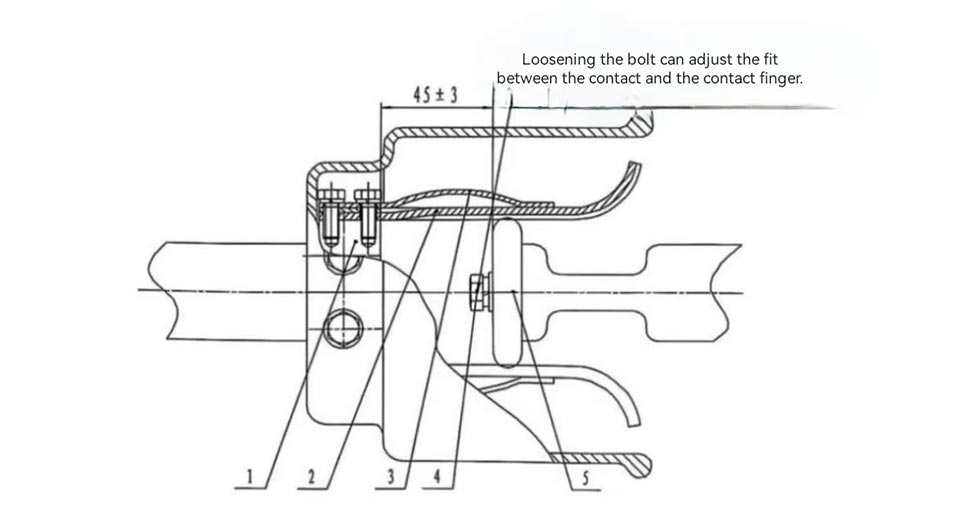

1. فنگر ٹچ بیس
2. انگلی کا ٹچ
3. مقناطیسی تالا پلیٹ
4. بولٹ
5. رابطہ کریں۔
تصویر 2 غالب برقی رابطہ پوائنٹس کا اسکیمیٹک ڈایاگرام

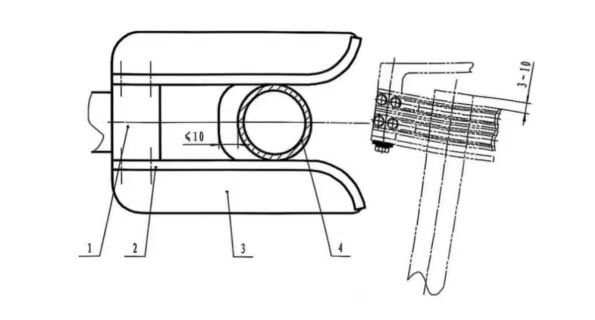

1. گراؤنڈ چاقو جامد رابطہ سر
2. انگلی سے رابطہ کریں۔
3. پوزیشننگ پلیٹ
4. گراؤنڈ چاقو ٹیوب
شکل 3 گراؤنڈنگ ٹیوب اور پوزیشننگ پلیٹ کی پوزیشن کا اسکیمیٹک ڈایاگرام

تصویر 4 لہرانے کا خاکہ

پروجیکٹ حوالہ

کاس اسپیس راکٹ لانچ پروجیکٹ

ٹیسٹ رپورٹ

حقیقی دنیا کی درخواست کا کیس

کیس اسٹڈی: مغربی چین میں ہائی-اونچائی پاور گرڈ پروجیکٹ

مغربی چین میں ایک پاور گرڈ کمپنی 110kV ٹرانسمیشن لائن کو اپ گریڈ کرنے کا منصوبہ شروع کر رہی ہے۔ ایک پر واقع ہے۔ 1800m کی اونچائی پر، پروجیکٹ کا اوسط سالانہ درجہ حرارت -15℃ سے 25℃، بار بار تیز ہوائیں، اور موسم سرما میں شدید برف باری. پروجیکٹ نے Usune GW4(A)-126(D)(W)/1250 منقطع سوئچ (CJ2 سے لیس) کا انتخاب کیا الیکٹرک آپریٹنگ میکانزم اور گراؤنڈنگ سوئچز)۔ گزشتہ تین سالوں میں، مصنوعات نے مظاہرہ کیا ہے بہترین ماحولیاتی موافقت، بغیر کسی انسولیٹر کو نقصان پہنچا یا زیادہ گرم ہونے سے رابطہ کریں۔ کھولنا اور بند کرنا آپریشنز ہموار ہیں، اور یہ سردیوں میں 8 ملی میٹر برف جمع ہونے کے باوجود بھی عام طور پر کام کر سکتا ہے، اس بات کو یقینی بناتا ہے مستحکم پاور گرڈ آپریشن. کارخانہ دار کے طور پر، Usune نے سائٹ پر تنصیب کی رہنمائی اور باقاعدہ فراہم کی۔ پراجیکٹ کے لیے دیکھ بھال کی خدمات، کلائنٹ سے اعلیٰ تعریف حاصل کرنا۔

اکثر پوچھے گئے سوالات

Q1: اگر استعمال کے دوران Usune آؤٹ ڈور ڈس کنیکٹنگ سوئچ کا دستی آپریٹنگ ٹارک بڑھ جائے تو مجھے کیا کرنا چاہیے؟

A1: دستی آپریٹنگ ٹارک میں اضافے کی بنیادی وجہ یہ ہے کہ گھومنے والے حصوں میں چکنا تیل ٹرانسمیشن سسٹم خشک ہو گیا ہے، گندا ہو گیا ہے، یا شافٹ پنوں کو زنگ لگ گیا ہے، جس کی وجہ سے ٹرانسمیشن میں اضافہ ہوتا ہے مزاحمت حل: سب سے پہلے، آپریشن بند کرو. اس بات کی تصدیق کے بعد کہ الگ تھلگ سوئچ کھلی پوزیشن میں ہے اور ہائی وولٹیج لائن کو گراؤنڈ کیا گیا ہے، گھومنے والے حصوں کو الگ کریں، جمع شدہ گندگی اور زنگ کو صاف کریں، اور لاگو کریں چکنا کرنے والے کی مناسب مقدار. اگر مسئلہ برقرار رہتا ہے تو اس کے لیے Usune بعد فروخت سروس ٹیم سے رابطہ کریں۔ پیشہ ورانہ مرمت. Usune فیکٹری میں بروقت مدد فراہم کرنے کے لیے پیشہ ورانہ مرمت کے اہلکار اور اسپیئر پارٹس موجود ہیں۔

Q2: کیا Usune Isolation Switch Outdoor Manual Motorized کو شدید کیمیائی سنکنرن والے علاقوں میں استعمال کیا جا سکتا ہے؟ اگر ایسا ہے تو کیا احتیاطی تدابیر اختیار کرنی چاہئیں؟

A2: یہ ہلکے سے اعتدال پسند کیمیائی سنکنرن والے علاقوں میں استعمال کیا جاسکتا ہے۔ اہم احتیاطی تدابیر: 1. فراہم کنندہ کو مطلع کریں۔ آرڈر کرتے وقت ماحول کی سنکنرن کی سطح۔ Usune اینٹی سنکنرن علاج کو اپنی مرضی کے مطابق بنائے گا (جیسے ہاٹ ڈِپ تقویت یافتہ اسٹیل کے اجزا کو جستی بنانا اور خصوصی سنکنرن مخالف انسولیٹروں کا انتخاب؛ 2. باقاعدگی سے صاف کریں۔ سنکنرن مادوں کو دور کرنے کے لیے انسولیٹروں اور کوندکٹو حصوں کی سطح؛ 3. معمول کے معائنہ کو مختصر کریں۔ سائیکل، رابطے کی سطح اور انسولیٹر کی حالت کو چیک کرنے پر توجہ مرکوز کریں، اور خراب حصوں کو فوری طور پر تبدیل کریں۔ کے لیے شدید کیمیائی سنکنرن کے ساتھ علاقوں، اپنی مرضی کے مطابق حل کے لئے Usune تکنیکی محکمہ سے مشورہ کریں.

مصنوعات کی فراہمی اور فروخت کے بعد سروس

ہر یوسین آئسولیشن سوئچ آؤٹ ڈور مینوئل موٹرائزڈ مکمل انسٹالیشن لوازمات سے لیس آتا ہے۔ پروڈکٹ سرٹیفکیٹ، انسٹالیشن اور آپریشن مینوئل کے ساتھ آپریٹنگ میکانزم کا حکم دیا گیا ہے، اور لوازمات کی فہرست۔ چین میں جڑیں فراہم کرنے والے کے طور پر، Usune کے پاس ایک جامع پیداوار اور فروخت کے بعد کا نظام ہے: فیکٹری میں معیار کے معائنہ کا سخت عمل ہے تاکہ یہ یقینی بنایا جا سکے کہ ہر پروڈکٹ کو چھوڑنے سے پہلے اہل ہے۔ فیکٹری بعد از فروخت سروس ٹیم سائٹ پر تنصیب کی رہنمائی، ڈیبگنگ، دیکھ بھال اور دیگر فراہم کرتی ہے۔ خدمات، گاہک کی ضروریات کو پورا کرنے کے لیے دن میں 24 گھنٹے، اور اعلیٰ معیار کی مصنوعات فراہم کرنے کے لیے پرعزم ہے۔ اندرون و بیرون ملک صارفین کے لیے توجہ کی خدمت، طویل مدتی اور مستحکم تعاون پر مبنی تعلقات استوار کرنا۔
