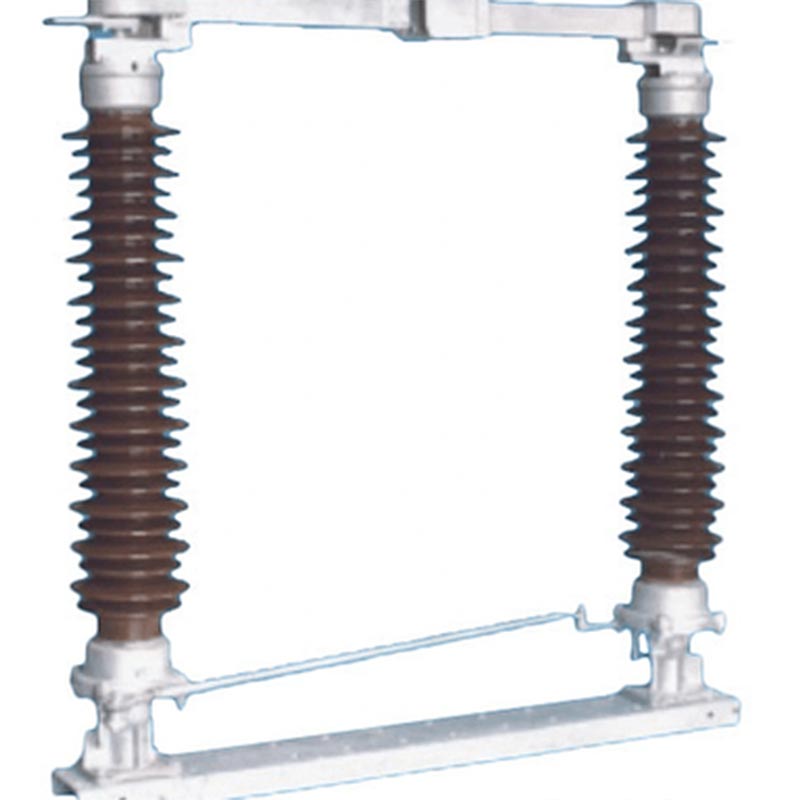

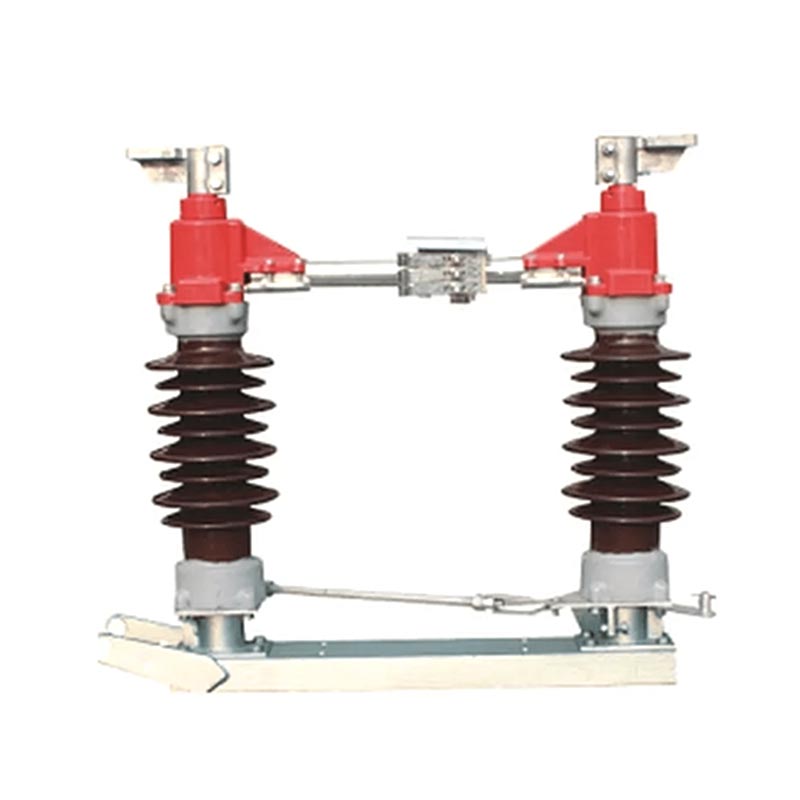

Usune GW4 سیریز آؤٹ ڈور سب اسٹیشن ڈس کنیکٹر سوئچ ایک بنیادی پروڈکٹ ہے جو آزادانہ طور پر تیار کیا گیا ہے اور Usune کی طرف سے تیار. یہ AC سرکٹس کے لیے موزوں ہے جس میں 50Hz کی ریٹیڈ فریکوئنسی اور 35kV کی شرح شدہ وولٹیج ہے۔ 170kV بنیادی طور پر بغیر بوجھ کے حالات میں سرکٹ کھولنے اور بند کرنے کے لیے استعمال کیا جاتا ہے، یہ ایک ناگزیر حفاظت ہے بجلی کی ترسیل اور تقسیم کے نظام میں جزو۔ یہ مشتق مصنوعات کے لیے ایک بنیادی اکائی کے طور پر بھی کام کر سکتا ہے۔ اسی سلسلے میں، متنوع پروجیکٹ کی ضروریات کو پورا کرنے کے لیے مضبوط توسیع پذیری کی پیشکش۔
آؤٹ ڈور سب اسٹیشن منقطع سوئچ ایک افقی روٹری سوئچنگ ڈھانچہ اپناتا ہے، جس میں مستحکم ہوتا ہے مکینیکل کارکردگی، اعلی موصلیت کی سطح، مضبوط آلودگی مزاحمت، اور آسان تنصیب اور دیکھ بھال یہ مؤثر طریقے سے بجلی کی فراہمی کو الگ کرتا ہے، برقی آلات کی دیکھ بھال کی حفاظت کو یقینی بناتا ہے، اور بغیر لوڈ سوئچنگ کے آپریشنز کو مکمل کرتا ہے، جو اسے مختلف سخت بیرونی ماحول جیسے کہ اونچے کے لیے موزوں بناتا ہے۔ اونچائی، کم درجہ حرارت، اور بھاری آلودگی.
1. پاور آئسولیشن: مینٹیننس کی حفاظت کو یقینی بناتے ہوئے پاور گرڈ سے آلات کو مؤثر طریقے سے منقطع کرتا ہے۔
عملے اور سامان؛
2. طویل مدتی لوڈ کی صلاحیت: مسلسل بجلی کو یقینی بناتے ہوئے، توسیع شدہ مدت کے لیے درجہ بند کرنٹ کو مستحکم طور پر لے جا سکتا ہے۔
فراہمی
3. نو لوڈ سوئچنگ: ان لوڈ شدہ لائنوں اور ٹرانسفارمرز کے ساتھ ساتھ بس بار سوئچنگ کی نو لوڈ سوئچنگ کو مکمل کرتا ہے۔
آپریشنز، پاور گرڈ کی لچکدار ایڈجسٹمنٹ کی ضروریات کو پورا کرنا؛
4. گراؤنڈنگ پروٹیکشن: قابل اعتماد سرکٹ گراؤنڈنگ حاصل کرنے کے لیے ضرورت کے مطابق گراؤنڈنگ سوئچ کے ساتھ ترتیب دیا جا سکتا ہے،
آپریشنل حفاظت کو مزید بڑھانا۔
مصنوعات کے معیار اور آپریشنل سیفٹی کو یقینی بنانے کے لیے، Usune GW4 سیریز بین الاقوامی کی سختی سے پابندی کرتی ہے۔ مستند معیارات، بشمول IEC 62271-102 "ہائی وولٹیج AC منقطع سوئچز اور گراؤنڈنگ سوئچز" اور IEC 60694 "ہائی وولٹیج سوئچ گیئر اور کنٹرول گیئر کے لیے عمومی تکنیکی حالات"۔ فیکٹری لاگو کرتی ہے a سخت معیار کے معائنہ کے عمل. ہر پروڈکٹ کو چھوڑنے سے پہلے کارکردگی کی جامع جانچ پڑتال ہوتی ہے۔ تمام پیرامیٹرز کو یقینی بنانے کے لیے فیکٹری معیاری ضروریات کو پورا کرتی ہے۔
پروڈکٹ کے تکنیکی پیرامیٹراسون GW4 سیریز میں متعدد ماڈلز شامل ہیں جیسے GW4(A)-35(D)(W)، GW4(A)-126(D)(W)، اور GW4(A)-170(D)(W)، 630A سے لے کر 2500A تک کے ریٹیڈ کرنٹ کے ساتھ، مختلف وولٹیج کی سطحوں اور بوجھ کے لیے موزوں منظرنامے بنیادی تکنیکی پیرامیٹرز (اہم اشارے) درج ذیل ہیں:
| ماڈل سیریز | شرح شدہ وولٹیج (kV) | شرح شدہ موجودہ (A) | ریٹیڈ شارٹ ٹائم برداشت کرنٹ (kA/s) | بجلی کا تسلسل وولٹیج کا سامنا کرنا پڑتا ہے (kV) | مین سرکٹ مزاحمت (μΩ) |
| GW4(A)-35(D)(W) | 35 | 630-2500 | 20/4 - 40/4 | 170 - 118 | 50 - 80 |
| GW4(A)-126(D)(W) | 126 | 630-2500 | 20/4 - 50/3 | 200 - 115 | 50 - 125 |
| GW4(A)-170(D)(W) | 150 | 630-2500 | 20/4 - 50/3 | 200 - 115 | 50 - 125 |
اس کے علاوہ، مصنوعات CS11، CS17D، اور CS14G مینوئل آپریٹنگ میکانزم اور CJ2 الیکٹرک سے لیس ہیں۔ آپریٹنگ میکانزم. معاون سوئچ کنفیگریشنز کو یقینی بنانے کے لیے میکانزم کی قسم کے مطابق بہتر بنایا گیا ہے۔ لچکدار اور قابل اعتماد آپریشن.
ڈبل مہر بند ڈیزائن، شافٹ اسمبلی کو دو ریڈیل بال بیرنگ کی مدد حاصل ہے، مؤثر طریقے سے روک تھام نمی، دھول، اور نقصان دہ گیسوں کا دخل۔
درمیانی رابطہ ایک خودکار رابطے کی انگلی کا استعمال کرتا ہے، اسپرنگ کی ضرورت کو ختم کرتا ہے۔ یہ اپنے آپ پر انحصار کرتا ہے۔ رابطے کو بند کرنے کے لئے لچک، مستحکم رابطے کو یقینی بنانا اور دیکھ بھال کے اخراجات کو کم کرنا۔
مین کنڈکٹیو سرکٹ اور گراؤنڈنگ سوئچ ایک انٹر لاکنگ میکانزم سے لیس ہے، اس بات کو یقینی بناتا ہے کہ مین سرکٹ بند ہونے پر گراؤنڈنگ سوئچ بند نہیں ہو سکتا، اور اس کے برعکس، غلط کام کو روکتا ہے۔
آؤٹ گوئنگ بیس کے اندر لچکدار کنکشن کنڈکٹیو راڈ اور ٹرمینل پلیٹ کے ساتھ مضبوطی سے طے ہوتا ہے۔ تیل سے پاک خود چکنا کرنے والے بیرنگ ہموار گردش کو یقینی بناتے ہیں اور سروس کی زندگی کو بڑھاتے ہیں۔
Usune کے پاس ایک پیشہ ور R&D ٹیم ہے جس میں ہائی وولٹیج برقی آلات کے ڈیزائن میں کئی سالوں کا تجربہ ہے۔ دی GW4 سیریز conductive جزو کی ساخت نے قومی یوٹیلیٹی ماڈل پیٹنٹ حاصل کیا ہے۔ رابطے کی انگلی a کا استعمال کرتی ہے۔ اعلی طاقت، اعلی چالکتا، اور اعلی لچک کے ساتھ نیا مواد، موسم بہار کے سنکنرن جیسے مسائل سے بچتا ہے، گرمی کی اینیلنگ کی وجہ سے کلیمپنگ فورس میں کمی، اور رابطے کی مزاحمت میں اضافہ۔
GW4 سیریز پختہ پیداواری ٹیکنالوجی اور مستحکم کارکردگی کے ساتھ کئی سالوں سے مارکیٹ میں ہے۔ گھومنے والے اجزاء میں دیکھ بھال سے پاک ڈیزائن کی خصوصیت ہے، اور ٹرانسمیشن کے حصے سٹینلیس سٹیل کے جوڑے کے پنوں کا استعمال کرتے ہیں molybdenum disulfide پر مشتمل نایلان جھاڑیوں کے ساتھ۔ اسٹیل کے اجزاء ہموار ہونے کو یقینی بنانے کے لیے ہاٹ ڈِپ گالوانائزنگ سے گزرتے ہیں۔ آپریشن اور طویل مدتی مورچا کی روک تھام.
ایک پیشہ ور صنعت کار کے طور پر، Usune اپنی پیداوار کے عمل میں بین الاقوامی معیارات پر سختی سے عمل پیرا ہے۔ دی فیکٹری خام مال کی خریداری سے لے کر پورے عمل کی نگرانی کرتے ہوئے ایک جامع کوالٹی کنٹرول سسٹم کا حامل ہے مصنوعات کی اسمبلی اور جانچ کے لئے. مصنوعات نے متعدد مستند ٹیسٹ اور سرٹیفیکیشن پاس کیے ہیں، اور ان کے صنعت میں کارکردگی کو بڑے پیمانے پر تسلیم کیا جاتا ہے۔
Usune گاہک کے اطمینان کو ترجیح دیتا ہے، فروخت سے پہلے کی جامع مشاورت، تنصیب کی رہنمائی فراہم کرتا ہے، اور فروخت کے بعد بحالی کی خدمات۔ مصنوعات کی طویل خدمت زندگی اور کم دیکھ بھال کے اخراجات اور فیکٹری ہے۔ کسٹمر کے خدشات کو دور کرنے کے لیے فروخت کے بعد جامع مدد فراہم کرتا ہے۔
Usune GW4 سیریز آؤٹ ڈور سب اسٹیشن ڈس کنیکٹر سوئچ سخت بیرونی ماحول کے لیے ڈیزائن کیا گیا ہے، نمائش مضبوط ماحولیاتی موافقت۔ آپریٹنگ شرائط کو درج ذیل تقاضوں کو پورا کرنا چاہیے: اونچائی سے زیادہ نہ ہو۔ 2000m; محیطی درجہ حرارت -40 ℃ سے +40 ℃؛ ہوا کی رفتار 34m/s سے زیادہ نہیں؛ زلزلے کی شدت 8 ڈگری سے زیادہ نہیں؛ آئسنگ کی موٹائی 10 ملی میٹر سے زیادہ نہ ہو۔ بھاری دھول کی غیر موجودگی، کیمیائی سنکنرن، مضبوط کمپن، اور آتش گیر/دھماکہ خیز خطرات؛ اور ایک سطحی تنصیب کی بنیاد۔ اگر صارف کی درخواست کا ماحول حد سے زیادہ ہے۔ مندرجہ بالا ضروریات، ایک اپنی مرضی کے مطابق حل Usune کے ساتھ بات چیت کی جا سکتی ہے.

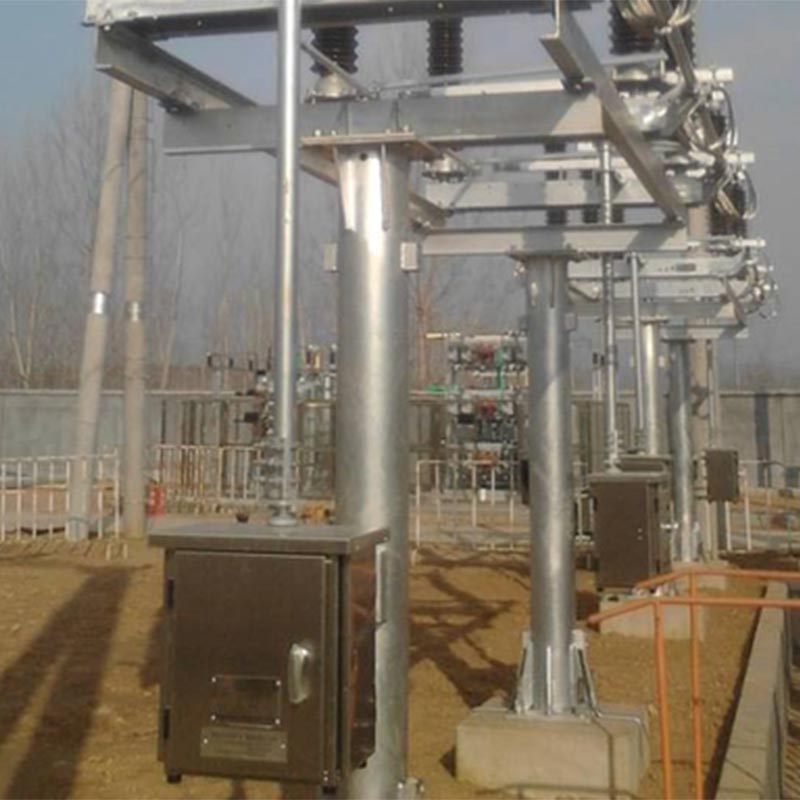

پروجیکٹ کا نام: شمالی چین میں 110kV آؤٹ ڈور سب اسٹیشن کی تزئین و آرائش کا منصوبہ
پروجیکٹ کا پس منظر: یہ سب اسٹیشن شمالی چینی شہر میں واقع ہے، شدید سردیوں کا سامنا ہے (کم سے کم درجہ حرارت -35℃) اور بار بار تیز ہوائیں چل رہی ہیں۔ اصل منقطع سوئچ خراب کم درجہ حرارت کا شکار تھا۔ مزاحمت، غیر مستحکم آپریشن، اور اعلی دیکھ بھال کے اخراجات۔ جامع موازنہ کے بعد، منصوبے کی ٹیم Usune GW4-126(D)(W)/1250 آؤٹ ڈور سب اسٹیشن ڈس کنیکٹر سوئچ کو منتخب کیا۔ Usune نے ایک مکمل پروڈکٹ فراہم کی۔ سوٹ اور تنصیب کی رہنمائی کی خدمات۔
درخواست کے نتائج: پروڈکٹ نے کمیشننگ کے بعد 3 سال تک مستحکم طریقے سے کام کیا، بہترین کارکردگی کا مظاہرہ کیا کم درجہ حرارت کی مزاحمت اور ہوا کی مزاحمت۔ اس کے افتتاحی اور اختتامی آپریشن لچکدار اور قابل اعتماد ہیں۔ دی خود کو صاف کرنے والا رابطہ فنکشن دھول اور برف کے جمع ہونے کی وجہ سے رابطے کی ناکامیوں کو مؤثر طریقے سے روکتا ہے، اور دیکھ بھال سے پاک ڈیزائن سب اسٹیشن کے روزانہ دیکھ بھال کے کام کے بوجھ کو کم کرتا ہے۔ پروجیکٹ کے مالک انتہائی Usun کی مصنوعات کی کارکردگی اور بعد از فروخت سروس کو تسلیم کرتا ہے اور ایک طویل مدتی تعاون پر دستخط کیے ہیں۔ Usune کے ساتھ معاہدہ، اسے بعد کے سب اسٹیشن کی تزئین و آرائش کے منصوبوں کے لیے نامزد صنعت کار کے طور پر نامزد کیا۔
A1: سب سے پہلے، بصری طور پر معائنہ کریں کہ آیا کنیکٹنگ راڈ خراب ہے، آیا جوائنٹ ڈھیلا ہے، اور آیا کلیمپ ڈھیلا ہے یا پھسل رہا ہے۔ ایک درست کنیکٹنگ راڈ کو تبدیل کرنے کی ضرورت ہے؛ ڈھیلے جوڑوں اور clamps کی ضرورت ہے دستی میں بیان کردہ ٹارک کے مطابق ٹارک رنچ کے ساتھ سخت کیا گیا (ٹیبل 5 دیکھیں)۔ اگر دستی آپریشن ٹارک نمایاں طور پر بڑھتا ہے، یہ گھومنے والے حصوں پر خشک ہونے والے چکنا کرنے والے مادے یا اس پر زنگ لگنے کی وجہ سے ہو سکتا ہے۔ شافٹ پن. ہموار آپریشن کو یقینی بنانے کے لیے گھومنے والے حصوں کو صاف اور چکنا کریں۔
A2: پروڈکٹ کو دیکھ بھال سے پاک ہونے کے لیے ڈیزائن کیا گیا ہے، لیکن اس بات کو یقینی بنانے کے لیے باقاعدہ معائنہ اور دیکھ بھال کی سفارش کی جاتی ہے۔ طویل مدتی مستحکم آپریشن: ہر 2 سال بعد سائٹ پر ایک سادہ معائنہ کیا جانا چاہیے۔ سروس سے باہر ہونے پر، دیکھ بھال ہر 5 سال یا ہر 2000 آپریشن میں کی جانی چاہئے۔ ایک بڑی تبدیلی ہر ایک کی جانی چاہئے۔ 10 سال یا ہر 5000 آپریشن۔ اہم دیکھ بھال کے نکات میں شامل ہیں: مکینیکل حصوں کی سالمیت کی جانچ کرنا اور انسولیٹر، مین کنڈکٹیو سرکٹ کی مزاحمت کی پیمائش، بولٹ کی تنگی کی جانچ، اور جانچ معاون سوئچ اور آپس میں الیکٹریکل پرزوں کو آپریٹ کرنے کی حیثیت۔
1. مصنوعات کی فراہمی کی تکمیل: ہر Usune GW4 سیریز منقطع سوئچ اور بھیجے گئے گراؤنڈنگ سوئچ کے ساتھ آتا ہے۔ پروڈکٹ سرٹیفکیٹ کے ساتھ انسٹالیشن کے لوازمات اور صارف کے ذریعہ آرڈر کردہ آپریٹنگ میکانزم، ہموار تنصیب اور استعمال کو یقینی بنانے کے لیے تنصیب اور آپریشن کا دستی، اور آلات کی فہرست۔
2. آرڈر کرنے کی ہدایات آرڈر کرتے وقت، براہ کرم وضاحت کریں: پروڈکٹ ماڈل، نام، ریٹیڈ کرنٹ، ریٹیڈ وولٹیج، چاہے گراؤنڈنگ سوئچ ترتیب دیا گیا ہے (سنگل گراؤنڈنگ/ڈبل گراؤنڈنگ)؛ قسم، ماڈل، اور آپریٹنگ کا نام میکانزم برقی مقناطیسی تالا کی بجلی کی فراہمی اور وولٹیج کی درجہ بندی (اگر کوئی ہے)؛ ماڈل اور کنٹرول وولٹیج الیکٹرک آپریٹنگ میکانزم (اگر کوئی ہو)۔ اگر خصوصی تکنیکی دستاویزات یا تنصیب کے لوازمات کی ضرورت ہو، آرڈر کرتے وقت براہ کرم وضاحت کریں۔
1. فنگر ٹچ بیس
2. انگلی کا ٹچ
3. مقناطیسی تالا پلیٹ
4. بولٹ
5. رابطہ کریں۔
تصویر 2 غالب برقی رابطہ پوائنٹس کا اسکیمیٹک ڈایاگرام
1. گراؤنڈ چاقو جامد رابطہ سر
2. انگلی سے رابطہ کریں۔
3. پوزیشننگ پلیٹ
4. گراؤنڈ چاقو ٹیوب
شکل 3 گراؤنڈنگ ٹیوب اور پوزیشننگ پلیٹ کی پوزیشن کا اسکیمیٹک ڈایاگرام
تصویر 4 لہرانے کا خاکہ
