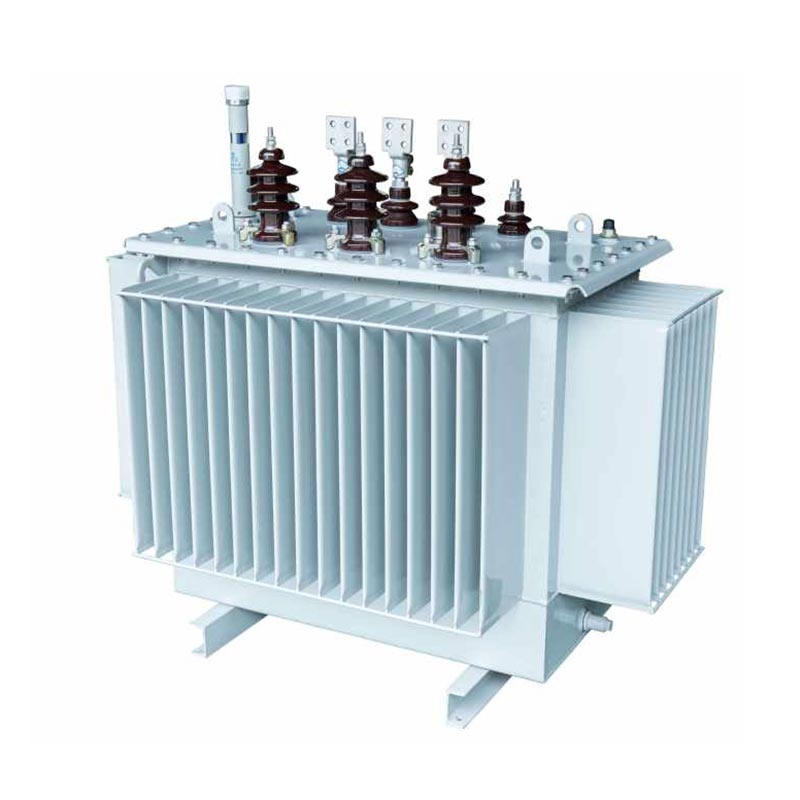

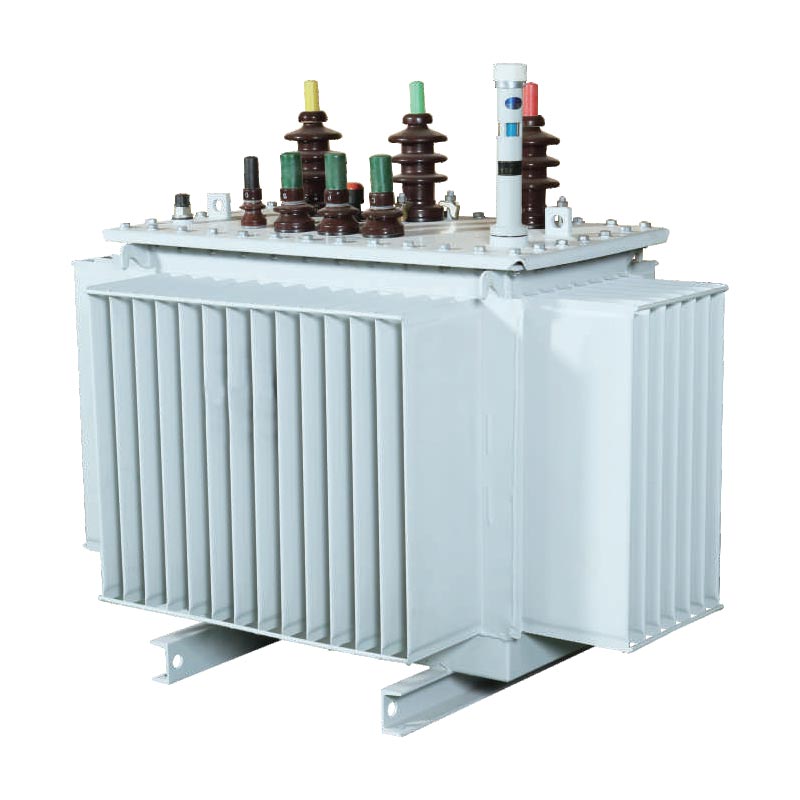

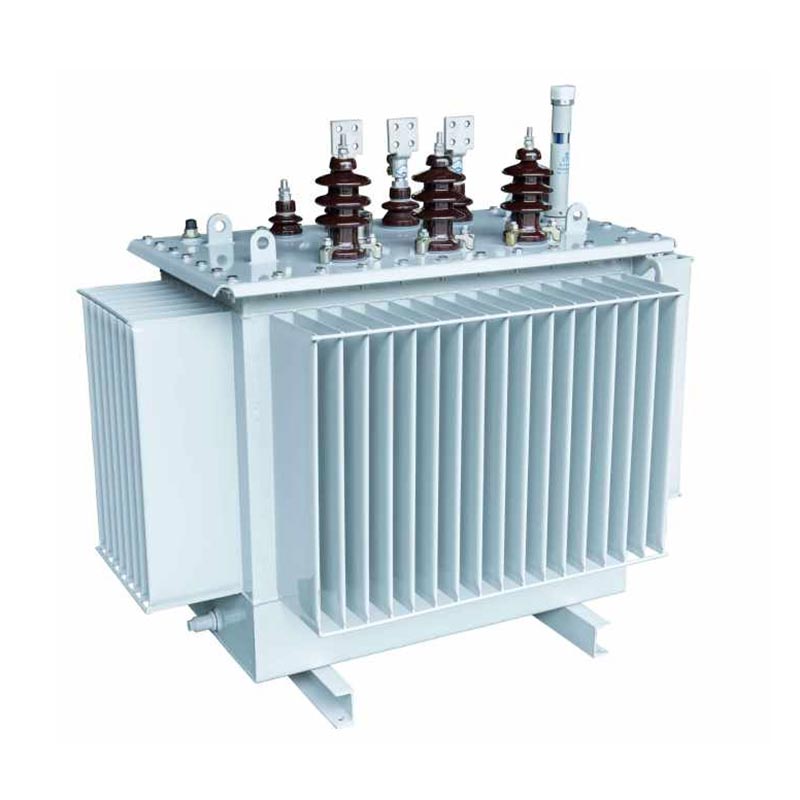

USUNE 3 فیز اونان ڈسٹری بیوشن ٹرانسفارمر (ONAN) آزادانہ طور پر USUNE کے ذریعہ تیار اور تیار کیا گیا ہے، a پیشہ ور صنعت کار جو R&D، پیداوار اور فروخت کو مربوط کرتا ہے۔ یہ خاص طور پر طاقت کے لیے ڈیزائن کیا گیا ہے۔ جدید شہری اور دیہی علاقوں اور صنعتی اور کان کنی کے اداروں کی تقسیم کی ضروریات، مسائل کو حل کرنا جیسے کم کارکردگی، زیادہ توانائی کی کھپت، اور روایتی ٹرانسفارمرز کی خراب استحکام۔ مصنوعات تیار کی جاتی ہے۔ USUNE کی معیاری فیکٹری میں، ایک سخت کوالٹی کنٹرول سسٹم پر انحصار کرتے ہوئے اس بات کو یقینی بنانے کے لیے کہ سامان کا ہر ٹکڑا بین الاقوامی صنعت کے معیارات پر پورا اترتا ہے اور مختلف سخت آپریٹنگ حالات میں مستحکم طریقے سے کام کر سکتا ہے۔
3 فیز اونان ڈسٹری بیوشن ٹرانسفارمر ایک مساوی مثلث کے ساتھ تین جہتی زخم کور کو استعمال کرتا ہے انتظام، مقناطیسی سرکٹ میں ہوا کے خلاء کو ختم کرنا، جس کے نتیجے میں سخت ونڈنگ اور کم سے کم ممکن تین فیز مقناطیسی سرکٹ کی لمبائی بنیادی کالم کراس سیکشنل ایریا تقریباً سرکلر ہے، جو کہ کو بہتر بنا رہا ہے۔ مقناطیسی سرکٹ کی ساخت، توانائی کی کھپت اور آپریٹنگ شور کو کم کرنا، تھری فیز بیلنس حاصل کرنا، اور تیسرے ہارمونک اجزاء کو کم کرنا، موثر اور مستحکم بجلی کی فراہمی کی بنیاد رکھنا۔
یہ پروڈکٹ شہری اور دیہی پاور گرڈ اپ گریڈ اور صنعتی اور کان کنی کے انٹرپرائز کے منظرناموں کے لیے موزوں ہے، اور ماڈیولر اور پہلے سے تیار شدہ سب سٹیشنوں کے ساتھ بالکل مماثل کیا جا سکتا ہے، قابل اعتماد پاور سپلائی سپورٹ فراہم کرتا ہے۔ ایک کے طور پر پیشہ ورانہ بجلی کا سامان فراہم کرنے والا، USUNE کے پاس R&D اور مینوفیکچرنگ کا وسیع تجربہ ہے اور وہ فراہم کر سکتا ہے۔ کسٹمر کی ضروریات کے مطابق اپنی مرضی کے مطابق حل.
3 فیز اونان ڈسٹری بیوشن ٹرانسفارمر بہترین معیار کے ساتھ اناج پر مبنی سلکان اسٹیل شیٹس کا استعمال کرتا ہے۔ مقناطیسی پارگمیتا اور کم نقصان؛ یہ یقینی بنانے کے لیے جرمن GEORG کراس کٹنگ مشین کا استعمال کرتا ہے جس میں 45° سیون کٹنگ ہوتی ہے۔ بنیادی صحت سے متعلق اور مقناطیسی رساو کو کم کرنا؛ سلکان سٹیل کی چادریں ملٹی سٹیج سرکلر میں جوڑ دی جاتی ہیں۔ کراس سیکشن، مقناطیسی سرکٹ کو بہتر بنانا، شور اور بجلی کی کھپت کو کم کرنا، اور توانائی کو بہتر بنانا کارکردگی
ہائی وولٹیج کنڈلی بیلناکار ہے، جبکہ کم وولٹیج کنڈلی سلنڈر یا ورق کی قسم ہے، مؤثر طریقے سے بہتر شارٹ سرکٹ اور بجلی کی ہڑتال کی مزاحمت۔ کنڈلی کا ڈیزائن عقلی ہے، یکساں مقناطیسی سرکٹ کے ساتھ تقسیم، مقامی حد سے زیادہ گرمی کو کم کرنا، سروس کی زندگی کو بڑھانا، اور مستحکم آپریشن کو یقینی بنانا۔
اعلی معیار کی صحت سے متعلق کولڈ رولڈ اسٹیل پلیٹ سے بنا، جرمن GEORG کوروگیٹڈ آئل ٹینک کا استعمال کرتے ہوئے تیار کیا گیا پروڈکشن لائن، ساختی طاقت اور سگ ماہی کو یقینی بنانا۔ سطح کو اینٹی سنکنرن کوٹنگ کے ساتھ لیپت کیا جاتا ہے، سخت ماحول کے لیے موزوں ہے جیسے پیٹرو کیمیکل پلانٹس، ماحولیاتی تحفظ کی ضروریات کو پورا کرتے ہیں۔ دی نالیدار ڈھانچہ گرمی کی کھپت اور تیل کے تھرمل پھیلاؤ اور سنکچن کے لیے موافقت کو یکجا کرتا ہے، جبکہ سیل شدہ ڈیزائن تیل کی عمر کو کم کرتا ہے اور ٹرانسفارمر کی زندگی کو بڑھاتا ہے۔
3 فیز اونان ڈسٹری بیوشن ٹرانسفارمر بہترین موصلیت کے ساتھ کلاس A موصلیت کا ڈھانچہ اپناتا ہے۔ کارکردگی، ہائی وولٹیج کے اثرات کو برداشت کرنے کے قابل۔ ہائی اور کم وولٹیج کنڈلی کا اہتمام کیا گیا ہے۔ مرتکز طور پر، اور کنڈلی کا وقفہ موصلیت کی کارکردگی کو بہتر بنانے کے لیے گتے کی آستین کا استعمال کرتا ہے جس میں تیل کے ایک چھوٹے فرق کے ساتھ ہوتا ہے، شارٹ سرکٹ کو روکیں، اور محفوظ اور مستحکم آپریشن کو یقینی بنائیں۔
USUNE 3 فیز اونان ڈسٹری بیوشن ٹرانسفارمر (ONAN) وولٹیج کی تین سطحوں کا احاطہ کرتا ہے: 10KV، 20KV، اور 36KV، میٹنگ بجلی کی تقسیم کی مختلف ضروریات۔ یہ کسٹمر کے اصل بوجھ، بنیادی وضاحتیں، کے مطابق اپنی مرضی کے مطابق کیا جا سکتا ہے اور تنصیب کا منظر، لچکدار حل فراہم کرتا ہے۔
1. بجلی کی لاگت (RMB/سال) = [بغیر لوڈ نقصان (kW) + لوڈ نقصان (kW) × (اوسط لوڈ کی شرح)²] × 365 (دن) × 24
(گھنٹے) ×
بجلی کی قیمت
2. CO2 کا اخراج = [نو لوڈ نقصان (kW) + لوڈ نقصان (kW) × (اوسط لوڈ کی شرح)²] × 365 (دن) × 24 (گھنٹے) × اخراج
فیکٹر (kg-CO₂/kWh)
مصنوعات کے بغیر لوڈ اور لوڈ کے نقصانات روایتی ٹرانسفارمرز کے مقابلے میں نمایاں طور پر کم ہیں، نمایاں طور پر کم کر رہے ہیں۔ صارفین کی بجلی کے اخراجات اور CO2 کا اخراج۔ چین میں جڑیں بنانے والے کے طور پر، USUNE سبز کے تصور پر عمل پیرا ہے۔ ترقی، مصنوعات کے ڈیزائن کو مسلسل بہتر بناتی ہے، اور پاور انڈسٹری کی پائیدار ترقی کو فروغ دیتی ہے۔
1. شہری اور دیہی پاور گرڈ اپ گریڈنگ: پاور گرڈ کے استحکام اور کارکردگی کو بہتر بناتا ہے، مسائل کو حل کرتا ہے۔ ناکافی بجلی کی فراہمی اور اعلی توانائی کی کھپت۔
2. صنعتی اور کان کنی کے ادارے: ہائی پاور، مستحکم بجلی کی فراہمی کی مانگ کو پورا کرتا ہے، سخت برداشت کرتا ہے ماحول، اور پیداواری سامان کے آپریشن کو یقینی بناتا ہے۔
3. ماڈیولر اور پری فیبریکیٹڈ سب سٹیشن: کومپیکٹ ڈھانچہ، آسان تنصیب اور دیکھ بھال، زمین کو کم کرنا رقبہ اور تعمیراتی اخراجات۔
| برائے نام صلاحیت (kVA) | HV (kV) | ہائی وولٹیج ٹیپنگ کی حد | LV (kV) | ویکٹر گروپ | بغیر بوجھ کا نقصان (kW) | بوجھ کا نقصان (کلو واٹ) | بغیر لوڈ کرنٹ (%) | رکاوٹ (%) | کل وزن (کلوگرام) | L×W × H (mm) | تنصیب کا مرکز / تنصیب کا سوراخ (ملی میٹر) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2.5% |
0.4 | Yyn0 Dyn11 |
100 | 630/600 | 1.8 | 4.0 | 335 | 1030×690×860 | 400x400/4xφ14 |
| 50 | 130 | 910/870 | 1.6 | 410 | 1045×700×925 | 400x400/4×φ14 | |||||
| 63 | 150 | 1090/1040 | 1.5 | 460 | 1075×710×940 | 400x400/4×φ14 | |||||
| 80 | 180 | 1310/1250 | 1.4 | 490 | 1080×715×995 | 400×400/4×φ19 | |||||
| 100 | 200 | 1580/1500 | 1.3 | 550 | 1110×730×1020 | 40×400(50)14×019 | |||||
| 125 | 240 | 1890/1800 | 1.2 | 615 | 1135×740×1035 | 40x×400(50)4×019 | |||||
| 160 | 280 | 2310/2200 | 1.1 | 695 | 1155×755×1050 | 550×550/4×φ19 | |||||
| 200 | 340 | 2730/2600 | 1 | 790 | 1200×770×1075 | 550×550/4×φ19 | |||||
| 250 | 400 | 3200/3050 | 0.9 | 930 | 1240×800×1100 | 550×550/4xφ19 | |||||
| 315 | 480 | 3830/3650 | 0.8 | 1110 | 1305×840×1120 | 550×550/4×φ19 | |||||
| 400 | 570 | 4520/4300 | 0.7 | 1290 | 1390×900×1160 | 660×660/4xφ19 | |||||
| 500 | 680 | 5410/5150 | 0.7 | 1510 | 1500×990×1195 | 660×660/4×φ19 | |||||
| 630 | 810 | 6200 | 0.6 | 4.5 | 1730 | 1580×1030×1305 | 660×660/4xφ19 | ||||
| 800 | 980 | 7500 | 0.6 | 2075 | 1705×1140×1360 | 820×820/4×φ19 | |||||
| 1000 | 1150 | 10300 | 0.5 | 2490 | 1730×1290×1395 | 820×820/4×φ19 | |||||
| 1250 | 1360 | 12000 | 0.4 | 2960 | 1780×1320×1480 | 820×820/4×φ19 | |||||
| 1600 | 1640 | 14500 | 0.4 | 3515 | 1890×1430×1520 | 820×820/4×φ19 | |||||
| 2000 | 1940 | 18300 | 0.4 | 5 | 4880 | 2050×1360×1840 | 820×820/4×φ19 | ||||
| 2500 | 2290 | 21200 | 0.4 | 6010 | 2170×1430×2015 | 1070×1070/4×φ19 |
نوٹ: 500 kVA اور اس سے نیچے کی درجہ بندی کی گنجائش والے ٹرانسفارمرز کے لیے، میز میں ریمپ کے اوپر لوڈ کی کمی ہے پر لاگو Dyn11 کنکشن گروپ، اور ریمپ کے نیچے لوڈ کا نقصان Yyn0 کنکشن گروپ پر لاگو ہوتا ہے۔
| برائے نام صلاحیت (kVA) | HV (kV) | ہائی وولٹیج ٹیپنگ کی حد | LV (kV) | ویکٹر گروپ | بغیر بوجھ کا نقصان (kW) | بوجھ کا نقصان (کلو واٹ) | بغیر لوڈ کرنٹ (%) | رکاوٹ (%) | کل وزن (کلوگرام) | L×W × H (mm) | تنصیب کا مرکز / تنصیب کا سوراخ (ملی میٹر) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2.5% |
0.4 | Yyn0 Dyn11 |
80 | 630/600 | 1.8 | 4.0 | 345 | 1175×685×925 | 400×400/4xφ14 |
| 50 | 100 | 910/870 | 1.6 | 430 | 1190×700×985 | 400×400/4xφ14 | |||||
| 63 | 110 | 1090/1040 | 1.5 | 500 | 1210×710×1015 | 400×400/4xφ14 | |||||
| 80 | 130 | 1310/1250 | 1.4 | 570 | 1240×730×1080 | 400×400/4xφ19 | |||||
| 100 | 150 | 1580/1500 | 1.3 | 590 | 1255×730×1095 | 400×400(550)4×Q19 | |||||
| 125 | 170 | 1890/1800 | 1.2 | 675 | 1300×740×1255 | 400×400(50)4×Q19 | |||||
| 160 | 200 | 2310/2200 | 1.1 | 755 | 1330×760×1275 | 550×550/4xφ19 | |||||
| 200 | 240 | 2730/2600 | 1 | 870 | 1360×770×1300 | 550×550/4xφ19 | |||||
| 250 | 290 | 3200/3050 | 0.9 | 1035 | 1390×800×1340 | 550×550/4xφ19 | |||||
| 315 | 340 | 3830/3650 | 0.8 | 1200 | 1440×820×1375 | 550×550/4xφ19 | |||||
| 400 | 410 | 4520/4300 | 0.7 | 1390 | 1470×830×1415 | 660×660/4xφ19 | |||||
| 500 | 480 | 5410/5150 | 0.7 | 1590 | 1545×950×1445 | 660×660/4xφ19 | |||||
| 630 | 570 | 6200 | 0.6 | 4.5 | 1950 | 1650×1000×1565 | 660×660/4xφ19 | ||||
| 800 | 700 | 7500 | 0.6 | 2375 | 1975×1060×1690 | 820×820/4xφ19 | |||||
| 1000 | 830 | 10300 | 0.5 | 2685 | 2160×1240×1725 | 820×820/4×φ19 | |||||
| 1250 | 970 | 12000 | 0.4 | 3110 | 2200×1260×1820 | 820×820/4xφ19 | |||||
| 1600 | 1170 | 14500 | 0.4 | 3800 | 2260×1320×1890 | 820×820/4xφ19 | |||||
| 2000 | 1550 | 18300 | 0.4 | 5 | 5005 | 2540×1290×2225 | 820×820/4xφ19 | ||||
| 2500 | 1830 | 21200 | 0.4 | 6310 | 2625×1360×2395 | 1070×1070/4×φ19 |
| برائے نام صلاحیت (kVA) | HV (kV) | ہائی وولٹیج ٹیپنگ کی حد | LV (kV) | ویکٹر گروپ | بغیر بوجھ کا نقصان (kW) | بوجھ کا نقصان (کلو واٹ) | بغیر لوڈ کرنٹ (%) | رکاوٹ (%) | کل وزن (کلوگرام) | L×W × H (mm) | تنصیب کا مرکز / تنصیب کا سوراخ (ملی میٹر) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2.5% |
0.4 | Yyn0 Dyn11 |
80 | 505/480 | 1.8 | 4.0 | 390 | 1210×705×935 | 400×400/4×φ14 |
| 50 | 100 | 730/695 | 1.6 | 495 | 1255×715×1020 | 400×400/4×φ14 | |||||
| 63 | 110 | 870/830 | 1.5 | 540 | 1240×725×1045 | 400×400/4×φ14 | |||||
| 80 | 130 | 1050/1000 | 1.4 | 620 | 1270×740×1105 | 400×400/4×φ19 | |||||
| 100 | 150 | 1265/1200 | 1.3 | 685 | 1295×750×1120 | 40×40(550)14×019 | |||||
| 125 | 170 | 1510/1440 | 1.2 | 775 | 1345×760×1285 | 40×400(550)14×019 | |||||
| 160 | 200 | 1850/1760 | 1.1 | 890 | 1360×780×1325 | 550×550/4×φ19 | |||||
| 200 | 240 | 2185/2080 | 1 | 1005 | 1415×790×1340 | 550×550/4×φ19 | |||||
| 250 | 290 | 2560/2440 | 0.9 | 1130 | 1450×810×1360 | 550×550/4×φ19 | |||||
| 315 | 340 | 3065/2920 | 0.8 | 1320 | 1495×830×1410 | 550×550/4×φ19 | |||||
| 400 | 410 | 3615/3440 | 0.7 | 1445 | 1510×840×1435 | 660×660/4×φ19 | |||||
| 500 | 480 | 4330/4120 | 0.7 | 1735 | 1555×855×1495 | 660×660/4×φ19 | |||||
| 630 | 570 | 4960 | 0.6 | 4.5 | 2080 | 1655×905×1610 | 660×660/4×φ19 | ||||
| 800 | 700 | 6000 | 0.6 | 2465 | 1960×910×1725 | 820×820/4×φ19 | |||||
| 1000 | 830 | 8240 | 0.5 | 2755 | 2060×1210×1765 | 820×820/4×φ19 | |||||
| 1250 | 970 | 9600 | 0.4 | 3480 | 1590×1120×1940 | 820×820/4×φ19 | |||||
| 1600 | 1170 | 11600 | 0.4 | 4110 | 1670×1180×1770 | 820×820/4×φ19 | |||||
| 2000 | 1550 | 14640 | 0.4 | 5 | 5610 | 2240×1140×2495 | 820×820/4×φ19 | ||||
| 2500 | 1830 | 16960 | 0.4 | 6735 | 2315×1210×2670 | 1070×1070/4×φ19 |
فیکٹری، ہم اس بات کی ضمانت دے سکتے ہیں کہ ہماری قیمت مناسب اور مسابقتی ہے۔
عام طور پر ہم آپ کی انکوائری حاصل کرنے کے بعد 24 گھنٹوں کے اندر حوالہ دیتے ہیں۔
جی ہاں، یقینا، ہم OEM کو قبول کرتے ہیں.
لیڈ ٹائم آرڈر کی گئی مقدار پر منحصر ہے، عام طور پر ادائیگی حاصل کرنے کے بعد 15-20 دنوں کے اندر۔
تمام مصنوعات کا معائنہ لوازمات سے شروع کیا جائے گا، اور جانے سے پہلے معمول کے ٹیسٹ کے ساتھ کیا جائے گا۔ ہماری فیکٹری.
معیار کے مسائل کی تصاویر یا ویڈیو لیں اور ہماری جانچ اور تصدیق کے لیے ہمیں بھیجیں، اور ہم ایک بنائیں گے۔ 1-3 دن کے اندر آپ کے لیے مطمئن حل۔
شپنگ کی تاریخ سے 12 ماہ۔
● ہم 14 سال سے زیادہ عرصے سے اس شعبے میں مہارت حاصل کر رہے ہیں، اور ہمارے پاس ڈیزائن لینے والی ایک تجربہ کار R&D ٹیم ہے
اور گاہک کے خصوصی مطالبات پر مبنی ہر منصوبے کے لیے ترقیاتی کام۔
● ہمارے پاس اجزاء سے لے کر تیار مصنوعات تک انتہائی سخت QC طریقہ کار ہے۔
● مستحکم پیداوار کی مدت 15-20 دنوں کے اندر۔
● ہمارے پاس مصنوعات کے لیے ٹیسٹ رپورٹس کا مکمل سیٹ ہے۔
● ایک قدمی حل فراہم کیا گیا۔
