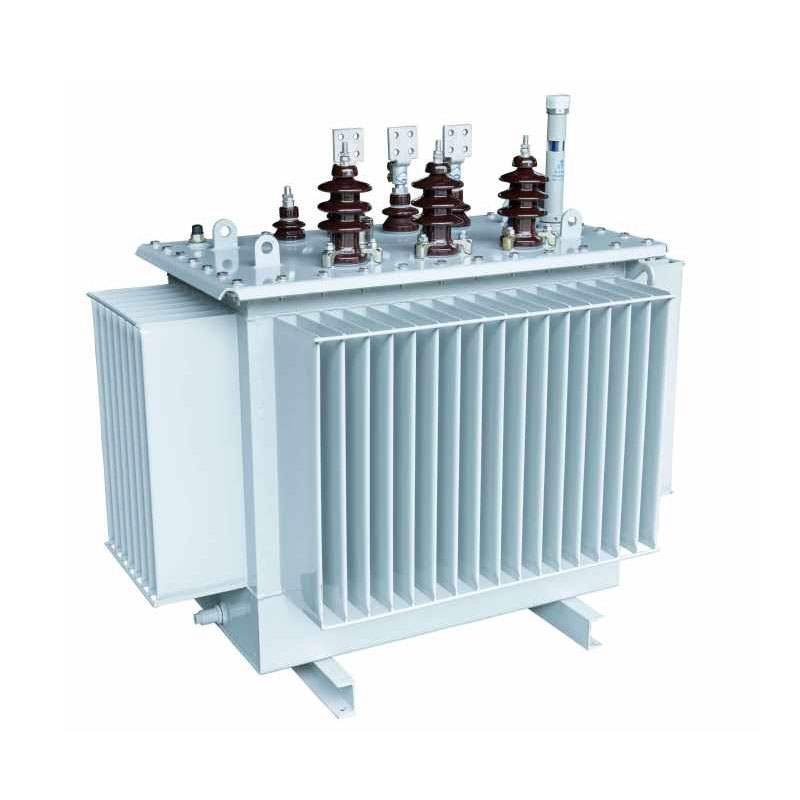

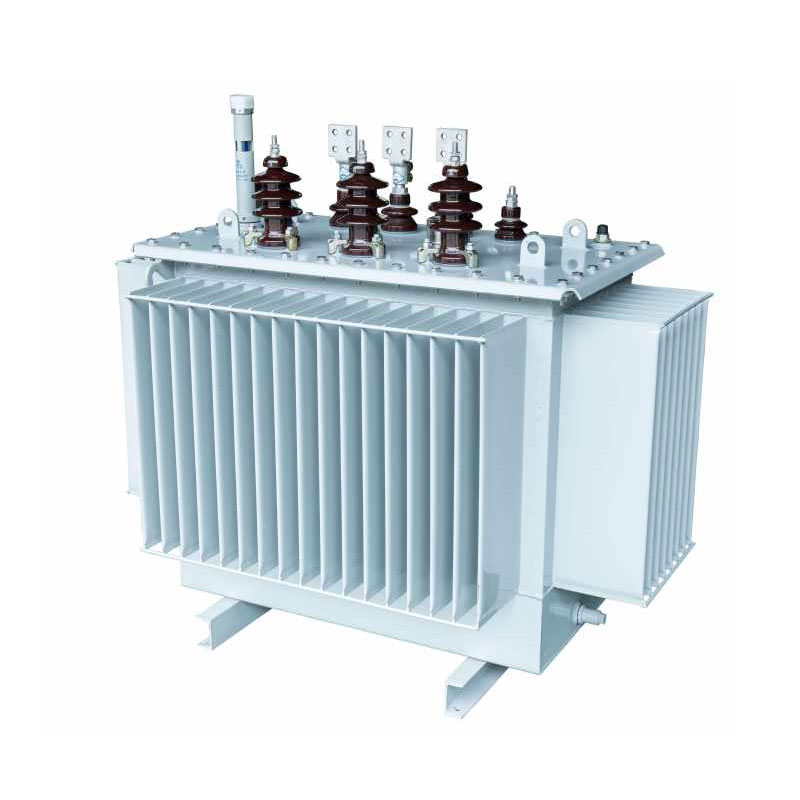

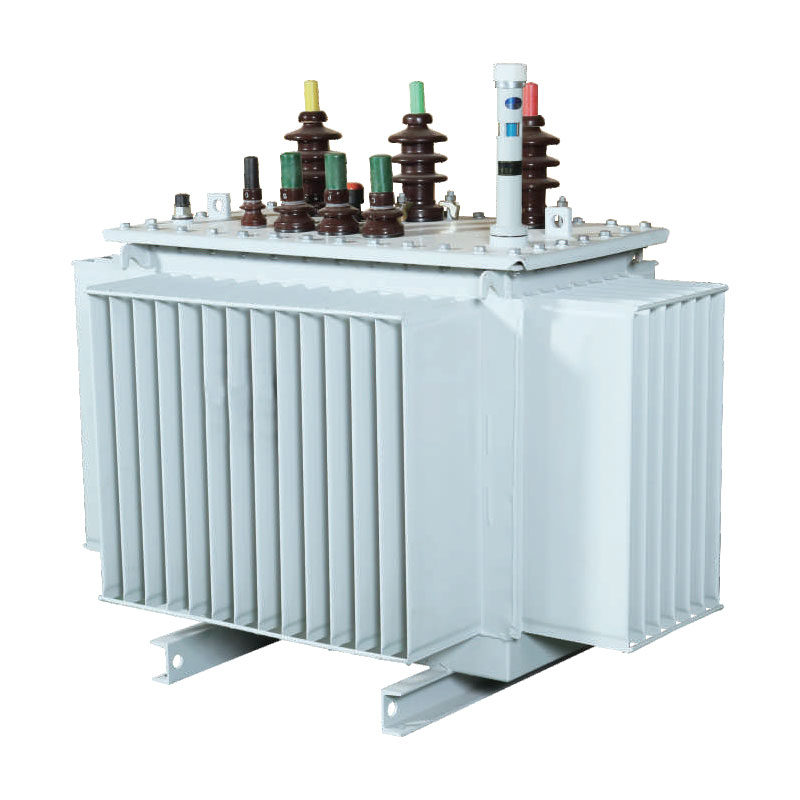

Usune 1600kVA تیل میں ڈوبی ڈسٹری بیوشن ٹرانسفارمر کو روایتی میں پائے جانے والے عام مسائل کو حل کرنے کے لیے بہتر بنایا گیا ہے۔ ٹرانسفارمرز، جیسے زیادہ نقصان، ضرورت سے زیادہ شور، تین فیز کا عدم توازن، اور ماحولیاتی موافقت کی خرابی۔ کور ایک 3D زخم لے آؤٹ کا استعمال کرتا ہے جو ایک مساوی مثلث بناتا ہے؛ مقناطیسی سرکٹ خالی ہے، تین برابر لمبائی کے ساتھ مقناطیسی راستے جو فاصلے میں کم سے کم ہیں۔ بنیادی کالم کراس سیکشن ایک سرکلر شکل تک پہنچتا ہے، نمایاں طور پر مقناطیسی پارگمیتا کی کارکردگی کو بڑھانا، بنیادی طور پر بغیر بوجھ کے نقصانات اور آپریٹنگ شور کو کم کرنا، عین مطابق حاصل کرنا تین مرحلے کا توازن، اور ہارمونک مداخلت کو کم کرنا۔
10kV، 20kV، اور 36kV وولٹیج ایپلی کیشنز کے لیے موزوں، پروڈکٹ معیاری سہولیات میں درستگی سے تیار کی گئی ہے اور سخت، جامع جانچ سے گزرتا ہے۔ اس میں مستحکم کارکردگی، مضبوط اوورلوڈ مزاحمت، اور اعلی خصوصیات ہیں۔ آپریشنل سیفٹی، اسے پہلے سے تیار شدہ یا ماڈیولر سب سٹیشنوں اور ترجیحی کے ساتھ انضمام کے لیے ایک مثالی انتخاب بناتا ہے۔ جدید سمارٹ گرڈ اپ گریڈ کے لیے حل۔
کور اعلی پارگمیتا، کم نقصان والے اناج پر مبنی سلکان اسٹیل شیٹس کا استعمال کرتا ہے، درآمد شدہ مغرب کا استعمال کرتے ہوئے پروسیس کیا جاتا ہے جرمن جارج ٹرانسورس کٹنگ کا سامان اور 45° ہموار سپلائینگ تکنیک۔ سلکان سٹیل کی چادریں بنتی ہیں۔ ایک ملٹی سٹیپ سرکلر کراس سیکشن ڈھانچے میں، مقناطیسی سرکٹ ایئر گیپس کو مکمل طور پر ختم کرنا اور کم کرنا رساو کے بہاؤ کے نقصانات، اس طرح مؤثر طریقے سے آپریٹنگ شور اور بغیر بوجھ کے بجلی کی کھپت کو کم کرتے ہیں۔ مجموعی کور ڈھانچہ اعلی مقناطیسی سنترپتی مزاحمت کے ساتھ کمپیکٹ اور مستحکم ہے، طویل مدتی، ہموار سامان کو یقینی بناتا ہے آپریشن
1600kVA تیل میں ڈوبی ہوئی ڈسٹری بیوشن ٹرانسفارمر مختلف وائنڈنگ ڈیزائن کو استعمال کرتا ہے: ہائی وولٹیج وائنڈنگ ایک بیلناکار ڈھانچہ نمایاں کرتا ہے، جبکہ کم وولٹیج وائنڈنگ بیلناکار اور ورق کی قسم دونوں کو سپورٹ کرتی ہے۔ کنفیگریشنز یہ ڈیزائن شارٹ سرکٹ اور بجلی کے خلاف آلات کی مزاحمت کو نمایاں طور پر بڑھاتا ہے۔ ہڑتالیں، کنڈلی کی خرابی یا موجودہ اضافے کی وجہ سے ہونے والے نقصان کو روکنا۔ اعلی اور کا مرتکز انتظام کم وولٹیج کنڈلی مقناطیسی سرکٹ کی تقسیم کو بہتر بناتی ہے، زیادہ یکساں بجلی کی ترسیل کو یقینی بناتی ہے اور مجموعی طور پر آپریشنل کارکردگی کو بہتر بنانا۔
ٹینک کو ایک خصوصی نالیدار ٹینک پروڈکشن لائن کا استعمال کرتے ہوئے اعلی صحت سے متعلق کولڈ رولڈ اسٹیل سے بنایا گیا ہے۔ اس کی سطح کو پیٹرو کیمیکل گریڈ کی اینٹی سنکنرن کوٹنگ کے ساتھ ختم کیا گیا ہے، جو تیل کے خلاف طویل مدتی مزاحمت کی پیشکش کرتا ہے اور کیمیائی کٹاؤ، اسے مختلف سخت صنعتی ماحول کے لیے موزوں بناتا ہے۔ نالیدار ڈھانچہ کام کرتا ہے a دوہرا مقصد: یہ فل لوڈ آپریشن کے دوران درجہ حرارت میں اضافے کو مستحکم کرنے کے لیے گرمی کی موثر کھپت کی سہولت فراہم کرتا ہے۔ ٹرانسفارمر تیل کے تھرمل توسیع اور سکڑاؤ کو بھی ایڈجسٹ کرتے ہوئے مکمل طور پر مہر بند ڈھانچہ یونٹ کو ہوا سے الگ کرتا ہے، انسولیٹنگ آئل کی عمر کو کم کرتا ہے اور سامان کو نمایاں طور پر بڑھاتا ہے۔ سروس کی زندگی.
یونٹ ایک کلاس A موصلیت کا نظام لگاتا ہے، جس کی خصوصیت اعلی ڈائی الیکٹرک طاقت اور بہترین ہے۔ اعلی درجہ حرارت مزاحمت. اعلی اور کم وولٹیج کنڈلیوں کو مرتکز طریقے سے ترتیب دینے کے ساتھ، بین کنڈلی کا فرق اندرونی کو بہتر بنانے کے لیے ایک جامع ڈھانچہ کا استعمال کرتا ہے - کاغذ کی ٹیوب شیٹنگ کو تیل کے چھوٹے خلاء کے ساتھ جوڑ کر موصلیت کی ترتیب اور موصلیت کو ختم کرنا "ڈیڈ زونز۔" یہ مؤثر طریقے سے وولٹیج کو برداشت کرنے کی صلاحیت کو بڑھاتا ہے۔ موصلیت کا استحکام، ڈائی الیکٹرک خرابی اور خارج ہونے والی خرابیوں کو روکتا ہے، اس طرح محفوظ اور قابل اعتماد کو یقینی بناتا ہے طویل مدتی آپریشن.
Usune 1600kVA تیل میں ڈوبی ہوئی ڈسٹری بیوشن ٹرانسفارمر توانائی کی بچت کی شاندار کارکردگی پیش کرتا ہے، جس سے صارفین کے لیے بجلی کے سالانہ اخراجات اور کاربن کے اخراج میں نمایاں کمی آتی ہے۔ مندرجہ ذیل بنیادی فارمولے آلات کی آپریشنل قدر کی درست مقدار کے تعین کی اجازت دیتے ہیں:
1. سالانہ بجلی کی لاگت کا فارمولہ: سالانہ لاگت (CNY/سال) = [بغیر لوڈ نقصان (kW) + لوڈ نقصان (kW) × (اوسط لوڈ فیکٹر)²] × 365 دن × 24 گھنٹے × بجلی کی قیمت
2. کاربن کے اخراج کا فارمولا: سالانہ CO₂ اخراج = [کوئی بوجھ کا نقصان (kW) + لوڈ نقصان (kW) × (اوسط لوڈ فیکٹر)²] × 365 دن × 24 گھنٹے × کاربن کے اخراج کا عنصر (kg-CO₂/kWh)
انہی خصوصیات کے روایتی ٹرانسفارمرز کے مقابلے میں، اس پروڈکٹ میں بغیر لوڈ اور لوڈ کے نقصانات کم ہیں۔ 60% اوسط بوجھ کے عنصر کے ساتھ عام صنعتی آپریٹنگ حالات میں، یہ یونٹ بجلی کی اہم بچت حاصل کرتا ہے، براہ راست کارپوریٹ توانائی کے اخراجات کو کم کرتا ہے اور کاربن کے اخراج کو کم کرتا ہے۔ یہ "دوہری کاربن" پالیسی کے تقاضوں سے ہم آہنگ ہے، جس سے صارفین کے لیے اقتصادی اور ماحولیاتی قدر پیدا ہوتی ہے۔
| برائے نام صلاحیت (kVA) | HV (kV) | ہائی وولٹیج ٹیپنگ کی حد | LV (kV) | ویکٹر گروپ | بغیر بوجھ کا نقصان (kW) | بوجھ کا نقصان (کلو واٹ) | بغیر لوڈ کرنٹ (%) | رکاوٹ (%) | کل وزن (کلوگرام) | L×W × H (mm) | تنصیب کا مرکز / تنصیب کا سوراخ (ملی میٹر) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2.5% |
0.4 | Yyn0 Dyn11 |
100 | 630/600 | 1.8 | 4.0 | 335 | 1030×690×860 | 400x400/4xφ14 |
| 50 | 130 | 910/870 | 1.6 | 410 | 1045×700×925 | 400x400/4×φ14 | |||||
| 63 | 150 | 1090/1040 | 1.5 | 460 | 1075×710×940 | 400x400/4×φ14 | |||||
| 80 | 180 | 1310/1250 | 1.4 | 490 | 1080×715×995 | 400×400/4×φ19 | |||||
| 100 | 200 | 1580/1500 | 1.3 | 550 | 1110×730×1020 | 40×400(50)14×019 | |||||
| 125 | 240 | 1890/1800 | 1.2 | 615 | 1135×740×1035 | 40x×400(50)4×019 | |||||
| 160 | 280 | 2310/2200 | 1.1 | 695 | 1155×755×1050 | 550×550/4×φ19 | |||||
| 200 | 340 | 2730/2600 | 1 | 790 | 1200×770×1075 | 550×550/4×φ19 | |||||
| 250 | 400 | 3200/3050 | 0.9 | 930 | 1240×800×1100 | 550×550/4xφ19 | |||||
| 315 | 480 | 3830/3650 | 0.8 | 1110 | 1305×840×1120 | 550×550/4×φ19 | |||||
| 400 | 570 | 4520/4300 | 0.7 | 1290 | 1390×900×1160 | 660×660/4xφ19 | |||||
| 500 | 680 | 5410/5150 | 0.7 | 1510 | 1500×990×1195 | 660×660/4×φ19 | |||||
| 630 | 810 | 6200 | 0.6 | 4.5 | 1730 | 1580×1030×1305 | 660×660/4xφ19 | ||||
| 800 | 980 | 7500 | 0.6 | 2075 | 1705×1140×1360 | 820×820/4×φ19 | |||||
| 1000 | 1150 | 10300 | 0.5 | 2490 | 1730×1290×1395 | 820×820/4×φ19 | |||||
| 1250 | 1360 | 12000 | 0.4 | 2960 | 1780×1320×1480 | 820×820/4×φ19 | |||||
| 1600 | 1640 | 14500 | 0.4 | 3515 | 1890×1430×1520 | 820×820/4×φ19 | |||||
| 2000 | 1940 | 18300 | 0.4 | 5 | 4880 | 2050×1360×1840 | 820×820/4×φ19 | ||||
| 2500 | 2290 | 21200 | 0.4 | 6010 | 2170×1430×2015 | 1070×1070/4×φ19 |
نوٹ: 500 kVA اور اس سے نیچے کی درجہ بندی کی گنجائش والے ٹرانسفارمرز کے لیے، میز میں ریمپ کے اوپر لوڈ کی کمی ہے پر لاگو Dyn11 کنکشن گروپ، اور ریمپ کے نیچے لوڈ کا نقصان Yyn0 کنکشن گروپ پر لاگو ہوتا ہے۔
| برائے نام صلاحیت (kVA) | HV (kV) | ہائی وولٹیج ٹیپنگ کی حد | LV (kV) | ویکٹر گروپ | بغیر بوجھ کا نقصان (kW) | بوجھ کا نقصان (کلو واٹ) | بغیر لوڈ کرنٹ (%) | رکاوٹ (%) | کل وزن (کلوگرام) | L×W × H (mm) | تنصیب کا مرکز / تنصیب کا سوراخ (ملی میٹر) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2.5% |
0.4 | Yyn0 Dyn11 |
80 | 630/600 | 1.8 | 4.0 | 345 | 1175×685×925 | 400×400/4xφ14 |
| 50 | 100 | 910/870 | 1.6 | 430 | 1190×700×985 | 400×400/4xφ14 | |||||
| 63 | 110 | 1090/1040 | 1.5 | 500 | 1210×710×1015 | 400×400/4xφ14 | |||||
| 80 | 130 | 1310/1250 | 1.4 | 570 | 1240×730×1080 | 400×400/4xφ19 | |||||
| 100 | 150 | 1580/1500 | 1.3 | 590 | 1255×730×1095 | 400×400(550)4×Q19 | |||||
| 125 | 170 | 1890/1800 | 1.2 | 675 | 1300×740×1255 | 400×400(50)4×Q19 | |||||
| 160 | 200 | 2310/2200 | 1.1 | 755 | 1330×760×1275 | 550×550/4xφ19 | |||||
| 200 | 240 | 2730/2600 | 1 | 870 | 1360×770×1300 | 550×550/4xφ19 | |||||
| 250 | 290 | 3200/3050 | 0.9 | 1035 | 1390×800×1340 | 550×550/4xφ19 | |||||
| 315 | 340 | 3830/3650 | 0.8 | 1200 | 1440×820×1375 | 550×550/4xφ19 | |||||
| 400 | 410 | 4520/4300 | 0.7 | 1390 | 1470×830×1415 | 660×660/4xφ19 | |||||
| 500 | 480 | 5410/5150 | 0.7 | 1590 | 1545×950×1445 | 660×660/4xφ19 | |||||
| 630 | 570 | 6200 | 0.6 | 4.5 | 1950 | 1650×1000×1565 | 660×660/4xφ19 | ||||
| 800 | 700 | 7500 | 0.6 | 2375 | 1975×1060×1690 | 820×820/4xφ19 | |||||
| 1000 | 830 | 10300 | 0.5 | 2685 | 2160×1240×1725 | 820×820/4×φ19 | |||||
| 1250 | 970 | 12000 | 0.4 | 3110 | 2200×1260×1820 | 820×820/4xφ19 | |||||
| 1600 | 1170 | 14500 | 0.4 | 3800 | 2260×1320×1890 | 820×820/4xφ19 | |||||
| 2000 | 1550 | 18300 | 0.4 | 5 | 5005 | 2540×1290×2225 | 820×820/4xφ19 | ||||
| 2500 | 1830 | 21200 | 0.4 | 6310 | 2625×1360×2395 | 1070×1070/4×φ19 |
| برائے نام صلاحیت (kVA) | HV (kV) | ہائی وولٹیج ٹیپنگ کی حد | LV (kV) | ویکٹر گروپ | بغیر بوجھ کا نقصان (kW) | بوجھ کا نقصان (کلو واٹ) | بغیر لوڈ کرنٹ (%) | رکاوٹ (%) | کل وزن (کلوگرام) | L×W × H (mm) | تنصیب کا مرکز / تنصیب کا سوراخ (ملی میٹر) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2.5% |
0.4 | Yyn0 Dyn11 |
80 | 505/480 | 1.8 | 4.0 | 390 | 1210×705×935 | 400×400/4×φ14 |
| 50 | 100 | 730/695 | 1.6 | 495 | 1255×715×1020 | 400×400/4×φ14 | |||||
| 63 | 110 | 870/830 | 1.5 | 540 | 1240×725×1045 | 400×400/4×φ14 | |||||
| 80 | 130 | 1050/1000 | 1.4 | 620 | 1270×740×1105 | 400×400/4×φ19 | |||||
| 100 | 150 | 1265/1200 | 1.3 | 685 | 1295×750×1120 | 40×40(550)14×019 | |||||
| 125 | 170 | 1510/1440 | 1.2 | 775 | 1345×760×1285 | 40×400(550)14×019 | |||||
| 160 | 200 | 1850/1760 | 1.1 | 890 | 1360×780×1325 | 550×550/4×φ19 | |||||
| 200 | 240 | 2185/2080 | 1 | 1005 | 1415×790×1340 | 550×550/4×φ19 | |||||
| 250 | 290 | 2560/2440 | 0.9 | 1130 | 1450×810×1360 | 550×550/4×φ19 | |||||
| 315 | 340 | 3065/2920 | 0.8 | 1320 | 1495×830×1410 | 550×550/4×φ19 | |||||
| 400 | 410 | 3615/3440 | 0.7 | 1445 | 1510×840×1435 | 660×660/4×φ19 | |||||
| 500 | 480 | 4330/4120 | 0.7 | 1735 | 1555×855×1495 | 660×660/4×φ19 | |||||
| 630 | 570 | 4960 | 0.6 | 4.5 | 2080 | 1655×905×1610 | 660×660/4×φ19 | ||||
| 800 | 700 | 6000 | 0.6 | 2465 | 1960×910×1725 | 820×820/4×φ19 | |||||
| 1000 | 830 | 8240 | 0.5 | 2755 | 2060×1210×1765 | 820×820/4×φ19 | |||||
| 1250 | 970 | 9600 | 0.4 | 3480 | 1590×1120×1940 | 820×820/4×φ19 | |||||
| 1600 | 1170 | 11600 | 0.4 | 4110 | 1670×1180×1770 | 820×820/4×φ19 | |||||
| 2000 | 1550 | 14640 | 0.4 | 5 | 5610 | 2240×1140×2495 | 820×820/4×φ19 | ||||
| 2500 | 1830 | 16960 | 0.4 | 6735 | 2315×1210×2670 | 1070×1070/4×φ19 |
ایک پیشہ ور اور قابل اعتماد بجلی کے سازوسامان فراہم کنندہ کے طور پر، Usune کا 1600kVA 10kV تیل میں ڈوبا ہوا ڈسٹری بیوشن ٹرانسفارمر تھا۔ ڈونگائی ٹاؤن، لوفینگ، گوانگ ڈونگ میں شہری-دیہی گرڈ کی تزئین و آرائش کے منصوبے میں کامیابی کے ساتھ تعینات کیا گیا۔ تنصیب بجلی کی ناکافی صلاحیت اور غیر مستحکم سپلائی سے متعلق مقامی مسائل کو مؤثر طریقے سے حل کیا۔
اپ گریڈ کرنے سے پہلے، علاقے کے روایتی تقسیم کے آلات میں کافی صلاحیت کی کمی تھی۔ چوٹی موسم گرما کے دوران طلب، وولٹیج کے قطرے اور اوورلوڈ سے متاثرہ ٹرپ جیسے مسائل عام تھے، جو رہائشی بجلی کو بری طرح متاثر کر رہے تھے۔ چھوٹے اور مائیکرو انٹرپرائزز کا استعمال اور آپریشن۔ 2026 میں، مقامی پاور سپلائی بیورو نے گرڈ کو اپ گریڈ کرنے کا آغاز کیا۔ پروجیکٹ مصنوعات کی کارکردگی، توانائی کی بچت کی صلاحیتوں، اور آپریشنل کے کثیر جہتی موازنہ کے بعد استحکام، انہوں نے Usune کے اعلی کارکردگی والے تیل میں ڈوبے ہوئے ڈسٹری بیوشن ٹرانسفارمر کا انتخاب کیا۔
پروجیکٹ نے پہلے سے تیار شدہ سب اسٹیشن کی تنصیب کا ماڈل استعمال کیا۔ ایک بار شروع ہونے کے بعد، سازوسامان کی خصوصیات کم نقصانات، کم شور، اور بہترین تھری فیز بیلنس نے خطے کی پاور سپلائی کی رکاوٹوں کو مؤثر طریقے سے ختم کیا۔ یونٹ غیر معمولی شور یا ہارمونک کے بغیر اعلی درجہ حرارت، زیادہ بوجھ والے موسم گرما کے حالات میں مستحکم طور پر کام کرتا ہے مداخلت پیمائش شدہ اعداد و شمار سے پتہ چلتا ہے کہ سامان کے نقصانات معیاری ٹرانسفارمرز کی میٹنگ سے کہیں کم ہیں۔ قومی معیارات؛ سالانہ گرڈ بجلی کے اخراجات میں 18 فیصد سے زیادہ کی کمی واقع ہوئی، اس کے ساتھ کاربن کے اخراج میں بھی کمی آئی۔ یہ مستحکم بجلی کی فراہمی رہائشیوں کے لیے قابل اعتماد بجلی اور مقامی پروسیسنگ کے لیے مسلسل پیداوار کو یقینی بناتی ہے۔ انٹرپرائزز، مشرقی گوانگ ڈونگ میں توانائی کی بچت گرڈ کی تزئین و آرائش کے لیے ایک معیار کے طور پر پروجیکٹ کو قائم کرتے ہیں۔
پروڈکٹ لائن 10kV، 20kV، اور 36kV کی وولٹیج کی سطحوں کا احاطہ کرتی ہے، جو غیر معمولی موافقت کی پیشکش کرتی ہے۔ یہ بنیادی طور پر ہے۔ شہری-دیہی گرڈ کو اپ گریڈ کرنے، صنعتی اور کان کنی کے اداروں کے لیے بجلی کی تقسیم، اور اس میں تعیناتی کے لیے استعمال کیا جاتا ہے۔ سخت صنعتی ماحول جیسے کیمیکل اور فوڈ پروسیسنگ پلانٹس۔ یہ پہلے سے تیار شدہ کے ساتھ مطابقت رکھتا ہے۔ انکلوژرز اور مشترکہ سب سٹیشنز، اور سرنگ انجینئرنگ جیسے منظرناموں کے ہائی پاور سپلائی کے مطالبات کو پورا کرتا ہے منصوبے اور بڑے تجارتی کمپلیکس۔
اسی صلاحیت کے روایتی ٹرانسفارمرز کے مقابلے میں، یہ پروڈکٹ چار اہم فوائد پیش کرتا ہے: پہلا، 3D بغیر کسی خلا کے مقناطیسی سرکٹ کے ساتھ زخم کے بنیادی ڈیزائن کے نتیجے میں نقصانات کم ہوتے ہیں اور شور کم ہوتا ہے۔ دوسرا، مرضی کے مطابق کنڈلی اور موصلیت کا ڈھانچہ اعلی شارٹ سرکٹ مزاحمت اور بہتر آپریشنل حفاظت فراہم کرتا ہے۔ تیسری، صنعتی درجے کا، سنکنرن مزاحم نالیدار تیل کا ٹینک سخت آپریٹنگ حالات کے لیے موزوں ہے اور اس کو یقینی بناتا ہے طویل سروس کی زندگی؛ اور چوتھا، درست تین فیز توازن تھرڈ آرڈر ہارمونکس کو دباتا ہے، مزید کو یقینی بناتا ہے۔ مستحکم بجلی کی فراہمی کے معیار.
آلات میں تیل کے ٹینک کا مکمل طور پر مہر بند ڈھانچہ ہے جو یونٹ کو ہوا سے الگ کرتا ہے، اس طرح عمر بڑھنے میں تاخیر ہوتی ہے۔ موصلیت کا تیل اور 20 سال سے زیادہ کی خدمت زندگی کو چالو کرنا۔ ایک بالغ، قابل اعتماد ڈیزائن اور ایک انتہائی کے ساتھ کم ناکامی کی شرح، یونٹ کو بار بار دیکھ بھال کی ضرورت نہیں ہے - صرف تیل کی سطح اور آپریٹنگ کی متواتر جانچ پڑتال شور کی ضرورت ہے. روایتی ٹرانسفارمرز کے مقابلے میں، یہ لیبر اور متعلقہ مادی اخراجات کو نمایاں طور پر کم کرتا ہے۔ آپریشن اور دیکھ بھال کے ساتھ، اس کے پورے لائف سائیکل پر اعلیٰ لاگت کی تاثیر پیش کرتا ہے۔
