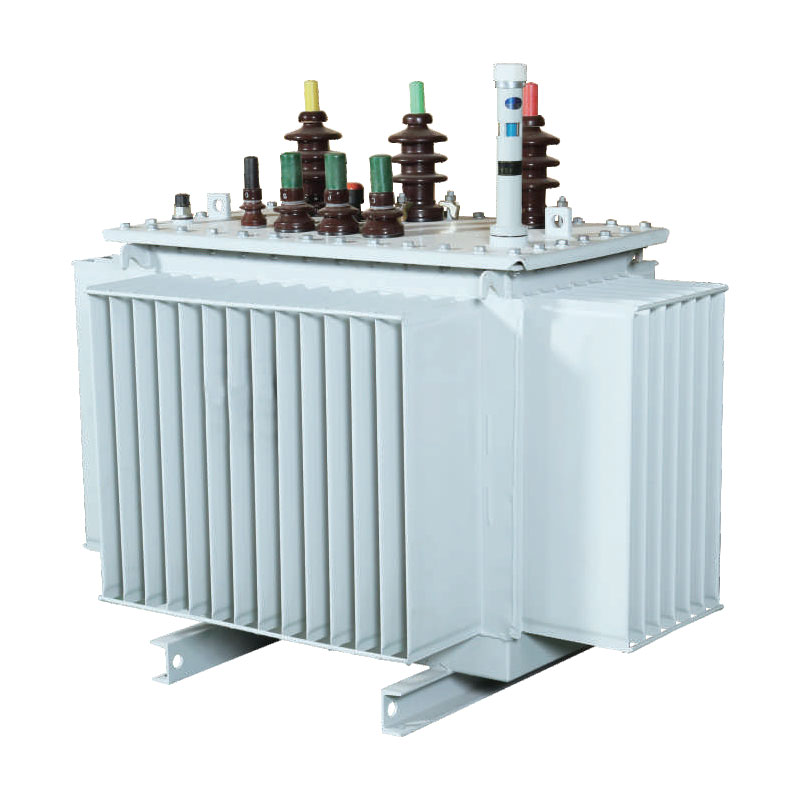

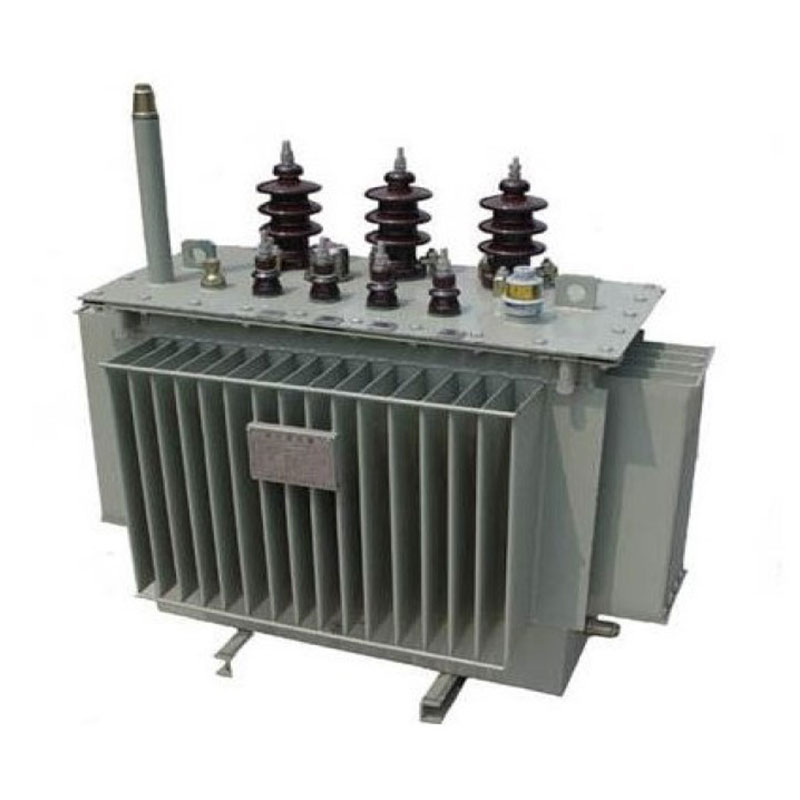

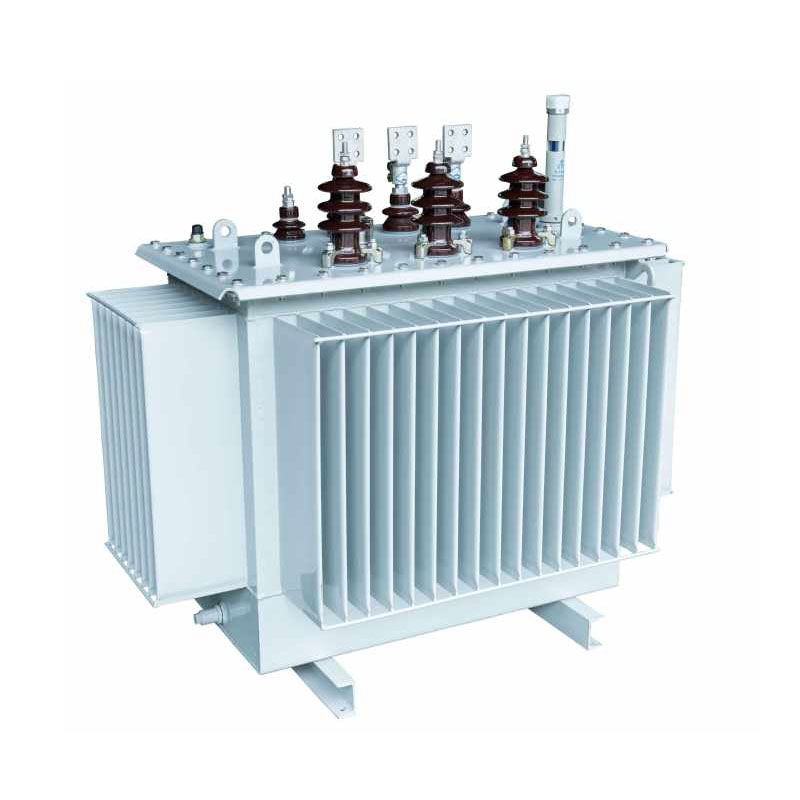

630kVA تیل میں ڈوبا ہوا سیلف کولڈ ٹرانسفارمر

Usune 630kVA تیل میں ڈوبا ہوا سیلف کولڈ ٹرانسفارمر ایک اعلی کارکردگی والا پاور ڈسٹری بیوشن یونٹ ہے جو Zhejiang Usune Electric Co., Ltd. کے ذریعے شروع کیا گیا ہے، جو 10kV، 20kV اور 36kV سمیت متعدد وولٹیج کی سطحوں کے ساتھ مطابقت رکھتا ہے۔ ایک 3D زخم کے بنیادی ڈھانچے کو نمایاں کرتا ہے — جس کی خصوصیت بغیر کسی مقناطیسی سرکٹ اور کمپیکٹ وائنڈنگز سے ہوتی ہے — یہ فوائد پیش کرتا ہے جیسے کم نقصان، کم شور، تین فیز بیلنس، اور مضبوط شارٹ سرکٹ مزاحمت۔ کلاس A کی موصلیت اور سنکنرن مزاحم نالیدار تیل کے ٹینک سے لیس، یہ مستحکم آپریشن اور طویل سروس کی زندگی کو یقینی بناتا ہے۔ چین کی پاور انڈسٹری میں کوالٹی مینوفیکچرر کے طور پر، Usune شہری اور دیہی گرڈ اپ گریڈ، صنعتی اور کان کنی بجلی کی فراہمی، اور ماڈیولر یا پہلے سے تیار شدہ سب سٹیشنوں کے لیے وسیع پیمانے پر موزوں پروڈکٹ پیش کرتا ہے۔ اس کی توانائی کی بچت کی شاندار کارکردگی اسے جدید پاور انفراسٹرکچر کے لیے ایک ترجیحی انتخاب بناتی ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

یہ 630kVA تیل میں ڈوبا ہوا سیلف کولڈ ٹرانسفارمر اعلیٰ کارکردگی کی تقسیم کی نئی نسل کی نمائندگی کرتا ہے۔ ٹرانسفارمرز اس کا بنیادی حصہ ایک 3D زخم کے ڈیزائن کا استعمال کرتا ہے جس کی بنیاد ایک مساوی مثلث کی ترتیب پر ہوتی ہے، جس سے مختصر ترین کو یقینی بنایا جاتا ہے۔ اور تینوں مراحل کے لیے مساوی لمبائی والے مقناطیسی راستے صفر ہوا کے فرق کے ساتھ، جبکہ کور کالم کراس سیکشن ایک دائرے کا تخمینہ لگاتا ہے۔ روایتی آلات کے مقابلے میں، یہ مؤثر طریقے سے نقصانات اور شور کو کم کرتا ہے، عین مطابق حاصل کرتا ہے۔ تھری فیز بیلنس، تیسرے ہارمونکس کو دباتا ہے، اور نمایاں طور پر بہتر برقی کارکردگی پیش کرتا ہے۔

10kV، 20kV، اور 36kV کے وولٹیج کی سطح کو سپورٹ کرنے والا، یونٹ تیل میں ڈوبی ہوئی خود کو ٹھنڈا کرنے کا طریقہ استعمال کرتا ہے جس کے لیے کوئی ضرورت نہیں ہوتی ہے۔ بیرونی کولنگ کا سامان، آسان آپریشن اور دیکھ بھال کو یقینی بنانے کے ساتھ ساتھ مختلف کام کرنے کے لیے مضبوط موافقت حالات یہ بڑے پیمانے پر شہری اور دیہی گرڈز، صنعتی اور کان کنی کے اداروں اور مربوط سب اسٹیشن میں استعمال ہوتا ہے۔ ایپلی کیشنز ایک پختہ سپلائی چین کی پشت پناہی سے، Usune — ایک قابل اعتماد بجلی کا سامان فراہم کرنے والا — معیاری فراہم کرتا ہے، عالمی صارفین کے لیے اعلیٰ معیار کی مصنوعات اور جامع معاون خدمات۔

بنیادی ساختی خصوصیات اور تکنیکی فوائد

1. اعلی صحت سے متعلق، کم نقصان کور

کور اعلی پارگمیتا اناج پر مبنی سلکان اسٹیل شیٹس سے بنایا گیا ہے، درآمد شدہ GEORG کا استعمال کرتے ہوئے پروسیس کیا گیا ہے۔ مقناطیسی سرکٹ ایئر گیپس کو مکمل طور پر ختم کرنے کے لیے کراس کٹنگ کا سامان اور 45° سیملیس سپلائینگ تکنیک۔ دی شیٹس ایک کثیر مرحلہ سرکلر کراس سیکشن میں بنتی ہیں، نمایاں طور پر مقناطیسی ہچکچاہٹ کو کم کرتی ہیں، بغیر بوجھ نقصانات، اور آپریٹنگ شور. یہ ڈیزائن روایتی ٹرانسفارمرز جیسے تھری فیز میں عام مسائل کو حل کرتا ہے۔ عدم توازن اور زیادہ نقصانات - اس طرح طویل مدتی، کم کھپت کے آپریشن کو یقینی بناتا ہے۔

2. اعلی طاقت، اثر مزاحم کنڈلی کی ساخت

ہائی وولٹیج وائنڈنگ ایک بیلناکار ڈھانچے کا استعمال کرتی ہے، جبکہ کم وولٹیج وائنڈنگ کے درمیان انتخاب پیش کرتا ہے۔ مخصوص آپریٹنگ حالات کے مطابق سلنڈر اور ورق کنفیگریشنز۔ یہ ڈیزائن مقناطیسی بہاؤ کو بہتر بناتا ہے۔ تقسیم، شارٹ سرکٹ اور بجلی کے اضافے کے خلاف آلات کی مزاحمت کو مؤثر طریقے سے بڑھاتا ہے جبکہ مقامی حد سے زیادہ گرمی کو روکنا۔ یہ اعلی آپریشنل استحکام اور مداخلت کے خلاف مزاحمت کو یقینی بناتا ہے۔ پیچیدہ ماحول جیسے صنعتی سائٹس اور آؤٹ ڈور پاور گرڈ کے لیے موزوں ہے۔

3. سنکنرن مزاحم، پائیدار نالیدار آئل ٹینک

ٹینک ایک مخصوص نالیدار ٹینک پروڈکشن لائن کا استعمال کرتے ہوئے صحت سے متعلق کولڈ رولڈ اسٹیل سے تیار کیا گیا ہے۔ ایک اینٹی سنکنرن سطح کی کوٹنگ کی خصوصیات ہے، جو اسے تیل کی نمائش جیسے سخت حالات کا مقابلہ کرنے کے قابل بناتی ہے۔ کیمیائی سنکنرن. نالیدار ڈیزائن انکولی اخترتی کے ساتھ موثر گرمی کی کھپت کو یکجا کرتا ہے۔ صلاحیتیں یہ موصل تیل کے تھرمل توسیع اور سکڑاؤ کو ایڈجسٹ کرتا ہے، مکمل ہوا کو برقرار رکھتا ہے تیل کی عمر کو روکنے کے لئے مہر لگاتا ہے، اور سامان کی سروس کی زندگی کو نمایاں طور پر بڑھاتا ہے.

4. ہائی سیفٹی موصلیت کا ڈھانچہ

630kVA تیل میں ڈوبا ہوا سیلف ٹھنڈا ٹرانسفارمر ایک کلاس A موصلیت کا ڈھانچہ استعمال کرتا ہے جس میں متمرکز اعلی اور کم وولٹیج وائنڈنگز انٹر کوائل موصلیت ایک جامع ڈیزائن کا استعمال کرتی ہے - پیپر بورڈ آستینوں کو چھوٹے کے ساتھ جوڑ کر تیل کے فرق - اعلی ڈائی الیکٹرک طاقت اور سگ ماہی کی بہترین کارکردگی کو یقینی بنانے کے لیے۔ یہ ڈیزائن مؤثر طریقے سے کم کرتا ہے۔ حفاظتی خطرات جیسے رساو، شارٹ سرکٹس، اور موصلیت کی خرابی، 24 گھنٹے مسلسل آپریشن کی حمایت کرتی ہے، اور بجلی کی حفاظت کے قومی معیارات کے مطابق۔

پروڈکٹ کی قسم

630kVA Oil Immersed Self Cooled Transformer

توانائی کے تحفظ اور اقتصادی فائدے کا تجزیہ

630kVA تیل میں ڈوبا ہوا سیلف کولڈ ٹرانسفارمر توانائی کی بچت اور کاربن کو کم کرنے کی غیر معمولی صلاحیتیں پیش کرتا ہے۔ معیاری فارمولے بجلی کی سالانہ لاگت اور کاربن کے اخراج کا درست حساب کتاب کرنے کی اجازت دیتے ہیں کارپوریٹ توانائی کی کارکردگی کے اپ گریڈ اور لاگت کے انتظام کے لیے ڈیٹا پر مبنی تعاون۔ بنیادی فارمولے درج ذیل ہیں:

1. سالانہ بجلی کی لاگت کا فارمولہ: سالانہ بجلی کی لاگت (CNY/سال) = [نان لوڈ نقصان (kW) + لوڈ نقصان (kW) × (اوسط لوڈ فیکٹر)²] × 365 × 24 × بجلی کی قیمت
2. سالانہ CO₂ اخراج کا فارمولا: سالانہ کاربن اخراج (کلوگرام) = [بغیر لوڈ نقصان (kW) + لوڈ نقصان (kW) × (اوسط لوڈ فیکٹر)²] × 365 × 24 × کاربن کے اخراج کا عنصر (kg-CO₂/kWh)

روایتی، پرانے ٹرانسفارمرز کے مقابلے، اس پروڈکٹ میں نمایاں طور پر کم لوڈ اور لوڈ ہونے والے نقصانات نمایاں ہیں گرین پاور اپ گریڈ پالیسیوں کے ساتھ سیدھ میں بجلی کے اخراجات اور کاربن کے اخراج کو کم کرنا۔ یہ اعلی پیش کرتا ہے۔ طویل مدتی آپریشن کے لیے لاگت کی تاثیر اور ایک مختصر ادائیگی کی مدت، اقتصادی اور ماحولیاتی قدر دونوں فراہم کرتی ہے۔

تکنیکی پیرامیٹرز

10kV S11 سیریز تھری فیز آئل ڈوبی ڈسٹری بیوشن ٹرانسفارمر

برائے نام صلاحیت (kVA)	HV (kV)	ہائی وولٹیج ٹیپنگ کی حد	LV (kV)	ویکٹر گروپ	بغیر بوجھ کا نقصان (kW)	بوجھ کا نقصان (کلو واٹ)	بغیر لوڈ کرنٹ (%)	رکاوٹ (%)	کل وزن (کلوگرام)	L×W × H (mm)	تنصیب کا مرکز / تنصیب کا سوراخ (ملی میٹر)
30	6 6.3 10 10.5 11	±5% ±2×2.5%	0.4	Yyn0 Dyn11	100	630/600	1.8	4.0	335	1030×690×860	400x400/4xφ14
50					130	910/870	1.6		410	1045×700×925	400x400/4×φ14
63					150	1090/1040	1.5		460	1075×710×940	400x400/4×φ14
80					180	1310/1250	1.4		490	1080×715×995	400×400/4×φ19
100					200	1580/1500	1.3		550	1110×730×1020	40×400(50)14×019
125					240	1890/1800	1.2		615	1135×740×1035	40x×400(50)4×019
160					280	2310/2200	1.1		695	1155×755×1050	550×550/4×φ19
200					340	2730/2600	1		790	1200×770×1075	550×550/4×φ19
250					400	3200/3050	0.9		930	1240×800×1100	550×550/4xφ19
315					480	3830/3650	0.8		1110	1305×840×1120	550×550/4×φ19
400					570	4520/4300	0.7		1290	1390×900×1160	660×660/4xφ19
500					680	5410/5150	0.7		1510	1500×990×1195	660×660/4×φ19
630					810	6200	0.6	4.5	1730	1580×1030×1305	660×660/4xφ19
800					980	7500	0.6		2075	1705×1140×1360	820×820/4×φ19
1000					1150	10300	0.5		2490	1730×1290×1395	820×820/4×φ19
1250					1360	12000	0.4		2960	1780×1320×1480	820×820/4×φ19
1600					1640	14500	0.4		3515	1890×1430×1520	820×820/4×φ19
2000					1940	18300	0.4	5	4880	2050×1360×1840	820×820/4×φ19
2500					2290	21200	0.4	5	6010	2170×1430×2015	1070×1070/4×φ19

نوٹ: 500 kVA اور اس سے نیچے کی درجہ بندی کی گنجائش والے ٹرانسفارمرز کے لیے، میز میں ریمپ کے اوپر لوڈ کی کمی ہے پر لاگو Dyn11 کنکشن گروپ، اور ریمپ کے نیچے لوڈ کا نقصان Yyn0 کنکشن گروپ پر لاگو ہوتا ہے۔

10kV S13 سیریز کا تھری فیز ol-immersed ڈسٹری بیوشن ٹرانسفارمر

برائے نام صلاحیت (kVA)	HV (kV)	ہائی وولٹیج ٹیپنگ کی حد	LV (kV)	ویکٹر گروپ	بغیر بوجھ کا نقصان (kW)	بوجھ کا نقصان (کلو واٹ)	بغیر لوڈ کرنٹ (%)	رکاوٹ (%)	کل وزن (کلوگرام)	L×W × H (mm)	تنصیب کا مرکز / تنصیب کا سوراخ (ملی میٹر)
30	6 6.3 10 10.5 11	±5% ±2×2.5%	0.4	Yyn0 Dyn11	80	630/600	1.8	4.0	345	1175×685×925	400×400/4xφ14
50					100	910/870	1.6		430	1190×700×985	400×400/4xφ14
63					110	1090/1040	1.5		500	1210×710×1015	400×400/4xφ14
80					130	1310/1250	1.4		570	1240×730×1080	400×400/4xφ19
100					150	1580/1500	1.3		590	1255×730×1095	400×400(550)4×Q19
125					170	1890/1800	1.2		675	1300×740×1255	400×400(50)4×Q19
160					200	2310/2200	1.1		755	1330×760×1275	550×550/4xφ19
200					240	2730/2600	1		870	1360×770×1300	550×550/4xφ19
250					290	3200/3050	0.9		1035	1390×800×1340	550×550/4xφ19
315					340	3830/3650	0.8		1200	1440×820×1375	550×550/4xφ19
400					410	4520/4300	0.7		1390	1470×830×1415	660×660/4xφ19
500					480	5410/5150	0.7		1590	1545×950×1445	660×660/4xφ19
630					570	6200	0.6	4.5	1950	1650×1000×1565	660×660/4xφ19
800					700	7500	0.6		2375	1975×1060×1690	820×820/4xφ19
1000					830	10300	0.5		2685	2160×1240×1725	820×820/4×φ19
1250					970	12000	0.4		3110	2200×1260×1820	820×820/4xφ19
1600					1170	14500	0.4		3800	2260×1320×1890	820×820/4xφ19
2000					1550	18300	0.4	5	5005	2540×1290×2225	820×820/4xφ19
2500					1830	21200	0.4	5	6310	2625×1360×2395	1070×1070/4×φ19

10kV S14 سیریز تھری فیز آئل ڈوبی ڈسٹری بیوشن ٹرانسفارمر

برائے نام صلاحیت (kVA)	HV (kV)	ہائی وولٹیج ٹیپنگ کی حد	LV (kV)	ویکٹر گروپ	بغیر بوجھ کا نقصان (kW)	بوجھ کا نقصان (کلو واٹ)	بغیر لوڈ کرنٹ (%)	رکاوٹ (%)	کل وزن (کلوگرام)	L×W × H (mm)	تنصیب کا مرکز / تنصیب کا سوراخ (ملی میٹر)
30	6 6.3 10 10.5 11	±5% ±2×2.5%	0.4	Yyn0 Dyn11	80	505/480	1.8	4.0	390	1210×705×935	400×400/4×φ14
50					100	730/695	1.6		495	1255×715×1020	400×400/4×φ14
63					110	870/830	1.5		540	1240×725×1045	400×400/4×φ14
80					130	1050/1000	1.4		620	1270×740×1105	400×400/4×φ19
100					150	1265/1200	1.3		685	1295×750×1120	40×40(550)14×019
125					170	1510/1440	1.2		775	1345×760×1285	40×400(550)14×019
160					200	1850/1760	1.1		890	1360×780×1325	550×550/4×φ19
200					240	2185/2080	1		1005	1415×790×1340	550×550/4×φ19
250					290	2560/2440	0.9		1130	1450×810×1360	550×550/4×φ19
315					340	3065/2920	0.8		1320	1495×830×1410	550×550/4×φ19
400					410	3615/3440	0.7		1445	1510×840×1435	660×660/4×φ19
500					480	4330/4120	0.7		1735	1555×855×1495	660×660/4×φ19
630					570	4960	0.6	4.5	2080	1655×905×1610	660×660/4×φ19
800					700	6000	0.6		2465	1960×910×1725	820×820/4×φ19
1000					830	8240	0.5		2755	2060×1210×1765	820×820/4×φ19
1250					970	9600	0.4		3480	1590×1120×1940	820×820/4×φ19
1600					1170	11600	0.4		4110	1670×1180×1770	820×820/4×φ19
2000					1550	14640	0.4	5	5610	2240×1140×2495	820×820/4×φ19
2500					1830	16960	0.4	5	6735	2315×1210×2670	1070×1070/4×φ19

پروجیکٹ حوالہ

کاس اسپیس راکٹ لانچ پروجیکٹ

Cas-space Rocket Launch Project

ٹیسٹ رپورٹ

حقیقی دنیا کی درخواست کے کیسز

1. شہری اور دیہی گرڈ اپ گریڈ پروجیکٹ

ژی جیانگ میں دیہی گرڈ اپ گریڈ کے منصوبے میں پرانے، زیادہ نقصان والے آلات کو بیچوں میں تبدیل کر دیا گیا۔ خطاب کرتے ہوئے۔ اہم بوجھ کے اتار چڑھاو، تین مرحلے کا عدم توازن، اور ضرورت سے زیادہ ہارمونکس جیسے مسائل، یہ پروڈکٹ - وولٹیج کے استحکام اور توازن کے لیے 3D زخم کور کے فوائد سے فائدہ اٹھانا - بنیادی طور پر بہتر ہوا بجلی کی فراہمی کے معیار. فیلڈ کی پیمائش نے فی یونٹ بغیر لوڈ ہونے والے نقصان میں 30% سے زیادہ کی کمی اور 40% کی کمی ظاہر کی تقسیم کے علاقے کے لیے بجلی کی فراہمی کی ناکامی کی شرح۔ یونٹ پیچیدہ دیہی آپریٹنگ کے لئے اچھی طرح سے موزوں ہے۔ حالات، توانائی کے موثر گرڈ اپ گریڈ کی سہولت فراہم کرنا۔

2. ہیوی ڈیوٹی ٹرک چارجنگ اسٹیشن پروجیکٹ

سوزو میں ایک ہیوی ڈیوٹی ٹرک چارجنگ اسٹیشن نے اس ٹرانسفارمر ماڈل کے متعدد یونٹس کو سپورٹ کرنے کے لیے تعینات کیا آپریشن جس میں چارجنگ پائلز کا بار بار شروع ہونا/روکنا اور اچانک بوجھ میں تبدیلی شامل ہے۔ بہترین گرمی کے ساتھ کھپت کی کارکردگی (تیل میں ڈوبی ہوئی خود کولنگ)، ٹرانسفارمر مستحکم اور قابل کنٹرول کنڈلی کو برقرار رکھتا ہے زیادہ گرمی سے متعلق دوروں کے بغیر فل لوڈ آپریشن کے دوران درجہ حرارت۔ یہ 24 گھنٹے بلاتعطل کو یقینی بناتا ہے۔ اسٹیشن آپریشن، مؤثر طریقے سے دیکھ بھال اور ڈاؤن ٹائم سے وابستہ اخراجات کو کم کرتا ہے۔

اکثر پوچھے گئے سوالات

Q1: Usune 630kVA آئل ڈوبی سیلف کولڈ کے ساتھ کون سے وولٹیج کی سطح اور درخواست کے منظر نامے مطابقت رکھتے ہیں؟ ٹرانسفارمر؟

پروڈکٹ تمام مین اسٹریم ہائی وولٹیج ریٹنگز (10kV، 20kV، اور 36kV) کو سپورٹ کرتی ہے اور ایپلی کیشنز کے لیے موزوں ہے جیسے شہری اور دیہی گرڈ اپ گریڈ، صنعتی اور کان کنی بجلی کی تقسیم، چارجنگ اسٹیشن، اور پہلے سے تیار شدہ یا ماڈیولر سب اسٹیشنز۔ اس میں پنکھے سے پاک، آئل ڈوبی سیلف کولنگ ڈیزائن ہے جو آؤٹ ڈور کے لیے موزوں ہے۔ تنصیب؛ یہ درجہ حرارت کی انتہا، دھول اور ہلکے سنکنرن کے خلاف مزاحم ہے، غیر معمولی موافقت کی پیشکش کرتا ہے مختلف آپریٹنگ حالات میں۔

Q2: اس ٹرانسفارمر کے توانائی کی بچت کے مخصوص فوائد کیا ہیں، اور یہ اخراجات کیسے کم کرتا ہے؟

مصنوعات کی توانائی کی بچت کی بنیادی خصوصیت اس کی تھری ڈی گیپلیس زخم کی بنیادی ساخت ہے، جو مقناطیسی کو نمایاں طور پر کم کرتی ہے۔ ہارمونک اور گرمی سے متعلق نقصانات کو مؤثر طریقے سے کم کرتے ہوئے سرکٹ، نو لوڈ، اور بوجھ کے نقصانات۔ معیار کے تحت آپریٹنگ حالات، یہ توانائی کی مجموعی کھپت کو روایتی آلات کے مقابلے میں 20%-30% تک کم کرتا ہے۔ ایک ہی صلاحیت. اس سے بجلی کے سالانہ اخراجات میں نمایاں بچت ہوتی ہے اور کاربن کے اخراج میں کمی ہوتی ہے، سیدھ میں سبز توانائی کی پالیسیوں اور بقایا طویل مدتی اقتصادی فوائد کی فراہمی کے ساتھ۔

Q3: آلات کی خدمت زندگی اور روزانہ آپریشن اور دیکھ بھال (O&M) کے بارے میں کیا فوائد ہیں؟

یہ سامان ہوا سے الگ تھلگ نالیدار آئل ٹینک اور کلاس A اینٹی کورروشن موصلیت کا مواد استعمال کرتا ہے، جو تیل اور خود یونٹ کی عمر کو نمایاں طور پر روکتا ہے، جس کے نتیجے میں معیار سے زیادہ طویل سروس کی زندگی ہوتی ہے۔ ٹرانسفارمرز یہ ناکامی کی کم شرح اور جھٹکے اور مداخلت کے خلاف مضبوط مزاحمت کا حامل ہے۔ معمول کی دیکھ بھال صرف تیل کی سطح اور موصلیت کی حیثیت کی وقتا فوقتا جانچ کی ضرورت ہوتی ہے، جس سے O&M کو آسان اور سرمایہ کاری مؤثر بنایا جاتا ہے۔ ایسے منظرناموں کے لیے جن کے لیے طویل مدتی، بلاتعطل آپریشن کی ضرورت ہوتی ہے۔
