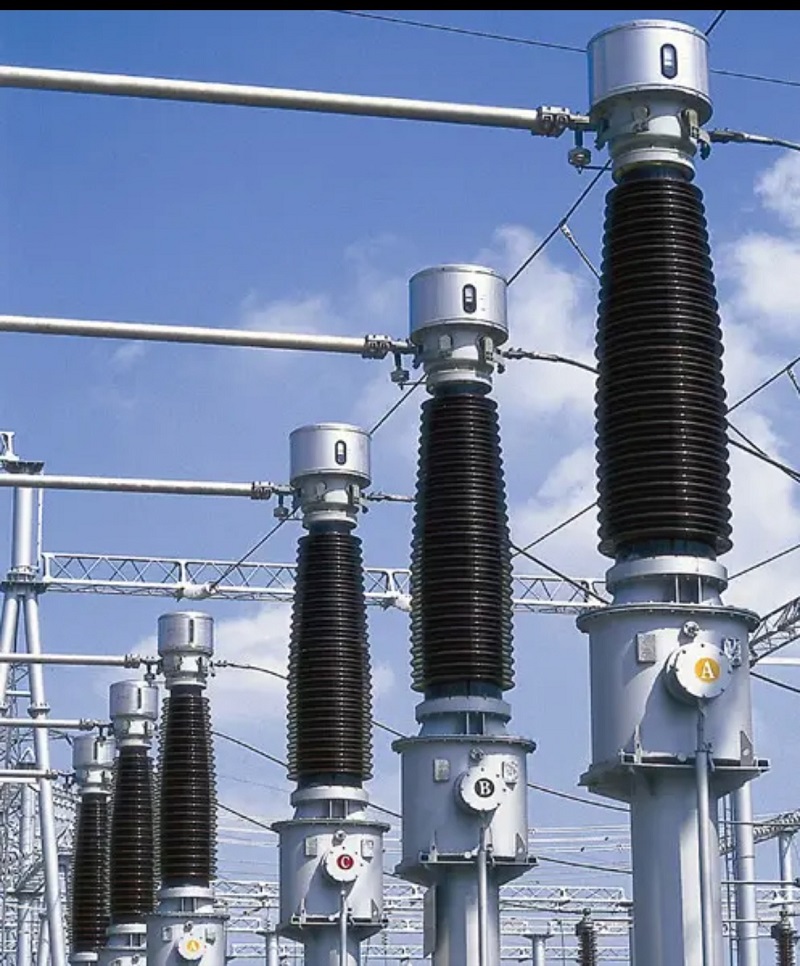

LB6-110kV کرنٹ ٹرانسفارمرایک ہائی وولٹیج کرنٹ ٹرانسفارمر ہے جو 110kV AC پاور سسٹمز میں موجودہ پیمائش، توانائی کی پیمائش اور ریلے کے تحفظ کے لیے ڈیزائن کیا گیا ہے۔ 50Hz اور 60Hz برقی نیٹ ورکس کے لیے موزوں، یہ ٹرانسفارمر سب اسٹیشنز، پاور ٹرانسمیشن سسٹمز اور صنعتی بجلی کی سہولیات کے لیے مستحکم کارکردگی اور اعلیٰ پیمائش کی درستگی فراہم کرتا ہے۔
اعلی درجے کی تیل میں ڈوبی ہوئی موصلیت کی ٹیکنالوجی اور مکمل طور پر سیل شدہ ڈھانچے کے ساتھ، LB6-110kV کرنٹ ٹرانسفارمر بہترین برقی موصلیت، قابل بھروسہ آپریشن اور طویل سروس کی زندگی کو ہائی وولٹیج کے کام کرنے والے حالات کے تحت فراہم کرتا ہے۔
LB6-110kV سیریز کا موجودہ ٹرانسفارمر ہائی وولٹیج پاور ایپلی کیشنز کے لیے پیشہ ورانہ ڈیزائن اپناتا ہے۔ مصنوعات کا ماڈل اس کی اہم تکنیکی خصوصیات کی نمائندگی کرتا ہے:
ٹرانسفارمر متعدد سیکنڈری وائنڈنگز سے لیس ہے، جس میں ایکوریسی کلاس 0.5 کے ساتھ ایک میٹرنگ وائنڈنگ اور تین پروٹیکشن وائنڈنگز شامل ہیں۔ متعدد ثانوی وائنڈنگ کنفیگریشن پاور سسٹم کی مختلف ضروریات کے لیے قابل اعتماد موجودہ پیمائش اور تحفظ کے افعال کو قابل بناتی ہے۔
LB6-110kV کرنٹ ٹرانسفارمرآئل کنزرویٹر پر بیرونی کنیکٹنگ پیس کے کنکشن کے طریقہ کار کو تبدیل کرکے متعدد موجودہ تناسب کی ترتیب کو سپورٹ کرتا ہے۔ سیریز میں منسلک ہونے پر، موجودہ تناسب a/c ہے، جبکہ متوازی کنکشن 2*a/c کا موجودہ تناسب فراہم کرتا ہے۔
یہ لچکدار ڈیزائن ایک ہی ٹرانسفارمر ماڈل کو مختلف آپریٹنگ ضروریات کے مطابق ڈھالنے، آلات کی تبدیلی کے اخراجات کو کم کرنے اور ہائی وولٹیج پاور سسٹمز میں ایپلیکیشن کی استعداد کو بہتر بنانے کی اجازت دیتا ہے۔
LB6-110kV کرنٹ ٹرانسفارمر مختلف ماحولیاتی حالات میں قابل اعتماد طریقے سے کام کرنے کے لیے ڈیزائن کیا گیا ہے:
کم درجہ حرارت یا خصوصی ماحولیاتی ضروریات والی ایپلی کیشنز کے لیے، پراجیکٹ کے حالات کے مطابق کارخانہ دار کے ساتھ حسب ضرورت حل پر بات کی جا سکتی ہے۔
LB6-110kV کرنٹ ٹرانسفارمر تیل میں ڈوبے ہوئے ڈھانچے کو اپناتا ہے جس میں فیول ٹینک، ٹرانسفارمر باڈی، چینی مٹی کے برتن بشنگ، آئل کنزرویٹر اور ایکسپینڈر ہوتا ہے۔ ٹرانسفارمر کی باڈی موصلیت کے تیل میں ڈوبی ہوئی ہے اور اس میں بنیادی اور ثانوی وائنڈنگز ہیں جو مستحکم برقی کارکردگی کے لیے ڈیزائن کی گئی ہیں۔
پرائمری وائنڈنگ U کے سائز کا ڈھانچہ اپناتی ہے۔ مرکزی موصلیت کا نظام کپیسیٹیو آئل پیپر انسولیشن ٹیکنالوجی کا استعمال کرتا ہے، جس میں موصلیت کی تہوں کے درمیان ایک سے زیادہ کیپسیٹو اسکرینیں ترتیب دی جاتی ہیں۔ اندرونی اسکرین اعلی صلاحیت سے منسلک ہوتی ہے جبکہ بیرونی اسکرین گراؤنڈ ہوتی ہے، موصلیت کی کارکردگی اور آپریشنل حفاظت کو بہتر کرتی ہے۔
بنیادی وائنڈنگ کنڈکٹر کو دو حصوں میں تقسیم کیا گیا ہے جس میں چار ٹرمینلز آئل کنزرویٹر سے جڑے ہوئے ہیں۔ موجودہ تناسب بیرونی وائرنگ تبدیلیوں کے ذریعے ایڈجسٹ کیا جا سکتا ہے، لچکدار ترتیب کے اختیارات فراہم کرتے ہیں.
ثانوی وائنڈنگ بنیادی وائنڈنگ کے نیچے سپورٹ پر نصب ہے۔ تمام ثانوی ٹرمینلز اور ایکسٹرنل سکرین ٹرمینلز ٹرانسفارمر ٹینک کے جنکشن باکس سے جڑے ہوئے ہیں، جو آسان تنصیب اور دیکھ بھال کو یقینی بناتے ہیں۔
LB6-110kV کرنٹ ٹرانسفارمر جنکشن باکس کے نچلے حصے میں نصب بیرونی وائرنگ کلیمپ کے ساتھ ایک عملی کنکشن ڈیزائن پیش کرتا ہے۔ گراؤنڈنگ بولٹ جنکشن باکس اور فیول ٹینک دونوں پر فراہم کیے جاتے ہیں، جس سے ثانوی وائنڈنگ اور مکمل ٹرانسفارمر ڈھانچہ کو محفوظ گراؤنڈ کیا جا سکتا ہے۔
ٹرانسفارمر قطبی خصوصیات کو کم کرنے کو اپناتا ہے۔ جب بنیادی کرنٹ P1 سے P2 کی طرف بہتا ہے، تو ثانوی کرنٹ بیرونی سرکٹ سے S1 سے S2 یا S3 تک بہتا ہے، پیمائش اور تحفظ کے نظام کے لیے درست کرنٹ کی ترسیل کو یقینی بناتا ہے۔
اس کی ہائی وولٹیج کارکردگی اور قابل اعتماد تحفظ کے افعال کی وجہ سے، LB6-110kV کرنٹ ٹرانسفارمر بڑے پیمانے پر استعمال ہوتا ہے:
LB6-110kV کرنٹ ٹرانسفارمر درست پیمائش، قابل اعتماد موصلیت، لچکدار کرنٹ ریشو ڈیزائن اور کم دیکھ بھال کے آپریشن کو یکجا کرتا ہے۔ اس کا مکمل طور پر مہر بند تیل میں ڈوبا ڈھانچہ ہائی وولٹیج کے ماحول میں مستحکم کارکردگی کو یقینی بناتا ہے، جو اسے جدید پاور سسٹمز کے لیے ایک قابل اعتماد حل بناتا ہے جس میں محفوظ اور مسلسل آپریشن کی ضرورت ہوتی ہے۔
