کم وولٹیج دراز کی قسم سوئچ گیئر کیبنٹ

AC 50–60Hz سسٹمز کے لیے ڈیزائن کیا گیا ہے جس میں 660V تک ریٹیڈ ورکنگ وولٹیج ہے، کم وولٹیج دراز کی قسم سوئچ گیئر کیبنٹ بجلی کی تقسیم، موٹر کنٹرول، اور پاور فیکٹر معاوضہ کے لیے ترتیب دیا جا سکتا ہے۔ کے لیے موزوں ہے۔ صنعتی پلانٹس، بجلی کی سہولیات، پیٹرو کیمیکل منصوبے، نقل و حمل کا بنیادی ڈھانچہ، تجارتی عمارتیں، اور دیگر کم وولٹیج برقی نظام۔

دراز ڈیزائن کیوں اہمیت رکھتا ہے۔

روایتی فکسڈ ڈسٹری بیوشن کیبنٹ میں، برقی سرکٹس نسبتاً مجموعی کابینہ پر منحصر ہوتے ہیں۔ انتظام جب ایک سہولت میں بہت سے آزاد بوجھ ہوتے ہیں، تو یہ سرکٹ کا انتظام اور مستقبل بنا سکتا ہے۔ ترمیم زیادہ پیچیدہ.

دراز کی قسم کی ترتیب برقی افعال کو انفرادی اکائیوں میں تقسیم کرتی ہے۔ ہر دراز ایک سے مطابقت رکھتا ہے۔ مخصوص فیڈر، موٹر، یا بجلی کا بوجھ، جس سے مجموعی کابینہ کو اصل کے مطابق ترتیب دیا جائے تقسیم کا ڈھانچہ

فیکٹریوں اور بڑی سہولیات کے لیے، اس کا مطلب ہے کہ سوئچ گیئر کو بجلی کے بوجھ کے ارد گرد منصوبہ بندی کی جا سکتی ہے صرف جسمانی کابینہ کے طول و عرض کے ارد گرد.

سرکٹ بہ سرکٹ مینجمنٹ

دراز کا ڈھانچہ مختلف سرکٹس کو الگ الگ فنکشنل یونٹس کو تفویض کرنے کی اجازت دیتا ہے۔

مثال کے طور پر، پیداواری سہولت میں کنویئر موٹرز، پمپ، پنکھے، معاون کے لیے آزاد سرکٹس ہو سکتے ہیں۔ مشینری، روشنی، اور عام بجلی کی تقسیم۔ ان سرکٹس کو ان کے فرد کے مطابق ترتیب دیا جا سکتا ہے۔ بجلی کی ضروریات.

یہ ڈھانچہ آپریٹرز کو ہر سرکٹ اور اس سے منسلک آلات کے درمیان تعلق کی نشاندہی کرنے میں مدد کرتا ہے، جو کہ ہے۔ خاص طور پر بڑے برقی کمروں میں قیمتی ہے جس میں متعدد آؤٹ گوئنگ فیڈر ہوتے ہیں۔

مختلف بوجھ، مختلف دراز

ہر برقی لوڈ کی بجلی کی ضرورت یکساں نہیں ہوتی۔ ایک چھوٹی معاون موٹر اور ایک ہائی پاور پروڈکشن موٹر مختلف سوئچنگ اور تحفظ کے انتظامات کی ضرورت ہو سکتی ہے۔

کم وولٹیج دراز کی قسم سوئچ گیئر کیبنٹ اس لیے مختلف سرکٹ کے لیے بڑے اور چھوٹے دراز استعمال کر سکتی ہے۔ ضروریات دراز کی ترتیب کا تعین موٹر ریٹنگ، فیڈر کی گنجائش اور نمبر کے مطابق کیا جا سکتا ہے۔ منصوبے کے اندر سرکٹس کی.

یہ الیکٹریکل انجینئرز کو کابینہ کی ترتیب تیار کرتے وقت زیادہ آزادی فراہم کرتا ہے۔

موٹر سرکٹ آرگنائزیشن

صنعتی سہولیات کے لیے، موٹر کنٹرول کم وولٹیج برقی کا ایک اہم تناسب بن سکتا ہے۔ نظام

MCC کنفیگریشن بڑے اور چھوٹے درازوں پر مشتمل ہے، جس میں ہر سرکٹ کا مین سوئچنگ ڈیوائس اعلی توڑنے کی صلاحیت والا مولڈ کیس سرکٹ بریکر یا فیوز کے ساتھ روٹری لوڈ سوئچ۔

اس انتظام کا اطلاق پمپس، کمپریسرز، پنکھے، کنویئرز، پروڈکشن مشینری اور سرونگ سرکٹس پر کیا جا سکتا ہے۔ موٹر سے چلنے والے دیگر سامان۔

ان موٹر سرکٹس کو وقف شدہ فنکشنل یونٹوں میں الگ کرنے سے بھی برقی تعلقات کو آسان بنانے میں مدد ملتی ہے۔ انفرادی موٹروں اور ان کے متعلقہ فیڈرز کے درمیان۔

بجلی کی تقسیم کا انتظام

پاور ڈسٹری بیوشن سینٹر کی کابینہ استعمال کی جاتی ہے جہاں آنے والی برقی طاقت کو متعدد میں تقسیم کرنے کی ضرورت ہوتی ہے۔ بہاو سرکٹس.

PC کنفیگریشن Emax، MT، 3WN، AH، اور ME سیریز کے سرکٹ بریکرز کو ایڈجسٹ کر سکتی ہے، منظور شدہ پر منحصر ہے برقی ڈیزائن.

انتخاب میں ریٹیڈ کرنٹ، شارٹ سرکٹ کی گنجائش، فیڈر کی خصوصیات، تحفظ کوآرڈینیشن، اور منسلک آلات کی ضروریات۔

ری ایکٹو پاور مینجمنٹ

موٹر بھاری صنعتی نظام اہم رد عمل والی بجلی کی طلب پیدا کر سکتے ہیں۔ اس طرح کی تنصیبات کے لیے پاور فیکٹر معاوضہ کم وولٹیج برقی ڈیزائن کا حصہ بن سکتا ہے۔

معاوضے کی کابینہ کو دستی، خودکار، یا ریموٹ پاور فیکٹر معاوضہ کے لیے ترتیب دیا جا سکتا ہے۔

اس کی ترتیب کا تعین گاہک کے بوجھ کی خصوصیات اور برقی انتظام کے مطابق کیا جا سکتا ہے۔ ہر منصوبے کے لیے ایک ہی معاوضے کے انتظامات کو استعمال کرنے کے بجائے ضروریات۔

جہاں یہ فٹ بیٹھتا ہے۔

سامان کو مختلف بوجھ کے ڈھانچے کے ساتھ برقی نظام کے مطابق ڈھالا جا سکتا ہے۔

مینوفیکچرنگ کی سہولیات

ایک سے زیادہ پروڈکشن لائنوں والی فیکٹریاں موٹروں، معاون آلات اور جنرل کے لیے الگ دراز یونٹ استعمال کر سکتی ہیں۔ پاور سرکٹس.

پیٹرو کیمیکل پلانٹس

پمپس، کمپریسرز، پنکھے، اور دیگر عمل کا سامان وقف شدہ موٹر کنٹرول سرکٹس کے ذریعے ترتیب دیا جا سکتا ہے۔

اسٹیل اور دھات کاری

بڑی پیداواری سہولیات متعدد ہائی پاور آلات اور موٹر کے لیے مرکزی کم وولٹیج کی تقسیم کا استعمال کر سکتی ہیں۔ فیڈر

ٹرانسپورٹیشن انفراسٹرکچر

ریلوے کی سہولیات، ٹرمینلز، اور معاون انفراسٹرکچر کیبنٹ کو آلات کی بجلی کی تقسیم اور معاون برقی نظام

بلند و بالا عمارتیں۔

تجارتی اور رہائشی عمارتیں مرکزی تقسیم کے اندر متعدد کم وولٹیج فیڈرز کو منظم کر سکتی ہیں۔ نظام

توانائی کی سہولیات

پاور پلانٹس اور توانائی کے منصوبے تقسیم، موٹر کنٹرول، اور معاوضے کے افعال کو ترتیب دے سکتے ہیں۔ ان کے معاون برقی بوجھ۔

تکنیکی ڈیٹا

کام کرنے کا ماحول

معیاری آپریٹنگ ماحول کا محیطی درجہ حرارت -5°C اور +40°C کے درمیان ہونا چاہئے، اوسط کے ساتھ 24 گھنٹے سے زیادہ درجہ حرارت +35 ° C سے زیادہ نہیں ہے۔

زیادہ سے زیادہ محیطی درجہ حرارت +40 °C پر، رشتہ دار نمی 50% سے زیادہ نہیں ہونی چاہیے۔ زیادہ نمی قابل قبول ہو سکتی ہے۔ کم درجہ حرارت پر، جیسے +20 °C پر 90% تک۔ درجہ حرارت کی مختلف حالتوں پر غور کیا جانا چاہئے کیونکہ گاڑھا ہونا ہو سکتا ہے.

معیاری اونچائی ≤2000m ہے۔

نقل و حمل اور اسٹوریج کے دوران، سامان مختصر مدت کے ساتھ -25 ° C سے +55 ° C تک درجہ حرارت برداشت کر سکتا ہے 24 گھنٹے سے زیادہ نہ ہونے کی مدت کے لیے +70°C تک کی نمائش۔

آف شور آئل ڈرلنگ پلیٹ فارمز اور نیوکلیئر پاور پلانٹس سمیت خصوصی ایپلی کیشنز کے لیے الگ تکنیکی ضرورت ہوتی ہے۔ کارخانہ دار اور حتمی صارف کے درمیان تشخیص اور معاہدہ۔

پروجیکٹ حوالہ

کاس اسپیس راکٹ لانچ پروجیکٹ

Cas-space راکٹ لانچ پروجیکٹ Usune الیکٹریکل آلات کے لیے انجینئرنگ کا حوالہ ہے۔

راکٹ لانچنگ انفراسٹرکچر مختلف معاون برقی بوجھ پر مشتمل ہے، بشمول آلات کے نظام، معاون سہولیات، اور بنیادی ڈھانچے کی خدمات۔ اس طرح کی سہولیات کو واضح سرکٹ تنظیم اور قابل اعتماد کی ضرورت ہوتی ہے۔ مختلف آپریشنل علاقوں کی مدد کے لیے بجلی کی تقسیم۔

Usune آلات کو پروجیکٹ کے برقی نظام کے حصے کے طور پر لاگو کیا گیا تھا، جو سپلائی میں عملی تجربہ فراہم کرتا ہے۔ خصوصی انفراسٹرکچر کے لیے سوئچ گیئر۔

یہ پروجیکٹ کابینہ کی ترتیب کو حقیقی برقی فن تعمیر کے مطابق ڈھالنے کی اہمیت کو بھی ظاہر کرتا ہے۔ یکساں انتظامات پر بھروسہ کرنے کے بجائے ایک سہولت کا۔

معیار اور تعمیل

یوسین کے پروڈکشن اور مینجمنٹ سسٹم کو آئی ایس او 9001، آئی ایس او 14001، اور آئی ایس او 45001 سے تعاون حاصل ہے۔

سامان قابل اطلاق IEC اور GB کی ضروریات کے مطابق تیار کیا جاتا ہے، بشمول GB 7251.1، JB/T 9961، اور کم وولٹیج سوئچ گیئر اور کنٹرول گیئر اسمبلیوں کے لیے متعلقہ بین الاقوامی تقاضے

شپمنٹ سے پہلے، تیار شدہ کابینہ فیکٹری کے معائنہ اور معمول کی جانچ سے گزرتی ہے۔ متعلقہ ٹیسٹ رپورٹس اور تکنیکی دستاویزات منصوبے کی ضروریات کے مطابق فراہم کی جا سکتی ہیں۔

خریداری سے پہلے ترتیب

پروکیورمنٹ ٹیموں کے لیے، سب سے اہم مرحلہ مینوفیکچرنگ سے پہلے برقی کنفیگریشن کی تصدیق کرنا ہے۔

کم وولٹیج دراز کی قسم کے سوئچ گیئر کیبنٹ کو صرف لوڈ کی فہرست کے مطابق منتخب کیا جانا چاہیے کابینہ کی شرح شدہ وولٹیج۔

Usune تصدیق کرنے کی سفارش کرتا ہے:

کوٹیشن مرحلے کے دوران یہ تفصیلات فراہم کرنا Usune کو ایک ایسی ترتیب تیار کرنے کی اجازت دیتا ہے جو گاہک کا حقیقی برقی نظام۔

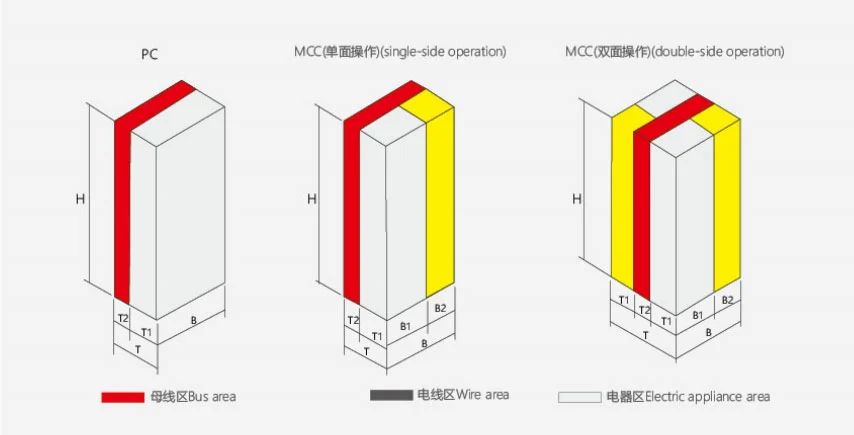

مصنوعات کی بیرونی جہت

بجلی کی تقسیم کا مرکز (PC) کابینہ

B موٹر کنٹرول سینٹر (MCC) کابینہ

فیکٹری کی پیداوار

کابینہ کو معیاری کابینہ کے ڈھانچے اور فعال اجزاء کا استعمال کرتے ہوئے فیکٹری میں جمع کیا جاتا ہے۔

پروڈکشن کے عمل میں اجزاء کا معائنہ، ساختی اسمبلی، دراز کی تنصیب، بجلی کی وائرنگ، فنکشنل یونٹ کا معائنہ، اور معمول کی جانچ۔

یہ فیکٹری پر مبنی اسمبلی کا عمل حتمی کابینہ کی ترتیب کو منظور شدہ کے خلاف جانچنے کی اجازت دیتا ہے۔ شپمنٹ سے پہلے تکنیکی ضروریات.

اکثر پوچھے گئے سوالات

کابینہ کس وولٹیج کو سنبھال سکتی ہے؟

یہ سامان AC سسٹمز کے لیے ڈیزائن کیا گیا ہے جس میں 660V اور اس سے کم درجہ بندی شدہ ورکنگ وولٹیج ہے۔

دراز کی قسم کی ترتیب کیوں استعمال کریں؟

دراز کا انتظام انفرادی برقی سرکٹس کو الگ الگ فنکشنل اکائیوں کے طور پر منظم کرنے کی اجازت دیتا ہے، جو کر سکتے ہیں۔ بڑے ڈسٹری بیوشن سسٹم کو منظم اور ترتیب دینے میں آسان بنائیں۔

کیا بڑے اور چھوٹے دراز کو یکجا کیا جا سکتا ہے؟

جی ہاں MCC کنفیگریشن موٹر کی صلاحیت اور سرکٹ کی ضروریات کے مطابق بڑے اور چھوٹے دونوں دراز استعمال کر سکتی ہے۔

پی سی کیبنٹ میں کون سا سامان نصب کیا جا سکتا ہے؟

پی سی کنفیگریشن منظور شدہ پروجیکٹ کے مطابق Emax، MT، 3WN، AH، اور ME سیریز سرکٹ بریکر استعمال کر سکتی ہے۔ ڈیزائن

کیا یہ موٹر کنٹرول کے لیے موزوں ہے؟

جی ہاں MCC سیکشن خاص طور پر متعدد موٹر سرکٹس کے لیے ڈیزائن کیا گیا ہے اور اسے مختلف دراز کے ساتھ ترتیب دیا جا سکتا ہے۔ سائز

کیا یہ پاور فیکٹر معاوضہ کی حمایت کرتا ہے؟

جی ہاں دستی، خودکار، اور ریموٹ معاوضے کے افعال کو پروجیکٹ کی ضروریات کے مطابق ترتیب دیا جا سکتا ہے۔

Usune کے پاس کون سے سرٹیفیکیشن ہیں؟

Usune ISO 9001، ISO 14001، اور ISO 45001 مینجمنٹ سسٹم کے تحت کام کرتا ہے۔ کے مطابق مصنوعات تیار کی جاتی ہیں۔ قابل اطلاق IEC اور GB معیارات، قابل اطلاق کنفیگریشنز کے لیے دستیاب CE سرٹیفیکیشن کے ساتھ۔

کیا Usune کابینہ کو اپنی مرضی کے مطابق بنا سکتا ہے؟

جی ہاں دراز کی مقدار، سرکٹ کا انتظام، بریکر کا انتخاب، MCC کنفیگریشن، اور معاوضے کے افعال ہو سکتے ہیں۔ گاہک کی برقی ضروریات کے مطابق طے کیا جاتا ہے۔

کوٹیشن کے لیے کونسی معلومات فراہم کی جانی چاہیے؟

سب سے مفید معلومات میں سسٹم وولٹیج، آنے والا کرنٹ، فیڈرز کی تعداد، موٹر کی مقدار اور ریٹنگز شامل ہیں، شارٹ سرکٹ کی سطح، معاوضے کی ضروریات، تنصیب کا ماحول، اور برقی سنگل لائن ڈایاگرام۔

Usune پروجیکٹ سپورٹ

Usune بجلی کے نظام کے لیے کم وولٹیج سوئچ گیئر فراہم کرتا ہے جہاں متعدد پاور سرکٹس کو منظم کرنے کی ضرورت ہوتی ہے۔ مرکزی کابینہ کے اندر۔

کم وولٹیج دراز کی قسم کے سوئچ گیئر کیبنٹ کو سورس کرنے والے صارفین کے لیے، Usune بجلی کے بوجھ کا اندازہ لگا سکتا ہے۔ ڈھانچہ، مناسب دراز کنفیگریشنز کا انتخاب کریں، کوآرڈینیٹ اجزاء کا انتخاب، مکمل فیکٹری اسمبلی اور جانچ، اور پروجیکٹ کی ترسیل کے لیے تکنیکی دستاویزات فراہم کریں۔
