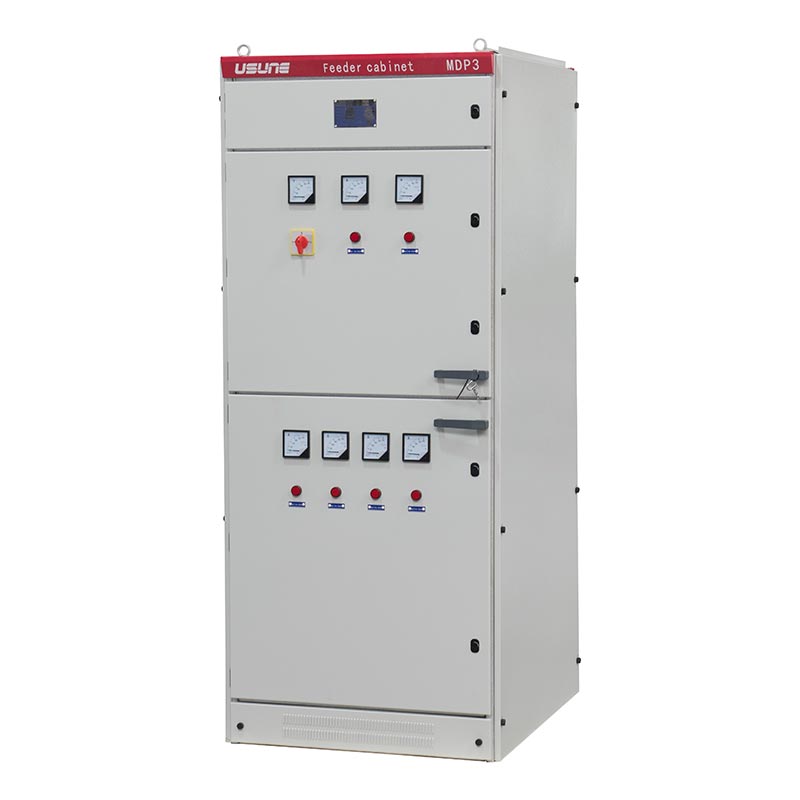

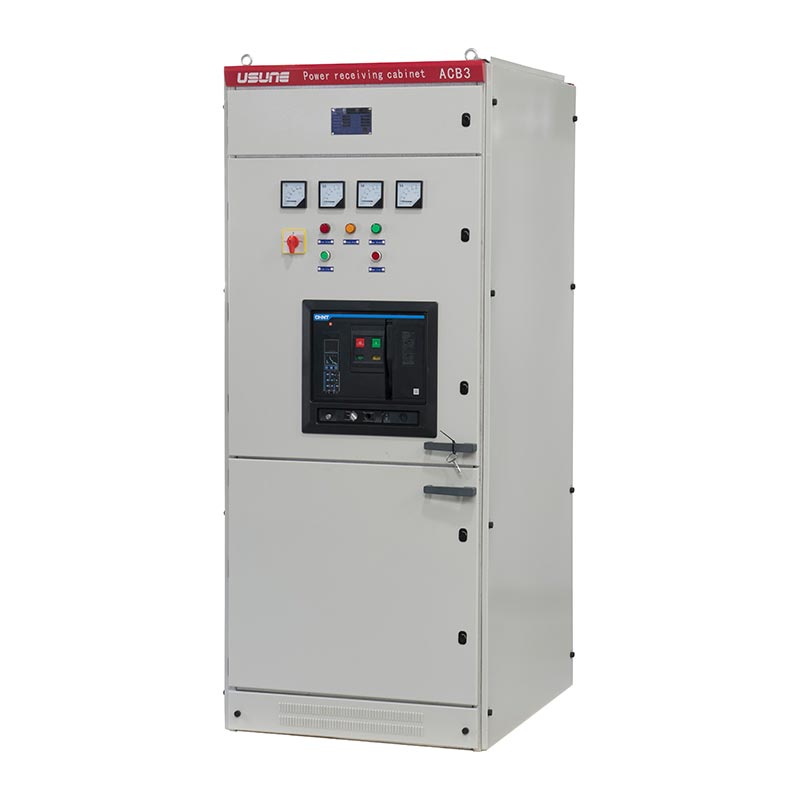

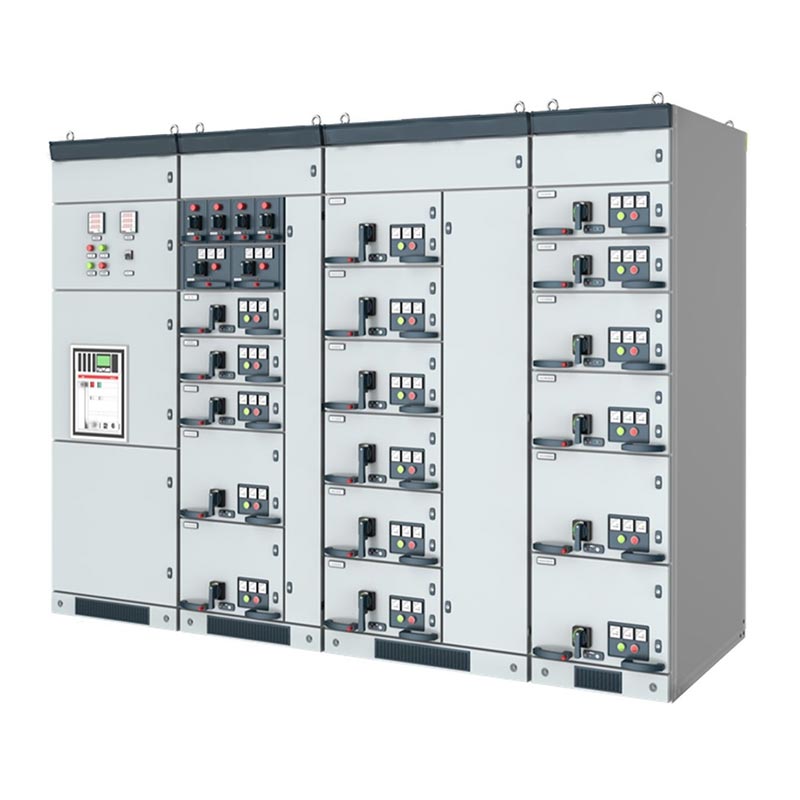

Usune GGD کم وولٹیج سوئچ گیئر ایک مقررہ سوئچ گیئر ہے جو بنیادی طور پر پاور ریسیپشن، ڈسٹری بیوشن اور کنٹرول کے لیے استعمال ہوتا ہے۔ کم وولٹیج کے نظام میں. انڈور ایپلی کیشنز کے لیے موزوں ہے، یہ پاور پلانٹس، سب اسٹیشنز، صنعتی اور کے لیے موزوں ہے۔ کان کنی کے ادارے، اور بلند و بالا عمارتیں، اور 3150A تک کے بوجھ کو سنبھال سکتی ہیں۔
- شرح شدہ وولٹیج: 0.4kV (380V)
- شرح شدہ تعدد: 50Hz
- تحفظ کی درجہ بندی: IP23
- معیارات: IEC 439, GB 7251, GB/T 14048.2
- سرٹیفیکیشنز: ISO 9001 مینجمنٹ سسٹم سرٹیفیکیشن
کم وولٹیج سوئچ گیئر
میڈیم وولٹیج سوئچ گیئر
1. کابینہ کا فریم: RAL7032 الیکٹریکل گرے میں، ≥2mm موٹائی کے ساتھ کولڈ رولڈ اسٹیل پلیٹ سے بنایا گیا،
اعلی مکینیکل طاقت کا مالک۔
2. تحفظ کی کارکردگی: IP23 تحفظ کی درجہ بندی، مؤثر طریقے سے ٹھوس غیر ملکی اشیاء کی مداخلت کو روکتی ہے اور
پانی کے چھینٹے
3. انٹر لاکنگ ڈیوائس: جی جی ڈی کم وولٹیج سوئچ گیئر میں مکینیکل اور الیکٹریکل انٹر لاکنگ شامل ہے
طریقہ کار، مؤثر طریقے سے غلط کام کو روکنا اور آپریشنل حفاظت کو یقینی بنانا۔
4. بنیادی اجزاء: اعلیٰ معیار کے سرکٹ بریکرز، اینٹی مداخلت ایل ای ڈی اشارے، اور درستگی سے لیس
پوائنٹر قسم کے آلات
1. اعلی توڑنے کی صلاحیت: 50kA تک بریکنگ کی صلاحیت، خرابی کے تحت آلات کے مستحکم آپریشن کو یقینی بنانا
حالات
2. بہترین استحکام: بہترین متحرک اور تھرمل استحکام کی نمائش کرتا ہے، جو ہیوی ڈیوٹی صنعتوں کے لیے موزوں ہے
ایپلی کیشنز
3. لچکدار کنفیگریشن: ماڈیولر ڈیزائن پاور، لائٹنگ اور موٹر کی بنیاد پر اپنی مرضی کے مطابق کنفیگریشن کی اجازت دیتا ہے
کنٹرول کی ضروریات.
4. آسان دیکھ بھال: اجزاء منطقی طور پر رکھے گئے ہیں، واضح طور پر لیبل لگے ہوئے ہیں، اور کابینہ کے دروازے پائیدار ہیں،
روزانہ معائنہ اور دیکھ بھال کی سہولت۔
5. مضبوط ماحولیاتی موافقت: آپریٹنگ درجہ حرارت کی حد -10 ℃ سے +40 ℃ ہے، جو ماحول کے لیے موزوں ہے
اونچائی ≤1000m
| پیرامیٹر کا نام | مخصوص پیرامیٹرز |
| ماڈل | جی جی ڈی سیریز |
| شرح شدہ وولٹیج | 0.4kV (380V) |
| ریٹیڈ کرنٹ | زیادہ سے زیادہ 3150A |
| تعدد | 50Hz |
| تحفظ کی سطح | آئی پی 23 |
| مواد | کولڈ رولڈ اسٹیل (≥2 ملی میٹر) |
| رنگ | RAL7032 (الیکٹریکل گرے) |
| قابل اطلاق معیارات | IEC 439, GB 7251, GB/T 14048.2 |
| اونچائی | ≤1000m |
| درجہ حرارت کی حد | -10℃ ~ +40℃ |
| نمی | یومیہ اوسط ≤95% |
| آلودگی کی سطح | سطح 3 |
| زلزلہ کی شدت | ≤شدت 8 |
| آئٹم | یونٹ | پیرامیٹر | |
| شرح شدہ وولٹیج | kV | 24 | |
| شرح شدہ تعدد | ہرٹز | 50 | |
| سرکٹ بریکر کی شرح شدہ کرنٹ | A | 630، 1250، 1600، 2000، 2500، 3150، 4000 | |
| سوئچ کیبنٹ کی شرح شدہ کرنٹ | A | 630، 1250، 1600، 2000، 2500، 3150، 4000 | |
| شرح شدہ متحرک کرنٹ (4s) | کے اے | 16، 20، 25، 31.5، 40، 50 | |
| درجہ بندی مستحکم کرنٹ (چوٹی) | کے اے | 40، 50، 63، 80، 100، 125 | |
| شرح شدہ شارٹ سرکٹ بریک کرنٹ | کے اے | 16، 20، 25، 31.5، 40، 50 | |
| ریٹیڈ شارٹ سرکٹ کرنٹ بناتا ہے۔ | کے اے | 40، 50، 63، 80، 100، 125 | |
| 1 منٹ پاور فریکوئنسی وولٹیج کا مقابلہ کرتی ہے۔ | قطب قطب، قطب زمین | kV | 65 |
| الگ تھلگ فاصلے کے اس پار | kV | 79 | |
| وولٹیج کو برداشت کرنے والی بجلی کا تسلسل (چوٹی) | قطب قطب، قطب زمین | kV | 125 |
| الگ تھلگ فاصلے کے اس پار | kV | 145 | |
| تحفظ کی سطح | انکلوژر کے لیے IP4X، الگ تھلگ کمرے کے لیے IP2X اور سرکٹ بریکر روم کھلا ہے۔ | ||
| نوٹ: CT کی شارٹ سرکٹ کی گنجائش کو الگ سے سمجھا جانا چاہیے۔ | |||
1. پروجیکٹ کا نام: کوئلے کی کان کے لیے پاور ڈسٹری بیوشن سسٹم اپ گریڈ
2. کلائنٹ: شانسی، چین میں کوئلے کی کان کنی کا ایک بڑا گروپ
3. پروجیکٹ چیلنجز: انتہائی دھول اور کمپن کی سطح کے ساتھ سخت زیر زمین ماحول، جس کے لیے ایک مستحکم اور ضرورت ہوتی ہے کنویئرز، پمپس اور وینٹیلیشن کے آلات کے لیے قابل اعتماد بجلی کی فراہمی۔
4. حل: مین پاور ڈسٹری بیوشن اور زونڈ پاور کے لیے 18 Usune GGD کم وولٹیج سوئچ گیئر یونٹس کی تعیناتی تقسیم
5. پروجیکٹ کے نتائج:
- قابل اعتماد: بغیر کسی غیر منصوبہ بند ڈاون ٹائم کے مسلسل 24 مہینوں تک مستحکم آپریشن۔
- حفاظت: IP23 تحفظ کی درجہ بندی اور مضبوط انٹر لاکنگ ڈیوائسز برقی حفاظتی حادثات کو مکمل طور پر ختم کردیتی ہیں۔
- کارکردگی میں بہتری: مستحکم بجلی کی فراہمی آلات کی ناکامی کی شرح کو 65٪ تک کم کرتی ہے۔
- بحالی کی اصلاح: آسان رسائی والے اجزاء کا ڈیزائن دیکھ بھال کے وقت کو 50٪ تک کم کرتا ہے۔

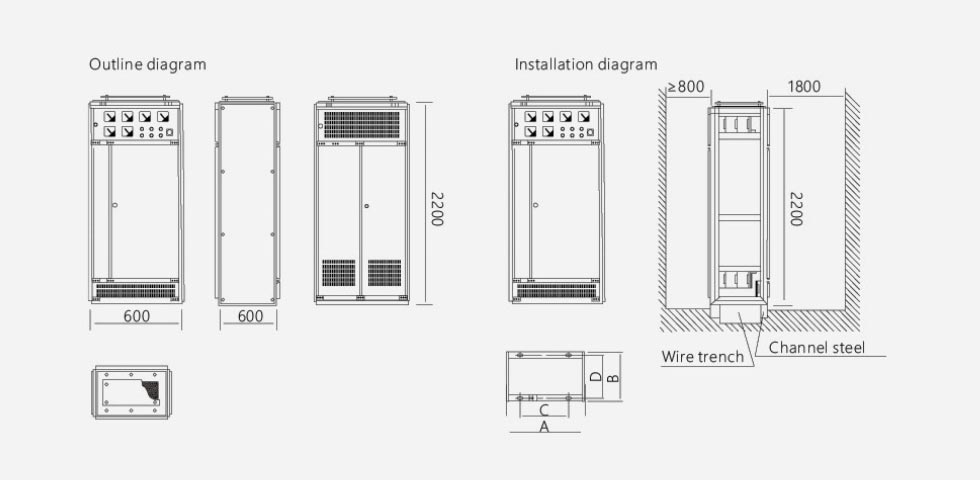

| پروڈکٹ کوڈ | A | B | C | D |
| جی جی ڈی06 | 600 | 600 | 450 | 556 |
| GGD06A | 600 | 800 | 450 | 756 |
| جی جی ڈی08 | 800 | 600 | 650 | 556 |
| GGD08A | 800 | 800 | 650 | 756 |
| جی جی ڈی 10 اے | 1000 | 600 | 850 | 556 |
| جی جی ڈی 10 اے | 1000 | 800 | 850 | 756 |
| جی جی ڈی 12 | 1200 | 800 | 1050 | 756 |
A: معیاری ڈیزائن اونچائی ≤1000m کے لیے موزوں ہے۔ 2000m تک اونچائی کے لیے موزوں ورژن ہو سکتے ہیں۔ کارخانہ دار کی تصدیق پر اپنی مرضی کے مطابق.
A: اس پروڈکٹ کو اندرونی استعمال کے لیے ڈیزائن کیا گیا ہے (لیول 3 آلودگی والے ماحول کے لیے موزوں ہے)۔ بیرونی یا انتہائی کے لیے corrosive ایپلی کیشنز، اپنی مرضی کے مطابق کوٹنگز یا اپ گریڈ شدہ تحفظ کی درجہ بندی کے لیے Usune سے رابطہ کریں۔
A: پروڈکٹ IEC 439, GB 7251, GB/T 14048.2 اور ISO مینجمنٹ سسٹم کے معیارات کی تعمیل کرتی ہے۔ کی صورت میں متضاد معیارات، اعلیٰ معیار کو ترجیح دی جائے گی۔
آخر میں، Usune GGD کم وولٹیج سوئچ گیئر ایک اعلی کارکردگی، انتہائی قابل اعتماد بجلی کی تقسیم ہے حل چین میں ایک سرکردہ کارخانہ دار اور سپلائر کے طور پر، Usune جدید ڈیزائن کے تصورات کو مربوط کرتا ہے، سخت کوالٹی کنٹرول، اور صنعت کا وسیع تجربہ، محفوظ فراہم کرنے کے لیے اپنی جدید پیداواری سہولیات کا فائدہ اٹھاتے ہوئے، پاور سمیت دنیا بھر کے مختلف منظرناموں کے لیے موثر، اور پائیدار بجلی کی تقسیم کی مصنوعات اور خدمات پلانٹس، صنعتی سہولیات، اور تجارتی عمارات۔
