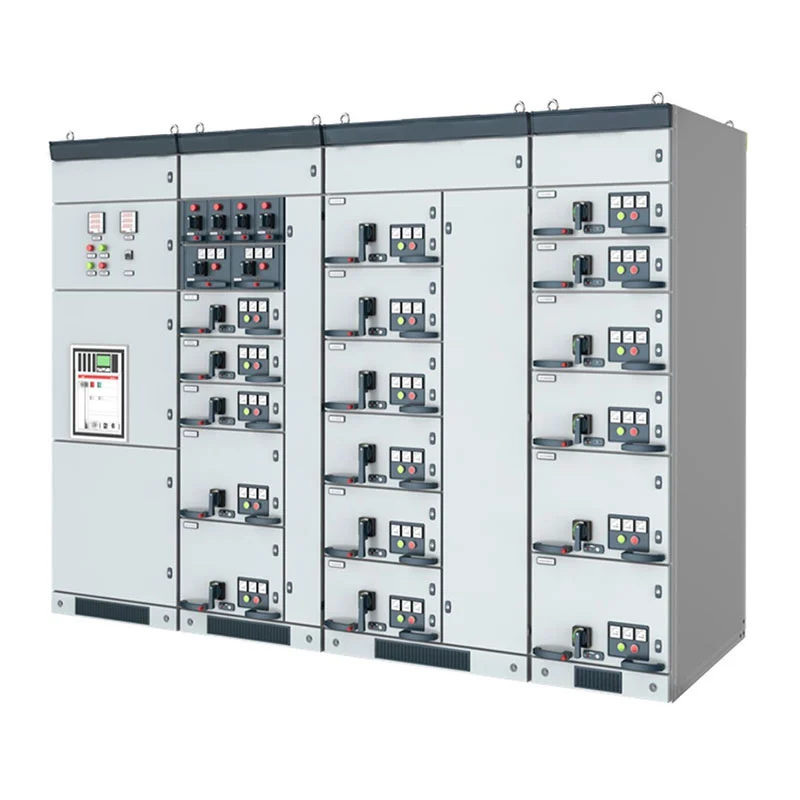

GGD کم وولٹیج پاور ڈسٹری بیوشن پینل ریٹیڈ فریکوئنسی کے ساتھ انڈور پاور ڈسٹری بیوشن ایپلی کیشنز کے لیے ڈیزائن کیا گیا ہے۔ 50Hz کا اور 380/400V تک کام کرنے والے وولٹیج کی درجہ بندی۔ اس کی کابینہ کا ڈھانچہ، تانبے کے بس بار، کنٹرول سرکٹس اور تحفظ اجزاء کو پروجیکٹ کی ضروریات کے مطابق ترتیب دیا جاسکتا ہے۔ حل پاور پلانٹس، سب سٹیشنوں کے لیے موزوں ہے، فیکٹریاں، کان کنی کے ادارے، تجارتی عمارتیں اور بجلی کی تقسیم کی دیگر سہولیات۔
GGD کم وولٹیج پاور ڈسٹری بیوشن پینل کو مرکزی کم وولٹیج ڈسٹری بیوشن یونٹ کے طور پر ڈیزائن کیا گیا ہے۔ یہ کر سکتا ہے اپ اسٹریم سسٹم سے برقی طاقت حاصل کریں اور اسے آلات کے لیے متعدد آؤٹ گوئنگ سرکٹس میں تقسیم کریں، روشنی، موٹرز اور دیگر بوجھ.
کابینہ کو آنے والی کابینہ، آؤٹ گوئنگ ڈسٹری بیوشن کابینہ، کپیسیٹر معاوضہ کابینہ یا کے طور پر ترتیب دیا جا سکتا ہے۔ الیکٹریکل سنگل لائن ڈایاگرام کے مطابق دیگر کنفیگریشنز۔ اس سے نظام کو ضم کرنا آسان ہو جاتا ہے۔ مختلف صنعتی اور تجارتی تقسیم کے نیٹ ورک۔
اندرونی انتظام بڑے برقی اجزاء اور کنٹرول وائرنگ کو پروجیکٹ کے ڈیزائن کے مطابق الگ کرتا ہے۔ یونیورسل سرکٹ بریکرز، مولڈ کیس سرکٹ بریکرز، چھوٹے سرکٹ بریکرز، رابطہ کار، ریلے، میٹر اور دیگر اجزاء کو مطلوبہ سرکٹ کے افعال کے مطابق منتخب کیا جا سکتا ہے۔
اپنی مرضی کے مطابق اجزاء کے برانڈز یا تصریحات کی ضرورت کے منصوبوں کے لیے، Usune اجزاء کے انتخاب کو مربوط کر سکتا ہے پیداوار سے پہلے خریدار کے ساتھ.
کیبنٹ فریم اور پارٹیشن کولڈ رولڈ اسٹیل پلیٹ سے تیار کیے جاتے ہیں۔ حوالہ پلیٹ کی موٹائی ہے ≥2mm، آپریشن اور دیکھ بھال کے دوران تیز کناروں کو کم کرنے کے لیے تیار شدہ کناروں کے ساتھ۔
کابینہ کا ڈھانچہ اجازت دیتے ہوئے عام آپریشن کے لیے کافی مکینیکل طاقت فراہم کرنے کے لیے ڈیزائن کیا گیا ہے۔ معائنہ، وائرنگ اور اجزاء کی تبدیلی کے لیے رسائی۔ سامنے اور عقبی دروازے پریکٹیکل کے لیے ترتیب دیے گئے ہیں۔ آپریشن اور دیکھ بھال.
الیکٹرولائٹک کاپر مین اور برانچ بس بار کے لیے استعمال ہوتا ہے۔ موصلیت اور گرمی سکڑنے کے قابل حفاظتی مواد کر سکتے ہیں۔ مطلوبہ ڈائی الیکٹرک کارکردگی کو برقرار رکھنے کے لیے بس بار سسٹم پر لاگو کیا جائے۔
بس بار کے انتظام کے لیے مرحلے کی شناخت فراہم کی جاتی ہے، جبکہ بس بار کے جوڑوں پر عمل درآمد کے مطابق کیا جاتا ہے۔ مطلوبہ برقی کنکشن کا طریقہ۔ ایک لچکدار بس بار کنکشن بھی فراہم کیا جا سکتا ہے جہاں ضرورت ہو کے درمیان آنے والی بس کا پل اور مین سرکٹ بریکر۔
کابینہ اسمبلی کی سمت کے ساتھ ایک سرشار PE کاپر بس کا اہتمام کیا گیا ہے۔ گراؤنڈنگ کی ضرورت والے اجزاء ہوسکتے ہیں۔ بیرونی گراؤنڈنگ نیٹ ورک سے کنکشن کے لیے فراہم کردہ گراؤنڈنگ ٹرمینلز کے ساتھ، PE سسٹم کے ذریعے جڑا ہوا ہے۔
کیبل کا ڈبہ کیبل ہیڈز اور متعلقہ موجودہ ٹرانسفارمر کی تنصیب کے لیے بھی کافی جگہ محفوظ کر سکتا ہے۔ پروجیکٹ ڈرائنگ کے مطابق۔

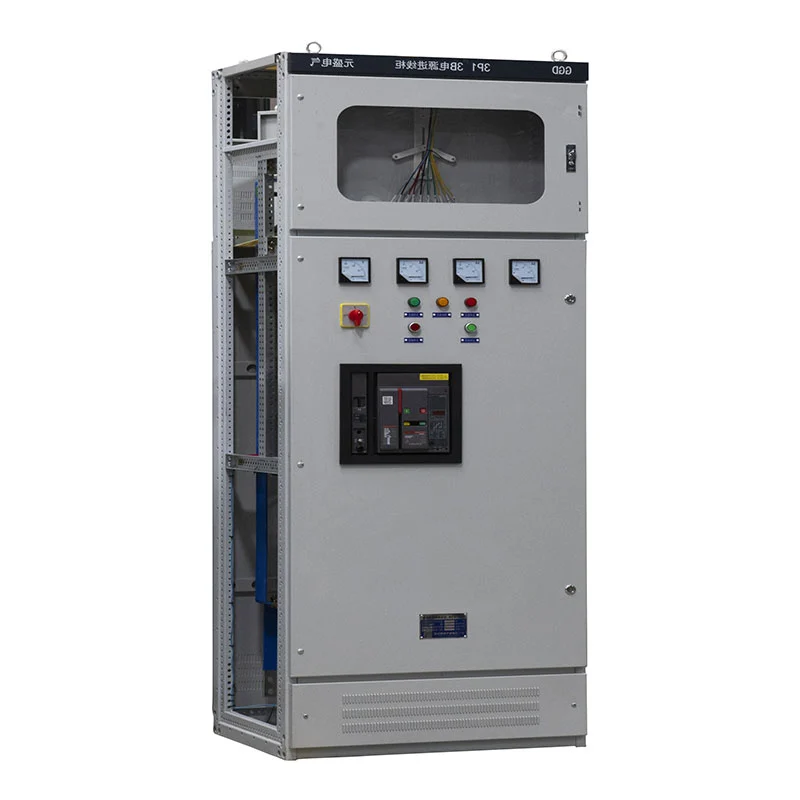

آنے والی الماریاں یونیورسل سرکٹ بریکرز اور متعلقہ حفاظتی افعال سے لیس ہوسکتی ہیں۔ دی فراہم کردہ کنفیگریشن میں انڈر وولٹیج ٹرپ پروٹیکشن کے ساتھ الیکٹرک آپریشن سرکٹ بریکر اور برقی ڈیزائن کے مطابق وقت میں تاخیر کے افعال۔
تحفظ اور کنٹرول کنفیگریشن کا تعین ایک تک محدود رہنے کے بجائے پراجیکٹ کی ضروریات سے ہوتا ہے۔ فکسڈ اجزاء کا مجموعہ

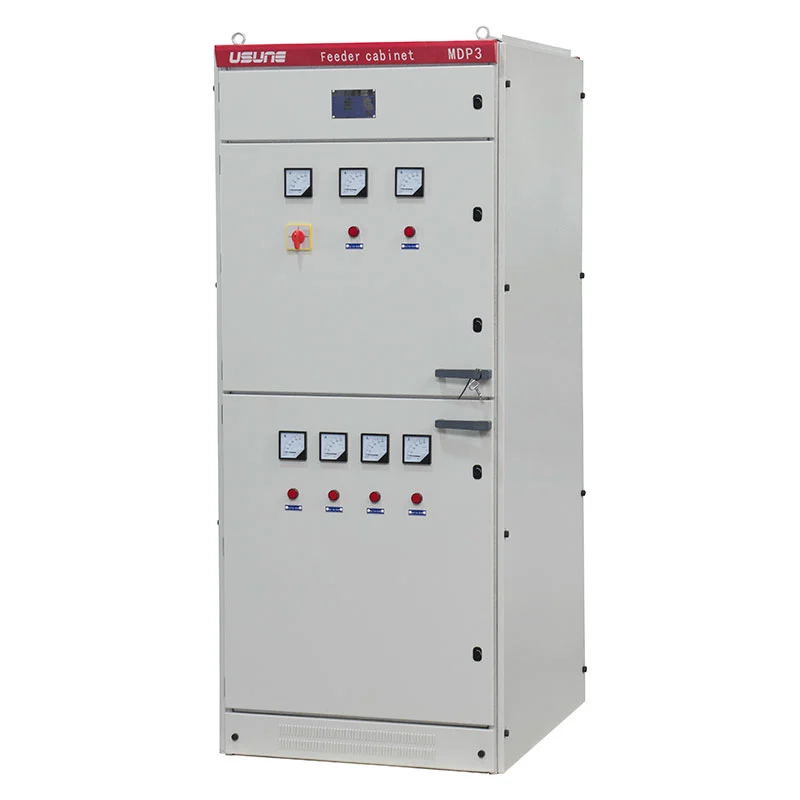

باہر جانے والے سرکٹس کو مختلف بوجھ اور تقسیم کی ضروریات کے لیے ترتیب دیا جا سکتا ہے۔ سرکٹ بریکر، رابطہ کار، تھرمل ریلے اور ٹرمینل بلاکس کا انتخاب ہر ایک کی ریٹیڈ کرنٹ اور کنٹرول کی ضروریات کے مطابق کیا جا سکتا ہے۔ فیڈر
کیبنٹ لے آؤٹ واضح سرکٹ کی شناخت کو سپورٹ کرتا ہے، جس میں ڈیوائس نمبرز اور وائرنگ لیبل آسانی کے لیے رکھے گئے ہیں۔ معائنہ اور دیکھ بھال.
موٹر ایپلی کیشنز کے لیے، کابینہ مناسب سوئچنگ اور تحفظ کے ساتھ موٹر کنٹرول سرکٹس کو مربوط کر سکتی ہے۔ اجزاء مدد کے لیے کیبنٹ پینل پر اسٹارٹ/اسٹاپ انڈیکیشن لائٹس اور سرکٹ کی شناخت کا بندوبست کیا جا سکتا ہے۔ آپریٹرز فوری طور پر انفرادی موٹر سرکٹس کی شناخت کرتے ہیں۔
ثانوی کنٹرول سرکٹس منظور شدہ برقی ڈرائنگ کے مطابق وائرڈ ہیں۔ لچکدار موصل ہیں۔ منظم بنڈلوں میں ترتیب دیا گیا، مناسب موصلیت اور آستین کے ساتھ جہاں وائرنگ حرکت پذیر یا سے گزرتی ہے میکانی طور پر بے نقاب علاقوں.
حوالہ کراس سیکشنز میں کنٹرول اور AC وولٹیج سرکٹس کے لیے 1.5 mm² اور AC کرنٹ سرکٹس کے لیے 2.5 mm² شامل ہیں، حتمی برقی ڈیزائن کے تابع۔
ٹرمینل بلاکس شعلہ retardant اجزاء کا استعمال کرتے ہیں، جبکہ کنڈکٹرز کی شناخت سرکٹ نمبرنگ کے مطابق کی جاتی ہے یا کنڈکٹر کی سمت ڈرائنگ پر دکھائی گئی ہے۔ ہاتھ سے لکھے ہوئے اندرونی لیبل سے گریز کیا جاتا ہے۔ سرکٹ نمبر اور سامان واضح طویل مدتی دیکھ بھال کے لیے شناخت پرنٹ یا گرم مہر لگی ہوئی ہے۔
GGD کم وولٹیج پاور ڈسٹری بیوشن پینل مندرجہ ذیل حوالہ جات کے مطابق ڈیزائن کیا گیا ہے:
| آئٹم | تفصیلات |
| پروڈکٹ کی قسم | جی جی ڈی کم وولٹیج پاور ڈسٹری بیوشن پینل |
| شرح شدہ وولٹیج | 0.4kV |
| شرح شدہ تعدد | 50Hz |
| ریٹیڈ کرنٹ | 3150A تک |
| تحفظ کی ڈگری | IP23 |
| تنصیب | انڈور |
| آلودگی کی سطح | سطح 3 |
| اونچائی | ≤1000m |
| محیطی درجہ حرارت | -10°C سے +40°C |
| روزانہ اوسط رشتہ دار نمی | ≤95% |
| ماہانہ اوسط رشتہ دار نمی | ≤90% |
| زلزلہ کی شدت | 8 شدت تک |
حتمی برقی پیرامیٹرز، کابینہ کے طول و عرض اور اجزاء کا انتخاب منظور شدہ کے مطابق طے کیا جاتا ہے تکنیکی ڈرائنگ اور پروجیکٹ کی ضروریات۔
| ماڈل | شرح شدہ وولٹیج (V) | شرح شدہ موجودہ (A) | شرح شدہ شارٹ سرکٹ بریک کرنٹ (KA) | شرح شدہ مختصر وقت کا سامنا کرنٹ (1s) (kA) | شرح شدہ چوٹی کرنٹ کو برداشت کرنے (kA) | |
| جی جی ڈی 1 | 380 | A | 1000 | 15 | 15 | 30 |
| B | 600(630) | |||||
| C | 400 | |||||
| جی جی ڈی 2 | 380 | A | 1500(1600) | 30 | 30 | 63 |
| B | 1000 | |||||
| C | 600 | |||||
| جی جی ڈی 3 | 380 | A | 3150 | 50 | 50 | 105 |
| B | 2500 | |||||
| C | 2000 | |||||
| پروڈکٹ کوڈ | A | B | C | D |
| جی جی ڈی06 | 600 | 600 | 450 | 556 |
| GGD06A | 600 | 800 | 450 | 756 |
| جی جی ڈی08 | 800 | 600 | 650 | 556 |
| GGD08A | 800 | 800 | 650 | 756 |
| جی جی ڈی 10 اے | 1000 | 600 | 850 | 556 |
| جی جی ڈی 10 اے | 1000 | 800 | 850 | 756 |
| جی جی ڈی 12 | 1200 | 800 | 1050 | 756 |
فیکٹریوں، ورکشاپوں اور کان کنی کی سہولیات میں، GGD کم وولٹیج پاور ڈسٹری بیوشن پینل مرکزی کے طور پر کام کر سکتا ہے۔ پیداواری سازوسامان، موٹرز، روشنی اور معاون نظام کے لیے تقسیم کا مقام۔
کابینہ کو کمرشل اور اونچی عمارتوں کے ڈسٹری بیوشن نیٹ ورکس کے لیے ترتیب دیا جا سکتا ہے جہاں متعدد آؤٹ گوئنگ سرکٹس کو مرکزی تحفظ، پیمائش اور کنٹرول کی ضرورت ہوتی ہے۔
پاور پلانٹس اور سب سٹیشن کم وولٹیج سے متعلق معاون بجلی کی تقسیم اور بہاو کے لیے سامان استعمال کر سکتے ہیں۔ الیکٹریکل سسٹمز، اندرونی ترتیب کے ساتھ پروجیکٹ کے سنگل لائن ڈایاگرام کے مطابق۔
سامان اندرونی تنصیب کے لیے بنایا گیا ہے۔ حوالہ آپریٹنگ درجہ حرارت -10 ° C سے +40 ° C ہے، ایک کے ساتھ 1000m تک کی اونچائی۔
ارد گرد کا ماحول شدید کمپن، اثرات اور سنکنرن حالات سے پاک ہونا چاہیے۔ جب خاص ماحولیاتی ضروریات موجود ہیں، اس سے پہلے Usune اور خریدار کے درمیان تکنیکی حالات پر تبادلہ خیال کیا جا سکتا ہے۔ پیداوار
تنصیب کے دوران، عمودی جہاز کی طرف آلات کا جھکاؤ 5° سے زیادہ نہیں ہونا چاہیے۔ مناسب تنصیب کابینہ کی سیدھ، دروازے کے آپریشن اور برقی کنکشن کی وشوسنییتا کو برقرار رکھنے میں مدد کرتا ہے۔
GGD کم وولٹیج پاور ڈسٹری بیوشن پینل کا ڈیزائن اور مینوفیکچرنگ قابل اطلاق کم وولٹیج سوئچ گیئر کی پیروی کرتا ہے ضروریات، بشمول متعلقہ GB اور IEC معیارات۔ فراہم کردہ سامان کے مطابق تیار کیا جا سکتا ہے جدید ترین قابل اطلاق منصوبے کی وضاحتیں اور منظور شدہ تکنیکی دستاویزات۔
کلیدی حوالہ جاتی معیارات میں GB/T 14048.2، GB 7251.12، IEC 439-1، GB 4942.2 اور دیگر قابل اطلاق الیکٹریکل شامل ہیں۔ منصوبے کے ذریعہ بیان کردہ معیارات۔
یوسین کی مینوفیکچرنگ اور کوالٹی مینجمنٹ کی سرگرمیوں کو ISO 9001، ISO 14001 اور ISO 45001 سسٹمز کی مدد حاصل ہے۔ الیکٹریکل مصنوعات کو CE سرٹیفیکیشن کے ساتھ بھی فراہم کیا جا سکتا ہے، متعلقہ ٹیسٹ دستاویزات کے ساتھ مصنوعات کی ترتیب کے لئے.
| موازنہ آئٹم | جی جی ڈی کم وولٹیج پاور ڈسٹری بیوشن پینل | واپس لینے کے قابل سوئچ گیئر | فکسڈ قسم کی تقسیم کی کابینہ |
| بنیادی مقصد | کم وولٹیج بجلی کی تقسیم، کنٹرول اور تحفظ | بار بار سرکٹ سوئچنگ اور دیکھ بھال | بجلی کی بنیادی تقسیم |
| عام وولٹیج | 0.4kV | کم/درمیانی وولٹیج ترتیب پر منحصر ہے۔ | کم وولٹیج |
| کابینہ کا ڈھانچہ | فکسڈ ماڈیولر کابینہ | واپس لینے کے قابل دراز / ٹرالی کا ڈھانچہ | فکسڈ انسٹالیشن |
| سرکٹ رسائی | سامنے اور پیچھے کی دیکھ بھال ڈیزائن پر منحصر ہے۔ | فنکشنل یونٹس کی تیزی سے واپسی | روایتی دیکھ بھال تک رسائی |
| کنفیگریشن لچک | اعلی | بہت اعلیٰ | اعتدال پسند |
| بس بار سسٹم | تانبے کی مین اور برانچ بس بار | کمپارٹمنٹلائزڈ بس بار کا انتظام | کاپر یا ایلومینیم بس بار |
| مناسب بوجھ | فیڈرز، موٹرز، لائٹنگ، معاون نظام | متعدد فیڈرز اور موٹر کنٹرول سرکٹس | عام تقسیم کا بوجھ |
| دیکھ بھال کے نقطہ نظر | اجزاء کی سطح کا معائنہ اور متبادل | دیکھ بھال کے لیے فنکشنل یونٹ کی واپسی | اجزاء کی سطح کی دیکھ بھال |
| پروجیکٹ حسب ضرورت | سنگل لائن ڈایاگرام اور اجزاء پر مبنی حسب ضرورت | دراز ترتیب حسب ضرورت | بنیادی ترتیب حسب ضرورت |
| عام ایپلی کیشنز | فیکٹریاں، سب سٹیشن، پاور پلانٹس، عمارتیں۔ | صنعتی تقسیم اور موٹر کنٹرول | تجارتی اور عام مقصد کی تقسیم |
GGD کم وولٹیج پاور ڈسٹری بیوشن پینل خاص طور پر اس وقت موزوں ہے جب پروجیکٹ کو مضبوط سنٹرلائزڈ کی ضرورت ہو۔ تقسیم کیبنٹ جس میں واضح اندرونی ڈھانچہ، کاپر بس بار سسٹم اور آنے والے لچکدار انتخاب، آؤٹ گوئنگ اور کنٹرول سرکٹس۔
ان منصوبوں کے لیے جہاں انفرادی فنکشنل یونٹس کی تیزی سے تبدیلی بنیادی ضرورت ہے، ایک واپس لینے کے قابل ترتیب زیادہ مناسب ہو سکتی ہے۔ کم سرکٹ تبدیلیوں کے ساتھ آسان تقسیمی نیٹ ورکس کے لیے، ایک مقررہ قسم کابینہ ایک زیادہ سیدھا حل فراہم کر سکتی ہے۔
Usune کابینہ کا ڈھانچہ، سرکٹ بریکر، بس بار کا انتظام، کنٹرول کے اجزاء اور اندرونی وائرنگ کا انتخاب کر سکتا ہے۔ پروجیکٹ کے سنگل لائن ڈایاگرام اور تکنیکی ضروریات کے مطابق۔
GGD کم وولٹیج پاور ڈسٹری بیوشن پینل کا حوالہ دیا گیا ہے Cas-space راکٹ لانچ پروجیکٹ، پروجیکٹ کے ماحول میں اس کے اطلاق کا مظاہرہ کرنا جہاں کم وولٹیج کی تقسیم اور بجلی کا ڈھانچہ ہو۔ سامان کی وشوسنییتا اہم ہے.
Zhejiang Usune Electric Co., Ltd کے پاس بجلی کے آلات کے شعبے میں 14 سال سے زیادہ کا تجربہ ہے، معاونت ایک تجربہ کار R&D ٹیم کے ذریعے جو پروجیکٹ کی مخصوص ضروریات کے مطابق کنفیگریشن تیار کرنے کی صلاحیت رکھتی ہے۔
الیکٹریکل پرزوں اور کیبنٹ فیبریکیشن سے لے کر اندرونی وائرنگ اور فائنل انسپیکشن تک، Usune کنٹرولڈ لاگو ہوتا ہے پیداوار اور معیار کے معائنہ کے طریقہ کار معیاری پیداوار کا لیڈ ٹائم تقریباً 15-20 دن ہے، اس پر منحصر ہے۔ ترتیب اور آرڈر کی مقدار پر۔
مخصوص سرکٹ بریکرز، کنٹرول اجزاء، کابینہ کے طول و عرض، بس بار کے انتظامات یا وائرنگ کنفیگریشنز، Usune خریدار کے سنگل لائن ڈایاگرام اور تکنیکی بنیاد پر سامان تیار کر سکتا ہے وضاحتیں
معیاری حوالہ ریٹیڈ وولٹیج 0.4kV ہے، 50Hz کی ریٹیڈ فریکوئنسی کے ساتھ۔ حتمی پیرامیٹرز منصوبے پر منحصر ہیں۔ ڈیزائن
فراہم کردہ ترتیب 3150A تک پہنچ سکتی ہے، منتخب سرکٹ بریکر، بس بار اور مجموعی طور پر برقی ڈیزائن
جی ہاں کابینہ کے طول و عرض، برقی اجزاء، آنے والے اور جانے والے سرکٹس، کنٹرول کے افعال، بس بار انتظامات اور دیگر تفصیلات منظور شدہ ڈرائنگ کے مطابق اپنی مرضی کے مطابق کی جا سکتی ہیں۔
کنفیگریشن میں یونیورسل سرکٹ بریکرز، مولڈ کیس سرکٹ بریکرز، چھوٹے سرکٹ بریکرز، پروجیکٹ کی ضروریات کے مطابق رابطہ کار، تھرمل ریلے، میٹر اور دیگر اجزاء۔
عام پیداوار کی مدت تقریباً 15-20 دن ہے، مقدار اور تکنیکی ترتیب پر منحصر ہے۔
جی ہاں Usune OEM اور پروجیکٹ پر مبنی حسب ضرورت فراہم کر سکتا ہے، بشمول مخصوص اجزاء کی ترتیب اور کسٹمر ضروریات
پروڈکشن کے دوران اجزاء اور جمع کیبنٹ کا معائنہ کیا جاتا ہے، اس کے بعد معمول کے معائنہ اور جانچ سے پہلے کھیپ متعلقہ ٹیسٹ دستاویزات پروجیکٹ کی ضروریات کے مطابق فراہم کی جا سکتی ہیں۔
