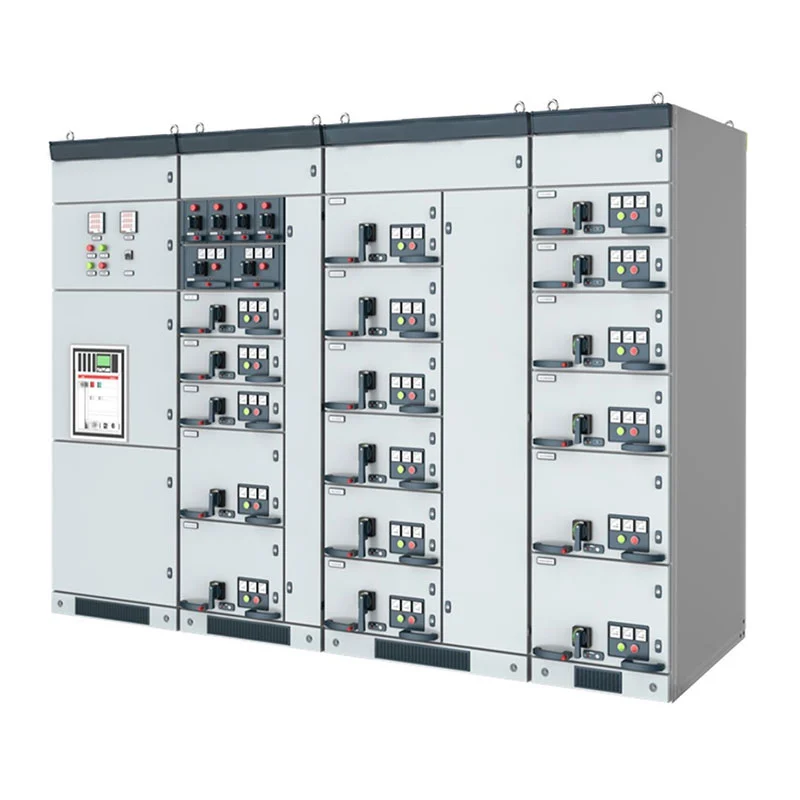

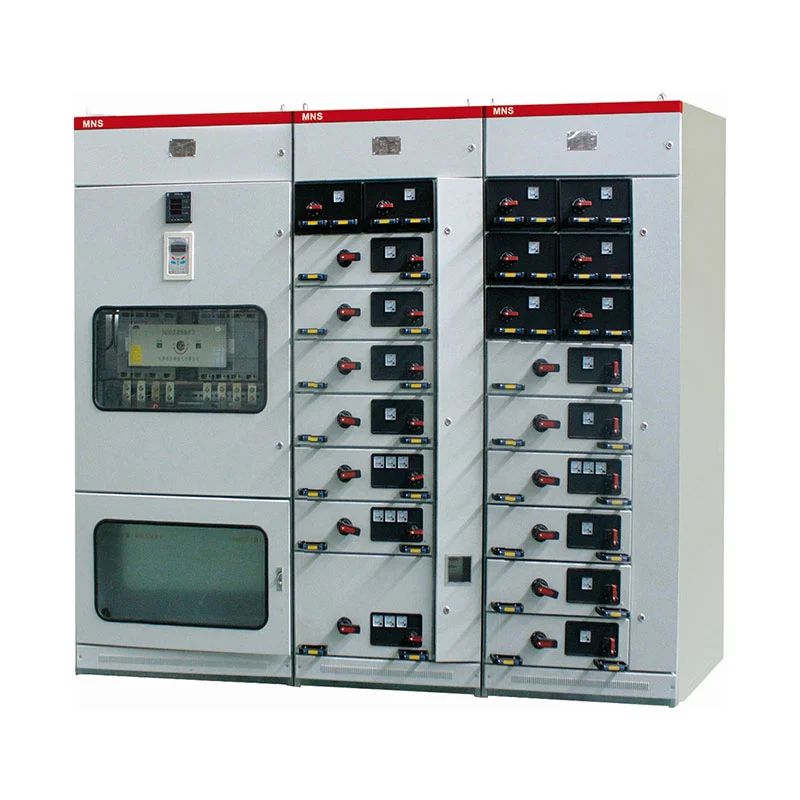

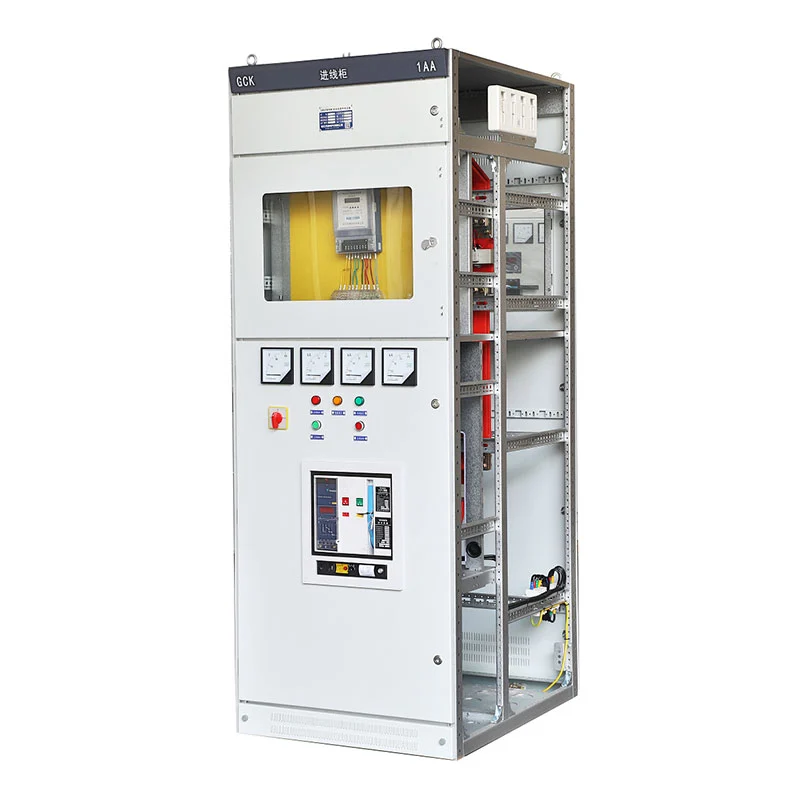

کم وولٹیج واپس لینے کے قابل سوئچ گیئر پینل خاص طور پر ان منصوبوں کے لیے موزوں ہے جہاں کئی قسم کے برقی بوجھ کو ایک مرکزی کم وولٹیج کی تقسیم کے نظام سے منظم کرنے کی ضرورت ہے۔ ایک ہی فکسڈ استعمال کرنے کے بجائے انتظام، کابینہ کو پاور ڈسٹری بیوشن یونٹس، موٹر کنٹرول یونٹس، اور پاور فیکٹر کے ساتھ ترتیب دیا جا سکتا ہے گاہک کے برقی ڈایاگرام کے مطابق معاوضے کے افعال۔
ایک بڑے کم وولٹیج برقی نظام میں عام طور پر مختلف قسم کے بوجھ ہوتے ہیں۔ پیداوار کا سامان، موٹرز، روشنی، معاون آلات، اور رد عمل والے بوجھ کو مختلف تحفظ اور کنٹرول کے انتظامات کی ضرورت ہو سکتی ہے۔
Usune کے ماڈیولر سوئچ گیئر کو ہر سرکٹ کے فنکشن کے مطابق ترتیب دیا جا سکتا ہے۔ ایک عام نظام آنے اور جانے والی بجلی کے لیے پاور ڈسٹری بیوشن سینٹر (PC)، موٹر کے لیے ایک موٹر کنٹرول سینٹر (MCC) شامل ہو سکتا ہے۔ فیڈرز، اور ری ایکٹیو پاور مینجمنٹ کے لیے معاوضے کی کابینہ۔
یہ کنفیگریشن الیکٹریکل انجینئرز کو سوئچ بورڈ کی اصل لوڈ کی ساخت کے ارد گرد تیار کرنے کی اجازت دیتی ہے۔ پروجیکٹ

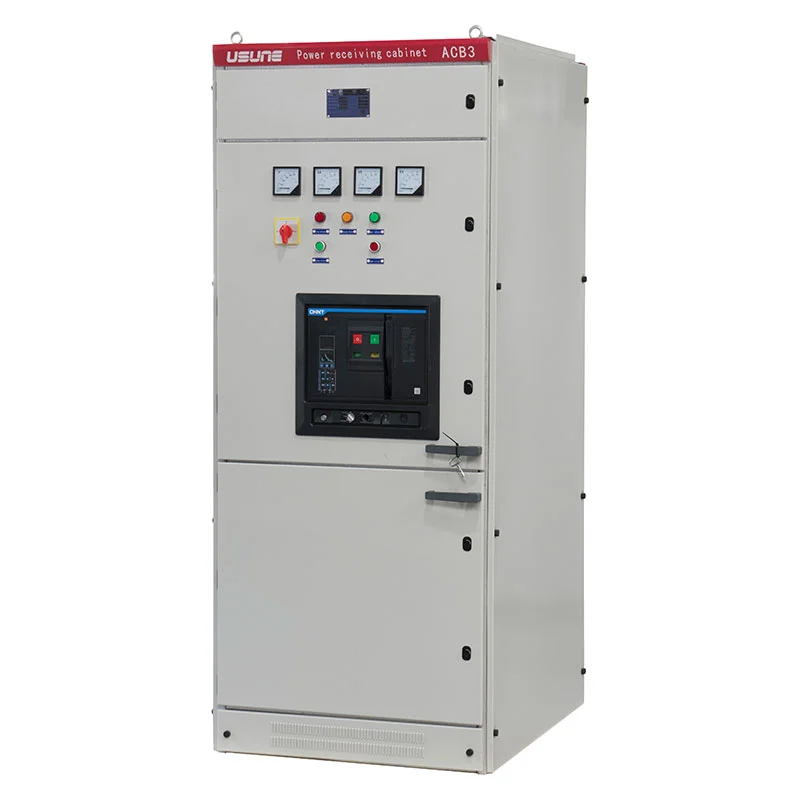

پی سی کیبنٹ کو کم وولٹیج سسٹم کے وصول کرنے اور تقسیم کرنے کے لیے ڈیزائن کیا گیا ہے۔
مطلوبہ برقی پیرامیٹرز پر منحصر ہے، کابینہ Emax, MT, 3WN, AH, ME سیریز سرکٹ کو ایڈجسٹ کر سکتی ہے منظور شدہ ڈیزائن کے مطابق بریکر اور دیگر ہم آہنگ اجزاء۔
ڈسٹری بیوشن سیکشن کو ڈاون اسٹریم پروڈکشن لائنز، ٹرانسفارمرز، معاون سامان، فراہم کرنے کے لیے استعمال کیا جا سکتا ہے۔ عمارت کے نظام، اور دیگر برقی بوجھ۔
متعدد فیڈر والے منصوبوں کے لیے، ہر سرکٹ کو اس کے ریٹیڈ کرنٹ اور تحفظ کے مطابق ترتیب دیا جا سکتا ہے۔ ضروریات، مجموعی تقسیم کے نیٹ ورک کو منظم کرنا آسان بناتا ہے۔
موٹر بوجھ اکثر صنعتی برقی نظام کے سب سے بڑے اجزاء میں سے ایک ہوتے ہیں۔ پمپ، پنکھے، کمپریسر، کنویئرز، مشین ٹولز، اور پیداواری سازوسامان سبھی کو سرشار موٹر سرکٹس کی ضرورت ہو سکتی ہے۔
MCC کنفیگریشن موٹر فیڈر کی مختلف ضروریات کو پورا کرنے کے لیے بڑے اور چھوٹے دراز کا استعمال کرتی ہے۔ اہم ہر سرکٹ کے لیے سوئچنگ ڈیوائس ایک اعلی توڑنے کی صلاحیت والے مولڈ کیس سرکٹ بریکر یا روٹری لوڈ کا استعمال کر سکتی ہے فیوز کے ساتھ سوئچ کریں.
یہ انتظام موٹر سرکٹس کو عام پاور ڈسٹری بیوشن سرکٹس سے الگ الگ گروپ کرنے کی اجازت دیتا ہے۔ برقی نظام کے مرکزی کنٹرول کو برقرار رکھنے.
بڑی تعداد میں موٹرز اور انڈکٹیو بوجھ کے ساتھ صنعتی سہولیات کو ری ایکٹیو پاور معاوضے کی ضرورت ہو سکتی ہے۔
Usune معاوضے کے سیکشن کو دستی، خودکار، یا ریموٹ پاور فیکٹر کمپنسیشن فنکشنز کے ساتھ کنفیگر کر سکتا ہے۔ گاہک کے برقی انتظامی نظام کے مطابق مناسب کنٹرول کا طریقہ منتخب کیا جا سکتا ہے۔
معاوضے کے سامان کو عام تقسیم اور موٹر سرکٹس سے الگ کرکے، کابینہ کا انتظام بہتر ہوسکتا ہے۔ گاہک کی مجموعی پاور مینجمنٹ کی حکمت عملی کے مطابق۔
واپس لینے کے قابل کم وولٹیج سسٹم کی بنیادی قدر صرف کابینہ کا ڈھانچہ نہیں ہے، بلکہ اس کی صلاحیت ایک مربوط نظام کے اندر مختلف برقی افعال کو منظم کریں۔
پی سی سیکشن آنے والی بجلی کو سنبھالتا ہے اور ڈاون اسٹریم فیڈرز کو بجلی تقسیم کرتا ہے۔ اس کی بریکر کنفیگریشن ہے۔ نظام کی موجودہ اور تحفظ کی ضروریات کے مطابق منتخب کیا جاتا ہے۔
MCC سیکشن موٹر سے متعلق سرکٹس کے لیے وقف ہے۔ موٹر کے مطابق دراز کے مختلف سائز کا اہتمام کیا جا سکتا ہے۔ درجہ بندی اور فیڈر کی مقدار۔
معاوضہ سیکشن رد عمل کی طاقت کا انتظام کرتا ہے اور اسے دستی، خودکار، یا ریموٹ آپریشن کے لیے ترتیب دیا جا سکتا ہے۔
ان تینوں فنکشنل ایریاز کو الگ الگ ڈیزائن کیا جا سکتا ہے یا ایک ہی کم وولٹیج سوئچ بورڈ میں ضم کیا جا سکتا ہے۔ منصوبے کی ضروریات کے مطابق۔
کم وولٹیج والے سوئچ گیئر کے نظام کا انتخاب کیبنٹ کے بجائے بجلی کے بوجھ سے شروع ہونا چاہیے۔ ظاہری شکل
بجلی کی تقسیم کے منصوبے کے لیے، انجینئرز کو عام طور پر آنے والے وولٹیج، ریٹیڈ کرنٹ، کی تعداد کی تصدیق کرنے کی ضرورت ہوتی ہے۔ باہر جانے والے فیڈرز، شارٹ سرکٹ کی سطح، موٹر کی گنجائش، اور مستقبل میں توسیع کی ضروریات۔
موٹروں پر مشتمل سہولیات کے لیے، موٹرز کی تعداد اور درجہ بندی MCC کا تعین کرنے کے اہم عوامل بن جاتے ہیں۔ ترتیب
جہاں رد عمل والے بوجھ اہم ہیں، وہاں معاوضے کی مطلوبہ صلاحیت اور کنٹرول کا طریقہ بھی ہونا چاہیے۔ سمجھا جاتا ہے
یہ لوڈ پر مبنی نقطہ نظر اس بات کو یقینی بنانے میں مدد کرتا ہے کہ سوئچ گیئر کی حتمی ترتیب اصل آپریٹنگ سے مطابقت رکھتی ہے۔ سہولت کی خصوصیات.
کم وولٹیج واپس لینے کے قابل سوئچ گیئر پینل کو مختلف صنعتوں اور برقی ماحول کے لیے ترتیب دیا جا سکتا ہے مطلوبہ تقسیم کے افعال کے مطابق۔
فیکٹریاں پی سی اور ایم سی سی کنفیگریشنز کو پیداواری آلات، موٹروں، معاون نظاموں میں بجلی کی تقسیم کے لیے استعمال کر سکتی ہیں۔ اور پروسیسنگ مشینری۔
پیٹرو کیمیکل پلانٹس میں عام طور پر موٹر سے چلنے والے متعدد نظام ہوتے ہیں جیسے پمپ، پنکھے اور کمپریسر۔ الگ ایم سی سی سیکشن کے اندر موٹر کنٹرول سرکٹس کا اہتمام کیا جا سکتا ہے۔
اسٹیل اور میٹالرجیکل سہولیات میں اکثر ہائی پاور موٹرز اور متعدد پروڈکشن لائنیں ہوتی ہیں۔ ماڈیولر تقسیم مختلف بوجھ کو سرشار فیڈر سرکٹس کے ذریعے منظم کرنے کی اجازت دیتی ہے۔
نقل و حمل کا بنیادی ڈھانچہ آلات بجلی کی فراہمی کے لیے مرکزی کم وولٹیج کی تقسیم کا استعمال کر سکتا ہے، معاون نظام، وینٹیلیشن کا سامان، اور دیگر برقی بوجھ۔
بلند و بالا عمارتیں اور رہائشی ترقیات مرکزی فیڈر کے لیے کم وولٹیج کی تقسیم کی الماریاں استعمال کر سکتی ہیں انتظام اور برقی آلات کی فراہمی۔
بجلی سے متعلقہ سہولیات آنے والی تقسیم، باہر جانے والے فیڈرز، موٹر سرکٹس، اور رد عمل والی طاقت کو یکجا کر سکتی ہیں۔ ایک مربوط کم وولٹیج سسٹم کے اندر معاوضہ۔
معیاری سامان -5 ° C اور +40 ° C کے درمیان محیط درجہ حرارت کے لئے ڈیزائن کیا گیا ہے، اوسط درجہ حرارت کے ساتھ 24 گھنٹوں کے دوران +35 ° C سے زیادہ۔
معیاری تنصیب کی اونچائی ≤2000m ہے۔ ارد گرد کی ہوا نسبتاً صاف اور مناسب ہونی چاہیے۔ ان اقدامات پر غور کیا جانا چاہئے جہاں نمی اور درجہ حرارت میں اتار چڑھاو گاڑھا ہونے کا سبب بن سکتا ہے۔
نقل و حمل اور سٹوریج کے لیے، قابل اطلاق درجہ حرارت کی حد -25°C سے +55°C ہے، جس میں قلیل مدتی نمائش +70 ° C 24 گھنٹے سے زیادہ نہیں۔
اگر سامان آف شور آئل پلیٹ فارمز، نیوکلیئر پاور پلانٹس، یا دیگر خاص ماحول کے لیے درکار ہے۔ Usune اور کسٹمر کے درمیان آپریٹنگ حالات کی الگ سے تصدیق ہونی چاہیے۔
| آئٹم | تفصیلات |
| سامان کی قسم | کم وولٹیج واپس لینے کے قابل سوئچ گیئر |
| ریٹیڈ ورکنگ وولٹیج | ≤660V |
| شرح شدہ تعدد | 50Hz/60Hz |
| اہم افعال | بجلی کی تقسیم / موٹر کنٹرول / پاور فیکٹر معاوضہ |
| کابینہ کی اقسام | پی سی / ایم سی سی / معاوضہ کابینہ |
| پی سی سرکٹ بریکرز | Emax/MT/3WN/AH/ME سیریز |
| ایم سی سی کا ڈھانچہ | بڑے اور چھوٹے دراز |
| MCC مین سوئچنگ | فیوز کے ساتھ ہائی بریکنگ MCCB / روٹری لوڈ سوئچ |
| معاوضے کے طریقے | دستی / خودکار / ریموٹ |
| تنصیب کی اونچائی | ≤2000m |
| محیطی درجہ حرارت | -5°C سے +40°C |
| 24 گھنٹے کا اوسط درجہ حرارت | ≤+35°C |
| اسٹوریج کا درجہ حرارت | -25°C سے +55°C |
| قلیل مدتی درجہ حرارت | ≤24 گھنٹے کے لیے +70°C تک |
| قابل اطلاق نظام | AC 50–60Hz |
حتمی برقی پیرامیٹرز کی تصدیق صارف کے سنگل لائن ڈایاگرام، لوڈ لسٹ، کے مطابق کی جانی چاہیے۔ تحفظ کی ضروریات، اور تنصیب کی شرائط۔
پروکیورمنٹ ٹیموں کے لیے، کم وولٹیج والے سوئچ گیئر کی کابینہ کا انتخاب صرف ریٹیڈ وولٹیج اور کرنٹ کے مطابق نہیں ہو سکتا کافی ہو.
باہر جانے والے سرکٹس کی تعداد، موٹر فیڈر کی مقدار، انفرادی موٹر ریٹنگز، شارٹ سرکٹ کی ضروریات، آنے والی بجلی کی گنجائش، اور معاوضے کی ضروریات سب کابینہ کی حتمی ترتیب کو متاثر کر سکتی ہیں۔
Usune گاہک کی برقی ضروریات کا جائزہ لے سکتا ہے اور PC، MCC، اور کے مناسب امتزاج کی سفارش کر سکتا ہے۔ معاوضے کے افعال
یہ نقطہ نظر صنعتی منصوبوں کے لیے خاص طور پر مفید ہے جہاں سوئچ بورڈ کو متعدد کو ایڈجسٹ کرنے کی ضرورت ہوتی ہے۔ بجلی کے بوجھ کی اقسام صرف روایتی تقسیم کی کابینہ کے طور پر کام کرنے کے بجائے۔
Cas-space راکٹ لانچ پروجیکٹ Usune کے برقی آلات سے وابستہ پروجیکٹ حوالوں میں سے ایک ہے۔
راکٹ لانچ کی سہولیات پیچیدہ معاون برقی نظام پر مشتمل ہوتی ہیں اور اس کے لیے بجلی کی منظم تقسیم کی ضرورت ہوتی ہے۔ سامان، معاون سہولیات، کنٹرول سے متعلقہ نظام، اور بنیادی ڈھانچے کا بوجھ۔
اس طرح کے ماحول میں، بجلی کی تقسیم کے نظام کو مختلف لوڈ خصوصیات کو ایڈجسٹ کرنے کی ضرورت ہے جبکہ واضح سرکٹ تنظیم کو برقرار رکھنے. Usune کا کم وولٹیج سوئچ گیئر پروجیکٹ کے حصے کے طور پر لگایا گیا تھا۔ برقی آلات کا انتظام۔
یہ پروجیکٹ خصوصی انفراسٹرکچر میں Usune برقی آلات کے استعمال کو ظاہر کرتا ہے جہاں بجلی ہوتی ہے۔ تقسیم کے تقاضے روایتی تجارتی یا صنعتی عمارتوں سے آگے بڑھتے ہیں۔
کم وولٹیج واپس لینے کے قابل سوئچ گیئر پینل کا آرڈر دینے سے پہلے، صارفین کو عام طور پر درج ذیل پروجیکٹ فراہم کرنا چاہیے معلومات:
| مطلوبہ معلومات | مقصد |
| سسٹم وولٹیج | بنیادی برقی ترتیب کا تعین کرتا ہے۔ |
| آنے والا کرنٹ | آنے والے سوئچ گیئر کی صلاحیت کا تعین کرنے میں مدد کرتا ہے۔ |
| فیڈرز کی تعداد | کابینہ کے فنکشنل یونٹ کے انتظامات کا تعین کرتا ہے۔ |
| موٹر کی مقدار | MCC کی ضروریات کا تعین کرتا ہے۔ |
| موٹر ریٹنگز | موٹر فیڈر کے اجزاء کو منتخب کرنے میں مدد کرتا ہے۔ |
| شارٹ سرکٹ کی سطح | تحفظ کی ضروریات کا تعین کرتا ہے۔ |
| معاوضے کی ضرورت | پاور فیکٹر معاوضہ کنفیگریشن کا تعین کرتا ہے۔ |
| تنصیب کا ماحول | قابل اطلاق آپریٹنگ شرائط کی تصدیق کرتا ہے۔ |
| الیکٹریکل ڈایاگرام | Usune کی کابینہ کے مناسب انتظامات کی تیاری میں مدد کرتا ہے۔ |
کوٹیشن کے مرحلے پر یہ تفصیلات فراہم کرنا Usune کو زیادہ درست سوئچ گیئر کنفیگریشن تیار کرنے کی اجازت دیتا ہے اور پیداوار کے دوران غیر ضروری تبدیلیوں کو کم کریں۔
| ن اے | اشیاء | یونٹ | لوڈ بریک سوئچ یونٹ | مجموعہ یونٹ | سرکٹ بریکر یونٹ | |
| 1 | شرح شدہ وولٹیج | kV | 12/24 | 12/24 | 12/24 | |
| 2 | شرح شدہ تعدد | ہرٹز | 50 | 50 | 50 | |
| 3 | شرح شدہ کرنٹ | A | 630 | 125 (فیوز کرنٹ پر منحصر ہے) | 630 | |
| 4 | شرح شدہ موصلیت کی سطح | 1 منٹ فریکوئنسی دباؤ کا مقابلہ کرتی ہے۔ | kV | 42/65 | 42/65 | 42/65 |
| 48/79 | 48/79 | 48/79 | ||||
| 2/2 | 2/2 | 2/2 | ||||
| لائٹنگ تسلسل وولٹیج کا مقابلہ کرتا ہے۔ | 75/125 | 75/125 | 75/125 | |||
| 85/145 | 85/145 | 85/145 | ||||
| 5 | شرح شدہ شارٹ سرکٹ کرنٹ کو برداشت کرتا ہے۔ | kA/s | 25/4 | —— | 25/4 | |
| 6 | شرح شدہ چوٹی کرنٹ کو برداشت کرتی ہے۔ | کے اے | 63 | —— | 63 | |
| 7 | ریٹیڈ شارٹ سرکٹ کرنٹ بناتا ہے۔ | کے اے | 63 | HV فیوز کی طرف سے محدود | 63 | |
| 8 | شرح شدہ شارٹ سرکٹ بریک کرنٹ | کے اے | —— | HV فیوز کی طرف سے محدود | 25/25 | |
| 9 | شرح شدہ ٹرانسمیشن کرنٹ | A | —— | 1700/1400 | —— | |
| 10 | ریٹیڈ فعال لوڈ بریکنگ کرنٹ | A | 630 | —— | —— | |
| 11 | درجہ بند-لوپ بریکنگ کرنٹ | A | 630 | —— | 630 | |
| 12 | مکینیکل زندگی | لوڈ بریک سوئچ/سی بی | اوقات | 10000 | 10000 | 20000 |
| تنہائی/گراؤنڈ سوئچ | 5000 | 5000 | 5000 | |||
| 13 | سرکٹ مزاحمت | μΩ | ≤150 | —— | ≤150 | |
| 14 | شرح شدہ چارجنگ پریشر (20℃ گیج پریشر) | ایم پی اے | 0.04 | 0.04 | 0.04 | |
| 15 | گیس کی سالانہ رشتہ دار رساو کی شرح | % | 0.05 | 0.05 | 0.05 | |
| 16 | IP تحفظ کی ڈگری | کابینہ | IP4X | IP4X | IP4X | |
| گیس ٹینک | IP67 | IP67 | IP67 | |||

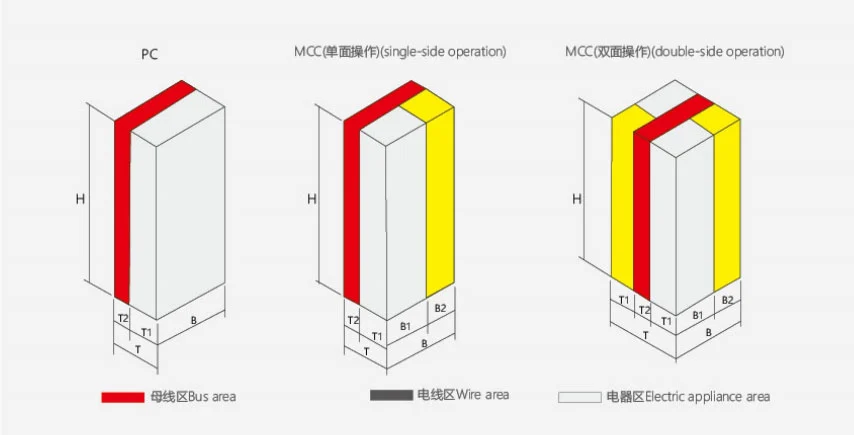

| اونچائی | چوڑائی | گہرائی | نوٹ | ||||
| H | B | B1 | B2 | T | T1 | T2 | |
| 2200 | 1000 | 600 | 400 | 600 | 400 | 200 | سنگل سائیڈ آپریشن |
| 2200 | 1000 | 600 | 400 | 1000 | 400 | 200 | ڈبل سائیڈ آپریشن |
یوسین اپنے مینوفیکچرنگ اور کوالٹی مینجمنٹ کے عمل کو ISO 9001، ISO 14001، اور ISO 45001 کے مطابق چلاتا ہے۔
مصنوعات کو قابل اطلاق IEC اور GB معیارات کے حوالے سے تیار اور تیار کیا گیا ہے۔ سی ای سرٹیفیکیشن ہے قابل اطلاق پروڈکٹ کنفیگریشنز اور ٹارگٹ مارکیٹس کے لیے دستیاب ہے۔
فیکٹری کے معائنے میں اجزاء کی تنصیب، کابینہ اسمبلی، برقی کنکشن، فنکشنل میکانزم، اور شپمنٹ سے پہلے معمول کی جانچ۔
متعلقہ تکنیکی دستاویزات اور ٹیسٹ رپورٹس پروجیکٹ کی ضروریات کے مطابق فراہم کی جا سکتی ہیں۔
یہ سامان AC سسٹمز کے لیے 660V اور اس سے نیچے کے ریٹیڈ ورکنگ وولٹیج کے ساتھ ڈیزائن کیا گیا ہے۔
یہ نظام بجلی کی تقسیم، موٹر کنٹرول، اور خودکار پاور فیکٹر معاوضہ کے افعال کو مربوط کر سکتا ہے۔
پی سی کیبنٹ بنیادی طور پر بجلی کی وصولی اور تقسیم کے لیے استعمال ہوتی ہے۔ یہ مناسب سرکٹ کے ساتھ ترتیب دیا جا سکتا ہے نظام کی ضروریات کے مطابق بریکر.
ایک MCC کابینہ مرکزی کنٹرول اور متعدد موٹر سرکٹس کے تحفظ کے لیے ڈیزائن کی گئی ہے۔ یہ بڑے اور استعمال کر سکتے ہیں چھوٹے دراج کی ترتیب.
جی ہاں Usune گاہک کے سنگل لائن ڈایاگرام، لوڈ لسٹ، موٹر ریٹنگز کے مطابق کابینہ کو ترتیب دے سکتا ہے، فیڈر کی مقدار، اور معاوضے کی ضروریات۔
Usune ISO 9001، ISO 14001، اور ISO 45001 مینجمنٹ سسٹم کے تحت کام کرتا ہے۔ مصنوعات کے مطابق ڈیزائن کیا گیا ہے قابل اطلاق IEC اور GB معیارات، قابل اطلاق کنفیگریشنز کے لیے دستیاب CE سرٹیفیکیشن کے ساتھ۔
خاص ماحول جیسے آف شور پلیٹ فارمز اور جوہری توانائی کی سہولیات کے لیے الگ تکنیکی تشخیص کی ضرورت ہوتی ہے۔ اور پیداوار سے پہلے معاہدہ۔
صارفین کو سسٹم وولٹیج، آنے والا کرنٹ، فیڈر کی مقدار، موٹر کی معلومات فراہم کرنے کی سفارش کی جاتی ہے۔ شارٹ سرکٹ کی سطح، معاوضے کی ضروریات، سنگل لائن ڈایاگرام، اور تنصیب کا ماحول۔
جی ہاں فیکٹری کا معائنہ اور معمول کی جانچ شپمنٹ سے پہلے کی جاتی ہے، اور متعلقہ ٹیسٹ رپورٹس کی جا سکتی ہیں۔ منصوبے کی ضروریات کے مطابق فراہم کی جاتی ہے۔
Usune کم وولٹیج کے برقی آلات پر توجہ مرکوز کرتا ہے اور پروجیکٹ پر مبنی سوئچ گیئر کنفیگریشن فراہم کرتا ہے صنعتی، تجارتی، توانائی، نقل و حمل، اور خصوصی انفراسٹرکچر ایپلی کیشنز۔
کم وولٹیج واپس لینے کے قابل سوئچ گیئر پینل خریدنے والے صارفین کے لیے، Usune الیکٹریکل سے اس عمل کی حمایت کر سکتا ہے۔ پیرامیٹر کی تصدیق اور مینوفیکچرنگ معائنہ اور شپمنٹ دستاویزات کے لیے کابینہ کی ترتیب ہر پروجیکٹ کے لیے ایک ہی ترتیب استعمال کرنے کے بجائے حقیقی برقی نظام پر مبنی عملی حل۔
