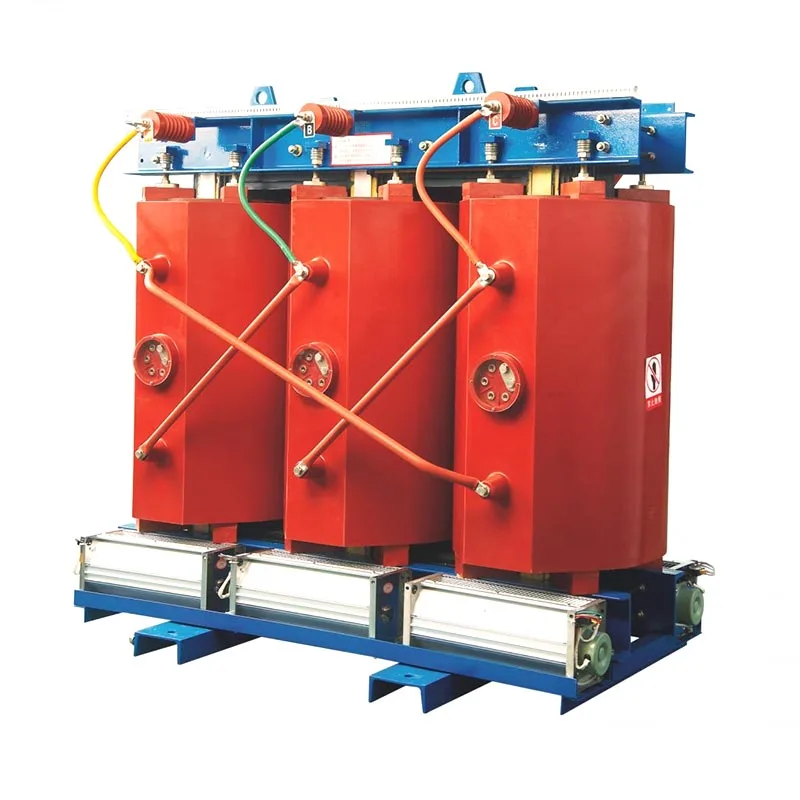

ایک11kV 1000kVA خشک قسم کا ٹرانسفارمرایک میڈیم وولٹیج ڈسٹری بیوشن ٹرانسفارمر ہے جو برقی توانائی کو 11kV سپلائی سے کم استعمال وولٹیج میں منتقل کرنے کے لیے ڈیزائن کیا گیا ہے جبکہ برقی تنہائی، وولٹیج کے استحکام، اور بجلی کی محفوظ تقسیم کو برقرار رکھا جاتا ہے۔ یہ گائیڈ اس کی تعمیر، آپریٹنگ اصول، تصریحات، ایپلی کیشنز، تنصیب کے تحفظات، تحفظ کی ضروریات، دیکھ بھال کے طریقوں، اور صنعتی اور تجارتی پاور سسٹمز کے لیے خریداری کے پوائنٹس کی وضاحت کرتا ہے۔
ایک 1000kVA ٹرانسفارمر 1000 کلو وولٹ-ایمپیئرز کی ریٹیڈ ظاہری بجلی کی گنجائش فراہم کرتا ہے، جبکہ 11kV بنیادی وولٹیج کلاس کی نشاندہی کرتا ہے۔ تیل میں ڈوبے ہوئے ٹرانسفارمر کے برعکس، خشک قسم کا ٹرانسفارمر ہوا کو کولنگ میڈیم کے طور پر استعمال کرتا ہے اور معدنی موصل تیل پر انحصار نہیں کرتا ہے۔ کاسٹ ریزین ڈیزائن ان ڈور سب سٹیشنوں، تجارتی عمارتوں، صنعتی پلانٹس، ڈیٹا سے متعلقہ سہولیات، قابل تجدید توانائی کی تنصیبات اور دیگر مقامات کے لیے ایک کمپیکٹ حل فراہم کر سکتے ہیں جہاں آگ کا برتاؤ، دیکھ بھال، جگہ اور ماحولیاتی تحفظات اہم ہیں۔
اصل تصریح کا انتخاب کبھی بھی صرف نیم پلیٹ کی درجہ بندی سے نہیں کیا جانا چاہیے۔ سیکنڈری وولٹیج، ویکٹر گروپ، رکاوٹ، موصلیت کی سطح، سمیٹنے کا مواد، درجہ حرارت میں اضافہ، ٹھنڈک کا طریقہ، انکلوژر پروٹیکشن، اونچائی، محیط درجہ حرارت، ہارمونک لوڈنگ، شارٹ سرکٹ کے حالات، اور قابل اطلاق معیارات سبھی حتمی ڈیزائن کو متاثر کرتے ہیں۔
ایک11kV 1000kVA خشک قسم کا ٹرانسفارمرایک تھری فیز الیکٹریکل ٹرانسفارمر ہے جو عام طور پر درمیانے وولٹیج کی بجلی کو کم وولٹیج تک کم کرنے کے لیے استعمال کیا جاتا ہے جو نیچے کی دھارے کی تقسیم اور برقی آلات کے لیے موزوں ہے۔ ٹرانسفارمر میں 1000kVA کی ریٹیڈ ظاہری طاقت اور 11kV کا بنیادی وولٹیج ہے۔
اصطلاحخشک قسماس کا مطلب ہے کہ ٹرانسفارمر مائع موصلیت کا تیل اپنے بنیادی موصلیت اور کولنگ میڈیم کے طور پر استعمال نہیں کرتا ہے۔ ڈیزائن پر منحصر ہے، وائنڈنگز کھلے زخم، ویکیوم پریشر رنگدار، یا رال میں سمیٹے ہوئے ہو سکتے ہیں۔ کاسٹ رال کی تعمیر خاص طور پر عام ہے جہاں مکینیکل تحفظ، ماحولیاتی مزاحمت، اور مائع موصلیت پر کم انحصار کی ضرورت ہوتی ہے۔
IEC 60076-11 خاص طور پر خشک قسم کے پاور ٹرانسفارمرز کا احاطہ کرتا ہے جس میں 72.5kV تک کا سامان سب سے زیادہ وولٹیج ہوتا ہے اور کم از کم ایک وائنڈنگ 1.1kV سے اوپر کام کرتی ہے، جو اسے 11kV کے بہت سے خشک قسم کے ٹرانسفارمر ڈیزائنوں سے براہ راست متعلقہ بناتی ہے۔
11kV برائے نام پرائمری سائیڈ وولٹیج کی نشاندہی کرتا ہے۔ آلات کی درست موصلیت کی سطح اور درجہ بندی شدہ وولٹیج کی صرف برائے نام وولٹیج سے اندازہ لگانے کے بجائے پروجیکٹ کی تفصیلات اور قابل اطلاق معیار سے تصدیق ہونی چاہیے۔
1000kVA ٹرانسفارمر کی ریٹیڈ ظاہری طاقت ہے۔ یہ براہ راست 1000kW آؤٹ پٹ کی نمائندگی کرنے کے بجائے مخصوص آپریٹنگ حالات میں برقی لوڈنگ کی صلاحیت کو بیان کرتا ہے۔
تین فیز سسٹم کے لیے، لگ بھگ فل لوڈ لائن کرنٹ کا حساب لگا کر کیا جا سکتا ہے:
مثال کے طور پر، 11kV اور 1000kVA پر، بنیادی فل لوڈ کرنٹ تقریباً52.5A. ثانوی کرنٹ منتخب کم وولٹیج کی درجہ بندی پر منحصر ہے۔ 400V پر، مثال کے طور پر، نظریاتی تھری فیز فل لوڈ کرنٹ تقریباً1,443A. یہ حسابات ابتدائی انجینئرنگ کے لیے کارآمد ہیں، جبکہ حتمی کیبل، بریکر، بس بار، اور تحفظ کے انتخاب کو مکمل پراجیکٹ ڈیزائن کی پیروی کرنا چاہیے۔
خشک قسم کے ٹرانسفارمر کی کارکردگی کا انحصار کئی بڑے اجزاء کے مربوط ڈیزائن پر ہوتا ہے۔ ایک عام 11kV 1000kVA یونٹ میں درج ذیل شامل ہیں:
| جزو | پرائمری فنکشن | اہم غور |
|---|---|---|
| مقناطیسی کور | توانائی کی منتقلی کے لیے مقناطیسی راستہ فراہم کرتا ہے۔ | بنیادی مواد، مشترکہ ڈیزائن، اور نقصانات |
| HV وائنڈنگ | 11kV سپلائی حاصل کرتا ہے۔ | موصلیت، کنڈکٹر مواد، تسلسل برداشت |
| ایل وی وائنڈنگ | مطلوبہ کم وولٹیج آؤٹ پٹ فراہم کرتا ہے۔ | وولٹیج، موجودہ صلاحیت، درجہ حرارت میں اضافہ |
| موصلیت کا نظام | توانائی بخش اجزاء کو برقی طور پر الگ کرتا ہے۔ | تھرمل، ڈائی الیکٹرک، ماحولیاتی کارکردگی |
| رال انکیپسولیشن | کاسٹ رال ڈیزائنوں میں وائنڈنگز کی حفاظت کرتا ہے۔ | معدنیات سے متعلق معیار، باطل کنٹرول، تھرمل کارکردگی |
| کولنگ سسٹم | آپریشن کے دوران پیدا ہونے والی گرمی کو ہٹاتا ہے۔ | AN یا ANAF آپریشن اور وینٹیلیشن |
کاسٹ رال کے ڈیزائنوں میں، رال سے منسلک وائنڈنگز کنڈلی کے ارد گرد ایک ٹھوس موصلیت کا ڈھانچہ فراہم کر سکتی ہیں۔ تاہم، حتمی تعمیر کا جائزہ صرف رال کی تعمیر کے بجائے مطلوبہ برقی، تھرمل، ماحولیاتی اور مکینیکل حالات کے مطابق کیا جانا چاہیے۔
ٹرانسفارمر برقی مقناطیسی انڈکشن کے ذریعے کام کرتا ہے۔ جب ایک متبادل 11kV وولٹیج کو بنیادی وائنڈنگ پر لاگو کیا جاتا ہے، تو یہ کور میں ایک متبادل مقناطیسی بہاؤ پیدا کرتا ہے۔ یہ مقناطیسی بہاؤ سیکنڈری وائنڈنگ سے جوڑتا ہے اور موڑ کے تناسب کے مطابق وولٹیج پیدا کرتا ہے۔
قدرتی ہوا کی ٹھنڈک کے تحت، حرارت متحرک حصوں سے کنویکشن اور تابکاری کے ذریعے ارد گرد کی ہوا میں منتقل ہوتی ہے۔ زیادہ تھرمل ڈیمانڈ کے ساتھ ایپلی کیشنز کے لیے، جبری ہوا کے پنکھے شامل کیے جا سکتے ہیں۔ منتخب کردہ کولنگ کا انتظام ٹرانسفارمر کی مخصوص درجہ بندی اور آپریٹنگ ماحول کے مطابق ہونا چاہیے۔
خریدار کو صرف "11kV 1000kVA" کے مطابق خریداری کرنے کے بجائے مکمل تکنیکی ڈیٹا شیٹ کی درخواست کرنی چاہیے۔ ایک عام پروجیکٹ کی تصریح کو ایڈریس کرنا چاہئے:
| پیرامیٹر | کیوں یہ اہمیت رکھتا ہے۔ |
|---|---|
| شرح شدہ صلاحیت | ظاہری طاقت کی درجہ بندی کا تعین کرتا ہے: 1000kVA۔ |
| پرائمری وولٹیج | اصل میڈیم وولٹیج نیٹ ورک سے مماثل ہونا چاہیے۔ |
| ثانوی وولٹیج | بہاو کے سامان کے ساتھ مطابقت کا تعین کرتا ہے۔ |
| تعدد | عام پروجیکٹ کی اقدار میں 50Hz یا 60Hz شامل ہیں۔ |
| ویکٹر گروپ | مرحلے کی نقل مکانی اور سمیٹ کنکشن کی وضاحت کرتا ہے۔ |
| رکاوٹ | وولٹیج ریگولیشن اور فالٹ کرنٹ رویے کو متاثر کرتا ہے۔ |
| نقصانات | آپریٹنگ درجہ حرارت اور لائف سائیکل توانائی کی کھپت کو متاثر کرتا ہے۔ |
| درجہ حرارت میں اضافہ | تھرمل آپریٹنگ حالات اور موصلیت کی ضروریات کی وضاحت کرتا ہے۔ |
| موصلیت کی سطح | ڈائی الیکٹرک کو برداشت کرنے اور سسٹم کوآرڈینیشن کے لیے اہم ہے۔ |
| انکلوژر/آئی پی ریٹنگ | ماحولیاتی اور حادثاتی رابطے کے خطرات سے ٹرانسفارمر کی حفاظت کرتا ہے۔ |
شائع شدہ مینوفیکچررز کی وضاحتیں ظاہر کرتی ہیں کہ 11kV-کلاس 1000kVA خشک قسم کے ٹرانسفارمرز میں نقصان کی قدریں، سمیٹنے والے مواد، طول و عرض، ویکٹر گروپس، رکاوٹ کی قدریں، اور ٹھنڈک کے انتظامات ہو سکتے ہیں۔ لہٰذا، ان پیرامیٹرز کی درست ماڈل کے لیے تصدیق کی جانی چاہیے بجائے اس کے کہ تمام 1000kVA ٹرانسفارمرز تکنیکی طور پر مساوی ہوں۔
خشک قسم کی ٹرانسفارمر ٹیکنالوجی خاص طور پر مفید ہے جب تنصیب کا ماحول اندرونی آپریشن، آگ کے تحفظات، مائع کی موصلیت کی ضروریات کو کم کرنے، یا آسان دیکھ بھال پر زور دیتا ہے۔
IEC 60076-11 موسمیاتی کلاسوں، اونچائی سے متعلق تھرمل اور ڈائی الیکٹرک تحفظات، انکلوژر مینجمنٹ، آگ کے رویے، اور زلزلہ کی درجہ بندی پر بھی توجہ دیتا ہے، یہ واضح کرتا ہے کہ ٹرانسفارمر تصریح کے دوران ماحولیاتی حالات پر کیوں غور کیا جانا چاہیے۔
ایک 11kV 1000kVA ڈرائی ٹائپ ٹرانسفارمر استعمال کیا جا سکتا ہے جہاں بھی 11kV ڈسٹری بیوشن سسٹم کو درمیانی صلاحیت کے سٹیپ ڈاؤن ٹرانسفارمر کی ضرورت ہو اور تنصیب کی ضروریات خشک قسم کی ٹیکنالوجی کے ساتھ ہم آہنگ ہوں۔
ٹرانسفارمر کا انتخاب پروڈکٹ کیٹلاگ کے بجائے برقی نظام سے شروع ہونا چاہیے۔ درج ذیل چیک لسٹ تفصیلات کے فرق کو روکنے میں مدد کر سکتی ہے:
یہاں تک کہ ایک اچھی طرح سے ڈیزائن کیا گیا ٹرانسفارمر بھی خراب کارکردگی کا مظاہرہ کر سکتا ہے اگر تنصیب کا ماحول مناسب کلیئرنس، وینٹیلیشن، تحفظ، یا برقی کوآرڈینیشن فراہم نہیں کرتا ہے۔
تنصیب کے حالات محض مکینیکل تفصیلات نہیں ہیں۔ IEC 60076-11 خاص طور پر ٹرانسفارمر تھرمل اور ڈائی الیکٹرک کارکردگی پر اونچائی اور ماحولیاتی حالات کے اثر کو تسلیم کرتا ہے، اس لیے ان پیرامیٹرز کو تصریح کے مرحلے کے دوران اعلان کیا جانا چاہیے۔
خشک قسم کے ٹرانسفارمر عام طور پر تیل سے متعلق دیکھ بھال کے کاموں سے گریز کرتے ہیں، لیکن پھر بھی انہیں وقتاً فوقتاً معائنہ کی ضرورت ہوتی ہے۔ مینٹیننس فریکوئنسی مینوفیکچرر کی ہدایات، آپریٹنگ حالات، مقامی قواعد و ضوابط، اور تنصیب کی نازکیت کے مطابق قائم کی جانی چاہئے۔
| معائنہ کا علاقہ | کیا چیک کرنا ہے۔ |
|---|---|
| ونڈنگز | نظر آنے والی آلودگی، نقصان، غیر معمولی خارج ہونے والے نشانات، یا بگاڑ۔ |
| کنکشنز | ٹرمینل کی حالت، جکڑن، زیادہ گرمی کے نشانات، اور کیبل کی حالت۔ |
| کولنگ | ہوا کے راستے، وینٹیلیشن، پنکھے جہاں لگے ہوئے ہیں، اور غیر معمولی درجہ حرارت۔ |
| درجہ حرارت کی نگرانی | سینسر ریڈنگ، الارم، کنٹرولر آپریشن، اور تاریخی رجحانات۔ |
| ماحولیات | دھول، نمی، سنکنرن ماحول، اور کمرے کی وینٹیلیشن۔ |
دیکھ بھال کے سب سے زیادہ عملی اقدامات میں سے ایک ٹھنڈک کی سطحوں اور وینٹیلیشن کے راستوں کو صاف رکھنا ہے۔ ضرورت سے زیادہ دھول گرمی کی منتقلی کو کم کر سکتی ہے اور وقت کے ساتھ ساتھ موصلیت کے ناپسندیدہ حالات پیدا کر سکتی ہے۔
خشک قسم اور تیل میں ڈوبے ہوئے ٹرانسفارمرز درمیانے وولٹیج کی تقسیم کے فرائض انجام دے سکتے ہیں، لیکن ان کی تعمیر اور تنصیب کی خصوصیات مختلف ہیں۔
| عامل | خشک قسم | تیل میں ڈوبا ہوا |
|---|---|---|
| موصل درمیانی | ہوا اور/یا ٹھوس موصلیت کا نظام | غیر موصل مائع |
| تیل کا انتظام | ضرورت نہیں ہے۔ | ڈیزائن اور آپریٹنگ حالات کے مطابق درکار ہے۔ |
| انڈور انسٹالیشن | عام درخواست | مقامی ڈیزائن اور حفاظت کی ضروریات پر منحصر ہے۔ |
| آگ کے تحفظات | کوئی ٹرانسفارمر آئل فائر لوڈ نہیں ہے۔ | مائع کی قسم اور تنصیب کی ضروریات پر غور کرنے کی ضرورت ہے۔ |
| عام دیکھ بھال | معائنہ، صفائی، کنکشن، کولنگ اور نگرانی | مائع سے متعلقہ معائنہ اور دیکھ بھال کے تقاضے شامل ہیں۔ |
مناسب ٹکنالوجی کا انحصار کسی آفاقی اصول کے بجائے منصوبے پر ہے۔ لوڈ پروفائل، جگہ، ماحولیاتی حالات، آگ کے تقاضے، تنصیب کی جگہ، ابتدائی لاگت، لائف سائیکل کے تحفظات، اور مقامی ضوابط سب کا جائزہ لیا جانا چاہیے۔
بین الاقوامی پروکیورمنٹ کے لیے، تکنیکی کمیونیکیشن اتنی ہی اہم ہے جتنی کہ قیمت درج کی گئی ہے۔ آرڈر دینے سے پہلے، خریداروں کو چاہیے کہ وہ واضح دستاویزات کی درخواست کریں جس میں ٹرانسفارمر کی درست ترتیب موجود ہو۔
قائم شدہ ٹرانسفارمر مینوفیکچررز کی طرف سے شائع شدہ تکنیکی دستاویزات یہ ظاہر کرتی ہیں کہ یکساں 11kV اور 1000kVA کی درجہ بندی والے ٹرانسفارمرز بھی وائنڈنگ میٹریل، نقصان کی قدروں، ویکٹر گروپ، رکاوٹ، موصلیت کا نظام، طول و عرض، اور کولنگ کنفیگریشن میں مختلف ہو سکتے ہیں۔
Zhejiang Usune Electric Co., Ltd.اپنی مرضی کے مطابق ٹرانسفارمر حل تلاش کرنے والے صارفین کے لیے ایک ممکنہ سپلائر کے طور پر پیش کیا جا سکتا ہے۔ پراجیکٹ کے لیے مخصوص کوٹیشن کے لیے، خریدار کو الیکٹریکل سسٹم کے پیرامیٹرز، انسٹالیشن کا ماحول، قابل اطلاق معیارات، ڈیلیوری کی منزل، اور کوئی بھی ضروری لوازمات یا انکلوژر کی تفصیلات فراہم کرنی چاہئیں۔
جب 11kV سپلائی، سیکنڈری وولٹیج، لوڈ پروفائل، انسٹالیشن کے حالات، تحفظ کا نظام، اور مطلوبہ صلاحیت پروجیکٹ سے مماثل ہو تو یہ بہت سی صنعتی ایپلی کیشنز کے لیے موزوں ہو سکتی ہے۔ انتخاب سے پہلے اصل بوجھ کا حساب کتاب مکمل کیا جانا چاہیے۔
تین فیز 11kV سسٹم کے لیے، تھیوریٹیکل فل لوڈ پرائمری کرنٹ تقریباً 52.5A ہے۔ حقیقی نظام کے ڈیزائن کو ٹرانسفارمر رواداری، آپریٹنگ حالات، تحفظ کی ترتیبات، اور نیٹ ورک کی خصوصیات پر بھی غور کرنا چاہیے۔
ثانوی وولٹیج پروجیکٹ کے لیے مخصوص ہے۔ عام کم وولٹیج کنفیگریشنز میں 400V، 415V، اور 433V شامل ہیں، لیکن دیگر وولٹیجز کو برقی نظام کے لحاظ سے ڈیزائن کیا جا سکتا ہے۔
ضروری نہیں۔ بہت سے خشک قسم کے ٹرانسفارمر قدرتی ہوا کی ٹھنڈک کے ساتھ کام کرتے ہیں۔ جب ڈیزائن کو تھرمل صلاحیت میں اضافہ یا مخصوص آپریٹنگ حالات کی ضرورت ہو تو زبردستی ایئر کولنگ شامل کی جا سکتی ہے۔
IEC 60076-11:2018 IEC کا بنیادی معیار ہے جو خاص طور پر خشک قسم کے پاور ٹرانسفارمرز کو اس کے متعین دائرہ کار میں ڈھانپتا ہے۔ اضافی قومی، علاقائی، پروجیکٹ، تنصیب، یا کارکردگی کے تقاضے بھی لاگو ہو سکتے ہیں۔
kVA ظاہری طاقت کی پیمائش کرتا ہے، جبکہ kW فعال طاقت کی پیمائش کرتا ہے۔ رشتہ پاور فیکٹر پر منحصر ہے: kW = kVA × پاور فیکٹر۔ لہذا، ایک 1000kVA ٹرانسفارمر کو خود بخود 1000kW پاور سورس کے طور پر بیان نہیں کیا جانا چاہیے۔
بہت سے مینوفیکچررز پراجیکٹ کی ضروریات کے مطابق ثانوی وولٹیج، ویکٹر گروپ، وائنڈنگ میٹریل، رکاوٹ، نل کی حد، انکلوژر، کولنگ کا انتظام، لوازمات، اور مانیٹرنگ سسٹم جیسے پیرامیٹرز کو ترتیب دے سکتے ہیں۔ قابل اطلاق تکنیکی معیار کے خلاف ہر حسب ضرورت کی تصدیق کی جانی چاہئے۔
ایک11kV 1000kVA خشک قسم کا ٹرانسفارمروولٹیج اور صلاحیت کے اعداد و شمار کے مجموعہ سے زیادہ ہے۔ اس کی حقیقی کارکردگی کا انحصار بجلی کے ڈیزائن، موصلیت، تھرمل مینجمنٹ، سمیٹنے کی تعمیر، بنیادی نقصانات، رکاوٹ، ماحولیاتی حالات، تحفظ، تنصیب اور دیکھ بھال کے باہمی تعامل پر ہے۔
انجینئرنگ ٹیموں اور پرچیزنگ مینیجرز کے لیے، سب سے زیادہ قابل اعتماد نقطہ نظر یہ ہے کہ بجلی کی مکمل ضرورت کے ساتھ شروع کریں اور پھر ایک تفصیلی تکنیکی تجویز کی درخواست کریں۔ گارنٹی شدہ نقصانات، موصلیت کی سطح، ویکٹر گروپ، رکاوٹ، درجہ حرارت میں اضافہ، طول و عرض، جانچ، لوازمات، اور سروس سپورٹ کا موازنہ کرنے سے یہ یقینی بنانے میں مدد مل سکتی ہے کہ منتخب کردہ ٹرانسفارمر اصل ایپلی کیشن سے میل کھاتا ہے۔
Zhejiang Usune Electric Co., Ltd. درمیانی وولٹیج خشک قسم کے ٹرانسفارمر کی ضروریات اور پروجیکٹ کے لیے مخصوص کنفیگریشنز کا جائزہ لینے والے صارفین کی مدد کر سکتے ہیں۔ اگر آپ ایک نئے سب سٹیشن کا منصوبہ بنا رہے ہیں، صنعتی پاور سسٹم کو اپ گریڈ کر رہے ہیں، یا کمرشل یا انفراسٹرکچر پروجیکٹ کے لیے 11kV 1000kVA ٹرانسفارمر تلاش کر رہے ہیں،ہم سے رابطہ کریںآپ کے وولٹیج، صلاحیت، فریکوئنسی، تنصیب کی شرائط، اور تکنیکی ضروریات کے ساتھ مناسب ٹرانسفارمر حل پر تبادلہ خیال کریں۔
