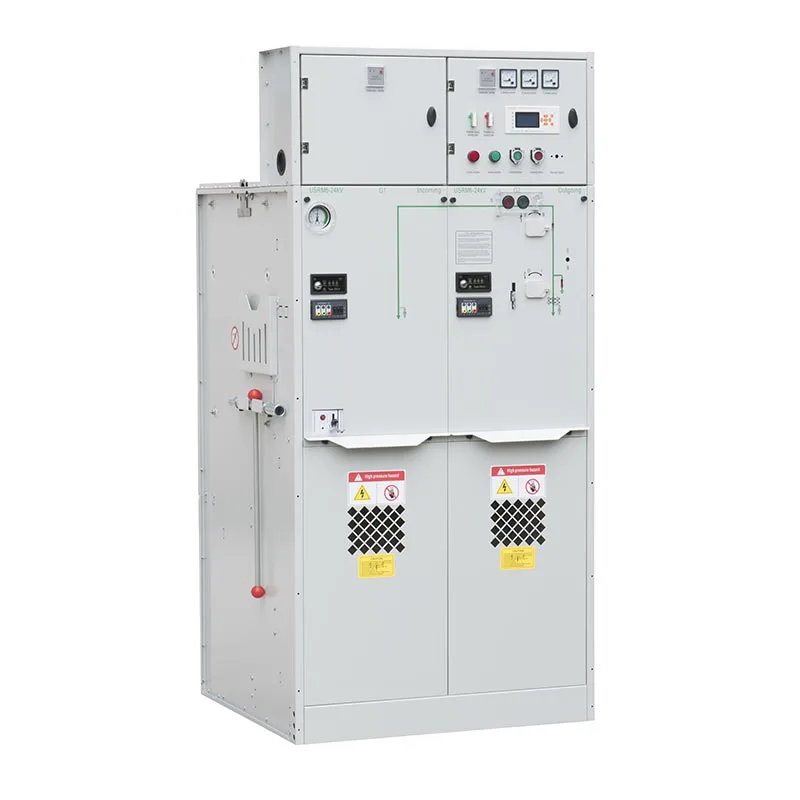

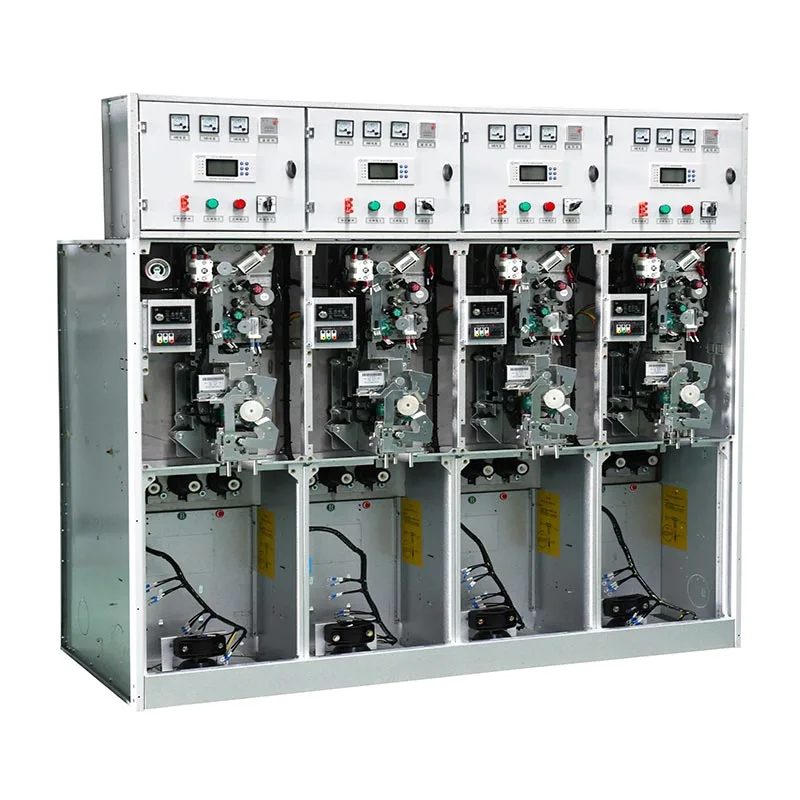

630a الیکٹریکل پینل گیس انسولیٹڈ سوئچ گیئر

مکمل طور پر موصل اور منسلک بنیادی سرکٹ کے ساتھ، IP67 سٹینلیس سٹیل گیس ٹینک، قابل توسیع بس بار سسٹم اور قابل اعتماد آپریٹنگ میکانزم، Usune 630A گیس موصل سوئچ گیئر صنعتی پلانٹس، ٹرانسفارمر کے لیے موزوں ہے سب سٹیشن، رِنگ مین نیٹ ورکس، کمرشل سہولیات اور انفراسٹرکچر پروجیکٹس جہاں کمپیکٹ انسٹالیشن، سیفٹی اور طویل مدتی وشوسنییتا اہم ہیں۔

Usune 630A گیس موصل سوئچ گیئر کے اہم فوائد

لچکدار ماڈیولر ترتیب

مختلف پاور ڈسٹری بیوشن پروجیکٹس کو مختلف سوئچنگ، تحفظ اور پیمائش کے افعال کی ضرورت ہوتی ہے۔ USRM6 سیریز C, F, V, M اور PT ماڈیولز کو نیٹ ورک کے اصل ڈیزائن کے مطابق جوڑنے کی اجازت دیتی ہے۔ چھ معیار تک فنکشنل یونٹس کو ایک SF6 موصلیت گیس ٹینک میں ضم کیا جا سکتا ہے، جبکہ قابل توسیع یونٹوں کو اس کے ذریعے منسلک کیا جا سکتا ہے۔ مکمل طور پر موصل اور منسلک بس بار کنیکٹر۔

630A میڈیم وولٹیج کی تقسیم کی صلاحیت

630A کنفیگریشن درمیانے وولٹیج ڈسٹری بیوشن سسٹم کے لیے ڈیزائن کی گئی ہے جس میں زیادہ کرنٹ لے جانے کی ضرورت ہوتی ہے۔ صلاحیت اسے آنے والے اور جانے والے فیڈرز، ٹرانسفارمر کنکشن، رنگ نیٹ ورکس اور دیگر کے لیے ترتیب دیا جا سکتا ہے۔ گاہک کے برقی نظام کے مطابق تقسیم کے انتظامات۔

IP67 مکمل طور پر بند گیس ٹینک

مین بس بار اور پرائمری سوئچنگ کے اجزاء IP67 کے ساتھ سٹینلیس سٹیل کے ویلڈڈ گیس ٹینک کے اندر بند ہیں۔ تحفظ یہ ڈھانچہ اندرونی برقی اجزاء کو دھول، پانی کے داخل ہونے، سنکشیپن اور سے الگ کرنے میں مدد کرتا ہے۔ دیگر بیرونی ماحولیاتی اثرات، سوئچ گیئر کو تنصیب کے ماحول کا مطالبہ کرنے کے لیے موزوں بناتے ہیں۔

عملے اور آلات کے لیے اعلیٰ حفاظت

بنیادی سرکٹ گیس ٹینک کے اندر بند ہے اور بیرونی سرکٹس سے موصل بشنگ کے ذریعے منسلک ہے اور مکمل طور پر موصل الگ کرنے والے کنیکٹرز، جو توانائی کے اجزاء سے براہ راست نمائش کو کم کرتے ہیں۔ نظام بھی کم کرنے میں مدد کے لیے پریشر ریلیف ڈیوائس، پریشر ڈسچارج چینل اور مکینیکل انٹر لاکنگ سسٹم شامل کرتا ہے۔ آپریشنل خطرات اور غلط سوئچنگ آپریشنز کو روکتے ہیں۔

قابل اعتماد آپریٹنگ میکانزم

Usune آزادانہ طور پر USRM6 سیریز کے لیے اسپرنگ آپریٹنگ میکانزم کو تیار اور ڈیزائن کرتا ہے۔ میکانزم ہے۔ مکینیکل مستقل مزاجی کو بہتر بنانے کے لیے ڈیزائن، مینوفیکچرنگ اور رن ان کمیشننگ کے عمل کے ذریعے کنٹرول کیا جاتا ہے، آپریٹنگ استحکام اور طویل مدتی وشوسنییتا.

فنکشنل یونٹس

C یونٹ - لوڈ بریک سوئچ یونٹ

C یونٹ کو لوڈ سوئچنگ اور ڈسٹری بیوشن کنٹرول کے لیے ڈیزائن کیا گیا ہے۔ یہ آنے والے اور جانے والے فیڈر کے لیے موزوں ہے۔ ایپلی کیشنز اور رِنگ نیٹ ورک سسٹم جہاں قابل اعتماد لوڈ سوئچنگ کی ضرورت ہوتی ہے۔

F یونٹ - لوڈ بریک سوئچ + فیوز کمبی نیشن یونٹ

F یونٹ سوئچنگ اور تحفظ کے افعال فراہم کرنے کے لیے فیوز کے ساتھ لوڈ بریک سوئچ کو جوڑتا ہے۔ یہ خاص طور پر ہے۔ ٹرانسفارمر فیڈر ایپلی کیشنز کے لئے موزوں ہے جس میں کمپیکٹ تحفظ کے سامان کی ضرورت ہوتی ہے۔

V یونٹ - سرکٹ بریکر یونٹ

V یونٹ ایپلی کیشنز کے لیے سرکٹ بریکر کا استعمال کرتا ہے جس میں جامع سوئچنگ اور تحفظ کے افعال کی ضرورت ہوتی ہے۔ یہ ہے فیڈرز اور ڈسٹری بیوشن پوائنٹس کے لیے موزوں ہے جہاں سرکٹ میں رکاوٹ اور تحفظ کوآرڈینیشن اہم ہے۔

M یونٹ - میٹرنگ یونٹ

M یونٹ بجلی کی پیمائش اور پیمائش کی ضروریات کے لیے ایک مخصوص ترتیب فراہم کرتا ہے۔ یہ ہو سکتا ہے۔ ایک مکمل میڈیم وولٹیج ڈسٹری بیوشن سسٹم بنانے کے لیے دوسرے فنکشنل ماڈیولز کے ساتھ مربوط۔

پی ٹی یونٹ - بس بار پی ٹی یونٹ

پی ٹی یونٹ بس بار وولٹیج کی پیمائش اور متعلقہ نگرانی کی ضروریات کے لیے ڈیزائن کیا گیا ہے۔ اس کے ساتھ ملایا جا سکتا ہے۔ بجلی کے نظام کے ڈیزائن کے مطابق دیگر ماڈیولز۔

تکنیکی پیرامیٹرز

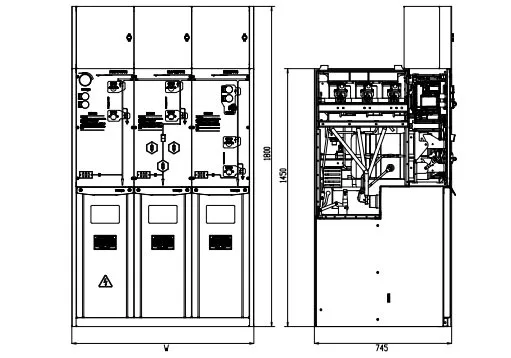

مصنوعات کے ڈھانچے

ماڈیولر سسٹم کیسے کام کرتا ہے۔

USRM6 سیریز کا سب سے بڑا فائدہ مختلف ڈسٹری بیوشن نیٹ ورک ڈھانچے کے مطابق ڈھالنے کی صلاحیت ہے۔ گاہکوں لوڈ سوئچنگ کے لیے C یونٹس، ٹرانسفارمر کے تحفظ کے لیے F یونٹس، V یونٹس جہاں سرکٹ بریکر پروٹیکشن ہے استعمال کر سکتے ہیں جب میٹرنگ اور وولٹیج کی پیمائش کی ضرورت ہو تو M یا PT یونٹس کی ضرورت ہوتی ہے۔

رِنگ مین نیٹ ورک ایپلی کیشنز کے لیے، مختلف ماڈیولز کو ملا کر رنگ مین کیبنٹ بنایا جا سکتا ہے۔ جب مستقبل میں توسیع ضرورت ہے، مکمل طور پر موصل اور منسلک بس بار کنیکٹر اضافی یونٹس کو تبدیل کیے بغیر منسلک ہونے کی اجازت دیتے ہیں۔ بنیادی سوئچ گیئر پلیٹ فارم۔

سخت ماحول کے لیے IP67 تحفظ

سٹینلیس سٹیل کا گیس ٹینک IP67 تحفظ فراہم کرتا ہے، دھول اور پانی کو پرائمری میں داخل ہونے سے روکنے میں مدد کرتا ہے۔ سامان کی ٹوکری. منسلک ڈھانچہ سیلاب اور گاڑھا ہونے کے خلاف مختصر وقت کا تحفظ بھی فراہم کرتا ہے۔

یہ ڈیزائن صنعتی پلانٹس، زیر زمین سب سٹیشنز اور دیگر مقامات کے لیے قابل قدر ہے جہاں نمی، دھول یا ماحولیاتی آلودگی روایتی برقی آلات کو متاثر کر سکتی ہے۔

630A گیس موصل سوئچ گیئر بمقابلہ روایتی سوئچ گیئر

عام ایپلی کیشنز

صنعتی بجلی کی تقسیم

ایک سے زیادہ فیڈرز اور ٹرانسفارمر کنکشن والی فیکٹریوں کے لیے، صارفین C، F اور V یونٹس کو ملا سکتے ہیں۔ سرکٹ کے مختلف افعال۔ ماڈیولر ڈھانچہ سسٹم کی ترتیب کو آسان بناتا ہے جبکہ منسلک پرائمری سرکٹ صنعتی ماحول میں قابل اعتماد آپریشن کی حمایت کرتا ہے۔

کومپیکٹ ٹرانسفارمر سب سٹیشنز

جہاں تنصیب کی جگہ محدود ہے، کمپیکٹ گیس سے موصل ڈھانچہ سوئچنگ، تحفظ اور میٹرنگ کی اجازت دیتا ہے فنکشنز کو ایک چھوٹے فٹ پرنٹ میں ضم کیا جانا ہے۔ جب پروجیکٹ کے لیے وقف کی ضرورت ہو تو M اور PT یونٹس کو شامل کیا جا سکتا ہے۔ پیمائش کے افعال

رنگ مین ڈسٹری بیوشن نیٹ ورکس

رِنگ نیٹ ورک ایپلی کیشنز کے لیے، ایک سے زیادہ فنکشنل ماڈیولز کو ملا کر رنگ مین کیبنٹ بنایا جا سکتا ہے۔ دی قابل توسیع بس بار سسٹم اضافی لچک فراہم کرتا ہے جب ڈسٹری بیوشن نیٹ ورک کو مستقبل میں توسیع کی ضرورت ہوتی ہے۔

کسٹمر ایپلیکیشن اور فیڈ بیک

صنعتی بجلی کی تقسیم کا منصوبہ

ایک مینوفیکچرنگ صارف نے درمیانے وولٹیج کی تقسیم کے اپ گریڈ کے لیے Usune 630A گیس انسولیٹڈ سوئچ گیئر کا انتخاب کیا۔ دی گاہک کمپیکٹ تنصیب، قابل اعتماد آپریشن اور مستقبل کی توسیع پر توجہ مرکوز کرتا ہے۔ درخواست کے بعد، گاہک ماڈیولر C/F/V/M/PT کنفیگریشن کو سراہا، جس نے سسٹم کے انضمام کو آسان بنایا اور جگہ کو بہتر بنایا استعمال

رنگ مین نیٹ ورک ایپلی کیشن

رِنگ مین ڈسٹری بیوشن پروجیکٹ کے لیے، کسٹمر کو لچکدار سوئچنگ اور پروٹیکشن فنکشنز درکار ہیں۔ USRM6 سیریز نے قابل توسیع ماڈیول کے امتزاج اور موصل بس بار کنکشن کے ذریعے ضرورت کو پورا کیا۔ گاہک اس کے مستحکم آپریشن، کمپیکٹ ڈیزائن اور آسان نظام کی توسیع کی صلاحیت کو تسلیم کیا.

مرطوب ماحول کی درخواست

زیادہ نمی والے ماحول میں کام کرنے والے صارف نے اپنے IP67 کی وجہ سے Usune Gas Insulated Switchgear کا انتخاب کیا۔ منسلک گیس ٹینک ڈیزائن. گاہک نے نمی، گاڑھاو اور بیرونی کے خلاف بہتر تحفظ کی قدر کی۔ آلودگی، دیکھ بھال کی ضروریات کو کم کرنے میں مدد کرتا ہے۔

پروجیکٹ حوالہ

کاس اسپیس راکٹ لانچ پروجیکٹ

پروڈکٹ سرٹیفیکیشن اور کوالٹی مینجمنٹ

Zhejiang Usune Electric Co., Ltd. ISO 9001 کوالٹی مینجمنٹ سسٹم، ISO کے مطابق مینجمنٹ سسٹم قائم کیا ہے۔ 14001 ماحولیاتی مینجمنٹ سسٹم اور ISO 45001 پیشہ ورانہ صحت اور سیفٹی مینجمنٹ سسٹم۔

بین الاقوامی مارکیٹ کی مختلف ضروریات کو پورا کرنے کے لیے، Usune میڈیم وولٹیج سوئچ گیئر کی مصنوعات متعلقہ سی ای سرٹیفیکیشن حاصل کرنے والی قابل اطلاق مصنوعات کے ساتھ IEC اور GB معیاری قسم کے ٹیسٹ۔ یہ سرٹیفیکیشن اور معیار مینجمنٹ سسٹم مسلسل مینوفیکچرنگ کوالٹی کی حمایت کرتے ہیں اور تکنیکی دوران صارفین کو دستاویزات فراہم کرتے ہیں۔ تشخیص اور منصوبے کی خریداری.

Usune 630A گیس موصل سوئچ گیئر کیوں منتخب کریں؟

Zhejiang Usune Electric Co., Ltd. ماڈیولر سوئچ گیئر ڈیزائن کو یکجا کرتا ہے، مکمل طور پر منسلک IP67 گیس کی موصلیت، لچکدار قابل اعتماد میڈیم وولٹیج ڈسٹری بیوشن حل فراہم کرنے کے لیے فنکشنل کنفیگریشنز اور کوالٹی مینجمنٹ۔

630A الیکٹریکل پینل گیس انسولیٹڈ سوئچ گیئر خریدنے والے صارفین کے لیے Usune مناسب کنفیگریشن فراہم کر سکتا ہے۔ سوئچنگ کے افعال، تحفظ کی ضروریات، میٹرنگ کی ضروریات، بس بار کے انتظامات اور تنصیب کے مطابق حالات یہ صارفین کو اپنی اصل طاقت کے ارد گرد ایک کمپیکٹ اور لچکدار سوئچ گیئر سسٹم بنانے کی اجازت دیتا ہے۔ تقسیم کی ضروریات

630A الیکٹریکل پینل گیس انسولیٹڈ سوئچ گیئر کے بارے میں اکثر پوچھے گئے سوالات

اس گیس موصل سوئچ گیئر میں 630A کا کیا مطلب ہے؟

630A سے مراد سوئچ گیئر کی ریٹیڈ موجودہ کنفیگریشن ہے۔ اصل آپریٹنگ کرنٹ، وولٹیج کی سطح اور الیکٹریکل کنفیگریشن کو کسٹمر کے ڈسٹری بیوشن سسٹم اور پروجیکٹ کے مطابق منتخب کیا جانا چاہیے۔ ضروریات

USRM6 سیریز میں کن ماڈیولز کو جوڑا جا سکتا ہے؟

یہ سسٹم سی لوڈ بریک سوئچ یونٹ، ایف لوڈ بریک سوئچ + فیوز کمبی نیشن یونٹ، وی سرکٹ بریکر یونٹ، ایم کو سپورٹ کرتا ہے۔ میٹرنگ یونٹ اور پی ٹی بسبار پی ٹی یونٹ۔ ان ماڈیولز کو مطلوبہ پاور ڈسٹری بیوشن کے مطابق ملایا جا سکتا ہے۔ افعال

ایک گیس ٹینک میں کتنے ماڈیول نصب کیے جا سکتے ہیں؟

ایک SF6 موصلیت گیس ٹینک کے اندر چھ معیاری ماڈیول یونٹس بنائے جا سکتے ہیں۔ قابل توسیع کنفیگریشنز بھی ہیں۔ مکمل طور پر موصل اور بند بس بار کنیکٹر کے ذریعے دستیاب ہے۔

گیس ٹینک کی IP درجہ بندی کیا ہے؟

گیس ٹینک میں IP67 پروٹیکشن ڈگری ہے، جو پرائمری سرکٹ کو دھول، پانی کے داخل ہونے سے بچانے میں مدد کرتی ہے۔ گاڑھا ہونا اور مختصر وقت کے سیلاب کے حالات۔
