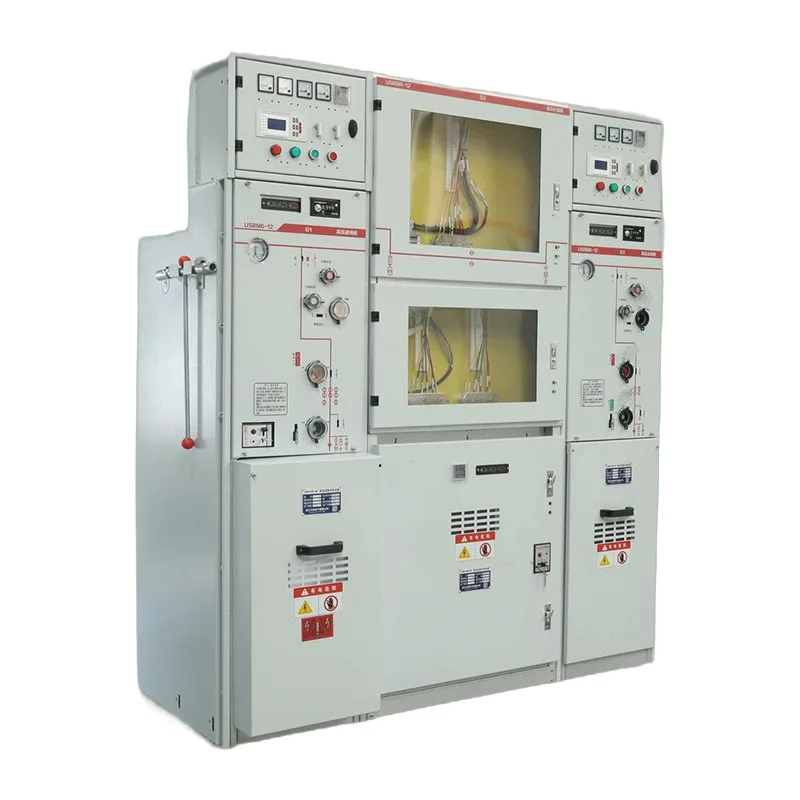

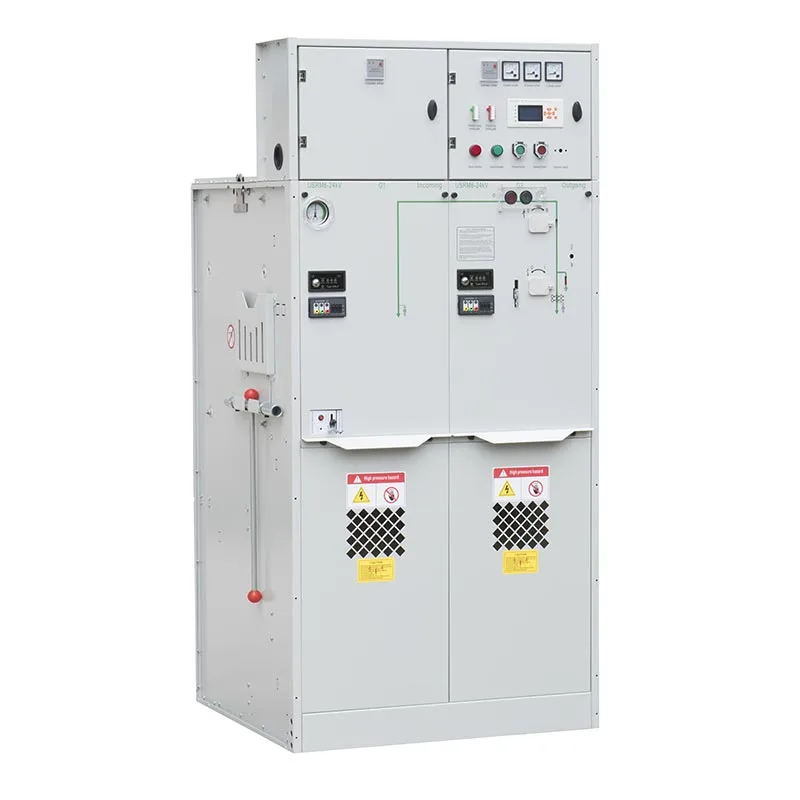

روایتی سوئچ گیئر سے مختلف جو تنصیب کے ماحول پر بہت زیادہ انحصار کرتا ہے، Usune 11kv Sf6 Gis Gas موصل سوئچ گیئر مہر بند گیس کے ڈبے کے اندر بجلی کے اہم اجزاء کو الگ کرتا ہے۔ مربوط مکینیکل انٹر لاکنگ سسٹم آپریٹر کی حفاظت اور آلات کی بھروسے کو بہتر بنا کر غلط آپریشنز کو روکنے میں مدد کرتا ہے۔
سوئچ گیئر بڑے پیمانے پر ٹرانسفارمر سب سٹیشنوں، صنعتی بجلی کی تقسیم کے نظام، تجارتی عمارتوں میں استعمال ہوتا ہے، انفراسٹرکچر پروجیکٹس اور دیگر 11kV میڈیم وولٹیج ایپلی کیشنز جہاں حفاظت، قابل اعتماد اور آسان آپریشن ضروری
سرکٹ کے اہم اجزاء ایک مہر بند SF6 گیس ٹینک کے اندر بند ہوتے ہیں، جس سے بیرونی گیس کی براہ راست نمائش کم ہوتی ہے۔ ماحولیاتی حالات. یہ ڈیزائن برقی اجزاء کو دھول، نمی، آلودگی اور سے بچانے میں مدد کرتا ہے۔ گاڑھا ہونا، طویل مدتی آپریٹنگ استحکام کو بہتر بنانا۔
منسلک ڈھانچہ روایتی ہوا سے موصل سوئچ گیئر کے مقابلے میں جگہ کی ضرورت کو بھی کم کرتا ہے۔ Usune 11kv Sf6 Gis Gas Insulated Switchgear جو کمپیکٹ سب سٹیشنز اور اسپیس لمیٹڈ برقی کمروں کے لیے موزوں ہے۔
Usune 11kV SF6 GIS غلط آپریشن کو روکنے کے لیے متعدد مکینیکل حفاظتی تحفظات کے ساتھ ڈیزائن کیا گیا ہے۔ تمام سوئچز کو سرشار آپریٹنگ ہینڈل کا استعمال کرتے ہوئے آپریٹ کیا جانا چاہیے، سوئچنگ کے کنٹرول شدہ طریقہ کار کو یقینی بناتے ہوئے
لوڈ بریک سوئچ یا ویکیوم سرکٹ بریکر اور متعلقہ گراؤنڈنگ سوئچ اندرونی آلات سے لیس ہیں مکینیکل انٹرلاکنگ ضرورت پڑنے پر اضافی پیڈ لاک انٹرلاکنگ بھی لاگو کی جا سکتی ہے، جو زیادہ فراہم کرتی ہے۔ بحالی اور آپریشن کے دوران سیکورٹی.
نیچے کا دروازہ صرف اس وقت کھولا جا سکتا ہے جب گراؤنڈنگ سوئچ بند ہو اور لوڈ بریک سوئچ کھلا ہو۔ پوزیشن، متحرک حصوں تک رسائی کو روکنا۔
گراؤنڈنگ سوئچ کو اس وقت نہیں چلایا جا سکتا جب نچلا دروازہ کھلا ہو، جو دیکھ بھال کے غیر محفوظ حالات کو روکنے میں مدد کرتا ہے۔
گراؤنڈنگ سوئچ بند ہونے پر لوڈ بریک سوئچ کو بند نہیں کیا جا سکتا، اور گراؤنڈنگ سوئچ نہیں ہو سکتا لوڈ بریک سوئچ بند ہونے پر چلایا جاتا ہے۔
بجلی کی فراہمی کے آپریشن کے لیے، کیبل کی ٹوکری کا دروازہ پہلے بند ہونا چاہیے۔ تین پوزیشن سوئچ پھر ہے گراؤنڈنگ پوزیشن سے آئسولیشن پوزیشن تک اور آخر کار بند ہونے کی پوزیشن تک چلتی ہے۔
پاور آئسولیشن کے لیے، تین پوزیشن والے سوئچ کو بند ہونے کی پوزیشن سے الگ تھلگ پوزیشن تک اور پھر گراؤنڈنگ پوزیشن، کیبل کے ٹوکری تک محفوظ رسائی کی اجازت دیتی ہے۔
| نہیں | اشیاء | یونٹ | لوڈ بریک سوئچ یونٹ | مجموعہ یونٹ | سرکٹ بریکر یونٹ |
| 1 | شرح شدہ وولٹیج | kV | 12/24 | 12/24 | 12/24 |
| 2 | شرح شدہ تعدد | ہرٹز | 50 | 50 | 50 |
| 3 | شرح شدہ کرنٹ | A | 630 | 125 (فیوز کرنٹ پر منحصر ہے) | 630 |
| 4 | درجہ بند موصلیت کی سطح ‑1 منٹ کی تعدد وولٹیج کے ساتھ ‑انٹر فیز، گراؤنڈ | kV | 42/65 | 42/65 | 42/65 |
| درجہ بند موصلیت کی سطح‑1 منٹ تعدد وولٹیج سے الگ تھلگ فاصلے کو برداشت کرتی ہے۔ | kV | 48/79 | 48/79 | 48/79 | |
| درجہ بند موصلیت کی سطح ‑1 منٹ کی تعدد وولٹیج کے ساتھ کنٹرول کرنے اور معاون سرکٹ | kV | 2/2 | 2/2 | 2/2 | |
| درجہ بند موصلیت کی سطح- وولٹیج کا مقابلہ کرنے والی روشنی کا تسلسل- انٹر فیز، گراؤنڈ | kV | 75/125 | 75/125 | 75/125 | |
| درجہ بند موصلیت کی سطح-لائٹنگ امپلس وولٹیج سے الگ تھلگ فاصلے کا مقابلہ کرتی ہے | kV | 85/145 | 85/145 | 85/145 | |
| 5 | شرح شدہ شارٹ سرکٹ کرنٹ کو برداشت کرتا ہے۔ | kA/s | 25/4 | —— | 25/4 |
| 6 | شرح شدہ چوٹی کرنٹ کو برداشت کرتی ہے۔ | کے اے | 63 | —— | 63 |
| 7 | ریٹیڈ شارٹ سرکٹ کرنٹ بناتا ہے۔ | کے اے | 63 | HV فیوز کی طرف سے محدود | 63 |
| 8 | شرح شدہ شارٹ سرکٹ بریک کرنٹ | کے اے | —— | HV فیوز کی طرف سے محدود | 25/25 |
| 9 | شرح شدہ ٹرانسمیشن کرنٹ | A | —— | 1700/1400 | —— |
| 10 | ریٹیڈ فعال لوڈ بریکنگ کرنٹ | A | 630 | —— | —— |
| 11 | درجہ بند-لوپ بریکنگ کرنٹ | A | 630 | —— | 630 |
| 12 | مکینیکل لائف لوڈ بریک سوئچ/سی بی | اوقات | 10000 | 10000 | 20000 |
| مکینیکل لائف آئسولیشن/گراؤنڈ سوئچ | اوقات | 5000 | 5000 | 5000 | |
| 13 | سرکٹ مزاحمت | μΩ | ≤150 | —— | ≤150 |
| 14 | شرح شدہ چارجنگ پریشر (20 ℃ گیج پریشر) | ایم پی اے | 0.04 | 0.04 | 0.04 |
| 15 | گیس کی سالانہ رشتہ دار رساو کی شرح | % | 0.05 | 0.05 | 0.05 |
| 16 | آئی پی پروٹیکشن ڈگری - کابینہ | IP4X | IP4X | IP4X | |
| آئی پی پروٹیکشن ڈگری-گیس ٹینک | IP67 | IP67 | IP67 |
آپریٹنگ میکانزم مستحکم سوئچنگ کارکردگی کو یقینی بنانے کے لیے اسپرنگ چارجنگ ٹیکنالوجی کا استعمال کرتا ہے۔
لوڈ بریک سوئچ فیوز کمبی نیشن یونٹ یا سرکٹ بریکر یونٹ کے لیے، سوئچ کرنے سے پہلے اسپرنگ کو چارج کرنا ضروری ہے آپریشن مکمل چارجنگ کے لیے آپریٹنگ ہینڈل کو گھڑی کی سمت میں گھمایا جاتا ہے، اس کے بعد سبز بند کو دبانے کے بعد اختتامی آپریشن کو مکمل کرنے کے لیے بٹن۔
اوپننگ آپریشن آپریٹنگ ہینڈل کو گھڑی کی مخالف سمت میں گھما کر کیا جاتا ہے۔

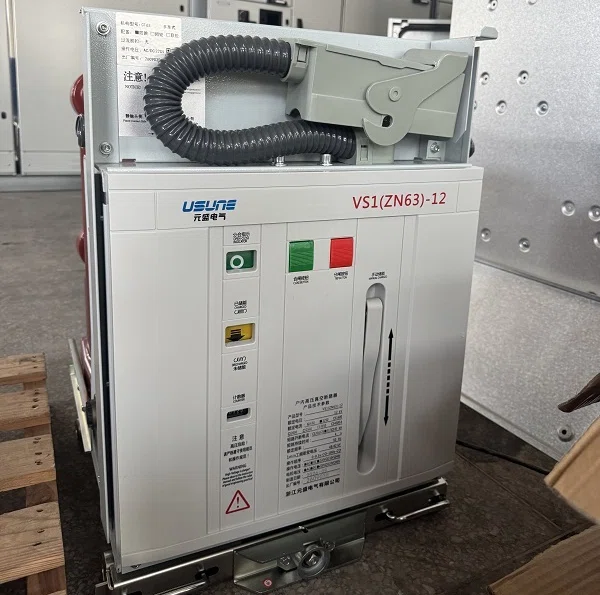

ویکیوم سرکٹ بریکرز کا استعمال کرتے ہوئے ٹرانسفارمر پروٹیکشن ایپلی کیشنز میں، سرکٹ بریکر سے گزر سکتا ہے۔ جب غیر معمولی حالات واقع ہوتے ہیں تو تحفظ ریلے.
لوڈ بریک سوئچ فیوز کمبی نیشن یونٹس کے لیے، جب فیوز انڈیکیٹر کے نیچے کام کرے گا تو لوڈ بریک سوئچ ٹرپ کرے گا اوورکرنٹ یا شارٹ سرکٹ کے حالات۔
Usune 11kV SF6 GIS گیس موصل سوئچ گیئر مختلف درمیانے وولٹیج کی تقسیم کے مطابق ترتیب دیا جا سکتا ہے ضروریات، بشمول:
● ٹرانسفارمر پروٹیکشن ایپلی کیشنز
● صنعتی فیڈر سسٹم
● مین ڈسٹری بیوشن نیٹ ورکس کو رنگ دیں۔
● کمرشل بلڈنگ پاور سسٹم
● کمپیکٹ سب سٹیشن
مہر بند SF6 موصلیت کا ڈیزائن اور قابل اعتماد آپریٹنگ میکانزم آلات کو درکار ایپلی کیشنز کے لیے موزوں بناتا ہے۔ مسلسل آپریشن اور اعلی حفاظتی معیارات۔
Usune 11kv Sf6 Gis Gas Insulated Switchgear کو آسان نقل و حمل اور سائٹ کی تنصیب کے لیے ڈیزائن کیا گیا ہے۔
یہ سامان کرین کی نقل و حمل کے لیے لفٹنگ رِنگز سے لیس ہے اور اسے فورک لفٹ کا سامان استعمال کرتے ہوئے بھی منتقل کیا جا سکتا ہے۔ پروجیکٹ کے دوران ہینڈلنگ کو آسان بنانے کے لیے مختلف ماڈیول کے امتزاج کو عملی وزن کے انتظامات کے ساتھ ڈیزائن کیا گیا ہے۔ تنصیب
تنصیب سے پہلے، گاہکوں کو نقل و حمل کے بعد سامان کی حالت کو چیک کرنا چاہئے، بشمول:
● آپریٹنگ ہینڈل کی دستیابی
● پریشر اشارے کی حیثیت
● مکینیکل فنکشن آپریشن
● نقل و حمل کا کوئی دکھائی دینے والا نقصان
دباؤ کے اشارے کو شروع کرنے سے پہلے عام سبز علاقے میں رہنا چاہئے۔
محفوظ اور مستحکم آپریشن کے لیے، تنصیب فاؤنڈیشن کو درج ذیل ضروریات کو پورا کرنا چاہیے:
● گراؤنڈ بیئرنگ کی گنجائش کم از کم 500kg/m² ہونی چاہیے۔
● تنصیب کی سطح سطح اور ہموار رہنی چاہیے۔
● کیبل ڈکٹ کو پراجیکٹ کی ضروریات کے مطابق تیار کیا جانا چاہیے۔
● نمی کے داخلے کو روکنے کے لیے کیبل کی نالیوں کو مناسب طریقے سے سیل کیا جانا چاہیے۔

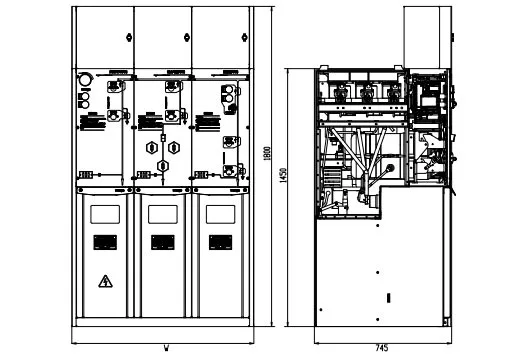

● بیس اسٹیل چینل کے طول و عرض مینوفیکچرر ڈرائنگ کے مطابق تیار کیے جائیں۔
مناسب بنیاد کی تیاری درست تنصیب، قابل اعتماد کیبل کنکشن اور طویل مدتی آلات کو یقینی بنانے میں مدد کرتی ہے۔ کارکردگی
| موازنہ | Usune 11kV SF6 GIS | روایتی AIS |
| موصلیت کا طریقہ | SF6 گیس موصل مہربند ڈھانچہ | ہوا کی موصلیت |
| ماحولیاتی تحفظ | دھول، نمی اور آلودگی سے کم متاثر | تنصیب کے ماحول پر زیادہ انحصار |
| حفاظت | مکینیکل انٹر لاکنگ اور پانچ حفاظتی تحفظات | تحفظ آپریشن کے طریقہ کار پر منحصر ہے۔ |
| تنصیب کی جگہ | کمپیکٹ ڈیزائن | بڑے کلیئرنس کی ضرورت ہے۔ |
| دیکھ بھال | ماحولیاتی دیکھ بھال کی ضروریات میں کمی | مزید ماحولیاتی تحفظ کی ضرورت ہے۔ |
| آپریشن | کنٹرول شدہ سوئچنگ تسلسل | آپریٹر کے تجربے پر زیادہ انحصار |
ایک صارف نے صنعتی بجلی کی تقسیم کے نظام کے لیے Usune 11kV SF6 GIS استعمال کیا جہاں محفوظ سوئچنگ اور محدود تنصیب کی جگہ اہم خدشات تھے. تنصیب کے بعد، گاہک نے کمپیکٹ کابینہ کے ڈھانچے پر روشنی ڈالی اور مکینیکل انٹرلاکنگ، جس نے روزانہ سوئچنگ آپریشنز کو زیادہ کنٹرول کیا اور غلط ہونے کا خطرہ کم کر دیا۔ آپریشن
ٹرانسفارمر پروٹیکشن ایپلی کیشن کے لیے، کسٹمر نے ویکیوم سرکٹ بریکر کنفیگریشن کے ساتھ منتخب کیا۔ ریلے کی بنیاد پر تحفظ. گاہک نے خودکار ٹرپ فنکشن اور واضح آپریٹنگ ترتیب کو مددگار پایا معمول کے آپریشن کو آسان بناتے ہوئے غیر معمولی موجودہ حالات کا جواب دینا۔
سائٹ کے آپریشن کے دوران، صارفین نے خاص طور پر پانچ حفاظتی انٹرلاک سسٹم کی قدر کی۔ کے درمیان مطلوبہ ترتیب کیبل کے دروازے، گراؤنڈنگ سوئچ اور لوڈ بریک سوئچ نے دیکھ بھال کے طریقہ کار کو واضح کیا اور غیر محفوظ ہونے سے بچنے میں مدد کی کیبل کے ٹوکری تک رسائی۔
Zhejiang Usune Electric Co., Ltd. ISO 9001 کوالٹی کے مطابق ایک جامع انتظامی نظام قائم کیا ہے۔ مینجمنٹ سسٹم، ISO 14001 ماحولیاتی مینجمنٹ سسٹم اور ISO 45001 پیشہ ورانہ صحت اور حفاظت کا انتظام سسٹم

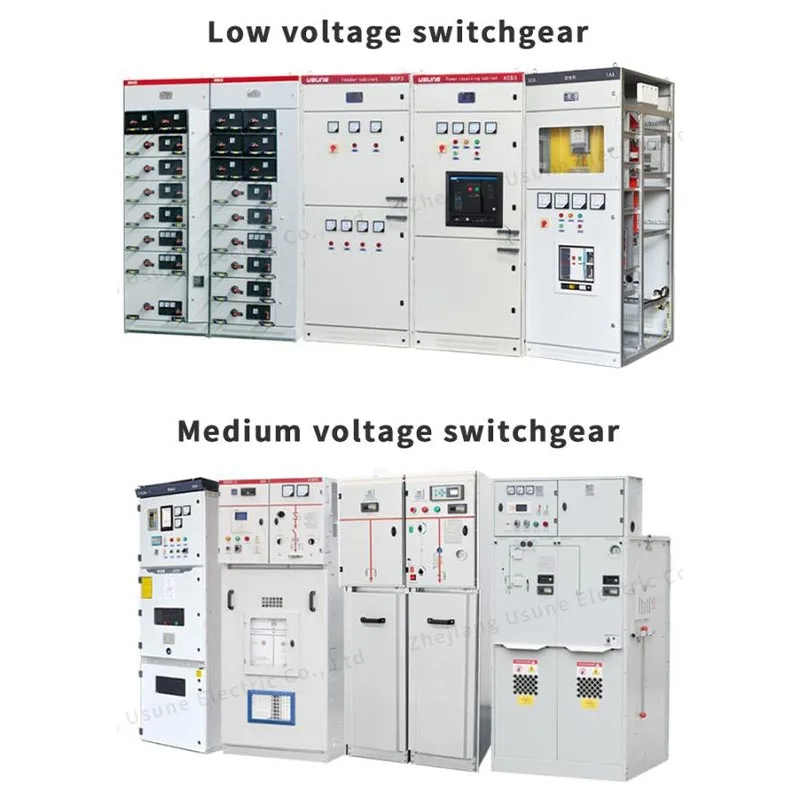

بین الاقوامی مارکیٹ کی ضروریات کو پورا کرنے کے لیے، Usune میڈیم وولٹیج سوئچ گیئر کی مصنوعات متعلقہ IEC اور GB سے گزر چکی ہیں معیاری قسم کے ٹیسٹ اور قابل اطلاق مصنوعات نے سی ای سرٹیفیکیشن حاصل کر لیا ہے۔ سخت کوالٹی کنٹرول لاگو کیا جاتا ہے عالمی بجلی کی تقسیم کے لیے قابل اعتماد کارکردگی کو یقینی بنانے کے لیے مینوفیکچرنگ، معائنہ اور جانچ کے عمل میں ایپلی کیشنز
مکینیکل انٹرلاکنگ لوڈ بریک سوئچز، سرکٹ بریکرز اور گراؤنڈنگ سوئچز یہ آپریشن اور دیکھ بھال کے دوران آپریٹرز اور آلات کی حفاظت میں مدد کرتا ہے۔
تنصیب سے پہلے، گاہکوں کو نقل و حمل کے حالات، دباؤ کے اشارے کی حیثیت، آپریٹنگ ہینڈل کو چیک کرنا چاہئے دستیابی اور مکینیکل آپریشن کی کارکردگی۔ کسی بھی نقصان یا لاپتہ حصوں کو فوری طور پر رپورٹ کیا جانا چاہئے.
یہ ٹرانسفارمر سب سٹیشن، صنعتی پلانٹس، تجارتی سہولیات، بنیادی ڈھانچے کے منصوبوں اور کے لیے موزوں ہے۔ دوسرے 11kV میڈیم وولٹیج ڈسٹری بیوشن سسٹم جو قابل اعتماد اور محفوظ آپریشن کی ضرورت ہے۔
Usune SF6 گیس انسولیشن ٹیکنالوجی، مکینیکل سیفٹی انٹر لاکنگ، قابل اعتماد آپریٹنگ میکانزم اور جدید 11kV میڈیم وولٹیج ڈسٹری بیوشن نیٹ ورکس کے لیے ایک محفوظ اور کمپیکٹ حل فراہم کرنے کے لیے سخت کوالٹی کنٹرول۔
