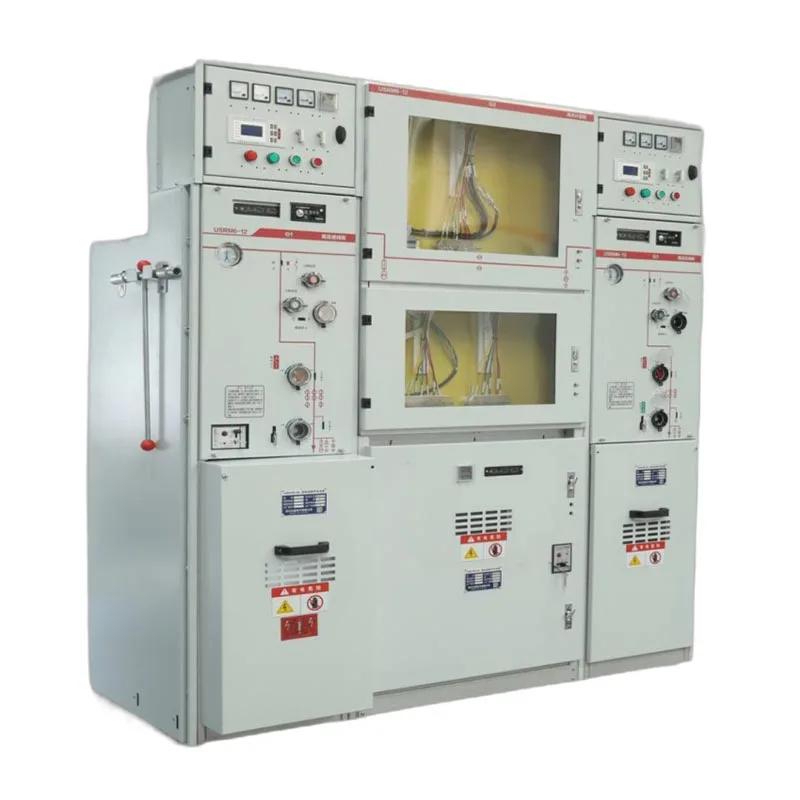

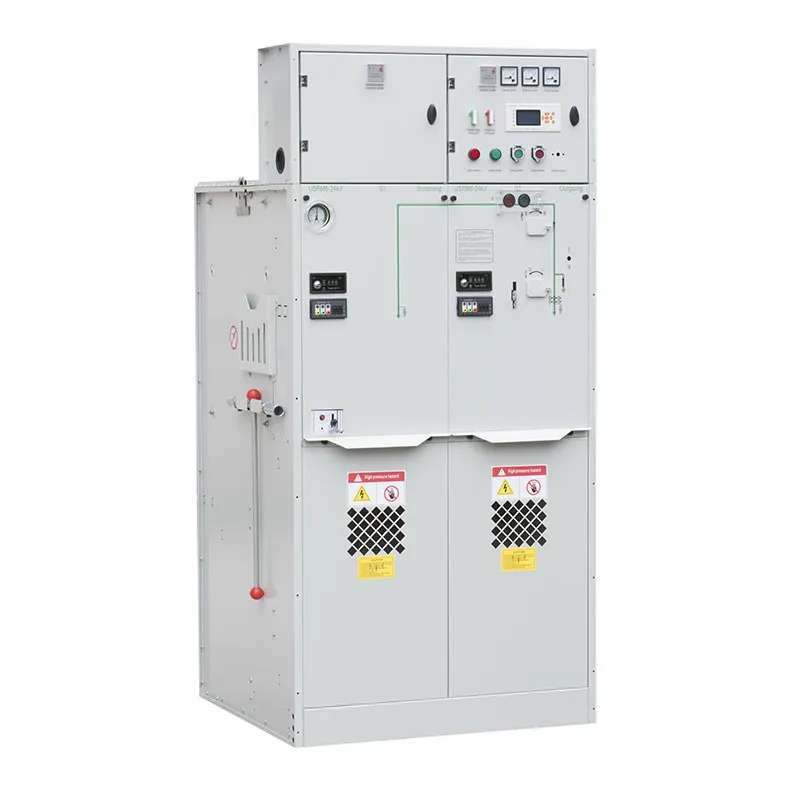

22kV SF6 GIS RMU رنگ مین یونٹ سوئچ گیئر کے خریداروں کے لیے، اہم تحفظات نہ صرف کارکردگی کو تبدیل کرنا ہے، بلکہ نیز خرابیوں کو کتنی جلدی تلاش کیا جا سکتا ہے، آپریٹرز آلات تک کتنی محفوظ طریقے سے رسائی حاصل کر سکتے ہیں، اور دیکھ بھال کتنی ہے اس کی سروس کی زندگی کے دوران ضروری ہے. Usune ان ضروریات کو ہائی وولٹیج لائیو اشارے، فالٹ کے ذریعے حل کرتا ہے۔ اشارے، مائیکرو کمپیوٹر پروٹیکشن اور پریشر سیل گیس سسٹم۔
RMU فیز ٹو فیز اور فیز ٹو گراؤنڈ فالٹس کے لیے فالٹ انڈیکیٹرز سے لیس ہوسکتا ہے۔ ایک بار غلطی ہو جائے، اشارے آپریٹنگ اہلکاروں کو متاثرہ حصے کی شناخت کرنے اور فالٹ پوائنٹ کا پتہ لگانے میں مدد کے لیے الارم فراہم کرتا ہے۔ زیادہ مؤثر طریقے سے.
مانیٹرنگ سینٹر سے منسلک ڈسٹری بیوشن نیٹ ورکس کے لیے، غلطی کی معلومات کو بھی منتقل کیا جا سکتا ہے۔ مانیٹرنگ سرور، کنٹرول روم کو بغیر انحصار کیے غلطی کے علاقے اور مخصوص پوزیشن کی شناخت کرنے کی اجازت دیتا ہے۔ مکمل طور پر دستی معائنہ پر۔
ہائی وولٹیج لائیو انڈیکیشن ڈیوائس یہ چیک کرنے کے لیے ایک بصری یاد دہانی فراہم کرتی ہے کہ آیا پرائمری سرکٹ ہے متحرک یہ آپریٹرز کو آپریشن سے پہلے برقی حیثیت کی تصدیق کرنے میں مدد کرنے کے لیے مرحلے کی تصدیق کی بھی حمایت کرتا ہے۔
ایک الیکٹریکل انٹر لاکنگ کنکشن اور اس سے منسلک مقناطیسی تالا کیبل کے ڈبے کے دروازے کو ہونے سے روک سکتا ہے۔ اس وقت کھولا جاتا ہے جب آنے والی کیبل متحرک رہتی ہے، دیکھ بھال کے دوران تحفظ کی ایک اضافی تہہ فراہم کرتی ہے۔
اختیاری مائکرو کمپیوٹر پروٹیکشن، پیمائش اور کنٹرول ڈیوائس روایتی برقی مقناطیسی ریلے کی جگہ لے لیتی ہے۔ ڈیجیٹل مانیٹرنگ ٹیکنالوجی کے ساتھ تحفظ۔ اسے لائنوں، ڈسٹری بیوشن ٹرانسفارمرز اور دیگر پرائمری کے لیے استعمال کیا جا سکتا ہے۔ سامان
یہ نظام کرنٹ اور وولٹیج کے تحفظ، پیمائش، الارم اور کنٹرول کے افعال کو سپورٹ کر سکتا ہے۔ ذہین پاور مینجمنٹ اور کسٹمر کے مانیٹرنگ نیٹ ورک کے ساتھ مواصلت۔
| نہیں | اشیاء | یونٹ | لوڈ بریک سوئچ یونٹ | مجموعہ یونٹ | سرکٹ بریکر یونٹ |
| 1 | شرح شدہ وولٹیج | kV | 12/24 | 12/24 | 12/24 |
| 2 | شرح شدہ تعدد | ہرٹز | 50 | 50 | 50 |
| 3 | شرح شدہ کرنٹ | A | 630 | 125 (فیوز کرنٹ پر منحصر ہے) | 630 |
| 4 | درجہ بند موصلیت کی سطح ‑1 منٹ کی تعدد وولٹیج کے ساتھ ‑انٹر فیز، گراؤنڈ | kV | 42/65 | 42/65 | 42/65 |
| درجہ بند موصلیت کی سطح‑1 منٹ تعدد وولٹیج سے الگ تھلگ فاصلے کو برداشت کرتی ہے۔ | kV | 48/79 | 48/79 | 48/79 | |
| درجہ بند موصلیت کی سطح ‑1 منٹ کی تعدد وولٹیج کے ساتھ کنٹرول کرنے اور معاون سرکٹ | kV | 2/2 | 2/2 | 2/2 | |
| درجہ بند موصلیت کی سطح- وولٹیج کا مقابلہ کرنے والی روشنی کا تسلسل- انٹر فیز، گراؤنڈ | kV | 75/125 | 75/125 | 75/125 | |
| درجہ بند موصلیت کی سطح-لائٹنگ امپلس وولٹیج سے الگ تھلگ فاصلے کا مقابلہ کرتی ہے | kV | 85/145 | 85/145 | 85/145 | |
| 5 | شرح شدہ شارٹ سرکٹ کرنٹ کو برداشت کرتا ہے۔ | kA/s | 25/4 | —— | 25/4 |
| 6 | شرح شدہ چوٹی کرنٹ کو برداشت کرتی ہے۔ | کے اے | 63 | —— | 63 |
| 7 | ریٹیڈ شارٹ سرکٹ کرنٹ بناتا ہے۔ | کے اے | 63 | HV فیوز کی طرف سے محدود | 63 |
| 8 | شرح شدہ شارٹ سرکٹ بریک کرنٹ | کے اے | —— | HV فیوز کی طرف سے محدود | 25/25 |
| 9 | شرح شدہ ٹرانسمیشن کرنٹ | A | —— | 1700/1400 | —— |
| 10 | ریٹیڈ فعال لوڈ بریکنگ کرنٹ | A | 630 | —— | —— |
| 11 | درجہ بند-لوپ بریکنگ کرنٹ | A | 630 | —— | 630 |
| 12 | مکینیکل لائف لوڈ بریک سوئچ/سی بی | اوقات | 10000 | 10000 | 20000 |
| مکینیکل لائف آئسولیشن/گراؤنڈ سوئچ | اوقات | 5000 | 5000 | 5000 | |
| 13 | سرکٹ مزاحمت | μΩ | ≤150 | —— | ≤150 |
| 14 | شرح شدہ چارجنگ پریشر (20 ℃ گیج پریشر) | ایم پی اے | 0.04 | 0.04 | 0.04 |
| 15 | گیس کی سالانہ رشتہ دار رساو کی شرح | % | 0.05 | 0.05 | 0.05 |
| 16 | آئی پی پروٹیکشن ڈگری - کابینہ | IP4X | IP4X | IP4X | |
| آئی پی پروٹیکشن ڈگری-گیس ٹینک | IP67 | IP67 | IP67 |
جب مراحل کے درمیان یا کسی مرحلے اور زمین کے درمیان شارٹ سرکٹ ہوتا ہے، تو فالٹ انڈیکیٹر ایک الارم فراہم کرتا ہے۔ اشارہ دیکھ بھال کرنے والے اہلکار متاثرہ فیڈر کی شناخت اور خرابی کو کم کرنے کے لیے سگنل کا استعمال کر سکتے ہیں۔ مقام
ایسے منصوبوں کے لیے جن کے لیے مرکزی نگرانی کی ضرورت ہوتی ہے، غلطی کی معلومات مانیٹرنگ سینٹر کو منتقل کی جا سکتی ہیں۔ دی مانیٹرنگ کمپیوٹر متعلقہ فالٹ سیکشن اور مقام کو ظاہر کر سکتا ہے، جس سے دیکھ بھال کرنے والی ٹیموں کو کم کرنے میں مدد ملتی ہے۔ فالٹ سرچ ٹائم اور زیادہ موثر طریقے سے پاور بحال کریں۔
SF6 کیبنٹ کے بنیادی اجزاء کو سیل بند نظام کے طور پر ڈیزائن کیا گیا ہے اور عام طور پر معمول کی ضرورت نہیں ہوتی ہے۔ عام آپریٹنگ حالات کے تحت مخصوص سروس کی زندگی کے دوران دیکھ بھال۔
گیس ٹینک سٹینلیس سٹیل سے تیار کیا گیا ہے، جو طویل مدتی سنکنرن مزاحمت فراہم کرتا ہے۔ مکینیکل آپریٹنگ اجزاء گیس ٹینک کے باہر رکھے جاتے ہیں، معائنہ، آپریشن اور اجزاء کی تبدیلی کرتے ہیں۔ جب خدمت کی ضرورت ہو تو زیادہ آسان۔
انتہائی دھول، ریت یا آلودگی سے دوچار تنصیبات کے لیے، مکینیکل گھومنے والے حصوں کا وقتاً فوقتاً معائنہ اور چکنا حالات کی سفارش کی جاتی ہے.
USRM6 سیریز دباؤ سے بند گیس کا نظام استعمال کرتی ہے اور اسے معمول کے مطابق گیس کے خصوصی معائنہ کی ضرورت نہیں ہوتی ہے۔ آپریٹنگ حالات.
آپریشن سے پہلے، پریشر گیج کو چیک کیا جانا چاہئے. عام حالات کے تحت، دباؤ کا اشارہ ہونا چاہئے گرین آپریٹنگ ایریا کے اندر رہیں۔ حوالہ دباؤ 0.14 ایم پی اے ہے، اوپر گیس کا دباؤ برقرار ہے۔ 0.135 ایم پی اے 20 ° C پر سگ ماہی کی مخصوص شرائط کے تحت۔
گیس کے اخراج کی متوقع سالانہ شرح 0.1% سے کم ہے، جو طویل مدتی گیس سگ ماہی کی کارکردگی کو سپورٹ کرتی ہے۔
22kv Sf6 Gis Rmu رنگ مین یونٹ سوئچ گیئر کو IEC 298 کی ضروریات کے حوالے سے تیار کیا گیا ہے، جس میں ڈیزائن کیا گیا ہے۔ عام آپریٹنگ حالات کے تحت 30 سال سے زیادہ کی خدمت زندگی۔
ایئر ٹائٹ سوئچ ڈیزائن متوقع سروس کی مدت کے دوران گیس کی سیلنگ کو برقرار رکھنے میں مدد کرتا ہے، جس کی ضرورت کم ہوتی ہے۔ گیس سے متعلق بار بار دیکھ بھال اور طویل مدتی آپریٹنگ اخراجات کو کنٹرول کرنے میں صارفین کی مدد کرنا۔
| کلیدی غور | Usune 22kV SF6 GIS RMU | روایتی RMU |
| موصلیت | SF6 گیس موصل | سامان کے ڈیزائن پر منحصر ہے۔ |
| غلطی کا پتہ لگانا | اختیاری مقامی اور دور دراز غلطی کا اشارہ | اکثر دستی معائنہ پر زیادہ انحصار کرتا ہے۔ |
| نگرانی | ڈیجیٹل تحفظ اور مواصلات دستیاب ہیں۔ | علیحدہ نگرانی کے آلات کی ضرورت ہو سکتی ہے۔ |
| حفاظت | لائیو اشارے اور برقی/مقناطیسی انٹرلاکنگ | ترتیب پر منحصر ہے۔ |
| دیکھ بھال | کم دیکھ بھال کی ضروریات کے ساتھ سیل بند بنیادی نظام | دیکھ بھال کی ضروریات مختلف ہوتی ہیں۔ |
| گیس ٹینک | سٹینلیس سٹیل مہربند ٹینک | تعمیر پر منحصر ہے۔ |
| سروس کی زندگی | عام حالات میں 30 سال سے زیادہ کے لیے ڈیزائن کیا گیا ہے۔ | مصنوعات کے ڈیزائن اور دیکھ بھال پر منحصر ہے۔ |
Usune 22kv Sf6 Gis Rmu رنگ مین یونٹ سوئچ گیئر صنعتی تقسیم کے نیٹ ورک کے لیے موزوں ہے جہاں متعدد فیڈرز کو قابل اعتماد سوئچنگ اور فاسٹ فالٹ لوکیشن کی ضرورت ہے۔ غلطی کے اشارے اور ڈیجیٹل تحفظ کے آلات مدد کر سکتے ہیں۔ دیکھ بھال کرنے والی ٹیمیں زیادہ مؤثر طریقے سے غیر معمولی حصوں کی نشاندہی کرتی ہیں۔
RMU کو مائیکرو کمپیوٹر پروٹیکشن اور ڈسٹری بیوشن ٹرانسفارمرز کے لیے پیمائش کے افعال کے ساتھ ترتیب دیا جا سکتا ہے، درمیانے وولٹیج نیٹ ورک کے اندر موجودہ اور وولٹیج کی نگرانی، الارم اور تحفظ کے افعال فراہم کرنا۔
انٹیلجنٹ پاور ڈسٹری بیوشن سسٹم تیار کرنے والے صارفین کے لیے، RMU تحفظ، پیمائش، فالٹ کو جوڑ سکتا ہے۔ سنٹرل مانیٹرنگ سسٹم کے لیے اشارے اور مواصلت کے افعال، ریموٹ فالٹ کی شناخت اور معاونت زیادہ موثر نیٹ ورک مینجمنٹ۔
ایک گاہک نے Usune 22kv Sf6 Gis Rmu رنگ مین یونٹ سوئچ گیئر ایک صنعتی رنگ کے نیٹ ورک کے لیے استعمال کیا آنے والے اور جانے والے فیڈرز۔ کمیشننگ کے دوران، کسٹمر نے اس بات پر توجہ مرکوز کی کہ آیا آپریٹرز تیزی سے کام کر سکتے ہیں۔ متاثرہ فیڈر کی شناخت کریں جب فیز ٹو فیز یا فیز ٹو گراؤنڈ فالٹ ہوا۔ انٹیگریٹڈ فالٹ انڈیکیٹر مقامی الارم کی معلومات فراہم کرتا ہے، دیکھ بھال کرنے والے اہلکاروں کو کام کرنے سے پہلے فالٹ سیکشن کو کم کرنے میں مدد کرتا ہے۔ سائٹ پر معائنہ.
ٹرانسفارمر ڈسٹری بیوشن ایپلیکیشن کے لیے، صارف نے RMU کو مائیکرو کمپیوٹر پروٹیکشن کے ساتھ منتخب کیا اور کنٹرول ڈیوائس. سسٹم نے تحفظ اور الارم کے ساتھ ڈیجیٹل کرنٹ اور وولٹیج کی نگرانی فراہم کی۔ افعال گاہک نے اس ترتیب کو ٹرانسفارمر کے آپریٹنگ حالات کی نگرانی کے لیے زیادہ آسان پایا صرف روایتی ریلے تحفظ پر انحصار کرنے کے بجائے۔
ایک صارف جس کو مرکزی تقسیم کی نگرانی کی ضرورت ہوتی ہے وہ RMU کے فالٹ اشارے اور ڈیجیٹل تحفظ سے منسلک ہوتا ہے۔ مانیٹرنگ سینٹر کے کام جب فالٹ سگنل پیدا ہوتا ہے تو مانیٹرنگ اسکرین اس کی شناخت کر سکتی ہے۔ متعلقہ فالٹ سیکشن، آپریٹنگ ٹیم کو یہ تعین کرنے کی اجازت دیتا ہے کہ کہاں فیلڈ انسپکشن کی ضرورت تھی اور خرابیوں کا سراغ لگانے کی کارکردگی کو بہتر بنائیں۔
عام سروس کے حالات میں RMU چلانے والے صارفین کے لیے، مہر بند SF6 گیس ٹینک ضرورت کو کم کرتا ہے۔ معمول کی اندرونی دیکھ بھال۔ صارفین بیرونی مکینیکل آپریٹنگ اجزاء کی بھی قدر کرتے ہیں کیونکہ وہ ہو سکتے ہیں۔ جب دیکھ بھال کی ضرورت ہو تو زیادہ آسانی سے معائنہ یا تبدیل کیا جاتا ہے۔
Zhejiang Usune Electric Co., Ltd. ISO 9001 کوالٹی مینجمنٹ سسٹم، ISO کے مطابق مینجمنٹ سسٹم قائم کیا ہے۔ 14001 ماحولیاتی مینجمنٹ سسٹم اور ISO 45001 پیشہ ورانہ صحت اور سیفٹی مینجمنٹ سسٹم۔
بین الاقوامی مارکیٹ کی مختلف ضروریات کو پورا کرنے کے لیے، Usune میڈیم وولٹیج سوئچ گیئر کی مصنوعات متعلقہ سی ای سرٹیفیکیشن حاصل کرنے والی قابل اطلاق مصنوعات کے ساتھ IEC اور GB معیاری قسم کے ٹیسٹ۔ یہ نظام مسلسل سپورٹ کرتے ہیں۔ مینوفیکچرنگ کا معیار، مصنوعات کی جانچ اور درمیانے وولٹیج بجلی کی تقسیم کے منصوبوں کے لیے تکنیکی تعمیل۔
جی ہاں RMU فالٹ انڈیکیٹرز سے لیس ہوسکتا ہے جو فیز ٹو فیز اور فیز ٹو گراؤنڈ فالٹس کا پتہ لگانے کی صلاحیت رکھتا ہے۔ اور مقامی الارم کے اشارے فراہم کرتے ہیں۔
جی ہاں جب متعلقہ مواصلات اور نگرانی کے نظام سے لیس ہو تو، غلطی کی معلومات کو منتقل کیا جا سکتا ہے ایک مانیٹرنگ سینٹر میں، جہاں متاثرہ حصے اور غلطی کی پوزیشن کو ظاہر کیا جا سکتا ہے۔
عام آپریٹنگ حالات کے تحت، دباؤ سے مہر بند نظام کو گیس کے خصوصی معائنہ کی ضرورت نہیں ہوتی ہے۔ دی آپریشن سے پہلے پریشر گیج کو چیک کیا جانا چاہیے اور اسے عام حالات میں سبز علاقے میں رہنا چاہیے۔
USRM6 سیریز کو عام آپریٹنگ حالات میں 30 سال سے زیادہ کی سروس لائف کے لیے ڈیزائن کیا گیا ہے، متوقع سالانہ گیس کے رساو کی شرح 0.1 فیصد سے کم ہے۔
Usune SF6 سیل بند موصلیت، فالٹ انڈیکیشن، لائیو پارٹ انڈیکیشن، سیفٹی انٹر لاکنگ، ڈیجیٹل کو یکجا کرتا ہے۔ ایک درمیانے وولٹیج RMU حل میں تحفظ اور کم دیکھ بھال کا آپریشن، جو اسے جدید رنگ کے لیے موزوں بناتا ہے نیٹ ورک اور ذہین تقسیم کی ایپلی کیشنز۔
