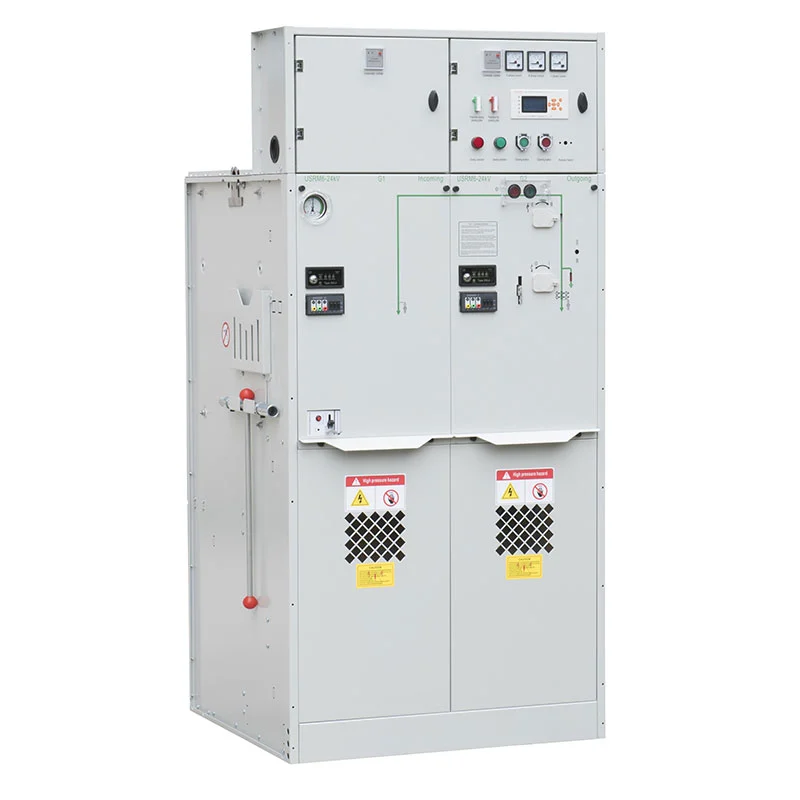

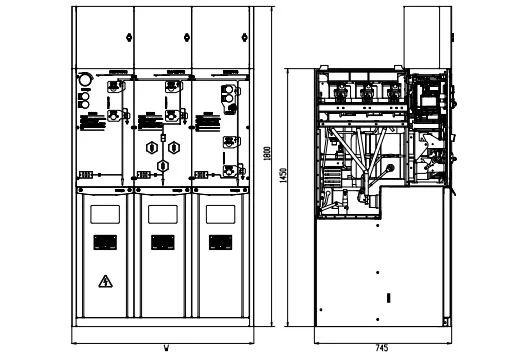

24kv 33kv Sf6 Gis Gas Insulated Switchgear خاص طور پر زیر زمین سہولیات، ساحلی علاقوں کے لیے موزوں ہے، سطح مرتفع کے علاقے، شہری سب اسٹیشن، اور دیگر مقامات جہاں تنصیب کی جگہ یا ماحولیاتی حالات ہیں۔ چیلنجنگ منسلک تعمیر ایک کمپیکٹ آلات کے نشانات بھی فراہم کرتی ہے، جس سے پروجیکٹ کو آسان بناتا ہے۔ ڈیزائنرز درمیانے وولٹیج کی تقسیم کے آلات کو سب اسٹیشنوں اور ثانوی ٹرانسفارمر اسٹیشنوں میں ضم کرنے کے لیے۔
بجلی کی تقسیم کے منصوبوں میں شاذ و نادر ہی ایک جیسی سرکٹ کی ضروریات ہوتی ہیں۔ اس لیے ایک کمپیکٹ سوئچ گیئر سسٹم کی ضرورت ہے۔ کسی ایک مقررہ انتظام پر انحصار کرنے کے بجائے ترتیب کی لچک۔ USRM6 سیریز ایک ماڈیولر کو اپناتی ہے۔ ڈیزائن جسے مختلف فنکشنل یونٹس کے ساتھ ترتیب دیا جا سکتا ہے، بشمول لوڈ بریک سوئچ یونٹس کے لیے C، F کے لیے مجموعہ یونٹس، اور سرکٹ بریکر یونٹس کے لیے V۔
معیاری ماڈیول یونٹس اور فکسڈ کمبی نیشن ماڈیول یونٹس کو برقی اسکیم کے مطابق منتخب کیا جا سکتا ہے۔ ایک قابل توسیع مین بس کنفیگریشن بھی دستیاب ہے، جس سے متعدد ماڈیولز کو مختلف میں ملایا جا سکتا ہے۔ سوئچ گیئر کے انتظامات. یہ ماڈیولر نقطہ نظر انجینئرنگ ٹیموں کو آلات کو مختلف فیڈر میں ڈھالنے میں مدد کرتا ہے، ٹرانسفارمر، تحفظ، تنہائی، اور تقسیم کی ضروریات۔
روایتی بیرونی برقی آلات کو دھول، نمی، آلودگی، درجہ حرارت کی تبدیلیوں اور دیگر کا سامنا کرنا پڑ سکتا ہے۔ ماحولیاتی حالات. یہ عوامل سامان کے دوران معائنہ اور دیکھ بھال کی ضروریات کو بڑھا سکتے ہیں۔ آپریشن
USRM6 سیریز کا مہر بند گیس سے موصل ڈھانچہ مرکزی سرکٹ کو بیرونی ماحول سے الگ کرتا ہے۔ یہ ماحولیاتی آلودگی سے اندرونی برقی اجزاء کی براہ راست نمائش کو کم کرتا ہے اور a کم دیکھ بھال کا آپریٹنگ تصور۔
ان منصوبوں کے لیے جہاں آلات تک رسائی مشکل ہے، جیسے زیر زمین سب اسٹیشن، کمپیکٹ شہری تنصیبات، یا دور دراز کے بنیادی ڈھانچے، کم معمول کی دیکھ بھال سامان کے انتخاب کے دوران ایک اہم غور ہو سکتا ہے.
SF6 C-GIS کنفیگریشن کو بنیادی سرکٹ سوئچنگ سے زیادہ سپورٹ کرنے کے لیے ڈیزائن کیا گیا ہے۔ منتخب کردہ پر منحصر ہے۔ ماڈیول کا انتظام، نظام سوئچنگ، سرکٹ پروٹیکشن، برقی تنہائی، پیمائش، نگرانی، گراؤنڈنگ، مواصلات، اور کنٹرول کے افعال.
مختلف فنکشنل ماڈیولز کا مجموعہ سوئچ گیئر کی ترتیب کو تحفظ اور منصوبے کی تقسیم کا فن تعمیر۔ یہ انجینئرنگ ٹھیکیداروں اور سسٹم انٹیگریٹرز کو زیادہ سے زیادہ فراہم کرتا ہے۔ درمیانے وولٹیج کی تقسیم کے نظام کو تیار کرتے وقت لچک۔
درمیانے وولٹیج کے GIS آلات کو منتخب کرنے سے پہلے آپریٹنگ ماحول کا بغور جائزہ لینا چاہیے۔ USRM6 سیریز کو 4000 میٹر تک کی اونچائی کے لیے ڈیزائن کیا گیا ہے، زیادہ سے زیادہ محیطی درجہ حرارت +50 °C، ایک کم از کم محیط درجہ حرارت -40 ° C، اور 24 گھنٹے کا اوسط درجہ حرارت 35 ° C سے زیادہ نہیں ہے۔
نسبتہ نمی 24 گھنٹے کے اندر 95% اور ماہانہ اوسط کی بنیاد پر 90% تک پہنچ سکتی ہے۔ تنصیب کا ماحول دھماکہ خیز یا corrosive گیسوں یا شدید مکینیکل جھٹکا یا اثر، اور آلودگی کی سطح پر مشتمل نہیں ہونا چاہئے GB/T5582 کے مطابق سطح III سے زیادہ نہیں ہونا چاہیے۔ مخصوص اینٹی شاک لیول 9 ڈگری ہے۔
1000 میٹر سے زیادہ اونچائی پر تنصیبات کے لیے، صارفین کو کارخانہ دار کو مطلع کرنا چاہیے تاکہ چارجنگ پریشر مناسب طریقے سے ایڈجسٹ کیا جا سکتا ہے. صنعت کار کے درمیان خصوصی ماحولیاتی حالات کی تصدیق کی جانی چاہئے، سامان کے انتخاب سے پہلے سپلائر، اور حتمی صارف۔ مثال کے طور پر، جب سامان 2000 میٹر سے اوپر نصب کیا جاتا ہے، کابینہ کے اندر اوور وولٹیج کی حالت کو گیس پریشر کی مناسب ایڈجسٹمنٹ کے ذریعے حل کرنے کی ضرورت ہو سکتی ہے۔
زیر زمین سب سٹیشنوں میں اکثر دستیاب فلور ایریا اور وینٹیلیشن کے حالات پر سخت پابندیاں ہوتی ہیں۔ کمپیکٹ GIS آلات کی منسلک ساخت ڈیزائنرز کو محدود تنصیب کی جگہ کا بہتر استعمال کرنے کی اجازت دیتی ہے۔ آس پاس کے ماحول کے براہ راست اثر کو کم کرنا۔ یہ کنفیگریشن کو پروجیکٹس کے لیے موزوں بناتا ہے۔ جہاں بجلی کی تقسیم کے آلات کو کمپیکٹ سب سٹیشن یا سیکنڈری ٹرانسفارمر میں ضم کرنے کی ضرورت ہے۔ اسٹیشنز
صنعتی اور کان کنی کی جگہوں کو درمیانے وولٹیج کی قابل اعتماد سوئچنگ اور موٹروں، ٹرانسفارمرز کے تحفظ کی ضرورت ہو سکتی ہے۔ فیڈرز، اور ڈسٹری بیوشن نیٹ ورکس۔ منسلک ترتیب اندرونی برقی اجزاء کی حفاظت میں مدد کر سکتی ہے۔ سوئچنگ، تحفظ، تنہائی، اور نگرانی کے افعال فراہم کرتے ہوئے بیرونی آلودگی بجلی کی تقسیم کا نظام
ریلوے اسٹیشنوں، ریلوے کے بنیادی ڈھانچے، ہوائی اڈوں، اور متعلقہ سہولیات کو مستحکم بجلی کی تقسیم کی ضرورت ہوتی ہے۔ متعدد بوجھ کے پار۔ ماڈیولر سوئچ گیئر کو اندر اندر مختلف فیڈر اور تحفظ کی ضروریات کے لیے ترتیب دیا جا سکتا ہے۔ ایک مرکزی برقی تقسیم کا نظام، نظام کے انٹیگریٹرز کو کمپیکٹ میڈیم وولٹیج حل تیار کرنے میں مدد کرتا ہے نقل و حمل کے بنیادی ڈھانچے کے لئے.
شہر کے مرکزی علاقوں اور رہائشی اضلاع میں جگہ اکثر محدود ہوتی ہے۔ کومپیکٹ گیس سے موصل آلات کو مربوط کیا جا سکتا ہے۔ سب سٹیشنوں اور تقسیم کی سہولیات میں جہاں روایتی سوئچ گیئر کو تنصیب کے بڑے علاقے کی ضرورت ہو سکتی ہے۔ منسلک ڈھانچہ مرکزی سرکٹ پر بیرونی ماحولیاتی حالات کے اثر کو کم کرنے میں بھی مدد کرتا ہے۔
زیادہ نمی، نمک کی آلودگی، اونچائی، اور درجہ حرارت کے تغیرات روایتی برقی آلات کو متاثر کر سکتے ہیں۔ USRM6 سیریز کا منسلک مرکزی سرکٹ براہ راست ماحولیاتی نمائش کو کم کرنے میں مدد کرتا ہے، جبکہ پروجیکٹ کے لیے مخصوص سروس مناسب ترتیب اور آپریٹنگ پیرامیٹرز کا تعین کرنے کے لیے آلات کے انتخاب سے پہلے حالات کا جائزہ لیا جا سکتا ہے۔
24kv 33kv Sf6 Gis Gas Insulated Switchgear خریدتے وقت، خریداروں کو مکمل الیکٹریکل اسکیم کا جائزہ لینا چاہیے۔ صرف وولٹیج کی سطح کے مطابق سامان منتخب کرنے کے بجائے۔ شرح شدہ وولٹیج، موصلیت کی ضروریات، سرکٹ بریکر یا لوڈ بریک سوئچ کنفیگریشن، فیڈر کی مقدار، مین بس کا انتظام، گراؤنڈنگ کی ضروریات، تحفظ اور پیمائش کے افعال، تنصیب کی اونچائی، محیط درجہ حرارت، نمی، آلودگی کے حالات، تکنیکی کے دوران مواصلات کی ضروریات، اور قابل اطلاق IEC اور GB کے معیارات پر غور کیا جانا چاہئے۔ تشخیص
Usune مناسب USRM6 کنفیگریشن کا تعین کرنے کے لیے پروجیکٹ انجینئرز اور سسٹم انٹیگریٹرز کے ساتھ بات چیت کر سکتا ہے۔ برقی ڈایاگرام اور سائٹ کے حالات کے مطابق۔
Usune مینوفیکچرنگ، معائنہ اور پروڈکٹ کا احاطہ کرنے والے کوالٹی مینجمنٹ کے منظم طریقہ کار کے ساتھ کام کرتا ہے۔ ترسیل ISO 9001 کنٹرول شدہ پیداواری عمل کے لیے کوالٹی مینجمنٹ فریم ورک فراہم کرتا ہے، جبکہ ISO 14001 اور ISO 45001 ماحولیاتی اور پیشہ ورانہ صحت اور حفاظت کے انتظام کی حمایت کرتا ہے۔
Usune مختلف سرکٹ فنکشنز اور ڈسٹری بیوشن کی ضروریات پر مبنی ماڈیولر کنفیگریشن کو سپورٹ کرتا ہے۔ یہ ہے EPC ٹھیکیداروں، الیکٹریکل سسٹم انٹیگریٹرز، ڈسٹری بیوٹرز، اور پروجیکٹ پروکیورمنٹ ٹیموں کے لیے مفید ہے جن کی ضرورت ہے سوئچ گیئر ایک مخصوص الیکٹریکل ڈایاگرام کے ارد گرد ترتیب دیا گیا ہے۔
IEC اور GB کے معیارات کو پروڈکٹ ڈیزائن اور CE سرٹیفیکیشن میں شامل کرنے کے ساتھ، Usune مدد کر سکتا ہے مختلف بین الاقوامی منڈیوں کے لیے درمیانے وولٹیج سوئچ گیئر کا جائزہ لینے والے صارفین۔ قابل اطلاق معیارات اور سرٹیفیکیشن کی ضروریات کا جائزہ منزل کے ملک اور پروجیکٹ کی تفصیلات کے مطابق کیا جا سکتا ہے۔
GIS پروجیکٹس کے لیے، پروڈکشن سے پہلے درست کنفیگریشن کا انتخاب کرنا ضروری ہے۔ صارفین فراہم کر سکتے ہیں۔ سنگل لائن ڈایاگرام، شرح شدہ وولٹیج کی ضروریات، فیڈر کی معلومات، تنصیب کی اونچائی، ماحولیاتی Usune انجینئرنگ ٹیم کے ساتھ کنفیگریشن ڈسکشن کے لیے حالات، اور دیگر تکنیکی ڈیٹا۔
| نہیں | اشیاء | یونٹ | لوڈ بریک سوئچ یونٹ | مجموعہ یونٹ | سرکٹ بریکر یونٹ | |
| 1 | شرح شدہ وولٹیج | kV | 12/24 | 12/24 | 12/24 | |
| 2 | شرح شدہ تعدد | ہرٹز | 50 | 50 | 50 | |
| 3 | شرح شدہ کرنٹ | A | 630 | 125 (فیوز کرنٹ پر منحصر ہے) | 630 | |
| 4 | شرح شدہ موصلیت کی سطح | 1 منٹ فریکوئنسی دباؤ کا مقابلہ کرتی ہے۔ | kV | 42/65 | 42/65 | 42/65 |
| 48/79 | 48/79 | 48/79 | ||||
| 2/2 | 2/2 | 2/2 | ||||
| لائٹنگ تسلسل وولٹیج کا مقابلہ کرتا ہے۔ | 75/125 | 75/125 | 75/125 | |||
| 85/145 | 85/145 | 85/145 | ||||
| 5 | شرح شدہ شارٹ سرکٹ کرنٹ کو برداشت کرتا ہے۔ | kA/s | 25/4 | —— | 25/4 | |
| 6 | شرح شدہ چوٹی کرنٹ کو برداشت کرتی ہے۔ | کے اے | 63 | —— | 63 | |
| 7 | ریٹیڈ شارٹ سرکٹ کرنٹ بناتا ہے۔ | کے اے | 63 | HV فیوز کی طرف سے محدود | 63 | |
| 8 | شرح شدہ شارٹ سرکٹ بریک کرنٹ | کے اے | —— | HV فیوز کی طرف سے محدود | 25/25 | |
| 9 | شرح شدہ ٹرانسمیشن کرنٹ | A | —— | 1700/1400 | —— | |
| 10 | ریٹیڈ فعال لوڈ بریکنگ کرنٹ | A | 630 | —— | —— | |
| 11 | درجہ بند-لوپ بریکنگ کرنٹ | A | 630 | —— | 630 | |
| 12 | مکینیکل زندگی | لوڈ بریک سوئچ/سی بی | اوقات | 10000 | 10000 | 20000 |
| تنہائی/گراؤنڈ سوئچ | 5000 | 5000 | 5000 | |||
| 13 | سرکٹ مزاحمت | μΩ | ≤150 | —— | ≤150 | |
| 14 | شرح شدہ چارجنگ پریشر (20℃ گیج پریشر) | ایم پی اے | 0.04 | 0.04 | 0.04 | |
| 15 | گیس کی سالانہ رشتہ دار رساو کی شرح | % | 0.05 | 0.05 | 0.05 | |
| 16 | IP تحفظ کی ڈگری | کابینہ | IP4X | IP4X | IP4X | |
| گیس ٹینک | IP67 | IP67 | IP67 | |||
USRM6 سیریز کا اطلاق Cas-space راکٹ لانچ پروجیکٹ میں کیا گیا تھا، جہاں قابل اعتماد درمیانے وولٹیج بجلی کی تقسیم لانچ کی سہولت کے اندر اہم بنیادی ڈھانچے اور بجلی کے بوجھ کو سپورٹ کرنے کی ضرورت تھی۔ پروجیکٹ مطلوبہ سوئچ گیئر جو نسبتاً کمپیکٹ الیکٹریکل میں فٹ ہونے کے دوران مستحکم آپریشن کو برقرار رکھنے کے قابل ہو۔ تقسیم کا ماحول
راکٹ لانچ کی سہولت کے لیے، بجلی کی تقسیم کے نظام کو اہم آلات اور معاونت کی ضرورت ہوتی ہے۔ قابل اعتماد سوئچنگ، تحفظ، تنہائی، اور نگرانی کے افعال کے ساتھ انفراسٹرکچر۔ منسلک SF6 USRM6 سیریز کی موصلیت کا ڈھانچہ مرکزی پر بیرونی ماحولیاتی حالات کے اثر کو کم کرنے میں مدد کرتا ہے۔ سرکٹ، جو آپریشنل ضروریات کے ساتھ خصوصی انفراسٹرکچر کے لیے خاص طور پر قیمتی ہے۔
ماڈیولر کنفیگریشن نے سوئچ گیئر کے انتظام کو پروجیکٹ کے الیکٹریکل کے مطابق ڈھالنے کی بھی اجازت دی۔ تقسیم کی ضروریات پاور نیٹ ورک کے ڈیزائن کے مطابق مختلف فنکشنل یونٹس کو جوڑا جا سکتا ہے، جبکہ قابل توسیع مین بس نے نیٹ ورک کی ترتیب اور مستقبل کے نظام کی منصوبہ بندی کے لیے اضافی لچک فراہم کی۔
اس کے کمپیکٹ ڈھانچے، منسلک موصلیت، اور ماڈیولر ڈیزائن کے ذریعے، USRM6 سیریز نے ایک مناسب کاس اسپیس راکٹ لانچ پروجیکٹ کے لیے درمیانے وولٹیج کی تقسیم کا حل، سہولت کی ضروریات کو پورا کرتا ہے۔ قابل اعتماد اور خلائی موثر برقی ڈھانچے کے لیے۔
USRM6 سیریز کو قابل اطلاق ہائی وولٹیج سوئچ گیئر اور کنٹرول آلات کے معیارات کے حوالے سے ڈیزائن کیا گیا ہے، بشمول 3.6kV–40.5kV ہائی وولٹیج AC لوڈ بریک سوئچز کے لیے GB 3804-2004، ہائی وولٹیج AC کے لیے GB 1984-2014 سرکٹ بریکرز، GB 16926-2009 HV AC لوڈ بریک سوئچ فیوز کے امتزاج کے لیے، GB 1985-2014 HV AC تنہائی کے لیے سوئچز اور گراؤنڈ سوئچز، اور GB 3906-2006 3.6kV–40.5kV AC دھات سے منسلک سوئچ گیئر اور کنٹرول گیئر کے لیے۔
یہ HV سوئچ گیئر اور کنٹرول گیئر، GB 4208-2008 کے لیے عام تکنیکی ضروریات کے لیے GB/T 11022-2011 کا بھی حوالہ دیتا ہے۔ انکلوژر کے تحفظ کے لیے، بیرونی موصلیت کی آلودگی کی ڈگری کے لیے GB/T 5582-1993، 3.6kV–40.5kV کے لیے DL/T 404-2007 AC دھات سے منسلک سوئچ گیئر اور کنٹرول گیئر، مکینیکل اور برقی مصنوعات کے لیے GB/T 13384-2008، GB 191-2008 پیکیجنگ اور نقل و حمل کے نشانات کے لیے، اور ہائی وولٹیج ٹرانسمیشن میں موصلیت کوآرڈینیشن کے لیے GB 311.1-2012 اور تقسیم کا سامان۔
Usune کے معیار اور تعمیل کے فریم ورک میں ISO 9001 کوالٹی مینجمنٹ سسٹم، ISO 14001 ماحولیاتی مینجمنٹ سسٹم، ISO 45001 پیشہ ورانہ ہیلتھ اینڈ سیفٹی مینجمنٹ سسٹم، IEC اور GB معیاری تعمیل، اور سی ای سرٹیفیکیشن۔ پروجیکٹ کے لیے مخصوص سرٹیفیکیشن اور قابل اطلاق معیارات کے مطابق تصدیق کی جانی چاہیے۔ منزل مارکیٹ اور تکنیکی تفصیلات.
اہم فائدہ ایک موصل گیس کے اندر توانائی بخش برقی اجزاء کی بند تعمیر ہے۔ ماحول یہ ایک کمپیکٹ ڈھانچہ کو قابل بناتا ہے اور مرکزی سرکٹ کے بیرونی سے براہ راست نمائش کو کم کرتا ہے۔ ماحولیاتی حالات.
USRM6 سیریز 24kV اور 33kV کنفیگریشن سمیت درمیانے وولٹیج ایپلی کیشنز کے لیے ڈیزائن کی گئی ہے۔ قطعی درجہ بندی منصوبے کی تفصیلات کے مطابق وولٹیج، موصلیت کی سطح، اور ترتیب کی تصدیق کی جانی چاہئے۔
جی ہاں سروس کی مخصوص اونچائی 4000 میٹر تک ہے۔ 1000 میٹر سے اوپر کی تنصیبات کے لیے، صارفین کو Usune in کو مطلع کرنا چاہیے۔ آگے بڑھیں تاکہ مناسب گیس چارجنگ پریشر کا اندازہ لگایا جا سکے۔ 2000 میٹر سے اوپر کی خصوصی ضروریات ہونی چاہئیں تکنیکی ڈیزائن کے دوران تصدیق.

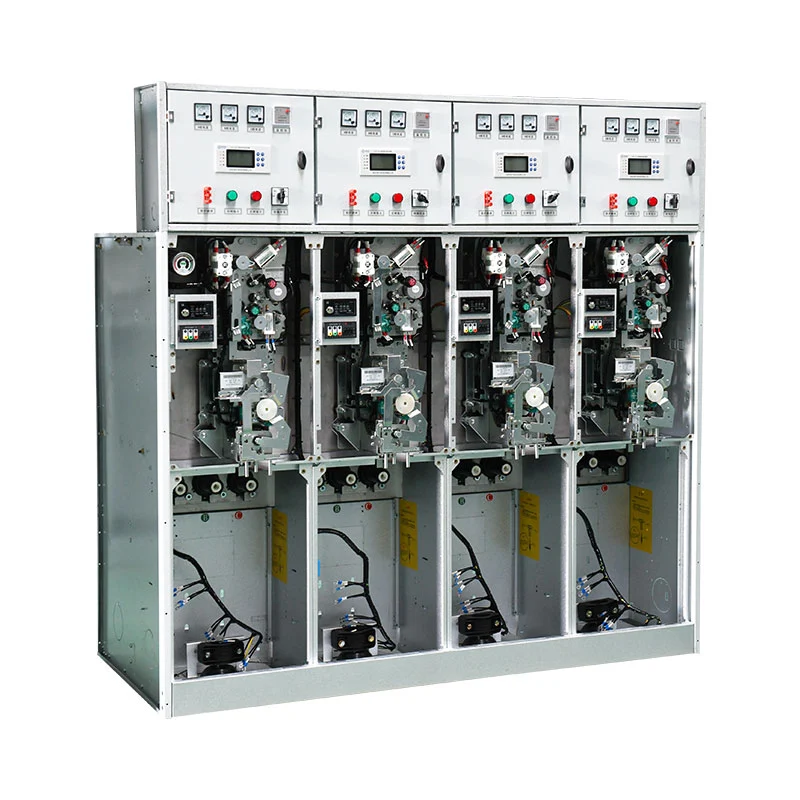

USRM6 سیریز ایک ماڈیولر کنفیگریشن کا تصور استعمال کرتی ہے۔ لوڈ بریک سوئچ یونٹس، مجموعہ یونٹس، سرکٹ بریکر یونٹس، اور قابل توسیع مین بس کے انتظامات کو مطلوبہ برقی اسکیم کے مطابق منتخب کیا جا سکتا ہے۔
عام ایپلی کیشنز میں سیکنڈری ٹرانسفارمر سب سٹیشن، صنعتی اور کان کنی کی سہولیات، ریلوے، ہوائی اڈے، شہری تقسیم کے نیٹ ورکس، رہائشی علاقے، زیر زمین سہولیات، اور نسبتاً زیادہ مانگ والے مقامات ماحولیاتی حالات.
درست کوٹیشن کے لیے، خریداروں کو ریٹیڈ وولٹیج، سنگل لائن ڈایاگرام، فیڈرز کی تعداد، مطلوبہ فراہم کرنا چاہیے۔ سوئچنگ کے افعال، سرکٹ بریکر یا لوڈ بریک سوئچ کے تقاضے، بس کنفیگریشن، تنصیب کی اونچائی، ماحولیاتی حالات، تحفظ کی ضروریات، اور منزل کی منڈی۔
درمیانے وولٹیج کی تقسیم کے منصوبوں کے لیے جن کے لیے کمپیکٹ طول و عرض، ماحولیاتی موافقت، ماڈیولر کی ضرورت ہوتی ہے۔ کنفیگریشن، اور دیکھ بھال کی کم ضروریات، USRM6 سیریز ایک عملی گیس سے موصل سوئچ گیئر فراہم کرتی ہے حل
Usune کی USRM6 سیریز میں بند SF6 موصلیت، ماڈیولر فنکشنل یونٹس، قابل توسیع بس کنفیگریشن، اور سوئچنگ، تحفظ، پیمائش، اور نگرانی کے افعال۔ ISO 9001, ISO 14001, ISO 45001, IEC کے ذریعہ تعاون یافتہ اور GB معیارات، اور CE سرٹیفیکیشن، Usune 24kv کا جائزہ لینے والے صارفین کے لیے پروجیکٹ پر مبنی حل فراہم کرتا ہے۔ صنعتی، بنیادی ڈھانچے، شہری، اور خصوصی بجلی کی تقسیم کے لیے 33kv Sf6 Gis گیس سے موصل سوئچ گیئر ایپلی کیشنز
