مضمون کا جائزہ
یہ گائیڈ بتاتا ہے کہ ایئر انسولیٹڈ انگوٹی مین یونٹ کیسے کام کرتا ہے، کون سے اجزاء اس کی کارکردگی کا تعین کرتے ہیں، اس کی تکنیکی خصوصیات کا اندازہ کیسے لگایا جائے، اور خریداروں کو خریدنے سے پہلے کن چیزوں کی تصدیق کرنی چاہیے۔ اس میں عام ایپلی کیشن چیلنجز، آپریشنل سیفٹی، اور دیکھ بھال کے طریقوں کا بھی احاطہ کیا گیا ہے جو قابل گریز ڈاؤن ٹائم کو کم کرنے میں مدد کر سکتے ہیں۔

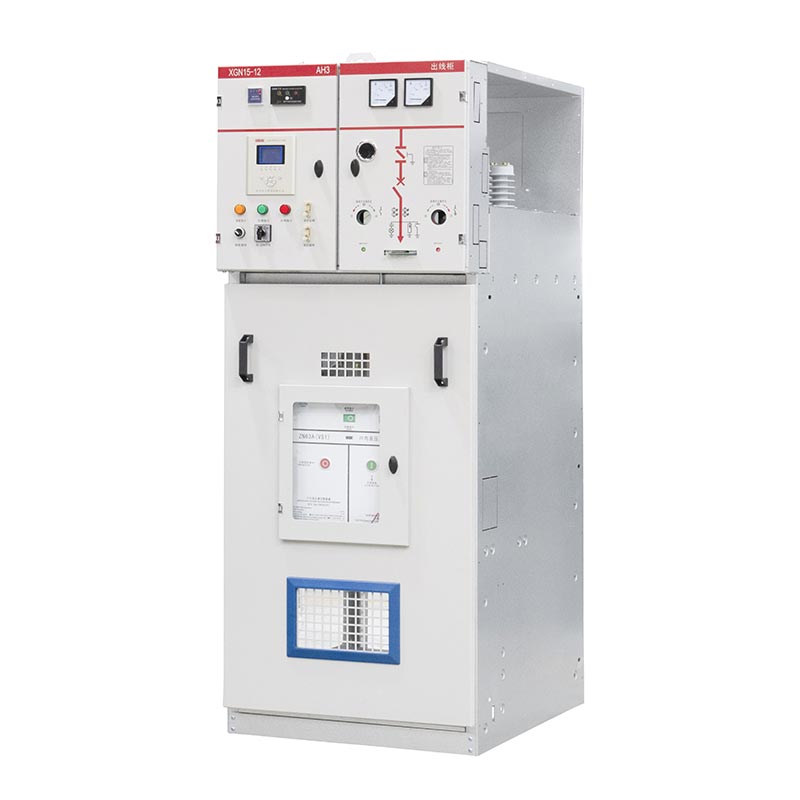

1. ایئر انسولیٹڈ رنگ مین یونٹ RMU کیا ہے؟
ایکہوا کی موصل رنگ مرکزی یونٹ RMUایک درمیانی وولٹیج الیکٹریکل سوئچ گیئر اسمبلی ہے جسے تقسیم کرنے والے نیٹ ورک میں سرکٹس کو جوڑنے، کنٹرول کرنے اور الگ کرنے کے لیے ڈیزائن کیا گیا ہے۔ یہ ان کمپارٹمنٹس میں بنیادی موصلیت کا ذریعہ کے طور پر SF₆ گیس پر انحصار کرنے کی بجائے قابل اطلاق توانائی بخش اجزاء کے ارد گرد ماحول کی ہوا کو موصلیت کے ذریعہ استعمال کرتا ہے۔
اصطلاحانگوٹی مین یونٹانگوٹھی کی تقسیم کے انتظام میں آلات کے کردار کو بیان کرتا ہے۔ انگوٹھی عام طور پر ایک سے زیادہ ڈسٹری بیوشن پوائنٹس کو جوڑتی ہے، جب نیٹ ورک ڈیزائن اور آپریٹنگ کنفیگریشن اس کی اجازت دیتا ہے تو پاور کو مختلف سمتوں سے سب سٹیشن تک پہنچنے کی اجازت دیتا ہے۔ ایک RMU ایک کمپیکٹ انکلوژر کے اندر کئی سوئچنگ فنکشنز کو یکجا کرتا ہے، جس سے ڈسٹری بیوشن آپریٹرز کو فیڈرز اور ٹرانسفارمر کنکشن کا انتظام کرنے میں مدد ملتی ہے۔
ڈسٹری بیوشن ٹرانسفارمر کے برعکس، جو الیکٹریکل وولٹیج کو تبدیل کرتا ہے، ایک RMU میڈیم وولٹیج سرکٹس کے کنکشن اور منقطع ہونے کا انتظام کرتا ہے۔ اس کی ترتیب پر منحصر ہے، یہ فیوز یا سرکٹ بریکرز کے ذریعے لوڈ سوئچنگ، آئسولیشن، ارتھنگ، اور فیڈر تحفظ فراہم کر سکتا ہے۔
ایئر انسولیٹڈ RMUs کا استعمال ایسی ایپلی کیشنز میں کیا جاتا ہے جہاں انجینئرز کو واضح طور پر متعین سوئچنگ فنکشنز، گیس سے پاک موصلیت کا انتظام، اور تنصیب کے ماحول کے لیے موزوں کنفیگریشن کی ضرورت ہوتی ہے۔ ایک کی وضاحت کرنے سے پہلے، پروجیکٹ ٹیم کو سسٹم وولٹیج، فالٹ لیول، آپریٹنگ اسکیم، دستیاب جگہ، اور قابل اطلاق یوٹیلیٹی ضروریات کی تصدیق کرنی چاہیے۔
2. ہوا کی موصلیت والا RMU کیسے کام کرتا ہے؟
ایک ہوا سے موصل RMU آنے والے رنگ فیڈرز اور آؤٹ گوئنگ ڈسٹری بیوشن سرکٹس کے درمیان کنکشن کو کنٹرول کرکے برقی طاقت کا انتظام کرتا ہے۔ ایک عام تین طرفہ انتظام میں، دو فنکشنل یونٹس رنگ کیبل کے حصوں کو جوڑتے ہیں، جب کہ تیسرا مقامی ٹرانسفارمر فیڈر کی فراہمی یا حفاظت کرتا ہے۔
نارمل ڈسٹری بیوشن آپریشن
عام آپریشن کے دوران، سوئچنگ ڈیوائسز نیٹ ورک کے منظور شدہ آپریٹنگ پلان کے مطابق رکھی جاتی ہیں۔ بہت سے ڈسٹری بیوشن نیٹ ورک عام طور پر کھلے نقطہ کے ساتھ رنگ کی شکل والی کیبل لے آؤٹ استعمال کرتے ہیں۔ یہ انتظام ایک متبادل سپلائی روٹ کو محفوظ رکھتا ہے بغیر ضروری طور پر پوری انگوٹھی کو بند لوپ کے طور پر چلائے۔
فالٹ آئسولیشن اور سپلائی کی بحالی
اگر کسی کیبل سیکشن میں خرابی پیدا ہوتی ہے تو حفاظتی آلات ڈیزائن کے مطابق غلطی کا پتہ لگاتے ہیں یا اس میں خلل ڈالتے ہیں، جبکہ آپریٹرز یا منظور شدہ آٹومیشن سسٹم متاثرہ حصے کو الگ تھلگ کر دیتے ہیں۔ اس کے بعد باقی صحت مند نیٹ ورک کو متبادل فیڈر کے ذریعے بحال کیا جا سکتا ہے، بشرطیکہ آلات کی درجہ بندی، نیٹ ورک کی صلاحیت، تحفظ کوآرڈینیشن، اور سوئچنگ کے طریقہ کار اس کی اجازت دیں۔
| آپریٹنگ حالت | RMU فنکشن | آپریشنل مقصد |
|---|---|---|
| نارمل آپریشن | نامزد سرکٹ کنکشن کو برقرار رکھتا ہے. | منسلک بوجھ کو بجلی فراہم کریں۔ |
| منصوبہ بند دیکھ بھال | متعلقہ سرکٹ کو الگ کرتا ہے اور منظور شدہ ارتھنگ کے طریقہ کار کو قابل بناتا ہے۔ | کام کی ایک محفوظ حالت قائم کریں۔ |
| کیبل کی خرابی۔ | متاثرہ حصے کو روکنے یا الگ کرنے کے لیے سسٹم پروٹیکشن اسکیم کے ساتھ کام کرتا ہے۔ | متاثرہ نیٹ ورک ایریا کو محدود کریں۔ |
| نیٹ ورک کی بحالی | جہاں اجازت ہو صحت مند حصوں کو دوبارہ جوڑنے کے لیے مجاز سوئچنگ کی اجازت دیتا ہے۔ | سروس کو محفوظ طریقے سے اور جلد از جلد بحال کریں۔ |
یہ ضروری ہے کہ لوڈ سوئچنگ کو فالٹ رکاوٹ سے الگ کیا جائے۔ ایک لوڈ بریک سوئچ مخصوص سوئچنگ ڈیوٹی کے لیے ڈیزائن کیا گیا ہے۔ ہر شارٹ سرکٹ کرنٹ میں خلل ڈالنے کا فرض نہیں ہونا چاہیے۔ فالٹ پروٹیکشن کے لیے ایک مربوط فیوز-سوئچ کے امتزاج یا مناسب حفاظتی ریلے کے ساتھ سرکٹ بریکر کی ضرورت پڑ سکتی ہے۔
3. ایئر انسولیٹڈ RMU کے اہم اجزاء کیا ہیں؟
عین مطابق اندرونی ترتیب مینوفیکچرر اور ماڈل کے لحاظ سے مختلف ہوتی ہے، لیکن زیادہ تر ڈیزائن سوئچنگ ڈیوائسز، کنڈکٹرز، موصلیت کے ڈھانچے، حفاظتی طریقہ کار، اور اختیاری نگرانی کے آلات کو یکجا کرتے ہیں۔
لوڈ بریک سوئچز
لوڈ بریک سوئچ سرکٹس کو ان کے مخصوص عام لوڈ سوئچنگ حالات کے تحت منسلک یا منقطع کرتے ہیں۔ رنگ کی ترتیب میں، وہ آپریٹرز کو آنے والے اور جانے والے کیبل کے حصوں کو کنٹرول کرنے کی اجازت دیتے ہیں۔ ان کی ریٹیڈ میکنگ، بریکنگ، اور قلیل وقت برداشت کرنے کی صلاحیتیں مطلوبہ ڈیوٹی سے مماثل ہونی چاہئیں۔
بس بار اور بجلی کے کنکشن
بس بارز فنکشنل اکائیوں کے درمیان چلنے والے راستے فراہم کرتے ہیں۔ ان کا مواد، کراس سیکشن، کنکشن کا معیار، اور تھرمل ڈیزائن کرنٹ لے جانے کی صلاحیت اور درجہ حرارت میں اضافے کو متاثر کرتا ہے۔ کیبل ختم کرنا بھی مخصوص کیبل کی قسم اور تنصیب کے انتظام کے ساتھ ہم آہنگ ہونا چاہیے۔
ارتھنگ سوئچز اور انٹرلاکس
جب منظور شدہ آپریٹنگ سیکوینس اس کی اجازت دیتا ہے تو ارتھنگ سوئچ نامزد الگ تھلگ سرکٹ سیکشنز کو گراؤنڈ کرنے کا ذریعہ فراہم کرتے ہیں۔ مکینیکل یا الیکٹریکل انٹرلاک ممنوعہ سوئچنگ آپریشنز کو روکنے میں مدد کرتے ہیں۔ یہ میکانزم اہم ہیں، لیکن یہ قابل اطلاق حفاظتی طریقہ کار کے تحت تنہائی اور وولٹیج کی عدم موجودگی کی تصدیق کی جگہ نہیں لیتے ہیں۔

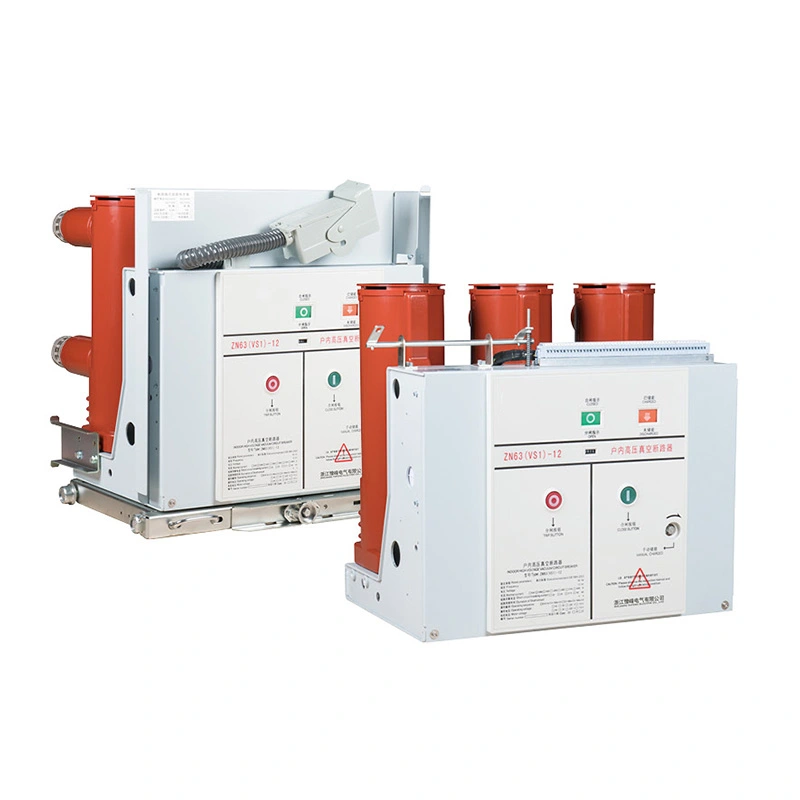

فیوز-سوئچ کے امتزاج یا سرکٹ بریکر
ٹرانسفارمر فیڈرز فیوز سوئچ کے امتزاج یا حفاظتی ریلے کے ساتھ سرکٹ بریکر استعمال کر سکتے ہیں۔ مناسب حل کا انحصار ٹرانسفارمر کی خصوصیات، متوقع فالٹ کرنٹ، سلیکٹیوٹی کی ضروریات اور نیٹ ورک کے تحفظ کے فلسفے پر ہے۔
انسولیٹر، انکلوژر، اور مانیٹرنگ لوازمات
انسولیٹنگ سپورٹ مطلوبہ برقی کلیئرنس کو برقرار رکھتی ہے اور لائیو اجزاء کو سپورٹ کرتی ہے۔ انکلوژر سامان کو پروڈکٹ کے لیے مخصوص ماحولیاتی اور مکینیکل حالات سے بچاتا ہے۔ اختیاری وولٹیج کے اشارے، فالٹ گزرنے کے اشارے، موٹر آپریٹرز، اور مواصلاتی آلات جب مناسب طریقے سے مربوط ہو جائیں تو آپریشنل مرئیت اور ریموٹ کنٹرول کو بہتر بنا سکتے ہیں۔
4. ہوا کی موصلیت کیا فوائد پیش کرتی ہے؟
ہوا کی موصلیت تقسیم کے منصوبوں کے لیے عملی فوائد پیش کر سکتی ہے، خاص طور پر جب پروجیکٹ کا مالک متعلقہ کمپارٹمنٹس میں SF₆ پر مبنی موصلیت سے بچنا چاہتا ہو۔ ان فوائد کی قدر کا انحصار آلات کے ڈیزائن اور آپریٹنگ ماحول پر ہے۔
- ہوا سے موصل کمپارٹمنٹس میں SF₆ کی ضرورت نہیں:ایک مناسب ڈیزائن ان کمپارٹمنٹس میں SF₆ سے وابستہ ہینڈلنگ، رساو کی نگرانی، اور زندگی کے آخر میں بحالی کے تحفظات سے گریز کرتا ہے۔
- مرئی اور قابل رسائی انتظامات جہاں ڈیزائن کیا گیا ہے:کچھ تعمیرات تربیت یافتہ اہلکاروں کے لیے معائنے کے لیے اجزاء اور پوزیشنوں کو تبدیل کرنا آسان بناتی ہیں۔ عین مطابق ماڈل کے لیے رسائی کی تصدیق ہونی چاہیے۔
- ماڈیولر ترتیب:جب پروڈکٹ فیملی مطلوبہ امتزاج کو سپورٹ کرتی ہے تو فنکشنل یونٹس کو آنے والی، جانے والی، اور ٹرانسفارمر فیڈر کی مختلف ضروریات کو پورا کرنے کے لیے ترتیب دیا جا سکتا ہے۔
- عملی بحالی کی منصوبہ بندی:ہوا سے موصل حصوں میں SF₆ کے بغیر، آپریٹرز ان حصوں کے لیے گیس سے متعلقہ سروسنگ کے کاموں سے گریز کرتے ہیں، حالانکہ الیکٹریکل اور مکینیکل دیکھ بھال ضروری ہے۔
- ڈسٹری بیوشن آٹومیشن کے لیے سپورٹ:اختیاری موٹر آپریٹرز اور نگرانی کے لوازمات ریموٹ سوئچنگ اور اسٹیٹس رپورٹنگ میں معاونت کر سکتے ہیں۔
حدود کیا ہیں؟
ہوا سے موصل ڈیزائن کے لیے کچھ گیس سے موصل متبادل کے مقابلے میں بڑی برقی کلیئرنس اور تنصیب کے بڑے نشانات کی ضرورت ہو سکتی ہے۔ نمی، آلودگی، گاڑھا ہونا، اونچائی، اور دیوار کے حالات بھی موصلیت کی کارکردگی کو متاثر کر سکتے ہیں۔ گیس سے پاک ڈیزائن کا مطلب خود بخود مینٹیننس فری آپریشن یا ہر ماحول میں اعلیٰ کارکردگی نہیں ہے۔
خریداروں کو صرف انسولیشن میڈیم کی بنیاد پر RMU منتخب کرنے کے بجائے مکمل آلات کی ترتیب، تنصیب کی لاگت، لائف سائیکل کی ضروریات، ماحولیاتی حالات، اور قابل اطلاق ضوابط کا موازنہ کرنا چاہیے۔
5. ایئر انسولیٹڈ RMUs کہاں استعمال ہوتے ہیں؟
ایئر انسولیٹڈ رِنگ مین یونٹ درمیانے وولٹیج کی تقسیم کی ایپلی کیشنز کی ایک رینج فراہم کر سکتے ہیں، ان کی وولٹیج کی درجہ بندی، تحفظ کے انتظامات، دیوار کی تعمیر، اور تنصیب کی منظور شدہ شرائط کے ساتھ۔
صنعتی پلانٹس
فیکٹریاں اور پروسیسنگ کی سہولیات ٹرانسفارمرز، پیداواری علاقوں اور دیگر برقی بوجھ کی فراہمی کے لیے درمیانے وولٹیج کی تقسیم کا سامان استعمال کرتی ہیں۔ ایک RMU فیڈر آئسولیشن کو سپورٹ کر سکتا ہے اور دیکھ بھال کرنے والی ٹیموں کو پوری سائٹ کو غیر ضروری طور پر متاثر کیے بغیر نیٹ ورک سیکشنز کا انتظام کرنے میں مدد کر سکتا ہے۔
تجارتی اور رہائشی ترقیات
آفس کمپلیکس، اپارٹمنٹ کی ترقی، ریٹیل پراپرٹیز، اور مخلوط استعمال کے منصوبے مقامی ڈسٹری بیوشن سب سٹیشنوں پر RMUs کا استعمال کر سکتے ہیں۔ کومپیکٹ فنکشنل انتظامات منصوبہ بند بجلی کے بنیادی ڈھانچے کے اندر متعدد ٹرانسفارمر فیڈرز کے انتظام کو آسان بنا سکتے ہیں۔
یوٹیلیٹی ڈسٹری بیوشن نیٹ ورکس
ڈسٹری بیوشن آپریٹرز فیڈر سیکشنز کو کنٹرول کرنے اور بحالی کے طریقہ کار کو سپورٹ کرنے کے لیے نیٹ ورک کنکشن پوائنٹس پر RMUs انسٹال کر سکتے ہیں۔ منتخب شدہ یونٹ کو یوٹیلیٹی کے لیے مخصوص تحفظ، سوئچنگ، انسٹالیشن اور دستاویزات کی ضروریات کو پورا کرنا چاہیے۔
قابل تجدید توانائی اور بنیادی ڈھانچے کے منصوبے
شمسی توانائی کی تنصیبات، بنیادی ڈھانچے کی سہولیات، اور توانائی کے دیگر منصوبوں کو مجموعہ سرکٹس، ٹرانسفارمرز، اور تقسیم کے نیٹ ورک کے درمیان درمیانے وولٹیج کی تبدیلی کی ضرورت پڑ سکتی ہے۔ RMU کو اصل غلطی کی شراکت، سوئچنگ ڈیوٹی، اور گرڈ کنکشن ڈیزائن کے مطابق منتخب کیا جانا چاہیے۔
بیرونی یا ساحلی تنصیبات کے لیے، پروجیکٹ ٹیموں کو اضافی طور پر انکلوژر پروٹیکشن، سنکنرن مزاحمت، درجہ حرارت کی حد، کنڈینسیشن کنٹرول، اور کیبل انٹری سیلنگ کا جائزہ لینا چاہیے۔ مینوفیکچرر کی اعلان کردہ سروس کی شرائط کے خلاف کسی بھی مخصوص ماڈل کی مناسبیت کی تصدیق ہونی چاہیے۔
6. خریداروں کو کن تفصیلات کی جانچ کرنی چاہیے؟
ہوا کی موصلیت والے RMU کا انتخاب کرنے کے لیے معمولی وولٹیج سے مماثلت سے زیادہ کی ضرورت ہوتی ہے۔ غلط درجہ بندی یا غیر موزوں تحفظ کا انتظام حفاظتی خطرات، کمیشن میں تاخیر، اور مہنگے سامان کی تبدیلیاں پیدا کر سکتا ہے۔ خریداروں کو کوٹیشن کی درخواست کرنے سے پہلے مینوفیکچرر کو نیٹ ورک کے پیرامیٹرز اور پروجیکٹ کی ضروریات فراہم کرنی چاہئیں۔
| تفصیلات | جس کی تصدیق کرنی ہے۔ | یہ کیوں اہمیت رکھتا ہے۔ |
|---|---|---|
| شرح شدہ وولٹیج | نظام کے برائے نام اور زیادہ سے زیادہ آپریٹنگ وولٹیج کے ساتھ مطابقت۔ | نیٹ ورک کے مطابق موصلیت اور آلات کی درجہ بندی کو یقینی بناتا ہے۔ |
| شرح شدہ کرنٹ | بس بار، رنگ سوئچ، اور فیڈر کی موجودہ درجہ بندی۔ | متوقع بوجھ کے لیے غیر موزوں آلات کے انتخاب کو روکتا ہے۔ |
| شارٹ سرکٹ کی کارکردگی | شرح شدہ مختصر وقت موجودہ، مدت، اور متعلقہ بنانے یا توڑنے کے فرائض کا مقابلہ کرتا ہے۔ | سوئچ گیئر کو حسابی غلطی کی سطح سے ملاتا ہے۔ |
| فنکشنل کنفیگریشن | راستوں کی تعداد، رنگ سوئچز، ٹرانسفارمر فیڈرز، اور توسیعی دفعات۔ | آلات کو سنگل لائن ڈایاگرام کے ساتھ سیدھ میں کرتا ہے۔ |
| تحفظ کا طریقہ | فیوز سوئچ کا امتزاج یا سرکٹ بریکر اور ریلے کا انتظام۔ | درست فالٹ کلیئرنگ اور کوآرڈینیشن کی حمایت کرتا ہے۔ |
| موصلیت اور کلیئرنس | ایئر موصلیت کا ڈیزائن اور مطلوبہ برقی منظوری۔ | مخصوص حالات میں ڈائی الیکٹرک کارکردگی کی حمایت کرتا ہے۔ |
| تنصیب کا ماحول | انڈور یا آؤٹ ڈور استعمال، اونچائی، نمی، درجہ حرارت، اور آلودگی۔ | ماحولیاتی اور موصلیت سے متعلق خطرات کو کم کرتا ہے۔ |
| انکلوژر تحفظ | مخصوص IP درجہ بندی اور رسائی کی ضروریات۔ | آزمائشی حالات میں داخل ہونے کے خلاف تحفظ کی وضاحت کرتا ہے۔ |
| حفاظت کی درجہ بندی | درکار اندرونی آرک کی درجہ بندی، قابل رسائی اطراف، موجودہ، اور دورانیہ۔ | پراجیکٹ کے مخصوص عملے کے تحفظ کی ضروریات کو پورا کرتا ہے۔ |
| آٹومیشن | دستی یا موٹرائزڈ آپریشن، معاون سپلائی، سگنلز، اور کمیونیکیشن پروٹوکول۔ | ریموٹ مانیٹرنگ یا SCADA کے ساتھ مطابقت کو یقینی بناتا ہے۔ |
| تعمیل کی دستاویزات | قابل اطلاق معیارات، ٹائپ ٹیسٹ رپورٹس، معمول کے ٹیسٹ کے ریکارڈ، اور سرٹیفکیٹ۔ | تکنیکی منظوری اور پروجیکٹ کی منظوری کی حمایت کرتا ہے۔ |
قابل اطلاق معیارات کو سمجھیں۔
IEC 62271-200 AC میٹل سے منسلک سوئچ گیئر اور کنٹرول گیئر اسمبلیوں کا احاطہ کرتا ہے جس میں 1 kV سے اوپر اور 52 kV تک اور متعلقہ انڈور اور آؤٹ ڈور ایپلی کیشنز سمیت ریٹیڈ وولٹیجز شامل ہیں۔ قابل اطلاق ایڈیشن اور ترامیم کی تصدیق پروجیکٹ کی تفصیلات کے خلاف ہونی چاہیے۔ سازوسامان کی ترتیب پر منحصر ہے، سوئچز، سرکٹ بریکرز، سوئچ فیوز کے امتزاج اور ارتھنگ ڈیوائسز کے لیے اضافی معیارات بھی لاگو ہو سکتے ہیں۔
حوالہ کے لیے، سرکاری IEC 62271-200 اشاعت سے رجوع کریں۔ اصل مجوزہ ماڈل اور کنفیگریشن کے لیے تعمیل کی تصدیق ہونی چاہیے۔ ایک عام بیان کہ کوئی پروڈکٹ IEC کے معیار کی پیروی کرتا ہے مناسب معاون دستاویزات کا متبادل نہیں ہے۔
آرڈر دینے سے پہلے پوچھنے کے لیے سوالات
- کیا مجوزہ RMU منظور شدہ سنگل لائن ڈایاگرام اور کیبل کے انتظام سے میل کھاتا ہے؟
- کیا درجہ بند کرنٹ اور شارٹ سرکٹ کی صلاحیتیں سسٹم کے مطالعہ کے لیے کافی ہیں؟
- کون سے تحفظ اور ارتھنگ افعال معیاری کے طور پر شامل ہیں؟
- کیا متعلقہ ترتیب کے لیے ٹائپ ٹیسٹ کے ثبوت اور معمول کے فیکٹری ٹیسٹ کے ریکارڈ دستیاب ہیں؟
- کیا طول و عرض، کیبل انٹری پوزیشنز، فاؤنڈیشن کی تفصیلات، اور دیکھ بھال کی منظوری کی تصدیق ہو گئی ہے؟
- کیا اسپیئر پارٹس، آپریٹنگ ہدایات، کمیشننگ سپورٹ، اور وارنٹی کی شرائط واضح طور پر بیان کی گئی ہیں؟
7. کیا حفاظت اور تنصیب کے تقاضے اہم ہیں؟
میڈیم وولٹیج سوئچ گیئر کی تنصیب قابل عمل اہلکاروں کے ذریعے منظور شدہ ڈرائنگ، مقامی برقی ضوابط، مینوفیکچرر کی ہدایات، اور سائٹ کے لیے مخصوص حفاظتی طریقہ کار کے بعد کی جانی چاہیے۔ چونکہ سامان خطرناک ذخیرہ شدہ یا حوصلہ افزائی برقی توانائی پر مشتمل ہوسکتا ہے، کمیشننگ اور دیکھ بھال کو کبھی بھی صرف بصری سوئچ پوزیشنوں پر انحصار نہیں کرنا چاہئے۔
سائٹ کی تیاری
ڈیلیوری سے پہلے، تصدیق کریں کہ فاؤنڈیشن، کیبل خندقیں، کیبل موڑنے کی جگہ، رسائی کے راستے، وینٹیلیشن کی ضروریات، اور آپریٹنگ کلیئرنس منظور شدہ ڈرائنگ سے مماثل ہیں۔ تنصیب کا علاقہ مخصوص ماحولیاتی حدود کے اندر رہنا چاہیے اور محفوظ آپریشن اور دیکھ بھال کی اجازت دیتا ہے۔
کیبل کا خاتمہ اور ارتھنگ
مطابقت پذیر کیبل لوازمات استعمال کریں اور مینوفیکچرر کی برطرفی کی ہدایات پر عمل کریں۔ کنڈکٹر کی تیاری، کنکشن ٹارک، مرحلے کی شناخت، موصلیت کی حالت، اور ارتھنگ کنکشن کی تصدیق کریں۔ خراب طریقے سے نصب شدہ ٹرمینیشنز زیادہ گرمی، جزوی خارج ہونے والے مادہ، موصلیت کے خراب ہونے، یا بجلی کی خرابی کا باعث بن سکتے ہیں۔
کمیشننگ چیکس
کمیشننگ کو ایک منظور شدہ ٹیسٹ پلان پر عمل کرنا چاہیے جو پروڈکٹ کے ڈیزائن اور پروجیکٹ کی ضروریات کو ظاہر کرتا ہو۔ عام جانچ میں مکینیکل آپریشن، انٹرلاک، وائرنگ، ارتھنگ تسلسل، تحفظ کی ترتیبات، کنٹرول سرکٹس، اور متعلقہ برقی ٹیسٹ کے نتائج کا معائنہ شامل ہے۔ درست ٹیسٹ اور قبولیت کے معیار کی وضاحت اہل انجینئرز کے ذریعے کی جانی چاہیے۔
8. آپریٹرز ایئر انسولیٹڈ RMU کو کیسے برقرار رکھ سکتے ہیں؟
اگرچہ ایک ایئر انسولیٹڈ RMU اپنے ایئر انسولیٹڈ کمپارٹمنٹس میں SF₆ گیس سروسنگ سے گریز کرتا ہے، پھر بھی اسے اس کے ڈیزائن، ڈیوٹی، عمر، اور تنصیب کے ماحول کے لیے مناسب دیکھ بھال کے پروگرام کی ضرورت ہوتی ہے۔ روک تھام کی دیکھ بھال خرابی کی نشاندہی کرنے میں مدد کرتی ہے اس سے پہلے کہ یہ کسی بندش یا حفاظتی واقعے کا سبب بنے۔
تجویز کردہ معائنہ کے علاقے
- بند کی حالت:سنکنرن، جسمانی نقصان، پانی کے اندر جانے، بلاک شدہ وینٹیلیشن، اور خراب شدہ مہروں کی جانچ کریں۔
- موصلیت کی حالت:منظور شدہ معائنے کے دوران آلودگی، نمی، ٹریکنگ مارکس، کریکنگ، یا بگاڑ کے دیگر علامات کو دیکھیں۔
- سوئچنگ میکانزم:کارخانہ دار کے طریقہ کار کے مطابق آپریٹنگ میکانزم، پوزیشن انڈیکیٹرز، انٹرلاک اور مکینیکل کنڈیشن چیک کریں۔
- کنکشن اور کیبلز:منظور شدہ طریقوں کا استعمال کرتے ہوئے ضرورت سے زیادہ گرمی، ڈھیلے پن، یا موصلیت کو پہنچنے والے نقصان کی علامات کے لیے قابل رسائی بندش اور کنکشن کا معائنہ کریں۔
- تحفظ اور کنٹرول:ریلے کی ترتیبات، معاون طاقت، الارم، موٹر آپریٹرز، اور مواصلاتی افعال کی تصدیق کریں جہاں نصب ہوں۔
- ریکارڈز:دستاویز کا معائنہ، ٹیسٹ کے نتائج، خرابیاں، سوئچنگ آپریشنز، اور اصلاحی اقدامات۔
RMU کا کتنی بار معائنہ کیا جانا چاہئے؟
ہر تنصیب کے لیے کوئی ایک معائنہ وقفہ موزوں نہیں ہے۔ مینوفیکچرر کے دیکھ بھال کے شیڈول، قابل اطلاق ضوابط، افادیت کی ضروریات، اور سائٹ کے خطرے کی تشخیص پر عمل کریں۔ دھول بھرے، مرطوب، سنکنرن، یا بھاری بھرکم ماحول میں آلات کو زیادہ کثرت سے حالت کی جانچ کی ضرورت پڑ سکتی ہے۔
مہر بند یا محدود کمپارٹمنٹ نہ کھولیں، لائیو پرزوں کو ایڈجسٹ کریں، یا تجویز کردہ اجازت، تنہائی، اور جانچ کے طریقہ کار کے بغیر دخل اندازی کا کام نہ کریں۔ اگر غیر معمولی حرارت، خارج ہونے والے مادہ کا شور، جلنے کی بو، غیر متوقع الارم، یا مکینیکل مزاحمت ہوتی ہے، تو اس مسئلے کو فوری طور پر دیکھ بھال کے اہل افراد تک پہنچائیں۔
9. پروجیکٹ ٹیموں کو کن عام مسائل کو روکنا چاہیے؟
سوئچ گیئر پراجیکٹ کے بہت سے مسائل توانائی سے پہلے شروع ہو جاتے ہیں۔ واضح تصریحات، مکمل دستاویزات، اور آلات فراہم کرنے والے، الیکٹریکل ڈیزائنر، انسٹالر، اور آخری صارف کے درمیان کوآرڈینیشن قابل گریز تاخیر کو کم کر سکتا ہے۔
| عام مسئلہ | ممکنہ نتیجہ | روک تھام کی کارروائی |
|---|---|---|
| غلطی کی غلط درجہ بندی | سامان اصل نیٹ ورک کی غلطی ڈیوٹی کا سامنا نہیں کر سکتا. | منظوری سے پہلے غلط مطالعہ کے نتائج اور آلات کی درجہ بندی کی تصدیق کریں۔ |
| غلط فیڈر کنفیگریشن | غائب سوئچنگ یا تحفظ کے افعال اور مہنگا دوبارہ ڈیزائن۔ | سنگل لائن ڈایاگرام اور فنکشنل یونٹ شیڈول کا جائزہ لیں۔ |
| غیر مطابقت پذیر کیبل لوازمات | تنصیب کی دشواریوں یا غیر معتبر کیبل ختم کرنا۔ | کیبل کی وضاحتیں اور منظور شدہ ٹرمینیشن کٹس کی تصدیق کریں۔ |
| سائٹ کے غیر موزوں حالات | گاڑھا ہونا، سنکنرن، موصلیت کے مسائل، یا رسائی کی حدود۔ | سروس کے حالات، انکلوژر ڈیزائن، اور انسٹالیشن کلیئرنس چیک کریں۔ |
| نامکمل ٹیسٹ دستاویزات | تاخیر سے معائنہ، قبولیت، یا کمیشننگ۔ | خریداری کے دوران مطلوبہ ٹیسٹ ریکارڈز اور سرٹیفکیٹس پر اتفاق کریں۔ |
| غیر واضح دیکھ بھال کی ذمہ داریاں | یاد شدہ معائنہ اور سست غلطی کا جواب۔ | آپریٹنگ طریقہ کار، تربیت، اسپیئر پارٹس، اور سروس سپورٹ کی وضاحت کریں۔ |
پروکیورمنٹ ٹیموں کے لیے، سب سے مؤثر طریقہ یہ ہے کہ کوٹیشنز کا موازنہ کرنے سے پہلے تکنیکی ضروریات کی وضاحت کی جائے۔ اگر مجوزہ کنفیگریشن میں اضافی انجینئرنگ، انسٹالیشن تبدیلیاں، یا غیر تعاون یافتہ لوازمات درکار ہوں تو کم ابتدائی قیمت بہترین مجموعی قیمت کی نمائندگی نہیں کر سکتی۔
10. اکثر پوچھے جانے والے سوالات
ایئر انسولیٹڈ رنگ مین یونٹ RMU کا بنیادی مقصد کیا ہے؟
اس کا بنیادی مقصد درمیانے وولٹیج نیٹ ورک میں سوئچنگ، آئسولیشن اور ڈسٹری بیوشن کنکشن کا انتظام کرنا ہے۔ کنفیگریشن پر منحصر ہے، یہ ٹرانسفارمر فیڈر پروٹیکشن بھی فراہم کرتا ہے اور ناقص کیبل سیکشنز کو الگ کرنے کی حمایت کرتا ہے۔
RMU میں ہوا کی موصلیت کا کیا مطلب ہے؟
اس کا مطلب ہے کہ ماحولیاتی ہوا متعلقہ توانائی بخش اجزاء کے ارد گرد موصلیت کا کام کرتی ہے۔ موصلیت کا صحیح انتظام پروڈکٹ کے ڈیزائن پر منحصر ہے، اور یہ اصطلاح بذات خود سوئچنگ یا آرک انٹرپشن ٹیکنالوجی کی وضاحت نہیں کرتی ہے۔
کیا ہوا کی موصلیت RMU SF₆ سے پاک ہے؟
ہوا سے موصل ڈیزائن متعلقہ موصلیت والے کمپارٹمنٹس میں SF₆ سے بچ سکتا ہے۔ خریداروں کو اس بات کی تصدیق کرنے کے لیے مینوفیکچرر کی تکنیکی دستاویزات کی جانچ کرنی چاہیے کہ آیا مکمل مجوزہ اسمبلی میں کوئی SF₆ یا دیگر موصل گیسیں موجود ہیں۔
RMU اور ٹرانسفارمر میں کیا فرق ہے؟
ایک RMU تقسیم کے نیٹ ورک کے اندر برقی رابطوں کو کنٹرول اور حفاظت کرتا ہے، جبکہ ایک ٹرانسفارمر وولٹیج کو ایک سطح سے دوسری سطح تک تبدیل کرتا ہے۔ وہ تقسیم کے سب سٹیشن پر ایک ساتھ نصب ہو سکتے ہیں، لیکن وہ مختلف کام انجام دیتے ہیں۔
کیا ہوا کی موصلیت والا RMU خرابی کے بعد خود بخود بجلی بحال کر سکتا ہے؟
ضروری نہیں۔ بنیادی اکائیوں کو مجاز دستی سوئچنگ کی ضرورت ہو سکتی ہے۔ خودکار فالٹ آئسولیشن یا بحالی کے لیے مناسب تحفظ، موٹرائزڈ سوئچنگ، کنٹرول لاجک، کمیونیکیشنز، اور ایک منظور شدہ نیٹ ورک آٹومیشن اسکیم کی ضرورت ہوتی ہے۔
RMU خریدتے وقت کون سی تکنیکی درجہ بندی سب سے اہم ہوتی ہے؟
کلیدی پیرامیٹرز میں ریٹیڈ وولٹیج، ریٹیڈ کرنٹ، شارٹ سرکٹ برداشت کرنے اور بنانے کی صلاحیت، سوئچنگ ڈیوٹی، تحفظ کا انتظام، موصلیت کی کارکردگی، ماحولیاتی حالات، انکلوژر ریٹنگ، اور کوئی بھی مطلوبہ اندرونی آرک درجہ بندی شامل ہیں۔
کیا ہوا سے موصل RMU کو دیکھ بھال کی ضرورت ہوتی ہے؟
جی ہاں آپریٹرز کو مینوفیکچرر کے دیکھ بھال کے شیڈول کی پیروی کرنی چاہیے اور انکلوژر، موصلیت، سوئچنگ میکانزم، کیبل ٹرمینیشنز، ارتھنگ سسٹم، پروٹیکشن ڈیوائسز، اور اختیاری کنٹرول کے آلات کا معائنہ کرنا چاہیے۔
درمیانی وولٹیج دھات سے منسلک RMUs سے کون سا معیار متعلقہ ہے؟
IEC 62271-200 قابل اطلاق AC میٹل سے منسلک سوئچ گیئر اسمبلیوں کے لیے ایک کلیدی معیار ہے جس کی درجہ بندی 1 kV سے اوپر اور 52 kV تک ہے۔ دوسرے معیارات انفرادی سوئچنگ اور حفاظتی آلات پر لاگو ہو سکتے ہیں۔ پروجیکٹ ٹیم کو مطلوبہ ایڈیشنز اور اصل پروڈکٹ کے ٹیسٹ دستاویزات کی تصدیق کرنی چاہیے۔
خریدار RMU مینوفیکچرر کا اندازہ کیسے لگا سکتے ہیں؟
مینوفیکچرر کی تکنیکی دستاویزات، مصنوعات کی ترتیب کے اختیارات، قابل اطلاق قسم کے ٹیسٹ کے ثبوت، معمول کے فیکٹری ٹیسٹ کے طریقہ کار، کوالٹی کنٹرول، تنصیب کی رہنمائی، اسپیئر پارٹس کی دستیابی، وارنٹی کی شرائط، اور پروجیکٹ کی مخصوص ضروریات کو پورا کرنے کی صلاحیت کا جائزہ لیں۔
اپنے پروجیکٹ کے لیے صحیح ایئر انسولیٹڈ RMU کا انتخاب کریں۔
قابل اعتماد درمیانے وولٹیج کی تقسیم کا آغاز صحیح آلات کی ترتیب، درست تکنیکی وضاحتیں، اور سائٹ کے حالات کی واضح سمجھ کے ساتھ ہوتا ہے۔ چاہے آپ صنعتی پاور ڈسٹری بیوشن سسٹم، کمرشل ڈیولپمنٹ، یا یوٹیلیٹی نیٹ ورک پراجیکٹ کی منصوبہ بندی کر رہے ہوں، احتیاطی سامان کا انتخاب محفوظ آپریشن اور زیادہ قابل اعتماد دیکھ بھال کی منصوبہ بندی میں مدد کر سکتا ہے۔
Zhejiang Usune Electric Co., Ltd.بجلی کی تقسیم کے آلات کو سورس کرتے وقت آپ کے سپلائر کی تشخیص میں شامل کیا جا سکتا ہے۔ مناسب تکنیکی دائرہ کار کو قائم کرنے میں مدد کے لیے اپنے پروجیکٹ وولٹیج، ریٹیڈ کرنٹ، شارٹ سرکٹ کی ضروریات، فنکشنل یونٹ کنفیگریشن، انسٹالیشن کا ماحول اور قابل اطلاق معیارات کا اشتراک کریں۔
اپنے میڈیم وولٹیج سوئچ گیئر کی ضروریات کی وضاحت کرنے میں مدد کی ضرورت ہے؟ہم سے رابطہ کریں۔اپنے پروجیکٹ کی تفصیلات پر بات کرنے کے لیے، متعلقہ پروڈکٹ کی دستاویزات کی درخواست کریں، اور اپنی پاور ڈسٹری بیوشن ایپلی کیشن کے لیے مناسب حل تلاش کریں۔
تکنیکی نوٹ: مصنوعات کی ترتیب اور درجہ بندی ماڈل کے لحاظ سے مختلف ہوتی ہے۔ پروکیورمنٹ، انسٹالیشن، یا انرجیائزیشن سے پہلے مینوفیکچرر اور ذمہ دار پروجیکٹ انجینئر کے ساتھ تمام وضاحتیں، قابل اطلاق معیارات، ٹیسٹ دستاویزات، اور آپریٹنگ طریقہ کار کی تصدیق کریں۔
