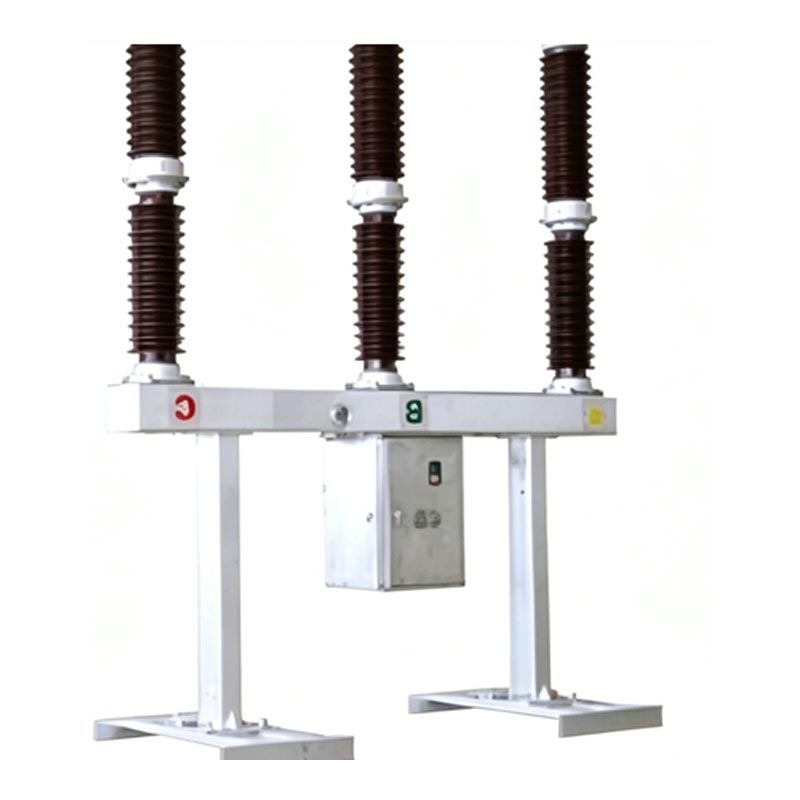

سب سٹیشن کے لیے Usune LW36-110 ہائی وولٹیج سرکٹ بریکر سوئچ ایک بنیادی بجلی کا سامان ہے جو آزادانہ طور پر تیار کیا گیا ہے۔ اور چین کے ہائی وولٹیج سوئچ گیئر میں ایک معروف صنعت کار Zhejiang Usune Electric Co., Ltd. کے ذریعہ تیار کیا گیا ہے۔ صنعت یہ تھری فیز AC 50Hz آؤٹ ڈور ہائی وولٹیج سوئچ گیئر بنیادی طور پر کنٹرول اور تحفظ کے لیے استعمال ہوتا ہے۔ 110kV پاور ٹرانسمیشن اور ٹرانسفارمیشن سسٹم، اور اسے کانٹیکٹ سرکٹ بریکر کے طور پر بھی استعمال کیا جا سکتا ہے۔ ایپلی کیشنز جن کو سوئچ گیئر اسمبلیوں کی ضرورت ہوتی ہے۔ مصنوعات Usune کی پیشہ ورانہ فیکٹری میں تیار کی جاتی ہیں، انضمام R&D، پیداوار، اور جانچ، اس بات کو یقینی بنانا کہ ہر پروڈکٹ فیکٹری چھوڑنے سے پہلے سخت معیار کے معیارات پر پورا اترے۔
مصنوعات کی وشوسنییتا اور مطابقت کی ضمانت کے لیے، Usune LW36-110 ہائی وولٹیج سرکٹ بریکر سوئچ سب اسٹیشن مکمل طور پر GB1984-2003 "AC ہائی وولٹیج سرکٹ بریکرز" کے معیار کی تعمیل کرتا ہے اور اس کی ضروریات کو پورا کرتا ہے۔ بین الاقوامی الیکٹرو ٹیکنیکل کمیشن (IEC) معیاری IEC62271-100:2001 "ہائی وولٹیج سوئچ گیئر اور کنٹرول گیئر - حصہ 100: ہائی وولٹیج سرکٹ بریکرز"۔ ایک پیشہ ور سپلائر کے طور پر، Usune نے سخت معیار کے نظام کو منظور کیا ہے سرٹیفیکیشن، اور اس کی فیکٹری اعلی درجے کی پیداوار اور جانچ کے آلات سے لیس ہے تاکہ یہ یقینی بنایا جا سکے کہ ہر پروڈکٹ کی کارکردگی صنعت کے معیارات پر پورا اترتی ہے یا اس سے زیادہ ہے۔
ایک منفرد "تھرمل توسیع + معاون" آرک بجھانے والے اصول کا استعمال کرتے ہوئے، یہ بہترین بریکنگ کا حامل ہے کارکردگی، مختصر آرک ٹائم، طویل برقی زندگی، اور کم آپریٹنگ شور، مؤثر طریقے سے بجلی کی حفاظت کو یقینی بنانا گرڈ آپریشن.
بہترین موصلیت اور قوس بجھانے والی خصوصیات کے ساتھ SF6 گیس کو موصلیت اور قوس بجھانے کے طور پر استعمال کرتا ہے۔ درمیانہ، دہن یا دھماکے کا کوئی خطرہ نہیں، اسے گنجان آباد علاقوں اور مختلف علاقوں کے لیے موزوں بناتا ہے۔ پیچیدہ سب اسٹیشن ماحول۔
CTB-1 قسم کے اسپرنگ آپریٹنگ میکانزم سے لیس، ایک سادہ اور کمپیکٹ ڈھانچہ، مستحکم آپریشن، اعلی حفاظت اور وشوسنییتا، اور کم دیکھ بھال اور ناکامی کی تعدد.
سخت ماحول میں مستحکم طریقے سے کام کر سکتے ہیں، مختلف ماحولیاتی اشارے کی سختی سے تعمیل کرتے ہوئے، یقینی بناتے ہوئے مختلف علاقوں میں طویل مدتی مستحکم آپریشن۔
1. شرح شدہ وولٹیج: 110kV؛ شرح شدہ تعدد: 50Hz؛ موجودہ درجہ بندی: 3150A
2. شرح شدہ شارٹ سرکٹ بریکنگ کرنٹ: 40kA؛ ریٹیڈ شارٹ سرکٹ میکنگ کرنٹ (چوٹی): 100kA
3. شرح شدہ SF6 گیس پریشر (20℃): 0.5MPa؛ سالانہ رساو کی شرح: ≤0.5%
4. مکینیکل لائف: 6000 سائیکل؛ کھلنے کا وقت: ≤60ms؛ بند ہونے کا وقت: ≤145ms
5. محیط درجہ حرارت کی حد: -30℃～+40℃; اونچائی: ≤3000m

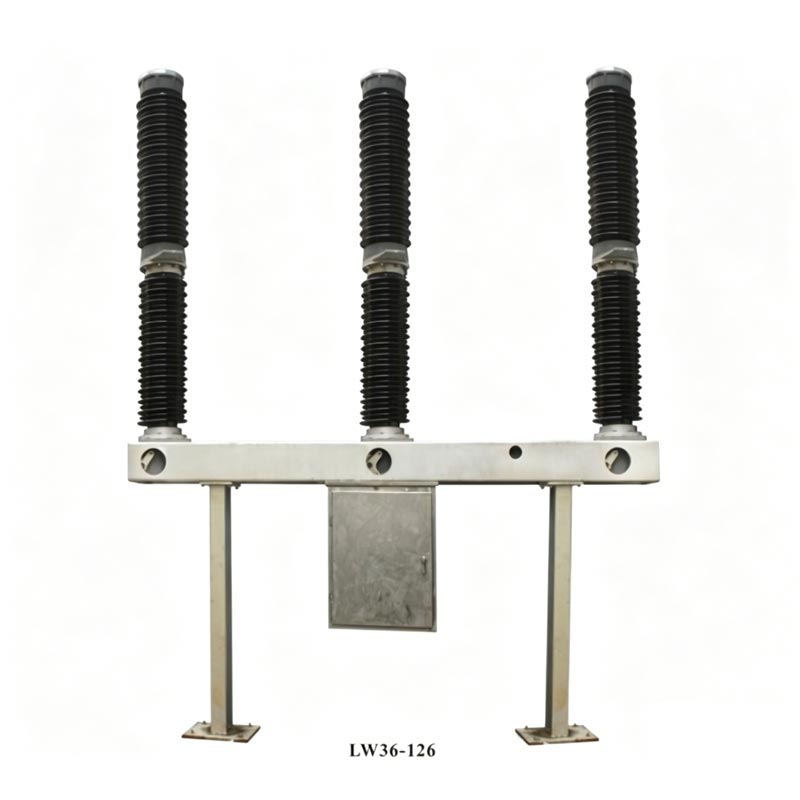

سب سٹیشن کے لیے ہائی وولٹیج سرکٹ بریکر سوئچ خود سے توانائی سے چلنے والے آرک بجھانے والے چیمبر کو مربوط کرتا ہے۔ ساخت، جس میں ہر مرحلہ سنگل ستون سنگل بریک (POLE) ہوتا ہے۔ ہر سرکٹ بریکر تین مراحل پر مشتمل ہوتا ہے، ایک ہی فریم پر نصب کیا جاتا ہے، جو ایک بہار میکانزم کے ذریعے چلایا جاتا ہے، جس میں تین مراحل میکانکی طور پر منسلک ہوتے ہیں۔ کے سب سے اوپر پروڈکٹ میں ایک آرک بجھانے والے چیمبر چینی مٹی کے برتن کی جھاڑی کی خصوصیات ہے، درمیانی حصے میں ایک سپورٹ چینی مٹی کے برتن شامل ہیں بشنگ اور فریم، اور میکانزم باکس درمیان میں واقع ہے اور فریم کے نیچے معطل ہے۔ یہ گھر رکھتا ہے۔ اندرونی موسم بہار آپریٹنگ میکانزم اور برقی کنٹرول اجزاء. میکانزم آؤٹ پٹ پل راڈ سے جوڑتا ہے۔ کنیکٹنگ راڈ اور گھومنے والا بازو۔ SF6 گیس کثافت کنٹرولر فریم کے سامنے نصب کیا جاتا ہے، جو ہے حمایت کی طرف سے دونوں سروں پر حمایت کی.
سسٹم کرنٹ ٹرمینلز، سٹیشنری کانٹیکٹ سپورٹ راڈ، سٹیشنری مین کنٹیکٹ، موونگ مین کے ذریعے بہتا ہے۔ رابطہ، سلنڈر، انٹرمیڈیٹ رابطہ، اور انٹرمیڈیٹ فلینج، پھر نظام کے ساتھ ایک سرکٹ بناتا ہے ٹرمینلز
ایکچیویٹر کے عمل کے تحت، آپریٹنگ بازو موصلی پل راڈ، پسٹن راڈ، سلنڈر، موونگ آرک کو کھینچتا ہے۔ رابطہ کریں، اور ایک ساتھ نیچے کی طرف نوزل۔ متحرک اور ساکن رابطے الگ ہونے پر ایک قوس پیدا ہوتا ہے۔ جب حرکت پذیر رابطہ نظام نیچے کی طرف ایک خاص پوزیشن پر جاتا ہے، نوزل کھل جاتی ہے، اور کمپریسڈ SF6 گیس سلنڈر کو نوزل کے ذریعے آرک ایریا میں اڑا دیا جاتا ہے۔ جب کرنٹ صفر کو عبور کرتا ہے تو قوس بجھ جاتا ہے۔
ایکچیویٹر کے عمل کے تحت، آپریٹنگ بازو موصل چھڑی سے جڑے متحرک رابطے کو اوپر کی طرف کھینچتا ہے۔ اختتامی پوزیشن پر۔ اس کے ساتھ ہی، SF6 گیس سلنڈر میں داخل ہوتی ہے، اگلے افتتاحی آپریشن کی تیاری کر رہی ہے۔
SF6 کثافت میٹر (پریشر گیج اور ڈینسٹی کنٹرولر انٹیگریٹڈ)، گیس سپلائی والو، تھری فیز پر مشتمل والوز، اور SF6 گیس پائپ لائن۔ اس میں درجہ حرارت کا معاوضہ، الارم اور انٹر لاکنگ پریشر سے تحفظ شامل ہے۔ مستحکم SF6 گیس پریشر کو یقینی بنائیں۔
میکانزم ہاؤسنگ کے اندر واقع ہے، اس میں اہم اجزاء شامل ہیں جیسے آپریٹنگ سوئچز، خودکار سوئچز، ٹرپ سوئچز، ریلے، ٹرمینلز، بند کرنے والی کوائلز، موٹرز اور ہیٹر۔ یہ سوئچ کنٹرول، اینٹی پمپنگ کو قابل بناتا ہے، بہار کی توانائی کا ذخیرہ، SF6 گیس پریشر سے تحفظ، حرارتی، اور روشنی کے افعال۔

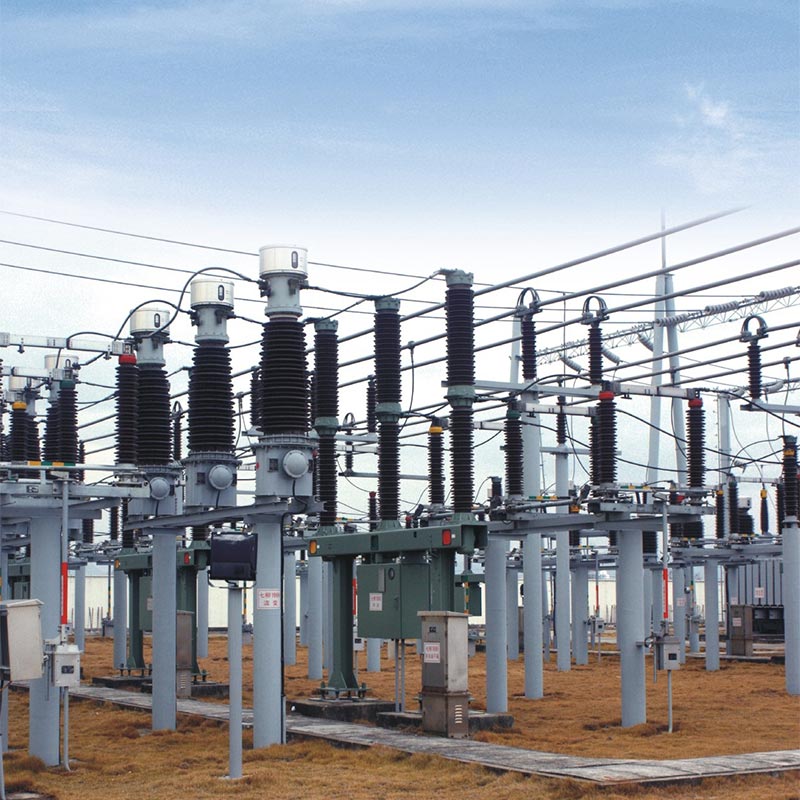

سب اسٹیشن کے لیے Usune LW36-110 ہائی وولٹیج سرکٹ بریکر سوئچ کی وشوسنییتا اور عملییت کی تصدیق کرنے کے لیے، اس پروڈکٹ کو مشرقی چین کے ایک اہم صنعتی پارک میں 110kV کے سب سٹیشن پراجیکٹ پر کامیابی سے لاگو کیا گیا ہے۔ جیسا کہ ایک بھروسہ مند سپلائر، Usune نے اس پروجیکٹ کے لیے 12 LW36-110 سرکٹ بریکر فراہم کیے، جو مستحکم طور پر کام کر رہے ہیں۔ تین سال سے زیادہ.
یہ سب اسٹیشن صنعتی پارک کے اندر 50 سے زیادہ بڑے اور درمیانے درجے کے اداروں کو بجلی فراہم کرتا ہے، انتہائی اعلی استحکام اور حفاظت کی ضرورت ہوتی ہے. منصوبے کے ابتدائی مراحل میں، کلائنٹ جامع طور پر متعدد چینی مینوفیکچررز کا موازنہ کرتے ہوئے، بالآخر Usune کے LW36-110 سرکٹ بریکر کو ان کے اعلیٰ ہونے کی وجہ سے منتخب کیا۔ تکنیکی کارکردگی، سخت کوالٹی کنٹرول، اور جامع بعد از فروخت سروس۔ آپریشن کے دوران، مصنوعات نے انتہائی موسمی حالات کا کامیابی سے مقابلہ کیا جن میں اعلی درجہ حرارت، شدید بارش اور کم ہے۔ درجہ حرارت بغیر کسی ریکارڈ شدہ خرابی کے۔ SF6 گیس کے اخراج کی شرح معیاری ضرورت سے بہت کم تھی۔ (≤0.5%)، مکینیکل آپریشن ہموار تھا، اور کھلنے اور بند ہونے کے اوقات مستحکم تھے، مؤثر طریقے سے محفوظ کو یقینی بناتے ہوئے اور پارک کے پاور گرڈ کا مستحکم آپریشن۔ اس نے کلائنٹ کی طرف سے اعلی تعریف حاصل کی، اور Usune بن گیا۔ پارک کے بعد کے توسیعی منصوبوں کے لیے نامزد پاور آلات فراہم کنندہ۔
A1: پروڈکٹ کی مکینیکل لائف 6000 سائیکل ہے، اور عام استعمال اور باقاعدہ دیکھ بھال کے تحت، اس کی مسلسل آپریٹنگ زندگی 12 سال تک پہنچ سکتی ہے. دیکھ بھال کے اہم نکات میں شامل ہیں: ہفتہ وار معمول کے معائنہ (انسولیٹر کی جانچ کرنا سالمیت، SF6 گیس پریشر، اور آپریٹنگ سٹیٹس)؛ ہر 3 سال میں سالانہ اوور ہالز (انسولیٹروں کی صفائی، چیکنگ فاسٹنرز، مین سرکٹ کی مزاحمت کی پیمائش، اور SF6 گیس کی نمی کے مواد)؛ کے تحت بڑے اوور ہالز کی ضرورت ہے۔ مندرجہ ذیل شرائط: مسلسل آپریشن کے 12 سال، 2000 ریٹیڈ موجودہ رکاوٹیں، 20 پوری صلاحیت (40kA) رکاوٹیں، یا 6000 مکینیکل آپریشنز۔ Usune پیشہ ورانہ دیکھ بھال کی رہنمائی اور اسپیئر پارٹس فراہم کرتا ہے۔ مصنوعات کے طویل مدتی مستحکم آپریشن کو یقینی بنانے کے لیے فراہمی۔
A2: ہاں، اس پروڈکٹ میں ماحولیاتی موافقت مضبوط ہے اور اسے اونچائی اور انتہائی سردی میں استعمال کیا جا سکتا ہے۔ علاقوں اس کے محیط درجہ حرارت کی حد -30 ℃ سے +40 ℃ ہے، جس کی زیادہ سے زیادہ موافقت پذیر اونچائی ≤3000m ہے۔ یہ کر سکتا ہے 700Pa ہوا کے دباؤ اور 10 ملی میٹر آئسنگ کو برداشت کرتا ہے، اور اس کی زلزلہ کی طاقت افقی کی ضروریات کو پورا کرتی ہے ایکسلریشن ≤0.3g اور عمودی سرعت ≤0.15g۔ یہ روزانہ اوسط رشتہ دار والے علاقوں کے لئے بھی موزوں ہے۔ نمی ≤95% اور ماہانہ اوسط رشتہ دار نمی ≤90% (25℃)، اور آتش گیر مادہ سے پاک ماحول میں استعمال کیا جا سکتا ہے، دھماکہ خیز، کیمیائی طور پر سنکنرن، اور شدید کمپن حالات، مکمل طور پر ماحولیاتی ضروریات کو پورا کرتے ہیں چین میں اور یہاں تک کہ عالمی سطح پر سب اسٹیشن کے سب سے زیادہ منصوبے۔
Zhejiang Usune Electric Co., Ltd. ایک پیشہ ور صنعت کار اور ہائی وولٹیج پاور سوئچ گیئر فراہم کرنے والا ہے۔ چین، ہائی وولٹیج سرکٹ کی تحقیق، ترقی، پیداوار، فروخت اور بعد از فروخت سروس پر توجہ مرکوز کر رہا ہے۔ بریکر، سوئچ، اور دیگر بجلی کا سامان۔ کمپنی کی فیکٹری چین کے صوبہ جیانگ میں واقع ہے۔ 10,000 مربع میٹر سے زیادہ کے رقبے پر محیط، جدید پروڈکشن لائنوں، جانچ کے آلات، اور ایک پیشہ ورانہ R&D ٹیم۔
Usune "کوالٹی فرسٹ، کسٹمر سپریم" کے فلسفے پر عمل پیرا ہے، کوالٹی کنٹرول سسٹم کو سختی سے نافذ کرتا ہے پیداوار کے عمل کے دوران. فیکٹری چھوڑنے سے پہلے تمام مصنوعات کی سخت جانچ پڑتال ہوتی ہے۔ بطور قابل اعتماد سپلائر، Usune نے سینکڑوں سب سٹیشن پروجیکٹس کے لیے اعلیٰ معیار کا بجلی کا سامان مقامی طور پر فراہم کیا ہے اور بین الاقوامی سطح پر، اس کے قابل اعتماد مصنوعات کے معیار اور جامع کے لیے وسیع پیمانے پر گاہک کی پہچان جیتنا بعد فروخت سروس.
