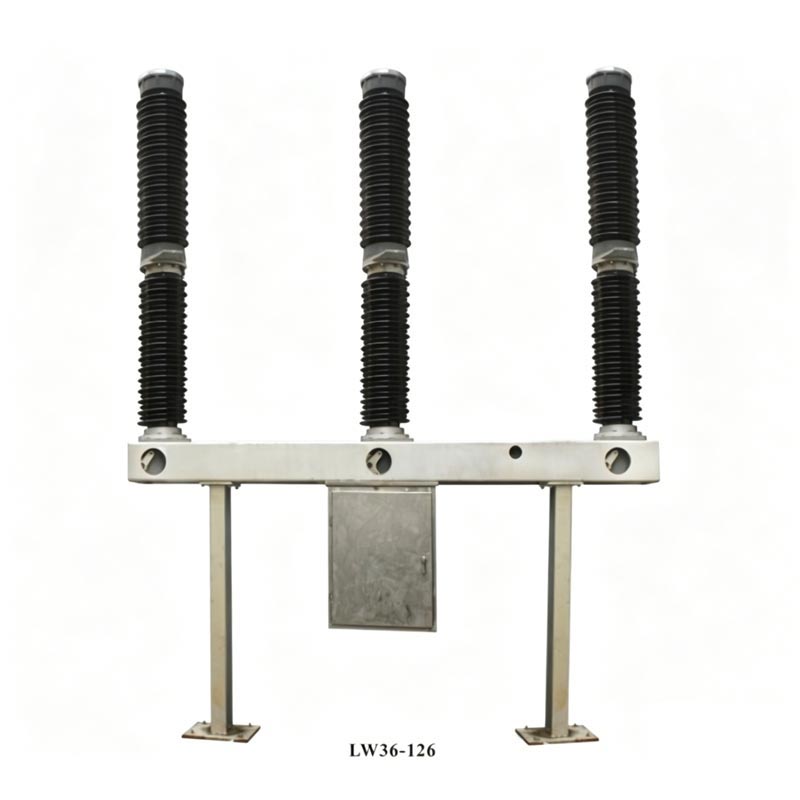

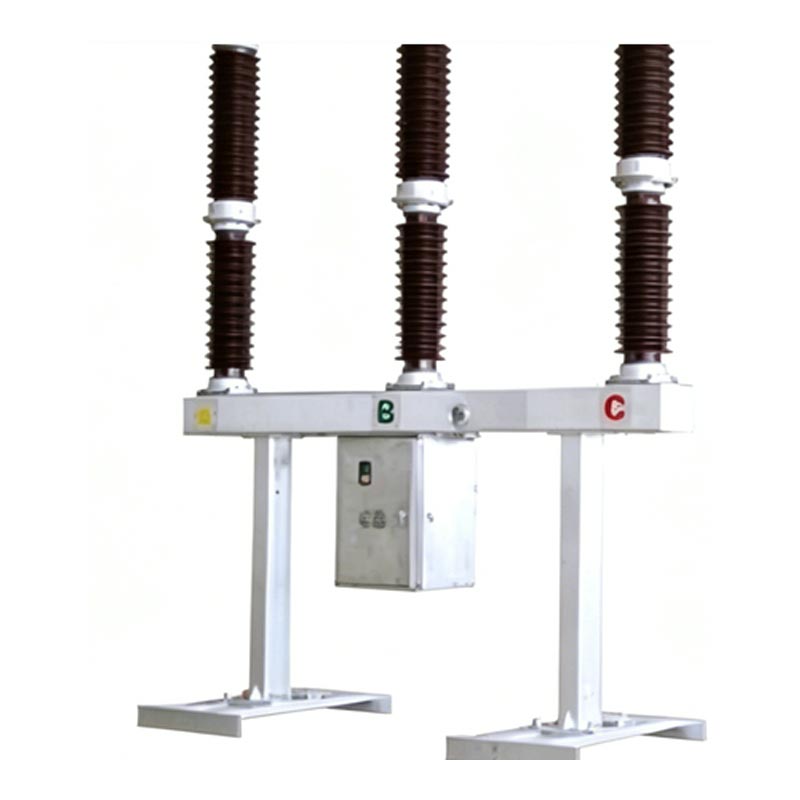

سلفر ہیکسا فلورائیڈ سرکٹ بریکر سوئچ 126kv

Usune LW36-110 سلفر ہیکسافلوورائیڈ سرکٹ بریکر سوئچ 126kV کے کنٹرول اور تحفظ کے لیے ایک بنیادی آلہ ہے۔ 110kV ٹرانسمیشن اور ٹرانسفارمیشن سسٹم اور اسے ٹائی سرکٹ بریکر اور سوئچنگ آلات کے طور پر بھی استعمال کیا جا سکتا ہے۔ گروپ پروڈکٹ ایک مربوط خود سے توانائی بخش قوس بجھانے والا ڈھانچہ اپناتا ہے، جس میں ہر مرحلے کو ایک واحد سپورٹ کے طور پر، سنگل بریک یونٹ۔ تینوں مراحل ایک ہی فریم پر نصب کیے گئے ہیں، ایک چشمہ کے ذریعے مکینیکل ربط حاصل کرنا آپریٹنگ میکانزم. مصنوعات کے اوپری حصے میں آرک بجھانے والے چیمبر کے چینی مٹی کے برتن کی جھاڑی، درمیانی حصہ ہوتا ہے۔ سپورٹ چینی مٹی کے برتن بشنگ اور فریم پر مشتمل ہے، اور میکانزم باکس جس میں برقی کنٹرول کے اجزاء شامل ہیں ایک کمپیکٹ ڈھانچہ اور آسان آپریشن کے نتیجے میں، فریم کے نیچے معطل.

بنیادی فوائد

1. مستند تعمیل

چینی معیارات GB1984-2003 "AC ہائی وولٹیج سرکٹ بریکرز" اور IEC62271-100:2001 "ہائی وولٹیج" کے مطابق سوئچ گیئر اور کنٹرول گیئر—حصہ 100: ہائی وولٹیج سرکٹ بریکرز،" اور سخت فیکٹری ٹیسٹنگ پاس کر چکے ہیں اور مصنوعات کی تعمیل اور وشوسنییتا کو یقینی بنانے کے لیے سرٹیفیکیشن۔

2. اعلیٰ کارکردگی

"تھرمل ایکسپینشن + اسسٹڈ اڑانے" آرک بجھانے والے اصول کو استعمال کرتا ہے، جس کے نتیجے میں مختصر آرک ہوتا ہے بجھانے کا وقت، طویل برقی زندگی، اور کم آپریٹنگ شور؛ بہترین موصلیت اور آرک کے ساتھ SF6 گیس استعمال کرتا ہے۔ بجھانے والی خصوصیات کو میڈیم کے طور پر، دہن اور دھماکے کے خطرے کو ختم کرتے ہوئے، اس کے لیے موزوں بنانا گنجان آباد علاقے۔

3. قابل اعتماد ثبوت

موسم بہار سے چلنے والے میکانزم کی مکینیکل زندگی 6000 سائیکل تک ہوتی ہے، سالانہ SF6 گیس کے رساو کی شرح ≤0.5%، اور ≤80μΩ کی ایک اہم سرکٹ مزاحمت۔ مکمل تکنیکی پیرامیٹرز اور ٹیسٹ ڈیٹا مصنوعات کے استحکام کی تصدیق کرتے ہیں۔

4. مضبوط موافقت

سخت بیرونی ماحول کے لیے وسیع پیمانے پر موافقت پذیر، محیطی درجہ حرارت کی حد -30 ℃ سے +40 ℃ اور اونچائی کے ساتھ ≤3000 میٹر۔ ہوا، برف، اور زلزلوں کے خلاف مضبوط مزاحمت، پاور پروجیکٹ کے مختلف منظرناموں کی ضروریات کو پورا کرتی ہے۔

بنیادی تکنیکی پیرامیٹرز

سلفر ہیکسا فلورائیڈ سرکٹ بریکر سوئچ 126kV بنیادی پیرامیٹرز کے ساتھ بہترین برقی کارکردگی کا حامل ہے 126kV بجلی کے سازوسامان کے اعلی معیارات پر پورا اترتے ہوئے، پیچیدہ پاور سسٹمز میں مستحکم آپریشن کو یقینی بنانا۔ کلیدی کور پیرامیٹرز مندرجہ ذیل ہیں:

مصنوعات کی مجموعی ساخت

سلفر ہیکسا فلورائیڈ سرکٹ بریکر سوئچ 126kV تین مرحلوں پر مشتمل ہے، ہر ایک خود سے توانائی سے لیس ہے۔ آرک بجھانے والا چیمبر، سپورٹ موصلیت کا آلہ، جذب کرنے والا، اور لیک پروف ڈھانچہ۔ جامد سگ ماہی استعمال کرتا ہے O-rings اور sealant، جبکہ متحرک سگ ماہی میں اسپرنگ کمپریشن سیلنگ کا استعمال کیا جاتا ہے، جو کہ بہترین ہوا کی تنگی کو یقینی بناتا ہے۔ دی ٹرانسمیشن کا حصہ سنگل پول سرکٹ بریکر اور آپریٹنگ میکانزم کو جوڑتا ہے، مؤثر طریقے سے ترسیل آپریٹنگ فورس؛ اسپرنگ آپریٹنگ میکانزم میں بلٹ ان میکانزم باکس ہے، جو دستی، برقی توانائی فراہم کرتا ہے۔ اسٹوریج، اور دوبارہ بند کرنے کے افعال، لچکدار اور قابل اعتماد آپریشن کی پیشکش کرتے ہیں.

پروڈکٹ ورکنگ اصول

1. بند ہونے والی حالت: سسٹم کرنٹ ٹرمینلز، اسٹیشنری رابطوں، حرکت پذیر رابطوں، سلنڈرز، کے ذریعے ایک سرکٹ بناتا ہے۔ اور درمیانی رابطے، عام بجلی کی ترسیل کو یقینی بناتے ہیں۔
2. ٹرپنگ آپریشن: آپریٹنگ میکانزم کے عمل کے تحت، متحرک رابطہ نیچے کی طرف بڑھتا ہے، جس سے برقی قوس جب حرکت پذیر اور ساکن رابطے الگ ہو جاتے ہیں۔ سلنڈر میں کمپریسڈ SF6 گیس آرک کو اڑا دیتی ہے۔ نوزل کے ذریعے، اور جب کرنٹ صفر کو عبور کرتا ہے تو قوس بجھ جاتا ہے۔
3. SF6 گیس سسٹم: ایک مربوط SF6 کثافت میٹر اور درجہ حرارت کے معاوضے کے ساتھ کنٹرولر سے لیس، یہ حقیقی وقت میں گیس کے دباؤ کی نگرانی کر سکتے ہیں. جب دباؤ بہت کم ہوتا ہے، ایک الارم شروع ہوتا ہے اور طریقہ کار ہوتا ہے۔ مکینیکل نقصان کو روکنے کے لیے بند کر دیا گیا ہے۔

پروجیکٹ حوالہ

کاس اسپیس راکٹ لانچ پروجیکٹ

ٹیسٹ رپورٹ

درخواست کیس

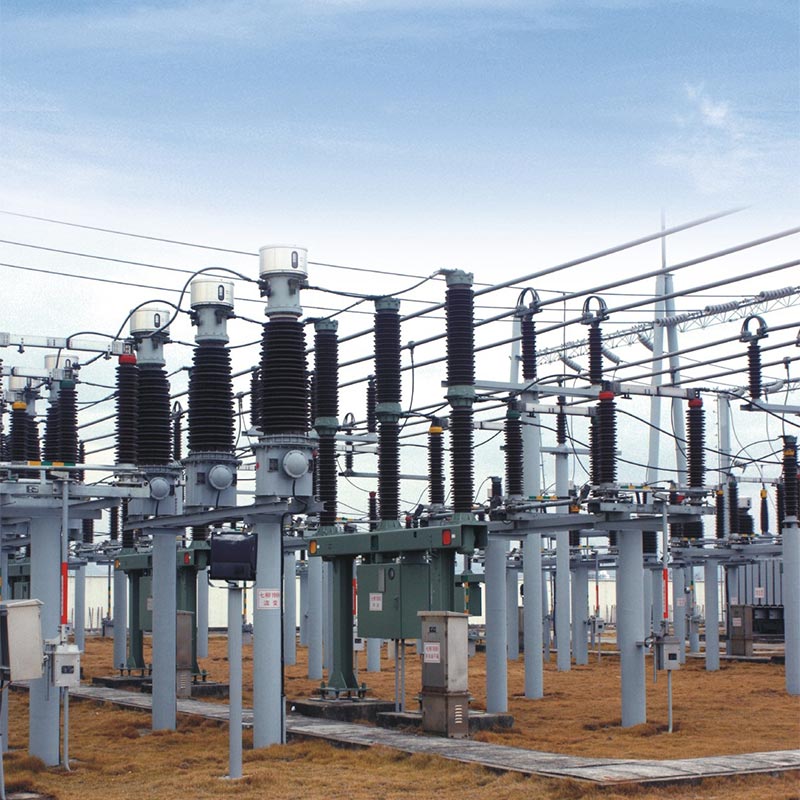

2024 میں، Usune LW36-110 سلفر ہیکسافلوورائیڈ سرکٹ بریکر سوئچ 126kV کو کامیابی کے ساتھ کلیدی 110kV پر لاگو کیا گیا تھا۔ شمالی چین میں ٹرانسمیشن اور تبدیلی کا منصوبہ۔ اس منصوبے کا مقصد ناکافی کے مسئلے کو حل کرنا ہے۔ دیہی اور مضافاتی علاقوں میں بجلی کی فراہمی کی صلاحیت۔ پروجیکٹ سائٹ میں درجہ حرارت کا بڑا فرق ہے (-25 ℃ سے +38℃) اور بار بار ریت کے طوفان، ماحولیاتی موافقت اور قابل اعتمادی پر بہت زیادہ مطالبات کرتے ہیں۔ بجلی کا سامان.

اس پروجیکٹ کے لیے نامزد سپلائر کے طور پر، Usune نے 28 LW36-110 سرکٹ بریکر فراہم کیے ہیں۔ فیکٹری روانہ کر دی گئی۔ پیشہ ور تکنیکی ماہرین انسٹالیشن، کمیشننگ، اور ٹرائل آپریشن کے لیے سائٹ پر رہنمائی فراہم کرتے ہیں۔ کے بعد آٹھ ماہ کے مستحکم آپریشن، پروڈکٹ نے صفر ناکامی حاصل کی، جس میں SF6 گیس کے اخراج کی شرح بہت کم ہے۔ معیاری ضروریات (اصل ٹیسٹ ≤0.3٪)، اور افتتاحی اور اختتامی ردعمل کی رفتار مکمل طور پر پروجیکٹ کے ڈیزائن کو پورا کرتی ہے معیارات اس منصوبے کے کام کرنے کے بعد، اس نے مقامی پاور گرڈ کے استحکام کو مؤثر طریقے سے بہتر بنایا، سازوسامان کی ناکامی کی وجہ سے بجلی کی بندش کو کم کیا، اور پروجیکٹ کے مالک اور مقامی کی جانب سے اعلیٰ پذیرائی حاصل کی۔ پاور ڈیپارٹمنٹ، بہترین ماحولیاتی موافقت اور قابل اعتماد آپریشن کی کارکردگی کی مکمل تصدیق کر رہا ہے۔ اصل کام کے حالات میں Usune 126kV SF6 سرکٹ بریکر۔

اکثر پوچھے گئے سوالات

Q1: Usune سلفر Hexafluoride سرکٹ بریکر سوئچ 126kV کی سروس لائف کیا ہے، اور کلید کیا ہیں؟ بحالی پوائنٹس؟

A1: مصنوعات کی مکینیکل زندگی 6000 سائیکل ہے، اور تجویز کردہ مسلسل آپریٹنگ زندگی 12 سال ہے۔ چابی دیکھ بھال کے پوائنٹس: ہفتہ وار معمول کے معائنہ (انسولیٹر کی سالمیت، SF6 گیس پریشر، وغیرہ)؛ سالانہ دیکھ بھال ہر 3 سال بعد (انسولیٹروں کی صفائی، مین سرکٹ کی مزاحمت کی پیمائش وغیرہ)؛ جب پروڈکٹ پہنچ جاتی ہے۔ دیکھ بھال کے حالات (مثال کے طور پر، 20 مکمل صلاحیت والے شارٹ سرکٹ بریک)، آرک رابطے، جذب کرنے والا، اور سگ ماہی کے حلقے تبدیل کرنے کی ضرورت ہے. مینوفیکچرر دیکھ بھال کے لیے سائٹ پر رہنمائی فراہم کرنے کے لیے پیشہ ور افراد بھیجے گا۔

Q2: کیا Usune LW36-110 سرکٹ بریکر اونچائی والے اور ٹھنڈے علاقوں میں استعمال کیا جا سکتا ہے؟ زیادہ سے زیادہ مناسب کیا ہے اونچائی؟

A2: ہاں۔ اس پروڈکٹ کو خاص طور پر سخت بیرونی ماحول کے لیے ڈیزائن کیا گیا ہے، جس میں اعلی کے لیے مضبوط موافقت ہے۔ اونچائی اور کم درجہ حرارت۔ یہ 3000 میٹر تک کی اونچائی کے لیے موزوں ہے اور کم درجہ حرارت کو برداشت کر سکتا ہے۔ -30℃ کے طور پر، مکمل طور پر اونچائی والے اور ٹھنڈے علاقوں جیسے مغربی چین کی ضروریات کو پورا کرتا ہے۔ مزید برآں، the میکانزم باکس میں ایک بلٹ ان ہیٹر ہے، جو بارش، برف باری اور شدید سردی کے دوران نمی اور منجمد سے تحفظ فراہم کرتا ہے موسم، مستحکم آپریشن کو یقینی بنانا.

فراہم کنندہ اور بعد از فروخت سروس

Zhejiang Usune Electric Co., Ltd، چین میں ہائی وولٹیج بجلی کے سازوسامان کے ایک پیشہ ور صنعت کار کے طور پر، ایک مکمل پروڈکشن لائن اور سخت کوالٹی کنٹرول سسٹم رکھتا ہے۔ فیکٹری جدید سے لیس ہے۔ جانچ کا سامان، اور ہر پروڈکٹ کو ویکیومنگ، گیس بھرنے، اور میکینیکل کارکردگی کی جانچ سے پہلے مصنوعات کے معیار کو یقینی بنانے کے لیے فیکٹری چھوڑنا۔ ایک قابل اعتماد سپلائر کے طور پر، Usune فروخت کے بعد ایک سٹاپ سروس فراہم کرتا ہے، بشمول سائٹ پر تنصیب کی رہنمائی، کمیشننگ، دیکھ بھال کی تربیت، اور اسپیئر پارٹس کی فراہمی۔ ایک پیشہ ور تکنیکی ٹیم صارف کی ضروریات کو فوری طور پر جواب دیتی ہے، آلات کے طویل مدتی مستحکم آپریشن کو یقینی بناتی ہے۔
