ہائی وولٹیج Sf6 سرکٹ بریکر

Zhejiang Usune Electric Co., Ltd.، چین میں ایک پیشہ ور ہائی وولٹیج برقی آلات بنانے والی کمپنی نے لانچ کیا ہے LW36-110 ہائی وولٹیج Sf6 سرکٹ بریکر۔ یہ پروڈکٹ تھری فیز AC 50Hz آؤٹ ڈور ہائی وولٹیج سوئچ گیئر ہے۔ 110kV پاور ٹرانسمیشن اور ٹرانسفارمیشن سسٹم کے کنٹرول اور تحفظ کے لیے موزوں ہے۔ اسے بطور ایک استعمال کیا جا سکتا ہے۔ ٹائی سرکٹ بریکر اور سوئچنگ ڈیوائس اسمبلی۔

ہائی وولٹیج Sf6 سرکٹ بریکر ایک منفرد "تھرمل ایکسپینشن + اسسٹڈ بلونگ" آرک بجھانے والے اصول کو اپناتا ہے، CTB-1 قسم کے اسپرنگ آپریٹنگ میکانزم سے لیس، قومی اور بین الاقوامی معیارات کے مطابق، اور بہترین آرک بجھانے والی کارکردگی، اعلی حفاظت، اور مستحکم آپریٹنگ خصوصیات کا حامل۔ ایک قابل اعتماد کے طور پر سپلائر، Usune اعلی معیار، پائیدار ہائی وولٹیج سوئچ گیئر فراہم کرنے کے لیے پرعزم ہے۔ اس کا LW36-110 SF6 سرکٹ بریکر بڑے پیمانے پر اہم منصوبوں جیسے پاور گرڈز اور صنعتی پارکوں میں استعمال ہوتا رہا ہے، جو کہ قابل اعتماد بجلی کی فراہمی فراہم کرتا ہے۔ بنیادی ڈھانچے کی تعمیر کے لیے۔

بنیادی فوائد

1. اعلی درجے کی آرک بجھانے والی ٹیکنالوجی

ایک منفرد "تھرمل ایکسپینشن + اسسٹڈ بلونگ" آرک بجھانے والے اصول کو استعمال کرتے ہوئے، اس میں مختصر آرک کی خصوصیات ہیں۔ بجھانے کا وقت، طویل برقی زندگی، اور کم آپریٹنگ شور، مؤثر طریقے سے بجلی کی فراہمی کے استحکام کو بہتر بناتا ہے۔

2. اعلی حفاظتی کارکردگی

SF6 گیس کو موصلیت اور قوس بجھانے والے میڈیم کے طور پر استعمال کرتے ہوئے، یہ بہترین موصلیت اور قوس بجھانے کا حامل ہے کارکردگی، دہن اور دھماکے کے خطرے کو ختم کرتے ہوئے، اسے گنجان آباد علاقوں کے لیے موزوں بناتا ہے۔

3. مستحکم آپریٹنگ میکانزم

CTB-1 قسم کے اسپرنگ آپریٹنگ میکانزم سے لیس، اس میں ایک سادہ اور کمپیکٹ ڈھانچہ ہے، محفوظ اور قابل اعتماد آپریشن، اور مضبوط مخالف مداخلت کی صلاحیتیں.

4. بین الاقوامی معیارات کی تعمیل

GB1984-2003 "AC ہائی وولٹیج سرکٹ بریکرز" اور IEC62271-100، 2001 "ہائی وولٹیج سوئچ گیئر کے ساتھ مکمل طور پر تعمیل اور کنٹرول گیئر—حصہ 100: ہائی وولٹیج سرکٹ بریکرز،" عالمی طاقت کی تکنیکی ضروریات کو پورا کرنا منصوبوں

قابل اطلاق ماحولیاتی حالات

ہائی وولٹیج Sf6 سرکٹ بریکر بیرونی استعمال کے لیے ڈیزائن کیا گیا ہے، جو مضبوط ماحولیاتی موافقت کی پیشکش کرتا ہے اور مختلف سخت آپریٹنگ حالات کے لئے موزوں:

1. محیط درجہ حرارت: -30℃ ~ +40℃
2. اونچائی: ≤3000m
3. رشتہ دار نمی: روزانہ اوسط ≤95%، ماہانہ اوسط ≤90% (25℃ پر)
4. ہوا کا دباؤ ≤700Pa؛ آئسنگ موٹائی ≤10 ملی میٹر
5. زلزلہ کی شدت: افقی سرعت ≤0.3g، عمودی سرعت ≤0.15g
6. کوئی آتش گیر، دھماکہ خیز، کیمیائی طور پر سنکنرن، یا شدید ہلنے والے ماحول

مصنوعات کی ساخت اور کام کرنے کا اصول

1. مجموعی ساخت

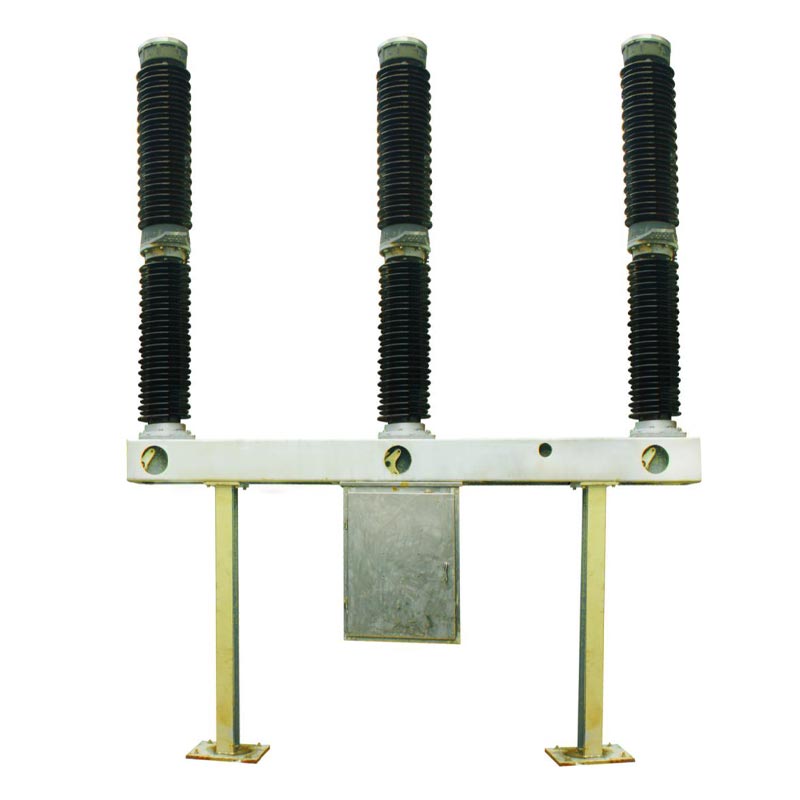

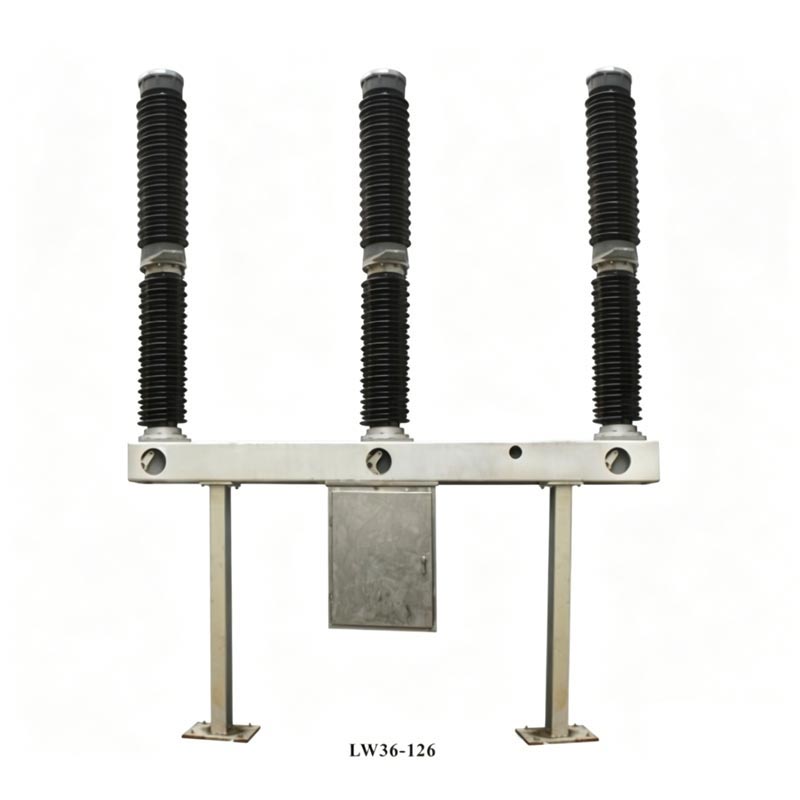

ہائی وولٹیج Sf6 سرکٹ بریکر ایک مربوط خود بجھانے والا آرک بجھانے والا ڈھانچہ اپناتا ہے۔ ہر مرحلہ ایک واحد ستون واحد بریک (POLE) ہے۔ ہر سرکٹ بریکر تین مراحل پر مشتمل ہوتا ہے، ایک ہی فریم پر نصب ہوتا ہے، اور اسپرنگ میکانزم کے ذریعے چلایا جاتا ہے، جس میں تین مراحل میکانکی طور پر منسلک ہوتے ہیں۔ مصنوعات کے سب سے اوپر کی خصوصیات ایک آرک بجھانے والے چیمبر چینی مٹی کے برتن کی جھاڑی، درمیانی حصے میں ایک سپورٹ چینی مٹی کے برتن کی جھاڑی اور فریم ہے، اور میکانزم باکس فریم کے مرکز کے نیچے معلق ہے، جس میں موسم بہار سے چلنے والا میکانزم اور برقی کنٹرول اجزاء. ایک SF6 گیس کثافت کنٹرولر فریم کے اگلے حصے پر نصب ہے، جو دونوں پر سپورٹ ہے۔ حمایت سے ختم ہوتا ہے۔

2 کلیدی اجزاء اور افعال

- قوس بجھانے والا یونٹ: خود کو توانائی بخشنے والا قوس بجھانے والا ڈھانچہ استعمال کرتا ہے۔ جب سرکٹ بریکر ٹرپ کرتا ہے، سلنڈر کے اندر ہائی پریشر تھرمل توسیع آرک کو بجھا دیتا ہے، تیز رفتار اور موثر کو یقینی بناتا ہے بجھانے والا
- سپورٹ موصلیت کا آلہ: آرک بجھانے والے چیمبر انسولیٹر کو سپورٹ کرتا ہے اور زمین کو موصلیت فراہم کرتا ہے توانائی بخش اجزاء؛ موصلیت کی چھڑی آپریٹنگ بازو اور سٹاپ راڈ کو جوڑتی ہے، موصلیت کی حفاظت کو یقینی بناتی ہے۔
- ایڈسوربینٹ: آرک بجھانے والے چیمبر کے اوپری سرے کے احاطہ کے اندر نصب کیا گیا ہے، یہ SF6 گیس کو خشک رکھتا ہے اور جذب کرتا ہے۔ آرک سڑن سے پیدا ہونے والی سڑن گیسیں دیکھ بھال کے دوران اسے تبدیل کرنے کی ضرورت ہے۔
- رساو کی روک تھام کا ڈھانچہ: جامد سگ ماہی (O-ring + sealant) اور متحرک سگ ماہی کے امتزاج کا استعمال کرتا ہے۔ (اسپرنگ کمپریشن سیل)، سالانہ SF6 گیس کے رساو کی شرح ≤0.5% حاصل کرنا۔ - بہار سے چلنے والا میکانزم: قابل بناتا ہے۔ تیز رفتار ایکشن اسپیڈ کے ساتھ آپریشنز کھولنا، بند کرنا اور دوبارہ بند کرنا (بند ہونے کا وقت ≤145ms، کھلنے کا وقت ≤60ms)، مستحکم کارکردگی، اور دستی اور برقی توانائی ذخیرہ کرنے کی حمایت کرتا ہے۔

3. کام کرنے کا اصول

- بند ہونے کی پوزیشن: سسٹم کرنٹ ٹرمینلز سے گزرتا ہے، اسٹیشنری رابطہ سپورٹ راڈ، اسٹیشنری مین رابطہ، مرکزی رابطہ، سلنڈر، انٹرمیڈیٹ رابطہ، اور انٹرمیڈیٹ فلینج کو منتقل کرتے ہوئے، ایک سرکٹ کی تشکیل ٹرمینلز
- اوپننگ آپریشن: آپریٹنگ میکانزم کی کارروائی کے تحت، آپریٹنگ بازو موصلی چھڑی، پسٹن کو کھینچتا ہے چھڑی، سلنڈر، حرکت پذیر آرک رابطہ، اور نوزل نیچے کی طرف؛ جب حرکت پذیر اور ساکن رابطے ہوتے ہیں تو ایک قوس پیدا ہوتا ہے۔ الگ حرکت پذیر رابطہ نظام کے ایک مخصوص مقام پر منتقل ہونے کے بعد، نوزل کھل جاتی ہے، SF6 گیس کو کمپریس کر کے قوس کو اڑا دیں، جب کرنٹ صفر سے تجاوز کر جائے تو قوس کو بجھا دیں۔
- بند کرنے کا عمل: آپریٹنگ میکانزم حرکت پذیر رابطے کو بند ہونے کی پوزیشن تک لے جاتا ہے، جبکہ SF6 اگلے کھلنے کی تیاری کرتے ہوئے گیس سلنڈر میں داخل ہوتی ہے۔

کلیدی تکنیکی پیرامیٹرز

Usune LW36-110 SF6 سرکٹ بریکر بہترین تکنیکی کارکردگی کا حامل ہے، کلیدی پیرامیٹرز کے ساتھ 110kV پاور سسٹم کے معیارات، مستحکم اور موثر آپریشن کو یقینی بناتے ہیں۔

پروجیکٹ حوالہ

کاس اسپیس راکٹ لانچ پروجیکٹ

ٹیسٹ رپورٹ

عملی درخواست کیس

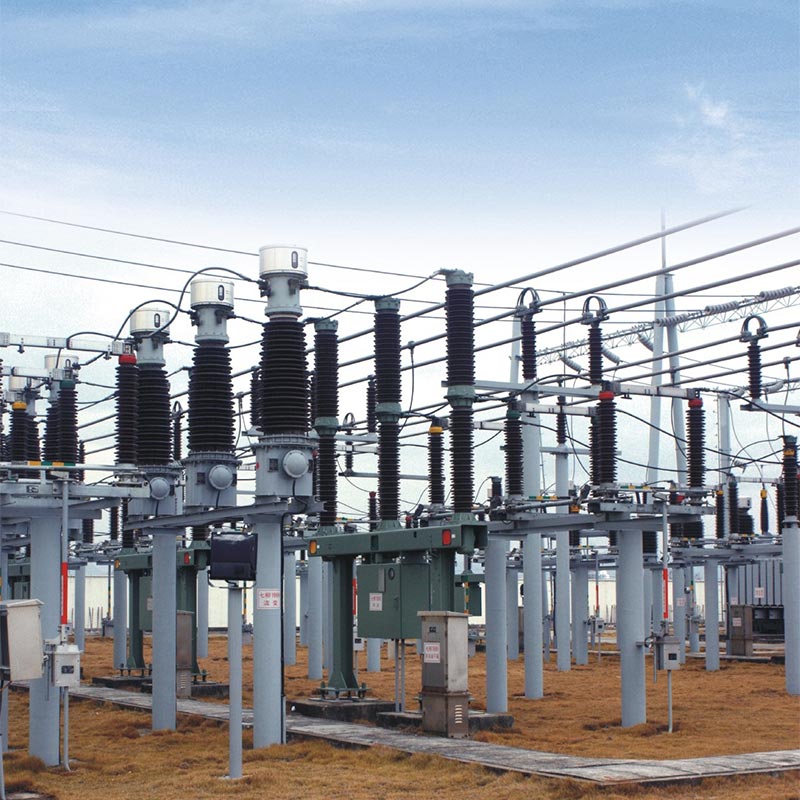

کیس اسٹڈی: شمالی چین میں 110kV پاور گرڈ اپ گریڈ پروجیکٹ

پروجیکٹ کا پس منظر: شمالی چین میں ایک 110kV پاور گرڈ کو بجلی کو بہتر بنانے کے لیے اپنے پرانے سوئچ گیئر کو اپ گریڈ کرنے کی ضرورت ہے۔ استحکام اور سلامتی کی فراہمی، سخت ماحول کا سامنا کرنا جیسے سردیوں کا کم درجہ حرارت (-25℃) اور تیز ہوا دباؤ

پروڈکٹ کی درخواست: پروجیکٹ نے 20 Usun LW36-110 SF6 سرکٹ بریکرز کا انتخاب کیا۔ ان کی کم درجہ حرارت کی موافقت (-30℃~+40℃) اور عمدہ آرک بجھانے والی کارکردگی نے غیر مستحکم آپریشن کے مسئلے کو مؤثر طریقے سے حل کیا کم درجہ حرارت پر عمر بڑھنے کا سامان۔

درخواست کے نتائج: 2022 میں اس کے شروع ہونے کے بعد سے، یہ سامان چار سالوں سے بغیر کسی کام کے مستحکم طور پر چل رہا ہے۔ قوس بجھانے میں ناکامی، گیس کا اخراج، یا دیگر خرابیاں۔ سالانہ بجلی کی فراہمی کی وشوسنییتا کی شرح میں اضافہ ہوا ہے۔ 0.8%، مؤثر طریقے سے علاقے کے رہائشیوں اور صنعتی اداروں کے لیے بجلی کی عام فراہمی کو یقینی بناتا ہے۔

اکثر پوچھے گئے سوالات

Q1: Usune LW36-110 ہائی وولٹیج SF6 سرکٹ بریکر کی سروس لائف کیا ہے، اور دیکھ بھال کیا ہے؟ آپریشن کے دوران ضروری ہے؟

A1: پروڈکٹ کی مکینیکل زندگی 6000 سائیکلوں کی ہے، اور معمول کے مطابق 12 سال تک مسلسل آپریٹنگ لائف ہے دیکھ بھال معمول کی دیکھ بھال میں ہفتہ وار بصری معائنہ شامل ہوتا ہے (انسولیٹر کی سالمیت، SF6 گیس پریشر وغیرہ) اور سالانہ دیکھ بھال ہر 3 سال بعد (انسولیٹر کی صفائی، مین سرکٹ مزاحمتی پیمائش، وغیرہ)۔ ایک میجر بحالی کی شرائط پوری ہونے پر اوور ہال کی ضرورت ہوتی ہے (مثال کے طور پر، مسلسل آپریشن کے 12 سال، 2000 ریٹیڈ کرنٹ رکاوٹیں، وغیرہ)۔ مینوفیکچرر Usune پیشہ ورانہ دیکھ بھال کی رہنمائی اور اسپیئر پارٹس کی فراہمی کو یقینی بنانے کے لیے فراہم کرتا ہے۔ سامان کے طویل مدتی مستحکم آپریشن.

Q2: اگر سرکٹ بریکر میں SF6 گیس کا اخراج ہوتا ہے تو کیا کرنا چاہیے، اور کیا حفاظتی خطرات ہیں؟

A2: یہ پروڈکٹ سالانہ رساو کی شرح کے ساتھ ڈبل لیک پروف ڈھانچہ (جامد مہر + متحرک مہر) کو اپناتا ہے۔ ≤0.5%، قومی معیار سے بہت نیچے۔ اگر رساو کا پتہ چل جاتا ہے، تو SF6 گیس لیک کا استعمال کرتے ہوئے لیک پوائنٹ کو تلاش کیا جا سکتا ہے۔ پکڑنے والا بجلی منقطع ہونے کے بعد، سیلنٹ یا O-ring کو تبدیل کیا جا سکتا ہے۔ SF6 گیس غیر زہریلی اور غیر آتش گیر ہے، لیکن ضرورت سے زیادہ رساو سامان کی موصلیت اور آرک بجھانے والی کارکردگی کو متاثر کر سکتا ہے۔ مصنوعات لیس ہے SF6 گیس کثافت کنٹرولر کے ساتھ؛ جب دباؤ الارم کی قدر (0.45±0.03MPa) سے کم ہوتا ہے اور تالے لگاتا ہے آپریشن جب دباؤ لاک آؤٹ پریشر (0.40±0.03MPa) سے کم ہو، اس طرح حفاظتی خطرات سے بچا جا سکتا ہے۔
