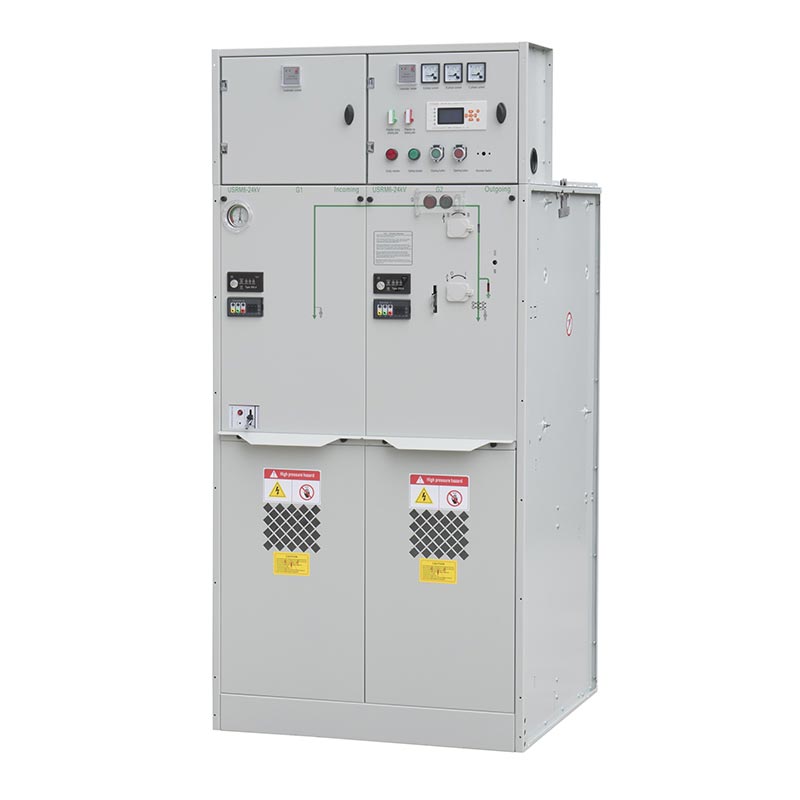

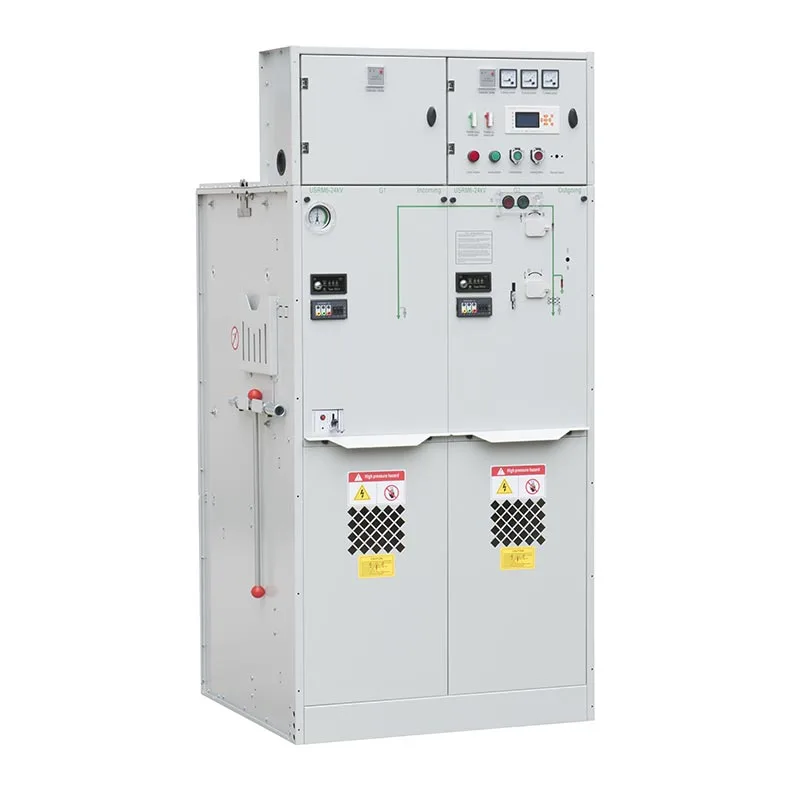

Usune 24kV گیس سے موصل سوئچ گیئر مخصوص تقسیم سے ملنے کے لیے مختلف فنکشنل یونٹس کے ساتھ دستیاب ہے۔ ضروریات C یونٹ لوڈ سوئچنگ اور ڈسٹری بیوشن کنٹرول کے لیے ایک لوڈ بریک سوئچ یونٹ ہے، F یونٹ ایک لوڈ ہے ٹرانسفارمر اور فیڈر کے تحفظ کے لیے بریک سوئچ فیوز کمبی نیشن یونٹ، اور V یونٹ ایک سرکٹ بریکر یونٹ ہے ایپلی کیشنز جن میں اعلی درجے کی سوئچنگ اور تحفظ کے افعال کی ضرورت ہوتی ہے۔
اس کے کمپیکٹ منسلک ڈھانچے، لچکدار فنکشنل کنفیگریشن اور قابل اعتماد موصلیت کی کارکردگی کے ساتھ، Usune تنصیب کو کم کرتے ہوئے بجلی کی تقسیم کی حفاظت کو بہتر بنانے کے خواہاں صارفین کے لیے ایک عملی حل فراہم کرتا ہے۔ جگہ
مہر بند گیس سے موصل ڈیزائن ایک منسلک کابینہ کے اندر اہم برقی اجزاء رکھتا ہے، جس سے دھول، نمی اور بیرونی آلودگی کی نمائش۔ یہ کمپیکٹ ڈھانچہ تنصیب کی جگہ کو بہتر بنانے میں مدد کرتا ہے۔ سب اسٹیشنز، صنعتی پلانٹس اور شہری تقسیم کے منصوبوں کے لیے خاص طور پر موزوں ہے جہاں دستیاب جگہ ہے۔ محدود
Usune 24kV گیس موصل سوئچ گیئر تقسیم کے نیٹ ورک کے مطابق مختلف فنکشنل کنفیگریشنز کو سپورٹ کرتا ہے۔ ضروریات C یونٹ قابل اعتماد لوڈ سوئچنگ کے لیے لوڈ بریک سوئچ کا استعمال کرتا ہے، F یونٹ لوڈ بریک کو یکجا کرتا ہے ٹرانسفارمر اور فیڈر کے تحفظ کے لیے فیوز کے ساتھ سوئچ کریں، جبکہ V یونٹ ایپلی کیشنز کے لیے سرکٹ بریکر کا استعمال کرتا ہے زیادہ جامع سوئچنگ اور تحفظ کی صلاحیتوں کی ضرورت ہوتی ہے۔
سوئچ گیئر کو محیطی درجہ حرارت -40°C سے +50°C کے لیے ڈیزائن کیا گیا ہے، جس میں 24 گھنٹے کا اوسط درجہ حرارت نہیں 35 ° C سے زیادہ اسے 4000 میٹر تک کی بلندی پر استعمال کیا جا سکتا ہے جبکہ گیس چارجنگ پر خصوصی توجہ دی جانی چاہیے۔ جب سامان 1,000 میٹر سے اوپر نصب کیا جاتا ہے تو دباؤ۔ اونچائی والی تنصیبات کے لیے، حتمی ترتیب اصل آپریٹنگ حالات کے مطابق Usune کے ساتھ تصدیق کی جانی چاہئے۔
منسلک ڈھانچہ اندرونی اجزاء پر ماحولیاتی آلودگی کے اثر کو کم کرنے میں مدد کرتا ہے، جو کر سکتا ہے۔ معمول کے سامان کے انتظام کو آسان بنائیں۔ یہ سوئچ گیئر کو ان صارفین کے لیے موزوں بناتا ہے جنہیں قابل اعتماد کی ضرورت ہوتی ہے۔ کم دیکھ بھال کے کام کے بوجھ کے ساتھ درمیانے وولٹیج کا سامان۔
معیاری سروس کی اونچائی 4,000 میٹر تک ہے۔ جب آلات کو 1,000 میٹر سے زیادہ اونچائی پر نصب کیا جاتا ہے، چارجنگ پریشر کو اصل تنصیب کی اونچائی کے مطابق ایڈجسٹ کیا جا سکتا ہے۔ 2,000 سے اوپر کی تنصیبات کے لیے m، کم ہوا ہوا کے دباؤ اور اس کے نتیجے میں موصلیت کی ضروریات پر خصوصی توجہ دی جانی چاہئے۔
آلات کو -40°C سے +50°C کے محیط درجہ حرارت کی حد کے لیے ڈیزائن کیا گیا ہے، اوسط درجہ حرارت 24 سے زیادہ ہے۔ گھنٹے 35 ° C سے زیادہ نہیں یہ وسیع آپریٹنگ درجہ حرارت کی حد سوئچ گیئر کو سرد خطے اور دونوں جگہوں پر کام کرنے کی اجازت دیتی ہے۔ گرم آب و ہوا کی ایپلی کیشنز جب پروجیکٹ کے مجموعی حالات مخصوص ضروریات کو پورا کرتے ہیں۔
رشتہ دار نمی 24 گھنٹوں کے اندر 95٪ سے زیادہ اور ایک پر 90٪ سے زیادہ نہ ہونے کے حالات کے لئے ڈیزائن کیا گیا ہے۔ ماہانہ بنیاد. تنصیب کا ماحول دھماکہ خیز یا سنکنرن گیسوں سے بھی پاک ہونا چاہیے جو ہو سکتی ہیں۔ سازوسامان کو بری طرح متاثر کرتا ہے۔
سوئچ گیئر کو ایسی جگہوں پر نصب کیا جانا چاہئے جہاں دھماکہ خیز یا سنکنرن گیسوں یا شدید جھٹکا اور اثر نہ ہو۔ دی ماحولیاتی آلودگی کی سطح GB/T 5582 کے مطابق سطح III سے زیادہ نہیں ہونی چاہیے۔ خصوصی آپریٹنگ حالات پیداوار سے پہلے مینوفیکچرر کو مطلع کیا جانا چاہئے تاکہ مناسب سازوسامان کی ترتیب ہو سکے تصدیق شدہ
C یونٹ میڈیم وولٹیج لوڈ سوئچنگ اور ڈسٹری بیوشن کنٹرول کے لیے ڈیزائن کیا گیا ہے۔ یہ ایک عملی فراہم کرتا ہے فیڈر اور نیٹ ورک ایپلی کیشنز کے لیے کنفیگریشن جہاں قابل اعتماد لوڈ سوئچنگ کی ضرورت ہوتی ہے سرکٹ بریکر پر مبنی تحفظ کا انتظام۔
F یونٹ سوئچنگ اور تحفظ کے افعال فراہم کرنے کے لیے فیوز کے ساتھ لوڈ بریک سوئچ کو جوڑتا ہے۔ یہ خاص طور پر ہے۔ ٹرانسفارمر فیڈر ایپلی کیشنز کے لیے موزوں ہے جہاں کمپیکٹ آلات اور موثر شارٹ سرکٹ تحفظ ہے۔ کی ضرورت ہے
V یونٹ ایپلی کیشنز کے لیے سرکٹ بریکر کا استعمال کرتا ہے جس میں زیادہ جامع سوئچنگ اور تحفظ کے افعال کی ضرورت ہوتی ہے۔ یہ درمیانے وولٹیج کی تقسیم کے نظام کے لیے موزوں ہے جہاں سرکٹ میں رکاوٹ اور تحفظ کوآرڈینیشن ہوتا ہے۔ اہم ضروریات.
| نہیں | اشیاء | یونٹ | لوڈ بریک سوئچ یونٹ | مجموعہ یونٹ | سرکٹ بریکر یونٹ |
| 1 | شرح شدہ وولٹیج | kV | 12/24 | 12/24 | 12/24 |
| 2 | شرح شدہ تعدد | ہرٹز | 50 | 50 | 50 |
| 3 | شرح شدہ کرنٹ | A | 630 | 125 (فیوز کرنٹ پر منحصر ہے) | 630 |
| 4 | درجہ بند موصلیت کی سطح ‑1 منٹ کی تعدد وولٹیج کے ساتھ ‑انٹر فیز، گراؤنڈ | kV | 42/65 | 42/65 | 42/65 |
| درجہ بند موصلیت کی سطح‑1 منٹ تعدد وولٹیج سے الگ تھلگ فاصلے کو برداشت کرتی ہے۔ | kV | 48/79 | 48/79 | 48/79 | |
| درجہ بند موصلیت کی سطح ‑1 منٹ کی تعدد وولٹیج کے ساتھ کنٹرول کرنے اور معاون سرکٹ | kV | 2/2 | 2/2 | 2/2 | |
| درجہ بند موصلیت کی سطح- وولٹیج کا مقابلہ کرنے والی روشنی کا تسلسل- انٹر فیز، گراؤنڈ | kV | 75/125 | 75/125 | 75/125 | |
| درجہ بند موصلیت کی سطح-لائٹنگ امپلس وولٹیج سے الگ تھلگ فاصلے کا مقابلہ کرتی ہے | kV | 85/145 | 85/145 | 85/145 | |
| 5 | شرح شدہ شارٹ سرکٹ کرنٹ کو برداشت کرتا ہے۔ | kA/s | 25/4 | —— | 25/4 |
| 6 | شرح شدہ چوٹی کرنٹ کو برداشت کرتی ہے۔ | کے اے | 63 | —— | 63 |
| 7 | ریٹیڈ شارٹ سرکٹ کرنٹ بناتا ہے۔ | کے اے | 63 | HV فیوز کی طرف سے محدود | 63 |
| 8 | شرح شدہ شارٹ سرکٹ بریک کرنٹ | کے اے | —— | HV فیوز کی طرف سے محدود | 25/25 |
| 9 | شرح شدہ ٹرانسمیشن کرنٹ | A | —— | 1700/1400 | —— |
| 10 | ریٹیڈ فعال لوڈ بریکنگ کرنٹ | A | 630 | —— | —— |
| 11 | درجہ بند-لوپ بریکنگ کرنٹ | A | 630 | —— | 630 |
| 12 | مکینیکل لائف لوڈ بریک سوئچ/سی بی | اوقات | 10000 | 10000 | 20000 |
| مکینیکل لائف آئسولیشن/گراؤنڈ سوئچ | اوقات | 5000 | 5000 | 5000 | |
| 13 | سرکٹ مزاحمت | μΩ | ≤150 | —— | ≤150 |
| 14 | شرح شدہ چارجنگ پریشر (20 ℃ گیج پریشر) | ایم پی اے | 0.04 | 0.04 | 0.04 |
| 15 | گیس کی سالانہ رشتہ دار رساو کی شرح | % | 0.05 | 0.05 | 0.05 |
| 16 | آئی پی پروٹیکشن ڈگری - کابینہ | IP4X | IP4X | IP4X | |
| آئی پی پروٹیکشن ڈگری-گیس ٹینک | IP67 | IP67 | IP67 |
Usune 24kV گیس سے موصل سوئچ گیئر صنعتی پلانٹس میں استعمال کیا جا سکتا ہے جہاں قابل اعتماد درمیانے وولٹیج سوئچنگ اور مسلسل پیداوار کے لیے تحفظ ضروری ہے۔ کمپیکٹ انکلوژر بجلی کے کمرے کی جگہ کو بہتر بنانے میں مدد کرتا ہے، جبکہ C، F اور V کنفیگریشنز آلات کو مختلف فیڈر اور ٹرانسفارمر کے ساتھ ملانے کی اجازت دیتی ہیں۔ ضروریات
F اور V یونٹس کو ٹرانسفارمر اور فیڈر ایپلی کیشنز کے لیے ترتیب دیا جا سکتا ہے جہاں پروٹیکشن اور سوئچنگ کے کام ہوتے ہیں۔ ایک کمپیکٹ میڈیم وولٹیج سسٹم میں ضم کرنے کی ضرورت ہے۔ منسلک ڈیزائن اندرونی حفاظت میں بھی مدد کرتا ہے۔ ماحولیاتی آلودگی سے اجزاء۔
شہری سب سٹیشن، تجارتی سہولیات اور بنیادی ڈھانچے کے منصوبوں میں اکثر آلات کی سخت ضرورت ہوتی ہے۔ سائز اور آپریشنل وشوسنییتا. Usune 24kV گیس انسولیٹڈ سوئچ گیئر کا کمپیکٹ ڈیزائن اس کے لیے موزوں بناتا ہے۔ ایسے منصوبے جہاں تنصیب کی جگہ محدود ہے اور درمیانی وولٹیج کی قابل اعتماد تقسیم درکار ہے۔
گیس سے موصل سوئچ گیئر ایک منسلک اور کمپیکٹ ڈھانچہ کا استعمال کرتا ہے، جس سے مطلوبہ سوئچنگ اور تحفظ ہوتا ہے فنکشنز کو ایک چھوٹے انسٹالیشن فٹ پرنٹ میں ضم کیا جانا ہے۔ عام طور پر روایتی ہوا سے موصل سوئچ گیئر زیادہ برقی کلیئرنس کی ضرورت ہوتی ہے، جس کے نتیجے میں جگہ کی زیادہ ضرورت ہوتی ہے۔
Usune گیس موصل سوئچ گیئر کا بند ڈھانچہ اندرونی برقی اجزاء کی براہ راست نمائش کو کم کرتا ہے دھول، نمی اور بیرونی آلودگی. روایتی ہوا سے موصل آلات پر زیادہ منحصر ہے ارد گرد کی تنصیب کا ماحول اور مطالبہ کرنے والے مقامات پر اضافی ماحولیاتی تحفظ کی ضرورت پڑ سکتی ہے۔
C، F اور V یونٹس صارفین کو ان کے مطابق مختلف سوئچنگ اور تحفظ کے افعال کو منتخب کرنے کی اجازت دیتے ہیں۔ تقسیم کی ضروریات یہ ماڈیولر اپروچ واحد فکسڈ سوئچ گیئر کے استعمال سے زیادہ لچک فراہم کرتا ہے۔ مختلف ایپلی کیشنز کے لیے ترتیب۔
Usune 24kV گیس موصل سوئچ گیئر درمیانے وولٹیج کے لیے قابل اطلاق چینی معیارات کے حوالے سے ڈیزائن کیا گیا ہے سوئچ گیئر اور برقی آلات بشمول ہائی وولٹیج AC لوڈ بریک سوئچز کے لیے GB 3804-2004، GB 1984-2014 کے لیے ہائی وولٹیج AC سرکٹ بریکرز، GB 16926-2009 ہائی وولٹیج AC لوڈ بریک سوئچ فیوز کے مجموعے اور GB 1985-2014 ہائی وولٹیج AC تنہائی اور گراؤنڈنگ سوئچز کے لیے۔
سامان 3.6kV–40.5kV AC دھات سے منسلک سوئچ گیئر اور کنٹرول گیئر، GB/T کے لیے GB 3906-2006 کا بھی حوالہ دیتا ہے۔ ہائی وولٹیج سوئچ گیئر اور کنٹرول گیئر کی عام تکنیکی ضروریات کے لیے 11022-2011، انکلوژر کے لیے GB 4208-2008 تحفظ، بیرونی موصلیت کی آلودگی کی سطح کے لیے GB/T 5582-1993 اور AC دھات سے منسلک سوئچ گیئر کے لیے DL/T 404-2007 اور کنٹرول گیئر.
دیگر قابل اطلاق تقاضوں میں مکینیکل اور برقی مصنوعات کی تکنیکی حالات کے لیے GB/T 13384-2008 شامل ہیں، GB پیکیجنگ اور نقل و حمل کے نشانات کے لیے 191-2008 اور ہائی وولٹیج کی موصلیت کوآرڈینیشن کے لیے GB 311.1-2012 ترسیل اور تقسیم کا سامان۔ حتمی قابل اطلاق معیارات کی مصنوعات کے مطابق تصدیق کی جانی چاہئے۔ ترتیب اور ہدف مارکیٹ.
صنعتی منصوبوں جیسے کیمیکل پلانٹس اور مینوفیکچرنگ میں یوسین میڈیم وولٹیج سوئچ گیئر کا اطلاق کیا گیا ہے۔ سہولیات صارفین مستحکم آپریشن، کمپیکٹ تنصیب اور قابل اعتماد تحفظ کی کارکردگی پر توجہ دیتے ہیں۔ دی مہر بند گیس سے موصل ڈھانچہ دھول، نمی اور ماحولیاتی حالات کے اثر کو کم کرنے میں مدد کرتا ہے۔ طویل مدتی سامان کی وشوسنییتا.
بنیادی ڈھانچے اور توانائی سے متعلقہ منصوبوں کے لیے استعمال شدہ مصنوعات فراہم کی گئی ہیں، جن میں ہائیڈرو پاور اسٹیشن، تیل شامل ہیں۔ اسٹوریج کی سہولیات اور نقل و حمل کے منصوبے۔ صارفین لچکدار C, F اور V فنکشنل کنفیگریشن کی قدر کرتے ہیں، جو سوئچ گیئر کو مختلف سوئچنگ، تحفظ اور تقسیم کی ضروریات کے مطابق ڈھالنے کی اجازت دیتا ہے۔
پروجیکٹ ایپلی کیشنز کی بنیاد پر، صارفین بنیادی طور پر Usune سوئچ گیئر کو اس کے کمپیکٹ ڈیزائن، قابل اعتماد کے لیے سراہتے ہیں۔ موصلیت کی کارکردگی، لچکدار ترتیب اور کم دیکھ بھال کی ضروریات۔ ماڈیولر ڈھانچہ مدد کرتا ہے۔ صارفین مختلف میڈیم وولٹیج ڈسٹری بیوشن سسٹم کے مطابق مناسب حل منتخب کرتے ہیں۔
Zhejiang Usune Electric Co., Ltd. ISO 9001 کوالٹی کے مطابق ایک جامع کوالٹی مینجمنٹ سسٹم قائم کیا ہے۔ مینجمنٹ سسٹم، ISO 14001 ماحولیاتی مینجمنٹ سسٹم اور ISO 45001 پیشہ ورانہ صحت اور حفاظت کا انتظام سسٹم
مارکیٹ کی مختلف ضروریات کو پورا کرنے کے لیے، Usune 24kV گیس سے موصل سوئچ گیئر متعلقہ IEC اور GB معیاری قسم سے گزر چکا ہے۔ ٹیسٹ کیا اور سی ای سرٹیفیکیشن حاصل کیا۔ مصنوعات کو سپورٹ کرنے کے لیے سخت کوالٹی کنٹرول کے طریقہ کار کے تحت تیار کیا جاتا ہے۔ عالمی میڈیم وولٹیج پاور ڈسٹری بیوشن ایپلی کیشنز کے لیے قابل اعتماد کارکردگی، حفاظت اور تعمیل۔
مخصوص محیطی درجہ حرارت کی حد -40 ° C سے +50 ° C ہے، اوسط درجہ حرارت 24 گھنٹے سے زیادہ نہیں 35°C
مخصوص رشتہ دار نمی 24 گھنٹوں کے اندر 95% سے زیادہ نہیں ہے اور ماہانہ بنیاد پر 90% سے زیادہ نہیں ہے۔ دی سازوسامان کو ایسے ماحول میں نصب کیا جانا چاہیے جس میں دھماکہ خیز یا corrosive گیس نہ ہو اور مخصوص جگہ کے اندر ہو۔ آلودگی کی سطح.
جی ہاں C، F اور V فنکشنل یونٹس کا انتخاب کسٹمر کے ڈسٹری بیوشن نیٹ ورک، سوئچنگ اور کے مطابق کیا جا سکتا ہے۔ تحفظ کی ضروریات. خصوصی آپریٹنگ ماحول کے لیے، صارفین کو پہلے متعلقہ حالات فراہم کرنا چاہیے۔ آرڈر کرنا تاکہ Usune مناسب ترتیب کا اندازہ کر سکے۔
پروڈکٹ ڈیزائن قابل اطلاق GB اور DL/T معیارات کا حوالہ دیتا ہے، بشمول لوڈ بریک سوئچز کا احاطہ کرنے کے تقاضے، سرکٹ بریکر، فیوز کے امتزاج، دھات سے منسلک سوئچ گیئر، انکلوژر پروٹیکشن، موصلیت کوآرڈینیشن اور ہائی وولٹیج سوئچ گیئر کے لیے عمومی تکنیکی ضروریات۔
Zhejiang Usune Electric Co., Ltd. مختلف بجلی کی تقسیم کے لیے درمیانے وولٹیج کے برقی آلات فراہم کرتا ہے۔ ضروریات 24kV گیس سے موصل سوئچ گیئر ایک کمپیکٹ بند ڈھانچے کو لچکدار C, F اور V کے ساتھ جوڑتا ہے۔ فنکشنل یونٹس، جو صارفین کو مخصوص نیٹ ورک کی ضروریات کے مطابق آلات کو ترتیب دینے کی اجازت دیتے ہیں۔
Usune خصوصی آپریٹنگ حالات کے لیے تکنیکی مواصلات کی بھی حمایت کرتا ہے۔ اعلی درجے کی ایپلی کیشنز کے لیے اونچائی، انتہائی درجہ حرارت یا دیگر غیر معیاری ماحولیاتی حالات، صارفین منصوبے کی تفصیلات فراہم کر سکتے ہیں۔ آرڈر کرنے سے پہلے تاکہ سامان کی ترتیب اور آپریٹنگ پیرامیٹرز کا صحیح اندازہ لگایا جا سکے۔
