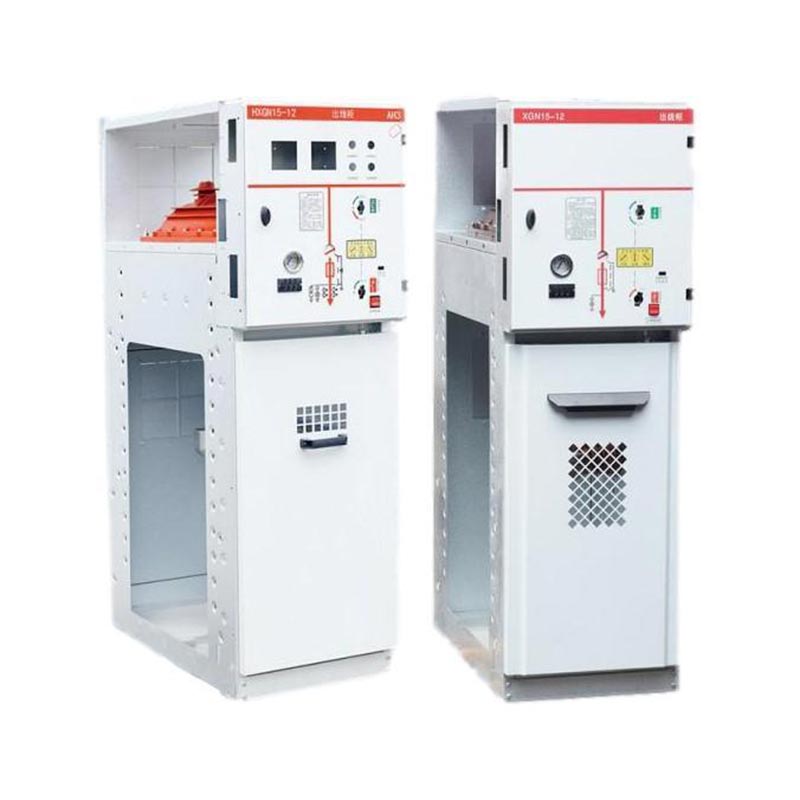

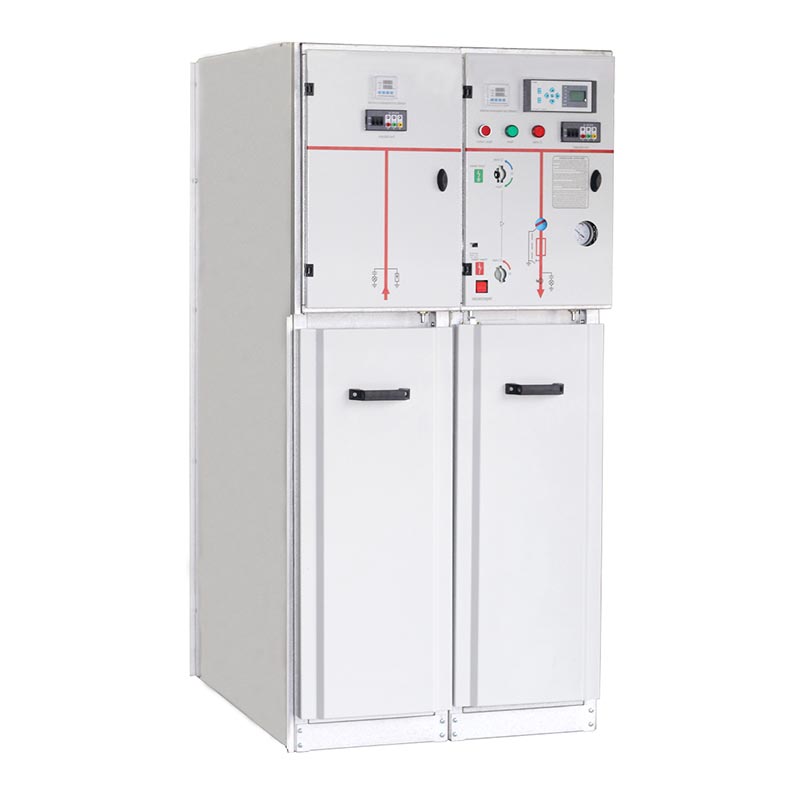

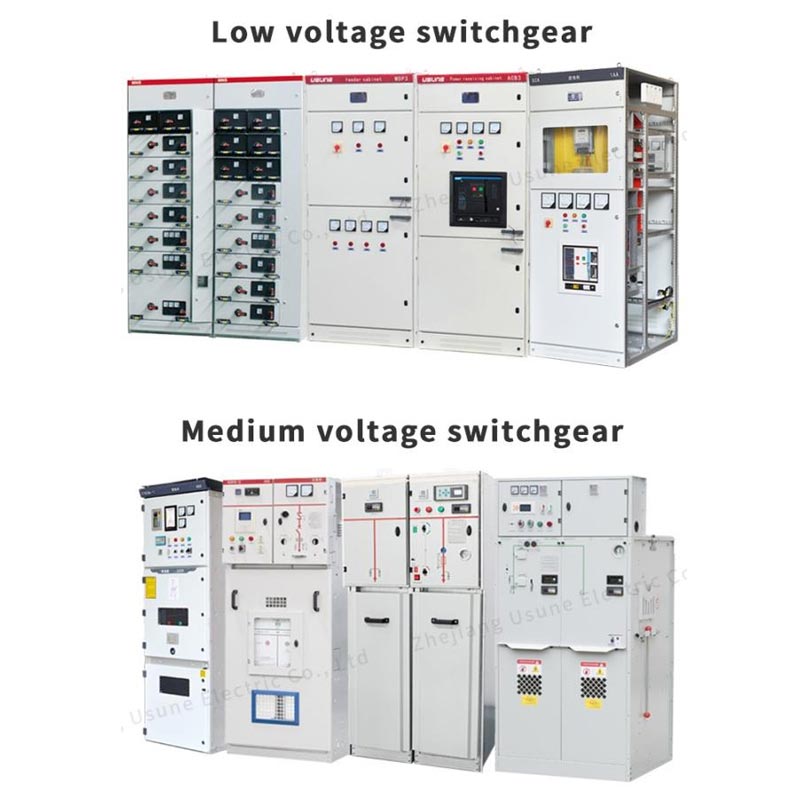

630a Sf6 رنگ مین یونٹ

USUNE 630a Sf6 رنگ مین یونٹ ایک اعلی کارکردگی والا میڈیم وولٹیج بجلی کی آزادانہ تقسیم کا سامان ہے۔ زیجیانگ یوسی الیکٹرک کمپنی لمیٹڈ کے ذریعہ تیار اور تیار کیا گیا (ایک پیشہ ور صنعت کار جو R&D کو مربوط کرتا ہے، بجلی کے آلات کی پیداوار اور فروخت)۔ اس پروڈکٹ میں باکس کی قسم کا فکسڈ میٹل بند ڈھانچہ ہے، استعمال کرتے ہوئے SF6 گیس بطور موصلیت اور آرک بجھانے والا میڈیم۔ SF6 گیس سے موصل سوئچ فیوز سے لیس، یہ بنیادی طور پر استعمال کیا جاتا ہے ثانوی ڈسٹری بیوشن نیٹ ورکس میں 36kV کی زیادہ سے زیادہ ریٹیڈ وولٹیج اور 630A کی ریٹیڈ کرنٹ کے ساتھ، بالکل موافقت پذیر AC 50/60Hz پاور سسٹم کی بجلی کی فراہمی کی ضروریات کے مطابق۔

چین کی برقی آلات کی صنعت میں ایک سرکردہ سپلائر کے طور پر، USUNE اعلیٰ معیار کی پیداوار کے فلسفے پر عمل پیرا ہے۔ یہ 630A SF6 رنگ مین یونٹ کمپنی کی معیاری فیکٹری میں تیار کیا گیا ہے، جہاں سخت کوالٹی کنٹرول ہے اجزاء سے لے کر تیار مصنوعات تک پورے عمل میں لاگو کیا جاتا ہے، مصنوعات کی وشوسنییتا کو یقینی بنانا اور مستقل مزاجی

بنیادی مصنوعات کی خصوصیات

1. کومپیکٹ اور ہلکا پھلکا ڈیزائن

630a SF6 رنگ مین یونٹ ایک کمپیکٹ ڈھانچہ اور ہلکا پھلکا ڈیزائن اپناتا ہے، مؤثر طریقے سے تنصیب کی جگہ کو بچاتا ہے۔ اور نقل و حمل اور تنصیب کے اخراجات کو کم کرنا۔ epoxy رال شیل ایک تنگ مہر فراہم کرتا ہے، یہ مناسب بناتا ہے جگہ کی تنگی والے منظرناموں کے لیے جیسے چھوٹے مشین رومز اور پہلے سے تیار شدہ سب سٹیشنز، سائٹ پر اضافہ درخواست کی لچک.

2. بہترین موصلیت اور آرک کو دبانے والی کارکردگی

بند کیسنگ SF6 گیس سے بھرا ہوا ہے، جو بہترین موصلیت اور آرک کو دبانے والی کارکردگی فراہم کرتا ہے۔ یہ ہے نمی اور آلودگی کے خلاف انتہائی مزاحم، سخت ماحول میں مستحکم آپریشن کی اجازت دیتا ہے۔ قریب دیکھ بھال سے پاک آپریشن، نمایاں طور پر بعد میں دیکھ بھال کے اخراجات کو کم کرتا ہے۔

3. سادہ آپریشن اور آسان تنصیب

630a SF6 رنگ مین یونٹ فرنٹ اینڈ کیبل کنکشن ڈیزائن کی خصوصیات رکھتا ہے، جس میں تمام کنٹرول فنکشنز سنٹرلائزڈ ہیں۔ فرنٹ پینل، آپریشن کے عمل کو آسان بناتا ہے اور آپریشن اور ڈیبگنگ میں سہولت فراہم کرتا ہے۔ اس کا ہلکا پھلکا اور کمپیکٹ ڈیزائن تنصیب کو زیادہ موثر بناتا ہے، جس سے تنصیب کے بعد تیزی سے تعیناتی ہوتی ہے۔

4. وافر لوازمات

مختلف لوازمات جیسے ریلے، ٹرانسفارمرز، اور سرج گرفتار کرنے والے مختلف اشیاء کو پورا کرنے کے لیے لیس ہو سکتے ہیں۔ بجلی کی تقسیم کے مختلف منظرناموں کی فعال ضروریات، مصنوعات کی موافقت اور عملییت کو بڑھانا۔

قابل اطلاق منظرنامے۔

USUNE 630a SF6 رنگ مین یونٹ صنعتی اور سول کیبل رِنگ نیٹ ورکس اور پاور سپلائی ٹرمینلز میں بڑے پیمانے پر استعمال ہوتا ہے۔ یہ چھوٹے ثانوی سب اسٹیشنوں، سوئچنگ اسٹیشنوں، شہری رہائشی بجلی کی تقسیم کے لیے خاص طور پر موزوں ہے، صنعتی اور کان کنی کے ادارے، شاپنگ مالز، ہوائی اڈے، سب ویز، ونڈ پاور جنریشن، ہسپتال، اسٹیڈیم، ریلوے، اور دیگر مقامات، مختلف حالات کے لیے قابل اعتماد بجلی کی فراہمی فراہم کرتے ہیں۔

آپریٹنگ حالات

مستحکم اور محفوظ آپریشن کو یقینی بنانے کے لیے، اس انگوٹھی کے مرکزی یونٹ میں سخت ماحولیاتی تقاضے ہیں، جیسا کہ:

- اونچائی: ≤1000mm
محیطی درجہ حرارت: -35℃～45℃
- رشتہ دار نمی: یومیہ اوسط 95٪ سے زیادہ نہیں؛ ماہانہ اوسط 90% سے زیادہ نہیں
- زلزلہ مزاحمت: زلزلے کی شدت 8 ڈگری سے زیادہ نہیں ہے۔
- ماحولیاتی تقاضے: شدید کمپن، اثر، آگ، کیمیائی سنکنرن، اور دھماکے کے خطرات سے پاک مقامات۔

تکنیکی پیرامیٹرز

سوئچ گیئر کا ڈھانچہ اور ترتیب

آپریٹنگ میکانزم

(1) ڈبل فنکشن سنگل اسپرنگ آپریٹنگ میکانزم: ٹائپ K

سوئچنگ فنکشن لیور یا موٹر کے ساتھ آزادانہ طور پر چلایا جاتا ہے۔
گراؤنڈ سوئچ فنکشن آپریٹنگ لیور کا استعمال کرتے ہوئے آزادانہ طور پر کھلتا اور بند ہوتا ہے، اور آپریٹنگ انرجی ایک کمپریشن اسپرنگ کے ذریعے فراہم کیا جاتا ہے، جو رابطہ کو بند کرنے یا منقطع کرنے کے لیے جاری کیا جاتا ہے۔

(2) ڈبل فنکشن ڈبل اسپرنگ آپریٹنگ میکانزم: ٹائپ اے

سوئچنگ فنکشن ایک لیور یا موٹر کے ذریعے آزادانہ طور پر چلایا جاتا ہے، اور آپریٹنگ انرجی فراہم کی جاتی ہے۔ کمپریشن اسپرنگ، جو رابطہ بند کرنے کے لیے جاری کیا جاتا ہے۔ بٹن کے ساتھ آزادانہ افتتاحی اور اختتامی آپریشن (0) یا ٹرپنگ یونٹ یا شنٹ ٹرپنگ ڈیوائس۔
گراؤنڈ سوئچ فنکشن آپریٹنگ لیور کے ساتھ آزادانہ طور پر کام کرتا ہے اور آپریٹنگ انرجی فراہم کی جاتی ہے۔ کمپریشن اسپرنگ، جو رابطے کو بند کرنے یا منقطع کرنے کے لیے جاری کیا جاتا ہے۔

(3) اختیاری اجزاء

ایک الیکٹرک آپریشن: AC 220V 110V؛ ڈی سی 220v 110v
معاون سوئچ
ایک شنٹ ٹرپ کوائل (ٹائپ اے میکانزم): AC 220V 110V؛ ڈی سی 220v 110v
ایک فیوز معاون اشارے سوئچ کو فیوز کرتا ہے۔
ارتھ فالٹ انڈیکیٹر

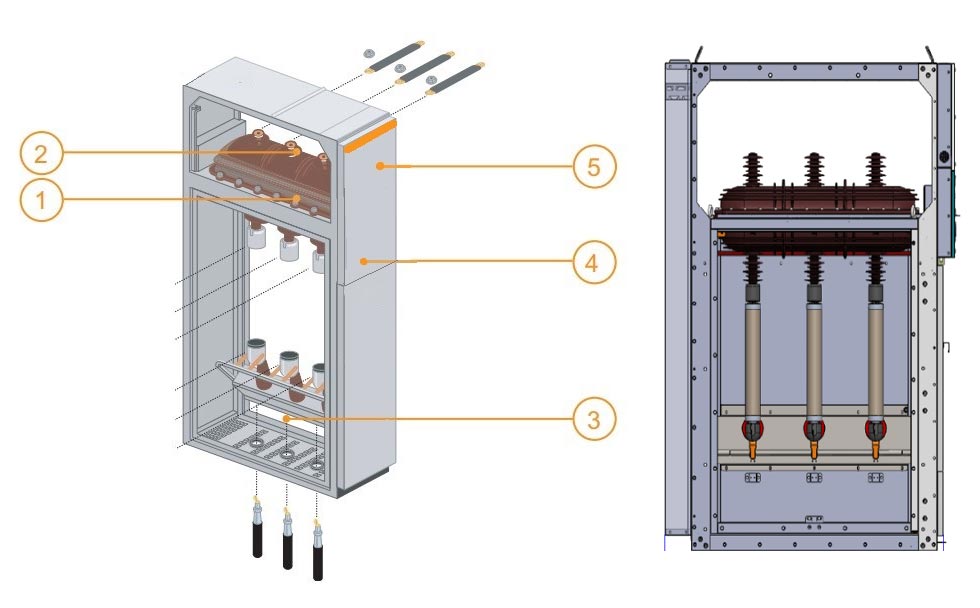

پروٹیکشن کیوبیکلز کو سوئچ اور فیوز کریں۔

1 SF6 سے بھرے انکلوژر میں سوئچ گیئر سوئچ اور ارتھنگ سوئچ۔
2 بس بار ایک ہی افقی جہاز میں، اس طرح بعد میں سوئچ بورڈ کی توسیع اور موجودہ آلات سے کنکشن کو فعال کرتے ہیں۔
3 سامنے کے ذریعے قابل رسائی کنکشن، نچلے سوئچ اور ارتھنگ سوئچ ٹرمینلز یا نچلے فیوز ہولڈر سے کنکشن۔ یہ کمپارٹمنٹ پروٹیکشن یونٹس کے لیے MV فیوز سے نیچے کی طرف آنے والے ارتھنگ سوئچ سے بھی لیس ہے۔
4 آپریٹنگ میکانزم میں وہ عناصر ہوتے ہیں جو سوئچ اور ارتھنگ سوئچ کو چلانے اور متعلقہ اشارے (مثبت وقفے) کو فعال کرنے کے لیے استعمال ہوتے ہیں۔
5 ٹرمینل بلاک کی کم وولٹیج کی تنصیب (اگر موٹر آپشن انسٹال ہے)، LV فیوز اور کمپیکٹ ریلے ڈیوائسز۔ اگر زیادہ جگہ درکار ہو تو پینل کی اونچائی بڑھائی جا سکتی ہے۔

① بس بار کا کمرہ
② مین سوئچ
③ کیبل روم
④ آپریٹنگ میکانزم، انٹر لاکنگ میکانزم اور کم پریشر کنٹرول روم

پوری سوئچ گیئر کیبنٹ کو اوپری اور نچلے دو یونٹوں میں تقسیم کیا جا سکتا ہے، کابینہ کے اوپری یونٹ میں بس روم، لوڈ سوئچ، آپریٹنگ میکانزم روم اور کم وولٹیج کا کمرہ، اور نچلا یونٹ کیبل سے الگ ہے۔ کمرہ پورے اوپری یونٹ کو تبدیل کیا جا سکتا ہے۔

◇ بس بار کا کمرہ

بس بار روم کابینہ کے اوپری حصے پر ترتیب دیا گیا ہے۔ بس بار روم میں، مین بس بار منسلک ہوتے ہیں۔ ایک ساتھ اور سوئچ گیئر کی پوری قطار کے ذریعے چلائیں۔

◇ لوڈ بریک سوئچ

سوئچ روم ایک SFG قسم کے سلفر ہیکسا فلورائیڈ لوڈ سوئچ سے لیس ہے۔ لوڈ سوئچ کا شیل بنایا گیا ہے۔ epoxy رال ڈالا جاتا ہے، سلفر ہیکسافلوورائیڈ (SF6) گیس سے بھرا ہوا ہے، اور شیل فراہم کیا جاتا ہے ایک مشاہداتی سوراخ کے ساتھ۔ سوئچ روم لیس کیا جا سکتا ہے

SF6 گیس کثافت میٹر کے ساتھ یا گاہک کی ضروریات کے مطابق الارم رابطہ کے ساتھ گیس کی کثافت۔

◇ کیبل روم

لوڈ سوئچ کیبنٹ میں ایک کشادہ کیبل روم ہے، جو بنیادی طور پر کیبل کنکشن کے لیے استعمال ہوتا ہے، تاکہ سنگل کور یا تھری کور کیبلز کو سب سے آسان غیر شیلڈ کیبل ہیڈ کا استعمال کرتے ہوئے جوڑا جاسکتا ہے، اور کافی جگہ بھی ہوسکتی ہے۔ بجلی گرانے والا، کرنٹ ٹرانسفارمر، لوئر گراؤنڈ سوئچ اور دیگر اجزاء کو ایڈجسٹ کریں۔ کے مطابق معیاری ڈیزائن، کابینہ کے دروازے میں ایک مشاہداتی کھڑکی اور حفاظتی انٹرلاک ڈیوائس ہے۔ کیبل روم نیچے پلیٹ سپورٹ بریکٹ کے ساتھ سیل کور اور مناسب سائز کیبل کلیمپ کے ساتھ۔ کیبل روم نیچے پلیٹ اور دروازے کا فریم ہو سکتا ہے ۔ کیبل کی تنصیب کی سہولت کے لیے ہٹا دیا گیا۔

◇ آپریٹنگ میکانزم، انٹر لاکنگ میکانزم اور کم پریشر کنٹرول روم

آپس میں بند میکانزم روم بھی ایک کنٹرول پینل کے طور پر کام کرتا ہے۔ کم وولٹیج والا کمرہ اسپرنگ سے چلنے والے کمرے سے لیس ہے۔ پوزیشن انڈیکیٹر اور مکینیکل انٹر لاکنگ ڈیوائس کے ساتھ میکانزم، اور معاون آلات سے بھی لیس کیا جا سکتا ہے رابطے، ٹرپ کوائلز، ایمرجنسی ٹرپ میکانزم، کیپسیٹیو لائیو ڈسپلے، کلیدی تالے اور الیکٹرک آپریٹنگ ڈیوائسز۔ ایک ہی وقت میں، کم دباؤ والے چیمبر کی جگہ کو کنٹرول لوپس، میٹر اور حفاظتی آلات سے بھی لیس کیا جاسکتا ہے۔ ریلے، اور 750 ملی میٹر چوڑی کابینہ میں مزید لوازمات کے لیے دو ایک جیسے کم دباؤ والے چیمبر ہیں۔

انکلوژر کنفیگریشن پیرامیٹر

آنے والا LBS

ٹریفو کی حفاظت

میٹرنگ

Cbog w/.meter

سی بی آؤٹ گوئنگ

آپریشن کی تفصیل

1. ہینڈل کا آپریشن: سوئچ گیئر کے سامنے کھڑے ہو کر، ہینڈل کے اوپری حصے کو پکڑ کر آگے کی طرف دھکیلیں، دوسرا ہاتھ گھومنے کے لیے ہینڈل کے سرے کو پکڑے ہوئے ہے۔
2. اس بات کو یقینی بنائیں کہ بجلی کی فراہمی سے پہلے کیبنٹ کا دروازہ ٹھیک سے بند کر دیا گیا ہے یا گراؤنڈ کرنے سے الگ کر دیا گیا ہے۔
3. پاور آن اور پاور آف کرنے سے پہلے سوئچ پریشر گیج کو چیک کرنا ضروری ہے۔

پاور آن

1. تصدیق کریں کہ کیبنٹ کا دروازہ بند ہے۔ ہینڈل کو اوپری آپریٹنگ ہول میں داخل کریں اور بریک کو الگ کرنے کی آواز سننے کے لیے 180° تک گھڑی کی سمت گھمائیں۔ پینل کا مرکزی اشارہ پوزیشن میں ہے۔ نیچے کا دروازہ بند ہے اور گراؤنڈنگ سوئچ آف ہے۔
2. آپریٹنگ ہینڈل کو نچلے آپریٹنگ ہول میں داخل کریں اور بند ہونے والی آواز سننے کے لیے 180° تک گھڑی کی سمت گھمائیں۔ پینل کا مرکزی اشارے D پوزیشن میں ہے؛ سوئچ آن ہو جائے گا، اور پھر بجلی کی فراہمی کا کام مکمل ہو جائے گا۔

بجلی بند

1. سوئچ آف کریں: آپریٹنگ ہینڈل کو نچلے آپریٹنگ سوراخ میں داخل کریں اور سننے کے لیے 180° تک گھڑی کی مخالف سمت میں گھمائیں۔ بریک آواز کو الگ کرنا (اگر بٹن ہے تو براہ راست استعمال کا بٹن)؛ پینل کا مرکز پوزیشن میں ہے، پھر سوئچ بند ہو جائے گا.
2. چیک کریں کہ آیا لائیو ڈسپلے باہر ہے اس بات کو یقینی بنانے کے لیے کہ کیبل روم برقی طور پر غیر جانبدار ہے؛ آپریٹنگ ہینڈل داخل کریں اوپری آپریٹنگ ہول میں اور بند ہونے والی آواز سننے کے لیے گھڑی کی سمت 180° تک گھمائیں؛ کا مرکزی اشارے پینل پوزیشن میں ہے اور نچلا دروازہ کھلا ہے؛ گراؤنڈنگ سوئچ بند ہے اور پھر بجلی میں رکاوٹ کا آپریشن مکمل ہو گیا ہے.

نقل و حمل اور اسٹوریج

جب سوئچ کیبنٹ نیچے کی پلیٹ پر لگائی جاتی ہے، تو اسے فورک لفٹ کے ذریعے بیلچہ بنایا جا سکتا ہے۔ جب یہ نچلے حصے میں طے نہیں ہوتا ہے۔ پلیٹ، سوئچ کیبنٹ کو لہرایا جانا چاہیے یا مجموعی طور پر لے جانا چاہیے، لیکن اسے کسی بھی وقت عمودی طور پر منتقل کیا جانا چاہیے۔ اور کابینہ کے اجزاء کو پہنچنے والے نقصان سے بچنے کے لیے اسے الٹنا نہیں چاہیے۔ سوئچ گیئر (یہاں تک کہ بیرونی پیکیجنگ کے ساتھ بھی) ایک طویل وقت کے لئے باہر ذخیرہ نہیں کیا جانا چاہئے.

دیکھ بھال

◇ رنگ کی کابینہ عام حالات میں تین سال کے لیے دیکھ بھال سے پاک ہے۔

◇ لوڈ سوئچ کے سنگل اسپرنگ اور ڈبل اسپرنگ آپریٹنگ میکانزم دیکھ بھال سے پاک ہیں اور ایسا نہیں کرتے کسی بھی چکنا کرنے کی ضرورت ہے.

◇ ریلے پروٹیکشن ڈیوائس میں ڈالے جانے سے پہلے مینوفیکچرر کی ضروریات کے مطابق جانچ کی جائے گی۔ آپریشن

◇ رنگ نیٹ ورک کابینہ کی بحالی کا سائیکل عام طور پر سال میں ایک بار ہوتا ہے، اور مخصوص دیکھ بھال کے اقدامات مندرجہ ذیل کے طور پر کیا جائے گا:
(1) تمام برقی کنکشن (مین بس، سوئچز، کیبلز، میٹرنگ کے آلات) کو تنصیب کی ہدایات کی ضروریات.
(2) تمام اجزاء کو ویکیوم کریں (مین سوئچ، معاون سوئچ، ٹرپ میکانزم، موٹر وغیرہ) اور ظاہری شکل معائنہ
(3) گراؤنڈ سوئچ سمیت تمام سوئچز پر ایک ہی بند/کھولنے کا آپریشن کریں۔
(4) برقی ترتیب کے لیے معاون کنٹرول پاور سپلائی کو آن کریں (ریموٹ کنٹرول سگنل نہ دیں) آپریشن

سامان کا آرڈر دیں۔

جب سوئچ کیبنٹ فیکٹری سے نکلے گی تو درج ذیل دستاویزات اور منسلکات کابینہ کے حوالے کر دیے جائیں گے۔

◇ پروڈکٹ کوالیفائیڈ سرٹیفکیٹ
◇ مصنوعات کے استعمال کی ہدایات
◇ پروڈکٹ انجینئرنگ ڈیزائن ڈیٹا
◇ کابینہ کے لوازمات کو تبدیل کریں:
◇ ہر بڑھتے ہوئے مجموعہ ایک لوڈ سوئچ آپریٹنگ ہینڈل سے لیس ہے۔

مصنوعات کا آرڈر دیتے وقت صارفین کو درج ذیل معلومات فراہم کرنی چاہئیں:

◇ مین سرکٹ وائرنگ سکیم اور خصوصی تکنیکی ضروریات
◇ سوئچ گیئر کی تنصیب کا منصوبہ۔
◇ سوئچ کیبنٹ کے اجزاء ماڈل کی وضاحتیں اور معاون لوپ، کنٹرول لوپ اسکیمیٹک ڈایاگرام (اگر ضروری)
◇ تحریری معلومات کے لیے دیگر خصوصی درخواستیں۔
