صنعتی پاور سسٹمز کی مسلسل ترقی کے ساتھ، پاور پلانٹس اور برقی سہولیات کو آلات کی دیکھ بھال کے دوران بجلی کی تنہائی کے لیے محفوظ اور زیادہ قابل اعتماد حل کی ضرورت ہوتی ہے۔ہائی وولٹیج منقطع کرنے والے سوئچزقابل اعتماد تنہائی فراہم کرکے اور دیکھ بھال کی کارکردگی کو بہتر بنا کر برقی حفاظت کو یقینی بنانے میں ایک اہم کردار ادا کریں۔
GN22-6 سیریز انڈور ہائی وولٹیج منقطع سوئچ ایک نئی نسل کا ہائی وولٹیج الیکٹریکل ڈیوائس ہے جسے میڈیم وولٹیج پاور سسٹمز کے لیے تیار کیا گیا ہے۔ اعلی درجے کی مکینیکل ٹرانسمیشن ٹیکنالوجی، آپٹمائزڈ رابطہ ڈھانچے، اور اعلی طاقت کے کنڈکٹیو اجزاء کو یکجا کرکے، GN22-6 سیریز بڑے پاور پلانٹس اور صنعتی برقی ایپلی کیشنز کے لیے قابل اعتماد تنہائی کی کارکردگی فراہم کرتی ہے۔
GN22-6 انڈور ہائی وولٹیج منقطع سوئچ بنیادی طور پر بڑے پاور پلانٹس اور برقی نظاموں میں آلات کے معائنہ اور دیکھ بھال کے دوران بجلی کی فراہمی کو الگ کرنے کے لیے استعمال کیا جاتا ہے۔ پروڈکٹ کو تین آزاد سنگل پول یونٹس یا ایک مربوط تھری پول اسمبلی کے طور پر ترتیب دیا جا سکتا ہے، جو پاور سسٹم کی مختلف ضروریات کے لیے لچکدار تنصیب کے اختیارات فراہم کرتا ہے۔
منقطع ہونے والا سوئچ اور اس کا مماثل آپریٹنگ میکانزم GB 1985 (متبادل کرنٹ) کی تعمیل کرتا ہے۔ہائی وولٹیج منقطع کرنے والے سوئچزاور ارتھنگ سوئچز)، قابل اعتماد کارکردگی اور ہائی وولٹیج برقی آلات کے معیارات کے ساتھ مطابقت کو یقینی بنانا۔
| آئٹم | تکنیکی ضرورت |
|---|---|
| اونچائی | ≤1000 میٹر |
| محیطی درجہ حرارت | -25℃ ~ +40℃ |
| رشتہ دار نمی | ≤90% (+25℃ پر) |
| تنصیب کا ماحول | کوئی شدید سنکنرن گیس، نمک کی دھند، دھول، دھماکہ خیز یا کٹاؤ کرنے والا مادہ نہیں |
| کمپن کی حالت | بار بار شدید کمپن نہیں ہے۔ |

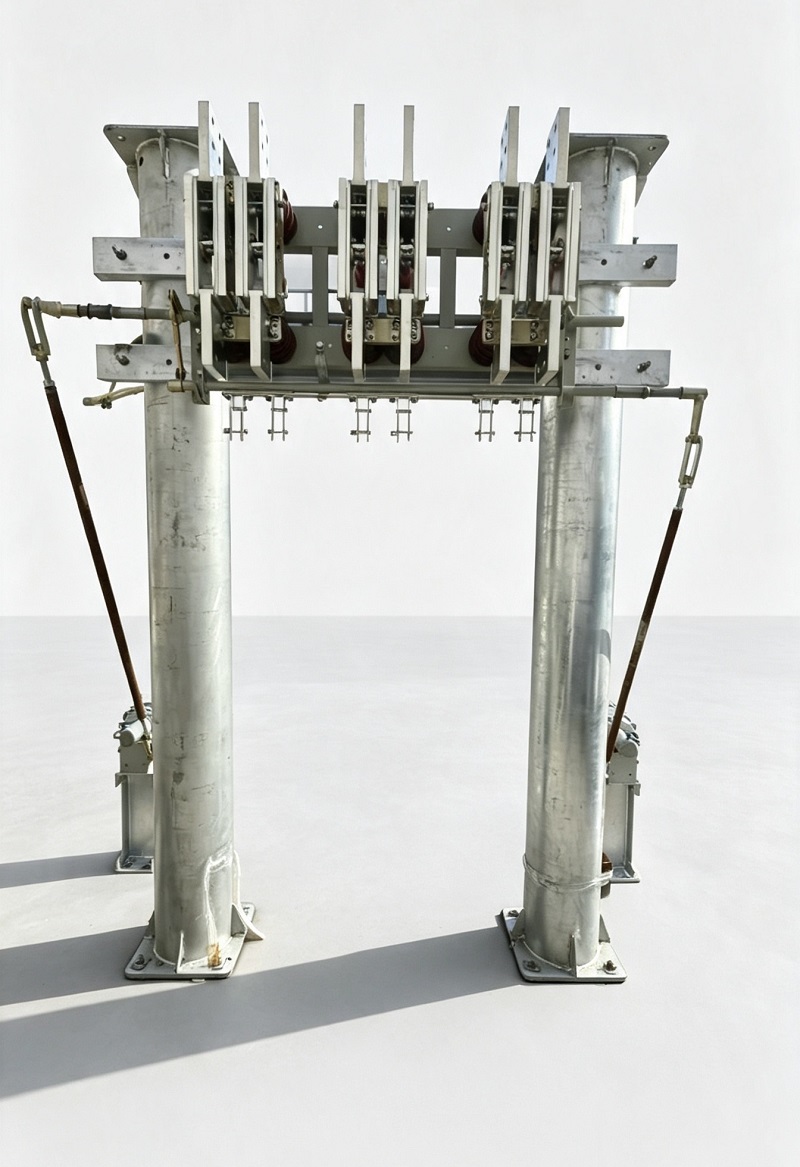

GN22-6 سیریز تین قطبی چاقو بلیڈ کی ساخت کو اپناتی ہے۔ ہر قطب کے کنڈکٹیو اجزاء کو پوسٹ انسولیٹروں یا بشنگ انسولیٹروں کے ذریعے بیس فریم پر فکس کیا جاتا ہے، جس سے مستحکم مکینیکل سپورٹ اور برقی موصلیت کی کارکردگی کو یقینی بنایا جاتا ہے۔
سوئچ بلیڈز موٹی ہوئی تانبے کی پلیٹوں سے درست مشینی ٹیکنالوجی کے ساتھ تیار کی جاتی ہیں، جس سے سطح کے معیار اور ترسیلی اجزاء کی برقی چالکتا بہتر ہوتی ہے۔ آپٹمائزڈ رابطہ ڈھانچہ قابل اعتماد کنکشن کی کارکردگی فراہم کرتا ہے اور آپریشن کے دوران خود کو صاف کرنے کی صلاحیت فراہم کرتا ہے، جس سے رابطے کی مزاحمت کو کم کرنے اور سروس کے استحکام کو بہتر بنانے میں مدد ملتی ہے۔
روائتی منقطع سوئچ میکانزم سے مختلف، GN22-6 سیریز ایک خاص طور پر ڈیزائن کردہ دو قدمی بند کرنے اور تالا لگانے کے طریقہ کار کو اپناتی ہے تاکہ زیادہ رابطہ دباؤ اور آپریٹنگ ٹارک کے درمیان مشترکہ چیلنج کو حل کیا جا سکے۔

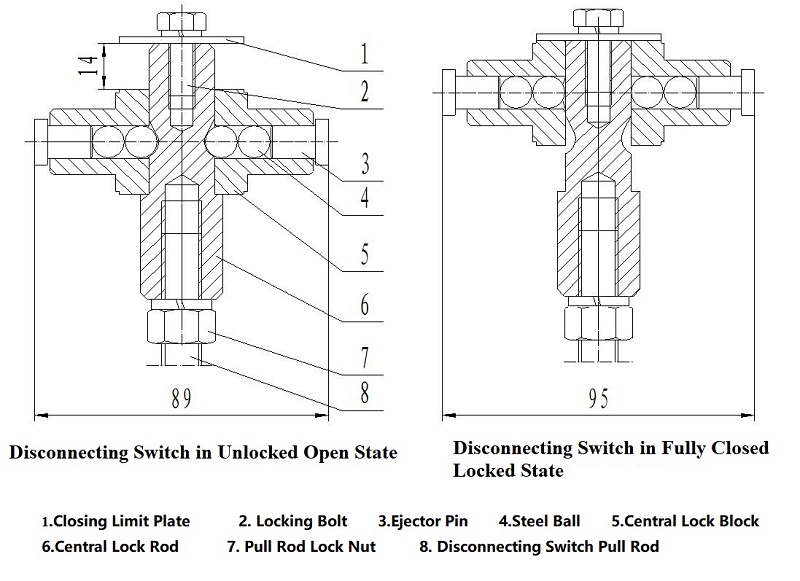

مین شافٹ کی پہلی 80° گردش کے دوران، سوئچ بلیڈ مکمل طور پر کھلی پوزیشن سے ابتدائی بند پوزیشن کی طرف بڑھ جاتا ہے۔
مندرجہ ذیل 10° گردش کے دوران، لاکنگ بلاک میکانزم سینٹرل لاکنگ راڈ، سٹیل بالز، اور ایجیکٹر پنوں کو چلاتا ہے۔ مقناطیسی لاک پلیٹیں لیور کے ڈھانچے کے ذریعے طاقت کو بڑھاتی ہیں، زور کو تقریباً 5.5 گنا بڑھاتی ہیں اور سوئچ بلیڈ پر مضبوط رابطہ دباؤ پیدا کرتی ہیں۔
یہ جدید ڈھانچہ فراہم کرتا ہے:
GN22-6 سیریز مختلف ریٹیڈ موجودہ ضروریات کو سپورٹ کرتی ہے، جو اسے ہائی کرنٹ پاور ڈسٹری بیوشن اور مینٹیننس آئسولیشن ایپلی کیشنز کے لیے موزوں بناتی ہے۔
| ماڈل | شرح شدہ وولٹیج (kV) | زیادہ سے زیادہ آپریٹنگ وولٹیج (kV) | 1-منٹ پاور فریکوئنسی وولٹیج (kV) کا سامنا | شرح شدہ موجودہ (A) | متحرک استحکام کرنٹ (kA) | 3s تھرمل استحکام کرنٹ (kA) |
|---|---|---|---|---|---|---|
| GN22-6/3150-50 | 6 | 7.2 | 42 | 3150 | 125 | 50 |
| GN22-6/4000-40 | 6 | 7.2 | 42 | 4000 | 100 | 40 |
| GN22-6/5000-63 | 6 | 7.2 | 42 | 5000 | 160 | 63 |
| GN22-6/6300-100 | 6 | 7.2 | 42 | 6300 | 250 | 100 |
| GN22-6/8000-100 | 6 | 7.2 | 42 | 8000 | 250 | 100 |
نوٹ: GN22-10 فلیٹ ماونٹڈ قسم کی نمائندگی کرتا ہے۔ سی دیوار کی قسم کی نمائندگی کرتا ہے۔ D ارتھنگ کی قسم کی نمائندگی کرتا ہے۔
GN22-6 منقطع سوئچ افقی، عمودی، اور مائل تنصیب کے طریقوں کی حمایت کرتا ہے، جس سے مختلف برقی نظاموں میں لچکدار انضمام کی اجازت ملتی ہے۔
ہم آہنگ آپریٹنگ میکانزم میں شامل ہیں:
| ریٹیڈ کرنٹ | زیادہ سے زیادہ آپریٹنگ ٹارک |
|---|---|
| 2000A | <145 N·m |
| 3150A | <180 N·m |
| 4000A | <200 N·m |
| 5000A | <250 N·m |
| 6300A | <300 N·m |
| 8000A | <350 N·m |
مستحکم کارکردگی کو برقرار رکھنے کے لیے، کمیشن کے بعد باقاعدہ معائنہ اور دیکھ بھال کی جانی چاہیے۔ تجویز کردہ بحالی کے طریقہ کار میں شامل ہیں:
| جزو | تجویز کردہ مواد |
|---|---|
| حرکت پذیر اجزاء | ZG-1 چکنا چکنائی |
| سطح کے تحفظ سے رابطہ کریں۔ | SYB1607 صنعتی پٹرولیم |
چونکہ برقی نظام اعلیٰ صلاحیت اور بہتر وشوسنییتا کی طرف ترقی کرتا جا رہا ہے، اعلی درجے کی منقطع سوئچ ٹیکنالوجی بجلی کی حفاظت اور آلات کی دیکھ بھال کے لیے تیزی سے اہم ہو گئی ہے۔
اعلی موجودہ صلاحیت، بہتر رابطے کے ڈھانچے، اور قابل اعتماد مکینیکل ڈیزائن کے ساتھ، GN22-6 انڈور ہائی وولٹیج منقطع کرنے والا سوئچ پاور پلانٹس، سب سٹیشنوں اور صنعتی برقی نظاموں کے لیے ایک قابل اعتماد تنہائی کا حل فراہم کرتا ہے۔
آپریشنل سیفٹی اور آلات کی بھروسے کو بہتر بنا کر، GN22-6 سیریز میڈیم وولٹیج پاور انفراسٹرکچر کی جدید کاری اور مستحکم ترقی کی حمایت کرتی ہے۔
