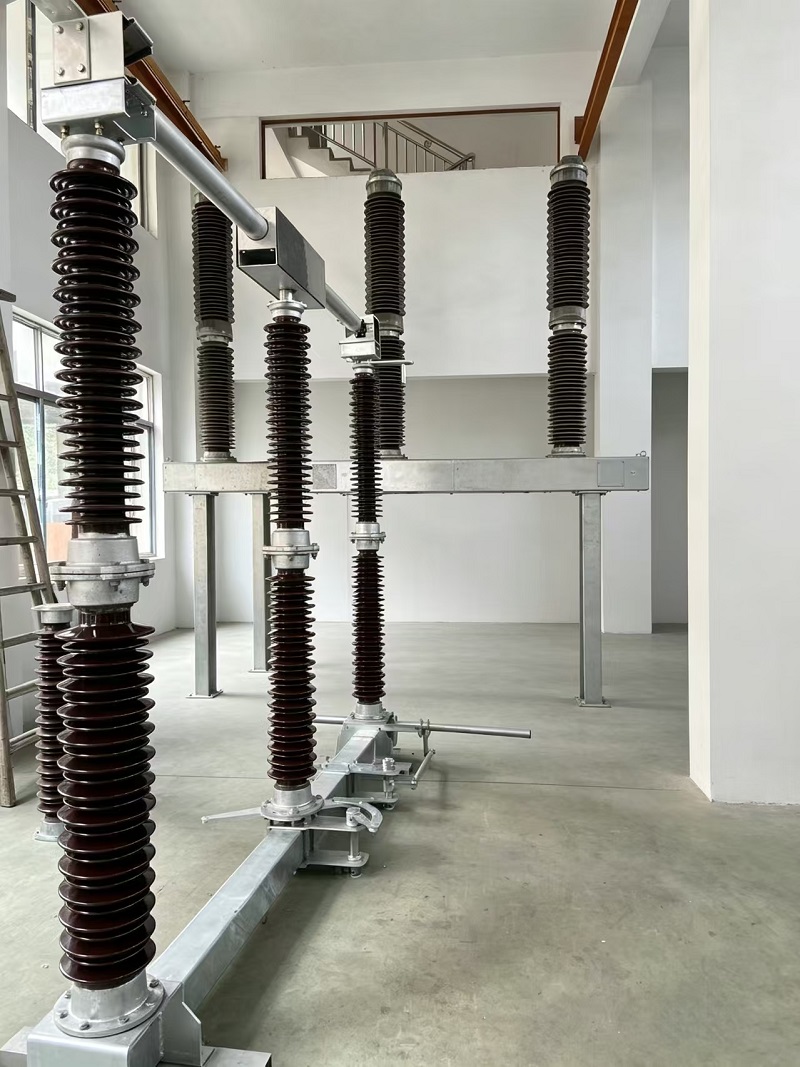

دی220kV منقطع سوئچایک ہائی وولٹیج آؤٹ ڈور آئسولیشن ڈیوائس ہے جسے 220kV AC پاور ٹرانسمیشن سب سٹیشنز کے لیے ڈیزائن کیا گیا ہے۔ یہ بنیادی طور پر برقی سرکٹس کو الگ تھلگ کرنے، ایک نظر آنے والا حفاظتی رابطہ منقطع نقطہ فراہم کرنے، اور ہائی وولٹیج کے سامان کے لیے محفوظ دیکھ بھال کے کاموں کو یقینی بنانے کے لیے استعمال ہوتا ہے۔
چین میں ایک پیشہ ور ہائی وولٹیج سب سٹیشن سازوسامان بنانے والے کے طور پر، ہم قابل اعتماد 220kV ڈس کنیکٹ سوئچ حل فراہم کرتے ہیں جس میں مستحکم برقی کارکردگی، مضبوط بیرونی موافقت، اور بین الاقوامی معیارات کی تعمیل ہوتی ہے۔ پروڈکٹ کو IEC 62271-102 کی ضروریات کے مطابق ڈیزائن کیا گیا ہے اور بڑے پیمانے پر پاور ٹرانسمیشن اور ڈسٹری بیوشن سسٹم میں لاگو کیا جاتا ہے۔
عام آپریشن کے دوران،220kV منقطع سوئچریٹیڈ کرنٹ لگاتار لے جاتا ہے۔ جب دیکھ بھال کی ضرورت ہوتی ہے، تو یہ کھلنے کے بعد واضح طور پر نظر آنے والی الگ تھلگ خلا پیدا کرتا ہے، جس سے آپریٹرز کو بہاؤ برقی آلات کا محفوظ طریقے سے معائنہ اور مرمت کرنے کی اجازت ملتی ہے۔
منقطع سوئچ بغیر لوڈ کرنٹ سوئچنگ آپریشنز کے لیے ڈیزائن کیا گیا ہے اور سب اسٹیشن آپریشن کی حفاظت کو بہتر بنانے کے لیے سرکٹ بریکرز اور ارتھنگ سوئچز کے ساتھ مل کر کام کرتا ہے۔
مکمل 220kV ڈس کنیکٹر تین فیز مین ڈھانچے پر مشتمل ہے، معاون انسولیٹر، کنڈکٹیو سسٹم، اسٹیل بیس فریم، اور موٹر سے چلنے والے آپریٹنگ میکانزم۔ ہر جزو کو ہائی وولٹیج کے حالات میں طویل مدتی آؤٹ ڈور آپریشن کے لیے بہتر بنایا گیا ہے۔
conductive رابطے اعلی کثافت چاندی چڑھایا تانبے مرکب مواد کا استعمال کرتے ہوئے تیار کیا جاتا ہے. یہ ڈیزائن مؤثر طریقے سے رابطے کی مزاحمت کو کم کرتا ہے، مسلسل آپریشن کے دوران درجہ حرارت میں اضافے کو کم کرتا ہے، اور برقی چالکتا اور سروس کی وشوسنییتا کو بہتر بناتا ہے۔
معاون انسولیٹر اعلی درجے کے ایلومینا چینی مٹی کے برتن یا اختیاری جامع سلیکون ربڑ کے مواد سے تیار کیے جاتے ہیں۔ موصلیت کا ڈھانچہ بہترین برقی طاقت اور ماحولیاتی مزاحمت فراہم کرتا ہے، بیرونی سب اسٹیشنوں میں مستحکم آپریشن کو یقینی بناتا ہے۔
بیس فریم مضبوط سنکنرن مزاحمت کے ساتھ ہاٹ ڈِپ جستی سٹیل کا ڈھانچہ اپناتا ہے۔ یہ طویل مدتی بیرونی تنصیب کے لیے موزوں ہے اور مختلف موسمی حالات میں مکینیکل طاقت کو برقرار رکھنے میں مدد کرتا ہے۔
220kV آؤٹ ڈور ڈسکنیکٹ سوئچ موٹر سے چلنے والے آپریٹنگ میکانزم سے لیس ہے، جبکہ مینوئل ایمرجنسی آپریشن بھی دستیاب ہے۔ مکینزم باکس کو IP54 تحفظ کی درجہ بندی کے ساتھ ڈیزائن کیا گیا ہے تاکہ دھول اور پانی کے داخلے سے تحفظ کو بہتر بنایا جا سکے۔
آپریٹنگ میکانزم میں معاون رابطے شامل ہیں جو ریموٹ مانیٹرنگ سسٹم کے لیے پوزیشن فیڈ بیک سگنل فراہم کرتے ہیں۔ یہ آپریٹرز کو جدید سب سٹیشنوں میں موثر طریقے سے سوئچ کی حیثیت کو چیک کرنے کی اجازت دیتا ہے۔
منقطع سوئچ کو سرکٹ بریکرز اور ارتھنگ سوئچز کے ساتھ مربوط کیا جا سکتا ہے تاکہ غلط کاموں کو روکا جا سکے۔ سیفٹی انٹر لاکنگ سسٹم اس بات کو یقینی بناتا ہے کہ:
| پروڈکٹ کی قسم | آؤٹ ڈور ہائی وولٹیج منقطع سوئچ |
| شرح شدہ وولٹیج | 252kV |
| شرح شدہ تعدد | 50Hz |
| ریٹیڈ مسلسل کرنٹ | 1250A/2000A/2500A |
| قلیل وقت کا سامنا کرنٹ (3s) | 40kA / 50kA |
| کرنٹ کا مقابلہ کرنے والی چوٹی | 100kA / 125kA |
| آپریٹنگ طریقہ | دستی ہنگامی آپریشن کے ساتھ موٹر سے چلنے والا آپریشن |
| میکانزم باکس پروٹیکشن | IP54 |
| قابل اطلاق معیار | IEC 62271-102 |
220kV منقطع سوئچ بڑے پیمانے پر ہائی وولٹیج پاور ٹرانسمیشن سسٹم میں استعمال ہوتا ہے، بشمول:
قابل اعتماد تنہائی کی کارکردگی اور مضبوط ماحولیاتی موافقت کے ساتھ، یہ سامان جدید پاور سسٹم کے محفوظ اور مستحکم آپریشن کی حمایت کرتا ہے۔
220kV ڈس کنیکٹر بیرونی تنصیب کے لیے ڈیزائن کیا گیا ہے اور مختلف ماحولیاتی حالات میں قابل اعتماد طریقے سے کام کر سکتا ہے۔
مصنوعات کو مختلف پراجیکٹ کی ضروریات کے مطابق اپنی مرضی کے مطابق بنایا جا سکتا ہے، بشمول موصلیت کے حل، آپریٹنگ میکانزم، اور ماحولیاتی موافقت کی خصوصیات۔
ہائی وولٹیج سب سٹیشن کے سازوسامان کے ایک تجربہ کار چین مینوفیکچرر کے طور پر، ہم قابل اعتماد اور حسب ضرورت پاور ٹرانسمیشن حل فراہم کرنے پر توجہ دیتے ہیں۔ ہمارا 220kV ڈس کنیکٹ سوئچ جدید پاور سسٹمز کی متقاضی ضروریات کو پورا کرنے کے لیے جدید ساختی ڈیزائن، پائیدار مواد، اور سخت کوالٹی کنٹرول کو یکجا کرتا ہے۔
IEC کے معیارات، لچکدار ترتیب کے اختیارات، اور پیشہ ورانہ تکنیکی معاونت کے ساتھ، ہمارا 220kV ڈس کنیکٹر محفوظ تنہائی اور ہائی وولٹیج سب سٹیشنوں کے موثر آپریشن کے لیے ایک قابل اعتماد حل فراہم کرتا ہے۔
