انڈور ہائی وولٹیج ویکیوم سرکٹ بریکر

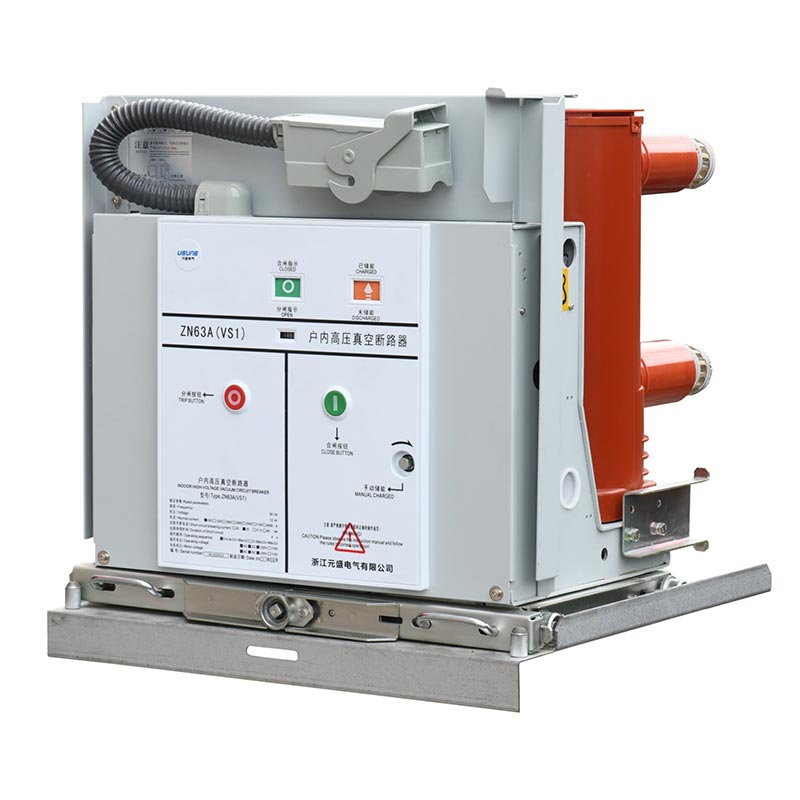

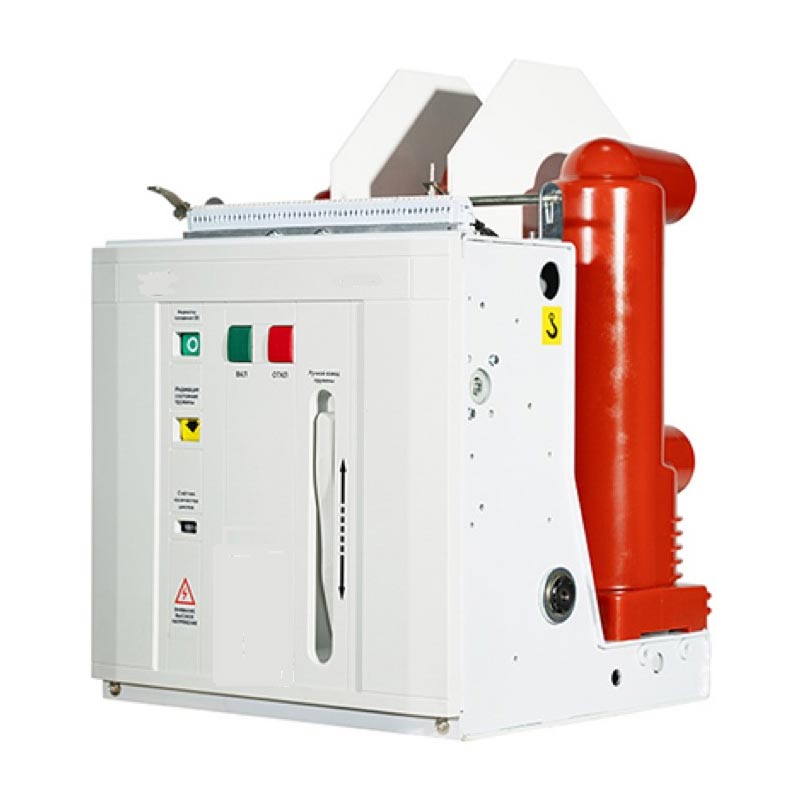

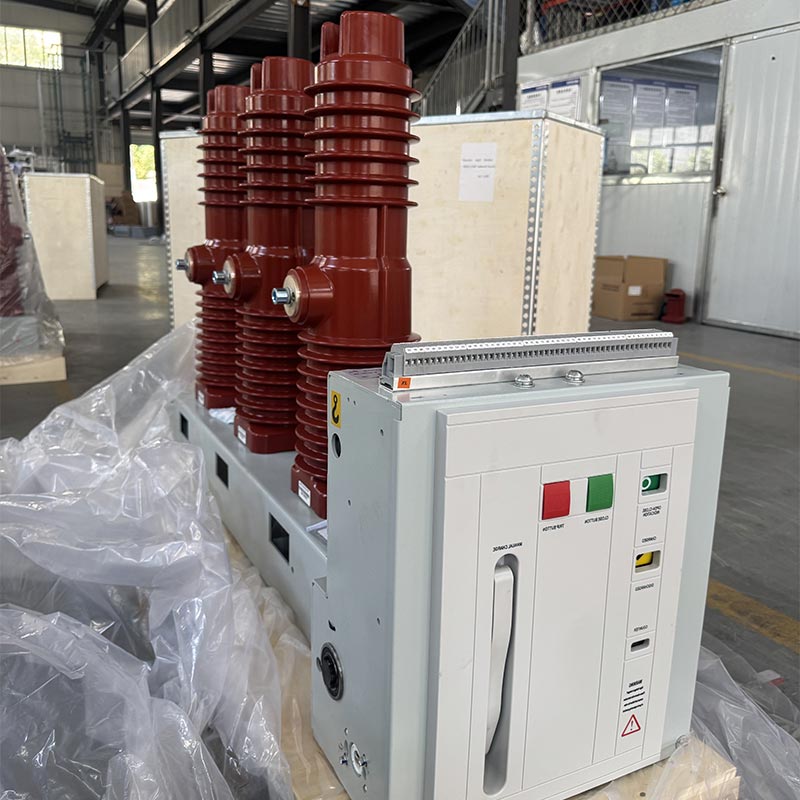

Usune VS1(ZN63)-12 سیریز انڈور ہائی وولٹیج ویکیوم سرکٹ بریکر ایک بنیادی برقی تحفظ اور کنٹرول ہے۔ 12kV پاور سسٹم کے لیے ڈیوائس۔ موسم بہار سے چلنے والے میکانزم اور سرکٹ بریکر باڈی کا مربوط ڈیزائن انٹرمیڈیٹ ٹرانسمیشن لنکس کو کم کرتا ہے، توانائی کی کھپت اور شور کو کم کرتا ہے، اور مصنوعات کے آپریشنل کو بہتر بناتا ہے۔ وشوسنییتا مرکزی سرکٹ اٹوٹ مضبوطی والے کھمبے کا استعمال کرتا ہے، سرکٹ بریکر کے چھوٹے پن کو حاصل کرتا ہے، ماحولیاتی موافقت اور خدمت زندگی کو بڑھانا، اور زیادہ تر منظرناموں میں دیکھ بھال سے پاک آپریشن کو فعال کرنا۔

مصنوعات کے فوائد

1. اعلی وشوسنییتا

ویکیوم انٹرپرٹر طولانی طور پر ایپوکسی رال اے پی جی کے ساتھ بنے ایک نلی نما موصل سلنڈر کے اندر نصب کیا جاتا ہے، بہترین کری پیج مزاحمت فراہم کرتا ہے اور مؤثر طریقے سے دھول کے جمع ہونے اور بیرونی مداخلت کو روکتا ہے۔ یہ مرطوب اور بہت زیادہ آلودہ ماحول میں بھی مستحکم طریقے سے کام کر سکتا ہے۔

2. لچکدار ترتیب

اسے ایک فکسڈ انسٹالیشن یونٹ کے طور پر ڈیزائن کیا جا سکتا ہے یا دراز یونٹ بنانے کے لیے ایک سرشار ایکچیویٹر سے لیس کیا جا سکتا ہے۔ یہ بالکل KYN28A-12 (GZS) قسم کے سینٹر ماونٹڈ دراز قسم کے سوئچ گیئر سے میل کھاتا ہے۔ مقررہ قسم میں بھی استعمال کیا جا سکتا ہے XGN سیریز فکسڈ سوئچ گیئر۔

3. بار بار آپریشن کے لئے قابل اطلاق

ویکیوم رکاوٹ کے منفرد فوائد سے فائدہ اٹھاتے ہوئے، یہ خاص طور پر ایسے حالات کے لیے موزوں ہے جن کی ضرورت ہوتی ہے۔ ریٹیڈ آپریٹنگ کرنٹ پر بار بار آپریشن اور شارٹ سرکٹ کرنٹ کی بار بار رکاوٹ، مضبوط پیشکش عملییت

4. معیار کے ساتھ تعمیل

GB/T1984-2014 "ہائی وولٹیج سرکٹ بریکرز"، JB3855-1996 "3.6~40.5kV انڈور ہائی وولٹیج پر سختی سے عمل کرتا ہے ویکیوم سرکٹ بریکرز، DL/T403-2000 "12~40.5kV ویکیوم سرکٹ بریکر تکنیکی حالات کو ترتیب دیتے ہیں"، اور IEC62271-100:2008 معیارات، مستند معیار کی یقین دہانی کو یقینی بنانا۔

تکنیکی پیرامیٹرز

ساخت اور فنکشن

1. مجموعی ساخت

Usune VS1(ZN63)-12 انڈور ہائی وولٹیج ویکیوم سرکٹ بریکر آپریٹنگ کے ساتھ ایک مربوط ڈھانچہ اپناتا ہے۔ میکانزم اور آرک بجھانے والے چیمبر کے سامنے اور پیچھے کا اہتمام کیا گیا ہے۔ اہم conductive سرکٹ ایک تین مرحلے ہے فرش پر نصب ڈھانچہ. یہ منفرد ڈیزائن آرک بجھانے والے چیمبر پر دھول کے جمع ہونے کو نمایاں طور پر کم کرتا ہے۔ سطح، ویکیوم آرک بجھانے والے چیمبر کو بیرونی عوامل سے متاثر ہونے سے روکتی ہے۔ یہاں تک کہ مرطوب اور بہت زیادہ آلودہ ماحول، یہ وولٹیج اور اعلی مزاحمت کو برقرار رکھتا ہے، اسی طرح کی کارکردگی کو بہتر بناتا ہے مصنوعات

2.آپریٹنگ میکانزم کا ڈھانچہ

آپریٹنگ میکانزم ایک پلانر اسپرنگ سے چلنے والا میکانزم ہے جس میں دستی اور برقی توانائی کا ذخیرہ ہوتا ہے۔ افعال آپریٹنگ موٹر آرک بجھانے والے چیمبر کے سامنے کیبنٹ میں واقع ہے۔ کابینہ ہے۔ چار انٹرمیڈیٹ پارٹیشنز کے ذریعے اسمبلی کی پانچ جگہوں میں تقسیم، ہر ایک میں توانائی کا ذخیرہ، ٹرانسمیشن، ٹرپنگ، اور آپریٹنگ میکانزم کے بفر اجزاء۔ آرک بجھانے والے چیمبر کا مربوط ڈیزائن اور آپریٹنگ میکانزم آپریٹنگ میکانزم کی کارکردگی اور آرک بجھانے والے چیمبر کے کھلنے اور بند ہونے کی ضروریات، بے کار اجزاء کو کم کرنا، توانائی کو کم کرنا کھپت اور شور، اور سرکٹ بریکر کی آپریشنل وشوسنییتا کو بہتر بنانا۔

آپریٹنگ ماحول

1. محیطی درجہ حرارت: زیادہ سے زیادہ +40℃، کم از کم -15℃
2. محیطی نمی: روزانہ اوسط رشتہ دار نمی ≤95%؛ ماہانہ اوسط رشتہ دار نمی ≤90%؛ روزانہ اوسط پانی کے بخارات کا دباؤ ≤22×10⁻³MPa؛ ماہانہ اوسط پانی کے بخارات کا دباؤ ≤1.8×10⁻³MPa
3. اونچائی: 1000m سے زیادہ نہیں۔
4. زلزلے کی شدت: 8 ڈگری سے زیادہ نہیں۔
5. ماحولیاتی ماحول: کوئی قابل ذکر دھول، دھواں، سنکنرن یا آتش گیر گیسیں، بخارات، یا نمک کا اسپرے نہیں ارد گرد کی ہوا میں آلودگی.

نوٹ: اگر اوپر عام آپریٹنگ ماحول کی شرائط سے تجاوز کر گیا ہے، تو براہ کرم ہمارے مینوفیکچرر سے مشورہ کریں۔ اصل کام کے حالات کے مطابق مصنوعات کو اپنی مرضی کے مطابق کرنے کے لئے پیشگی.

تنصیب اور کمیشننگ

1. نقل و حمل اور اسٹوریج کے دوران نقصان کے لیے سرکٹ بریکر کو چیک کریں۔ اگر کوئی نقصان پایا جائے تو اس کا استعمال بند کر دیں۔ فوری طور پر اور بعد از فروخت سپورٹ کے لیے ہمارے سپلائر سے رابطہ کریں۔
2. گندگی کو ہٹا دیں (خاص طور پر موصلیت کی سطح سے)۔ نقل و حمل یا اسٹوریج کے دوران پیدا ہونے والی گندگی متاثر کر سکتی ہے۔ مصنوعات کی موصلیت کی کارکردگی اور حفاظتی خطرات کا سبب بھی بن سکتا ہے۔
3. سرکٹ بریکر کو دستی طور پر توانائی کو ذخیرہ کرنے، بند کرنے اور کھولنے کے لیے ضابطوں کے مطابق چلائیں، یہ دیکھیں کہ آیا توانائی ذخیرہ کرنے کی حیثیت اور کھلی/قریب پوزیشن کے اشارے نارمل ہیں۔
4. آپریٹنگ پاور سپلائی کا استعمال کرتے ہوئے توانائی کو ذخیرہ کرنے، بند کرنے اور کھولنے کے لیے سرکٹ بریکر کو چلائیں، یہ مشاہدہ کریں کہ آیا توانائی ذخیرہ کرنے کی حیثیت اور کھلی/قریب پوزیشن کے اشارے نارمل ہیں۔
5. ہینڈ کارٹ قسم کے سرکٹ بریکر کا آپریشن: پش ہول میں پش ہینڈل ڈالیں، اسے گھڑی کی سمت موڑ دیں۔ پیشگی، اور پیچھے ہٹنے کے لیے گھڑی کی سمت، 300±3mm کے کل پیشگی اسٹروک کے ساتھ؛ کھلی پوزیشن میں، آسانی سے اسے ورکنگ یا ٹیسٹ پوزیشن پر لے جائیں، ہینڈل کو درمیانی رفتار سے 30 بار گھمائیں جب تک کہ "کلک" کی آواز نہ آئے، یہ بتانا کہ یہ صحیح پوزیشن میں ہے (پش میکانزم کو نقصان پہنچانے سے بچنے کے لیے ضرورت سے زیادہ طاقت کا استعمال نہ کریں)، اور ایک ہی وقت میں، متعلقہ پوزیشن اشارے سرکٹ منسلک کیا جائے گا.

نوٹ: اگر ایک بند کرنے والا انٹرلاکنگ ڈیوائس منتخب کیا جاتا ہے، تو انٹر لاکنگ سرکٹ پاور سپلائی کو اس سے منسلک ہونا چاہیے سرکٹ کو بند کرنے سے پہلے اسے غیر مقفل کریں۔

حقیقی دنیا کی درخواست کا کیس

کیس اسٹڈی: اربن کمرشل کمپلیکس پاور ڈسٹری بیوشن پروجیکٹ

بنیادی کاروباری ضلع میں ایک 150,000㎡ کمرشل کمپلیکس (شاپنگ مال، دفتر کی عمارت، اور ہوٹل کو مربوط کرنا) ہانگژو، چین میں، مستحکم کارکردگی، متواتر موافقت کے ساتھ ہائی وولٹیج سرکٹ بریکر کی ضرورت ہے آپریشن، اور مجموعی طور پر بجلی کی فراہمی کے تسلسل کو یقینی بنانے کے لیے اعلیٰ حفاظت۔ مختلف اختیارات کا موازنہ کرنے کے بعد، کلائنٹ نے Usune VS1-12/630-25 ہینڈ کارٹ قسم کے انڈور ہائی وولٹیج ویکیوم سرکٹ بریکر کا انتخاب کیا، 20 یونٹس کی تعیناتی کمپلیکس کے ہائی اور کم وولٹیج پاور ڈسٹری بیوشن سسٹم کے شارٹ سرکٹ پروٹیکشن اور لوڈ کنٹرول کو ہینڈل کرنے کے لیے۔ کمیشننگ کے بعد سے، یہ بغیر کسی خرابی کے مستحکم طور پر کام کر رہا ہے، فالٹ آئسولیشن ٹائم 0.3 سیکنڈ تک کم ہو گیا، مؤثر طریقے سے برقی آلات کے معمول کے آپریشن کو یقینی بنانا اور کلائنٹ سے اعلی تعریف حاصل کرنا۔

اکثر پوچھے گئے سوالات

Q1: کیا ہوگا اگر انڈور ہائی وولٹیج ویکیوم سرکٹ بریکر کو عام حد سے باہر کے ماحول میں استعمال کیا جائے؟

A1: اگر اصل آپریٹنگ ماحول عام حالات سے زیادہ ہے (جیسے 1000m سے زیادہ اونچائی، محیطی درجہ حرارت نیچے -15℃ یا اوپر +40℃، وغیرہ)، یہ ضروری ہے کہ ہمارے کارخانہ دار سے پہلے سے مشورہ کریں۔ ہماری فیکٹری کرے گی۔ اصل ماحولیاتی پیرامیٹرز کی بنیاد پر مصنوعات کو حسب ضرورت بنائیں، جیسے موصلیت کی کارکردگی کو بڑھانا اور بہتر بنانا سیلنگ ڈھانچے، ہدف کے ماحول میں مستحکم آپریشن کو یقینی بنانے کے لیے۔

Q2: Usune VS1-12 سیریز کے سرکٹ بریکرز کو ان کی سروس لائف بڑھانے کے لیے کیسے برقرار رکھا جائے؟

A2: پروڈکٹ ایک مربوط ٹھوس قطب اور مربوط ڈھانچہ کو اپناتا ہے، بحالی سے پاک آپریشن کو حاصل کرتا ہے عام استعمال کے تحت. سرکٹ بریکر کی سطح کی صفائی کی صرف وقتا فوقتا جانچ پڑتال (خاص طور پر موصلیت سطح)، دھول اور گندگی کو ہٹانا، اور کھلی/قریب پوزیشن کے اشارے اور توانائی ذخیرہ کرنے کی حیثیت کا مشاہدہ مطلوب ہیں. اگر کوئی غیر معمولی چیزیں پائی جاتی ہیں، تو فوری طور پر پروڈکٹ کا استعمال بند کر دیں اور اس کے لیے ہمارے سپلائر سے رابطہ کریں۔ مزید نقصان کو روکنے کے لئے فروخت کے بعد پیشہ ورانہ دیکھ بھال۔

Q3: کیا Usune VS1-12 سیریز کے سرکٹ بریکر دوسرے برانڈز کے سوئچ گیئر کے ساتھ مطابقت رکھتے ہیں؟

A3: ہاں۔ مصنوعات کو قومی اور بین الاقوامی معیار کے مطابق ڈیزائن کیا گیا ہے اور اس کے ساتھ بالکل ہم آہنگ ہے۔ KYN28A-12 (GZS) ٹائپ سینٹر ماونٹڈ دراز قسم کا سوئچ گیئر اور XGN سیریز فکسڈ سوئچ گیئر۔ مزید برآں، ہمارے کارخانہ دار مصنوعات کے طول و عرض اور انٹرفیس کو مخصوص سوئچ گیئر ماڈل کے مطابق ایڈجسٹ کر سکتا ہے۔ کسٹمر مطابقت کو یقینی بنانے کے لئے. خریدنے سے پہلے، براہ کرم ہمارے سپلائر کو سوئچ گیئر کے پیرامیٹرز فراہم کریں۔ پیشہ ورانہ ملاپ کا مشورہ۔
