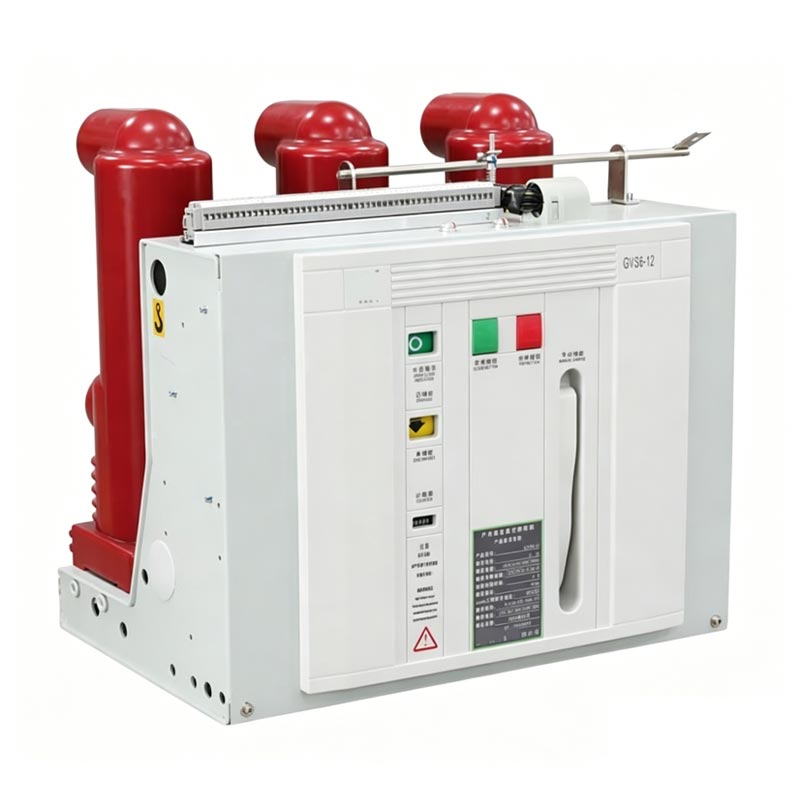

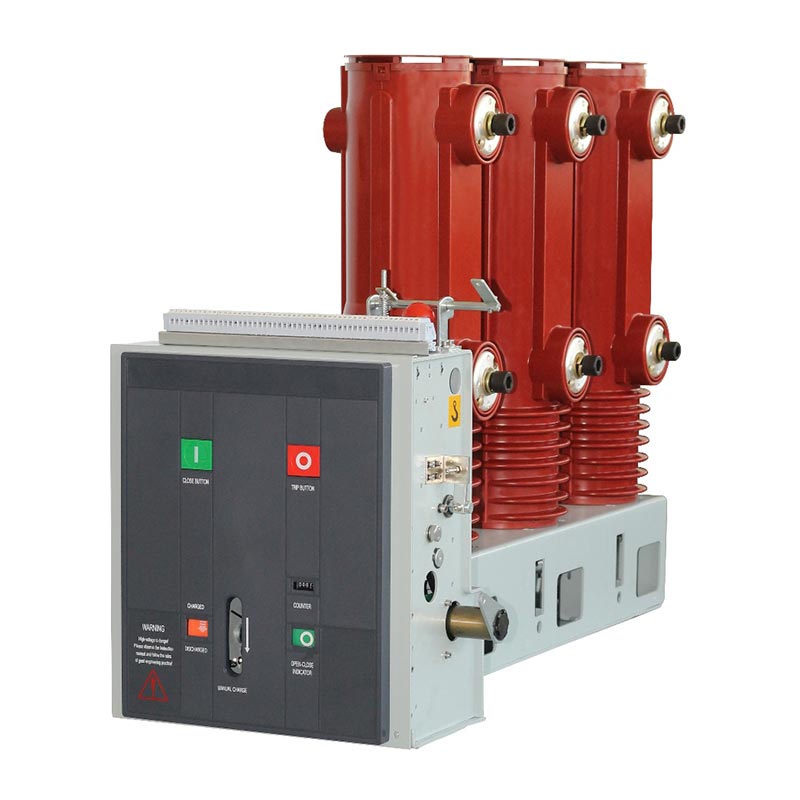

Usune VS-12 (VEP-12) سیریز 12 11kv انڈور Vcb ویکیوم سرکٹ بریکر اعلی کارکردگی والے انڈور ہائی وولٹیج ہیں سوئچ گیئر انٹیگریٹنگ کنٹرول اور پروٹیکشن فنکشنز، بنیادی طور پر 12/11kV انڈور میڈیم وولٹیج پاور میں استعمال ہوتا ہے تقسیم کے نظام ایک صنعت کار کے طور پر جو ہائی وولٹیج کی تحقیق اور ترقی اور پیداوار میں مہارت رکھتا ہے۔ برقی آلات، Usune کی چین میں ایک معیاری فیکٹری ہے، جس میں R&D، پیداوار، جانچ اور بعد از فروخت سروس اس بات کو یقینی بنانے کے لیے کہ ہر پروڈکٹ ملکی اور بین الاقوامی صنعت کے معیار پر پورا اترتی ہے۔ مصنوعات فکسڈ اور دراز قسم کی تنصیب کے دونوں اختیارات پیش کرتا ہے، جو مختلف سوئچ گیئر کے ساتھ لچکدار انضمام کی اجازت دیتا ہے۔ مختلف منظرناموں کی تنصیب کی ضروریات کو پورا کریں جیسے صنعتی ورکشاپس، بجلی کی تقسیم کے کمرے، اور تجارتی عمارتیں.
12 11kv انڈور Vcb ویکیوم سرکٹ بریکر کا بنیادی فائدہ تیسری نسل کو اپنانے میں ہے۔ ٹھوس انکیپسلیٹڈ موصلیت کی ٹیکنالوجی، ویکیوم سرکٹ بریکر کے ارتقا میں ایک اہم پیش رفت موصلیت ٹیکنالوجی. پہلی نسل کی ہوا کی موصلیت اور دوسری نسل کی جامع موصلیت سے لے کر آج تک تیسری نسل کی ٹھوس انکیپسولیٹڈ موصلیت، Usune نے مسلسل موصلیت کے ڈھانچے کو بہتر بنایا ہے، حل کرتے ہوئے روایتی مصنوعات کے درد کے مقامات ماحولیاتی اثرات کے لیے حساس ہیں اور کمزور استحکام، اس طرح صنعت میں ویکیوم سرکٹ بریکرز کے تکنیکی اپ گریڈ کو چلانا۔
ویکیوم سرکٹ بریکرز کی قطب موصلیت تین نسلوں تکنیکی اپ گریڈ سے گزری ہے۔ یوسین VS-12 (VEP-12) سیریز انتہائی جدید تیسری نسل کی ٹھوس-انکیپسولیٹڈ انسولیشن ٹیکنالوجی کو اپناتی ہے، ایک معیاری چھلانگ:
زندہ حصے مکمل طور پر ہوا کے سامنے آتے ہیں۔ موصلیت کی سطح ماحولیاتی عوامل سے بہت متاثر ہوتی ہے۔ نمی، دھول، نقل و حمل کے اثرات، اور چھوٹے جانور، جس کے نتیجے میں کمزور استحکام اور ناکامی کی شرح زیادہ ہوتی ہے۔
آرک بجھانے والے چیمبر کو ایپوکسی رال جھاڑی سے محفوظ کیا جاتا ہے، لیکن ہائی وولٹیج کے زندہ حصے نہیں ہوتے۔ مکمل طور پر سیل کر دیا گیا ہے اور اب بھی بیرونی عوامل جیسے دھول، نمی، اور کیڑوں سے متاثر ہیں، ناکام بنیادی طور پر ماحولیاتی موافقت کے مسئلے کو حل کریں۔
اے پی جی ٹیکنالوجی کے ذریعے، آرک بجھانے والے چیمبر اور اوپری اور زیریں باہر جانے والے ٹرمینلز کو epoxy رال. اس سے نہ صرف آرک بجھانے والے چیمبر کا حجم کم ہوتا ہے بلکہ مکمل طور پر الگ ہوجاتا ہے۔ بیرونی ماحول (دھول، نمی، وغیرہ) کے اثر سے سازوسامان، نمایاں طور پر موسم کو بہتر بناتا ہے۔ مزاحمت اور آپریشنل استحکام. ایپوکسی رال بنیادی موصلیت اور مکینیکل سپورٹ کے طور پر بھی کام کرتی ہے۔ مختلف فاسد شکل والی موصلیت کی تقسیم کے مقابلے میں اعلیٰ برقی میدان اور تناؤ کی تقسیم ڈھانچے، سامان کے طویل مدتی مستحکم آپریشن کو یقینی بناتے ہیں۔
تیسری نسل کی ٹھوس انکیپسلیٹڈ موصلیت ٹیکنالوجی کا استعمال کرتے ہوئے، یہ بیرونی ماحول سے متاثر نہیں ہوتا ہے، اعلی موصلیت کی وشوسنییتا ہے، اور مؤثر طریقے سے ماحولیاتی عوامل کی وجہ سے موصلیت کی ناکامیوں سے بچتا ہے.
طویل مکینیکل لائف (20,000 سائیکل تک، 50KA ریٹنگ کے لیے 10,000 سائیکل)، ہائی ریٹیڈ شارٹ سرکٹ بریک کرنٹ (20-40KA)، تیزی سے کھلنے اور بند ہونے کی رفتار، تیزی سے فالٹ آئسولیشن کو قابل بنانا اور محفوظ آپریشن کی حفاظت کرنا پاور سسٹم

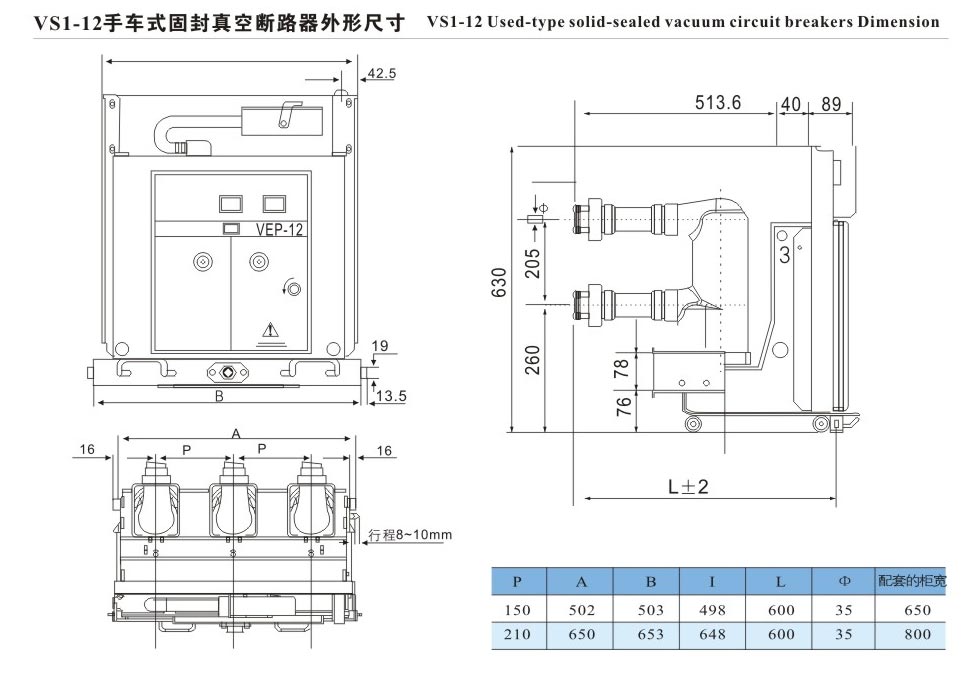

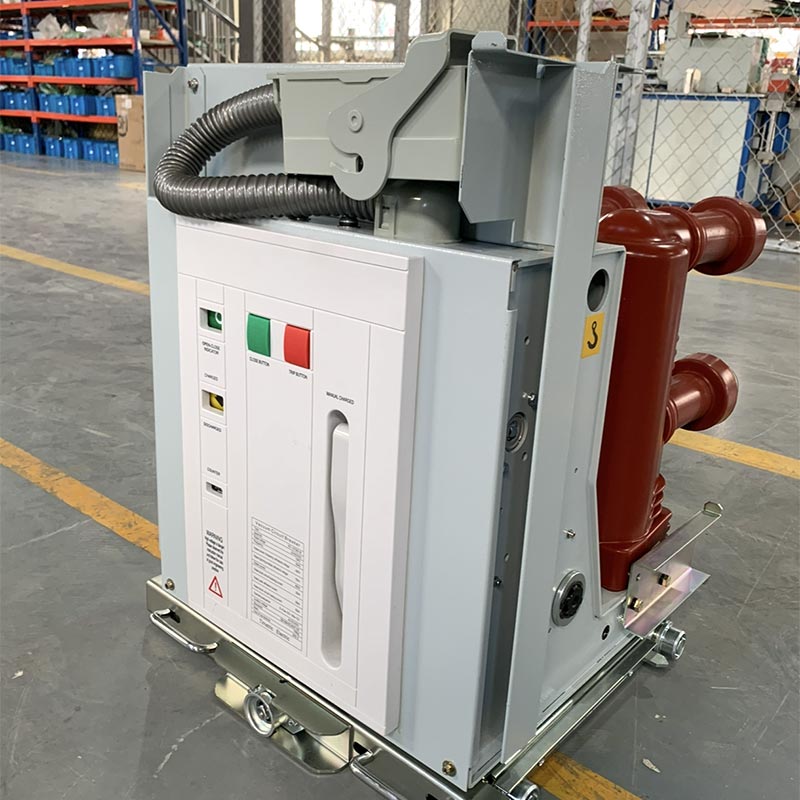

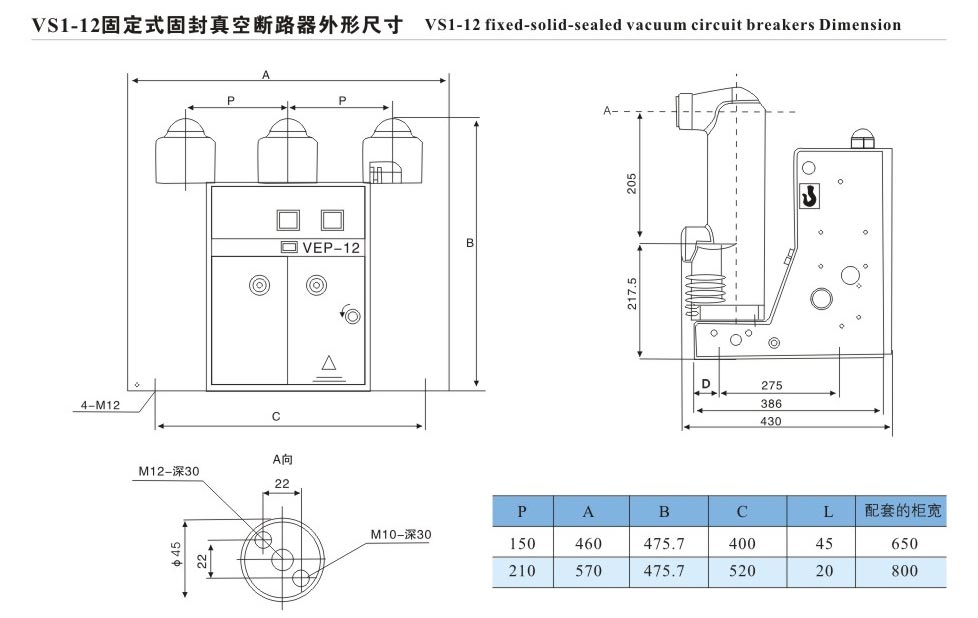

ٹھوس انکیپسولیشن ٹیکنالوجی پروڈکٹ کا سائز کم کرتی ہے۔ فکسڈ اور دراز قسم کے اختیارات دستیاب ہیں، جس کی اجازت ہے۔ مختلف سوئچ گیئر کے ساتھ لچکدار انضمام اور انڈور ڈسٹری بیوشن میں تنصیب کی محدود جگہ کے لیے موافقت کمرے
ٹھوس انکیپسولیشن ڈھانچہ زندہ حصوں کو بیرونی سنکنرن سے روکتا ہے، دیکھ بھال کی تعدد کو کم کرتا ہے اور مینٹیننس فری پرائمری آپریشن کو حاصل کرنا، صارفین کے بعد میں دیکھ بھال کے اخراجات کو نمایاں طور پر بچانا۔
ایک پیشہ ور صنعت کار کے طور پر، Usune نے اپنے چینی زبان میں ایک جامع معیار کے معائنہ کا نظام قائم کیا ہے۔ فیکٹری پیرامیٹرز کو یقینی بنانے کے لیے فیکٹری چھوڑنے سے پہلے ہر پروڈکٹ کی کارکردگی کی سخت جانچ پڑتال ہوتی ہے۔ معیار کو پورا کریں اور معیار قابل اعتماد ہے۔
Usune VS-12 (VEP-12) سیریز 12 11kv انڈور Vcb ویکیوم سرکٹ بریکر بہترین تکنیکی پیرامیٹرز کا حامل ہے، 12/11kV میڈیم وولٹیج پاور ڈسٹری بیوشن سسٹم کی ضروریات کو مکمل طور پر پورا کرتا ہے۔ کلیدی وضاحتیں میں دکھائے گئے ہیں۔ نیچے دی گئی جدول (پیرامیٹر مقامی طور پر تیار کردہ آرک بجھانے والے چیمبروں پر لاگو ہوتے ہیں):
| سیریل نمبر | نام | یونٹ | پیرامیٹر |
| 1 | شرح شدہ وولٹیج | kV | 12 |
| 2 | شرح شدہ موصلیت کی سطح | - | 1 منٹ پاور فریکوئنسی وولٹیج کا سامنا: 42kV؛ شرح شدہ لائٹننگ امپلس وولٹیج کا مقابلہ کریں: 75kV |
| 3 | شرح شدہ تعدد | HZ | 50 |
| 4 | ریٹیڈ کرنٹ | کے اے | 630، 1250، 1600، 2000، 2500، 3150، 4000 |
| 5 | شرح شدہ شارٹ سرکٹ بریک کرنٹ | کے اے | 20، 25، 31.5، 40 |
| 6 | ریٹیڈ شارٹ ٹائم اسٹینڈ کرنٹ | - | 20، 25، 31.5، 40 |
| 7 | شرح شدہ شارٹ سرکٹ دورانیہ | S | 4 |
| 8 | شرح شدہ چوٹی موجودہ کا مقابلہ کر رہی ہے۔ | کے اے | 50، 63، 80، 100 |
| 9 | شرح شدہ شارٹ سرکٹ بنانا اور کرنٹ توڑنا | - | 50، 63، 80، 100 |
| 10 | ثانوی سرکٹ پاور فریکوئنسی وولٹیج کا سامنا (1 منٹ) | V | 2000 |
| 11 | ریٹیڈ سنگل/ بیک ٹو بیک کپیسیٹر بینک بریکنگ کرنٹ | A | 630/400 (40KA کے لیے 800/400) |
| 12 | ریٹیڈ کیپسیٹر بینک کرنٹ کر رہا ہے۔ | A | 12.5 |
| 13 | کھلنے کا وقت | MS | 20-50 |
| 14 | بند ہونے کا وقت | MS | 35-70 |
| 15 | مکینیکل لائف | اوقات | 20000 (50KA کے لیے 10000 بار) |
| 16 | ریٹیڈ کرنٹ بریکنگ ٹائمز | اوقات | 20000 (50KA کے لیے 10000 بار) |
| 17 | ریٹیڈ شارٹ ٹائم کرنٹ بریکنگ ٹائمز | اوقات | 50 (40KA کے لیے 30 بار، 50KA کے لیے 20 بار) |
| 18 | حرکت پذیر اور جامد رابطوں کی قابل اجازت مجموعی لباس موٹائی | ملی میٹر | 3 |
| 19 | درجہ بند بند اور افتتاحی آپریشن وولٹیج | V | AC110/220, DC110/220 |
| 20 | توانائی ذخیرہ کرنے والی موٹر کی شرح شدہ وولٹیج | V | AC110/220, DC110/220 |
| 21 | توانائی ذخیرہ کرنے والی موٹر کی ریٹیڈ پاور | W | 70 (80 برائے 40KA، 50KA) |
| 22 | توانائی ذخیرہ کرنے کا وقت | S | ≤10 |
| 23 | رابطہ فاصلہ | ملی میٹر | 11±1 |
| 24 | سفر سے زیادہ | ملی میٹر | 3.5±0.5 |
| 25 | رابطہ بند ہونے کا اچھال کا وقت | MS | ≤2 |
| 26 | تین فیز افتتاحی اور اختتامی ہم آہنگی۔ | MS | ≤2 (≤3 برائے 40KA، 50KA) |
| 27 | کھلنے کی اوسط رفتار | MS | 0.9-1.2 |
| 28 | بند ہونے کی اوسط رفتار | MS | 0.5-0.8 |
| 29 | اہم کوندکٹاوی سرکٹ مزاحمت ۔ | μΩ | ≤60 (630A)؛ ≤50 (1250A)؛ ≤35 (1600-2000A)؛ ≤25 (≥2500A) |
| 30 | رابطہ کا دباؤ بند کرنا | N | 2000±200 (20KA)؛ 2400±200 (25KA)؛ 3100±200 (31.5KA)؛ 4250±250 (40KA)؛ 6500±500 (50KA) |
| 31 | ریٹیڈ آپریشن کی ترتیب | - | 0-0.3s-co-180s-co; 0-180s-co-180s-co (50KA کے لیے) |
Usune VS-12 (VEP-12) سیریز 12 11kv انڈور Vcb ویکیوم سرکٹ کی وشوسنییتا اور لاگو ہونے کی تصدیق کرنے کے لیے بریکر، اس پروڈکٹ کو ایک بڑے کیمیکل میں بجلی کی تقسیم کے تزئین و آرائش کے منصوبے پر کامیابی کے ساتھ لاگو کیا گیا تھا۔ مشرقی چین میں صنعتی پارک (ایک اہم مقامی صنعتی اپ گریڈنگ منصوبہ)۔ پارک میں پیچیدہ آپریٹنگ حالات ہیں، زیادہ نمی، زیادہ دھول کی سطح، اور بجلی کے بوجھ میں بار بار تبدیلیاں۔ موجودہ سرکٹ بریکر اکثر ماحولیاتی عوامل کی وجہ سے موصلیت کی ناکامی کا سامنا کرنا پڑا، جو پارک میں معمول کی پیداوار کو متاثر کرتا ہے۔
گہرائی سے چھان بین اور موازنہ کے بعد، پارک نے Usune کو اپنے نامزد سپلائر کے طور پر منتخب کیا، 36 Usune کو اپنایا۔ VS-12 (VEP-12) سیریز فکسڈ انڈور VCBs، سبھی Usune نے اپنی چینی فیکٹری میں تیار کی ہیں۔ یہ پروڈکٹ استعمال کرتا ہے۔ تھرڈ جنریشن ٹھوس انکیپسولیٹڈ موصلیت کی ٹیکنالوجی، مؤثر طریقے سے زیادہ نمی کے اثرات کا مقابلہ کرتی ہے اور صنعتی پارک میں دھول۔ اس کا ریٹیڈ شارٹ سرکٹ بریک کرنٹ 31.5kA مکمل طور پر پاور پروٹیکشن کو پورا کرتا ہے پارک میں اعلی طاقت کے آلات کی ضروریات.
اکتوبر 2024 میں اس کے باضابطہ طور پر شروع ہونے کے بعد سے، 36 VCB یونٹس چھ ماہ سے زیادہ عرصے سے بغیر کسی کے کام کر رہے ہیں۔ موصلیت یا آپریشنل فالٹس، 0 کی اوسط ناکامی کی شرح حاصل کرنا۔ بجلی کے نظام کے آپریشن اور بحالی کے اخراجات، پیداوار کے سامان کے مسلسل اور مستحکم آپریشن کو یقینی بنانا. اس منصوبے کو پارک انتظامیہ نے بہت زیادہ تسلیم کیا ہے، اور Usune ایک طویل مدتی بجلی کا سامان بن گیا ہے۔ پارک کے لیے فراہم کنندہ۔
A1: پروڈکٹ کی مکینیکل لائف 20,000 سائیکل تک ہے (50kA کلاس کے لیے 10,000 سائیکل)، اور ریٹیڈ کرنٹ بریکنگ سائیکل 20,000 سائیکل ہے (50kA کلاس کے لیے 10,000 سائیکل)۔ تیسری نسل کو اپنانے کا شکریہ ٹھوس مہر موصلیت ٹیکنالوجی، مصنوعات کی بنیادی طرف دیکھ بھال سے پاک ہے. روزانہ استعمال میں، صرف متواتر ثانوی سرکٹ اور آپریٹنگ میکانزم کا معائنہ (جیسے توانائی ذخیرہ کرنے والی موٹر اور آپریٹنگ وولٹیج)، آلات کی سطح کی صفائی، اور دھول کے جمع ہونے کی روک تھام کو مؤثر طریقے سے بڑھانے کے لیے ضروری ہے۔ سامان کی عمر.
A2: ہاں۔ پروڈکٹ میں تھرڈ جنریشن کی ٹھوس مہر کی موصلیت کی ٹیکنالوجی کا استعمال کیا گیا ہے، جو قوس کو بجھانے کو سمیٹتی ہے۔ اے پی جی عمل کا استعمال کرتے ہوئے ایپوکسی رال کے ساتھ چیمبر اور اوپری اور نیچے جانے والے ٹرمینلز۔ یہ مکمل طور پر الگ تھلگ کرتا ہے۔ بیرونی ماحول سے ہائی وولٹیج لائیو اجزاء، انہیں دھول، نمی سے متاثر ہونے سے روکتا ہے، کیڑے وغیرہ۔ یہ بہترین موسمی مزاحمت اور ماحولیاتی موافقت کا مظاہرہ کرتا ہے، جو اسے بالکل موزوں بناتا ہے۔ سخت اندرونی ماحول جیسے کہ زیادہ نمی، دھول آلود صنعتی ورکشاپس، کیمیکل پلانٹس اور بارودی سرنگوں کے لیے۔ اصل ایسٹ چائنا کیمیکل انڈسٹریل پارک میں درخواست کے معاملات بھی اس کی تصدیق کرتے ہیں۔
