Usune 33kv انڈور Vcb ویکیوم سرکٹ بریکر ایک نئی نسل کا پروڈکٹ ہے جسے جدید سوئچ گیئر پر مبنی ڈیزائن کیا گیا ہے۔ R&D تصورات اور عالمی پاور ڈسٹری بیوشن مارکیٹ کی اصل ضروریات۔ یہ تھری فیز اے سی کے لیے موزوں ہے۔ 40.5kV (33kV آپریٹنگ لیول) کے ریٹیڈ وولٹیج کے ساتھ 50Hz انڈور پاور ڈسٹری بیوشن سسٹم، انڈرٹیکنگ کور افعال جیسے نارمل لوڈ سوئچنگ، فالٹ کرنٹ رکاوٹ، سسٹم اوورلوڈ پروٹیکشن، اور سامان حفاظت کی تنہائی.
پروڈکٹ پیچیدہ اور بے کار ڈھانچے کو ترک کرتی ہے، ایک مربوط فریم اور ماڈیولر ترتیب کو اپناتے ہوئے، آپٹمائزڈ ہائی وولٹیج سوئچ گیئر کے اندر فکسڈ سائیڈ ماؤنٹ انسٹالیشن کے لیے۔ یہ کابینہ کی جگہ میں اہم فوائد پیش کرتا ہے۔ موافقت، مجموعی ساختی استحکام، اور بعد میں آپریشن اور دیکھ بھال۔ روایتی انڈور کے مقابلے میں ویکیوم سرکٹ بریکرز، یہ بار بار چلنے والے حالات کے لیے زیادہ موافق ہوتا ہے، اس کی میکانکی زندگی لمبی ہوتی ہے، اور زیادہ مستحکم آپریشن کی مستقل مزاجی، مکمل طور پر اہم کی مسلسل اور قابل اعتماد آپریشن کی ضروریات کو پورا کرتی ہے۔ بجلی کی فراہمی کے لنکس.
خاص طور پر 33kV/40.5kV انڈور سوئچ گیئر میں عملی ایپلی کیشنز کے درد کو دور کرنے کے لیے تیار کیا گیا ہے، یہ پیشہ ورانہ سوئچ ڈیزائن منطق کو اپناتا ہے۔ اس کی مکینیکل آؤٹ پٹ خصوصیات بالکل مماثل ہیں۔ ویکیوم انٹرپرٹر کی آپریشنل ضروریات۔ تمام ساختی اور کارکردگی کی تشکیلات کے لیے ڈیزائن کیا گیا ہے۔ انڈور فکسڈ تنصیبات، بار بار آپریشنز، سب سٹیشنز، اور صنعتی بجلی کی تقسیم کے منظرنامے۔ دی ٹیکنالوجی پختہ اور انجینئرنگ ایپلی کیشنز کے لیے انتہائی عملی ہے۔
33kV انڈور Vcb ویکیوم سرکٹ بریکر ایک بالغ ماڈیولر اسپرنگ آپریٹنگ میکانزم کا استعمال کرتا ہے۔ اس کی ترسیل ڈھانچہ سادہ اور قابل اعتماد ہے، جس میں کوئی پیچیدہ یا آسانی سے خراب ٹرانسمیشن لنکس نہیں ہیں۔ متعدد میں تصدیق شدہ صنعتی بجلی کی تقسیم، سب اسٹیشن اپ گریڈ، اور کان کنی سے بجلی کی فراہمی کے منصوبے، یہ شاندار مظاہرہ کرتا ہے بند کرنے اور کھولنے کی درستگی، مکینیکل عمر، اور مداخلت مخالف صلاحیتوں میں کارکردگی۔
آپریٹنگ کوائل، انرجی سٹوریج موٹر، اور آپریٹنگ لاجک سبھی ریٹیڈ پیرامیٹرز کے مطابق ڈیزائن کیے گئے ہیں۔ دی وولٹیج موافقت کی حد واضح ہے، اور معاون سوئچ لنکیج منطق قابل اعتماد ہے۔ پروڈکٹ بند ہو رہی ہے، کھلنے، اور توانائی کے ذخیرہ کرنے کے آپریشن مکمل طول و عرض، انٹرفیس، اور وائرنگ کے ساتھ معیاری ہیں۔ کنفیگریشنز یہ براہ راست معیاری 33kV انڈور سوئچ گیئر کے ساتھ ملایا جا سکتا ہے، جو مضبوط مطابقت اور پیش کش کرتا ہے۔ اعلی متبادل.
ڈوئل الیکٹرک/ مینوئل انرجی سٹوریج موڈز سے لیس، سٹیٹس انڈیکیٹر اور معاون سوئچ سنکرونائز ہوتے ہیں۔ ہائیڈرولک بفر جذب کرنے والا ڈیزائن ٹرپنگ کے بعد کے مراحل میں استعمال کیا جاتا ہے، مؤثر طریقے سے اثر پہننے کو کم کرتا ہے اور آپریشنل حفاظت کو بہتر بنانا۔ یہ توانائی کے ذخیرہ کرنے اور کھولنے/بند ہونے کی حیثیت سے گریز کرتے ہوئے واضح رائے فراہم کرتا ہے۔ غلط آپریشن کا خطرہ اور جامع طور پر سائٹ پر آپریشن اور دیکھ بھال کی حفاظت کو یقینی بنانا۔

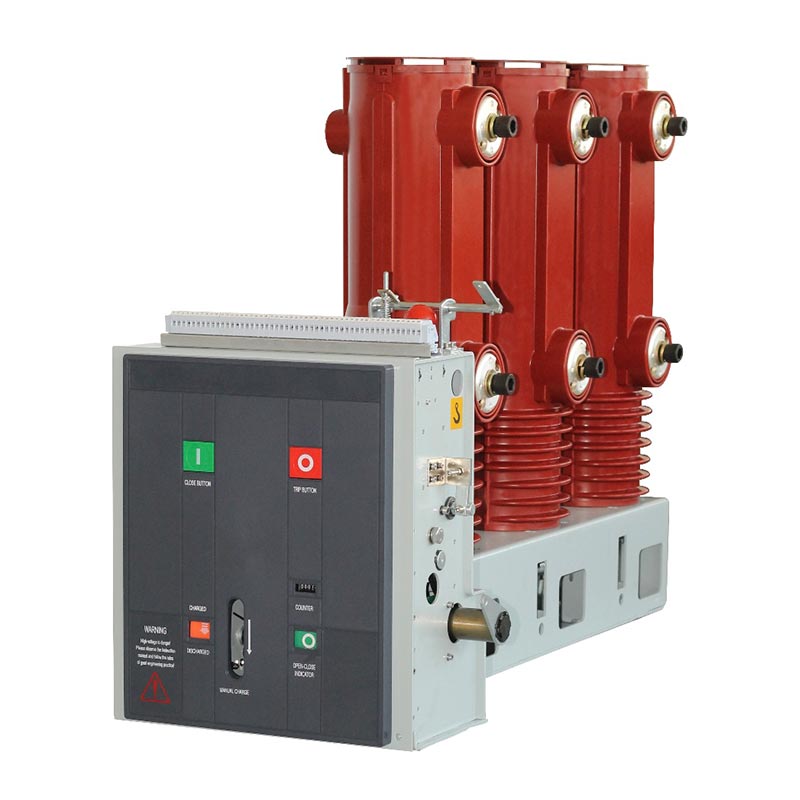

Usune ZN85C-40.5 33kV انڈور Vcb ویکیوم سرکٹ بریکر کا کور ایک وقف شدہ ماڈیولر اسپرنگ آپریٹنگ کا استعمال کرتا ہے میکانزم، جو مکمل طور پر آلات کے فریم کے اندر نصب ہے اور اس کا ایک ناگزیر بنیادی جزو ہے۔ سرکٹ بریکر کا مجموعی ڈھانچہ۔ یہ میکانزم خاص طور پر 40.5kV انڈور فکسڈ سائیڈ ماونٹڈ کے لیے ڈیزائن کیا گیا ہے۔ ماڈلز، ایک انتہائی آسان ٹرانسمیشن ڈھانچہ اور زیادہ عقلی قوت کی تقسیم کے ساتھ۔
اس کی سب سے اہم ساختی خاصیت سرکٹ بریکر کے عمودی ترتیب کے ساتھ اس کا کامل موافقت ہے، مین سرکٹ اور پول سسٹم کے ساتھ انتہائی مربوط اسمبلی کی اجازت دیتا ہے۔ میکانزم کی آؤٹ پٹ فورس وکر ویکیوم انٹرپرٹر کی آپریشنل ضروریات سے بالکل میل کھاتا ہے، غیر مماثل آپریٹنگ جیسے مسائل سے بچتا ہے۔ رفتار، غیر مستحکم رابطہ دباؤ، اور روایتی میکانزم کی وجہ سے مختصر مکینیکل عمر۔ یہ ہے 40.5kV انڈور ویکیوم سرکٹ کی مکینیکل خصوصیات اور آپریٹنگ حالات کے لیے خاص طور پر موزوں توڑنے والے
سرکٹ بریکر کی بند ہونے والی طاقت مکمل طور پر اختتامی موسم بہار کے توانائی کے ذخیرہ کے ذریعہ فراہم کی جاتی ہے، جو دونوں کو سپورٹ کرتی ہے۔ الیکٹرک موٹر ڈرائیو اور دستی ہینڈل آپریشن کے طریقوں. یہاں تک کہ بجلی کی بندش یا دیکھ بھال کے دوران، یہ معمول کو یقینی بناتا ہے۔ توانائی کا ذخیرہ اور بیک اپ بند کرنا۔
الیکٹرک انرجی سٹوریج موڈ میں، میکانزم کی سائیڈ پلیٹ پر لگائی گئی انرجی سٹوریج موٹر گیئر کو چلاتی ہے ٹرانسمیشن سسٹم دستی انرجی سٹوریج موڈ میں، آپریٹر گھومتے ہوئے ایک وقف شدہ انرجی اسٹوریج ہینڈل کھینچتا ہے۔ گیئر شافٹ اور گیئر اسمبلی۔ اووررننگ کلچ کے ذریعے، انرجی سٹوریج شافٹ ہم آہنگی سے گھومتا ہے، توانائی کے ذخیرہ کو مکمل کرنے کے لیے اختتامی موسم بہار کو پھیلانا۔
مکمل انرجی سٹوریج تک پہنچنے پر، انرجی سٹوریج پول محفوظ طریقے سے کیم رولر کو لاک کر دیتا ہے، اور اووررننگ کلچ خود بخود منقطع ہو جاتا ہے۔ اس کے ساتھ ہی، کنیکٹنگ پلیٹ توانائی کے ذخیرہ کرنے والے اشارے کو پلٹنے کے لیے چلاتی ہے، "توانائی ذخیرہ شدہ" اشارے کو ظاہر کرنا، اور معاون سوئچ موٹر کی طاقت کو کاٹنے کے لیے سوئچ کرتا ہے۔ اس پر نقطہ، سرکٹ بریکر ایک واضح اور قابل اعتماد حیثیت کے ساتھ، بند ہونے کے لیے تیار حالت میں داخل ہوتا ہے۔
بند کرنے کو دستی طور پر بند کرنے والے بٹن کو دبانے یا بند ہونے والے برقی مقناطیس کو دور سے کنٹرول کرکے حاصل کیا جاسکتا ہے۔ متحرک ہونے پر، انرجی سٹوریج میکانزم پاول لاک کو جاری کرتا ہے، اور پہلے سے ذخیرہ شدہ بند ہونے والی بہار تیزی سے کنٹریکٹس، جس کی وجہ سے کیم، انرجی سٹوریج شافٹ، اور اووررننگ کلچ ہم آہنگی سے حرکت کرتے ہیں۔
کیم مزید رابطے کے طریقہ کار کو چلاتا ہے، موصل پل راڈ کو آگے بڑھاتا ہے اور رابطے کو بند ہونے کی طرف بڑھاتا ہے۔ پوزیشن، کانٹیکٹ ڈسک اسپرنگ کو کمپریس کرنا، اور ریٹیڈ کے لیے مطلوبہ مستحکم رابطہ پریشر قائم کرنا موجودہ ترسیل. بند ہونے کے بعد، بند ہونے والی پول میکانزم رولر کو بند کر دیتی ہے، بند پوزیشن کو برقرار رکھتے ہوئے؛ دی انرجی سٹوریج انڈیکیٹر اور معاون سوئچ خود بخود ری سیٹ ہو جاتا ہے، موٹر سرکٹ کو جوڑتا ہے۔ ایک بیرونی کے ساتھ بجلی کی فراہمی، یہ فوری طور پر دوبارہ توانائی ذخیرہ کرنے کی حالت میں داخل ہو جاتی ہے، بند ہونے/کھولنے کے اشارے پر سوئچ کرتا ہے "بند" حالت، اور مرکزی اور معاون سوئچ مکمل ہم وقت ساز سوئچنگ کرتے ہیں۔
ٹرپ کو تین طریقوں سے متحرک کیا جا سکتا ہے: دستی طور پر ٹرپ بٹن کے ذریعے، بیرونی برقی ٹرپ یونٹ کے ذریعے، یا اوورکرنٹ ٹرپ یونٹ۔ ٹرگر کرنے پر، بند ہونے والی لیچز انلاک ہو جاتی ہیں، جو کے درمیان لاکنگ سٹیٹ کو جاری کرتی ہے۔ میکانزم اور رولرس.
رابطے کے موسم بہار اور ٹرپنگ اسپرنگ کی مشترکہ کارروائی کے تحت، اندر اندر متحرک اور ساکن رابطے فکسڈ پول کا ویکیوم انٹرپرٹر چیمبر تیزی سے اور قابل اعتماد طریقے سے الگ ہو جاتا ہے، فالٹ کرنٹ یا بوجھ کو حاصل کرتا ہے موجودہ رکاوٹ. ٹرپنگ ایکشن کے بعد کے مراحل میں، بلٹ ان ہائیڈرولک بفر بقایا کو جذب کرتا ہے۔ اثر توانائی، حتمی ٹرپنگ پوزیشن کو محدود کرنا، مکینیکل اثر شور اور لباس کو کم کرنا، اور توسیع سامان کی مجموعی مکینیکل زندگی۔
تنصیب کا طریقہ اور طول و عرض

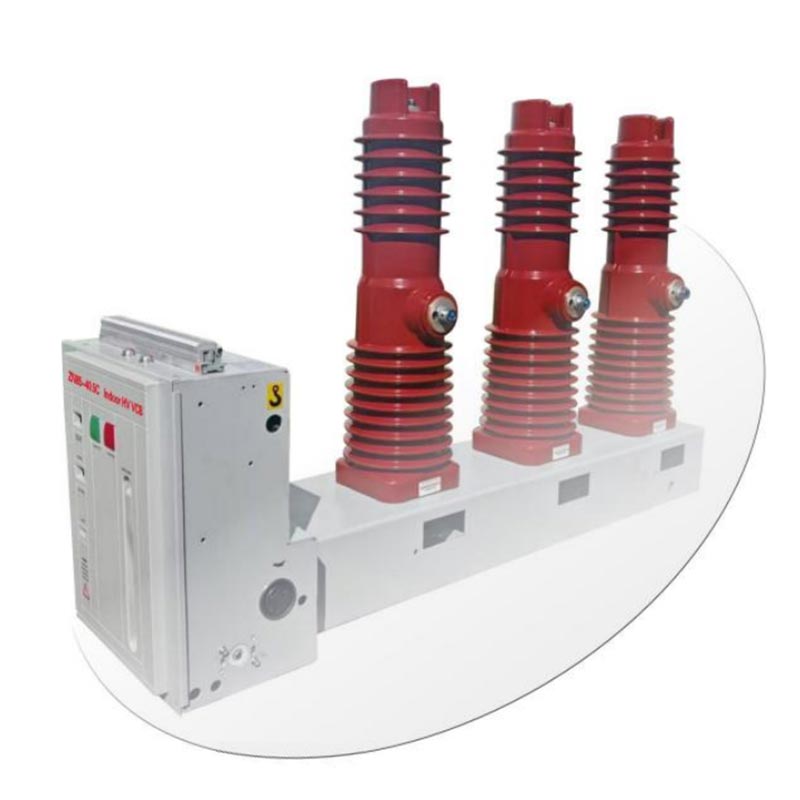

Usune ZN85C-40.5 ایک فکسڈ سائیڈ ماونٹڈ انسٹالیشن ڈھانچہ اپناتا ہے، خاص طور پر معیاری انڈور کے لیے ڈیزائن کیا گیا ہے۔ ہائی وولٹیج سوئچ گیئر. اس میں اعلی کابینہ کی مطابقت، آسان اسمبلی، کمیشننگ، اور اس کے بعد کی خصوصیات ہیں۔ بحالی، اور تین مرکزی دھارے کی وائرنگ کی تنصیب کے طریقوں کی حمایت کرتا ہے:
- دائیں طرف جانے والی کیبل کی قسم
- اوپر آنے والی کیبل کی قسم
- recessed تنصیب کی قسم
مجموعی طول و عرض مجموعی یونٹ کے مماثل تصریحات پر سختی سے عمل پیرا ہیں (تفصیل کے لیے شکل 1 دیکھیں بڑھتے ہوئے سوراخ کی جگہ، مجموعی لمبائی، چوڑائی، اونچائی، اور بس بار کے کنکشن کے طول و عرض)، معیاری طور پر فعال کرنا متبادل اور متحد کابینہ کی مماثلت، کسٹمر کے ڈیزائن، ترمیم، اور تنصیب کے اخراجات کو کم کرنا۔
A: ہاں۔ پروڈکٹ کا ریٹیڈ ڈیزائن وولٹیج 40.5kV ہے، مکمل طور پر روایتی اندرونی آپریشن کی ضروریات کو پورا کرتا ہے 33kV پاور سسٹمز۔ اس میں کافی موصلیت اور توڑنے کی صلاحیت کا مارجن ہے، اور محفوظ طریقے سے اور مستحکم ہوسکتا ہے۔ صنعتی اور کان کنی کے اداروں، پاور پلانٹس، اور چھوٹے اور درمیانے درجے کے سب اسٹیشنز۔
A: یہ 33kV انڈور Vcb ویکیوم سرکٹ بریکر ایک وقف شدہ دستی توانائی ذخیرہ کرنے والے ہینڈل سے لیس ہے۔ جب بیرونی بجلی کی فراہمی میں خلل پڑتا ہے یا موٹر ناکام ہوجاتی ہے، آپریٹر دستی طور پر بندش اور توانائی کو مکمل کرسکتا ہے انرجی سٹوریج ہینڈل کے ذریعے سٹوریج آپریشن، عام بند ہونے کے آپریشن کو حاصل کرنے اور نمایاں طور پر بہتری بجلی کی بندش اور دیکھ بھال کے حالات میں سامان کی ہنگامی آپریشن کی صلاحیت۔
A: اس سائیڈ ماونٹڈ فکسڈ ماڈل میں مضبوط ساختی سختی اور کم ریڈیل تنصیب کی جگہ ہے، کمپیکٹ سوئچ گیئر کے ساتھ میچ کرنا آسان ہے۔ یہ بار بار آپریشن اور کمپن کے تحت اعلی استحکام بھی پیش کرتا ہے۔ حالات تنصیب، فکسنگ، اور بعد میں دیکھ بھال آسان ہے، یہ صنعتی کے لئے زیادہ موزوں ہے صارفین، ریٹروفٹ پروجیکٹس، اور غیر مکمل طور پر دراز کی قسم کے متبادل منظرنامے جن میں مقررہ اور قابل اعتماد آپریشن.
