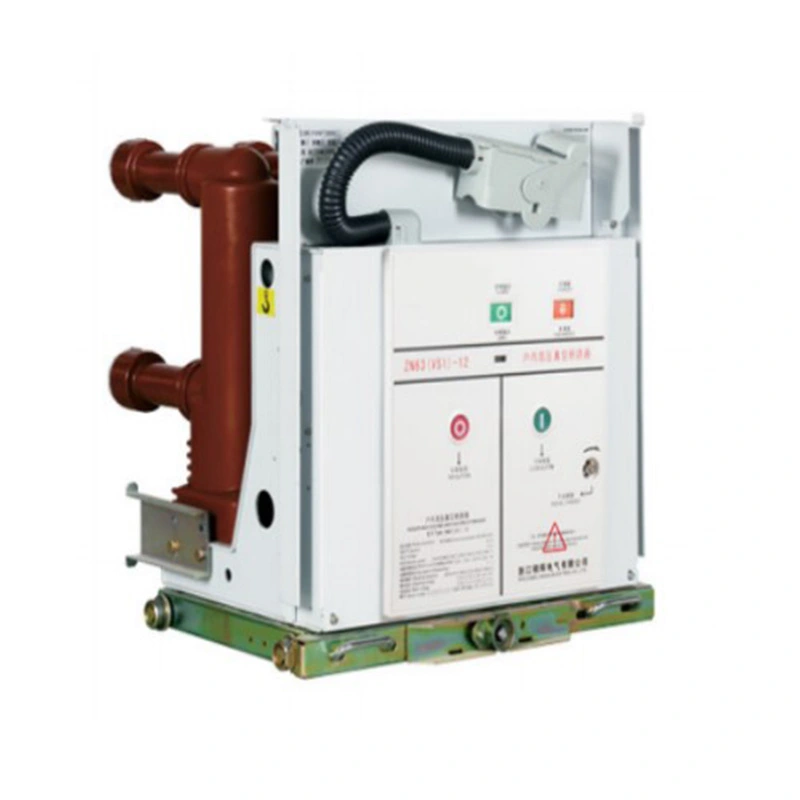

Usune 36 kV ہائی وولٹیج ویکیوم سرکٹ بریکر بجلی کی تقسیم کی درخواستوں کے لیے ڈیزائن کیا گیا ہے جہاں مستحکم مداخلت کی کارکردگی، لچکدار ترتیب، اور قابل اعتماد کنٹرول کی ضرورت ہے۔ آپٹمائزڈ VS1 کے ساتھ ڈھانچہ ڈیزائن، اعلی درجے کی ویکیوم رکاوٹ ٹیکنالوجی، اور اختیاری ذہین تحفظ کے افعال، پروڈکٹ جدید ہائی وولٹیج سوئچنگ سسٹمز کے لیے ایک قابل اعتماد حل فراہم کرتا ہے۔
ہائی وولٹیج سوئچ گیئر پراجیکٹس کے لیے، مکینیکل طول و عرض اور کابینہ کی مطابقت اس دوران اہم عوامل ہیں سامان کا انتخاب.

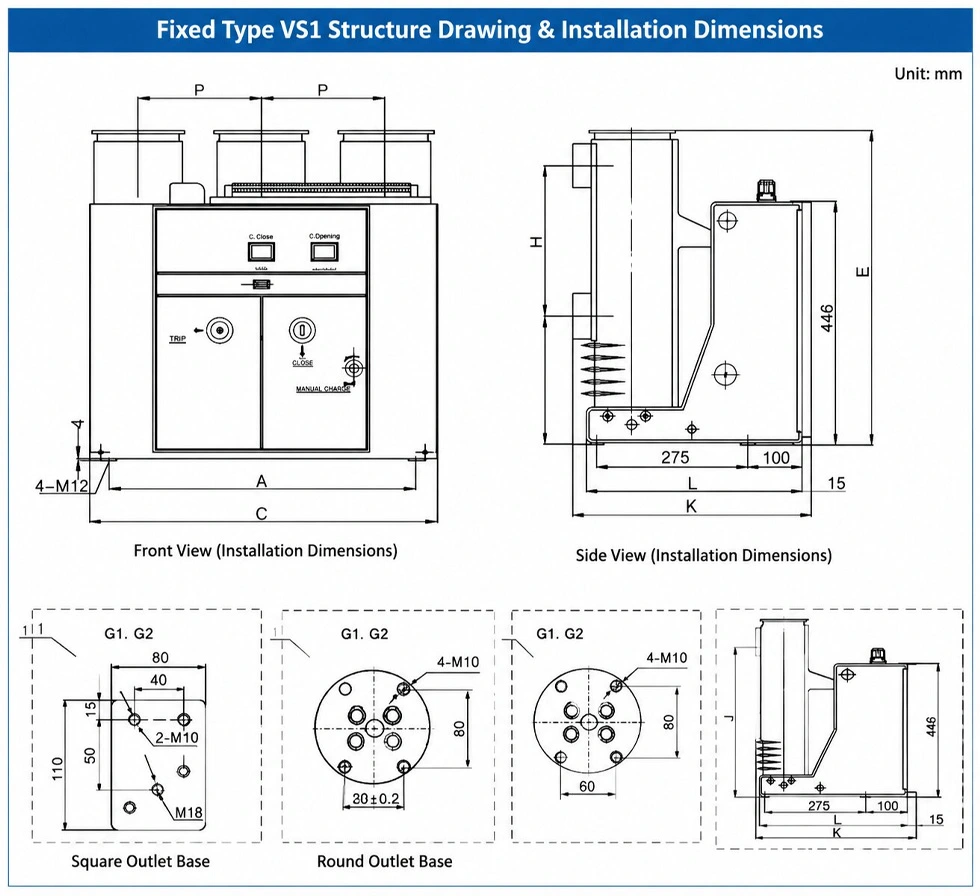

فکسڈ ٹائپ VS1 ڈھانچہ بہتر تنصیب کے طول و عرض کے ساتھ ڈیزائن کیا گیا ہے، جس سے انجینئرز درجہ بندی کی موجودہ ضروریات کے مطابق کابینہ کی مختلف ترتیبوں میں بریکر۔
معیاری ڈھانچہ کابینہ کی مختلف چوڑائیوں اور موجودہ سطحوں کو سپورٹ کرتا ہے، مختلف کے لیے لچک فراہم کرتا ہے۔ بجلی کے نظام کے ڈیزائن.
| کابینہ کی چوڑائی | ریٹیڈ کرنٹ | اہم طول و عرض کی خصوصیات |
| 800 ملی میٹر | 630A-1600A | درمیانے موجودہ ایپلی کیشنز کے لیے کمپیکٹ ڈھانچہ |
| 1000 ملی میٹر | 630A-1600A | بڑی کابینہ کی ترتیب کے لیے موزوں ہے۔ |
| 1000 ملی میٹر | 1600A-5000A | اعلی موجودہ ضروریات کے لئے ڈیزائن کیا گیا ہے۔ |
سازوسامان کے ساتھ ہم آہنگی کو بہتر بنانے کے دوران آپٹمائزڈ مکینیکل لے آؤٹ تنصیب کی مشکلات کو کم کرنے میں مدد کرتا ہے۔ ہائی وولٹیج سوئچ گیئر.
پراجیکٹ کی تنصیب کے دوران انجینئرنگ کی تبدیلیوں کو کم کرنے کے لیے درست طول و عرض کی مماثلت اہم ہے۔

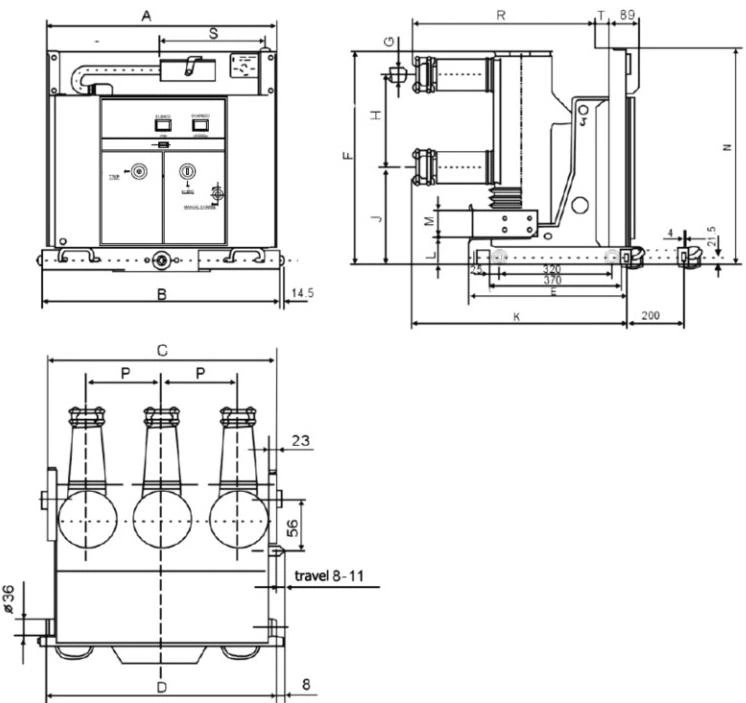

VS1 سیریز معیاری تنصیب کے طول و عرض فراہم کرتی ہے بشمول بڑھتے ہوئے مقام، ٹرمینل کا انتظام، اور کابینہ انٹرفیس کی ضروریات
| پیرامیٹر | 800 ملی میٹر کابینہ | 1000 ملی میٹر کابینہ |
| شرح شدہ موجودہ رینج | 630A-1600A | 630A-5000A |
| درخواست کی قسم | فکسڈ انسٹالیشن | فکسڈ انسٹالیشن |
| ساخت کا ڈیزائن | کمپیکٹ کنفیگریشن | اعلی صلاحیت کی ترتیب |
یہ معیاری ڈیزائن صارفین کو سسٹم کی گنجائش اور کابینہ کے مطابق مناسب کنفیگریشن منتخب کرنے کی اجازت دیتا ہے۔ ضروریات
کنٹرول سسٹم ہائی وولٹیج سوئچنگ آلات کی آپریٹنگ وشوسنییتا کو براہ راست متاثر کرتا ہے۔
Usune 36 kV ہائی وولٹیج ویکیوم سرکٹ بریکر ایک پیشہ ور کنٹرول سرکٹ ڈیزائن اختیار کرتا ہے اجزاء بشمول بند کرنے والی کوائل، اوپننگ کوائل، معاون سوئچز، بلاکنگ کوائل، موٹر انرجی اسٹوریج سسٹم، اور اوور کرنٹ ٹرپنگ کوائل۔
| جزو | فنکشن |
| ہیڈکوارٹر بند کرنے والی کنڈلی | بریکر بند کرنے کے آپریشن کو کنٹرول کرتا ہے۔ |
| TQ اوپننگ کوائل | بریکر کھولنے کے آپریشن کو کنٹرول کرتا ہے۔ |
| ایم موٹر | توانائی ذخیرہ کرنے کی تقریب فراہم کرتا ہے۔ |
| S1 معاون سوئچ | توانائی ذخیرہ کرنے کی حیثیت کی نشاندہی کرتا ہے۔ |
| S8 معاون سوئچ | ٹیسٹ پوزیشن کی نشاندہی کرتا ہے۔ |
| S9 معاون سوئچ | کام کرنے کی پوزیشن کی نشاندہی کرتا ہے۔ |
| Y1 بلاکنگ کوائل | آپریشن لاکنگ تحفظ فراہم کرتا ہے۔ |
| Y7-Y9 اوور کرنٹ کوائل | اوور کرنٹ تحفظ فراہم کرتا ہے۔ |
یہ ترتیب انجینئرز کو مختلف پروجیکٹ کی ضروریات کے مطابق کنٹرول سسٹم کو اپنی مرضی کے مطابق کرنے کی اجازت دیتی ہے۔
برقی آپریشن کے دوران، بار بار بند ہونے والے سگنل غیر معمولی سوئچنگ اعمال کا سبب بن سکتے ہیں۔
اختیاری اینٹی باؤنس ریلے کلوزنگ سرکٹ کو منقطع کرکے بار بار بند ہونے والی کارروائیوں کو روکنے میں مدد کرتا ہے جب بند ہونے کا سگنل بہت دیر تک فعال رہتا ہے۔
یہ فنکشن آپریٹنگ استحکام کو بہتر بناتا ہے اور مکینیکل آپریٹنگ میکانزم کو غیر ضروری بار بار ہونے سے بچاتا ہے۔ اعمال
جب کنٹرول کے حالات مطمئن نہیں ہوتے ہیں تو بلاکنگ فنکشن غلط آپریشن کو روکتا ہے۔
جب ثانوی کنٹرول پاور سپلائی چالو نہیں ہوتی ہے یا مطلوبہ وولٹیج کی حد کو پورا نہیں کرتی ہے، بلاکنگ میکانزم غیر محفوظ بند ہونے والی کارروائیوں کو روکتا ہے۔
یہ ڈیزائن پیچیدہ ہائی وولٹیج ماحول میں آپریشنل حفاظت کو بہتر بناتا ہے۔
اختیاری اوور کرنٹ ٹرپنگ فنکشن ذہین غلطی سے تحفظ فراہم کرتا ہے۔
سسٹم موجودہ ٹرانسفارمر سیکنڈری سائیڈ سے تھری فیز کرنٹ سگنل وصول کرتا ہے اور ان کا موازنہ کرتا ہے۔ پیش سیٹ اقدار. جب کرنٹ سیٹنگ ویلیو سے زیادہ ہو جاتا ہے تو پروٹیکشن یونٹ کھولنے کے لیے ٹرپ سگنل بھیجتا ہے۔ بریکر اور غلطی کے تحفظ کے عمل کو مکمل کریں۔
| پروٹیکشن فنکشن | تفصیل |
| موجودہ کھوج | A، B، C فیز کرنٹ سگنل مانیٹر کرتا ہے۔ |
| سگنل موازنہ | پیش سیٹ سیٹنگز کے ساتھ موجودہ اقدار کا موازنہ کرتا ہے۔ |
| ٹرپ آؤٹ پٹ | بریکر کھولنے کے آپریشن کو چالو کرتا ہے۔ |
| تحفظ کا نتیجہ | فالٹ کرنٹ کو محفوظ طریقے سے منقطع کرتا ہے۔ |
مختلف منصوبوں کو مختلف کنٹرول سرکٹ کے انتظامات کی ضرورت ہو سکتی ہے۔
پروڈکٹ کسٹمر کی ضروریات پر مبنی اختیاری وائرنگ کنفیگریشنز کو سپورٹ کرتی ہے، بشمول کے ساتھ امتزاج اینٹی باؤنس فنکشن، بلاکنگ فنکشن، اور آپریٹنگ پاور آپشنز۔
| کنفیگریشن | اینٹی باؤنس | بلاکنگ فنکشن |
| معیاری کنٹرول | اختیاری | اختیاری |
| تحفظ کی ترتیب | دستیاب ہے۔ | دستیاب ہے۔ |
| اپنی مرضی کے مطابق وائرنگ | منصوبے کی ضرورت کے مطابق | منصوبے کی ضرورت کے مطابق |
لچکدار وائرنگ ڈیزائن مختلف تحفظ اور آٹومیشن سسٹم کے ساتھ بہتر انضمام کی اجازت دیتا ہے۔
ڈی سی پاور آپریشن کا استعمال کرتے وقت، ڈیشڈ باکس ٹرمینلز کی قطبیت مستقل رہنا چاہیے۔
موٹر وائرنگ پولرٹی کو مخصوص سرکٹ ڈایاگرام پر عمل کرنا چاہیے تاکہ توانائی کے ذخیرہ کرنے کے درست آپریشن کو یقینی بنایا جا سکے۔
وائرنگ ڈایاگرام انرجی اسٹوریج کے بغیر اور کھلی حالت میں ٹیسٹ پوزیشن کی حالت میں بریکر کی نمائندگی کرتا ہے۔
کنٹرول سسٹم کے قابل اعتماد آپریشن کے لیے درست وائرنگ ضروری ہے۔
Usune 36 kV ہائی وولٹیج ویکیوم سرکٹ بریکر ہائی وولٹیج ڈسٹری بیوشن سسٹم کے لیے تیار کیا گیا ہے جس کی ضرورت ہوتی ہے۔ قابل اعتماد سوئچنگ کارکردگی اور طویل مدتی آپریشن استحکام۔
اس کا بہترین مکینیکل ڈھانچہ، قابل اعتماد ویکیوم رکاوٹ ٹیکنالوجی، اور لچکدار کنٹرول کنفیگریشن بناتا ہے۔ یہ بجلی کی تقسیم کے منصوبوں کے لیے موزوں ہے جہاں حفاظت اور وشوسنییتا کلیدی تحفظات ہیں۔
انجینئرنگ کمپنیوں اور سوئچ گیئر مینوفیکچررز کے لیے، موجودہ سسٹمز کے ساتھ مطابقت ایک اہم انتخاب ہے۔ عنصر
معیاری ڈھانچہ، متعدد کابینہ کی چوڑائی کے اختیارات، اور قابل ترتیب کنٹرول سرکٹس انضمام کو آسان بناتے ہیں مختلف ہائی وولٹیج سوئچ گیئر کے حل میں.
ہائی وولٹیج سرکٹ بریکرز کا انتخاب کرتے وقت، صارفین کو اکثر آپریشنل ضروریات اور تحفظ کو متوازن کرنے کی ضرورت ہوتی ہے۔ افعال
| موازنہ آئٹم | معیاری ترتیب | تحفظ کی ترتیب |
| بنیادی سوئچنگ فنکشن | دستیاب ہے۔ | دستیاب ہے۔ |
| اینٹی باؤنس فنکشن | اختیاری | ضرورت پڑنے پر شامل |
| بلاکنگ پروٹیکشن | اختیاری | دستیاب ہے۔ |
| اوور کرنٹ پروٹیکشن | بیرونی ضرورت | انٹیگریٹڈ آپشن |
| سسٹم سیفٹی لیول | معیاری آپریشن | بہتر تحفظ |
مختلف پاور سسٹمز کو مختلف موجودہ صلاحیتوں کی ضرورت ہوتی ہے۔
| شرح شدہ موجودہ رینج | تجویز کردہ درخواست |
| 630A-1600A | درمیانے بوجھ کی تقسیم کے نظام |
| 1600A-5000A | اعلی صلاحیت والے پاور سسٹم |
درست موجودہ درجہ بندی کا انتخاب سسٹم کی کارکردگی کو بہتر بنانے اور آلات کے اوورلوڈ کو روکنے میں مدد کرتا ہے۔
| پیرامیٹر | تفصیلات |
| پروڈکٹ کی قسم | 36 kV ہائی وولٹیج ویکیوم سرکٹ بریکر |
| سلسلہ | VS1 |
| تنصیب کی قسم | فکسڈ قسم |
| ریٹیڈ کرنٹ | 630A-5000A |
| کابینہ کی چوڑائی | 800 ملی میٹر / 1000 ملی میٹر |
| رکاوٹ ٹیکنالوجی | ویکیوم آرک رکاوٹ |
| کنٹرول کے اختیارات | اینٹی باؤنس / بلاکنگ / اوور کرنٹ پروٹیکشن |
| معیارات | آئی ای سی اور جی بی |
| سرٹیفیکیشن | عیسوی |
درست ترتیب کو یقینی بنانے کے لیے، صارفین کو آرڈر دینے سے پہلے مکمل تکنیکی ضروریات فراہم کرنی چاہئیں۔
| معلومات | مقصد |
| شرح شدہ وولٹیج | سسٹم وولٹیج کی سطح کی تصدیق کریں۔ |
| شرح شدہ کرنٹ | مناسب صلاحیت کا انتخاب کریں۔ |
| کابینہ کے طول و عرض | تنصیب کی مطابقت کو یقینی بنائیں |
| کنٹرول وولٹیج | میچ آپریٹنگ سسٹم |
| وائرنگ کی ضروریات | اختیاری افعال کی تصدیق کریں۔ |
| تحفظ کے تقاضے | اضافی ماڈیولز منتخب کریں۔ |
درست تکنیکی معلومات انجینئرنگ کی تصدیق کے وقت کو کم کرنے اور پروجیکٹ کی کارکردگی کو بہتر بنانے میں مدد کرتی ہے۔
Usune پروڈکٹ ڈویلپمنٹ، مینوفیکچرنگ اور ٹیسٹنگ کے دوران سخت کوالٹی مینجمنٹ کا اطلاق کرتا ہے۔
| سرٹیفیکیشن | معیاری |
| کوالٹی مینجمنٹ | ISO 9001 |
| ماحولیاتی انتظام | آئی ایس او 14001 |
| پیشہ ورانہ حفاظت کا انتظام | آئی ایس او 45001 |
| الیکٹریکل اسٹینڈرڈ | آئی ای سی اور جی بی |
| پروڈکٹ سرٹیفیکیشن | عیسوی |
یہ سرٹیفیکیشن قابل اعتماد ہائی وولٹیج برقی آلات کی فراہمی کے لیے Usune کے عزم کو ظاہر کرتے ہیں۔ عالمی گاہکوں.
صارفین کو ریٹیڈ وولٹیج، ریٹیڈ کرنٹ، کابینہ کی مطابقت، کنٹرول کی ضروریات اور تحفظ پر غور کرنا چاہیے افعال
جی ہاں اینٹی باؤنس کنٹرول، بلاکنگ پروٹیکشن، اور اوور کرنٹ ٹرپنگ جیسے افعال کو ترتیب دیا جا سکتا ہے۔ منصوبے کی ضروریات کے مطابق.
درست مکینیکل ملاپ انسٹالیشن میں ترمیم کو کم کرتا ہے اور سسٹم انٹیگریشن کی کارکردگی کو بہتر بناتا ہے۔
پروڈکٹ اینٹی باؤنس کنٹرول، بلاکنگ پروٹیکشن اور ذہین اوور کرنٹ ٹرپنگ فنکشنز کو سپورٹ کر سکتی ہے۔
