Zhejiang Usune Electric Co., Ltd. ایک پیشہ ورانہ فیکٹری ہے جو R&D، ڈیزائن، پیداوار اور فروخت کو مربوط کرتی ہے۔ اس کا اہم مصنوعات میں 12kV～245kV انڈور اور آؤٹ ڈور ہائی وولٹیج ویکیوم سرکٹ بریکر، SF6 سرکٹ بریکرز، لوڈ شامل ہیں۔ سوئچز، اور مختلف منقطع ہونے والے سوئچز۔ یہ پاور انجینئرنگ دونوں منصوبوں کے لیے ایک قابل اعتماد پیشہ ور سپلائر ہے۔ ملکی اور بین الاقوامی سطح پر۔

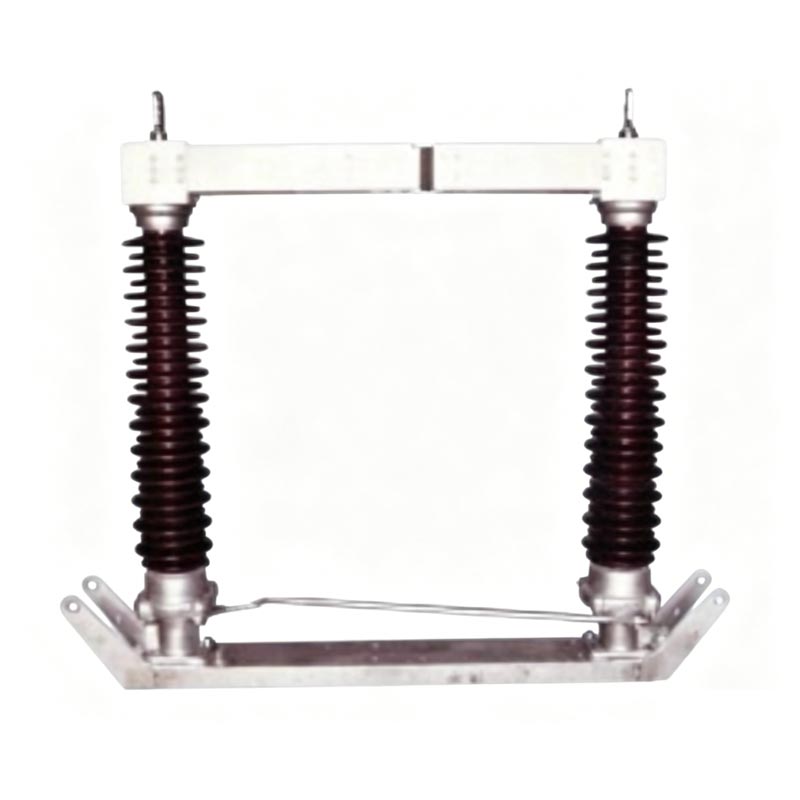

Usune Gw4 Disconnect Switch خاص طور پر تھری فیز AC 50Hz/60Hz پاور سسٹمز کے لیے ڈیزائن کیا گیا ہے۔ اس کا پرائمری فنکشن ہائی وولٹیج سرکٹس کو جوڑنے یا منقطع کرنے کے لیے ہے انرجی، بغیر بوجھ کے حالات اور مرئی فراہم کرنا بس باروں، سرکٹ بریکرز، ٹرانسفارمرز اور دیگر ہائی وولٹیج کی دیکھ بھال کے لیے برقی تنہائی کی منظوری سامان
-GB 1985-2004: AC ہائی وولٹیج منقطع سوئچز اور گراؤنڈنگ سوئچز
-IEC 62271-102: ہائی وولٹیج سوئچ گیئر اور کنٹرول گیئر
-GB/T 11022: ہائی وولٹیج سوئچ گیئر اور کنٹرول گیئر کے لیے عمومی وضاحتیں
GW4 سیریز: ڈبل پوسٹ انسولیٹر، افقی گھومنے والی، رکاوٹ کی قسم
1. ڈبل پوسٹ انسولیٹر کا ڈھانچہ، دو پوسٹ انسولیٹر فی فیز افقی طور پر 90° ہم آہنگی سے گھومتے ہیں۔
2. اہم رابطے درمیان سے ٹوٹے ہوئے، چاندی سے چڑھائے ہوئے تانبے کے رابطے، کم رابطے کی مزاحمت، اور اچھی چالکتا ہیں۔
3. بیس گرم ڈِپ جستی سٹیل سے بنا ہے، جس میں مہر بند بیرنگ، سنکنرن مزاحم اور پائیدار ہیں۔
4. GW4 منقطع سوئچ کو مکینیکل کے ساتھ یک طرفہ یا دو طرفہ گراؤنڈ سوئچ سے لیس کیا جا سکتا ہے۔
آپریشنل سیفٹی کو یقینی بنانے کے لیے انٹر لاکنگ۔
5. آپریٹنگ میکانزم دستی (CS14G، CS17G) یا الیکٹرک (CJ6B، CJ11، XCJ-I) ہو سکتا ہے۔
| پیرامیٹر | تفصیلات |
| شرح شدہ وولٹیج | 126kV (110kV سسٹم) |
| شرح شدہ تعدد | 50Hz |
| ریٹیڈ کرنٹ | 630A، 1250A، 1600A، 2000A، 2500A |
| ریٹیڈ شارٹ ٹائم برداشت کرنٹ (1s) | 31.5kA، 40kA، 50kA |
| شرح شدہ چوٹی موجودہ کا مقابلہ کر رہی ہے۔ | 80kA، 100kA، 125kA |
| 1 منٹ ڈرائی AC وولٹیج کا مقابلہ کریں۔ | - زمین تک: 140kV- وقفے کے اس پار: 160kV |
| آپریشن کا درجہ حرارت | -40°C سے +40°C |
| اونچائی | ≤ 2000m |

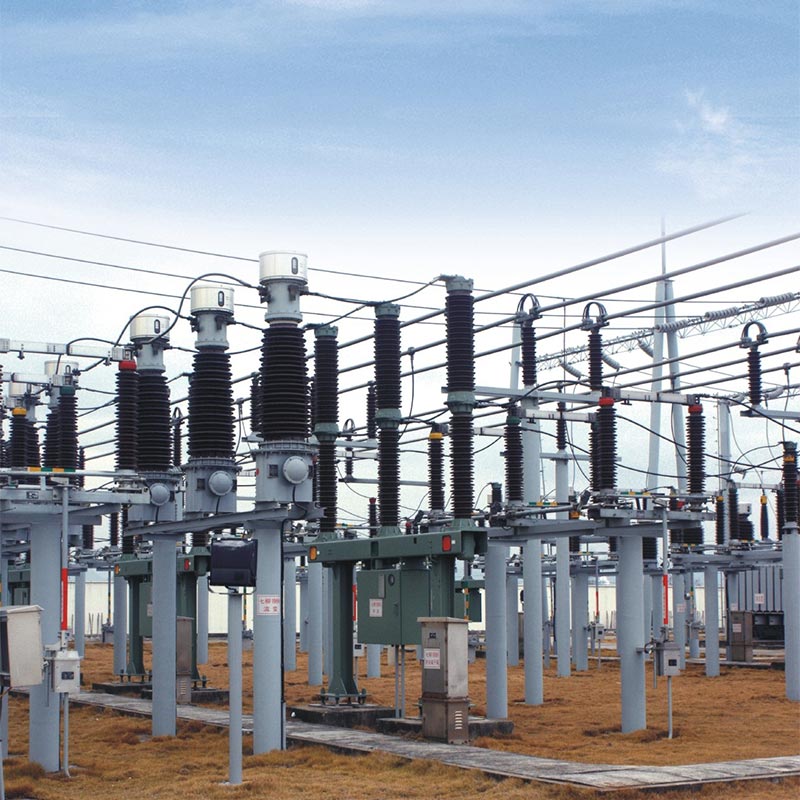

ایک 110kV... ونڈ پاور سب اسٹیشن پروجیکٹ
یہ منصوبہ ایک ایسے شمالی علاقے میں واقع ہے جہاں درجہ حرارت میں نمایاں فرق ہے، جس کے لیے اعلیٰ آلات کی ضرورت ہے۔ وشوسنییتا اور سرد مزاحمت. پروجیکٹ نے الیکٹرک سے لیس متعدد Usune GW4 منقطع سوئچز کا انتخاب کیا۔ میکانزم اور دو طرفہ گراؤنڈنگ سوئچ۔ کمیشننگ کے بعد سے کئی سالوں سے، سامان مستحکم طریقے سے چل رہا ہے، قابل اعتماد مکینیکل ایکشنز اور بہترین سنکنرن مزاحمت کے ساتھ، مؤثر طریقے سے سب سٹیشن کی دیکھ بھال کی حفاظت کو یقینی بنانا اور روزانہ آپریشن کی کارکردگی، صارف کی طرف سے اعلی تعریف کمائی.
| آئٹم | یونٹ | پیرامیٹرز | |||||
| شرح شدہ وولٹیج | kV | 40.5 | 72.5 | 126 | 145 | ||
| شرح شدہ موصلیت کی سطح | 1 منٹ پاور فریکوئنسی وولٹیج کا سامنا (موثر قدر) | زمین پر | kV | 95 | 160 | 230 | 275 |
| فریکچر | kV | 118 | 200 | 230+70 | 275+85 | ||
| شرح شدہ بجلی کا تسلسل کرنٹ کا سامنا (چوٹی) | زمین پر | kV | 185 | 350 | 550 | 650 | |
| فریکچر | kV | 215 | 410 | 550+110 | 650+120 | ||
| شرح شدہ تعدد | ہرٹز | 50/60 | |||||
| ریٹیڈ کرنٹ | A | 630~4000 | 630~4000 | 630~4000 | 630~4000 | ||
| ریٹیڈ شارٹ ٹائم کرنٹ کا سامنا | کے اے | 20، 31.5، 40، 50 | 20، 31.5، 40، 50 | 20، 31.5، 40، 50 | 20، 31.5، 40، 50 | ||
| شرح شدہ چوٹی کرنٹ کو برداشت کرتی ہے۔ | کے اے | 50، 80، 100، 125 | 50، 80، 100، 125 | 50، 80، 100، 125 | 50، 80، 100، 125 | ||
| شرح شدہ شارٹ سرکٹ دورانیہ | چاقو/تلوار | s | 4/4 | 4/4 | 3/3 | 3/3 | |
| درجہ بند مکینیکل ٹرمینل لوڈ | افقی اور عمودی | N | 1250 | 1250 | 1250 | 1250 | |
| افقی | N | 750 | 750 | 750 | 750 | ||
| عمودی قوت | N | 1000 | 1000 | 1000 | 1000 | ||
| کریپج کا فاصلہ | ملی میٹر | 1013/1256 | 1813/2248 | 3150/3906 | 3652/4495 | ||
| مکینیکل زندگی | اوقات | 5000 | 5000 | 1000 | 5000 | ||
| موٹر ایکچیویٹر | ماڈل | چیف جسٹس | چیف جسٹس | چیف جسٹس | چیف جسٹس | ||
| موٹر وولٹیج | V | AC380، AC220، DC220، DC110 | |||||
| وولٹیج کنٹرول لوپ | V | AC380، AC220، DC220، DC110 | |||||
| پوائنٹس، بند ہونے کا وقت | s | 7±1 | |||||
|
انسانی عمل کرنے والا |
ماڈل | CS14 CS17 | |||||
| برقی مقناطیسی تالا وولٹیج | V | AC220، DC220، DC110 | |||||
• انسولیٹر: کوئی دراڑ، نقصان، یا گندگی نہیں۔
• رابطے: صاف، چاندی چڑھایا سطح برقرار.
• فاسٹنر: تمام بولٹ سخت ہیں۔
میکانزم: ہموار گردش؛ حرکت پذیر حصوں کو چکنا کرنا۔
• انسولیٹر عمودی: شیمز کے ساتھ ایڈجسٹ کریں (زیادہ سے زیادہ 3 ملی میٹر فی مقام)۔
تھری فیز سنکرونائزیشن: کرینک آرم اور لنکج راڈز کو ایڈجسٹ کریں۔
رابطہ کا دباؤ: مناسب اندراج اور دباؤ کو یقینی بنائیں۔
• صرف بغیر بوجھ کے کام کریں؛ تصدیق کریں کہ سرکٹ بریکر کھلا ہے۔
• دستی آپریشن: آپریٹنگ ہینڈل کا استعمال کریں؛ ضرورت سے زیادہ طاقت سے بچیں.
موٹرائزڈ آپریشن: مقامی/ریموٹ کنٹرول استعمال کریں۔ مانیٹر پوزیشن.
• انٹر لاک: اگر آپس میں بند ہو تو زبردستی آپریشن نہ کریں۔
• متواتر اوور ہال: ہر 1-2 سال بعد۔
انسولیٹر اور رابطوں کو صاف کریں۔ صنعتی ویسلین لگائیں۔
• بیرنگ اور ٹرانسمیشن حصوں کو چکنا کرنا۔
• ڈھیلے بولٹ، پہنے ہوئے رابطے، اور انسولیٹر کے نقصان کی جانچ کریں۔
• شارٹ سرکٹ کے بعد: فوراً معائنہ کریں۔
• کام نہیں کر سکتا: انٹر لاک، جام شدہ لنکیج، یا موٹر کی خرابی چیک کریں۔
• غیر مطابقت پذیر مراحل: کراس لنکج سلاخوں کو ایڈجسٹ کریں۔
• زیادہ گرمی سے رابطہ کریں: صاف کریں اور دوبارہ مضبوط کریں؛ چاندی چڑھانا چیک کریں.
A: نہیں، GW4 منقطع سوئچ صرف وولٹیج کے تحت تنہائی اور سوئچنگ کے لیے موزوں ہے، بغیر لوڈ۔ حالات اس میں قوس بجھانے کی صلاحیت نہیں ہے اور اسے بوجھ کے نیچے کام کرنے سے سختی سے منع کیا گیا ہے۔ یہ ایک سرکٹ بریکر کے ساتھ مل کر استعمال کیا جانا چاہئے.
A: مکینیکل انٹر لاک ایک محفوظ آپریٹنگ ترتیب کو نافذ کرتا ہے: مین سوئچ کھلا → گراؤنڈنگ سوئچ بند؛ گراؤنڈنگ سوئچ کھلا → مین سوئچ بند، غلط کام کو روکنا اور دیکھ بھال کی حفاظت کو یقینی بنانا اہلکار
A: معیاری قسم ≤2000m کی اونچائی والے ماحول کے لیے موزوں ہے اور درجہ حرارت -40℃ سے +40℃، جو زیادہ تر بیرونی سب سٹیشنوں کی ضروریات کو پورا کر سکتا ہے۔ خاص اونچائی یا بہت زیادہ آلودہ علاقوں کے لیے، پربلت موصلیت اور مخالف سنکنرن حل اپنی مرضی کے مطابق کیا جا سکتا ہے.
