EPC ٹھیکیداروں، برقی تقسیم کاروں، سب سٹیشنوں، صنعتی پلانٹس، اور بنیادی ڈھانچے کے منصوبوں کے لیے، Kyn28 میڈیم وولٹیج سوئچ گیئر مکمل انڈور میڈیم وولٹیج کی تقسیم کی تعمیر کے لیے قابل ترتیب پلیٹ فارم فراہم کرتا ہے۔ نظام
Usune ISO 9001، ISO 14001، اور ISO 45001 مینجمنٹ سسٹم کے ساتھ کام کرتا ہے۔ کے مطابق مصنوعات تیار کی جاتی ہیں۔ قابل اطلاق IEC اور GB معیارات، متعلقہ مارکیٹوں کے لیے دستیاب CE سرٹیفیکیشن کے ساتھ۔
میڈیم وولٹیج سوئچ گیئر کا انتخاب خود کابینہ کے بجائے برقی نظام سے شروع ہوتا ہے۔ رکھنے سے پہلے ایک آرڈر، انجینئرز کو عام طور پر سسٹم وولٹیج، آپریٹنگ فریکوئنسی، زیادہ سے زیادہ لوڈ کرنٹ کی تصدیق کرنے کی ضرورت ہوتی ہے، شارٹ سرکٹ کی سطح، فیڈرز کی تعداد، تحفظ کی ضروریات، کیبل کا انتظام، اور تنصیب کا ماحول۔
یہ پیرامیٹرز مناسب کابینہ کی ترتیب اور برقی اجزاء کا تعین کرتے ہیں۔ Usune کا جائزہ لے سکتے ہیں۔ الیکٹریکل معلومات پراجیکٹ کریں اور اسی تصریح کو لاگو کرنے کے بجائے ایک مناسب ترتیب تجویز کریں۔ ہر منصوبے.
پراجیکٹ پر مبنی انتخاب کا یہ طریقہ خاص طور پر سب سٹیشنز، مینوفیکچرنگ پلانٹس، پاور کے لیے اہم ہے۔ انفراسٹرکچر، اور دیگر سہولیات جہاں کئی میڈیم وولٹیج سرکٹس ایک ساتھ کام کرتے ہیں۔
معیاری Kyn28 میڈیم وولٹیج سوئچ گیئر کنفیگریشن 3.6kV سے 12kV تک درمیانے وولٹیج کے نظام کو سپورٹ کرتی ہے۔ موجودہ درجہ بندی 630A سے 3150A تک ہے۔
شارٹ سرکٹ کی کارکردگی کئی سطحوں میں دستیاب ہے، بشمول 25kA، 31.5kA، 40kA، اور 50kA کنفیگریشنز۔ دی مناسب درجہ بندی کا انتخاب برقی نیٹ ورک کے حسابی فالٹ کرنٹ کے مطابق کیا جانا چاہیے۔ صرف عام آپریٹنگ بوجھ کے مطابق۔
پروجیکٹ پروکیورمنٹ کے لیے، ریٹیڈ کرنٹ اور شارٹ سرکٹ کی صلاحیت کو اپ اسٹریم اور ڈاون اسٹریم کے ساتھ ملانا مربوط نظام کی کارکردگی کو برقرار رکھنے کے لیے برقی آلات ضروری ہیں۔
ایک مکمل میڈیم وولٹیج ڈسٹری بیوشن سسٹم میں عام طور پر ایک سے زیادہ قسم کی کابینہ ہوتی ہے۔ آنے والی طاقت، باہر جانے والے فیڈرز، ٹرانسفارمرز، میٹرنگ سرکٹس، وولٹیج کی پیمائش، اور بس بار کنکشن سب کی ضرورت ہو سکتی ہے مختلف افعال.
Usune ان سرکٹ کی ضروریات کے مطابق سوئچ گیئر لائن اپ کو ترتیب دے سکتا ہے۔ نتیجے کے انتظام کر سکتے ہیں انکمنگ، آؤٹ گوئنگ، پی ٹی، میٹرنگ، بس سیکشنلائزر، اور آئسولیشن فنکشنز کو ایک مربوط میں شامل کریں بجلی کی تقسیم کا نظام
یہ آلات کو ان منصوبوں کے لیے موزوں بناتا ہے جہاں سوئچ گیئر کو منظور شدہ کے ساتھ براہ راست مطابقت رکھنے کی ضرورت ہوتی ہے۔ سنگل لائن ڈایاگرام.
نظام کی سطح پر درمیانے وولٹیج کے تحفظ پر غور کیا جانا چاہیے۔ سوئچ گیئر، سرکٹ بریکر، تحفظ ریلے، ٹرانسفارمر، کیبل، اور اپ اسٹریم پروٹیکشن آلات کو پروجیکٹ کے تحفظ کے مطابق مل کر کام کرنے کی ضرورت ہے۔ فلسفہ
Kyn28 میڈیم وولٹیج سوئچ گیئر کو مطلوبہ تحفظ اور کنٹرول کے اجزاء کے ساتھ مربوط کیا جا سکتا ہے۔ منصوبے کی تفصیلات کے لئے. ویکیوم سرکٹ بریکر بنیادی سوئچنگ فنکشن فراہم کرتا ہے، جبکہ متعلقہ تحفظ اور کنٹرول سسٹم کو برقی ڈیزائن کے مطابق ترتیب دیا جا سکتا ہے۔
EPC منصوبوں کے لیے، Usune کابینہ کی ترتیب کو کسٹمر کے تحفظ کی ضروریات کے ساتھ مربوط کر سکتا ہے اور تکنیکی دستاویزات.

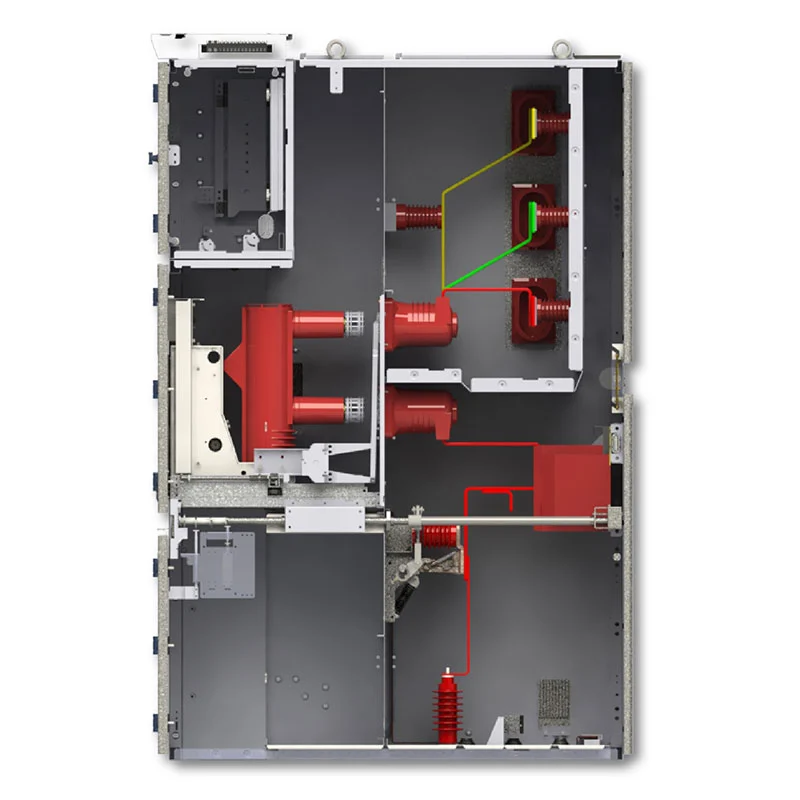

سازوسامان دھات سے منسلک کابینہ کا ڈھانچہ استعمال کرتا ہے جس میں بنیادی برقی اجزاء کے لیے مخصوص جگہیں ہیں، بس بار، کیبل کنکشن، اور ثانوی کنٹرول کا سامان۔
اندرونی انتظام برقی تنصیب کے لیے ایک متعین ترتیب فراہم کرتا ہے اور مکمل سوئچ گیئر کی اجازت دیتا ہے۔ لائن اپ کو کیبل روٹنگ، کنٹرول وائرنگ، آپریٹنگ رسائی، اور برقی کمرے کے طول و عرض کے ساتھ مربوط کیا جائے گا۔
ایک سے زیادہ کابینہ والے منصوبوں کے لیے، سرکٹس کی تعداد اور ضرورت کے مطابق انتظامات کی منصوبہ بندی کی جا سکتی ہے۔ ہر کابینہ کو ایک آزاد مصنوعات کے طور پر علاج کرنے کے بجائے کام کرتا ہے۔
آلات کو آرڈر کرنے سے پہلے بجلی کے کمرے کے حالات کی تصدیق کی جانی چاہئے۔ اہم عوامل دستیاب ہیں۔ تنصیب کی جگہ، کیبل کے اندراج کی سمت، آپریٹنگ کلیئرنس، محیطی درجہ حرارت، نمی، اونچائی، وینٹیلیشن، اور نقل و حمل تک رسائی۔
معیاری سامان انڈور تنصیب کے لیے ہے۔ محیطی درجہ حرارت -15 ° C سے +40 ° C تک متعین کیا جاتا ہے، جبکہ روزانہ اوسط رشتہ دار نمی 95% سے زیادہ نہیں ہونی چاہیے اور ماہانہ اوسط 90% سے زیادہ نہیں ہونی چاہیے۔
زیادہ اونچائی پر یا خاص ماحولیاتی حالات میں تنصیبات کے لیے، Usune سے مشورہ کیا جانا چاہیے۔ انجینئرنگ کا مرحلہ تاکہ مناسب برقی اور موصلیت کے پیرامیٹرز پر غور کیا جا سکے۔
آنے والی الماریاں درمیانے وولٹیج کی سپلائی کو سوئچ گیئر بس بار سسٹم سے جوڑتی ہیں۔ درجہ بند کرنٹ، تحفظ ترتیب، پیمائش کی ضروریات، اور آنے والی کیبل کی ترتیب کے مطابق تصدیق کی جانی چاہئے۔ اپ اسٹریم برقی نیٹ ورک۔
باہر جانے والی الماریاں ٹرانسفارمرز، موٹرز، پیداواری سازوسامان، یا دیگر بہاو والے بوجھ میں بجلی تقسیم کرتی ہیں۔ ان کا مقدار اور موجودہ درجہ بندی کا تعین پروجیکٹ کی لوڈ لسٹ اور فیڈر شیڈول کے مطابق کیا جا سکتا ہے۔
پی ٹی اور میٹرنگ کیبنٹ کو شامل کیا جا سکتا ہے جہاں پراجیکٹ کو وولٹیج کی پیمائش، توانائی کی پیمائش، یا دیگر برقی نگرانی کے افعال.
بس سیکشنلائزر کنفیگریشن کو استعمال کیا جا سکتا ہے جہاں ڈسٹری بیوشن نیٹ ورک کو علیحدہ بس سیکشنز کی ضرورت ہوتی ہے یا نظام کے مختلف حصوں کے درمیان کنٹرول کنکشن.
سب سٹیشنوں میں سامان کو آنے والے ذرائع، ٹرانسفارمر فیڈرز، باہر جانے والے سرکٹس کے ارد گرد ترتیب دیا جا سکتا ہے، میٹرنگ، اور بس بار سیکشننگ کی ضروریات۔ کنفیگریشن کو سب سٹیشن کے الیکٹریکل سے ملایا جا سکتا ہے۔ سنگل لائن ڈایاگرام.
فیکٹریوں کے لیے، سوئچ گیئر درمیانے وولٹیج کی بجلی کو پیداواری لائنوں، ٹرانسفارمرز، موٹرز، میں تقسیم کر سکتا ہے۔ کمپریسرز، پمپس، اور معاون نظام۔ مختلف فیڈر کی درجہ بندی اصل بوجھ کے مطابق بتائی جا سکتی ہے۔ تقسیم
کان کنی کے منصوبوں میں اکثر تقسیم شدہ بھاری بجلی کا بوجھ شامل ہوتا ہے۔ سوئچ گیئر ٹرانسفارمر کے ارد گرد ترتیب دیا جا سکتا ہے فیڈرز، موٹرز، وینٹیلیشن سسٹم، پمپنگ کا سامان، اور پروسیسنگ کی سہولیات۔
بڑی تجارتی اور اونچی عمارتوں کو درمیانی وولٹیج آنے والی بجلی اور متعدد بہاو کی ضرورت ہو سکتی ہے ٹرانسفارمر سرکٹس سامان کو عمارت کے برقی کمرے اور تقسیم کے مطابق ترتیب دیا جا سکتا ہے۔ ضروریات
| آئٹم | تفصیلات |
| ماڈل | KYN28A-12 |
| شرح شدہ وولٹیج | 3.6kV، 7.2kV، 12kV |
| شرح شدہ تعدد | 50Hz/60Hz |
| ریٹیڈ کرنٹ | 630A–3150A |
| شرح شدہ شارٹ سرکٹ بریک کرنٹ | 25kA، 31.5kA، 40kA، 50kA |
| ریٹیڈ شارٹ ٹائم اسٹینڈ کرنٹ | 25kA/3s، 31.5kA/3s، 40kA/3s، 50kA/3s |
| تحفظ کی ڈگری | IP4X بیرونی دیوار / IP2X اندرونی کمپارٹمنٹ |
| محیطی درجہ حرارت | -15°C سے +40°C |
| اونچائی | ≤1000m، زیادہ اونچائی کے لیے ڈیریٹنگ کے ساتھ |
| تنصیب | انڈور |
| سسٹم | تھری فیز اے سی |
پراجیکٹ وولٹیج، لوڈ کرنٹ، فالٹ لیول، تحفظ کے مطابق حتمی تفصیلات کی تصدیق کی جانی چاہیے۔ اسکیم، کیبل کا انتظام، اور تنصیب کا ماحول۔
Usune کو برقی آلات کی تیاری میں 14 سال سے زیادہ کا تجربہ ہے اور وہ اس کے لیے تکنیکی مدد فراہم کرتا ہے۔ پراجیکٹ پر مبنی میڈیم وولٹیج کے سامان کی خریداری۔
صارفین سنگل لائن ڈایاگرام، وولٹیج کی سطح، موجودہ درجہ بندی، شارٹ سرکٹ کی ضرورت، کابینہ فراہم کر سکتے ہیں مقدار، فعال ضروریات، اور تنصیب کی شرائط. Usune اس کے بعد تکنیکی تصدیق میں مدد کر سکتا ہے۔ اور سامان کی ترتیب۔
معیاری ترتیب کے لیے، عام پیداوار کی مدت تکنیکی تصدیق کے بعد تقریباً 15-20 دن ہوتی ہے۔ اور ادائیگی. اصل ترسیل کا وقت پروجیکٹ کی ترتیب اور آرڈر کی مقدار پر منحصر ہے۔
KYN28 سیریز کا حوالہ Cas-space راکٹ لانچ پروجیکٹ کے لیے دیا گیا ہے۔
روایتی تجارتی عمارتوں یا کارخانوں کے برعکس، ایرو اسپیس کے بنیادی ڈھانچے میں کئی خصوصیتیں ہوسکتی ہیں۔ مختلف علاقوں میں کام کرنے والے برقی بوجھ اور معاون نظام۔ درمیانی وولٹیج کی تقسیم کا سامان لہذا مجموعی سہولت پاور فن تعمیر کے ساتھ مربوط ہونے کی ضرورت ہے۔
اس پروجیکٹ کے لیے، سوئچ گیئر کی ترتیب کو سائٹ کی وسیع تر برقی تقسیم کے حصے کے طور پر سمجھا جاتا تھا۔ سسٹم، بشمول پاور ریسیپشن، سرکٹ ڈسٹری بیوشن، تحفظ، اور برقی کنٹرول کی ضروریات۔
یہ پروجیکٹ خصوصی انجینئرنگ ایپلی کیشنز میں حصہ لینے کی Usune کی صلاحیت کو ظاہر کرتا ہے جہاں درمیانی وولٹیج سامان کو عام کے طور پر فراہم کرنے کی بجائے پروجیکٹ کی مخصوص برقی ضروریات کے ساتھ مربوط کرنے کی ضرورت ہے۔ معیاری کابینہ.
Usune ایک مربوط کوالٹی اور پروڈکشن مینجمنٹ سسٹم کا اطلاق کرتا ہے جس میں مینوفیکچرنگ، معائنہ، ماحولیاتی انتظام، اور پیشہ ورانہ حفاظت.
کمپنی ISO 9001، ISO 14001، اور ISO 45001 سرٹیفیکیشن رکھتی ہے۔ سامان کے مطابق ڈیزائن کیا گیا ہے قابل اطلاق IEC اور GB معیارات، قابل اطلاق کنفیگریشنز کے لیے دستیاب CE سرٹیفیکیشن کے ساتھ۔
شپمنٹ سے پہلے، سامان معمول کے معائنہ اور جانچ سے گزرتا ہے جس میں متعلقہ اجزاء، اسمبلی، بجلی کے کنکشن، اور تیار سامان. تکنیکی دستاویزات اور ٹیسٹ رپورٹس کے مطابق فراہم کی جا سکتی ہے۔ منصوبے کی ضروریات کے لئے.
اہم معلومات میں سسٹم وولٹیج، فریکوئنسی، ریٹیڈ کرنٹ، شارٹ سرکٹ لیول، آنے والوں کی تعداد اور باہر جانے والے سرکٹس، تحفظ کی ضروریات، کیبل کا انتظام، اور تنصیب کے حالات۔
فراہم کردہ کنفیگریشن 3.6kV، 7.2kV، اور 12kV سسٹمز کو سپورٹ کرتی ہے۔ حتمی وولٹیج کی درجہ بندی کی تصدیق کی جانی چاہئے کسٹمر کے برقی نیٹ ورک کے مطابق۔
جی ہاں Usune گاہک کے الیکٹریکل ڈایاگرام کا جائزہ لے سکتا ہے اور کابینہ کے افعال اور درجہ بندی کے مطابق ترتیب دے سکتا ہے۔ منصوبے کی ضروریات.
جی ہاں اسے آنے والی بجلی، ٹرانسفارمر فیڈرز، آؤٹ گوئنگ سرکٹس، میٹرنگ، وولٹیج کی پیمائش، کے لیے ترتیب دیا جا سکتا ہے۔ اور انڈور سب اسٹیشن ایپلی کیشنز میں بس بار سیکشننگ۔
Usune کی مصنوعات قابل اطلاق IEC اور GB معیارات کے مطابق ڈیزائن کی گئی ہیں۔ کمپنی ISO 9001، ISO کے تحت کام کرتی ہے۔ 14001، اور ISO 45001 مینجمنٹ سسٹمز، قابل اطلاق مارکیٹوں کے لیے دستیاب CE سرٹیفیکیشن کے ساتھ۔
جی ہاں Usune تکنیکی وضاحتیں، ٹیسٹ رپورٹس، مصنوعات کی دستاویزات، اور دیگر پروجیکٹ سے متعلق فراہم کر سکتا ہے۔ کسٹمر کی ضروریات کے مطابق دستاویزات.
معیاری ترتیب کے لیے، پیداوار عام طور پر تکنیکی تصدیق اور ادائیگی کے بعد تقریباً 15-20 دنوں میں ہوتی ہے۔ دی اصل شیڈول ترتیب اور مقدار پر منحصر ہے۔
اگر آپ Kyn28 میڈیم وولٹیج سوئچ گیئر خرید رہے ہیں، تو اپنا سنگل لائن ڈایاگرام، سسٹم وولٹیج، ریٹیڈ فراہم کریں موجودہ، شارٹ سرکٹ کی سطح، کابینہ کی مقدار، فیڈر کی ضروریات، تحفظ کی ضروریات، اور تنصیب حالات
Usune بجلی کی ضروریات کا جائزہ لے سکتا ہے اور اس کے لیے ایک مناسب میڈیم وولٹیج سوئچ گیئر کنفیگریشن فراہم کر سکتا ہے۔ آپ کے منصوبے.
