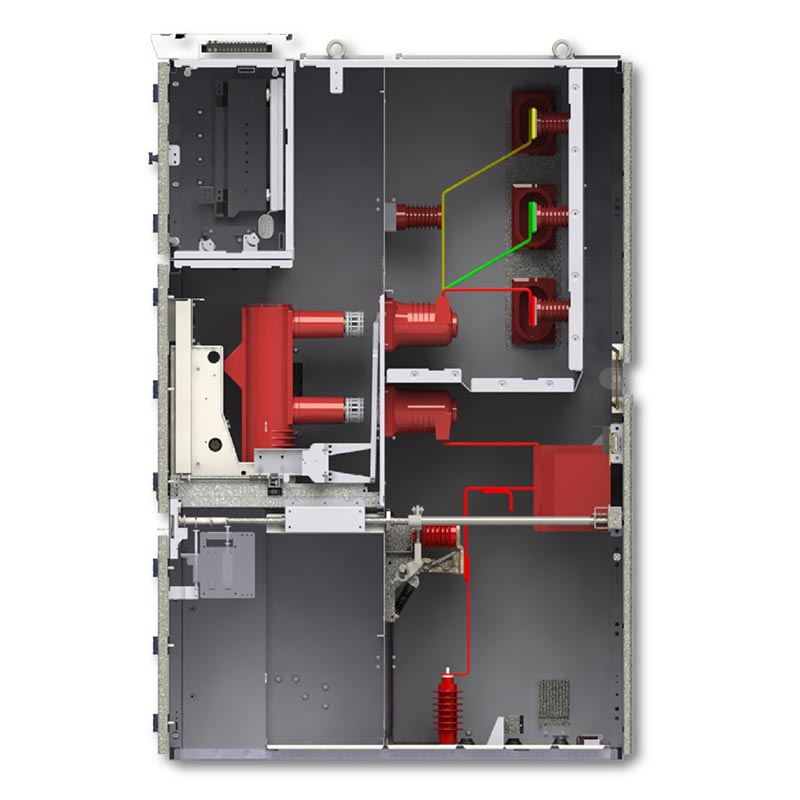

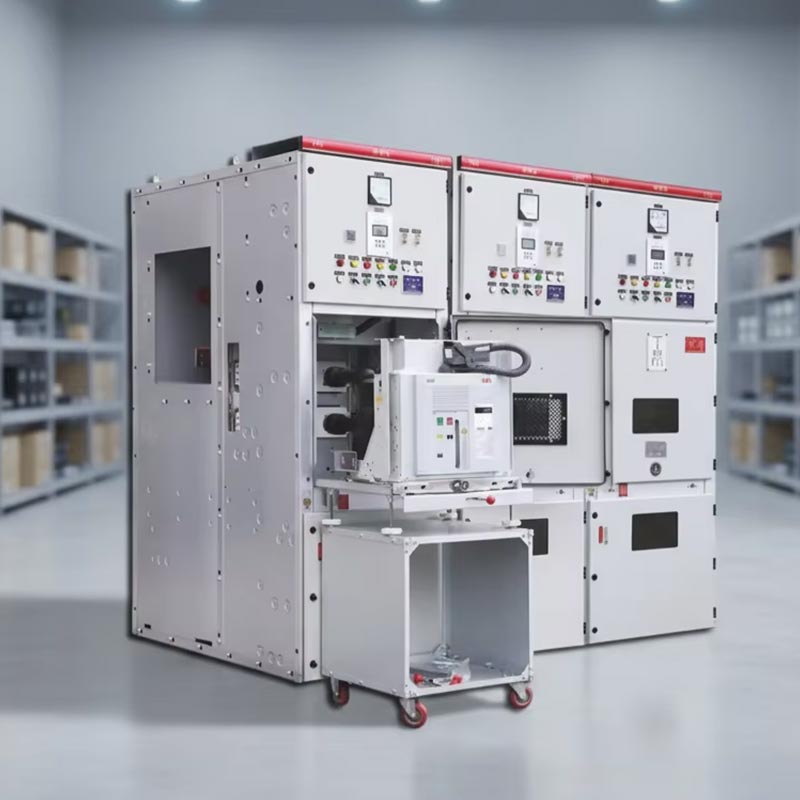

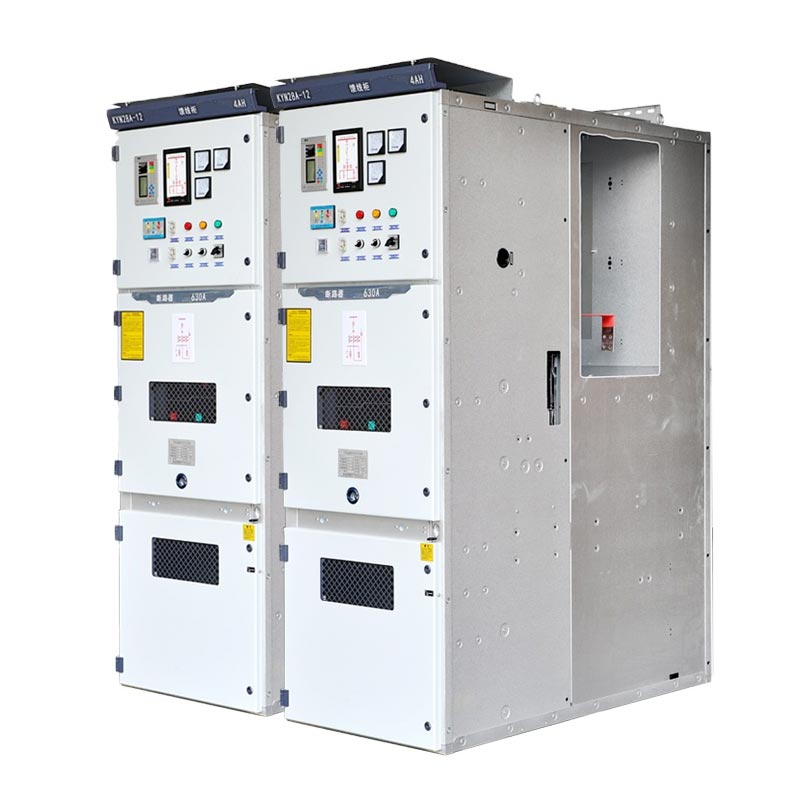

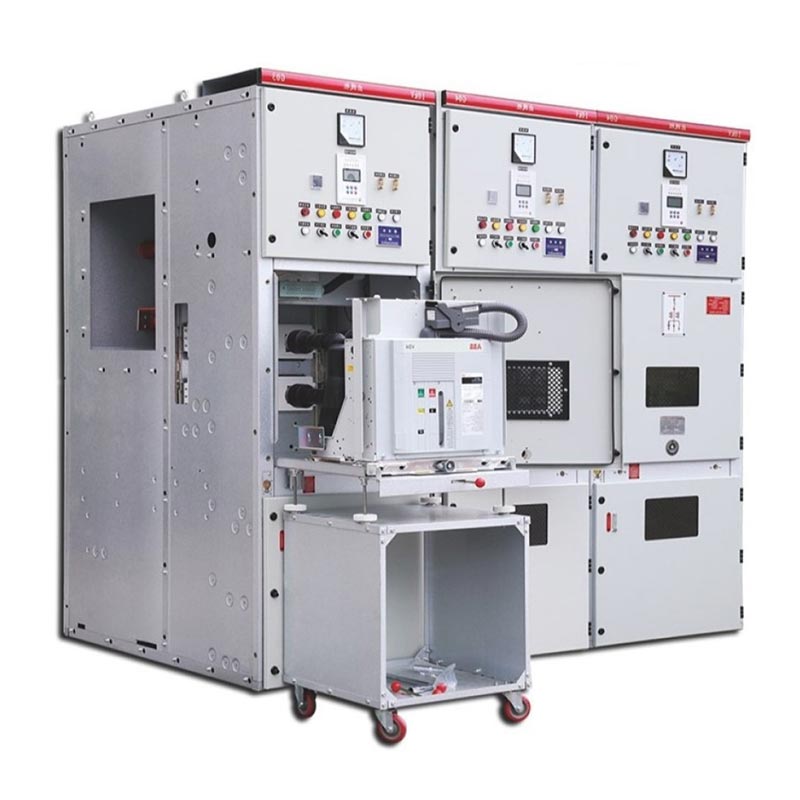

Kyn28 سوئچ گیئر 10kv

Usune Kyn28 سوئچ گیئر 10kV تھری فیز AC 50Hz، 3.6~12kV سنگل بس بار اور سنگل بس بار کے لیے موزوں ہے۔ منقسم پاور سسٹمز، اور جامع "پانچ پروف" افعال کی خصوصیات۔ کابینہ کے ہینڈ کارٹ سیکشن کو لیس کیا جاسکتا ہے۔ کے ساتھ بنیادی اجزاء جیسے ویکیوم سرکٹ بریکرز اور ویکیوم کونٹیکٹر۔ ABB جیسے برانڈز سے ویکیوم سرکٹ بریکر VD4، Schneider HVX، اور Usune VS1 کو منتخب کیا جا سکتا ہے۔ یہ فی الحال مرکزی دھارے میں شامل انڈور ہائی وولٹیج کا مکمل سیٹ ہے۔ طاقت تقسیم کا سامان، بنیادی طور پر مختلف سب اسٹیشنوں اور تقسیم میں بجلی کی ترسیل اور استقبال کے لیے استعمال کیا جاتا ہے۔ اسٹیشن، اور سرکٹ کنٹرول، تحفظ، اور نگرانی کے لیے۔

کم وولٹیج سوئچ گیئر

میڈیم وولٹیج سوئچ گیئر

آپریٹنگ ماحول کے تقاضے

• محیط ہوا کا درجہ حرارت: اوپری حد +40 ℃، کم حد -15 ℃؛
رشتہ دار نمی: روزانہ اوسط 95% سے زیادہ نہیں، ماہانہ اوسط 90% سے زیادہ نہیں؛
• اونچائی: 1000m اور نیچے؛
• زلزلے کی شدت: 8 ڈگری سے زیادہ نہیں؛
• کوئی آگ یا دھماکے کا خطرہ، کوئی شدید آلودگی، کوئی کیمیائی سنکنرن، اور کوئی پرتشدد کمپن نہیں۔ اگر آپریٹنگ ماحول GB3906 میں بیان کردہ عام حالات سے زیادہ ہے، صارف اور مینوفیکچرر کو بات چیت کرنی چاہیے اور تعین مناسب حالات.

تکنیکی پیرامیٹرز

• شرح شدہ وولٹیج: 3.6kV, 6.6kV, 7.2kV, 10kV, 11kV, 12kV, 13.8kV, 15kV, 17.5kV, 20kV, 24kV;
• شرح شدہ تعدد: 50/60Hz؛
• ریٹیڈ کرنٹ: 630A، 1250A، 1600A، 2000A، 2500A، 3150A، 4000A، 5000A؛
• شرح شدہ مختصر وقت کے ساتھ موجودہ (4s): 16kA، 20kA، 25kA، 31.5kA، 40kA؛
• درجہ بند موصلیت کی سطح: 42kV (1 منٹ پاور فریکوئنسی، الیکٹروڈ/گراؤنڈ کے درمیان)، 48kV (کھلا رابطہ)؛ 75kV (بجلی کا تسلسل، الیکٹروڈ/زمین کے درمیان)، 85kV (کھلا رابطہ، چوٹی کی قیمت)؛
• تحفظ کی کلاس: انکلوژر IP4X تحفظ کی درجہ بندی، کمپارٹمنٹس کے لیے IP2X تحفظ؛
• کابینہ کی اقسام: آنے والی لائن کیبنٹ، آؤٹ گوئنگ لائن کیبینٹ، ٹرانسفارمر پروٹیکشن کیبینٹ، بس بار ٹائی الماریاں منقطع سوئچ کیبنٹ، بس بار لفٹنگ کیبنٹ، PT/VT کیبنٹ وغیرہ۔
• کابینہ کے طول و عرض: چوڑائی 650mm/800mm/1000mm، اونچائی 2300mm، گہرائی 1450mm۔

بنیادی فوائد

1. جامع حفاظتی تحفظ

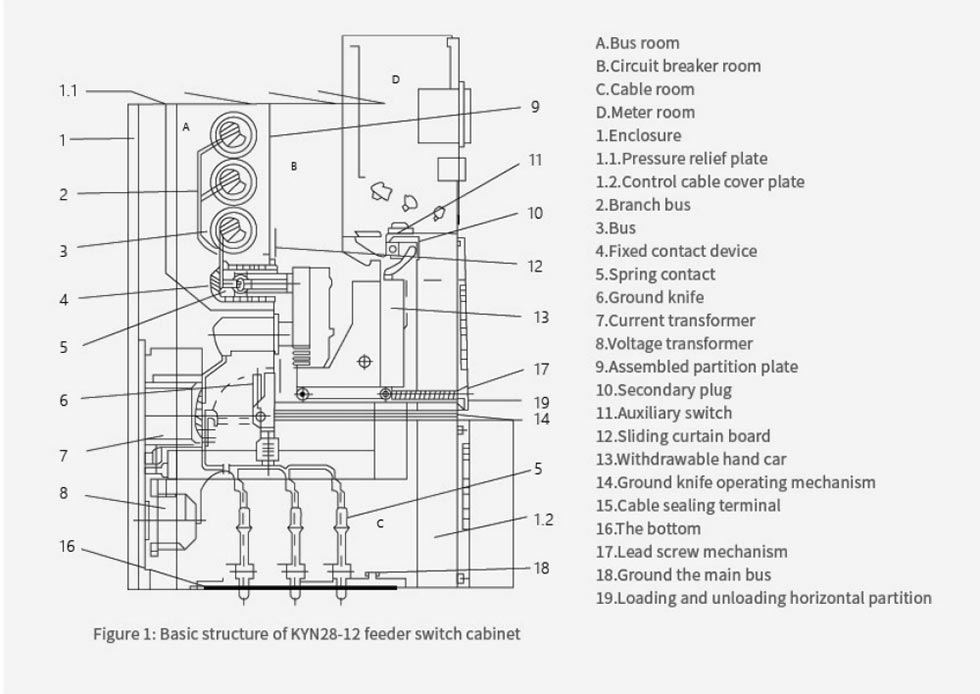

Kyn28 سوئچ گیئر 10kV ایک بکتر بند دھات سے منسلک ڈھانچہ اپناتا ہے، جس میں ہر فنکشنل کمپارٹمنٹ آزادانہ طور پر ہوتا ہے۔ الگ مکینیکل اور الیکٹریکل انٹرلاک کے ساتھ مل کر، یہ پانچ پروف انٹر لاکنگ کو مکمل طور پر محسوس کرتا ہے، ختم کرنا غلط کام کا خطرہ۔ انکلوژر پروٹیکشن ریٹنگ IP4X تک پہنچ جاتی ہے، اور کمپارٹمنٹ پروٹیکشن IP2X ہے، مزید حفاظتی تحفظ کی صلاحیتوں کو بڑھانا۔

2. مستحکم اور قابل اعتماد کارکردگی

IEC بین الاقوامی معیارات اور ISO کوالٹی مینجمنٹ سسٹم کے مطابق سختی سے ڈیزائن اور تیار کیا گیا، اعلی معیار کے ویکیوم اجزاء کا استعمال کرتے ہوئے، یہ مختلف معروف برانڈ ویکیوم سرکٹ بریکرز کے ساتھ مطابقت رکھتا ہے، مضبوط شارٹ سرکٹ برداشت کرنے کی صلاحیت، وسیع وولٹیج اور موجودہ رینج کے مطابق ہوتا ہے، اور طویل مدتی کے لیے موزوں ہے مسلسل آپریشن

3. آسان تنصیب اور دیکھ بھال

ہٹنے والا ٹرالی ڈیزائن فوری اور آسان معائنہ اور تبدیلی کی اجازت دیتا ہے۔ اس کا کمپیکٹ ڈھانچہ سپورٹ کرتا ہے۔ سامنے بحالی، جگہ کی بچت اور ڈاؤن ٹائم۔ معیاری کابینہ کے طول و عرض مختلف تنصیب کے منظرناموں کے مطابق ہوتے ہیں، اعلی تنصیب کی کارکردگی کے نتیجے میں.

4. وسیع قابل اطلاق

Kyn28 سوئچ گیئر 10kV 3.6 سے 24kV تک تمام وولٹیج لیولز کا احاطہ کرتا ہے، 50/60Hz ڈوئل فریکوئنسی کے ساتھ مطابقت رکھتا ہے۔ نظام، اور مختلف صنعتوں جیسے پاور پلانٹس، سب اسٹیشنز، صنعتی اور کان کنی کے ادارے، اور بلند و بالا عمارتیں۔ یہ مختلف روایتی کو بھی اپنا سکتا ہے۔ کام کرنے والے ماحول.

حقیقی دنیا کی درخواست کا کیس

ایک مخصوص شہر میں 110kV سب اسٹیشن کی تزئین و آرائش کے منصوبے نے 28 Usune KYN28-12 سوئچ گیئر یونٹس کا انتخاب کیا۔ سامان اعلیٰ خلائی استعمال، تیز رفتار کمیشننگ، اور کمیشننگ کے بعد 99.98 فیصد قابل اعتماد شرح حاصل کی، نمایاں طور پر بجلی کی تقسیم کے نیٹ ورک کی حفاظت کی سطح کو بہتر بنانا۔ اس منصوبے میں، سوئچ گیئر کے مطابق ڈھال لیا گیا ہے۔ سائٹ کی ماحولیاتی ضروریات، بشمول اونچائی، درجہ حرارت، اور نمی، اور ایک مناسب ویکیوم سرکٹ بریکر ماڈل کا انتخاب سب سٹیشن کی بجلی کی تقسیم کی ضروریات کو بالکل پورا کرنے کے لیے کیا گیا ہے۔

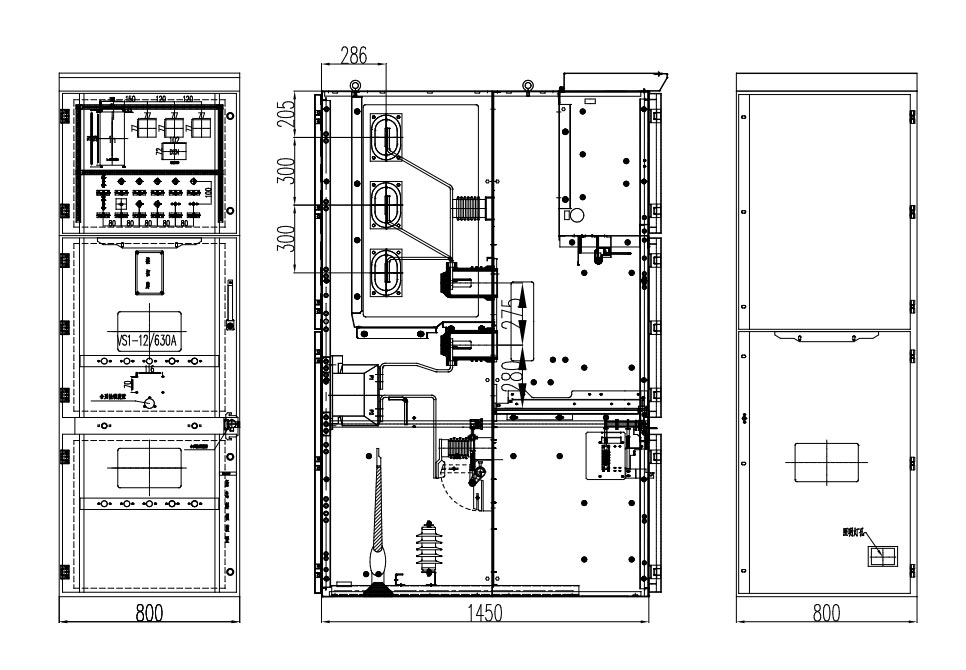

مصنوعات کی بیرونی جہت

پروجیکٹ حوالہ

کاس اسپیس راکٹ لانچ پروجیکٹ

ٹیسٹ رپورٹ

اکثر پوچھے گئے سوالات

Q1: KYN28 سوئچ گیئر کے مخصوص "فائیو پروف" فنکشنز کیا ہیں؟

A: ان میں بنیادی طور پر سرکٹ بریکرز کو حادثاتی طور پر کھولنے اور بند ہونے سے روکنا، دھکیلنے یا کھینچنے سے روکنا شامل ہے۔ ہینڈ کارٹ کو بوجھ کے نیچے، گراؤنڈنگ تاروں کو لائیو سرکٹس سے منسلک ہونے سے روکنا، بند ہونے سے روکنا گراؤنڈنگ تار کے ساتھ سرکٹ بریکر جڑا ہوا ہے، اور اہلکاروں کو حادثاتی طور پر لائیو میں داخل ہونے سے روکتا ہے۔ کمپارٹمنٹس، اس طرح ساختی طور پر اہلکاروں اور آلات کی حفاظت کو یقینی بناتے ہیں۔

Q2: Kyn28 سوئچ گیئر 10kV کے لیے معمول کی دیکھ بھال کا چکر کیا ہے؟

A: یہ سفارش کی جاتی ہے کہ ہر 6 ماہ بعد معمول کا معائنہ کیا جائے اور ہر 1-2 سال بعد ایک جامع دیکھ بھال کی جائے، میکانزم، موصلیت، انٹر لاکنگ، اور بولٹ کی تنگی کی جانچ پر توجہ مرکوز کرنا۔ Usune مکمل تکنیکی فراہم کرتا ہے حمایت

Q3: کیا Usune اپنی مرضی کے مطابق سوئچ گیئر فراہم کر سکتا ہے؟

A: ہاں۔ ایک پیشہ ور صنعت کار کے طور پر، Usune اندرونی ترتیب، تحفظ کی سطح، اور اپنی مرضی کے مطابق کر سکتا ہے۔ وولٹیج، کرنٹ، تحفظ کی ضروریات، اور سائٹ کے ماحول پر مبنی ذہین نگرانی کے حل۔ یہ کر سکتا ہے کابینہ کے طول و عرض کو بھی ایڈجسٹ کریں اور مخصوص ضروریات کو پورا کرنے کے لیے مناسب ویکیوم سرکٹ بریکر ماڈل منتخب کریں۔

خلاصہ یہ کہ Usune Kyn28 Switchgear 10kV حفاظت، وشوسنییتا اور استعمال میں آسانی کو مربوط کرتا ہے۔ بالغ کی طرف سے حمایت کی ڈیزائن، سخت کوالٹی کنٹرول، اور جامع تکنیکی پیرامیٹرز، یہ مختلف کام کرنے کے لیے موزوں ہے۔ ماحول اور منظرنامے۔ چین سے ایک پیشہ ور صنعت کار اور اعلی معیار کے سپلائر کے طور پر، Usune جاری ہے۔ دنیا بھر کے صارفین کو مستحکم اور موثر میڈیم وولٹیج پاور ڈسٹری بیوشن حل فراہم کرتا ہے۔
