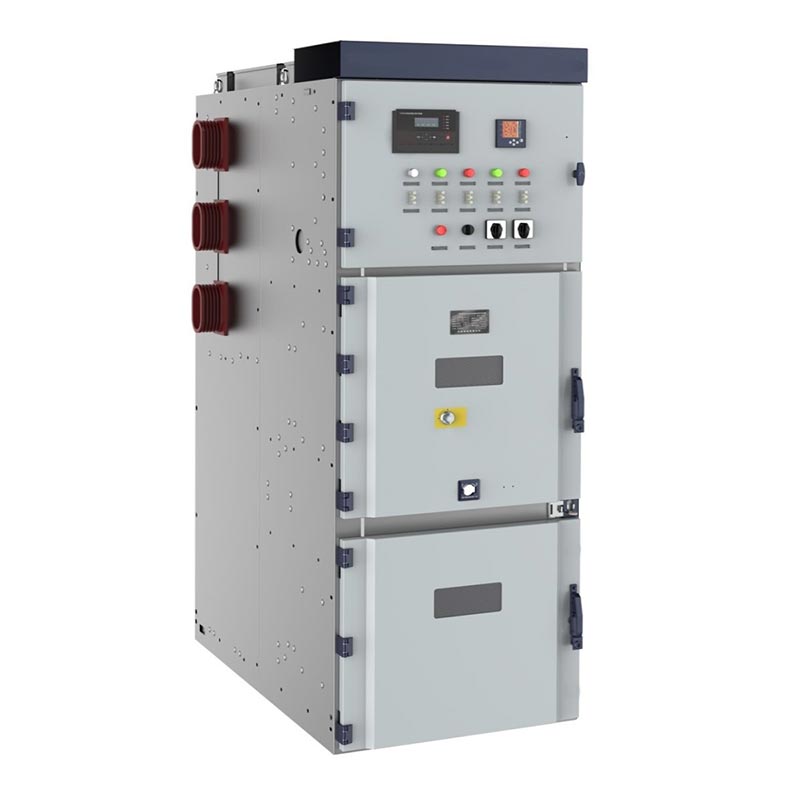

Usune 24kV میڈیم وولٹیج Lv اور Mv سوئچ گیئر، KYN28-24 (Z) (GZS1)، بکتر بند AC سے تعلق رکھتا ہے دھات سے منسلک سوئچ گیئر زمرہ۔ یہ تھری فیز AC 50Hz پاور سسٹم کے لیے موزوں ہے اور بنیادی طور پر اس کے لیے استعمال ہوتا ہے۔ طاقت استقبال، تقسیم، سرکٹ کنٹرول، تحفظ، اور نگرانی.
24kV میڈیم وولٹیج Lv اور Mv سوئچ گیئر بڑے پیمانے پر پاور پلانٹس، سب سٹیشنز، صنعتی اور کان کنی میں استعمال ہوتا ہے۔ انٹرپرائزز، اور بجلی کے استقبال، تقسیم، کنٹرول، اور تحفظ کے لیے بلند و بالا عمارتیں۔ Usune کا بنیادی پیداوار کی بنیاد چین میں واقع ہے، یہ ایک قابل اعتماد پیشہ ور کارخانہ دار ہے جو اعلی معیار فراہم کرتا ہے دنیا بھر کے صارفین کے لیے میڈیم وولٹیج پاور ڈسٹری بیوشن حل۔
کم وولٹیج سوئچ گیئر
میڈیم وولٹیج سوئچ گیئر
| آئٹم | یونٹ | پیرامیٹر | |
| شرح شدہ وولٹیج | kV | 24 | |
| شرح شدہ تعدد | ہرٹز | 50 | |
| سرکٹ بریکر کی شرح شدہ کرنٹ | A | 630، 1250، 1600، 2000، 2500، 3150، 4000 | |
| سوئچ کیبنٹ کی شرح شدہ کرنٹ | A | 630، 1250، 1600، 2000، 2500، 3150، 4000 | |
| شرح شدہ متحرک کرنٹ (4s) | کے اے | 16، 20، 25، 31.5، 40، 50 | |
| درجہ بندی مستحکم کرنٹ (چوٹی) | کے اے | 40، 50، 63، 80، 100، 125 | |
| شرح شدہ شارٹ سرکٹ بریک کرنٹ | کے اے | 16، 20، 25، 31.5، 40، 50 | |
| ریٹیڈ شارٹ سرکٹ کرنٹ بناتا ہے۔ | کے اے | 40، 50، 63، 80، 100، 125 | |
| 1 منٹ پاور فریکوئنسی وولٹیج کا مقابلہ کرتی ہے۔ | قطب قطب، قطب زمین | kV | 65 |
| الگ تھلگ فاصلے کے اس پار | kV | 79 | |
| وولٹیج کو برداشت کرنے والی بجلی کا تسلسل (چوٹی) | قطب قطب، قطب زمین | kV | 125 |
| الگ تھلگ فاصلے کے اس پار | kV | 145 | |
| تحفظ کی سطح | انکلوژر کے لیے IP4X، الگ تھلگ کمرے کے لیے IP2X اور سرکٹ بریکر روم کھلا ہے۔ | ||
| نوٹ: CT کی شارٹ سرکٹ کی گنجائش کو الگ سے سمجھا جانا چاہیے۔ | |||
1. GB3906-2006 "3.6-40.5kV AC میٹل سے منسلک سوئچ گیئر اور کنٹرول گیئر"
2. GB/T11022 "ہائی وولٹیج سوئچ گیئر اور کنٹرول گیئر کے لیے عمومی تکنیکی حالات"
3. IEC62271-200 "1kV سے اوپر اور 52kV سے نیچے ریٹیڈ وولٹیج کے ساتھ AC میٹل سے منسلک سوئچ گیئر"
4. DL/T404 "انڈور AC ہائی وولٹیج سوئچ گیئر آرڈر کرنے کے لیے تکنیکی شرائط"

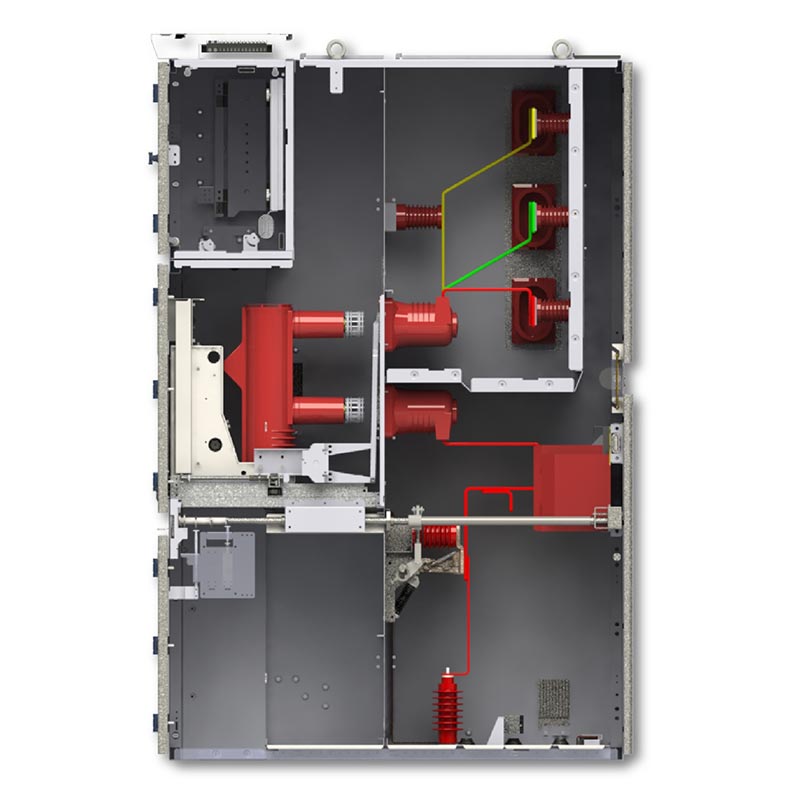

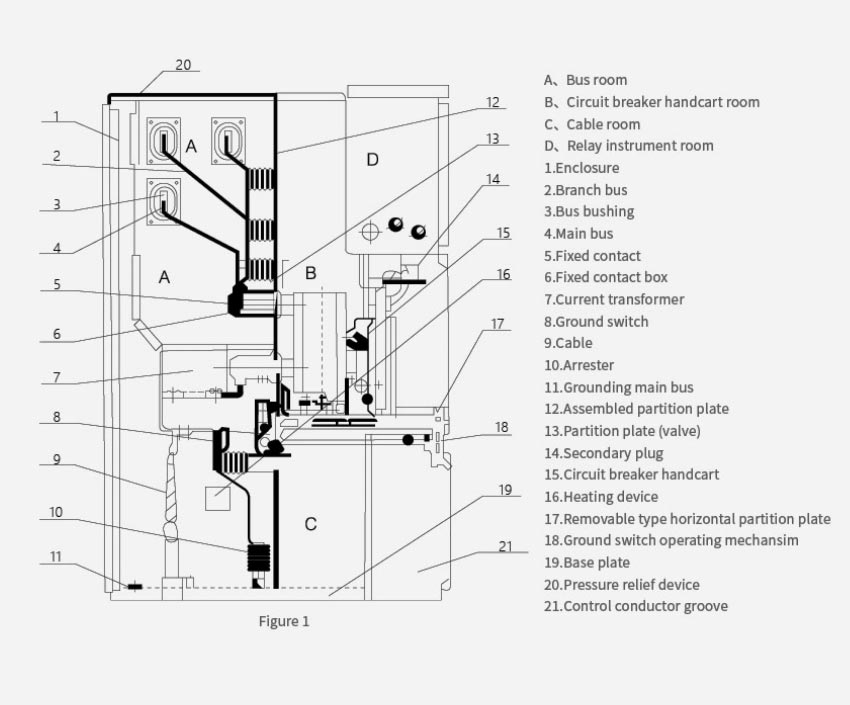

24kV میڈیم وولٹیج لو اور میڈیم وولٹیج سوئچ گیئر ایک آل میٹل تقسیم شدہ ڈھانچہ اپناتا ہے، ہر ایک کے ساتھ فنکشنل ایریا آزادانہ طور پر الگ تھلگ، مؤثر طریقے سے فالٹ آرکس کے پھیلاؤ کو دباتا ہے۔
1. سرکٹ بریکر کمپارٹمنٹ: ہٹنے کے قابل ویکیوم سرکٹ بریکر ٹرالی سے لیس۔
2. بس بار کا کمپارٹمنٹ: مین بس بار، برانچ بس بار، اور بس بار انسولیٹر پر مشتمل ہے۔
3. کیبل کمپارٹمنٹ: موجودہ ٹرانسفارمرز، وولٹیج ٹرانسفارمرز، گراؤنڈنگ سوئچز، اور کیبل ٹرمینلز انسٹال کرتا ہے۔
4. کنٹرول انسٹرومنٹ کمپارٹمنٹ: ریلے، پروٹیکشن ڈیوائسز، آلات، سیکنڈری وائرنگ، اور سے لیس
کنٹرول
پینل
5. پریشر ریلیف چینل: فالٹ سیفٹی کو بڑھانے کے لیے کابینہ کے اوپری حصے پر ایک آرک ریلیف ڈیوائس کی خصوصیات ہے۔
1. فالٹ آرکس کے پھیلاؤ اور باہمی مداخلت کو روکنے کے لئے تمام دھاتی آزاد کمپارٹمنٹ۔
2. جامع مکینیکل پانچ پروف انٹرلاکنگ:
- سرکٹ بریکر ٹرالی کو بوجھ کے نیچے دھکیلنے یا کھینچنے سے روکتا ہے۔
- گراؤنڈنگ سوئچ بند ہونے پر سرکٹ بریکر کو بند کرنے سے روکتا ہے۔
- متحرک ہونے کے دوران گراؤنڈنگ سوئچ کے حادثاتی طور پر بند ہونے سے روکتا ہے۔
- توانائی بخش کمپارٹمنٹ میں حادثاتی طور پر داخل ہونے سے روکتا ہے۔
- الگ تھلگ سوئچ کے غلط استعمال کو روکتا ہے۔
3. فرنٹ آپریشن اور دیکھ بھال کے لیے مرکز میں نصب ہٹنے والی ٹرالی، مرمت کی سہولت۔
4. اعلی موصلیت کی سطح، کمپیکٹ ڈھانچہ، اور مضبوط غلطی مزاحمت.
5. گھریلو اور بین الاقوامی معیارات کے مطابق، مختلف پاور ڈسٹری بیوشن اسکیموں کے مطابق موافق
ایک 110kV میونسپل سب اسٹیشن کو اپنے ثانوی بجلی کی تقسیم کے نیٹ ورک کو اپ گریڈ کرنے کی ضرورت ہے تاکہ بڑھتے ہوئے شہری کو پورا کیا جا سکے۔ بجلی کی طلب اور بجلی کی فراہمی کی وشوسنییتا کو بہتر بنانا۔
36 Usune 24kV میڈیم وولٹیج Lv اور Mv سوئچ گیئر یونٹ 24kV بجلی کی تقسیم کے نظام کے لیے تعینات کیے گئے تھے۔
- سوئچ گیئر کے کمپیکٹ ڈیزائن نے سب اسٹیشن کے فرش کی جگہ کا 30% بچایا۔
- پانچ پروف انٹر لاکنگ سسٹم تین سال کے آپریشن کے دوران بغیر کسی آپریشنل حادثات کے چلتا ہے۔
- قابل اعتماد ویکیوم سرکٹ توڑنے والی ٹکنالوجی نے بندش کے وقت کو 80 فیصد سے زیادہ کم کیا، جس سے نمایاں طور پر بہتری آئی
200,000 رہائشیوں کے لیے بجلی کی فراہمی کا معیار۔
ایک جدید پیٹرو کیمیکل کمپلیکس کو یقینی بنانے کے لیے ایک انتہائی قابل اعتماد میڈیم وولٹیج پاور ڈسٹری بیوشن سسٹم کی ضرورت ہوتی ہے۔ اہم پیداواری سامان کا مسلسل آپریشن۔
58 Usune 24kV سوئچ گیئر یونٹ مہیا کیے گئے، خاص طور پر سخت صنعتی ماحول کے لیے ڈیزائن کیے گئے اور اس کے ساتھ بہتر دھول اور سنکنرن مزاحمت.
- سائٹ کے سخت ماحول (تیز دھول، کیمیائی دھوئیں) کا کامیابی سے مقابلہ کیا، مستحکم کا مظاہرہ کیا
کارکردگی
- فاسٹ فالٹ منقطع ہونے کی صلاحیت (≤ 60ms) مہنگے کمپریسرز اور ری ایکٹرز کو مختصر وقت میں نقصان سے بچاتی ہے۔
سرکٹس
- فرنٹ ماونٹڈ مینٹی نینس ڈیزائن مینٹیننس ڈاؤن ٹائم کو 50% تک کم کرتا ہے، پیداوار کے تسلسل کو یقینی بناتا ہے۔
A1: پروڈکٹ 3.6～12kV، 24kV تھری فیز AC 50/60Hz پاور سسٹمز کے لیے موزوں ہے، جو زیادہ تر کی ضروریات کو پورا کرتا ہے۔ درمیانی وولٹیج بجلی کی تقسیم کے منظرنامے۔
A2: ہاں۔ پروڈکٹ فرنٹ آپریٹڈ، فرنٹ مینٹیننس ڈیزائن کو اپناتا ہے۔ سرکٹ بریکر ٹرالی کو منتقل کیا جا سکتا ہے۔ دوسرے سرکٹس کے آپریشن کو متاثر کیے بغیر فوری دیکھ بھال اور تبدیلی۔
A3: ہاں۔ Usune ریٹیڈ کرنٹ، شارٹ سرکٹ بریکنگ کرنٹ، کیبنٹ سائز، پروٹیکشن کنفیگریشن کو اپنی مرضی کے مطابق بنا سکتا ہے، وغیرہ، مختلف آپریٹنگ حالات اور سسٹم کی ضروریات کو اپنانے کے لیے پروجیکٹ کی ضروریات کے مطابق۔
