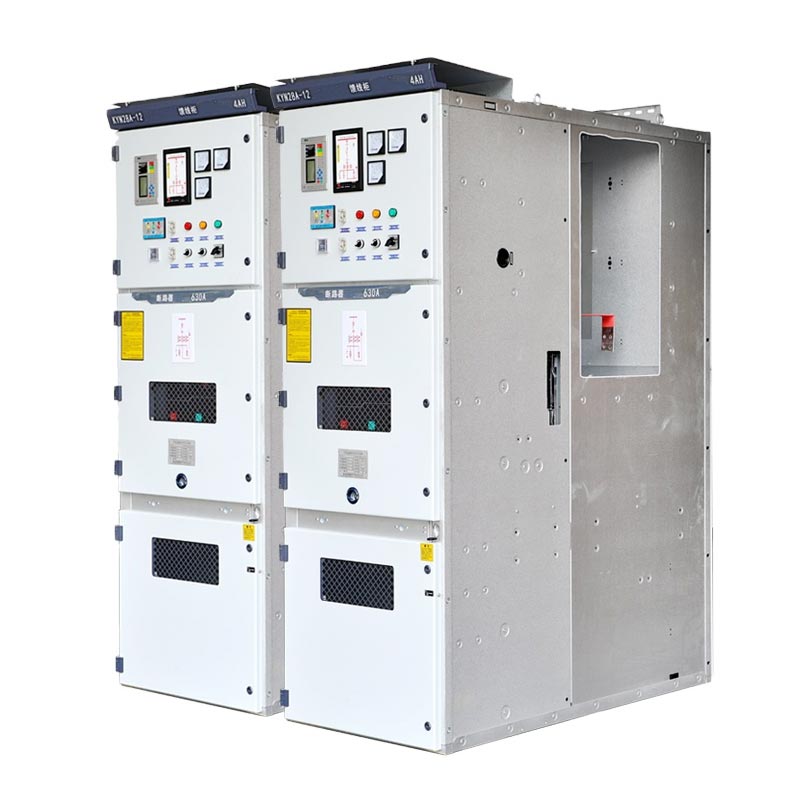

Usune Kyn28 سوئچ گیئر 11kV 3.6kV–12kV، 50Hz تھری فیز AC سسٹمز کے لیے موزوں ہے، جو پاور ریسیپشن کو فعال کرتا ہے، تقسیم، کنٹرول، تحفظ، اور نگرانی. یہ سنگل بس بار، سنگل بس بار سیکشنلائزیشن، اور ڈبل سپورٹ کرتا ہے۔ بس بار کنکشن کے طریقے، جو اسے پاور سسٹمز میں پاور ڈسٹری بیوشن ڈیوائس بناتا ہے۔ a کی بنیادی پیداوار کے طور پر پیشہ ور چینی بجلی کا سامان فراہم کرنے والا، یہ عالمی سطح پر قابل اعتماد میڈیم وولٹیج پاور ڈسٹری بیوشن بن گیا ہے حل اس کی فیکٹری مینوفیکچرنگ کی صلاحیتوں اور مستحکم معیار کی بدولت۔
کم وولٹیج سوئچ گیئر
میڈیم وولٹیج سوئچ گیئر
Usune Kyn28 Switchgear 11kV مصنوعات کو یقینی بنانے کے لیے بین الاقوامی اور گھریلو معیارات پر سختی سے عمل کرتا ہے وشوسنییتا، حفاظت، اور باہمی تعاون:
1. IEC 60298 / IEC 62271-200: 1kV سے 52kV تک ریٹیڈ وولٹیج کے ساتھ AC میٹل سے منسلک سوئچ گیئر
2. GB 3906-2006: 3–35kV AC میٹل سے منسلک سوئچ گیئر اور کنٹرول کیبنٹ
3. DL/T 404-2007: انڈور AC ہائی وولٹیج سوئچ گیئر کے لیے تکنیکی تفصیلات
4. GB/T 11022: ہائی وولٹیج سوئچ گیئر کے لیے عمومی تفصیلات

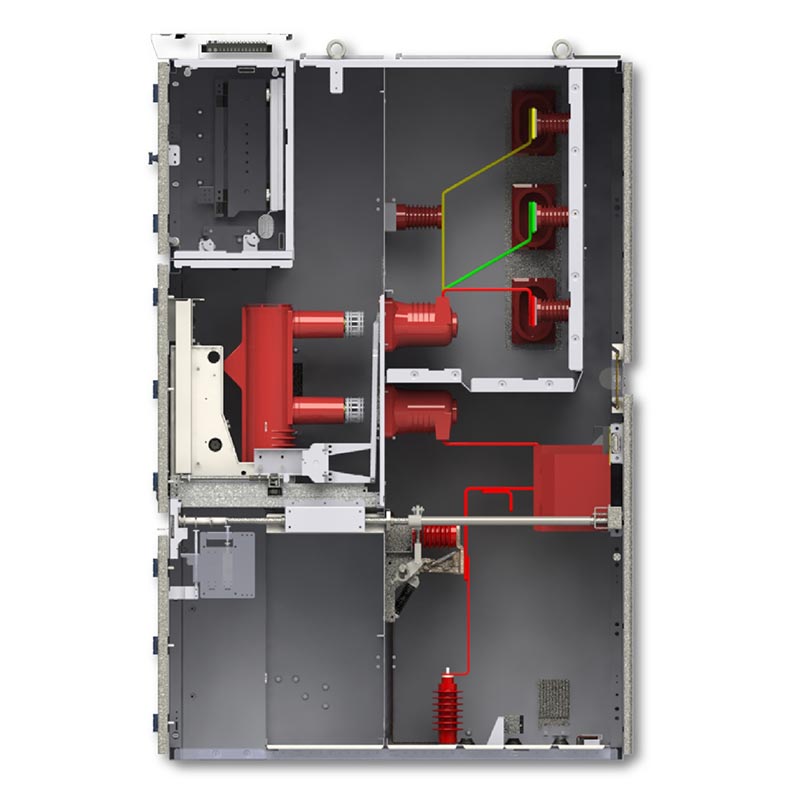

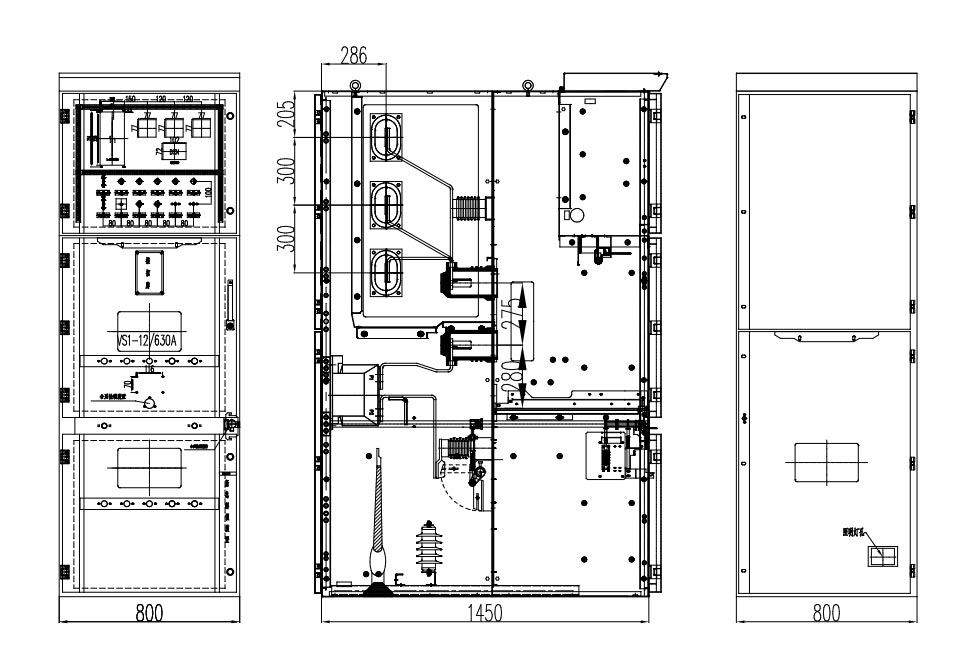

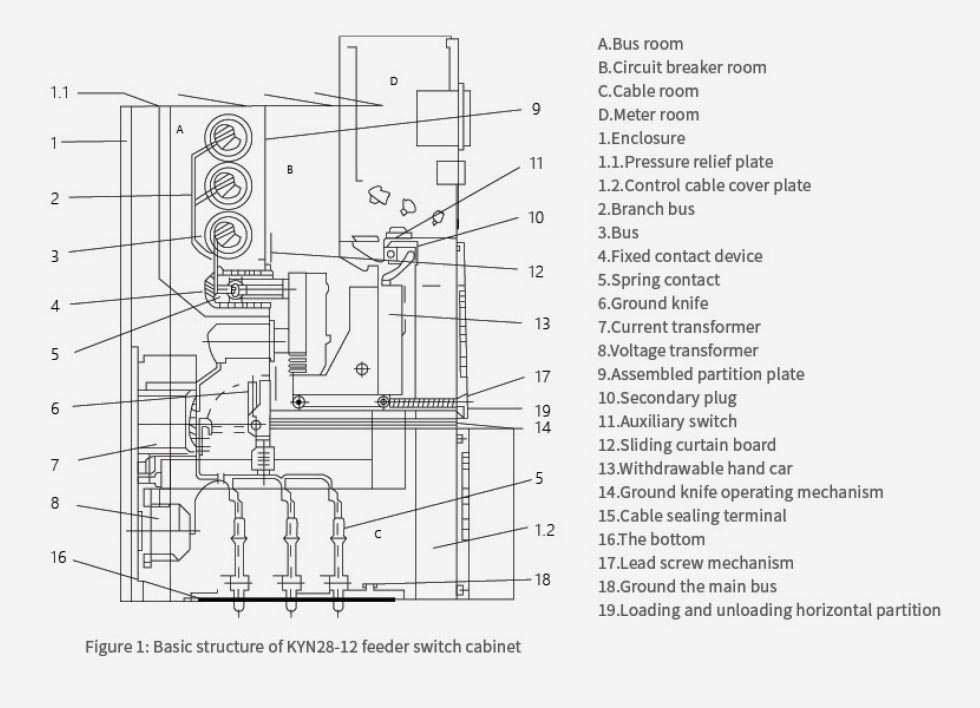

Kyn28 سوئچ گیئر 11kV انکلوژر ایک ماڈیولر بولڈ ڈھانچہ کو اپناتا ہے جو اعلیٰ معیار کے جستی/کولڈ رولڈ سے بنا ہوا ہے۔ اسٹیل پلیٹ، دھاتی پارٹیشنز کے ذریعے پانچ آزاد گراؤنڈنگ کمپارٹمنٹس میں تقسیم، مؤثر طریقے سے خرابی کو روکتی ہے تبلیغ
1. سرکٹ بریکر کمپارٹمنٹ: مکینیکل کے ساتھ ہٹنے کے قابل ویکیوم سرکٹ بریکر ٹرالی سے لیس
آپس میں جڑنا
2. بس بار کا کمپارٹمنٹ: آزادانہ طور پر الگ تھلگ، مین بس بار اور برانچ بس بار انسٹال کرتا ہے۔
3. کیبل کمپارٹمنٹ: کیبل کنکشن کے لیے استعمال کیا جاتا ہے، جس میں ٹرانسفارمرز، گراؤنڈنگ سوئچ، سرج گرفتاری، وغیرہ ہوتے ہیں۔
4. کنٹرول انسٹرومنٹ کمپارٹمنٹ: ریلے، آلات، تحفظ کے آلات، اور ثانوی سرکٹس انسٹال کرتا ہے۔
5. پریشر ریلیف چینل: سب سے اوپر ایک پریشر ریلیف ڈیوائس سے لیس، آرک پریشر کو محفوظ طریقے سے چھوڑنے کی اجازت دیتا ہے
ایک غلطی کی صورت میں.
1. ہٹنے کے قابل ہینڈ کارٹ ڈیزائن: سرکٹ بریکر اور پی ٹی ہینڈ کارٹس قابل تبادلہ ہیں، جو فوری دیکھ بھال کی اجازت دیتے ہیں
اور پورے بس بار سیکشن کو ڈی اینرجائز کیے بغیر متبادل۔
2. جامع فائیو پروٹیکشن انٹر لاکنگ: حادثاتی سرکٹ بریکر کو کھولنے/ بند ہونے سے روکتا ہے، روکتا ہے
ہینڈ کارٹ کو بوجھ کے نیچے دھکیلنا / کھینچنا، توانائی کے دوران گراؤنڈنگ سوئچ کو بند کرنے سے روکتا ہے، توانائی پیدا کرنے سے روکتا ہے
جب گراؤنڈنگ سوئچ بند ہوتا ہے، اور توانائی والے کمپارٹمنٹس میں حادثاتی طور پر داخل ہونے سے روکتا ہے۔
3. کمپیکٹ ڈھانچہ: سامنے کی طرف آپریشن اور دیکھ بھال، تنصیب کی جگہ کی بچت۔
4. اعلی ماحولیاتی موافقت: بلٹ ان کنڈینسیشن ہیٹر، مرطوب ماحول کے لیے موزوں۔
1. آنے والی لائن کیبنٹ (قوت وصول کرنا)
2. آؤٹ گوئنگ لائن کیبنٹ (فیڈرز/موٹرز میں بجلی کی تقسیم)
3. وولٹیج ٹرانسفارمر اور وولٹیج کی پیمائش کی کابینہ
4. میٹرنگ کیبنٹ (توانائی میٹر کے ساتھ)
5. بس بار سیکشن کیبنٹ
6. تنہائی کی کابینہ
- محیط درجہ حرارت: -15℃ ~ +40℃
- روزانہ اوسط رشتہ دار نمی ≤95%، ماہانہ اوسط ≤90%
- کوئی دھماکہ خیز، corrosive گیسوں یا conductive دھول، کوئی شدید کمپن
- صرف اندرونی تنصیب
| آئٹم | تفصیلات |
| شرح شدہ وولٹیج (Ur) | 3.6kV، 7.2kV، 12kV |
| شرح شدہ تعدد | 50Hz |
| شرح شدہ کرنٹ (Ir) | 630A، 1250A، 1600A، 2000A، 2500A، 3150A |
| شرح شدہ شارٹ سرکٹ بریک کرنٹ | 25kA، 31.5kA، 40kA، 50kA (3s) |
| ریٹیڈ شارٹ ٹائم کرنٹ کا سامنا | 25kA/3s، 31.5kA/3s، 40kA/3s، 50kA/3s |
| تحفظ کی ڈگری | IP4X (بیرونی انکلوژر)، IP2X (اندرونی کمپارٹمنٹس) |
اربن کمرشل کمپلیکس پاور ڈسٹری بیوشن پروجیکٹ۔ ایک 50 منزلہ کمرشل کمپلیکس (دفتر + تجارتی + تفریح) مشرقی چین میں 18 Usune Kyn28 سوئچ گیئر 11kV یونٹس استعمال کرتا ہے، بشمول آنے والی لائنیں، باہر جانے والی لائنیں، PTs، میٹرنگ، سیکشن کیبنٹ، اور آئسولیشن کیبنٹ، جس میں دوہری بس بار کے ذریعے فالتو بجلی کی فراہمی ہے۔
دو سال کے آپریشن کے بعد، اس نے بغیر منصوبہ بند بجلی کی بندش کے 99.98% پاور سپلائی قابل اعتماد حاصل کی۔ دی سوئچ گیئر کو تیزی سے تبدیل کیا جا سکتا ہے، جس سے دیکھ بھال کا وقت نمایاں طور پر کم ہو جاتا ہے۔ کمپیکٹ کابینہ میں جگہ بچاتا ہے ڈسٹری بیوشن روم، اور کنڈینسیشن ہیٹر مرطوب ماحول میں مستحکم آپریشن کو یقینی بناتا ہے۔
A: بنیادی فرق واپس لینے کے قابل سوئچ گیئر کا ڈھانچہ ہے۔ سرکٹ بریکر کو آزادانہ طور پر واپس لیا جا سکتا ہے اور آپس میں تبادلہ، بحالی کے دوران بجلی کی مکمل بندش کی ضرورت کو ختم کرتا ہے۔ اس کے نتیجے میں اعلی حفاظت اور بحالی کی کارکردگی، اور آزاد ٹوکری مؤثر طریقے سے غلطی کی حد کو محدود کرتی ہے.
A: ہاں۔ ایک پیشہ ور صنعت کار کے طور پر، Usune اونچائی والے ڈیریٹنگ ڈیزائن، بہتر موصلیت اور پیش کرتا ہے۔ سنکنرن تحفظ، اور مرطوب ماحول میں قابل اعتماد آپریشن کو یقینی بنانے کے لیے ایک بلٹ ان ہیٹر۔
A: پوری مشین 12 ماہ کی وارنٹی کے ساتھ آتی ہے، ایک عالمی تکنیکی ٹیم جو دن میں 24 گھنٹے جواب دیتی ہے، اور تیزی سے بنیادی علاقوں میں آن سائٹ سروس دستیاب ہے۔ ہم طویل مدتی دیکھ بھال اور تکنیکی تربیت بھی فراہم کرتے ہیں۔
