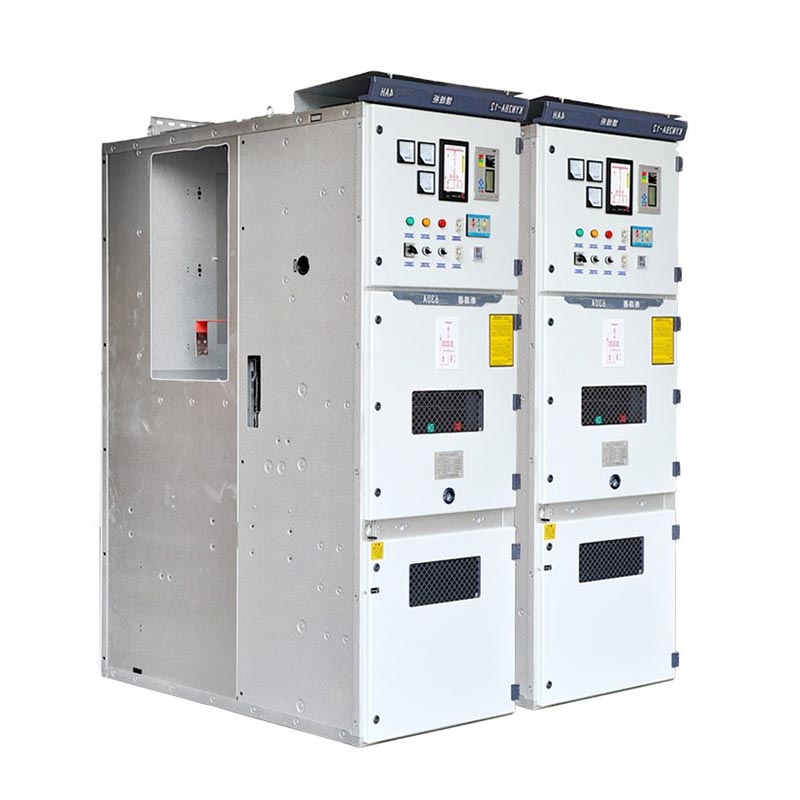

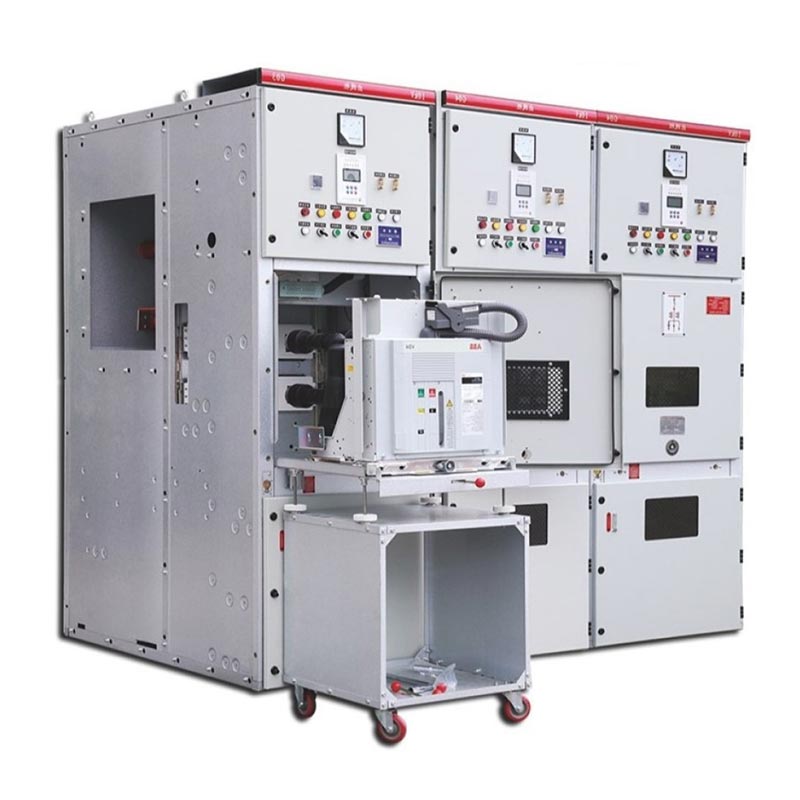

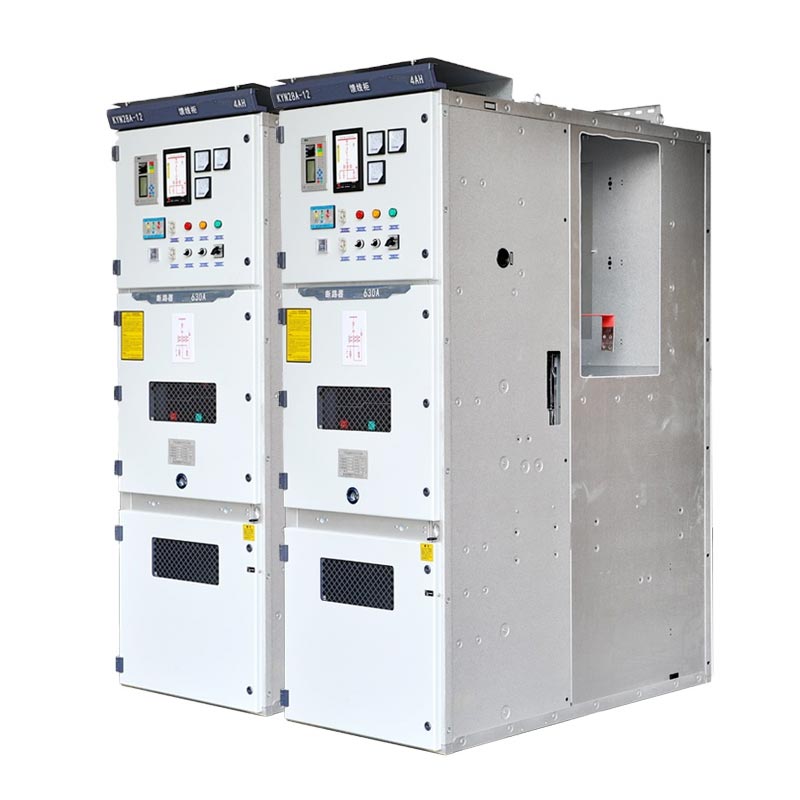

Kyn28 سوئچ گیئر 12kv

Usune Kyn28 Switchgear 12kV ایک انڈور ہائی وولٹیج پاور ڈسٹری بیوشن ڈیوائس ہے جس میں 3.6kV کا احاطہ کرنے والے ریٹیڈ وولٹیجز ہیں، 7.2kV، اور 12kV، 50/60Hz تھری فیز AC پاور سسٹمز کے لیے موزوں ہے۔ یہ جدید طاقت میں ایک بنیادی برقی آلات ہے۔ ٹرانسمیشن اور ڈسٹری بیوشن، انڈسٹریل پاور ڈسٹری بیوشن، اور کمرشل بلڈنگ پاور سپلائی فیلڈز۔ مصنوعات ایک بکتر بند، دھات سے بند ڈھانچہ اپناتا ہے، مکمل طور پر فنکشنل یونٹس جیسے سرکٹ بریکر، بس بار کو الگ کرتا ہے، کیبلز، اور آلات کنٹرول. یہ ڈیزائن شروع سے ہی آرکنگ فالٹس کے پھیلاؤ کو ختم کرتا ہے۔ یہ بھی ہے۔ واپس لینے کے قابل ویکیوم سرکٹ بریکر ٹرالی سے لیس، بغیر بند کیے تیزی سے دیکھ بھال اور متبادل کو قابل بناتا ہے بس بار کے نیچے، محفوظ، مستحکم اور موثر آپریشن کے لیے پاور سسٹم کی بنیادی ضروریات کو مکمل طور پر پورا کرتا ہے اور دیکھ بھال

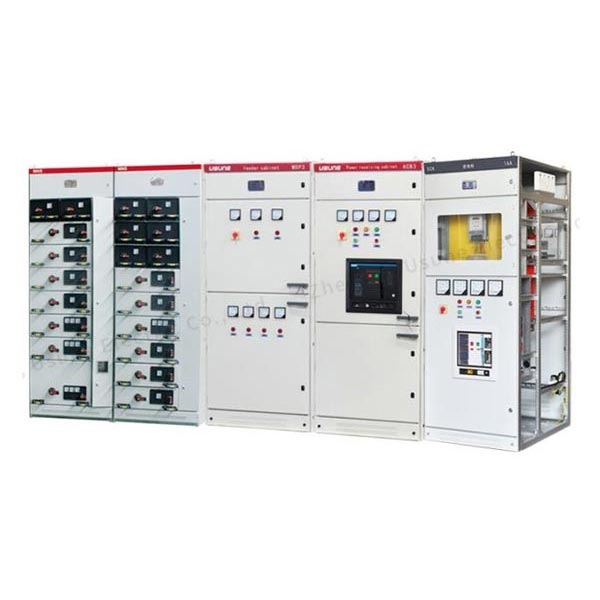

کم وولٹیج سوئچ گیئر

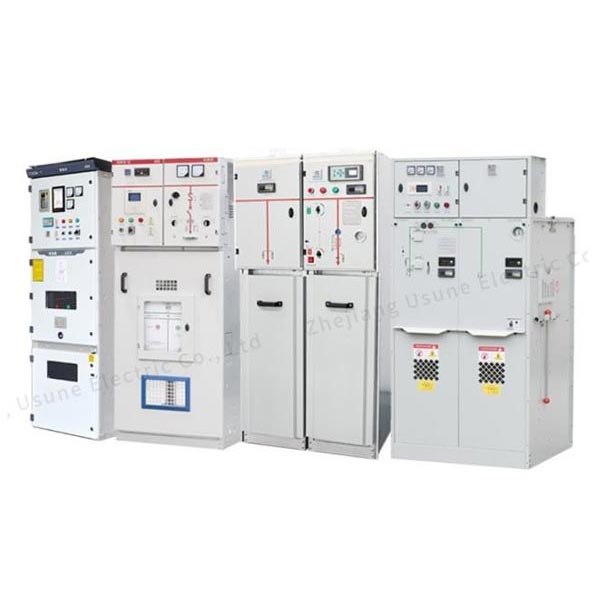

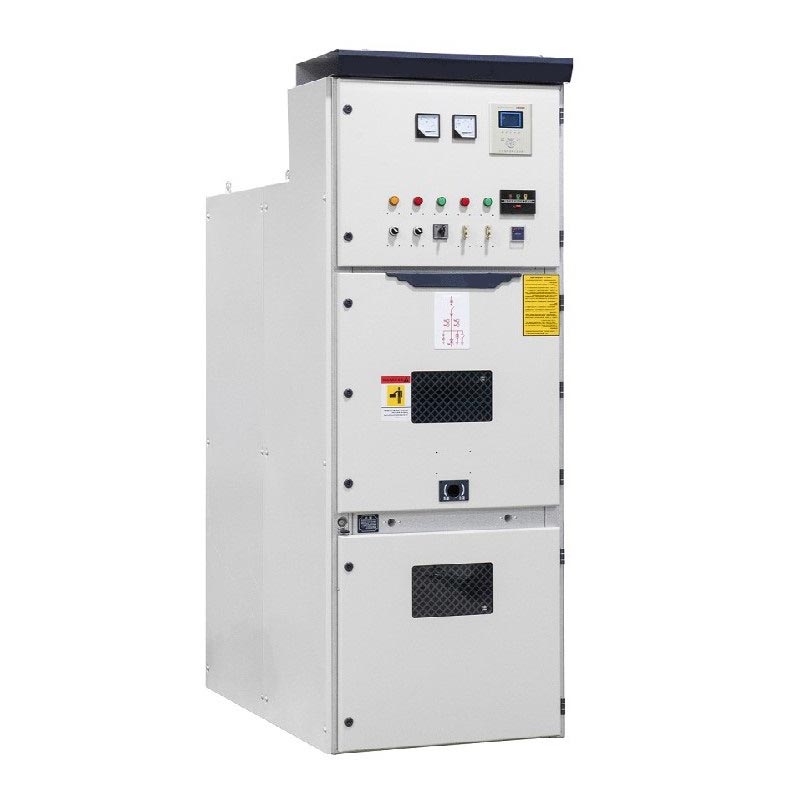

میڈیم وولٹیج سوئچ گیئر

بنیادی تکنیکی پیرامیٹرز

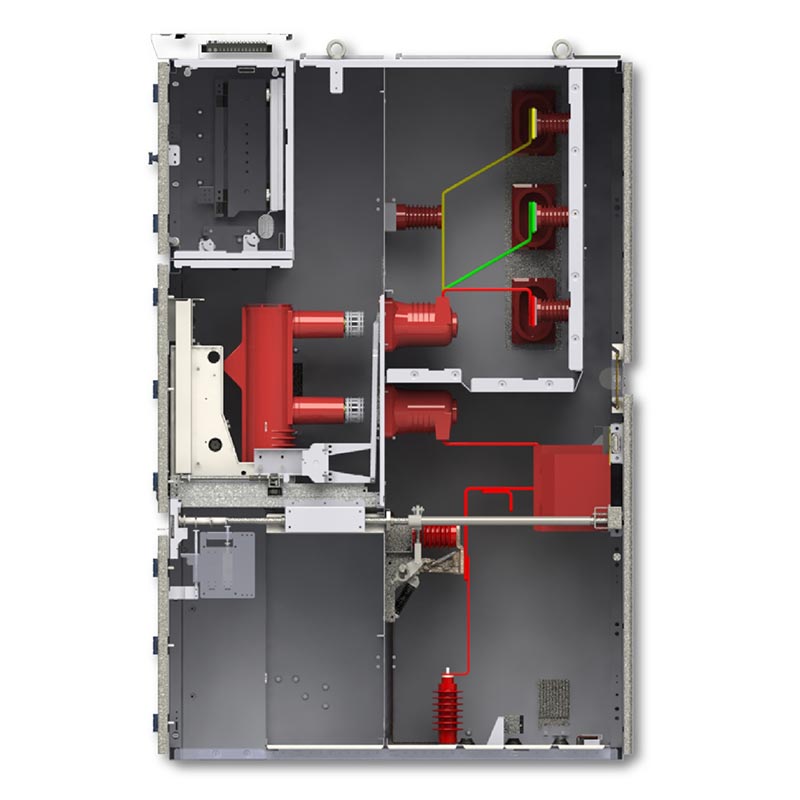

آزاد کمپارٹمنٹ کا ڈھانچہ

Kyn28 سوئچ گیئر 12kV تمام دھاتی تنہائی کے ساتھ ماڈیولر کمپارٹمنٹ ڈیزائن کو اپناتا ہے۔ چار فنکشنل ایریاز مکمل طور پر آزاد ہیں، مؤثر طریقے سے غلطی کے پھیلاؤ کو روکتے ہیں:

1. سرکٹ بریکر کمپارٹمنٹ: ایک ویکیوم سرکٹ بریکر ٹرالی نصب کرتا ہے، جو درست رہنمائی سے لیس ہے اور ٹرالی کی محفوظ نقل و حرکت کو یقینی بنانے کے لیے انٹر لاکنگ میکانزم۔
2. بس بار کا کمپارٹمنٹ: بہترین موصلیت کی کارکردگی کے ساتھ مین اور برانچ بس بارز کی منسلک ترتیب، گریز فیز ٹو فیز/ فیز ٹو گراؤنڈ شارٹ سرکٹس کا خطرہ۔
3. کیبل کمپارٹمنٹ: کافی جگہ، ملٹی سرکٹ کیبل کنکشن کے لیے موزوں، کیبل بچھانے، وائرنگ کی سہولت، اور ٹیسٹنگ.
4. انسٹرومنٹ اور کنٹرول کمپارٹمنٹ: حفاظتی آلات، میٹرنگ کے آلات اور کنٹرول سرکٹ کو مربوط کرتا ہے مرکزی نگرانی اور آپریشن کے اجزاء۔
5. پریشر ریلیف ڈیوائس: سب سے اوپر ایک سرشار پریشر ریلیف فلیپ سے لیس، یہ تیزی سے آرک کو چھوڑ سکتا ہے اندرونی خرابیوں کی صورت میں دباؤ، کابینہ اور اہلکاروں کی حفاظت کو یقینی بنانا۔

بنیادی مصنوعات کے فوائد

1. ہٹنے والا ہینڈ کارٹ ڈیزائن

سرکٹ بریکر، PT، اور الگ تھلگ ہینڈ کارٹ سیریز مکمل طور پر قابل تبادلہ ہیں۔ بحالی کے دوران، صرف ہٹا دیں ناقص ہینڈ کارٹ اور اسپیئر ہینڈ کارٹ میں دبائیں تاکہ پوری بس بار کو منقطع کیے بغیر فوری طور پر بجلی بحال ہو، نمایاں طور پر بجلی کی بندش کی بحالی کے وقت کو کم کرنا۔

2. جامع "پانچ روک تھام" مکینیکل انٹر لاکنگ:

- سرکٹ بریکر کے حادثاتی طور پر کھلنے اور بند ہونے سے روکتا ہے۔
- بوجھ کے نیچے سرکٹ بریکر ہینڈ کارٹ کو ہٹانے/دھکیلنے سے روکتا ہے۔
- متحرک ہونے کے دوران گراؤنڈنگ سوئچ کے حادثاتی طور پر بند ہونے سے روکتا ہے۔
- گراؤنڈنگ سوئچ بند ہونے پر حادثاتی توانائی کو روکتا ہے۔
- توانائی بخش کمپارٹمنٹ میں حادثاتی طور پر داخل ہونے سے روکتا ہے۔

3. آپٹمائزڈ سیفٹی اور مینٹیننس

آل فرنٹ آپریشن اور دیکھ بھال کا ڈیزائن پیچھے کی بحالی کی جگہ کی ضرورت کو ختم کرتا ہے، مؤثر طریقے سے بچت کرتا ہے۔ تقسیم کے کمرے میں فرش کی جگہ؛ کابینہ میں ایک بلٹ ان کنڈینسیشن ہیٹر ہے، جو زیادہ نمی کے مطابق ہے۔ ماحول، گاڑھا ہونے کی وجہ سے موصلیت کی خرابیوں کو روکتا ہے۔

4. ہائی موصلیت اور فالٹ مزاحمت

Kyn28 سوئچ گیئر 12kV اعلی معیار کے موصلیت کا مواد اور سائنسی طور پر فاصلہ والی موصلیت کا استعمال کرتا ہے۔ ایک اعلی موصلیت کی سطح. یہ مؤثر طریقے سے شارٹ سرکٹس، اوور وولٹیجز اور دیگر برقی خرابیوں کے خلاف مزاحمت کرتا ہے۔ مشترکہ اس کے دھاتی کوچ کے ڈھانچے کے ساتھ، یہ مضبوط آرک کنٹرول کی صلاحیتوں کا حامل ہے۔

درخواست کی اہم اقسام

1. آنے والی لائن کیبنٹ: اپ اسٹریم ذرائع سے پاور حاصل کرتی ہے، پاور ریسیپشن اور مجموعی تحفظ فراہم کرتی ہے۔
2. آؤٹ گوئنگ لائن کیبنٹ: لوڈز، موٹرز اور دیگر ٹرمینل سرکٹس میں بجلی تقسیم کرتی ہے، تحفظ فراہم کرتی ہے۔
3. پی ٹی اور وولٹیج کی پیمائش کی کابینہ: سسٹم وولٹیج کی نگرانی کرتا ہے اور اوور وولٹیج سے تحفظ فراہم کرتا ہے۔
4. میٹرنگ کیبنٹ: توانائی کی کھپت کے درست اعدادوشمار کے لیے توانائی کی پیمائش کرنے والے آلات کو مربوط کرتا ہے۔
5. بس بار سیکشن کیبنٹ: سیگمنٹڈ آپریشن، آئسولیشن اور بس بار سیکشنز کے تحفظ کو قابل بناتا ہے۔
6. آئسولیشن کیبنٹ: محفوظ دیکھ بھال کو یقینی بناتے ہوئے برقی تنہائی فراہم کرتا ہے۔

حقیقی دنیا کی درخواست کا کیس

کیس 1: مشرقی چین میں ایک بڑے ڈیٹا سینٹر کے لیے 10kV پاور ڈسٹری بیوشن پروجیکٹ

پروجیکٹ کے تقاضے: ڈیٹا سینٹر کے لیے 99.99% بجلی کی دستیابی اور صفر فالٹ، انتہائی مستحکم درمیانی وولٹیج بجلی کی تقسیم کا نظام بنیادی بوجھ جیسے کہ سرورز کو بلاتعطل بجلی کی فراہمی کو یقینی بنانے کے لیے کولنگ کا سامان.

حل: بجلی کی تقسیم کا ایک مکمل نظام Usune Kyn28 سوئچ گیئر 12kV یونٹس کا استعمال کرتے ہوئے بنایا گیا تھا، بشمول آنے والی الماریاں، میٹرنگ کیبنٹ، PT کیبنٹ، اور 12 باہر جانے والی کابینہ۔ یہ 40kA شارٹ سرکٹ سے لیس ہے۔ توڑنے کی صلاحیت ویکیوم سرکٹ بریکر اور ذہین مربوط تحفظ کے آلات تیزی سے غلطی کو حاصل کرنے کے لئے تنہائی اور درست غلطی کا مقام۔

آپریشنل نتائج: 2023 میں اپنے شروع ہونے کے بعد سے، یہ نظام بغیر کسی خرابی کے، 100% کے ساتھ کام کر رہا ہے۔ حفاظتی اقدامات میں درستگی کی شرح سالانہ بجلی کی بندش کا وقت 5 منٹ سے بھی کم ہے، مکمل طور پر اعلی کو پورا کرتا ہے۔ ڈیٹا سینٹر کی وشوسنییتا بجلی کی فراہمی کی ضروریات اور مؤثر طریقے سے دسیوں کے معاشی نقصانات سے گریز بجلی کی خرابی کی وجہ سے لاکھوں ڈالر

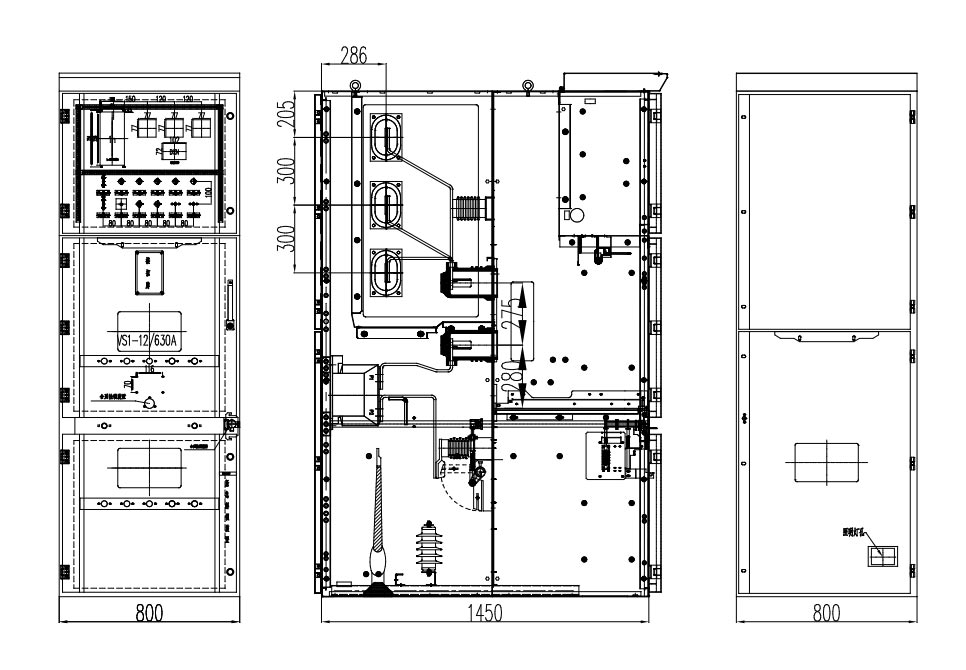

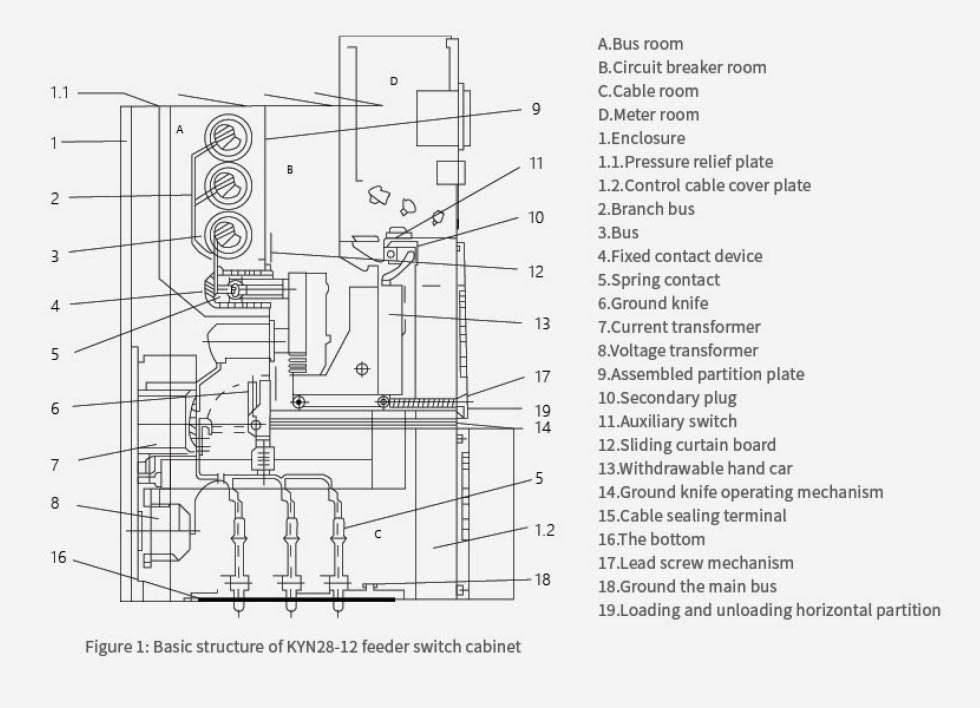

مصنوعات کی بیرونی جہت

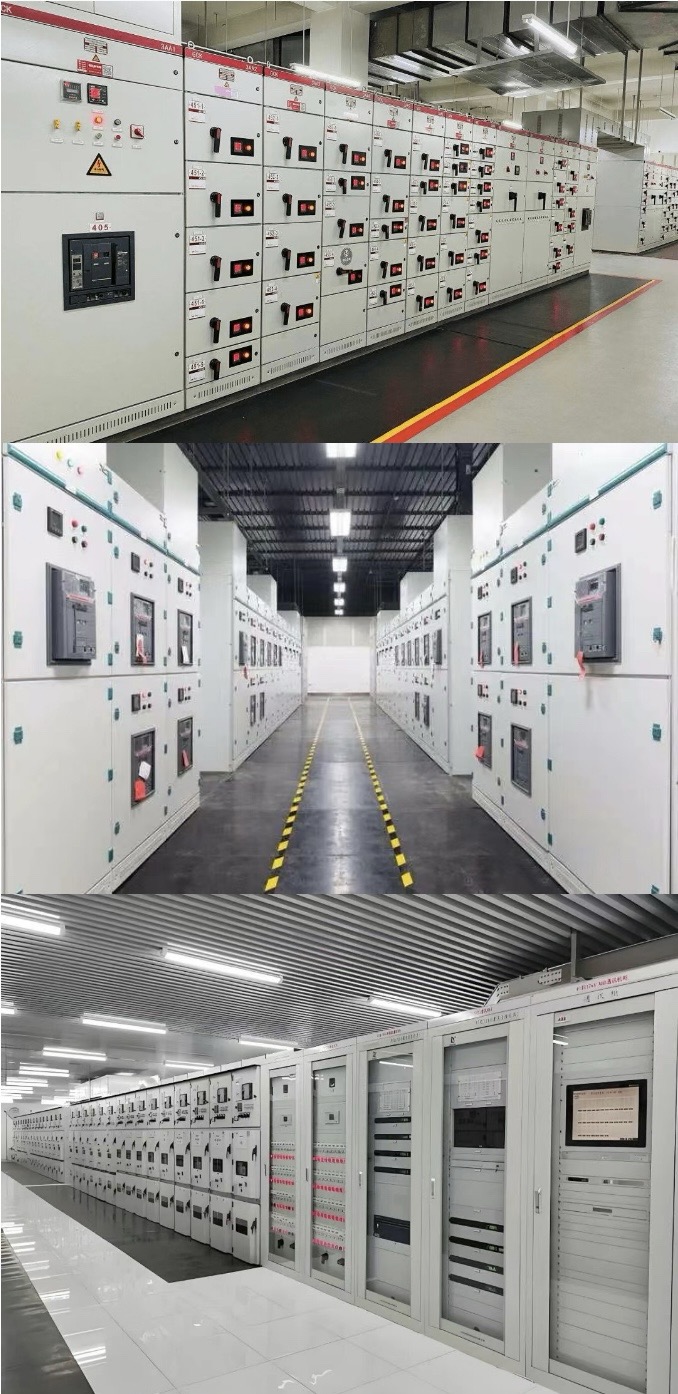

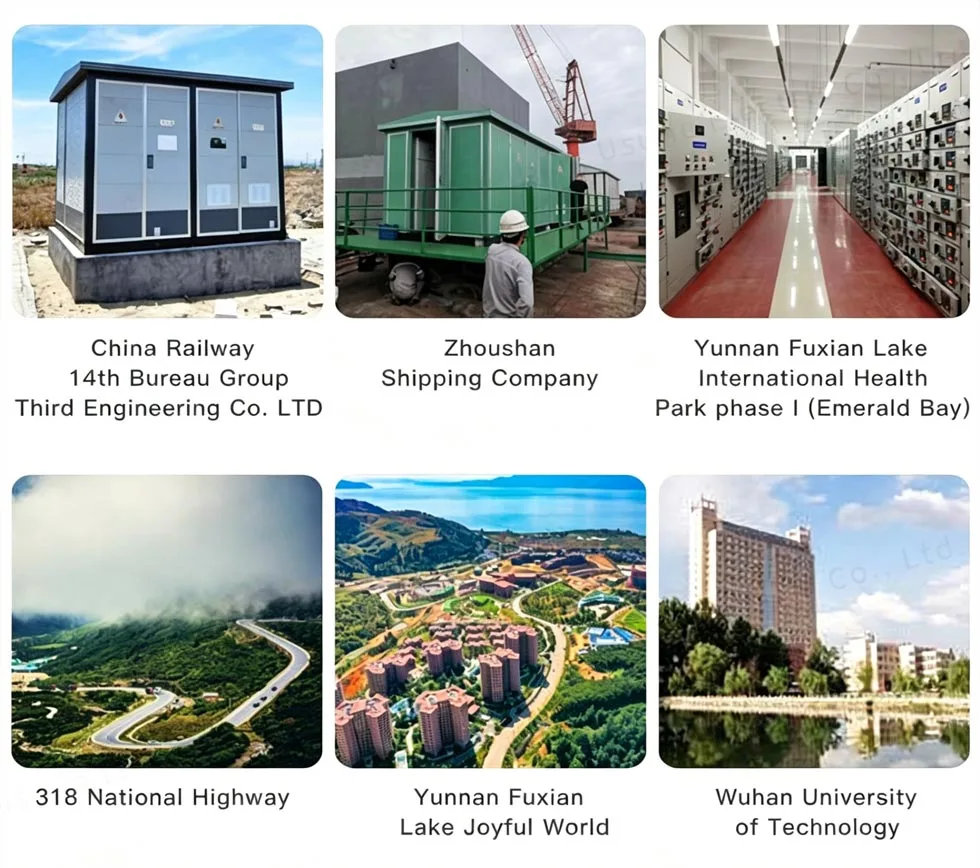

پروجیکٹ حوالہ

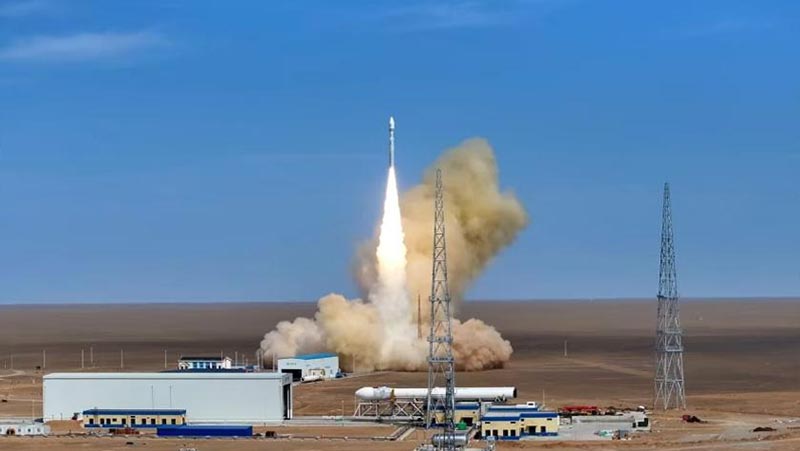

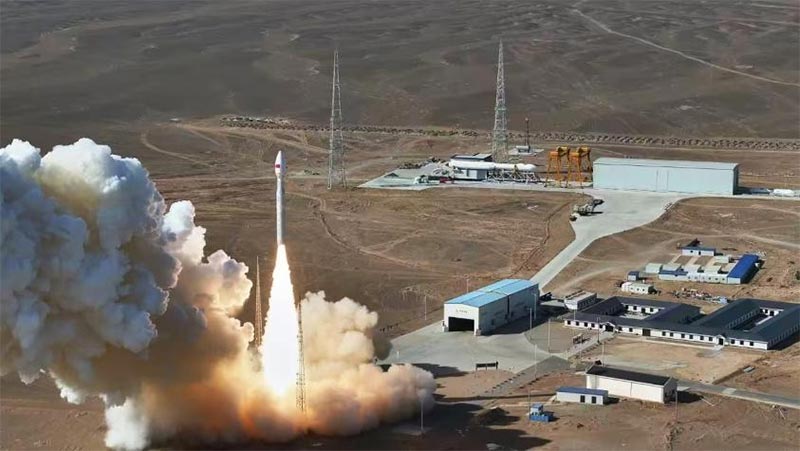

کاس اسپیس راکٹ لانچ پروجیکٹ

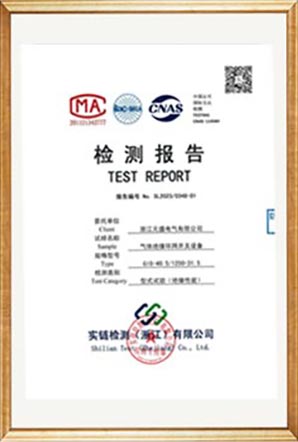

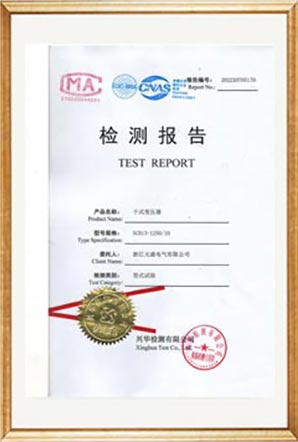

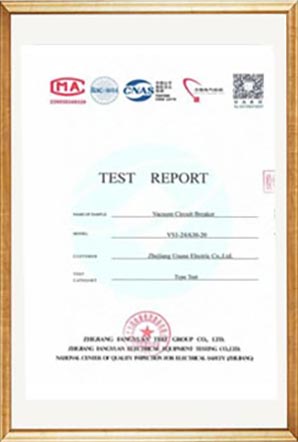

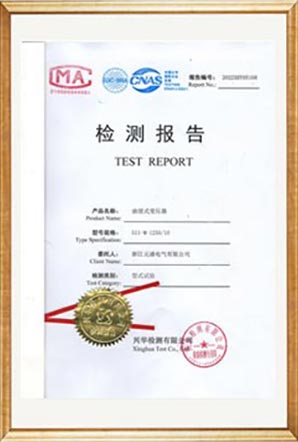

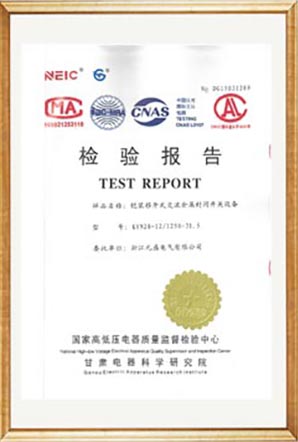

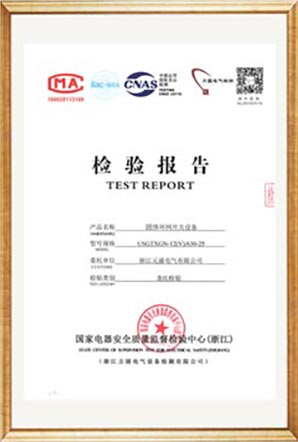

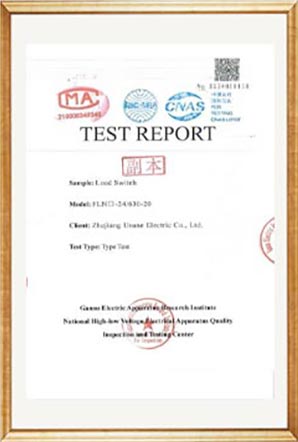

ٹیسٹ رپورٹ

اکثر پوچھے گئے سوالات

Q1: کیا Kyn28 Switchgear 12kV سسٹم کی "فائیو پروف" انٹر لاکنگ میکانکی طور پر زبردستی انٹر لاکنگ میکانزم ہے، اور کیا اسے غیر فعال کیا جا سکتا ہے؟

Usune KYN28 سوئچ گیئر کا "فائیو پروف" انٹر لاکنگ سسٹم مکمل طور پر مکینیکل، زبردستی انٹر لاکنگ ڈیزائن کو استعمال کرتا ہے۔ بغیر کسی برقی معاون انلاکنگ سرکٹ کے، ساختی طور پر غلط کام کے امکان کو ختم کرتا ہے۔ صرف پیشہ ورانہ دیکھ بھال کرنے والے اہلکار طاقت کے محفوظ حالات میں خصوصی آلات کا استعمال کرتے ہوئے اسے عارضی طور پر کھول سکتے ہیں۔ ناکامی اور گراؤنڈنگ؛ اسے عام آپریشن کے دوران کھلا نہیں کیا جا سکتا۔ یہ مکمل طور پر IEC اور گھریلو طاقت کی تعمیل کرتا ہے۔ حفاظتی معیارات، آپریٹرز اور آلات کی حفاظت کو زیادہ سے زیادہ۔

Q2: کیا پروڈکٹ عام طور پر زیادہ نمی اور اونچائی والے ماحول میں کام کر سکتی ہے، اور کیا خاص علاج ہیں؟ کی ضرورت ہے؟

مصنوعات کی معیاری نمی رواداری ≤95% یومیہ اوسط اور ≤90% ماہانہ اوسط ہے۔ بلٹ ان کنڈینسر ہیٹر خود کار طریقے سے dehumidifies، آسانی سے اعلی نمی کے ماحول کو ہینڈل. 1000m> اونچائی والے منظرناموں کے لیے، یہ ہو سکتا ہے۔ پاور انڈسٹری کے معیارات کے مطابق ڈیریٹنگ کے ساتھ استعمال کیا جاتا ہے (ہر 1000 میٹر کے اضافے کے لیے تقریباً 10% ڈیریٹنگ اونچائی)۔ کری پیج کی دوری کو بڑھانے اور ملنے کے لیے حسب ضرورت ڈیزائن کردہ رینفورسڈ انسولیشن ورژن بھی دستیاب ہیں۔ اونچائی کی حفاظت کے آپریشن کی ضروریات۔
