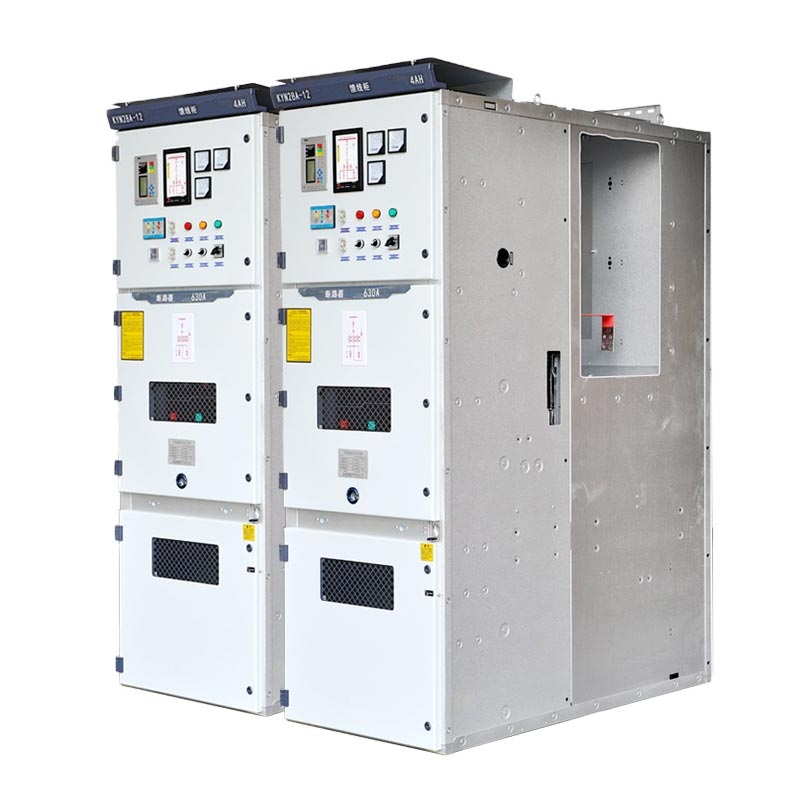

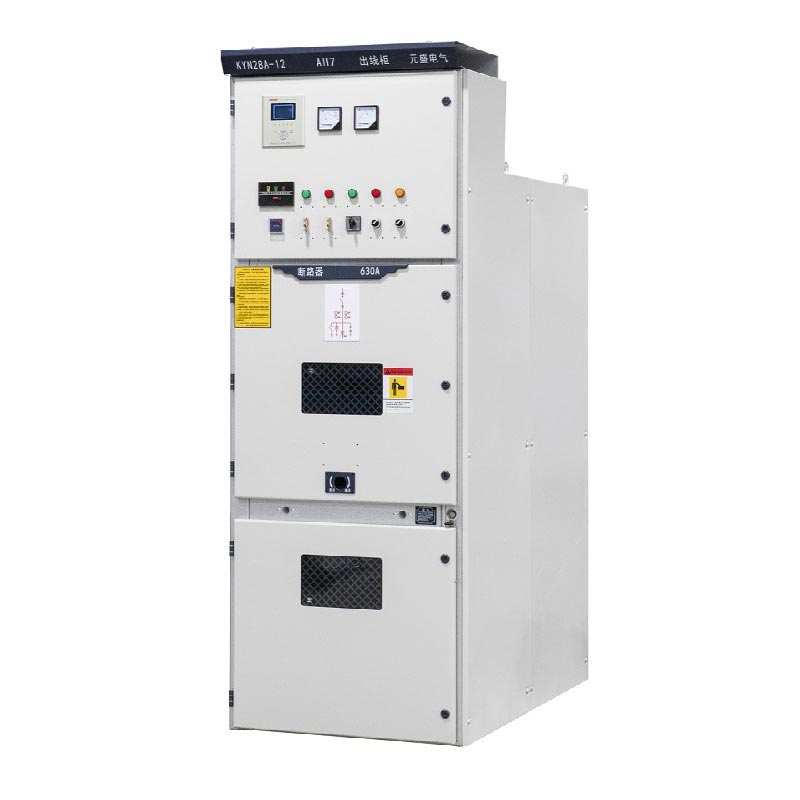

11kv Mv Vcb پینلز

11kV MV Vcb پینلز صنعتی گریڈ، اعلی قابل اعتماد میڈیم وولٹیج پاور ڈسٹری بیوشن کے طور پر رکھے گئے ہیں۔ سامان 11kV اور اس سے کم وولٹیج سسٹمز کے لیے موزوں ہے، اور سنگل بس بار، سنگل بس بار سیگمنٹڈ، یا ڈبل میں استعمال کیا جا سکتا ہے۔ بس بار فن تعمیرات وہ IEC 60298، IEC 694، GB3906-2006، اور German DIN VDE 0670 جیسے معیارات پر سختی سے عمل پیرا ہیں۔ اور پورے عمل میں معیاری کنٹرول کے ساتھ آئی ایس او منیجمنٹ سسٹم کی سند یافتہ ہیں۔

کم وولٹیج سوئچ گیئر

میڈیم وولٹیج سوئچ گیئر

بنیادی پیرامیٹرز اور ساختی جھلکیاں

1. بنیادی پیرامیٹرز

ریٹیڈ وولٹیج 11kV (3.6~12kV کے ساتھ ہم آہنگ)، تھری فیز AC 50/60Hz، ریٹیڈ کرنٹ 630A~2500A (حسب ضرورت)، شارٹ سرکٹ بریکنگ کرنٹ 25kA~40kA، پروٹیکشن لیول IP4X (انکلوژر)، ایک سے زیادہ سسٹم کے ساتھ ہم آہنگ فن تعمیرات

2. ساختی جھلکیاں

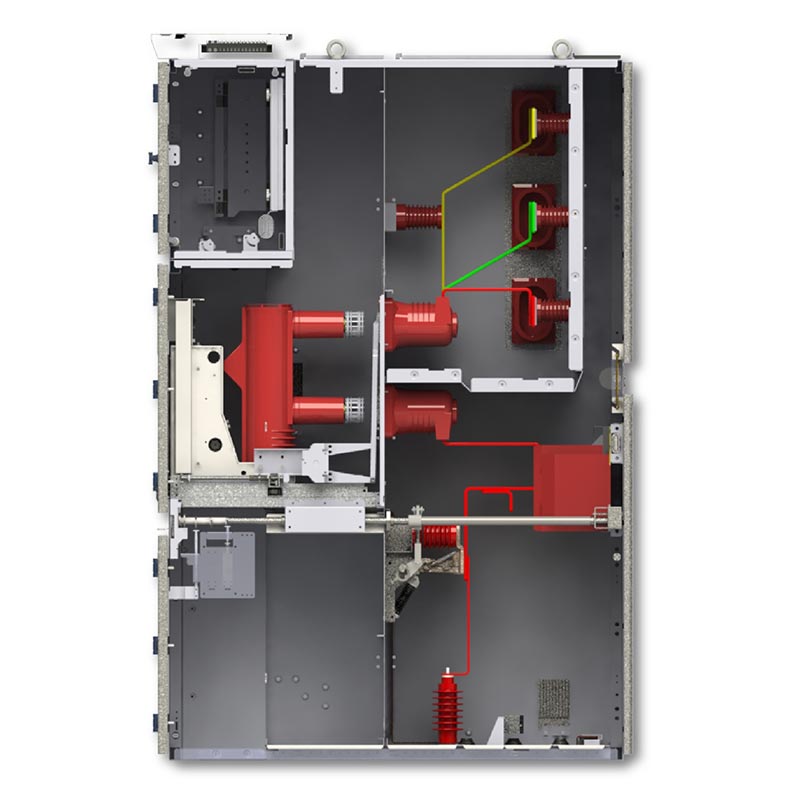

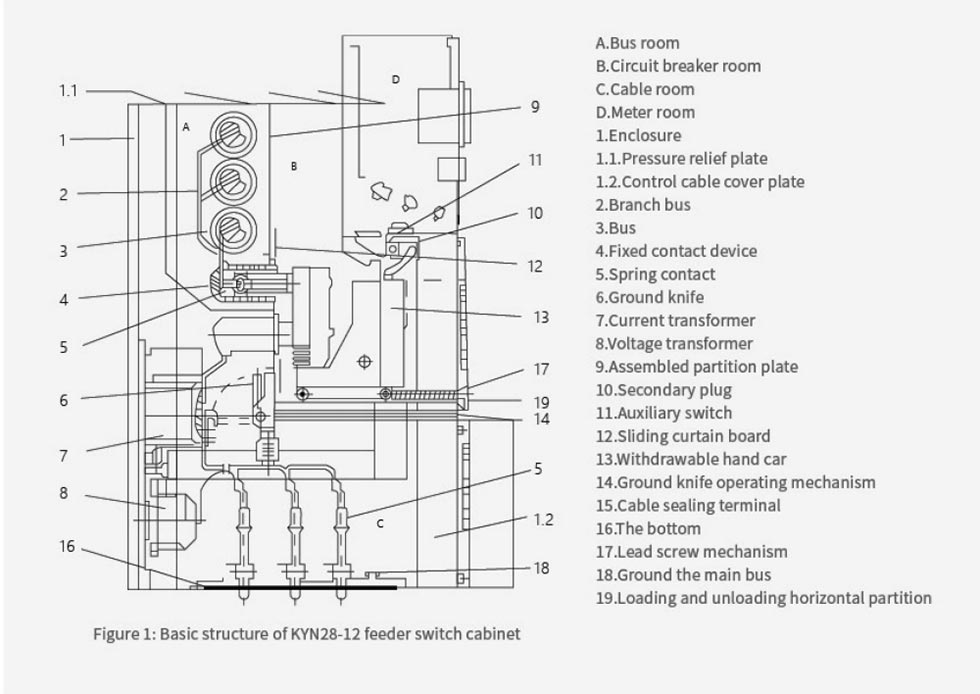

دھاتی پہنے ہوئے واپس لینے کے قابل ڈھانچہ، چار آزاد کمپارٹمنٹ، آسان دیکھ بھال کے لیے مرکزی طور پر واقع ہینڈ کارٹ؛ ایک جامع پانچ پروف حفاظتی انٹرلاکنگ سسٹم، مکینیکل + الیکٹریکل ڈوئل پروٹیکشن سے لیس، غلط کام کو ختم کرنا؛ مضبوط ماحولیاتی موافقت، مختلف انڈور کام کے حالات کے لیے موزوں ہے۔

بنیادی فوائد

1. قابل اعتماد کارکردگی: تیز ردعمل کے ساتھ ویکیوم سرکٹ بریکر، طویل مکینیکل زندگی، بار بار کے لیے موزوں متعدد منظرناموں میں آپریشن؛

2. محفوظ اور آسان: مکمل طور پر بند تحفظ، موثر دیکھ بھال کے لیے ہینڈ کارٹ ڈیزائن، ذہین کی حمایت کرتا ہے ریموٹ آپریشن اور دیکھ بھال؛

3. عالمی معیار: چین پر مبنی صنعت کار، معیاری فیکٹری پیداواری صلاحیت اور معیار کو یقینی بناتی ہے۔ ایک کے طور پر اعلیٰ معیار کا فراہم کنندہ، متعدد خطوں کو برآمد کرتا ہے اور مکمل سائیکل سروس فراہم کرتا ہے۔

حقیقی دنیا کی درخواست کا کیس

کیس 1: جنوب مشرقی ایشیا میں 110kV سب اسٹیشن پر 11kV تقسیم کا منصوبہ

1. پروجیکٹ کا پس منظر: یہ سب اسٹیشن خطے میں بجلی کی فراہمی کا ایک بنیادی مرکز ہے، جس کے لیے مستحکم 11kV پاور کی ضرورت ہوتی ہے۔ آس پاس کے صنعتی پارکوں اور رہائشی علاقوں کو فراہمی۔ سامان اعلی وشوسنییتا کا مالک ہونا ضروری ہے اور تعمیل، اور مقامی 50Hz پاور سسٹم کے ساتھ ہم آہنگ ہو۔

2. درخواست کا حل: Usune اپنی مرضی کے مطابق 28 KYN28A-12 11kV MV VCB پینلز، الگ الگ بس بار کو اپناتے ہوئے دوہری سرکٹ پاور سپلائی کی ضروریات کو پورا کرنے کے لیے فن تعمیر اور VS1 ویکیوم سرکٹ بریکرز سے لیس ہے۔

3. نفاذ کے نتائج: اس کے شروع ہونے کے بعد سے تین سالوں میں، آلات بغیر کسی کام کے چل رہے ہیں۔ ناکامی، انتہائی حالات جیسے کہ گرج چمک اور بلند درجہ حرارت میں کامیابی سے متعدد ٹیسٹ پاس کرنا۔ یہ بجلی کی تقسیم اور فالٹ پروٹیکشن کو درست طریقے سے مکمل کرتا ہے، جس سے سب اسٹیشن کو "زیرو پاور آؤٹیج" حاصل کرنے میں مدد ملتی ہے۔ آپریشن اور دیکھ بھال،" اور مقامی پاور ڈپارٹمنٹ سے اعلی شناخت حاصل کی ہے.

کیس 2: یورپی آٹوموبائل مینوفیکچرنگ پلانٹ میں ہائی وولٹیج پاور ڈسٹری بیوشن اپ گریڈ

1. پروجیکٹ کا پس منظر: فیکٹری کی سٹیمپنگ اور پینٹنگ ورکشاپس میں بجلی کی بہت زیادہ ضرورت ہوتی ہے سپلائی میں استحکام، 11kV پاور ڈسٹری بیوشن سسٹم کو اپ گریڈ کرنے کی ضرورت ہے۔ سازوسامان کو EU کے مطابق ہونا چاہیے۔ IEC کے معیارات، جبکہ دیکھ بھال اور جگہ کے استعمال میں آسانی پر بھی غور کرتے ہیں۔

2. درخواست کا حل: 16 Usune 11kV MV VCB پینلز کا انتخاب کیا گیا تھا، جس میں مرکزی طور پر واقع ہینڈ کارٹ کا استعمال کیا گیا تھا۔ ڈھانچہ، سنگل بس بار سسٹم کے ساتھ ہم آہنگ، اور اینٹی کنڈینسیشن ہیٹر اور ذہین سے لیس درجہ حرارت اور نمی کی نگرانی کے ماڈیولز۔

3. نفاذ کے نتائج: سازوسامان بالکل یورپی 50Hz/60Hz دوہری فریکوئنسی سسٹم کے مطابق ہوتا ہے۔ تنصیب عام ورکشاپ کی پیداوار کو متاثر نہیں کرتی ہے، اور ہینڈ کارٹ کو دیکھ بھال کے لیے جلدی سے نکالا جا سکتا ہے۔ اپ گریڈ کے بعد، فیکٹری کی بجلی کی فراہمی میں ناکامی کی شرح 90 فیصد کم ہو گئی، مسلسل پیداواری ضروریات کو پورا کرتے ہوئے آٹوموبائل مینوفیکچرنگ کے.

کام کرنے کا ماحول

1. محیطی ہوا کا درجہ حرارت: زیادہ سے زیادہ +40 ° C، کم از کم -10 ° C؛
2. رشتہ دار نمی: روزانہ اوسط ≤ 95٪، ماہانہ اوسط ≤ 90٪؛
3. اونچائی: ≤ 1000 میٹر؛
4. زلزلہ کی شدت: گریڈ 8 سے زیادہ نہیں؛
5. آلات کو آگ یا دھماکے کے خطرات، شدید آلودگی، کیمیکل سے پاک جگہوں پر نصب کیا جائے گا سنکنرن، اور مضبوط کمپن.
6. اگر سامان ماحولیاتی حالات میں استعمال کیا جانا ہے جو جی بی میں بیان کردہ معمول کی ضروریات سے زیادہ ہے 3906، متعلقہ انتظامات پر صارف اور صنعت کار کی طرف سے اتفاق کیا جائے گا۔

تکنیکی وضاحتیں

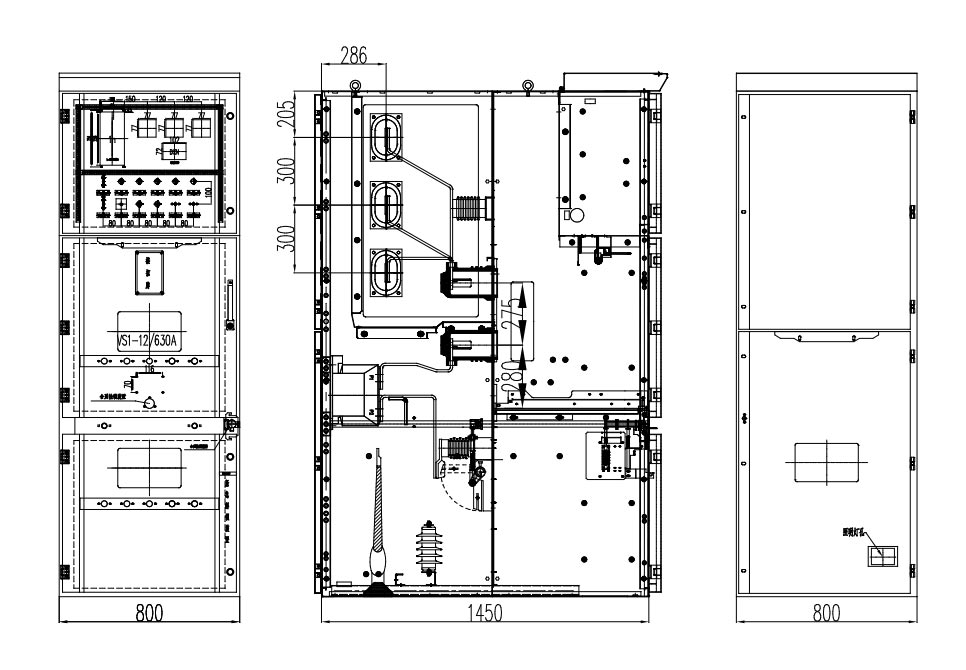

مصنوعات کی بیرونی جہت

پروجیکٹ حوالہ

کاس اسپیس راکٹ لانچ پروجیکٹ

ٹیسٹ رپورٹ

اکثر پوچھے گئے سوالات

Q1: پانچ گنا انٹر لاکنگ فنکشن؟

A: مکینیکل اور الیکٹریکل ڈوئل کے ساتھ پانچ بڑے فنکشنز پر مشتمل ہے جیسے اینٹی غلط آپریشن سرکٹ بریکر غلط کام کو روکنے کے لیے انٹر لاکنگ۔

Q2: کیا 11kV MV Vcb پینلز 10kV سسٹمز کے ساتھ مطابقت رکھتے ہیں؟

A: مکمل طور پر ہم آہنگ، کسی ترمیم کی ضرورت نہیں، موجودہ آلات اور پیرامیٹر حسب ضرورت کو براہ راست تبدیل کر سکتے ہیں۔ کی حمایت کی ہے.

Q3: تعمیل اور فروخت کے بعد سروس برآمد کریں؟

A: بین الاقوامی معیار کے مطابق، علاقائی سرٹیفیکیشن اپنی مرضی کے مطابق کیا جا سکتا ہے؛ چین کی طرف سے تیز ردعمل فیکٹری، اور عالمی دکانوں سے مقامی بعد فروخت سروس۔

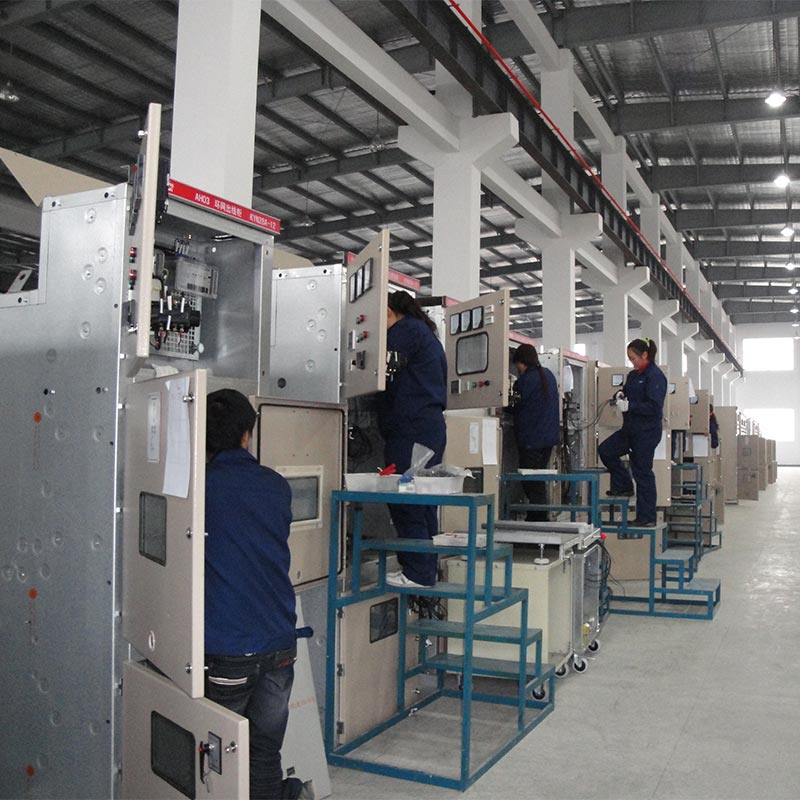

برانڈ اور فیکٹری کی طاقت

Usune 5,000 سے زیادہ پینلز کی سالانہ پیداواری صلاحیت کے ساتھ چین میں اپنی بنیادی فیکٹری پر انحصار کرتا ہے۔ یہ فخر کرتا ہے۔ ڈیجیٹلائزڈ اینڈ ٹو اینڈ مینجمنٹ، آر اینڈ ڈی، مینوفیکچرنگ اور سیلز کو مربوط کرنا۔ اس کی مصنوعات 30 سے زیادہ کا احاطہ کرتی ہیں۔ ممالک اسے عالمی صارفین کے لیے ایک قابل اعتماد میڈیم وولٹیج پاور ڈسٹری بیوشن سپلائر اور مینوفیکچرر بناتا ہے۔
