کم وولٹیج فکسڈ ٹائپ سوئچ گیئر کیبنٹ

Usune GGD کم وولٹیج فکسڈ ٹائپ سوئچ گیئر کیبنٹ کو خاص طور پر AC 50Hz پاور ڈسٹری بیوشن سسٹم کے لیے ڈیزائن کیا گیا ہے۔ 380V کے ریٹیڈ آپریٹنگ وولٹیج اور 3150A تک کے ریٹیڈ آپریٹنگ کرنٹ کے ساتھ۔ یہ بنیادی کنٹرول ہب کے طور پر کام کرتا ہے۔ بجلی، روشنی، اور تقسیم کے آلات کے لیے، مستحکم اور مؤثر طریقے سے بجلی کی تقسیم کے افعال کو محسوس کرنا۔

توانائی کے شعبوں، بجلی استعمال کرنے والوں اور ڈیزائن یونٹس کی ضروریات کے جواب میں تیار کی گئی، یہ پروڈکٹ اعلیٰ درجے کی حامل ہے۔ ٹیکنالوجی اور روایتی کم وولٹیج سوئچ گیئر سے ایک مثالی اپ گریڈ ہے۔ ایک سرکردہ چینی کی بنیادی مصنوعات کے طور پر کارخانہ دار، یہ قابل اعتماد کارکردگی، محفوظ آپریشن، اور آسان دیکھ بھال کو مربوط کرتا ہے، اسے ترجیحی بناتا ہے ایک قابل اعتماد کم وولٹیج پاور ڈسٹری بیوشن سپلائر کی تلاش میں عالمی صارفین کے لیے انتخاب۔ پیداوار کا فائدہ اٹھانا اعلی درجے کی چینی فیکٹریوں کی صلاحیت، اس کے معیار کی ضمانت دی جاتی ہے.

کم وولٹیج سوئچ گیئر

میڈیم وولٹیج سوئچ گیئر

بنیادی تکنیکی پیرامیٹرز

1. شرح شدہ تعدد: 50Hz
2. ریٹیڈ آپریٹنگ وولٹیج: 380V AC
3. ریٹیڈ آپریٹنگ کرنٹ: 3150A تک
4. قابل اطلاق معیارات: IEC439، GB 7251، IEC60056، وغیرہ۔
5. تحفظ کی درجہ بندی: IP30–IP54 (اپنی مرضی کے مطابق)
6. توڑنے کی صلاحیت: اعلی، بہترین متحرک اور تھرمل استحکام

تعمیل اور کوالٹی اشورینس

1. بین الاقوامی معیارات

کم وولٹیج فکسڈ ٹائپ سوئچ گیئر کیبنٹ بنیادی بین الاقوامی برقی معیارات کی مکمل تعمیل کرتی ہے، اس بات کو یقینی بناتی ہے عالمی قابل اطلاق اور وشوسنییتا. ان معیارات میں شامل ہیں: IEC60056 (ہائی وولٹیج AC سرکٹ بریکرز)، IEC60099 (AC گیپلیس میٹل آکسائڈ سرج اریسٹرس)، IEC60129 (AC منقطع سوئچز اور گراؤنڈنگ سوئچز)، IEC60185 (موجودہ ٹرانسفارمرز)، IEC60186 (وولٹیج ٹرانسفارمرز)، اور IEC60298 (1kV–50kV AC میٹل سے منسلک سوئچ گیئر)۔

2. قومی اور صنعتی معیارات

سوئچ گیئر سخت چینی قومی اور صنعتی معیارات پر پورا اترتا ہے، بشمول: GB/T7251.12-2013 (کم وولٹیج سوئچ گیئر اور کنٹرول گیئر اسمبلیاں، GB1207 (وولٹیج ٹرانسفارمرز)، GB1208 (موجودہ ٹرانسفارمرز)، GB50150-2006 "الیکٹریکل تنصیبات میں برقی آلات کی قبولیت کی جانچ کے لیے معیاری"، اور DL/T 5004-2004 "تکنیکی پاور انجینئرنگ میں ڈی سی سسٹمز کے ڈیزائن کے لیے تفصیلات"۔

3. سخت جانچ اور معائنہ

- بصری معائنہ: کابینہ کے انداز پر ایک جامع بصری اور جہتی معائنہ کیا جاتا ہے، طول و عرض، ساختی ڈیزائن، نیز انتخاب، ترتیب، وائرنگ، تنصیب کا عمل، اور سطح کی کوٹنگ تکنیکی تقاضوں کی تعمیل کو یقینی بنانے کے لیے داخلی اجزاء، اور ریکارڈ رکھے جاتے ہیں۔

- فیکٹری ٹیسٹنگ: ہر سوئچ گیئر موجودہ قومی اور اس کے مطابق فیکٹری ٹیسٹنگ اور معائنہ سے گزرتا ہے۔ فیکٹری چھوڑنے سے پہلے صنعت کے معیارات، اور مصنوعات کو یقینی بنانے کے لیے مستند ٹیسٹ ریکارڈ فراہم کیے جاتے ہیں۔ ترسیل سے پہلے معیارات کو پورا کرتا ہے.

آپریٹنگ ماحول کے تقاضے

1. محیط درجہ حرارت: -5 ℃ سے +40 ℃، 24 گھنٹے کا اوسط درجہ حرارت ≤ +35 ℃
2. اونچائی: ≤ 2000m (اندرونی تنصیب)
3. رشتہ دار نمی: +40℃ پر ≤50%، کم درجہ حرارت پر آرام کیا جا سکتا ہے (مثال کے طور پر، +20℃ پر ≤90%)، غور کرتے ہوئے درجہ حرارت کی تبدیلیوں کی وجہ سے گاڑھا ہونا۔
4. تنصیب کا زاویہ: عمودی جہاز کے ساتھ زاویہ ≤ 5°
5. ماحولیاتی تقاضے: شدید کمپن، اثرات، اور سنکنرن مادوں سے پاک؛ خصوصی ضروریات کارخانہ دار کے ساتھ بات چیت کی جا سکتی ہے.

بنیادی کارکردگی کے فوائد

1. اعلی توڑنے کی صلاحیت اور مضبوط استحکام

مضبوط ڈھانچہ، بڑے شارٹ سرکٹ کرنٹ کو برداشت کرنے کے قابل، اور انتہائی کے تحت مستحکم آپریشن برقی حالات.

2. لچکدار ترتیب

ماڈیولر برقی حل مختلف مجموعوں کی حمایت کرتے ہیں، متعدد سیریز دستیاب ہیں، مختلف کے لیے موافقت پذیر درخواست کے منظرنامے

3. عملی اور پائیدار

نیا ڈھانچہ، اعلی تحفظ کی سطح، ڈسٹ پروف، نمی پروف، اور اثر مزاحم، سروس کی زندگی میں توسیع۔

4. محفوظ اور برقرار رکھنے میں آسان

صاف ترتیب، آسانی سے قابل رسائی اجزاء، آسان آپریشن، ڈاؤن ٹائم کو کم کرنا اور دیکھ بھال کو آسان بنانا۔ 5۔ وسیع قابل اطلاق: بڑے پیمانے پر پاور پلانٹس، سب سٹیشنوں، فیکٹریوں، تجارتی عمارتوں اور پر لاگو ہوتا ہے بنیادی ڈھانچے کے منصوبوں.

حقیقی دنیا کے ایپلیکیشن کیسز

کیس 1: کوئلے کی ایک بڑی کان کے لیے بجلی کی تقسیم کا منصوبہ

1. پروجیکٹ کا پس منظر: کوئلے کی کان کنی کے ایک بڑے گروپ کو اس کے لیے ایک قابل اعتماد کم وولٹیج بجلی کی تقسیم کے نظام کی ضرورت ہے۔ زیر زمین کان کنی کا سامان اور سطح کی سہولیات، سخت ماحول جیسے دھول، نمی، اور کمپن
2. حل: Usune فراہم کردہ 36 GGD سیریز کم وولٹیج فکسڈ قسم کے سوئچ گیئر کیبنٹس، IP54 کے ساتھ اپنی مرضی کے مطابق تحفظ اور کمپن مزاحم تنصیب.
3. درخواست کے نتائج: بجلی کی بڑی خرابیوں کے بغیر 5 سال سے زائد عرصے تک مستحکم آپریشن؛ بحالی کی تعدد پرانے آلات کے مقابلے میں 30 فیصد کمی؛ کوئی برقی حفاظتی حادثات نہیں، کان کنی کی کارکردگی کو بہتر بنانا۔

کیس 2: اربن سب اسٹیشن اپ گریڈ پروجیکٹ

1. پراجیکٹ کا پس منظر: ایک میونسپل سب سٹیشن کو اس کے پرانے بجلی کی تقسیم کے نظام کو اپ گریڈ کرنے کی ضرورت ہے رہائشیوں اور کاروباروں کی بجلی کی ضروریات کو پورا کرنے کے لئے بجلی کی فراہمی کی صلاحیت اور قابل اعتماد میں اضافہ۔
2. حل: Usune GGD سوئچ گیئر استعمال کیا گیا تھا، 3150A کے ریٹیڈ کرنٹ کے ساتھ، ذہین نگرانی اور انضمام تحفظ کے افعال.
3. ایپلیکیشن کے اثرات: بجلی کی تقسیم کی صلاحیت میں 40 فیصد اضافہ ہوا، بجلی کی بلند ترین طلب کو پورا کیا۔ غلطی کے جواب کا وقت 60% کی کمی، بجلی کی بندش کی مدت میں کمی؛ اسٹیٹ گرڈ کے معیارات کے مطابق، بہترین حاصل کرنا قبولیت

تکنیکی وضاحتیں

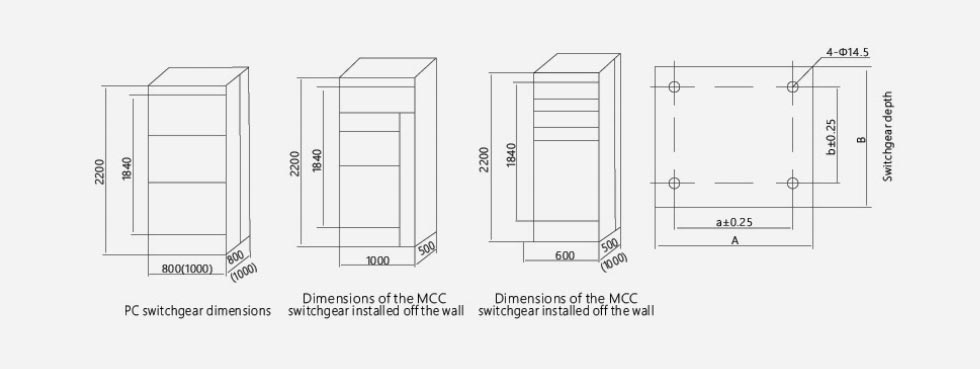

مصنوعات کی بیرونی جہت

پروجیکٹ حوالہ

کاس اسپیس راکٹ لانچ پروجیکٹ

ٹیسٹ رپورٹ

اکثر پوچھے گئے سوالات

Q1: Usune GGD کم وولٹیج فکسڈ ٹائپ سوئچ گیئر کیبنٹ کی تحفظ کی درجہ بندی کیا ہے، اور اسے کیسے موافق بنایا جاتا ہے؟ مختلف ماحول میں؟

A: معیاری تحفظ کی درجہ بندی IP30 ہے، IP54 تک حسب ضرورت۔ اعلی تحفظ کی درجہ بندی (مثال کے طور پر، IP54) دھول ہیں۔ اور نمی مزاحم، بارودی سرنگوں، فیکٹریوں اور مرطوب ماحول کے لیے موزوں؛ سنکنرن ماحول کے لیے، اپنی مرضی کے مطابق ضروریات کو پورا کرنے کے لیے اینٹی سنکنرن کوٹنگز اور خصوصی مواد دستیاب ہیں۔

Q2: مصنوعات کی عمر کیا ہے، اور کس معمول کی دیکھ بھال کی ضرورت ہے؟

A: عام سروس کی زندگی 15-20 سال ہے. معمول کی دیکھ بھال میں شامل ہیں: سہ ماہی دھول کی صفائی، فاسٹنرز کی جانچ اور اجزاء کی آپریٹنگ حیثیت؛ سالانہ جامع موصلیت مزاحمت کی جانچ اور تحفظ کی تقریب انشانکن مناسب دیکھ بھال سروس کی زندگی کو بڑھا سکتی ہے اور مستحکم آپریشن کو یقینی بنا سکتی ہے۔

Q3: کیا Usune خصوصی وولٹیج/کرنٹ یا ڈھانچے کے لیے حسب ضرورت حل فراہم کر سکتا ہے؟

A: ہاں۔ ایک پیشہ ور صنعت کار کے طور پر، ہم مکمل حسب ضرورت خدمات پیش کرتے ہیں: درجہ بند وولٹیج کو ایڈجسٹ کرنا (220V/400V) اور موجودہ (3150A تک)، طول و عرض میں ترمیم کرنا، اجزاء کی ترتیب اور افعال؛ ہماری انجینئرنگ ٹیم کام کرے گی۔ اپنی مرضی کے مطابق حل تیار کرنے کے لیے قریب سے مل کر جو IEC/GB معیارات کے مطابق ہوں۔
