جائزہ

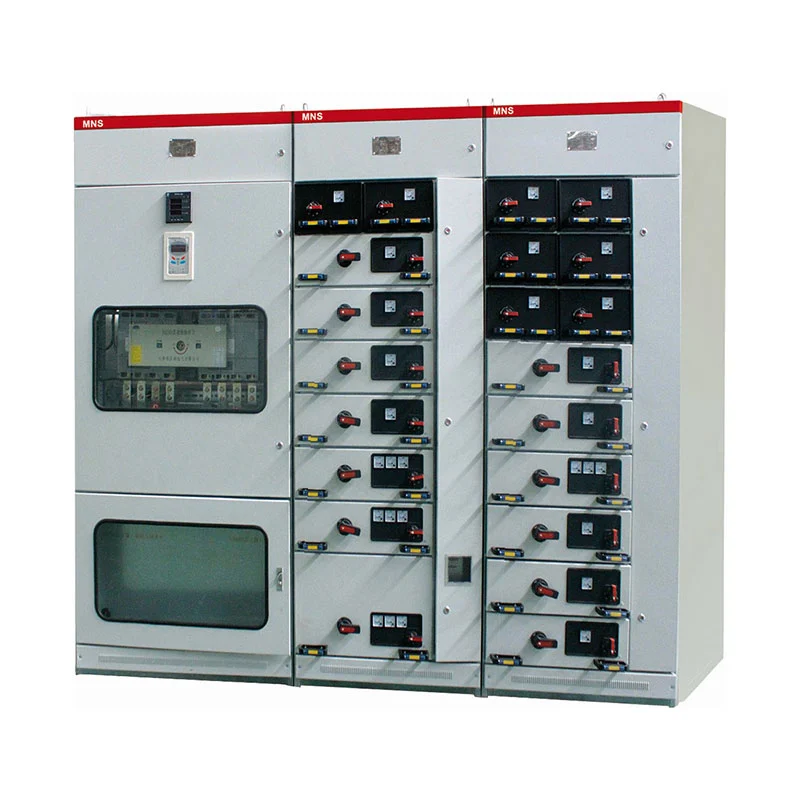

Zhejiang Usune Electric Co., Ltd. کے ذریعہ تیار کردہ، ہمارا کم وولٹیج واپس لینے کے قابل ڈسٹری بیوشن سوئچ بورڈ AC 50Hz سسٹم کو 400V تک ریٹیڈ ورکنگ وولٹیج اور 3150A تک ریٹیڈ کرنٹ کے ساتھ پیش کرتا ہے۔ کاپر بس بار کی تقسیم، قابل ترتیب سرکٹ بریکر، منظم ثانوی وائرنگ، اور وقف شدہ کیبل اسپیس ایک ایسے ڈیزائن میں اکٹھے ہوتے ہیں جو مختلف پروجیکٹ لے آؤٹس کو سپورٹ کرتے ہیں۔ Usune میں، ہم پاور پلانٹس، سب سٹیشنوں، فیکٹریوں، کان کنی کی سہولیات، تجارتی عمارتوں، اور چین اور بیرون ملک منڈیوں میں بجلی کی تقسیم کے دیگر منصوبوں کے لیے کم وولٹیج سوئچ گیئر کے حل تیار اور فراہم کرتے ہیں۔
لچکدار فیڈر کا انتظام
چونکہ مختلف الیکٹریکل بوجھ مختلف فیڈر انتظامات کا مطالبہ کرتے ہیں، اس لیے کابینہ کو بجلی کی تقسیم کے خاکے کے مطابق ترتیب دیا جا سکتا ہے- آنے والے سرکٹس، آؤٹ گوئنگ سرکٹس، موٹر فیڈرز، اور ری ایکٹیو پاور کمپنسیشن سرکٹس کو اسی کم وولٹیج ڈسٹری بیوشن سسٹم کے اندر ترتیب دینے کی اجازت دیتا ہے۔
اجزاء کا انتخاب
جہاں بڑی تقسیم کے تقاضے لاگو ہوتے ہیں، یونیورسل سرکٹ بریکر جیسے Emax, MT, 3WN, AH، اور ME سیریز کا انتخاب پروجیکٹ کے ڈیزائن کے مطابق کیا جا سکتا ہے۔ مولڈ کیس سرکٹ بریکرز، لوڈ سوئچز، اور دیگر برقی اجزاء کو بھی مطلوبہ موجودہ درجہ بندی اور تحفظ کی اسکیم کی بنیاد پر شامل کیا جا سکتا ہے۔
قابل اطلاق کنفیگریشن
اس کنفیگریشن اپروچ کے ذریعے، ہمارا کم وولٹیج سوئچ گیئر ایک مقررہ برقی انتظامات پر انحصار کرنے کی بجائے مختلف پاور ڈسٹری بیوشن آرکیٹیکچرز کو اپنانے کے قابل ہے۔
بس بار سسٹم
الیکٹرولائٹک کاپر مرکزی اور برانچ بس بار دونوں کو تشکیل دیتا ہے، آنے والے اور باہر جانے والے سرکٹس کے درمیان ایک مستحکم کرنٹ لے جانے والا راستہ بناتا ہے۔ شعلے کو روکنے والی موصلیت اور گرمی سے سکڑنے والی آستینیں متعلقہ بس بار حصوں پر لگائی جاتی ہیں، مرحلے کی شناخت کو صاف رکھتے ہوئے موصلیت کے تحفظ کو بہتر بناتی ہیں۔
بس بار کا انتظام الیکٹریکل ڈرائنگ اور ریٹیڈ موجودہ ضروریات کی پیروی کرتا ہے۔ جہاں پراجیکٹ ڈیزائن اس کا مطالبہ کرتا ہے، بس برج اور مین سرکٹ بریکر کے درمیان آنے والے کنکشن پر لچکدار بس بار کنکشن فراہم کیے جا سکتے ہیں۔
پروکیورمنٹ ٹیموں کے لیے، یہ کنفیگریشن ہمارے کم وولٹیج سوئچ گیئر کو اپ اسٹریم ٹرانسفارمرز، بس پلوں، اور ڈاؤن اسٹریم فیڈر سسٹم کے ساتھ ملانے کو آسان بناتی ہے۔
کولڈ رولڈ اسٹیل پلیٹیں کابینہ کے فریم اور اندرونی پارٹیشنز کے لیے استعمال کی جاتی ہیں، جس کی معیاری پلیٹ کی موٹائی 2 ملی میٹر سے کم نہیں ہوتی ہے جو عام آپریشن، معائنہ اور دیکھ بھال کے لیے کافی میکانکی طاقت فراہم کرتی ہے۔
کابینہ کے ڈھانچے کے اندر مخصوص علاقوں میں برقی اجزاء، کیبل کنکشن، اور ثانوی کنٹرول وائرنگ شامل ہیں۔ دروازے، آپریٹنگ ہینڈلز، شناختی پلیٹیں، اور اندرونی لیبلز کو برقی ڈیزائن کے مطابق ترتیب دیا گیا ہے، جس سے کمیشننگ اور دیکھ بھال کے دوران سرکٹ کی شناخت آسان ہو جاتی ہے۔
ایک PE کاپر گراؤنڈنگ بس کابینہ کے انتظام کی سمت کے ساتھ چلتی ہے۔ گراؤنڈنگ کی ضرورت والے اجزاء کو اس کنڈکٹر سے جوڑا جا سکتا ہے، اور بیرونی گراؤنڈنگ نیٹ ورک سے کنکشن کے لیے مخصوص گراؤنڈنگ ٹرمینلز فراہم کیے جاتے ہیں۔
ثانوی سرکٹ کو پروجیکٹ ڈرائنگ اور کنٹرول کی ضروریات کے مطابق ترتیب دیا گیا ہے۔ کنٹرول وائرنگ میں لچکدار موصل تانبے کے کنڈکٹرز کا استعمال ہوتا ہے جو بنڈلوں میں منظم ہوتے ہیں، جس سے اندرونی وائرنگ کو صاف ستھرا اور برقرار رکھا جا سکتا ہے۔
کنٹرول سرکٹس عام طور پر 1.5 mm² کنڈکٹر استعمال کرتے ہیں، جبکہ AC کرنٹ سرکٹس 2.5 mm² کنڈکٹر استعمال کرتے ہیں، حتمی انجینئرنگ ڈیزائن کے تابع۔ شعلہ ریٹارڈنٹ ٹرمینل بلاکس استعمال کیے جاتے ہیں، اور تار کے نمبر یا سرکٹ کی شناخت کے نشان برقی ڈرائنگ سے مطابقت رکھتے ہیں۔
آنے والی کابینہ کے لیے، انڈر وولٹیج ٹرپ پروٹیکشن کو سرکٹ بریکر کے تحفظ کے انتظام میں شامل کیا جا سکتا ہے۔ انڈیکیٹر لائٹس، کنٹرول سوئچز، اور پیمائش کے آلات کو بھی ہر سرکٹ کے فنکشن کے مطابق ترتیب دیا جا سکتا ہے۔

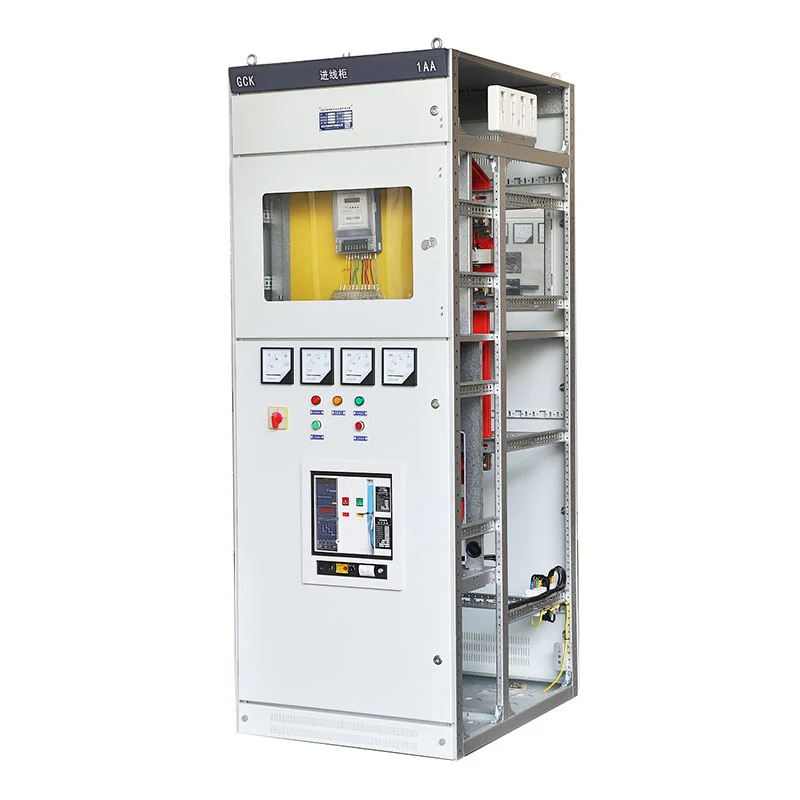

ہمارے کم وولٹیج سوئچ گیئر کو کئی عام کم وولٹیج پاور ڈسٹری بیوشن فنکشنز کے لیے کنفیگر کیا جا سکتا ہے۔ آنے والی کابینہ اپ اسٹریم ٹرانسفارمر یا پاور سورس سے بجلی حاصل کرتی ہے، جب کہ باہر جانے والی کابینہ بجلی کو نیچے کی دھارے والے بوجھ میں تقسیم کرتی ہے۔

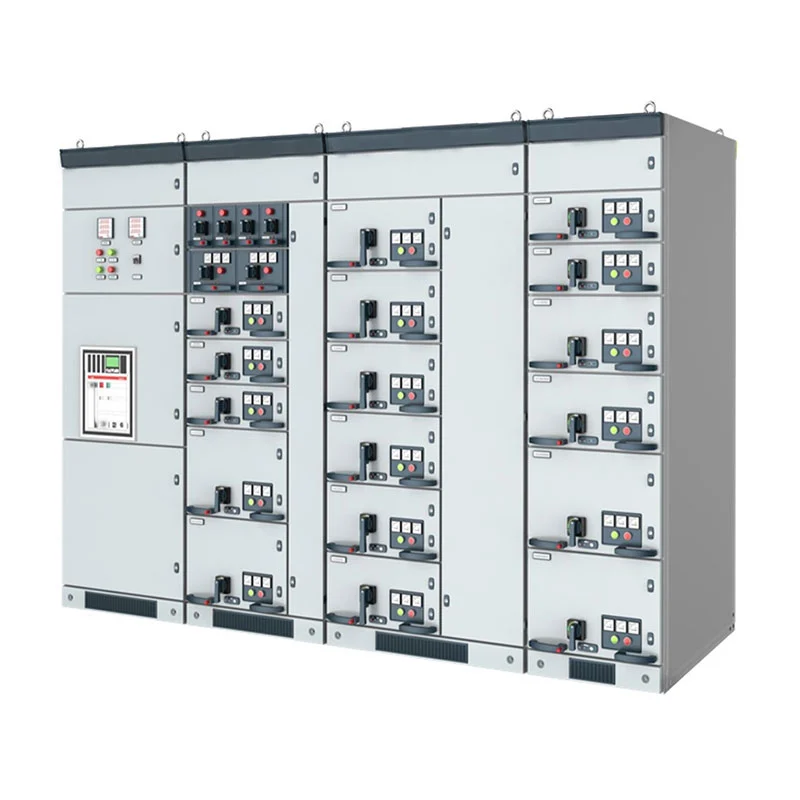

موٹر کنٹرول سرکٹس کو بڑے اور چھوٹے دراز کنفیگریشنز کا استعمال کرتے ہوئے ترتیب دیا جا سکتا ہے، جس میں سرکٹ بریکر یا فیوزڈ روٹری لوڈ سوئچز کو موٹر کی خصوصیات کے مطابق منتخب کیا جاتا ہے۔ Capacitor معاوضہ کی الماریاں دستی، خودکار، یا ریموٹ ری ایکٹیو پاور معاوضہ کا سامان شامل کر سکتی ہیں۔
یہ ماڈیولر انتظام ایک ہی کابینہ کے پلیٹ فارم کو ایک پروجیکٹ کے اندر مختلف برقی تقسیم کے کاموں کی حمایت کرنے کی اجازت دیتا ہے۔

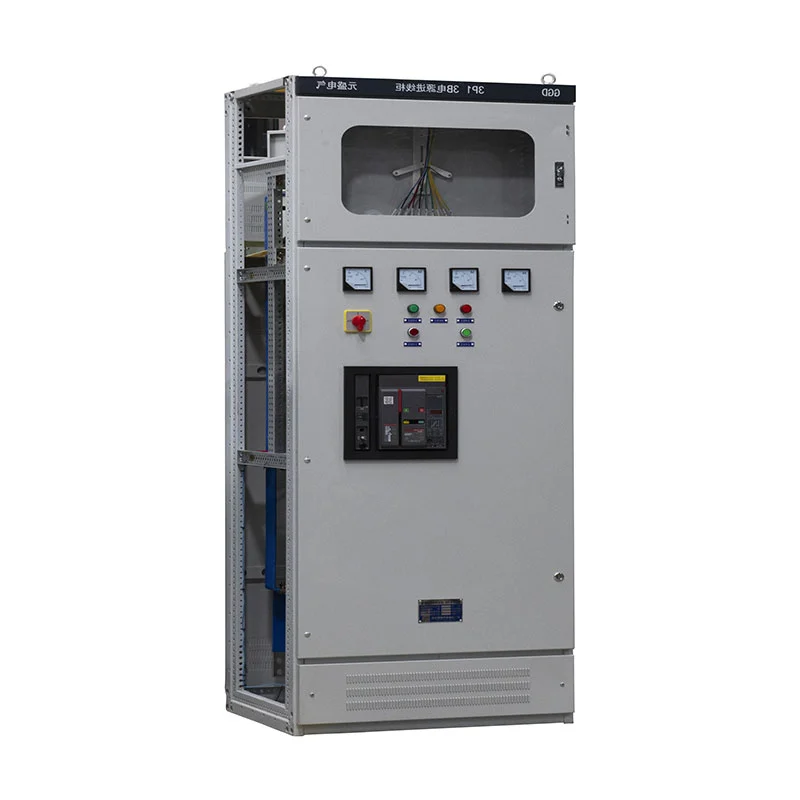

| آئٹم | تفصیلات |
| پروڈکٹ کی قسم | کم وولٹیج واپس لینے کے قابل تقسیم سوئچ بورڈ |
| ریٹیڈ ورکنگ وولٹیج | 0.4kV |
| شرح شدہ تعدد | 50Hz |
| ریٹیڈ کرنٹ | 3150A تک |
| تحفظ کی ڈگری | آئی پی 23 |
| تنصیب | انڈور |
| اونچائی | ≤2000m |
| آلودگی کی سطح | سطح 3 |
| محیطی درجہ حرارت | -10°C سے +40°C |
| روزانہ اوسط رشتہ دار نمی | ≤95% |
| ماہانہ اوسط رشتہ دار نمی | ≤90% |
| زلزلہ کی شدت | ≤شدت 8 |
| مین بس بار کا مواد | الیکٹرولیٹک کاپر |
| کابینہ کا مواد | کولڈ رولڈ اسٹیل پلیٹ |
| معیاری کابینہ کا رنگ | الیکٹرک گرے، RAL7032 |
| ماڈل | شرح شدہ وولٹیج (V) | شرح شدہ موجودہ (A) | شرح شدہ شارٹ سرکٹ بریک کرنٹ (KA) | شرح شدہ مختصر وقت کا سامنا کرنٹ (1s) (kA) | شرح شدہ چوٹی کرنٹ کو برداشت کرنے (kA) | |
| جی جی ڈی 1 | 380 | A | 1000 | 15 | 15 | 30 |
| B | 600(630) | |||||
| C | 400 | |||||
| جی جی ڈی 2 | 380 | A | 1500(1600) | 30 | 30 | 63 |
| B | 1000 | |||||
| C | 600 | |||||
| جی جی ڈی 3 | 380 | A | 3150 | 50 | 50 | 105 |
| B | 2500 | |||||
| C | 2000 | |||||
| پروڈکٹ کوڈ | A | B | C | D |
| جی جی ڈی06 | 600 | 600 | 450 | 556 |
| GGD06A | 600 | 800 | 450 | 756 |
| جی جی ڈی08 | 800 | 600 | 650 | 556 |
| GGD08A | 800 | 800 | 650 | 756 |
| جی جی ڈی 10 اے | 1000 | 600 | 850 | 556 |
| جی جی ڈی 10 اے | 1000 | 800 | 850 | 756 |
| جی جی ڈی 12 | 1200 | 800 | 1050 | 756 |
Usune میں، ہم اپنے کم وولٹیج سوئچ گیئر کو اندرونی ترتیبات میں تعینات کرنے کے لیے انجینئر کرتے ہیں جو شدید مکینیکل جھٹکوں، سنکنرن ماحول، یا ضرورت سے زیادہ کمپن سے پاک ہیں۔ آپریشنل تھرمل رینج -10°C سے +40°C تک پھیلی ہوئی ہے، اس بات کو یقینی بناتی ہے کہ 24 گھنٹے کا اوسط +35°C پر یا اس سے کم رہے۔ ہمارا سامان عام طور پر 2000 میٹر سے زیادہ نہ ہونے والی بلندیوں کے لیے موزوں ہے۔ ماحول کی نمی کے بارے میں، جب ارد گرد کا درجہ حرارت +40 °C پر پہنچ جاتا ہے، تو نسبتاً نمی 50% سے کم رہنی چاہیے۔ تاہم، نمی کی بڑھتی ہوئی سطح ٹھنڈے درجہ حرارت پر قابل قبول ہے، بشرطیکہ وہ متعلقہ ماحولیاتی شرائط کے مطابق ہوں۔ بڑھتے ہوئے زاویہ کو عمودی محور کے 5 ڈگری کے اندر رہنا چاہیے۔ اگر کوئی پروجیکٹ غیر معمولی حالات میں تعیناتی کا مطالبہ کرتا ہے، تو ہمارا Usune انجینئرنگ عملہ ایک مناسب تکنیکی ترتیب کو حتمی شکل دینے کے لیے کلائنٹ کے ساتھ تعاون کرے گا۔
برقی حفاظت انکلوژر کی جسمانی ساخت اور سرکٹ ڈیفنس میکانزم دونوں میں بُنی ہوئی ہے۔ منتخب کردہ انتظامات پر منحصر ہے، ہم آپریشن کے دوران انسانی غلطی کے خطرے کو کم کرنے کے لیے مکینیکل اور الیکٹریکل انٹرلاک کو مربوط کرتے ہیں۔ ہر یونٹ میں سرکٹس اور اجزاء کے لیے غیر واضح لیبلنگ ہوتی ہے۔ فالٹ پروٹیکشن کے لیے، ایک اسٹینڈ لون پی ای کاپر بس بار کو ارتھنگ لے آؤٹ میں شامل کیا گیا ہے۔ مزید برآں، کیبل چیمبرز کیبلز کو ختم کرنے اور جہاں ضروری ہو، زیرو سیکوئنس کرنٹ ٹرانسفارمرز لگانے کے لیے کافی گنجائش فراہم کرتے ہیں۔ رسائی پوائنٹس، بشمول سامنے اور عقبی پینل، ہموار اور محفوظ نقل و حرکت کے لیے تیار کیے گئے ہیں، جس میں کنٹرول عناصر کو حکمت عملی کے ساتھ رکھا گیا ہے تاکہ دروازوں یا ہینڈلز کے ساتھ تصادم کو روکا جا سکے۔
کم وولٹیج اسمبلیوں کے لیے ہمارے یوزون مینوفیکچرنگ کے عمل متعلقہ IEC اور GB ہدایات پر سختی سے عمل کرتے ہیں، جو بینچ مارکس جیسے GB/T 14048.2، GB 7251.12، اور متعلقہ بین الاقوامی تقاضوں کا حوالہ دیتے ہیں۔ ہم ISO 9001، ISO 14001، اور ISO 45001 کی منظوری کے ذریعے اپنے پیداواری اور انتظامی نظام کو برقرار رکھتے ہیں۔ درخواست پر، ہم پراجیکٹ کے مخصوص مطالبات کو پورا کرنے کے لیے متعلقہ ٹیسٹ ریکارڈ کے ساتھ ساتھ CE سرٹیفیکیشن بھی فراہم کر سکتے ہیں۔ یہ اسناد پروکیورمنٹ ماہرین کو وینڈر کی تشخیص، پراجیکٹ سائن آف، اور سرحد پار سورسنگ کی سرگرمیوں کے لیے قابل تصدیق ثبوت سے لیس کرتی ہیں۔
Usune میں، ہمارا کوالٹی مینجمنٹ سسٹم پیداوار کے ہر مرحلے کو کنٹرول کرتا ہے، انکلوژر میٹریل اور کاپر بس بار سے لے کر برقی پرزوں، سیکنڈری وائرنگ، اور فائنل اسمبل شدہ سوئچ بورڈ تک۔ تمام پرزے منظور شدہ انجینئرنگ ڈرائنگ اور تکنیکی وضاحتوں کی سختی سے عمل کرتے ہوئے حاصل کیے گئے ہیں اور انسٹال کیے گئے ہیں۔ اس سے پہلے کہ کوئی بھی سامان ہماری سہولت سے نکل جائے، یہ جامع معمول کے معائنے اور فنکشنل ٹیسٹنگ سے گزرتا ہے۔ ہم پراجیکٹ کی دستاویزات کے خلاف وائرنگ کی درستگی، اجزاء کی شناخت، گراؤنڈنگ تسلسل، ساختی سالمیت، اور الیکٹریکل آپریشنز کی باریک بینی سے تصدیق کرتے ہیں۔ یہ فعال نقطہ نظر گاہک کی سائٹ پر تنصیب اور کمیشن کے چیلنجوں کو روکنے میں مدد کرتا ہے۔ مزید برآں، ہماری Usune ٹیم کوالٹی کی توثیق اور مکمل پراجیکٹ کی سراغ رسانی کو یقینی بنانے کے لیے تفصیلی پروڈکشن اور معائنہ کے ریکارڈ کو برقرار رکھتی ہے۔
ہمارا Usune کم وولٹیج واپس لینے کے قابل ڈسٹری بیوشن سوئچ بورڈ Cas-space راکٹ لانچ پروجیکٹ پر لگایا گیا ہے، جہاں انتہائی قابل اعتماد کم وولٹیج بجلی کی تقسیم سہولت کے بنیادی ڈھانچے اور اس کے معاون برقی نظام دونوں کے لیے اہم ہے۔ ایک سے زیادہ برقی بوجھ اور متنوع ڈسٹری بیوشن سرکٹس پر مشتمل بڑے پیمانے پر انجینئرنگ پروجیکٹس کے لیے، ہماری ماڈیولر کیبنٹ ڈیزائن آنے والی بجلی، فیڈر لائنز، اور معاون افعال کے لیے موزوں ترتیب کی اجازت دیتا ہے۔ یہ یقینی بناتا ہے کہ پورا سیٹ اپ پراجیکٹ کے مخصوص پاور ڈسٹری بیوشن ڈیزائن کے ساتھ بالکل سیدھ میں ہو۔

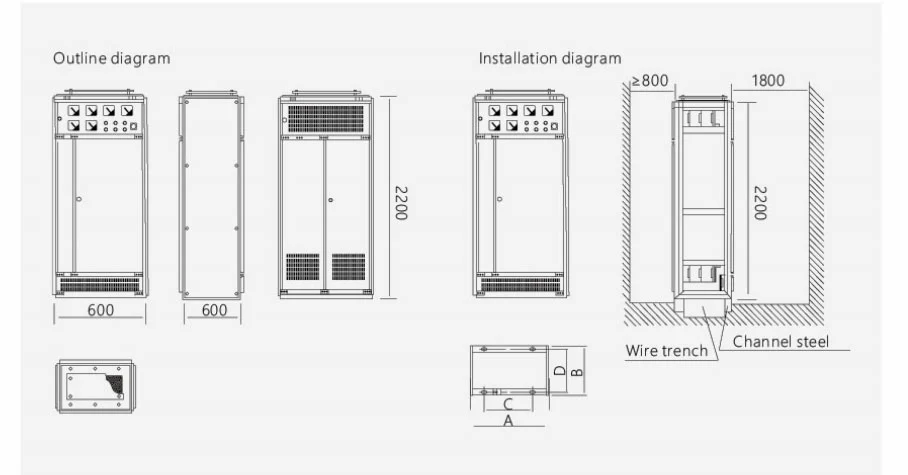

کابینہ کے طول و عرض کا تعین منظور شدہ برقی ڈرائنگ، اجزاء کے انتخاب، کیبل کے مطابق کیا جا سکتا ہے۔ داخلے کی ضروریات اور سائٹ کی تنصیب کی شرائط۔ Usune کے لیے متعلقہ جہتی ڈرائنگ فراہم کر سکتا ہے۔ پیداوار سے پہلے انجینئرنگ کا جائزہ۔
Usune شپمنٹ سے پہلے معائنہ اور معمول کی جانچ کرتا ہے۔ جانچ کے عمل میں کابینہ کی اسمبلی شامل ہوتی ہے، برقی کنکشن، اجزاء کی تنصیب، گراؤنڈنگ، سیکنڈری وائرنگ اور دیگر متعلقہ افعال۔
ٹیسٹ رپورٹس اور تکنیکی دستاویزات پروجیکٹ کی ضروریات کے مطابق فراہم کی جا سکتی ہیں، صارفین کی مدد کر سکتے ہیں۔ مکمل آنے والے معائنہ، تنصیب اور کمیشن کے طریقہ کار.
معیاری ترتیب 0.4kV پر درجہ بندی کی گئی ہے، 3150A تک کی ریٹیڈ کرنٹ کے ساتھ۔ حتمی برقی ترتیب پروجیکٹ کے بوجھ اور ڈیزائن ڈرائنگ کے مطابق طے کیا جاتا ہے۔
جی ہاں Usune الیکٹریکل اسکیمیٹکس، سرکٹ کی مقدار، جزو کے مطابق کابینہ کی ترتیب کو اپنی مرضی کے مطابق بنا سکتا ہے انتخاب، کیبل کے اندراج کی سمت، کابینہ کے طول و عرض اور دیگر پروجیکٹ کی ضروریات۔
یہ نظام مختلف سرکٹ بریکر کنفیگریشنز کو ایڈجسٹ کر سکتا ہے۔ یونیورسل سرکٹ بریکر جیسے ایمیکس، ایم ٹی، 3WN، AH اور ME سیریز کو منظور شدہ ڈیزائن کے مطابق منتخب کیا جا سکتا ہے۔
جی ہاں موٹر کنٹرول کنفیگریشن کو مختلف دراز سائز اور مناسب سرکٹ بریکرز یا فیوز کا استعمال کرتے ہوئے ترتیب دیا جا سکتا ہے۔ موٹر کی صلاحیت اور تحفظ کی ضروریات کے مطابق لوڈ سوئچ۔
مین اور برانچ بس بار الیکٹرولائٹک کاپر استعمال کرتے ہیں۔ متعلقہ بس بار حصوں کو شعلہ retardant کے ساتھ فراہم کیا جا سکتا ہے۔ موصلیت اور گرمی سے سکڑنے والی حفاظتی آستین۔
Usune تکنیکی وضاحتیں، برقی ڈرائنگ، جہتی ڈرائنگ، ٹیسٹ رپورٹس اور متعلقہ فراہم کر سکتا ہے منصوبے کی ضروریات کے مطابق معیار کی دستاویزات۔
معیاری لیڈ ٹائم عام طور پر 15-20 دن ہے، ترتیب، مقدار اور پروجیکٹ کی ضروریات پر منحصر ہے.
