پس منظر کی قسم ویکیوم سرکٹ بریکر

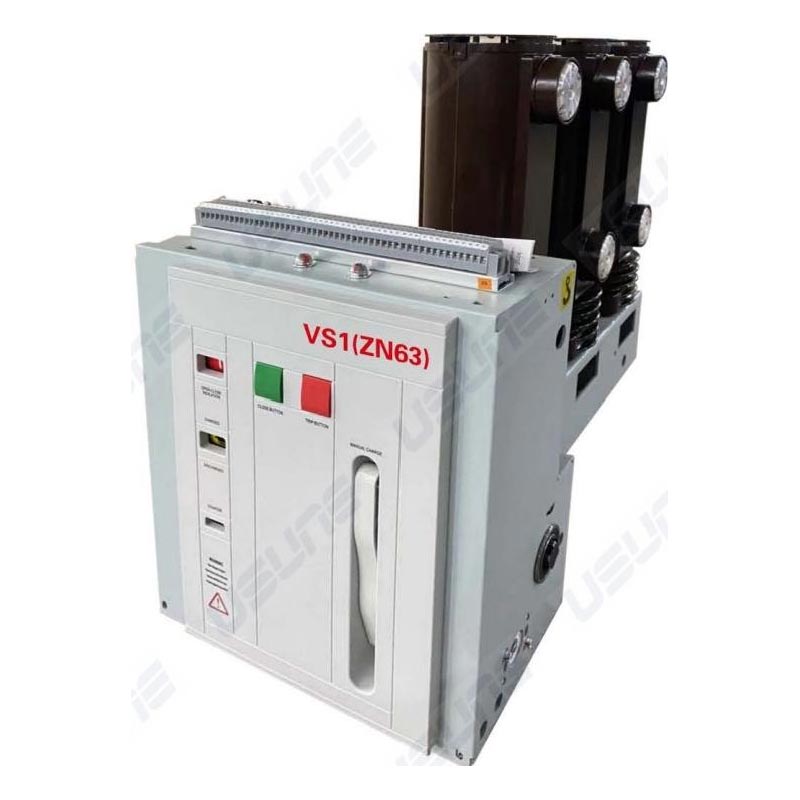

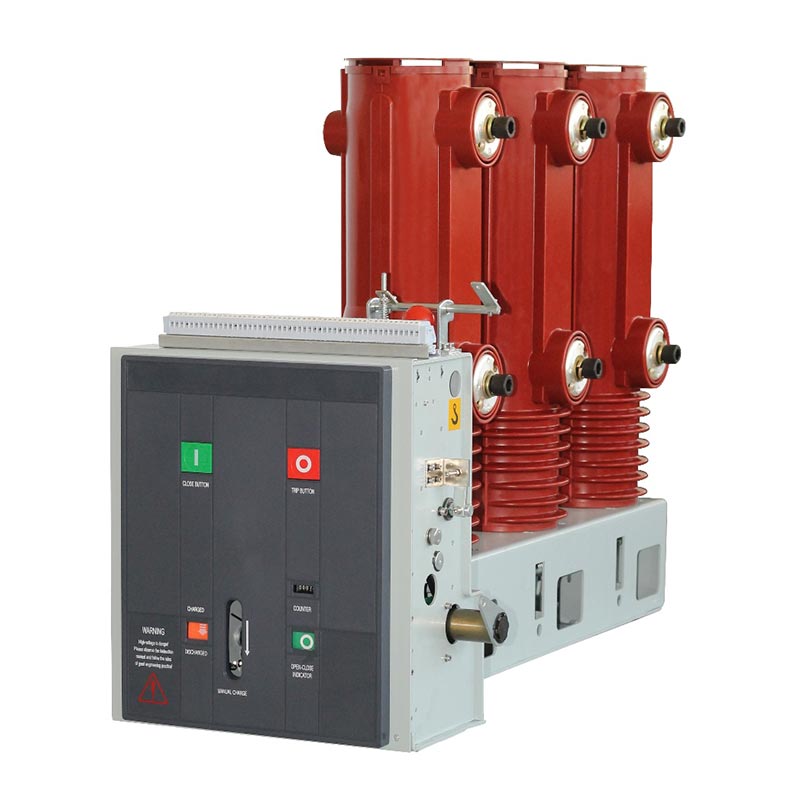

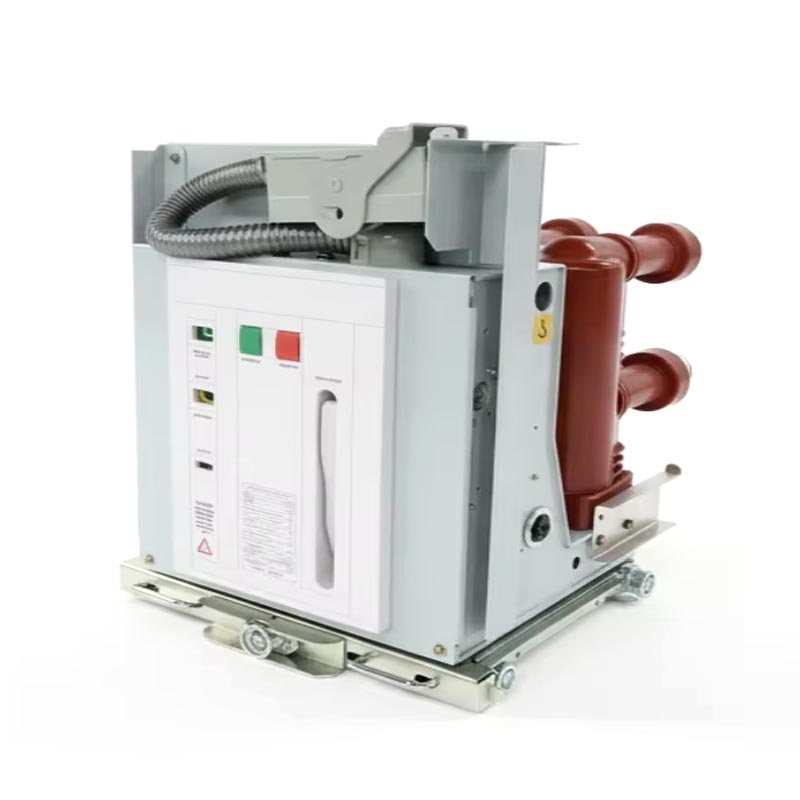

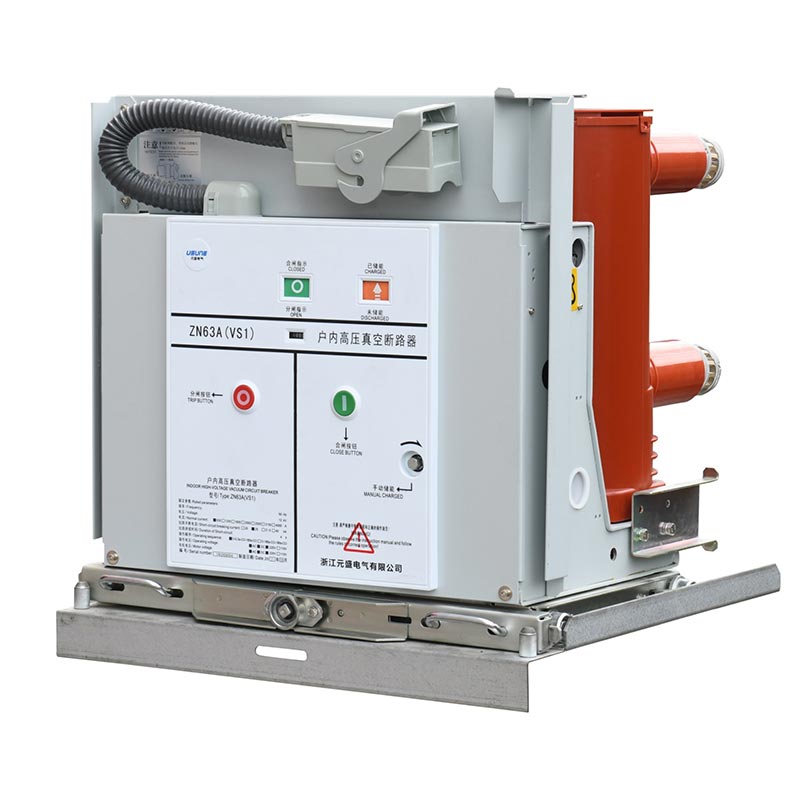

Usune لیٹرل ٹائپ ویکیوم سرکٹ بریکر ایک اندرونی نصب ہائی وولٹیج سوئچ گیئر ہے، جو دو اہم حصوں میں تقسیم ہوتا ہے۔ سیریز: VS1(ZN63)-12 اور VS1-24۔ یہ بنیادی طور پر 12KV، 24KV، اور 36KV تھری فیز پاور سسٹمز میں استعمال ہوتا ہے۔ پاور گرڈ آلات اور صنعتی اور کان کنی انٹرپرائز پاور سسٹم کے تحفظ اور کنٹرول کی ذمہ داریاں۔ جدید ویکیوم آرک بجھانے والی ٹیکنالوجی کا استعمال کرتے ہوئے، اس میں تیز آرک بجھانے کی رفتار، چھوٹے سائز، لمبی خصوصیات ہیں۔ سروس کی زندگی، اور کم دیکھ بھال کے اخراجات، جو اسے جدید پاور ٹرانسمیشن میں ایک ناگزیر بنیادی آلہ بناتا ہے اور تقسیم کے نظام

بنیادی فوائد:

1. پاور ٹرانسمیشن اور ڈسٹری بیوشن میں ایپلیکیشن کا برسوں کا تجربہ، بڑے پیمانے پر صنعتی اور کان کنی میں استعمال ہوتا ہے۔ انٹرپرائزز، پاور پلانٹس، اور شہری اور دیہی پاور گرڈز، اپنے مستحکم ہونے کے لیے وسیع پیمانے پر صارف کی پہچان حاصل کر رہے ہیں۔ کارکردگی اور قابل اعتماد آپریشن.

2. Usune کی پیشہ ورانہ R&D ٹیم کے ذریعہ آزادانہ طور پر تیار کیا گیا ہے، جس میں ایک سائیڈ ماونٹڈ ڈیزائن موجود ہے جو سرکٹ بریکر باڈی کے ساتھ اسپرنگ آپریٹنگ میکانزم، مجموعی ساخت کو بہتر بنانا؛ ویکیوم انٹرپرٹر APG-process epoxy resin insulating سلنڈر کا استعمال کرتا ہے، بہترین کری پیج کارکردگی اور ماحولیاتی پیش کش کرتا ہے۔ موافقت

3. GB/T1984-2014 "ہائی وولٹیج سرکٹ بریکرز"، JB3855-1996 "3.6~40.5KV انڈور ہائی وولٹیج کی سختی سے تعمیل کرتا ہے ویکیوم سرکٹ بریکرز، DL/T403-2000 "12~40.5KV ویکیوم سرکٹ بریکر تکنیکی حالات کو ترتیب دیتے ہیں"، اور IEC62271-100:2008 بین الاقوامی معیارات، اور متعدد مستند ٹیسٹنگ اور سرٹیفیکیشن پاس کر چکے ہیں۔

4. چین میں ہائی وولٹیج برقی آلات کے ایک پیشہ ور صنعت کار کے طور پر، Usune کے پاس معیاری پروڈکشن پلانٹ، اور ہر سرکٹ بریکر فیکٹری چھوڑنے سے پہلے سخت جانچ سے گزرتا ہے۔ ایک قابل اعتماد کے طور پر فراہم کنندہ، یہ صارفین کے لیے کسی بھی قسم کے خدشات کو ختم کرتے ہوئے، فروخت کے بعد جامع سروس اور تکنیکی مدد فراہم کرتا ہے۔

مصنوعات کی وضاحتیں اور تکنیکی پیرامیٹرز

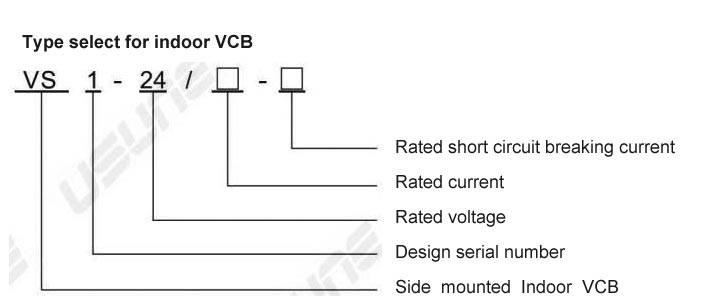

Usune لیٹرل ٹائپ ویکیوم سرکٹ بریکر وضاحتیں اور مستحکم کارکردگی کی مکمل رینج پیش کرتا ہے۔ اہم تکنیکی پیرامیٹرز (VS1(ZN63)-24 سیریز کو بنیادی حوالہ کے طور پر لیتے ہوئے) ذیل کے جدول میں دکھائے گئے ہیں:

ساخت اور فنکشن

1. مجموعی ساخت

آپریٹنگ میکانزم اور آرک بجھانے والے چیمبر کو ایک مربوط ڈھانچے میں ترتیب دیا گیا ہے، جس میں مرکزی کوندکٹو سرکٹ تین فیز فلور ماونٹڈ قسم ہے۔ ویکیوم آرک بجھانے والا چیمبر طول بلد ہے۔ اے پی جی پروسیس شدہ ایپوکسی رال ٹیوبلر انسولیٹنگ سلنڈر کے اندر نصب کیا گیا ہے، جو بہترین کری پیج کارکردگی فراہم کرتا ہے، قوس بجھانے والے چیمبر کی سطح پر دھول کے جمع ہونے کو کم کرنا، بیرونی عوامل کے اثر سے بچنا، اور مرطوب اور بہت زیادہ آلودہ ماحول میں بھی اچھی موصلیت کو یقینی بنانا۔ VS1-12 سیریز ایک فکسڈ انسٹالیشن ہے۔ قسم، فکسڈ سوئچ گیئر کے لیے موزوں، اور اسے آزادانہ طور پر استعمال کیا جا سکتا ہے یا رنگ نیٹ ورک پاور سپلائی پر لاگو کیا جا سکتا ہے، باکس کی قسم ٹرانسفارمر، اور دیگر نظام.

2. آپریٹنگ میکانزم

لیٹرل ٹائپ ویکیوم سرکٹ بریکر پلانر اسپرنگ سے چلنے والا میکانزم استعمال کرتا ہے، جو دستی اور برقی توانائی ذخیرہ. آپریٹنگ موٹر آرک بجھانے والے چیمبر کے سامنے کی کابینہ کے اندر رکھی گئی ہے، پانچ اسمبلی جگہوں میں تقسیم کیا گیا ہے، ہر ایک میں توانائی کا ذخیرہ، ٹرانسمیشن، ٹرپنگ، اور بفر اجزاء موجود ہیں۔ آرک بجھانے والے چیمبر اور آپریٹنگ میکانزم کا مربوط ڈیزائن اعلیٰ درجے کی مماثلت کو یقینی بناتا ہے۔ آپریشنل کارکردگی اور آرک بجھانے والے چیمبر کے کھلنے اور بند ہونے کی ضروریات کے درمیان، کمی درمیانی اقدامات، توانائی کی کھپت اور شور کو کم کرنا، اور سرکٹ بریکر کے آپریشنل کو بہتر بنانا وشوسنییتا

درخواست کا ماحول

لیٹرل ٹائپ ویکیوم سرکٹ بریکر اندرونی ماحول کے لیے موزوں ہے اور اسے درج ذیل کو پورا کرنا ضروری ہے ضروریات: محیطی درجہ حرارت -15℃ سے +40℃؛ روزانہ اوسط رشتہ دار نمی ≤95%، ماہانہ اوسط ≤90%؛ اونچائی ≤1000m؛ زلزلہ کی شدت ≤8 ڈگری؛ اور اہم دھول، سنکنرن گیسوں، یا دیگر آلودگی کی عدم موجودگی۔ نوٹ: کے ساتھ پیشگی مشاورت کے بعد ان ضروریات سے زیادہ ایپلی کیشنز کے لیے حسب ضرورت ہے۔ کارخانہ دار

تنصیب اور کمیشننگ

لیٹرل ٹائپ ویکیوم سرکٹ بریکرز فیکٹری چھوڑنے سے پہلے سخت جانچ سے گزرتے ہیں۔ کو توانائی بخشنے سے پہلے بنیادی سرکٹ، مندرجہ ذیل تیاری کی جانی چاہئے:

1. نقصان کا سامان چیک کریں؛ اگر خراب ہو جائے تو اسے استعمال کرنا بند کر دیں۔
2. کسی بھی آلودگی کی موصلیت کی سطح کو صاف کریں۔
3۔ انرجی سٹوریج اور اوپننگ/کلوزنگ فنکشنز کو دستی طور پر چلائیں، یہ دیکھتے ہوئے کہ سٹیٹس نارمل ہے۔
4. آپریٹنگ پاور سپلائی کا استعمال کرتے ہوئے آپریٹ کریں، اس بات کی تصدیق کرتے ہوئے کہ اسٹیٹس نارمل ہے۔
5. تصریحات کے مطابق ہینڈ کارٹ قسم کے سرکٹ بریکر کو پیشگی/واپس لیں، اور تصدیق کریں کہ پوزیشن درست پوزیشن پر پہنچنے کے بعد اشارے نارمل ہے۔

نوٹ: بند ہونے والے انٹر لاکنگ ڈیوائس کا استعمال کرتے وقت، بند کرنے سے پہلے اسے غیر مقفل کرنے کے لیے پاور کو منسلک کرنا ضروری ہے۔

عملی درخواست کیس

کیس اسٹڈی: چین میں ایک بڑے صنعتی اور کان کنی کے کاروبار میں درخواست

چین میں سٹیل کے ایک بڑے ادارے کے پاس ایک پیچیدہ پاور سسٹم ہے جس میں آلات چلانے کے لیے اعلیٰ تقاضے ہیں۔ تعدد اور شارٹ سرکٹ کرنٹ کنٹرول۔ متعدد سپلائرز کا موازنہ کرنے کے بعد، Usune VS1(ZN63)-24 سیریز سرکٹ بریکر کو بجلی کی تقسیم کے نظام کے لیے بنیادی تحفظ کے آلے کے طور پر منتخب کیا گیا تھا۔ اس کے بعد سے 2024 میں شروع ہونے کے بعد، یہ نظام 12 ماہ سے زیادہ عرصے تک بغیر کسی ناکامی کے، کامیابی کے ساتھ کام کرتا رہا تین شارٹ سرکٹ کی خرابیاں، مؤثر طریقے سے سامان کی حفاظت اور بجلی کی بندش کے نقصانات کو روکنا۔ کمپنی انتہائی پروڈکٹ کی کارکردگی اور مینوفیکچرر کے ذریعہ فراہم کردہ انسٹالیشن اور کمیشننگ خدمات کو تسلیم کرتا ہے۔

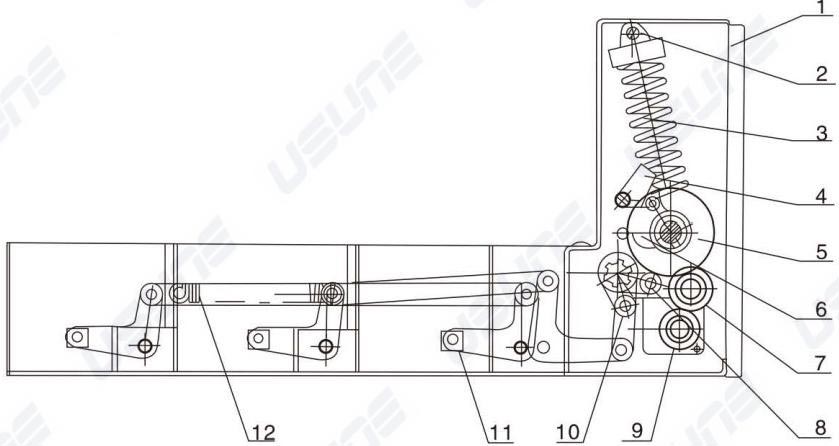

1. سوئچ باکس
2. لیش بولٹ
3. موسم بہار کا اختتام
4. بند ہونے والی متعلقہ اشیاء
5. اندرونی برقی وائرنگ کا پرنسپل
6. کیم میکانزم / میکانزم کا آپریشن
7. گیئر وہیل ٹرانسمیشن میکانزم
8. ان پٹ کنیکٹنگ لیور
9. چارج شدہ موٹر
10. فور لیور ٹرانسمیشن میکانزم
11. ٹرانسمیشن بلاک
12. ٹرپنگ میکانزم

سپلائر اور مینوفیکچرر کا عزم: Usune، ہائی وولٹیج برقی آلات کے ایک پیشہ ور صنعت کار کے طور پر چین کے پاس ایک معیاری فیکٹری اور ایک پیشہ ور R&D، پیداوار اور بعد از فروخت ٹیم ہے۔ ایک قابل اعتماد کے طور پر سپلائر، ہم "کوالٹی سب سے پہلے، گاہک سب سے پہلے" کے اصول پر عمل پیرا ہیں، تمام پہلوؤں کو سختی سے کنٹرول کرتے ہوئے پیداوار کو یقینی بنانے کے لیے کہ مصنوعات معیارات اور صارف کی ضروریات کو پورا کرتی ہیں۔ ہم فروخت کے بعد کی جامع خدمات بشمول فراہم کرتے ہیں۔ سائٹ پر تنصیب کی رہنمائی، کمیشننگ، دیکھ بھال، اور تکنیکی تربیت، اور مسلسل اختراعات اور پاور ٹرانسمیشن اور ڈسٹری بیوشن انڈسٹری کی ترقی کے لیے ہماری مصنوعات کو بہتر بنائیں۔
