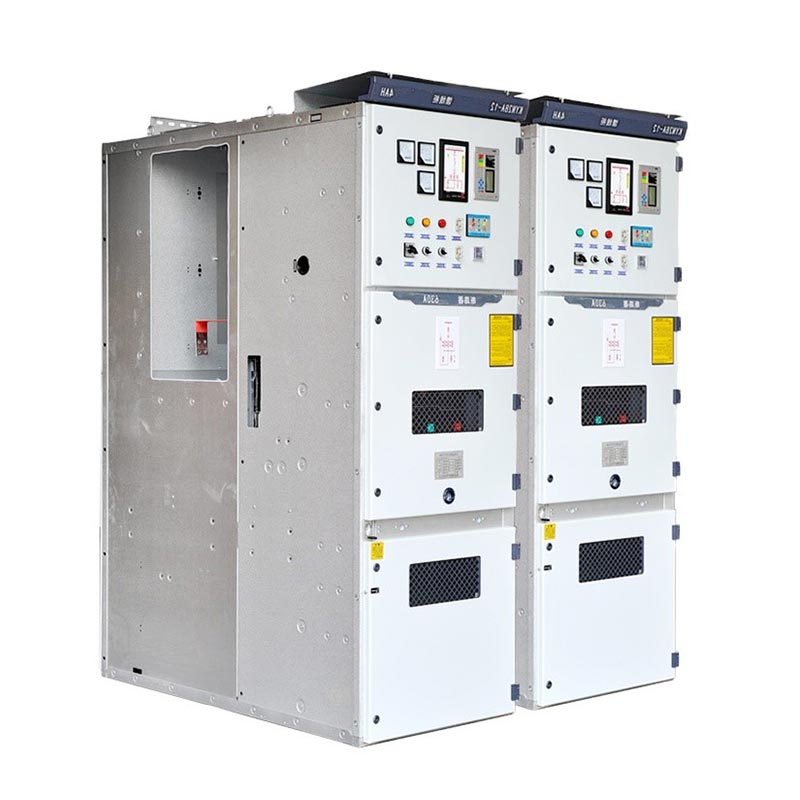

Usune Kyn28 Switchgear 6kV ایک انڈور AC بکتر بند دھات سے منسلک سوئچ گیئر ہے جو ان کے لیے موزوں ہے 3.6kV~12kV وولٹیج کی سطح، 50/60Hz تھری فیز AC پاور سسٹمز، اور پاور میں ایک بنیادی کنٹرول اور تحفظ کا آلہ ہے ترسیل اور تقسیم کا عمل۔ Zhejiang Usune الیکٹرک کی طرف سے آزادانہ طور پر تیار اور تیار کیا گیا ہے، یہ مصنوعات اعلی درجے کے ڈیزائن کے تصورات اور پختہ مینوفیکچرنگ کے عمل کو مربوط کرتا ہے، توازن حفاظت، وشوسنییتا، اور عملییت یہ سنگل بس بار اور سنگل بس بار سیگمنٹڈ سسٹمز کی بجلی کی تقسیم کی ضروریات کو پورا کرتا ہے، بڑے پیمانے پر حصول بجلی، دھات کاری، کیمیکل اور تعمیراتی صنعتوں میں استعمال، محفوظ اور موثر بنانے میں تعاون مستحکم کارکردگی کے ساتھ عالمی پاور سسٹم کا آپریشن۔
کم وولٹیج سوئچ گیئر
میڈیم وولٹیج سوئچ گیئر
| پیرامیٹر | تفصیلات |
| شرح شدہ وولٹیج | 6kV (3.6kV~12kV کا احاطہ) |
| شرح شدہ تعدد | 50Hz/60Hz |
| ریٹیڈ کرنٹ | 630A، 1250A، 1600A، 2000A، 2500A، 3150A، 4000A |
| ریٹیڈ شارٹ ٹائم اسٹینڈ کرنٹ | 20kA~50kA (4s) |
| شرح شدہ چوٹی موجودہ کا مقابلہ کر رہی ہے۔ | 50kA~125kA |
| پروٹیکشن کلاس | IP4X |
| ایگزیکٹو سٹینڈرڈ | آئی ای سی 60298، جی بی 3906 |
Kyn28 سوئچ گیئر 6kV بنیادی جزو، ویکیوم سرکٹ بریکر (VS1، VD4، وغیرہ کے ساتھ مطابقت رکھتا ہے)، نصب ہے۔ موبائل ٹرالی پر۔ معمول کی دیکھ بھال، جانچ، یا تبدیلی کے لیے، صرف سرکٹ بریکر ٹرالی کی ضرورت ہے۔ آپریشن کے لیے ہٹا دیا گیا، پوری کابینہ کو غیر فعال کرنے کی ضرورت کے بغیر، دیکھ بھال کے وقت کو نمایاں طور پر کم کر دیا گیا اور بجلی کی بندش کے اثرات کو کم کرنا۔ ٹرالی عالمگیر ہے اور اسے تیزی سے تبدیل کیا جا سکتا ہے، نظام کو بہتر بنایا جا سکتا ہے۔ آپریشن اور بحالی کی کارکردگی.

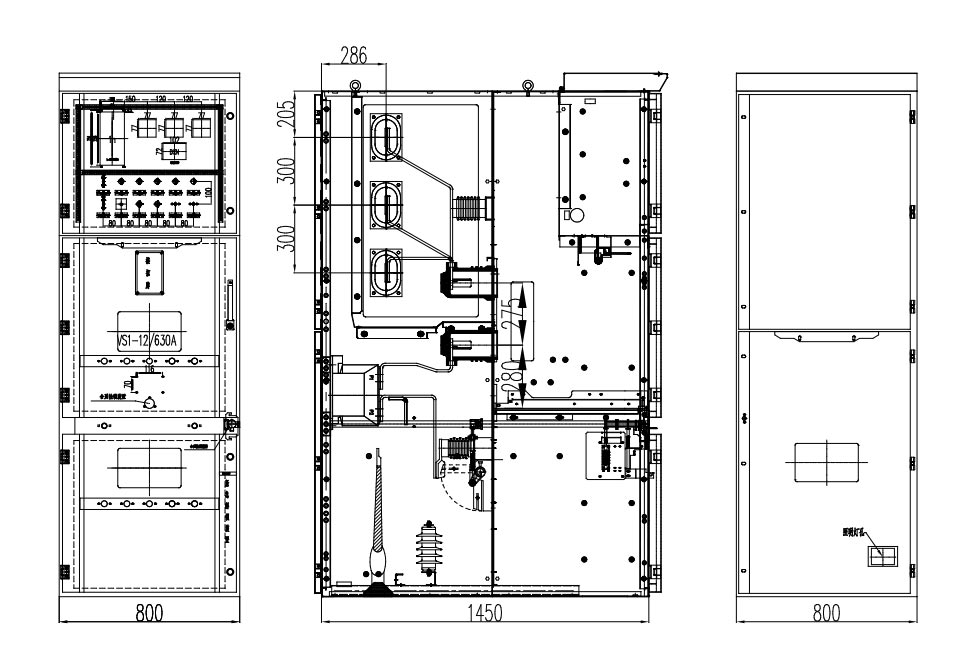

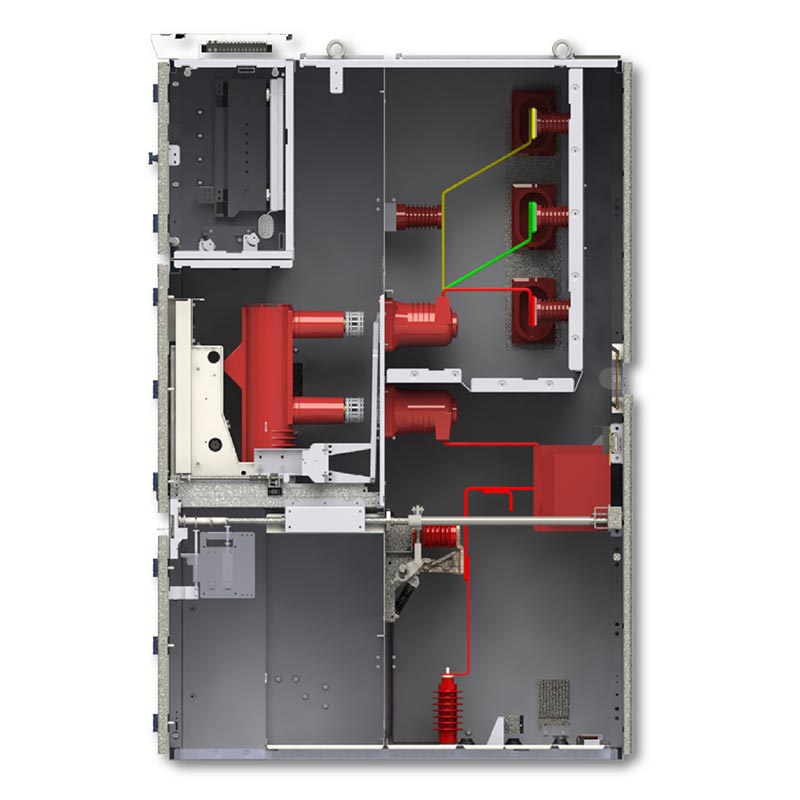

Kyn28 سوئچ گیئر 6kV کیبنٹ کو دھاتی پارٹیشنز کے ذریعے چار آزاد حصوں میں تقسیم کیا گیا ہے: ایک بس بار ٹوکری، ایک سرکٹ بریکر ٹوکری، ایک کیبل ٹوکری، اور ایک کم وولٹیج آلہ ٹوکری. ہر ایک کمپارٹمنٹ کے زندہ اجزاء کو مکمل طور پر الگ تھلگ کر دیا جاتا ہے، مؤثر طریقے سے فیز ٹو فیز کے پھیلاؤ کو روکتا ہے اور فیز ٹو گراؤنڈ شارٹ سرکٹ کی خرابیاں، جھرن کی ناکامیوں سے بچنا، دوران برقی جھٹکے کے خطرے کو کم کرنا دیکھ بھال، اور سامان کی آپریشنل حفاظت کو بڑھانا۔
مکینیکل + الیکٹریکل ڈوئل فائیو پریوینشن انٹر لاکنگ سسٹم سے لیس، اس میں غلط استعمال کو ختم کرتا ہے۔ ماخذ:
- سرکٹ بریکر کے حادثاتی طور پر کھلنے یا بند ہونے سے روکتا ہے۔
- سرکٹ بریکر ٹرالی کو بوجھ کے نیچے دھکیلنے/ ہٹانے سے روکتا ہے؛
- گراؤنڈنگ سوئچ کو توانائی کے ساتھ بند کرنے سے روکتا ہے؛
- گراؤنڈنگ سوئچ بند ہونے پر حادثاتی توانائی کو روکتا ہے۔
- متحرک ٹوکری میں حادثاتی داخلے کو روکتا ہے۔
کابینہ ایک کمپیکٹ ڈھانچہ ہے، تنصیب کی جگہ کو بچاتا ہے. اس کا ماڈیولر ڈیزائن لچکدار امتزاج کی اجازت دیتا ہے۔ اور بجلی کی تقسیم کے نظام کی توسیعی ضروریات کو پورا کرنے کے لیے کابینہ کی اقسام میں توسیع۔ یہ آسانی سے ڈھال لیتا ہے۔ مختلف سسٹم آرکیٹیکچرز، جیسے سنگل بس بار اور سنگل بس بار سیگمنٹڈ سسٹم، مستقبل کی سہولت فراہم کرتے ہوئے سسٹم اپ گریڈ اور انضمام۔
1. محیط درجہ حرارت: -10℃ ~ +40℃
2. اونچائی: ≤1000m (1000m سے زیادہ اونچائی والے علاقوں کے لیے حسب ضرورت ڈیزائن دستیاب ہیں)
3. ہوا میں نمی: روزانہ اوسط رشتہ دار نمی ≤95%، ماہانہ اوسط رشتہ دار نمی ≤90% (غیر گاڑھا)
4. ارد گرد کا ماحول: کوئی سنکنار یا دھماکہ خیز گیسیں نہیں، دھول کی بڑی مقدار نہیں، اور کوئی آتش گیر یا دھماکہ خیز مواد نہیں میڈیا
1. پاور پلانٹ کے معاون نظام: پلانٹ کی بجلی حاصل کرنے، تقسیم کرنے اور محفوظ کرنے کے لیے استعمال کیا جاتا ہے، مستحکم کو یقینی بنانا جنریٹر کے معاون آلات کو بجلی کی فراہمی؛
2. صنعتی اور کان کنی انٹرپرائز پاور ڈسٹری بیوشن: زیادہ بوجھ والے صنعتی منظرناموں کے لیے موزوں ہے جیسے کان کنی، دھات کاری، اور کیمیائی صنعتیں، پاور سپلائی کنٹرول اور اوورلوڈ/شارٹ سرکٹ تحفظ کی ضروریات کو پورا کرتی ہیں اعلی طاقت کا سامان؛
3. کمرشل اور اونچی عمارتیں: بڑے شاپنگ مالز، دفتری عمارتوں، ہوٹلوں وغیرہ کے سب سٹیشنوں میں استعمال کیا جاتا ہے، عمارت کی طاقت کی محفوظ تقسیم اور بہتر انتظام کے حصول کے لیے؛
4. پبلک سب سٹیشن: شہری اور صنعتی سب سٹیشنوں میں بنیادی میڈیم وولٹیج بجلی کی تقسیم کے آلات کے طور پر، علاقائی پاور گرڈ کے مستحکم آپریشن کو یقینی بنانا۔
پروجیکٹ کا پس منظر: اسٹیل گروپ کی رولنگ مل ورکشاپ میں موجودہ سوئچ گیئر بوڑھا ہو رہا تھا اور کثرت سے خرابی، پیداوار لائن کے مسلسل آپریشن کو متاثر کرتی ہے. اعلی وشوسنییتا میڈیم وولٹیج بدلنے کے لیے سوئچ گیئر کی ضرورت تھی۔
حل: 28 Usune KYN28-6KV سوئچ گیئر یونٹس کا انتخاب کیا گیا، جو 10kV پاور ڈسٹری بیوشن سسٹم کے ساتھ مطابقت رکھتا ہے۔ 1600A کا ریٹیڈ کرنٹ اور 31.5kA (4s) کا قلیل وقت برداشت کرنٹ، VS1 ویکیوم سرکٹ کے ساتھ تشکیل شدہ توڑنے والے
نفاذ کے نتائج: شروع ہونے کے بعد سے تین سالوں میں، آلات بغیر کسی ناکامی کے کام کر رہے ہیں۔ دی پانچ پرتوں کا انٹر لاکنگ سسٹم مؤثر طریقے سے غلط کام کو روکتا ہے، اور کمپارٹمنٹلائزڈ ڈھانچہ اس سے بچتا ہے۔ خرابیوں کا پھیلاؤ رولنگ مل پروڈکشن لائن کی بجلی کی فراہمی کے استحکام میں 99.9 فیصد بہتری آئی ہے 5 ملین سے زائد یوآن کی طرف سے سالانہ بند ہونے کے نقصانات، کسٹمر کی طرف سے اعلی تعریف کمائی.
A: روایتی فکسڈ سوئچ گیئر کے مقابلے میں، Usune KYN28-6KV کا سب سے بڑا فائدہ اس کا ہٹنے والا ڈیزائن ہے۔ سرکٹ بریکر ٹرالی کو آزادانہ طور پر منتقل کیا جاسکتا ہے، اس دوران پوری کابینہ کو بجلی بند کرنے کی ضرورت کو ختم کرتے ہوئے بحالی، نمایاں طور پر بجلی کی بندش کے اثرات کو کم کرنے. اس کے ساتھ ہی، اس کے دھاتی بکتر بند کوپارٹمنٹلائز کیا گیا۔ ڈھانچہ اور جامع پانچ پروف انٹر لاکنگ سسٹم بہتر حفاظت پیش کرتا ہے۔ ماڈیولر ڈیزائن سہولت فراہم کرتا ہے۔ توسیع اور نظام کا انضمام، پیچیدہ بجلی کی تقسیم کی ضروریات کے مطابق ڈھالنا اور اس کے نتیجے میں مجموعی طور پر کم ہونا لائف سائیکل کی بحالی کے اخراجات
A: ہاں۔ اونچائی والے ماحول کے لیے> 1000m، Usune موصلیت کے ڈیزائن اور اجزاء کے انتخاب کو بہتر بنائے گا۔ کے لیے خاص ماحول جیسے سنکنرن، زیادہ نمی، اور گرد آلود ماحول، حسب ضرورت حل جیسے اینٹی سنکنرن کوٹنگز، بہتر سگ ماہی، اور ڈسٹ پروف رکاوٹیں فراہم کی جا سکتی ہیں۔ معیاری کے لئے پیداوار سائیکل اپنی مرضی کے مطابق مصنوعات تقریبا 15-20 دن ہے، حسب ضرورت پیچیدگی اور آرڈر کی مقدار پر منحصر ہے.
A: ماخذ فیکٹری کے طور پر، Usune مکمل لائف سائیکل خدمات فراہم کرتا ہے: پری سیلز میں حل ڈیزائن، پیرامیٹر شامل ہیں انتخاب، اور تکنیکی مشاورت؛ سیلز فالو اپ میں پروڈکشن پروگریس ٹریکنگ اور فیکٹری ٹیسٹنگ شامل ہے۔ تعاون فروخت کے بعد مفت انسٹالیشن اور کمیشننگ، آپریٹر ٹریننگ، 1 سالہ آلات کی وارنٹی، تاحیات اسپیئر پارٹس کی فراہمی اور دیکھ بھال کی خدمات، اور تکنیکی ضروریات کے لیے 24 گھنٹے عالمی ردعمل کو یقینی بنانے کے لیے مستحکم سامان آپریشن.
