آؤٹ ڈور کرنٹ ٹرانسفارمر

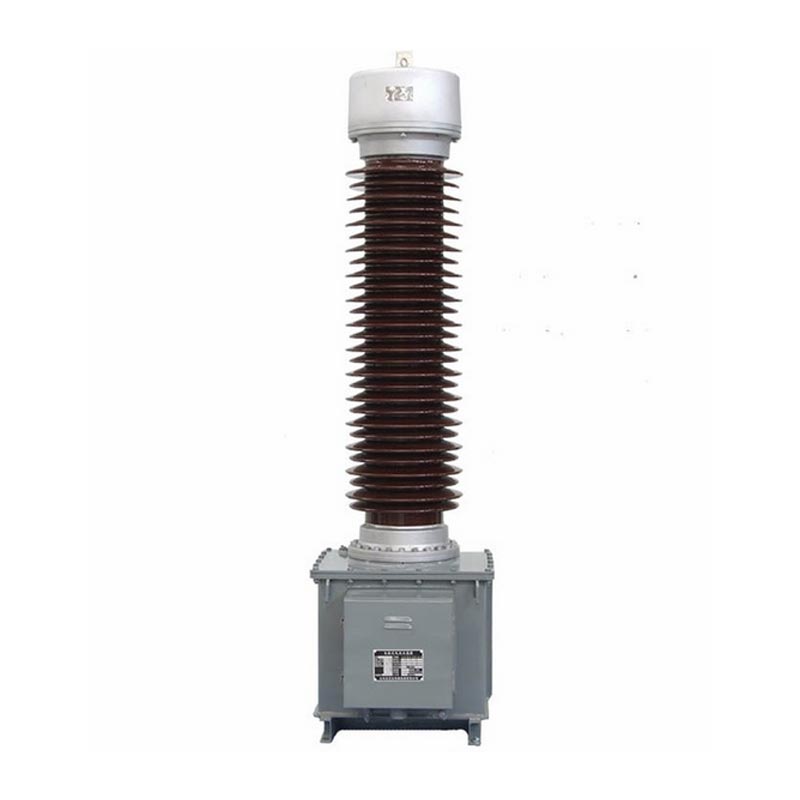

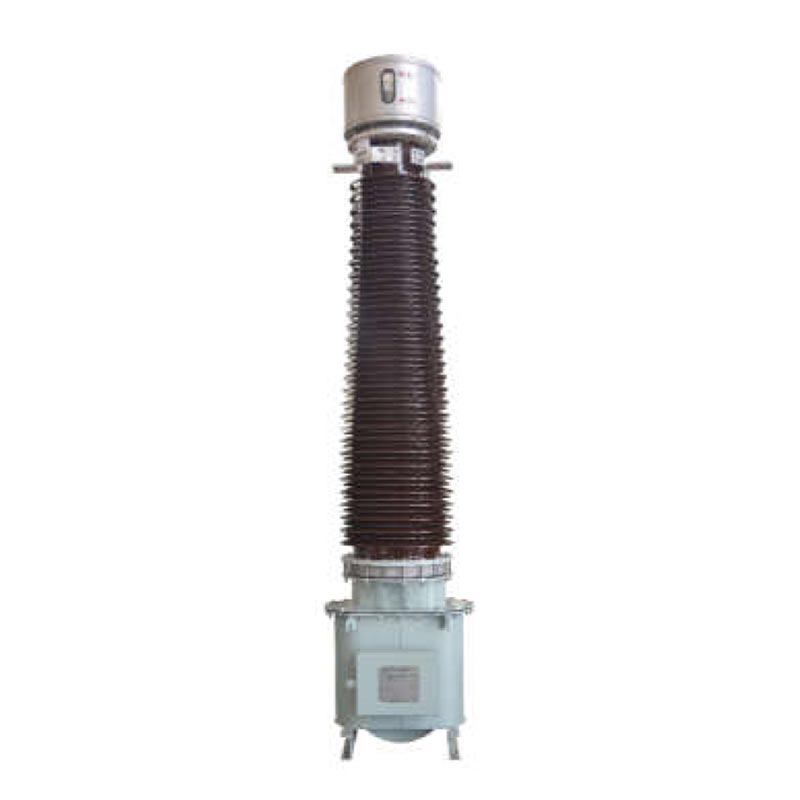

LB6-110kV capacitive آؤٹ ڈور کرنٹ ٹرانسفارمر Zhejiang Yousen کا ایک بنیادی ہائی وولٹیج سپورٹ کرنے والا سامان ہے۔ الیکٹرک خاص طور پر پیچیدہ بیرونی آپریٹنگ حالات کے لیے ڈیزائن کیا گیا ہے، اس میں ایک مکمل طور پر مہر بند آئل پیپر ہے۔ موصلیت کا تیل میں ڈوبا ہوا ڈھانچہ، 110kV کا درجہ بند آپریٹنگ وولٹیج، زیادہ سے زیادہ آپریٹنگ وولٹیج 126kV، اور ہے 50Hz/60Hz AC پاور گرڈز کے ساتھ مطابقت رکھتا ہے، غیر مؤثر طریقے سے گراؤنڈ کیے جانے والے نیوٹرل پوائنٹ کی آپریشنل ضروریات کو پورا کرتا ہے۔ نظام

یہ پروڈکٹ پیمائش اور تحفظ کے افعال کو مربوط کرتی ہے، 0.2-کلاس اور 0.5-کلاس میٹرنگ وائنڈنگز سے لیس اور 5P/10P تحفظ وائنڈنگز۔ یہ سیریز اور متوازی کنکشن سوئچنگ کے لیے دوہری تبدیلی کے تناسب کو سپورٹ کرتا ہے، 2×50A–2×1000A کی بنیادی موجودہ کوریج اور 1A/5A کی سیکنڈری آؤٹ پٹ کے ساتھ۔ صحت سے متعلق مینوفیکچرنگ کا استعمال ایک معروف فیکٹری میں عمل، پروڈکٹ بہترین ماحولیاتی موافقت کا حامل ہے: معیاری ماڈل ہے۔ 1000m سے کم اونچائی کے لیے موزوں ہے، جبکہ GYW ہائی اونچائی کا ماڈل 4000m اونچائی پر مستحکم طریقے سے کام کر سکتا ہے۔ یہ وسیع پیمانے پر ہے۔ شہری اور دیہی سب سٹیشنوں، صنعتی اور کان کنی کی بجلی کی فراہمی، اور نئی توانائی سے بجلی پیدا کرنے کے منظرناموں میں استعمال کیا جاتا ہے۔

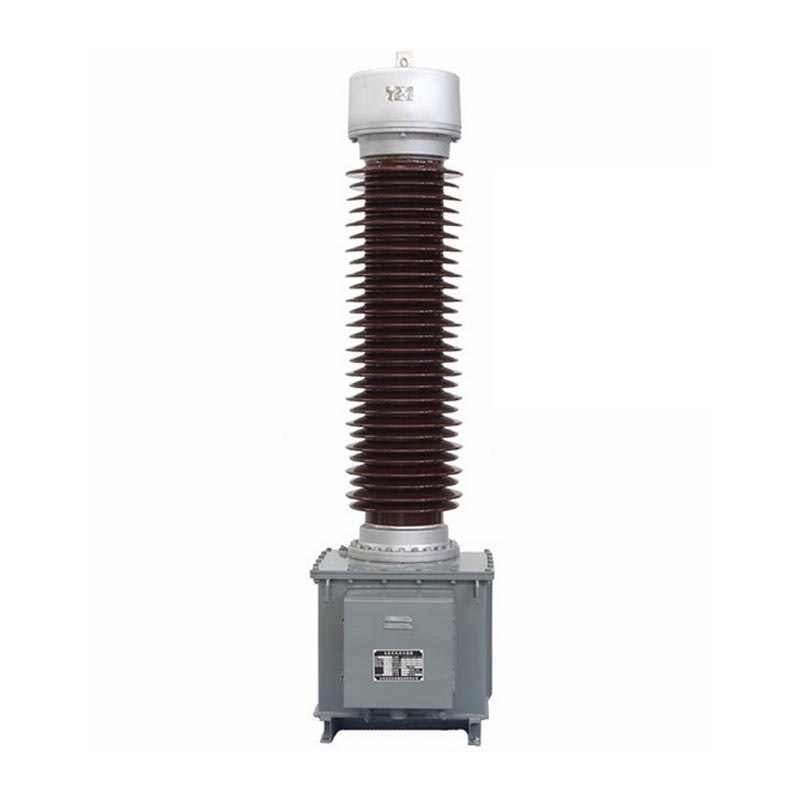

LB6-110kV Capacitive کرنٹ ٹرانسفارمر

ماڈل کی وضاحت اور استعمال کی شرائط

1. ماڈل پیرامیٹر کی وضاحت

آؤٹ ڈور کرنٹ ٹرانسفارمر کا مکمل ماڈل نمبر LB6-110kV P/P/P/0.5ab/c ہے، جسے تین کور میں تقسیم کیا گیا ہے۔ تعریفیں:
- بنیادی ماڈل: L موجودہ ٹرانسفارمر کی نشاندہی کرتا ہے، B تحفظ کی سطح سے اشارہ کرتا ہے، 6 ڈیزائن سیریل نمبر کی نشاندہی کرتا ہے، 110 شرح شدہ وولٹیج کی سطح کی نشاندہی کرتا ہے، اور W2 ثانوی انسداد آلودگی کی ترتیب کی نمائندگی کرتا ہے۔
- صحت سے متعلق مجموعہ: ثانوی وائنڈنگ کے چار سیٹ بلٹ ان، بشمول ایک 0.5 کلاس میٹرنگ وائنڈنگ اور تین پی-کلاس پروٹیکشن وائنڈنگز، مختلف پیمائش کے مطابق ڈھالنے کے لیے مختلف درستگی کے امتزاج کی حمایت کرتے ہیں اور تحفظ صحت سے متعلق ضروریات.
- موجودہ تناسب: نشان زد 2*a/c، دوہری تناسب سوئچنگ کو سپورٹ کرتا ہے۔ تناسب a/c ہے جب سب سے اوپر تیل کنزرویٹر بیرونی کنیکٹر سیریز میں جڑا ہوا ہے، اور متوازی طور پر منسلک ہونے پر 2*a/c۔ سائٹ پر وائرنگ آسانی سے اجازت دیتی ہے۔ سوئچنگ

2. معیاری آپریٹنگ حالات

- محیطی درجہ حرارت: زیادہ سے زیادہ +40℃، کم از کم -25℃، روزانہ اوسط زیادہ سے زیادہ +30℃؛ انتہائی کم درجہ حرارت کے حالات کر سکتے ہیں ۔ اپنی مرضی کے مطابق اور بات چیت کی جائے.
- تنصیب کی اونچائی: معیاری قسم ≤1000m؛ LB6-110 GYW ہائی اونچائی کی قسم ≤4000m۔

مصنوعات کی ساختی خصوصیات

1. وائنڈنگ اور موصلیت کا ڈھانچہ

پرائمری وائنڈنگ U کے سائز کا ڈھانچہ اپناتی ہے۔ 2×400A اور اس سے نیچے کی وضاحتیں کاغذ سے موصل فلیٹ کاپر استعمال کرتی ہیں۔ تار، جبکہ 2×500A–2×1000A کی وضاحتیں ڈبل لابڈ نیم سرکلر ایلومینیم ٹیوبیں استعمال کرتی ہیں۔ کور استعمال کرتا ہے a capacitive آئل پیپر موصلیت کا عمل، ہائی وولٹیج کیبل پیپر کے ساتھ مرکزی موصلیت کو لپیٹنا۔ متعدد پرتیں۔ کیپیسیٹر شیلڈنگ ایک یکساں برقی میدان بناتی ہے، جس کی اندرونی تہہ ہائی وولٹیج سے منسلک ہوتی ہے اور بیرونی پرت گراؤنڈ، نمایاں طور پر موصلیت کی حفاظت کو بہتر بنانے کے. بنیادی سمیٹ کے ساتھ دو حصوں میں تقسیم کیا جاتا ہے چار ٹرمینلز، آسان تناسب سوئچنگ کے لیے سب سے اوپر آئل ٹینک سے منسلک۔

2. سیل شدہ پروٹیکشن ڈیزائن

خود بخود تیل کی موصلیت کی وجہ سے ہونے والی تبدیلیوں کی تلافی کرنے کے لیے سب سے اوپر ایک دھاتی ایکسپینڈر نصب کیا جاتا ہے۔ درجہ حرارت کے تغیرات، ہوا کو الگ تھلگ کرنا اور نمی کی وجہ سے تیل کی عمر بڑھنے سے روکنا، اس طرح آلات کی عمر بڑھ جاتی ہے۔ ایکسپینڈر میں تیل کی سطح کی اصل وقتی نگرانی کے لیے تیل کی سطح کا مشاہدہ کرنے والی ونڈو ہے۔ تمام ثانوی ٹرمینلز اور بنیادی شیلڈنگ ٹرمینلز مرکزی طور پر آئل ٹینک جنکشن باکس سے جڑے ہوئے ہیں، اس بات کو یقینی بناتے ہوئے معیاری وائرنگ اور مضبوط مخالف مداخلت کی صلاحیتیں۔

3. محفوظ تنصیب کا ڈھانچہ

آئل ٹینک کو اعلیٰ معیار کی سٹیل پلیٹوں سے ویلڈیڈ کیا جاتا ہے، جس کے نیچے پہلے سے ڈرل کیے گئے لفٹنگ سوراخ مستحکم ہوتے ہیں۔ مجموعی طور پر اٹھانا. جنکشن باکس اور آئل ٹینک قابل اعتماد کو یقینی بنانے کے لیے وقف گراؤنڈ بولٹ سے لیس ہیں۔ ثانوی وائنڈنگ اور پوری یونٹ کی گراؤنڈنگ۔ پروڈکٹ میں کم قطبی ڈیزائن کی خصوصیات ہیں۔ جب پرائمری موجودہ P1 داخل ہوتا ہے اور P2 باہر نکلتا ہے، ثانوی کرنٹ S1/S2/S3 کے ذریعے آؤٹ پٹ ہے، صنعت کے معیاری وائرنگ کے مطابق منطق اور سائٹ پر کمیشننگ کی سہولت فراہم کرنا۔

بنیادی تکنیکی پیرامیٹرز

1. بنیادی برقی پیرامیٹرز

- درجہ بند آپریٹنگ وولٹیج: 110kV؛ زیادہ سے زیادہ آپریٹنگ وولٹیج: 126kV
- شرح شدہ تعدد: 50/60Hz؛ قطبیت: ذیلی قطبیت
- ریٹیڈ پرائمری کرنٹ: 2×50A～2×1000A (متعدد وضاحتیں دستیاب)
- درجہ بند سیکنڈری کرنٹ: 1A، 5A
- ثانوی آؤٹ پٹ کی صلاحیت: 15VA～50VA (ٹرانسفارمر تناسب کے مطابق)

2. درستگی کی خرابی کے معیارات

- میٹرنگ کلاس (0.2/0.5): موجودہ خرابی ±0.2%～±1.5%، مرحلے کا فرق 10′～90′، اعلی صحت سے متعلق توانائی کو پورا کرنا پیمائش کی ضروریات
- پروٹیکشن کلاس (5P/10P): 5P کلاس کرنٹ ایرر ≤±1%، کمپوزٹ ایرر ≤5%؛ 10P کلاس جامع غلطی ≤10%، نظام کی خرابی کی صورت میں قابل اعتماد تحفظ آپریشن۔

3. وولٹیج اور موصلیت کے پیرامیٹرز کا مقابلہ کریں۔

- پاور فریکوئنسی وولٹیج کا مقابلہ کریں: پرائمری اور سیکنڈری سرکٹس اور گراؤنڈ کے لیے 185kV/1 منٹ؛ 3kV/1 منٹ کے لیے ثانوی سرکٹس اور زمین پر؛ زمین پر بنیادی ڈھال کے لیے 5kV/1 منٹ۔ بیرونی موصلیت خشک ٹیسٹ: 230kV؛ گیلے ٹیسٹ: 185kV
- بجلی کا تسلسل وولٹیج کا سامنا: اندرونی موصلیت 450kV؛ GYW2 ہائی اونچائی مخالف آلودگی کی قسم تک 560kV
- کری پیج فاصلہ: معیاری قسم ≥16mm/kV؛ مخالف آلودگی کی قسم ≥31mm/kV تک، سخت ماحول کے لیے موزوں جیسے ساحلی علاقے، صنعتی آلودگی، اور اونچائی۔

4. شارٹ سرکٹ کے استحکام کے پیرامیٹرز

سامان بہترین تھرمل اور متحرک استحکام کی کارکردگی کو ظاہر کرتا ہے۔ 300-600A وضاحتیں کے لیے، مختصر وقت کے تھرمل استحکام کرنٹ 31.5-45kA تک پہنچ سکتا ہے، اور متحرک استحکام کرنٹ 80-115kA تک پہنچ سکتا ہے، فوری طور پر شارٹ سرکٹ کرنٹ کے اضافے کو برداشت کرنے اور سامان کو پہنچنے والے نقصان کو روکنے کے قابل۔

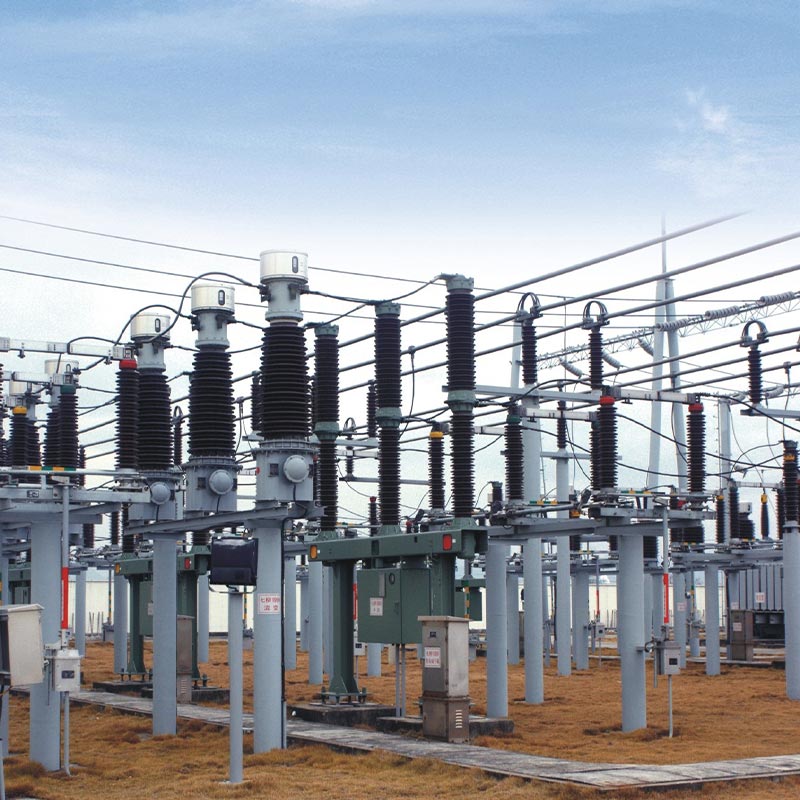

حقیقی دنیا کی درخواست کا کیس

Usune LB6-110kV آؤٹ ڈور کرنٹ ٹرانسفارمر کو 110kV پاور گرڈ سب سٹیشن کے اپ گریڈ پر کامیابی کے ساتھ لاگو کیا گیا مشرقی چین میں پروجیکٹ، پرانے آلات کو تبدیل کرنا اور مسائل کو حل کرنا جیسے کہ کم درستگی، خراب موسم مزاحمت، اور بار بار دیکھ بھال.

یہ منصوبہ ایک مضافاتی صنعتی پارک میں واقع ہے، ایک ایسا علاقہ جس کی خصوصیت سال بھر کی نمی اور معمولی ہوتی ہے۔ صنعتی آلودگی، متعدد مینوفیکچرنگ کمپنیوں کو بجلی کی فراہمی۔ پروجیکٹ نے LB6-110kV GYW کا انتخاب کیا۔ انسداد آلودگی ہائی اونچائی ماڈل (2×300/5A، 5P30/5P30/0.5S/0.2S درستگی کا مجموعہ)۔ دو سال سے زیادہ کے بعد مستحکم آپریشن کے لیے، 0.2S/0.5S ہائی پریسجن وائنڈنگز صنعتی صارفین کے لیے درست پیمائش کو یقینی بناتے ہیں، جبکہ ایک سے زیادہ حفاظتی وائنڈنگ گرڈ کے اتار چڑھاو اور معمولی شارٹ سرکٹ کی خرابیوں کے لیے تیزی سے ردعمل کے قابل بناتے ہیں، صفر جھوٹے سفر اور سفر میں صفر ناکامی۔ مکمل طور پر مہر بند ڈھانچہ نمی اور آلودگی کے خلاف مؤثر طریقے سے مزاحمت کرتا ہے۔ سنکنرن، تیل کے رساو یا موصلیت کی عمر بڑھنے کے مسائل کے بغیر، بعد میں دیکھ بھال کے کام کے بوجھ کو کم کرنا 60%، سخت آپریٹنگ حالات میں پروڈکٹ کے استحکام اور وشوسنییتا کی مکمل تصدیق کرنا۔

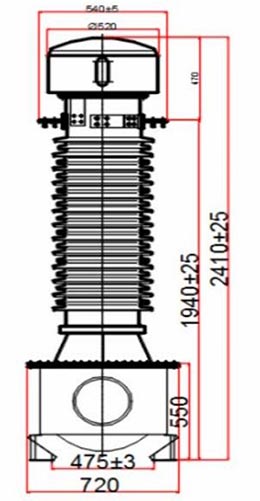

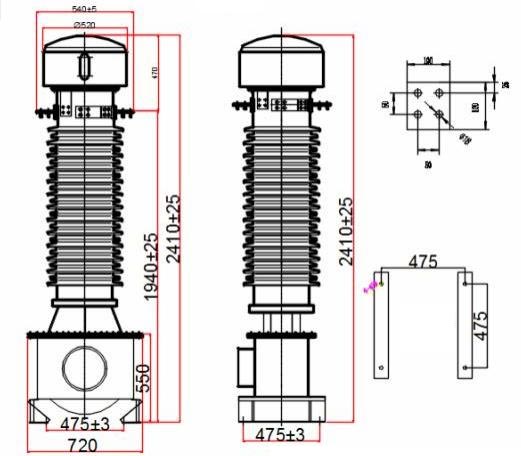

LB 6 - 110 kV ظاہری شکل اور تنصیب کے طول و عرض

پروجیکٹ حوالہ

کاس اسپیس راکٹ لانچ پروجیکٹ

ٹیسٹ رپورٹ

اکثر پوچھے گئے سوالات

Q1: سائٹ پر دوہری موجودہ تناسب کے درمیان کیسے تبدیل کیا جائے؟

کسی سامان کو جدا کرنے کی ضرورت نہیں ہے۔ صرف اوپر والے تیل پر بیرونی کنیکٹرز کی وائرنگ کنفیگریشن کنزرویٹر کو ایڈجسٹمنٹ کی ضرورت ہے۔ بنیادی وائنڈنگز کا سلسلہ کنکشن بنیادی تناسب a/c ہے۔ متوازی کنکشن بنیادی موجودہ تناسب 2*a/c کو دوگنا کرنے کے نتیجے میں۔ سامان متوازی طور پر بطور ڈیفالٹ بھیج دیا جاتا ہے۔ صرف پیروی کریں آلات کی موصلیت یا عمر کو متاثر کیے بغیر فوری سوئچنگ کے لیے وائرنگ کا خاکہ۔

Q2: مختلف موصلیت اور انسداد آلودگی کے ماڈلز کے لیے کون سے منظرنامے موزوں ہیں؟

معیاری قسم (≥16mm/kV) 1000m سے نیچے اچھے ماحول والے میدانی علاقوں کے لیے موزوں ہے۔ ڈبلیو اینٹی آلودگی کی قسم (≥20mm/kV) شہری اور عام صنعتی آلودگی کے منظرناموں کے لیے موزوں ہے۔ GYW ہائی اونچائی مخالف آلودگی کی قسم (≥25mm/kV) 4000m سے کم اونچائی والے علاقوں کے لیے موزوں ہے۔ GYW2 بہتر قسم (≥31mm/kV) انتہائی کے لیے ڈیزائن کیا گیا ہے۔ ساحلی نمک کا چھڑکاؤ، بھاری صنعتی آلودگی، اور انتہائی اونچائی جیسے حالات، جو مضبوط پیش کرتے ہیں موصلیت مخالف عمر رسیدہ کارکردگی.

Q3: آؤٹ ڈور کرنٹ ٹرانسفارمر کی دیکھ بھال کے بنیادی تحفظات کیا ہیں؟

سب سے پہلے، ہائی وولٹیج انڈکشن کے خطرات سے بچنے کے لیے ثانوی اوپن سرکٹ آپریشن سختی سے ممنوع ہے۔ دوسرا، مہر بند ڈھانچے کو من مانی طور پر جدا نہیں کیا جانا چاہئے۔ بحالی سے پاک آپریشن معمول کے تحت ممکن ہے۔ حالات تیسرا، ڈائی الیکٹرک نقصان اور موصلیت کی مزاحمت کا سالانہ ٹیسٹ کیا جانا چاہیے، اور ڈیٹا ہونا چاہیے۔ بنیادی طور پر فیکٹری اقدار کے مطابق۔ چوتھا، تیل کی سطح کو موسمی طور پر چیک کیا جانا چاہیے، اور اہل ہونا چاہیے۔ جب تیل کی سطح کم ہو تو ٹرانسفارمر تیل کو فوری طور پر شامل کیا جانا چاہئے.

مصنوعات کے فوائد اور خلاصہ

Usune LB6 سیریز 110kV/126kV آؤٹ ڈور کرنٹ ٹرانسفارمر، اس کے معیاری ڈیزائن، مستحکم کارکردگی، اور مضبوط ماحولیاتی موافقت، روایتی آلات کے درد کے نکات کو حل کرتی ہے جیسے حساسیت نمی، تیل کی آسان عمر، اور کمزور اینٹی فاؤلنگ صلاحیتیں۔ لچکدار تناسب اور درستگی کے امتزاج سے مل سکتے ہیں۔ پاور گرڈ میٹرنگ، ریلے پروٹیکشن، اور انڈسٹریل پاور مانیٹرنگ کی مختلف ضروریات۔ ایک اعلیٰ معیار کے طور پر ایک معروف چینی فیکٹری میں تیار کردہ ہائی وولٹیج کا سامان، یہ انتہائی قابل اعتماد، سرمایہ کاری مؤثر، اور فراہم کرتا ہے عالمی پاور پراجیکٹس کے لیے کم دیکھ بھال کے حل، اسے پاور گرڈ کمپنیوں کے لیے ایک قابل اعتماد سپلائر بناتا ہے اور انجینئرنگ ٹھیکیداروں
