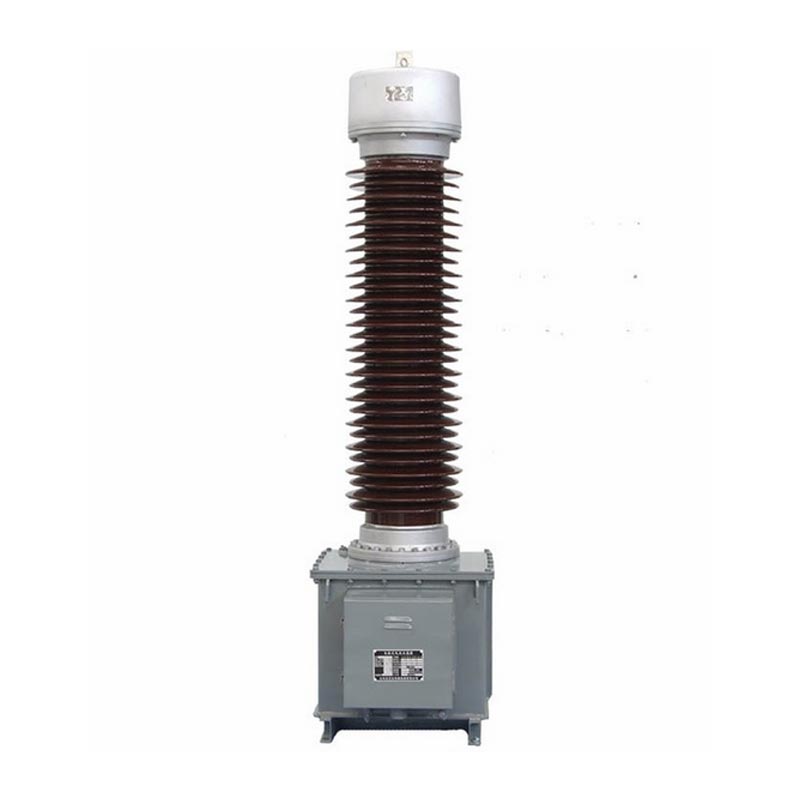

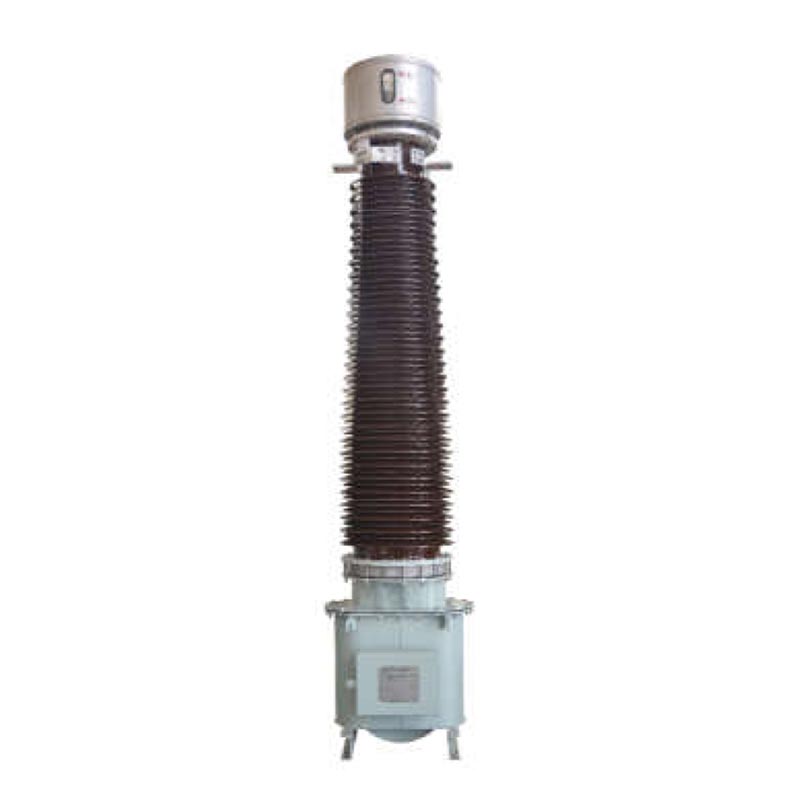

Usune LB6-110 kV کرنٹ ٹرانسفارمر ایک آؤٹ ڈور ہائی پریسجن کرنٹ سینسنگ ڈیوائس ہے جو درمیانی اور ہائی وولٹیج پاور کے مطابق ہے گرڈ یہ ایک ماڈیولر ڈھانچہ اور ملٹی گروپ سیکنڈری وائنڈنگ ڈیزائن کو اپناتا ہے۔ وائرنگ کا طریقہ کے ذریعے ایڈجسٹ کیا جا سکتا ہے سب سے اوپر آئل کنزرویٹر میں بیرونی منسلک پلیٹیں، دوہری موجودہ تناسب کے درمیان لچکدار سوئچنگ کو پورا کرنے کے قابل بناتی ہیں موجودہ پتہ لگانے اور مختلف آپریٹنگ حالات کی غلطی کے تحفظ کی ضروریات۔
یہ پروڈکٹ GB/T20840.2-2014 قومی معیار اور IEC بین الاقوامی الیکٹرو ٹیکنیکل معیارات کے مطابق ہے۔ یہ معیاری، اونچائی، اور آلودگی سے مزاحم ماڈلز شامل ہیں، بہترین پیمائش اور تحفظ کی پیشکش کرتے ہیں۔ درستگی روایتی اور سخت بیرونی حالات دونوں کے لیے موزوں ہے، یہ ایک مرکزی دھارے کی معاونت کا سامان ہے۔ گھریلو 110kV بجلی کی ترسیل اور تقسیم کے نظام۔
مکمل پروڈکٹ کا ماڈل LB6-110kV (درستگی کا مجموعہ + موجودہ تناسب) ہے، جس میں واضح اور معیاری طبقہ ہے
وضاحتیں:
- بنیادی ماڈل: موجودہ ٹرانسفارمر کے لیے L، تحفظ کی سطح کے ساتھ B کے لیے، ڈیزائن سیریل نمبر کے لیے 6، ریٹیڈ وولٹیج کے لیے 110
ثانوی انسداد آلودگی ڈیزائن کے لیے 110kV، W2
- درستگی کلاس کا مجموعہ: متعدد سمیٹنے والے مجموعوں کو سپورٹ کرتا ہے جیسے P/P/P/0.5 اور P/P/0.2، بشمول 0.2/0.5
لیول میٹرنگ وائنڈنگز اور 5P/10P لیول پروٹیکشن وائنڈنگز، اعلی درستگی کی پیمائش اور قابل اعتماد فالٹ کا توازن
تحفظ
- موجودہ تناسب کی تفصیلات: 2*a/c کے بطور نشان زد، دوہری کرنٹ تناسب سوئچنگ کو سپورٹ کرتا ہے، سیریز کنکشن a/c ہے،
متوازی کنکشن 2*a/c ہے، بنیادی کرنٹ 2×50A~2×1000A کا احاطہ کرتا ہے، سیکنڈری کرنٹ 1A/5A مکمل تفصیلات ہے
- محیط درجہ حرارت: -25℃ سے +40℃ تک آپریٹنگ حالات کے لیے موزوں، روزانہ زیادہ سے زیادہ درجہ حرارت +30℃ کے ساتھ۔
انتہائی کم درجہ حرارت کی ضروریات کو اپنی مرضی کے مطابق اور بات چیت کی جا سکتی ہے.
- اونچائی: اونچائی کے لیے موزوں معیاری ماڈل ≤1000m؛ اونچائی ≤4000m کے لیے موزوں GYW ہائی-اونچائی کا ماڈل۔
- ماحولیاتی موافقت: کری پیج فاصلہ 16mm/KV سے 31mm/KV تک منتخب کیا جا سکتا ہے، مختلف منظرناموں کے لیے موزوں
بشمول روایتی، ساحلی سنکنرن سے تحفظ، اور اونچائی کی اینٹی فاؤلنگ ایپلی کیشنز۔
کیپسیٹیو آئل پیپر انسولیشن ٹیکنالوجی کو استعمال کرتا ہے، جس میں ہائی وولٹیج کیبل پیپر بنیادی وائنڈنگ کور کو لپیٹتا ہے۔ اس میں ملٹی لیئرڈ کپیسیٹر شیلڈنگ پرت ہے، جس کی اندرونی تہہ ہائی وولٹیج سے منسلک ہے اور بیرونی پرت کو گراؤنڈ کیا گیا، جس کے نتیجے میں برقی فیلڈ کی یکساں تقسیم اور نمایاں طور پر موصلیت کی حفاظت میں بہتری آئی مارجن
بنیادی وائنڈنگ کا ڈھانچہ U کے سائز کا ہے۔ 2×400A اور اس سے نیچے کے ماڈلز کاغذ سے لپٹی ہوئی فلیٹ کاپر وائر استعمال کرتے ہیں، جبکہ 2×500A~2×1000A کے ماڈلز ڈبل نیم سرکلر ایلومینیم ٹیوبیں استعمال کرتے ہیں، جو مضبوط کرنٹ لے جانے کی صلاحیت فراہم کرتے ہیں۔ دی وائنڈنگ کو چار ٹرمینلز کے ساتھ دو حصوں میں تقسیم کیا گیا ہے، جس سے دوہری موجودہ تناسب کے درمیان لچکدار سوئچنگ کی اجازت ملتی ہے۔
کی توسیع اور سکڑاؤ کی خود بخود تلافی کرنے کے لیے سب سے اوپر ایک دھاتی توسیعی ٹینک نصب ہے۔ درجہ حرارت کی تبدیلیوں کی وجہ سے ٹرانسفارمر تیل کا حجم، اسے اندرونی اور بیرونی ہوا سے الگ تھلگ کرنے سے روکتا ہے۔ نمی اور تیل کی عمر، اور سامان کی عمر میں توسیع.
ٹینک کے نچلے حصے میں پہلے سے ڈرل کیے گئے لفٹنگ سوراخ سامان کو لہرانے میں سہولت فراہم کرتے ہیں۔ ایک سے زیادہ گراؤنڈ بولٹ یقینی بناتے ہیں۔ سامان اور ثانوی وائنڈنگز کی قابل اعتماد بنیاد؛ جنکشن باکس کے لیے سرشار کلیمپ سے لیس ہے۔ معیاری اور محفوظ وائرنگ۔
ریٹیڈ آپریٹنگ وولٹیج 110kV، زیادہ سے زیادہ آپریٹنگ وولٹیج 126kV، ریٹیڈ فریکوئنسی 50Hz، polarity subtractive ہے۔
اندرونی موصلیت پرائمری سے سیکنڈری اور گراؤنڈ 185kV/1min، سیکنڈری ٹو گراؤنڈ 3kV/1min؛ بیرونی موصلیت خشک ٹیسٹ وولٹیج 230kV، گیلے ٹیسٹ وولٹیج 185kV، ہائی-اونچائی مخالف آلودگی بجلی کا تسلسل وولٹیج کا سامنا چوٹی 560kV تک پہنچ جاتی ہے۔
0.2/0.5 گریڈ میٹرنگ کی خرابی، کم سے کم مرحلے کا فرق، اعلی درستگی کی پیمائش کی ضروریات کو پورا کرنا؛ کم مرکب 5P/10P پروٹیکشن لیول کے لیے خرابی، گرڈ فالٹ کرنٹ پر تیز ردعمل کو قابل بناتا ہے۔
تھرمل استحکام کرنٹ 5.3KA~45KA، متحرک استحکام کرنٹ 13KA~115KA، گرڈ کو برداشت کرنے کے قابل شارٹ سرکٹ کے اثرات اور مضبوط آپریشنل استحکام کی نمائش۔

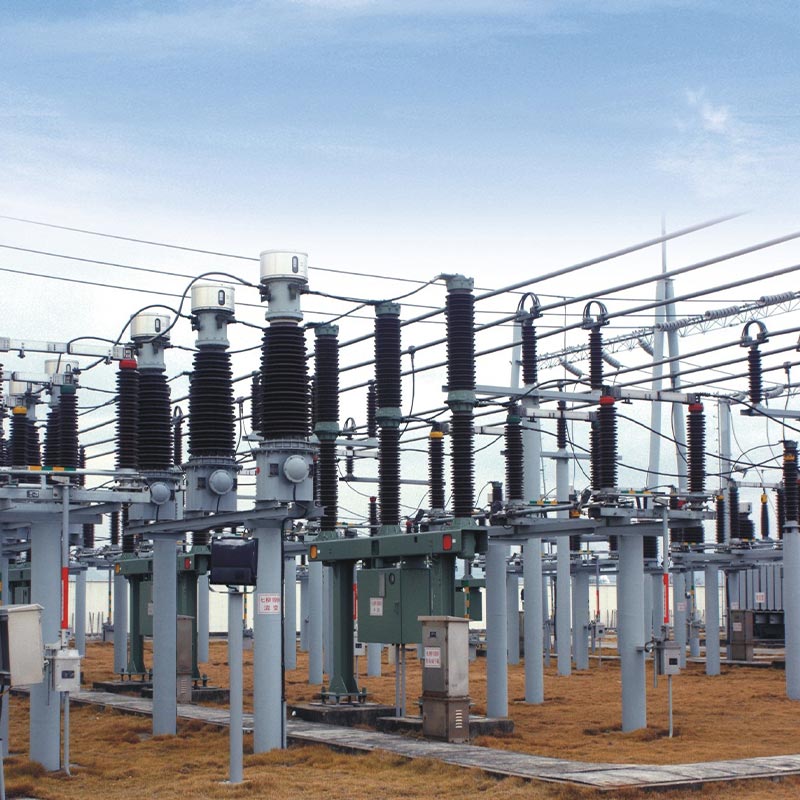

کیس: Zhejiang 110kV اربن سب اسٹیشن اپ گریڈ پروجیکٹ
2024 میں، Zhejiang Jiaxing مضافاتی 110kV سب اسٹیشن اپ گریڈ کے منصوبے میں 32 Usune کی بڑی تعداد میں خریداری شامل تھی۔ LB6-110kV-2×300/5 (5P30/5P30/0.5) موجودہ ٹرانسفارمرز۔ بڑے بوجھ کے ساتھ ایک صنعتی کلسٹر میں واقع ہے۔ اتار چڑھاؤ، پروجیکٹ کو میٹرنگ کی انتہائی درستگی اور تحفظ کی حساسیت درکار ہے۔ کمیشن کے بعد، سامان درست طریقے سے بس کے موجودہ ڈیٹا کو جمع کر سکتا ہے، ریئل ٹائم لوڈ مانیٹرنگ اور تیزی سے فالٹ ٹرپنگ کو قابل بناتا ہے۔ سالانہ آپریشنل ڈیٹا سے پتہ چلتا ہے کہ میٹرنگ کی غلطی قومی معیار کی حد اور تحفظ سے بہت نیچے ہے۔ کارروائیاں درست اور قابل اعتماد ہیں، پرانے آلات کی پیمائش کی غلطیوں کو مکمل طور پر حل کرتی ہیں۔
تنصیب سے پہلے، خراب چینی مٹی کے برتنوں، تیل جیسے نقائص کو ختم کرنے کے لیے بصری معائنہ کی ضرورت ہوتی ہے۔ لیک، اور نام کی پلیٹ کے غیر مماثل پیرامیٹر؛ تصدیق کریں کہ ایکسپینڈر آئل لیول محیطی درجہ حرارت سے میل کھاتا ہے، اور اگر تیل کی سطح کم ہو تو کوالیفائیڈ ٹرانسفارمر آئل (بجلی کی طاقت ≥45kV) شامل کریں۔
سامان کو نقل و حمل کے جھکاؤ کے زاویے کے ساتھ پورے عمل کے دوران عمودی طور پر لے جانا اور لہرایا جانا چاہیے۔ ≤15° لہرانے کی اجازت صرف نچلے لہرانے والے سوراخوں سے ہے۔ چینی مٹی کے برتن کی جھاڑیوں اور تیل پر دباؤ محافظ سختی سے ممنوع ہے. بنیادی ٹرمینل P1 پر زیادہ سے زیادہ افقی ٹینسائل فورس ≤2000N ہے، اور P2 پر یہ ≤3000N ہے۔ آپریشنل حفاظت کو یقینی بنانے کے لیے آلات کی باڈی اور شیلڈنگ پرت کو قابل اعتماد طریقے سے گراؤنڈ کیا جانا چاہیے۔
آپریشن کے دوران، ہائی وولٹیج کے خطرات اور آلات کو پہنچنے والے نقصان سے بچنے کے لیے ثانوی وائنڈنگ کو اوپن سرکٹ نہیں ہونا چاہیے۔ مکمل طور پر مہربند ڈھانچے کو عام آپریٹنگ حالات میں دیکھ بھال کی ضرورت نہیں ہے۔ کی صفائی چیک کریں۔ چینی مٹی کے برتن بشنگ اور تیل کی سطح سہ ماہی. اگر مہر کو نقصان پہنچا ہے یا موصلیت گیلی ہے تو، یونٹ کو واپس کریں۔ ویکیوم خشک کرنے اور تیل کو فوری طور پر تبدیل کرنے کے لیے فیکٹری۔
110 kV کرنٹ ٹرانسفارمر کو براہ راست سورج کی روشنی اور بارش سے گریز کرتے ہوئے خشک، ہوادار ماحول میں ذخیرہ کیا جانا چاہیے۔ کے نیچے تیل کا ٹینک زمین سے کم از کم 50 ملی میٹر اوپر ہونا چاہیے، اور ذخیرہ کرنے کا درجہ حرارت کم از کم -30 ℃ ہونا چاہیے۔ کے بعد ایک سال کی سٹوریج، موصلیت کی مزاحمت اور ڈائی الیکٹرک نقصان کے گتانک کو وقتاً فوقتاً جانچا جانا چاہیے۔ اگر طویل عرصے تک ذخیرہ کرنے کے بعد پینٹ چھلکا جاتا ہے، دوبارہ پینٹنگ فوری طور پر کی جانی چاہیے۔
LB 6 - 110 kV ظاہری شکل اور تنصیب کے طول و عرض
کسی سامان کی تبدیلی کی ضرورت نہیں ہے۔ صرف اوپر والے تیل پر بیرونی کنیکٹر کی وائرنگ کا طریقہ ایڈجسٹ کریں۔ کنزرویٹر: جب پرائمری وائنڈنگز سیریز میں جڑے ہوتے ہیں، تو کرنٹ کا بنیادی تناسب a/c ہوتا ہے۔ جب منسلک ہوتا ہے۔ متوازی، یہ موجودہ تناسب 2*a/c سے دوگنا ہے۔ آپریشن آسان ہے اور کسی خصوصی آلات کی ضرورت نہیں ہے، موافقت پذیر لوڈ کی مختلف حالتوں میں، مؤثر طریقے سے سامان کی تبدیلی کے اخراجات کو کم کرنا۔
تینوں ماڈل ایک ہی بنیادی برقی کارکردگی کا اشتراک کرتے ہیں، مخصوص کے مطابق ساختی اصلاح کے ساتھ منظرنامے: ① معیاری ماڈل 1000m اونچائی تک روایتی ماحول کے لیے موزوں ہے، جس میں ایک کریپج ہے 16mm/KV کا فاصلہ؛ ② W2 انسداد آلودگی ماڈل ساحلی اور صنعتی طور پر آلودہ علاقوں کے لیے موزوں ہے، کری پیج کا فاصلہ 20mm/KV اور سنکنرن اور آلودگی کے خلاف مزاحمت میں اضافہ؛ ③ GYW ہائی-اونچائی کا ماڈل ہے۔ 4000m تک اونچائی والے علاقوں کے لیے موزوں، زیادہ سے زیادہ 31mm/KV کے کریپج فاصلہ کے ساتھ، اور کم ہوا کو برداشت کر سکتا ہے۔ دباؤ اور مضبوط الٹرا وایلیٹ تابکاری کے ماحول۔
سب سے پہلے، ثانوی وائنڈنگ کو بوجھ یا شارٹ سرکٹ کے تحت چلایا جانا چاہیے۔ کھلے سرکٹس سختی سے ممنوع ہیں ہائی وولٹیج کی خرابی اور ذاتی چوٹ کے حادثات کو روکنے کے لیے۔ دوسرا، جنکشن کی قابل اعتماد بنیاد کو یقینی بنائیں باکس اور آئل ٹینک کا نیچے والا گراؤنڈنگ بولٹ، اور یہ کہ گراؤنڈنگ وائر جامد سے بچنے کے لیے تصریحات پر پورا اترتا ہے بجلی کی تعمیر. تیسرا، عام آپریشن کے دوران، مہر بند ڈھانچے کو جدا کرنا اور صوابدیدی نمونے لینے ہیں۔ ممنوع مستحکم موصلیت کی کارکردگی کو یقینی بنانے کے لیے ڈائی الیکٹرک نقصان اور جزوی خارج ہونے والے ڈیٹا کی باقاعدگی سے جانچ کریں۔
چین میں ایک پیشہ ور مینوفیکچرر اور ہائی وولٹیج بجلی کے آلات فراہم کرنے والے کے طور پر، Usune الیکٹرک کا LB6-110 kV کرنٹ ٹرانسفارمر اہم فوائد کا حامل ہے: معیاری فیکٹری پروڈکشن، سختی سے ملکی اور بین الاقوامی معیارات پر عمل پیرا ہے۔ صنعتی معیارات، مستحکم درستگی اور مضبوط ماحولیاتی موافقت کو یقینی بنانا؛ اور مکمل طور پر بند، دیکھ بھال سے پاک ڈیزائن، بعد میں آپریشن اور دیکھ بھال کے اخراجات کو نمایاں طور پر کم کرتا ہے۔ کمپنی فراہم کرتا ہے a ون اسٹاپ سروس بشمول انتخاب اور تخصیص، تکنیکی رہنمائی، سائٹ پر تنصیب، اور بعد از فروخت دیکھ بھال پراجیکٹ کی ضروریات کے مطابق پیرامیٹرز کو بہتر بنایا جا سکتا ہے، محفوظ کے لیے قابل اعتماد یقین دہانی فراہم کرتا ہے۔ 110kV پاور گرڈ سسٹم کا مستحکم آپریشن۔
