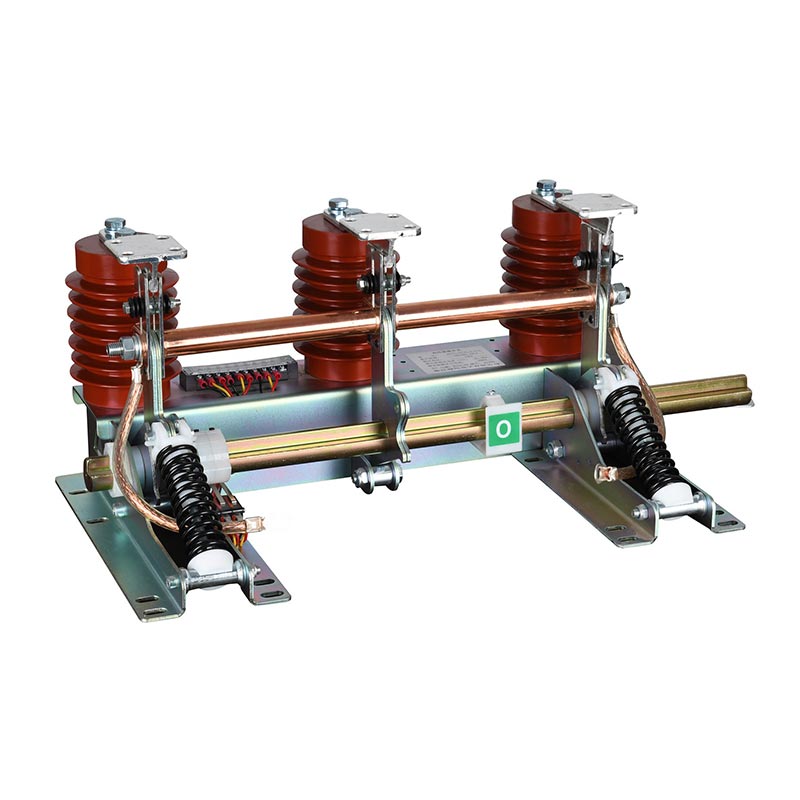

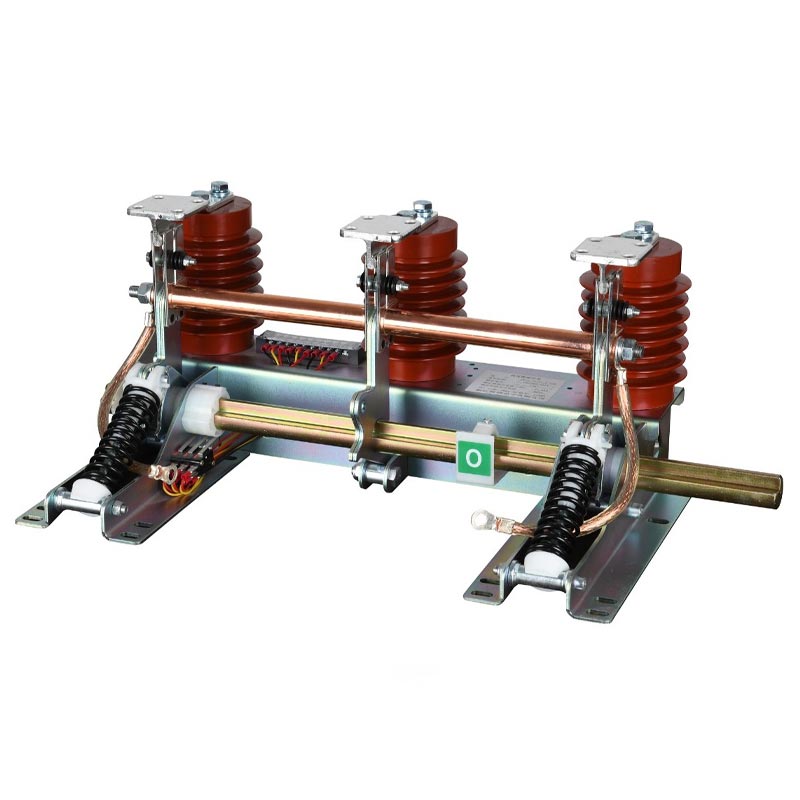

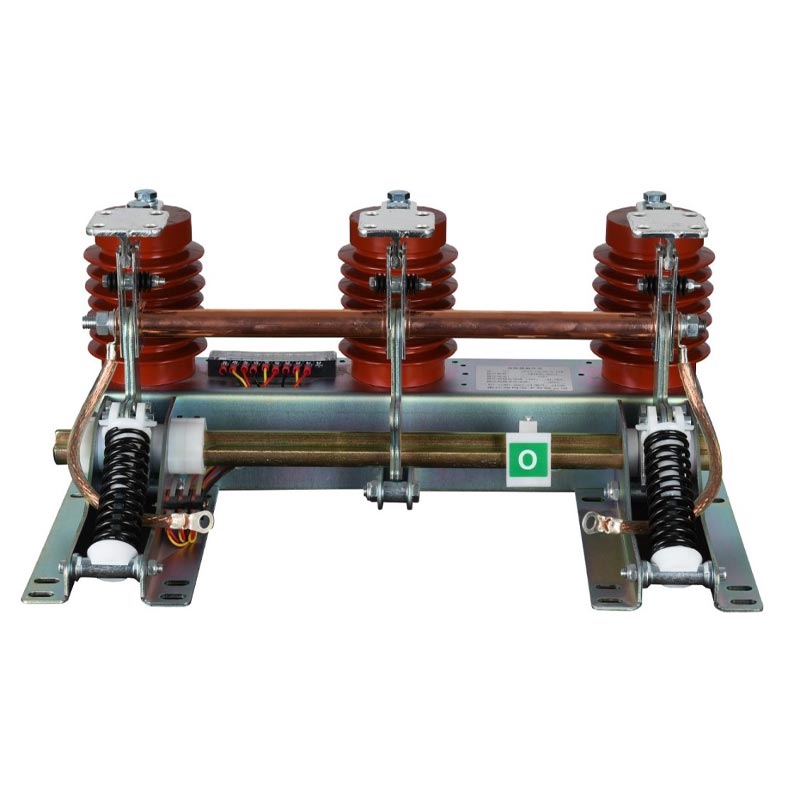

گراؤنڈنگ سوئچ Jn15

Usune Grounding Switch Jn15 12kV اور 50Hz سے کم AC پاور سسٹمز کے لیے موزوں ہے۔ خاص طور پر سرکٹ کے لیے ڈیزائن کیا گیا ہے۔ حفاظتی گراؤنڈنگ، اسے مختلف ہائی وولٹیج سوئچ گیئر کے ساتھ استعمال کیا جا سکتا ہے تاکہ گراؤنڈنگ کے دوران اہم تحفظ فراہم کیا جا سکے۔ سامان کی بحالی یا بجلی کی بندش۔ بقایا وولٹیج کو قابل اعتماد طریقے سے جاری کرکے اور شارٹ سرکٹ کرنٹ کو برداشت کرکے، یہ بحالی کے اہلکاروں اور برقی آلات کی حفاظت کو یقینی بناتا ہے۔

ایک پیشہ ور صنعت کار کے طور پر، Usune کی مصنوعات کی سیریز ایک کمپیکٹ اور مضبوط ڈھانچہ کا حامل ہے، جو مستحکم آپریشن کو قابل بناتی ہے۔ اعلی نمی، اعلی دھول کی سطح، اور اعتدال پسند آلودگی کے ساتھ سخت اندرونی ماحول میں. اس کی مکمل تعمیل ہوتی ہے۔ GB1985-89 اور بین الاقوامی IEC129 معیارات، مصنوعات کی مستقل مزاجی اور عالمی قابل اطلاق کو یقینی بناتے ہیں۔

بنیادی تکنیکی پیرامیٹرز

بنیادی مصنوعات کے فوائد

1. محفوظ اور قابل اعتماد

گراؤنڈنگ سوئچ Jn15 غلط کام کو روکنے کے لیے ایک درست مکینیکل انٹر لاکنگ میکانزم سے لیس ہے (جیسے توانائی بخش حالات میں بند ہونا)؛ یہ بہترین شارٹ سرکٹ برداشت کرنے کی صلاحیت رکھتا ہے۔ 31.5kA/4s کے مختصر وقت کے کرنٹ اور 80kA کے چوٹی کے کرنٹ کو برداشت کرتے ہوئے، ساختی سالمیت کو برقرار رکھتے ہوئے غلطی کا واقعہ؛ اعلی معیار کے موصلیت کے اجزاء اعلی موصلیت کی طاقت پیش کرتے ہیں، نمی مزاحم ہیں اور آلودگی مزاحم، اور مستحکم طویل مدتی آپریشن کو یقینی بنائیں.

2. کمپیکٹ اور استعمال میں آسان

آپٹمائزڈ کمپیکٹ ڈھانچہ مختلف ہائی وولٹیج سوئچ گیئر (جیسے KYN28) میں لچکدار تنصیب کی اجازت دیتا ہے۔ اور HXGN اقسام) واضح حیثیت کے اشارے اور ٹول فری رسائی بندرگاہیں آسان آپریشن اور دیکھ بھال کی سہولت فراہم کرتی ہیں۔ حرکت پذیر پرزے سنکنرن سے بچنے والے مواد سے بنے ہوتے ہیں اور درست چکنا ہوتے ہیں، جو زیادہ وقت کے لیے ہموار آپریشن کو یقینی بناتے ہیں 2000 سائیکل۔

3. وسیع اطلاق اور معیاری تعمیل

گراؤنڈنگ سوئچ Jn15 6.6–12kV سسٹمز کے ساتھ مطابقت رکھتا ہے اور اسے تمام مین اسٹریم ہائی وولٹیج کے ساتھ ملایا جا سکتا ہے۔ سوئچ گیئر یہ مکمل طور پر GB1985-89 اور IEC129 معیارات کی تعمیل کرتا ہے، جو اسے مختلف منصوبوں کے لیے موزوں بناتا ہے۔ ملکی اور بین الاقوامی سطح پر۔ یہ -10℃ سے درجہ حرارت کے ساتھ اندرونی ماحول میں قابل اعتماد طریقے سے کام کر سکتا ہے۔ +40℃ تک، اونچائی ≤1000m، نمی 95%، اور کلاس II کی آلودگی کی سطح۔

4. فیکٹری کوالٹی اشورینس

گراؤنڈنگ سوئچ Jn15 Usune کی جدید فیکٹری میں تیار کیا گیا ہے، خودکار پروڈکشن لائنوں کا استعمال کرتے ہوئے اور سخت معیار کی جانچ. فیکٹری چھوڑنے سے پہلے ہر پروڈکٹ کو متحرک، جامد اور موصلیت کے ٹیسٹ سے گزرنا پڑتا ہے۔ اے پیشہ ورانہ R&D ٹیم مخصوص وولٹیج، کرنٹ، یا انسٹالیشن کی بنیاد پر اپنی مرضی کے مطابق ترتیب فراہم کر سکتی ہے۔ ضروریات

حقیقی دنیا کی درخواست کیس: اربن کمرشل کمپلیکس پاور ڈسٹری بیوشن پروجیکٹ

1. پروجیکٹ کا پس منظر

مشرقی چین میں 320,000㎡ کمرشل کمپلیکس کے لیے ایک محفوظ اور قابل اعتماد 10kV بجلی کی تقسیم کا نظام درکار ہے، بشمول آٹھ KYN28A-12 قسم کے ہائی وولٹیج سوئچ رومز۔ بحالی کی حفاظت کو یقینی بنانے کے لیے مستحکم گراؤنڈنگ سوئچ کی ضرورت ہے۔ اور نظام کی حفاظت.

2. حل اور عمل درآمد

ٹھیکیدار نے Usune Grounding Switch Jn15 (مجموعی طور پر 64 یونٹس) کا انتخاب کیا، تمام آنے والی اور جانے والی لائنوں سے مماثل اور پی ٹی کابینہ۔ تنصیب معیاری طریقہ کار کے مطابق کی گئی تھی، مکینیکل اور برقی کو حاصل کیا گیا تھا۔ سوئچ گیئر کے ساتھ آپس میں جڑنا۔ کمیشننگ، آپریشن، انٹرلاکنگ، اور شارٹ سرکٹ کے دوران ٹیسٹنگ کا سامنا کرنا پڑتا ہے۔ تمام ڈیزائن اور قومی معیارات پر پورا اترتے ہیں۔

3. پروجیکٹ کی کامیابیاں

- آپریشنل سیفٹی: 3 سال سے زائد عرصے تک ناکامی کے بغیر کام کیا گیا، بغیر کسی کے 18 مینٹیننس سائیکل مکمل کرنا برقی حفاظت کے خطرات
- سسٹم کا استحکام: بغیر کسی نقصان کے 3 شارٹ سرکٹ کی خرابیوں کو کامیابی سے برداشت کیا، بجلی کی بندش کو کم کیا بحالی کا وقت.
- موثر دیکھ بھال: واضح حیثیت کے اشارے اور آسان آپریشن، بحالی کی بنیاد کے وقت کو کم کرنا تقریبا 40٪.
- گاہک کی رائے: "Usune JN15-12 سوئچ قابل اعتماد اور استعمال میں آسان ہے، جو بجلی کی مجموعی حفاظت کے لیے اہم ہے۔ کمپلیکس یہ مستقبل کے منصوبوں کے لیے ترجیحی انتخاب ہوگا۔"

اہم تکنیکی پیرامیٹرز

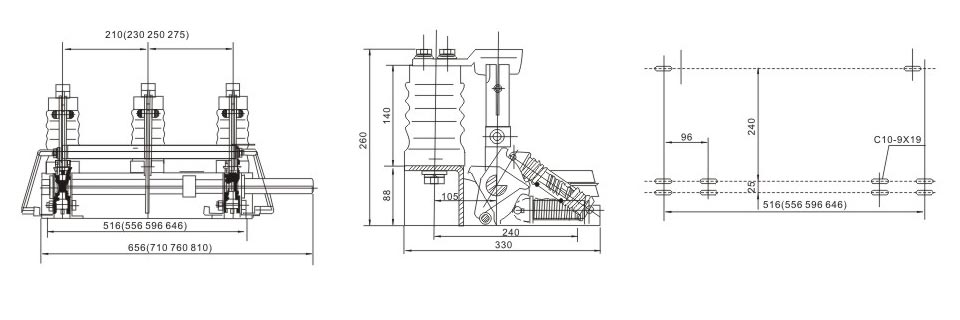

بیرونی طول و عرض

پروجیکٹ حوالہ

کاس اسپیس راکٹ لانچ پروجیکٹ

ٹیسٹ رپورٹ

اکثر پوچھے گئے سوالات

Q1: Usune Grounding Switch Jn15 کس قسم کے سوئچ گیئر کے ساتھ ہم آہنگ ہو سکتا ہے؟

A: تمام مین اسٹریم انڈور ہائی وولٹیج سوئچ گیئر کے ساتھ ہم آہنگ، جیسے KYN28A-12، HXGN-12، XGN2-12، وغیرہ، 6.6kV/10kV/11kV/12kV سسٹمز اور معیاری 150mm/165mm/210mm/250mm فیز اسپیسنگ کے لیے موزوں؛ خصوصی کابینہ کر سکتے ہیں Usune سے رابطہ کرکے اپنی مرضی کے مطابق بنایا جائے۔

Q2: گراؤنڈنگ سوئچ JN15 کے لیے کیا دیکھ بھال کی ضرورت ہے؟

A: تجویز کردہ بحالی کا منصوبہ:
- ہر 6 ماہ بعد: بصری معائنہ، پہننے، سنکنرن، ڈھیلے کنکشن، اور آپس میں جڑے ہوئے حالات کی جانچ۔
- سالانہ: آپریشنل ٹیسٹ، کھولنے اور بند کرنے کی ہمواری اور انٹر لاکنگ کی درستگی کی جانچ کرنا۔
- ہر 5 سال بعد: کارکردگی کی جانچ، موصلیت کی تصدیق اور شارٹ سرکٹ برداشت کرنے کی صلاحیت کے مطابق معیارات
- ہر 2 سال بعد: چکنا کرنے کی دیکھ بھال، سروس کی زندگی کو بڑھانے کے لیے حرکت پذیر حصوں پر چکنا کرنے والا استعمال کرنا۔

Q3: کیا JN15-12 کو 1000m سے زیادہ اونچائی پر یا سنکنرن ماحول میں استعمال کیا جا سکتا ہے؟

A: معیاری ماڈلز اونچائی ≤1000m، کلاس II کی آلودگی، اور غیر سنکنار ماحول کے لیے موزوں ہیں۔ کے لیے اونچائی>1000m یا corrosive (کیمیائی، سمندری نمک) ماحول، Usune بہتر مصنوعات پیش کرتا ہے، بشمول مضبوط موصلیت، اینٹی سنکنرن کوٹنگز، اور اونچائی پر منحصر ڈیریٹنگ ڈیزائن۔ ہماری تکنیکی ٹیم سے رابطہ کریں۔ اپنی مرضی کے مطابق حل کے لیے۔

نتیجہ

Usune JN15-12 سیریز کے انڈور ہائی وولٹیج گراؤنڈنگ سوئچز حفاظت، وشوسنییتا اور استعداد کو یکجا کرتے ہیں، 6.6–12kV پاور سسٹمز کو اپنانا۔ وہ عالمی معیارات پر پورا اترتے ہیں اور انہیں بنانے والے حقیقی منصوبوں میں ثابت ہوئے ہیں۔ گراؤنڈ تحفظ کے لئے ایک مثالی انتخاب. ایک پیشہ ور چینی سپلائر کے طور پر، Usune اعلیٰ معیار کی مصنوعات فراہم کرتا ہے۔ اور بجلی کی تقسیم، صنعت اور تجارت کے مختلف منصوبوں کے لیے جامع تکنیکی معاونت۔
