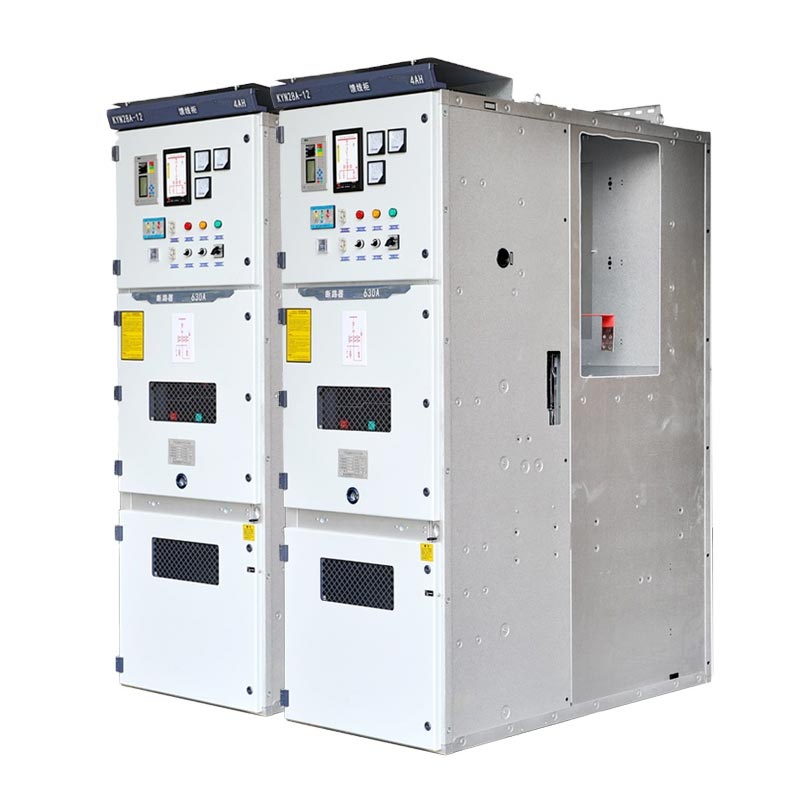

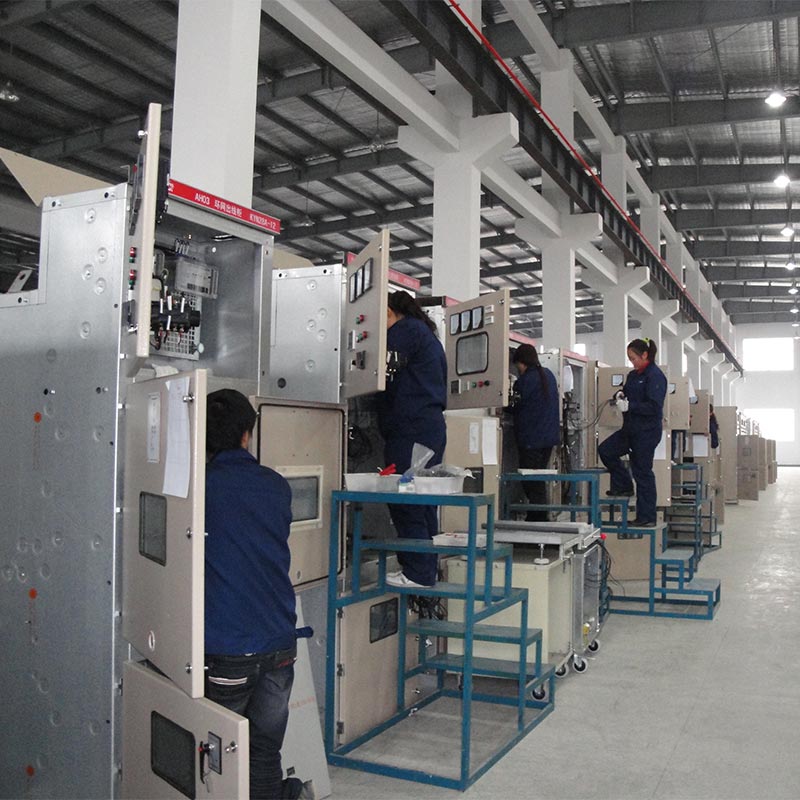

میڈیم وولٹیج 11kv انڈور Vcb پینل

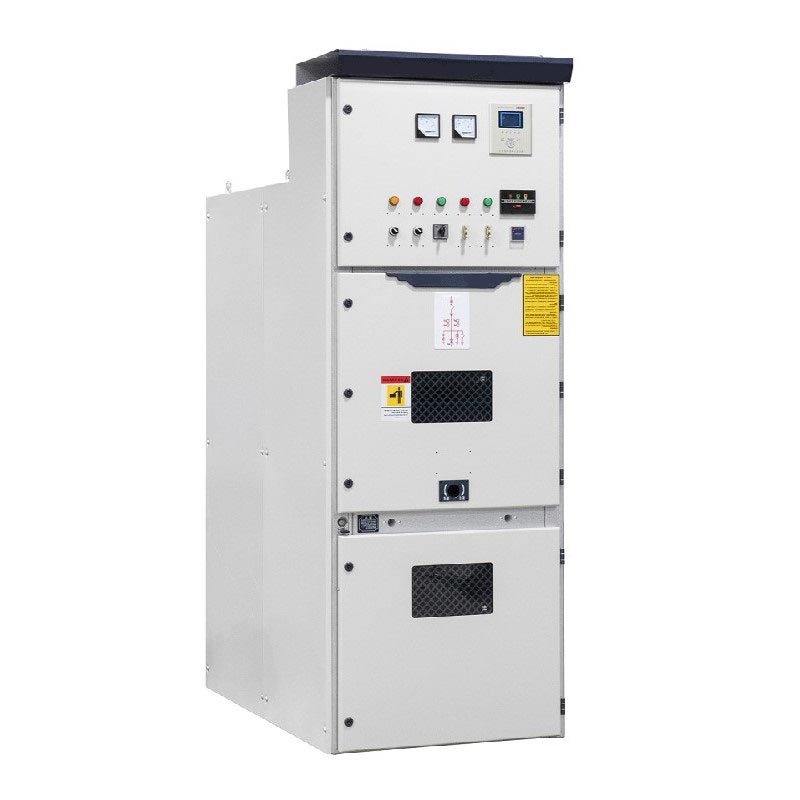

Usune میڈیم وولٹیج 11kV انڈور VCB پینل (KYN28 سیریز) ایک بکتر بند، واپس لینے کے قابل، دھات سے منسلک سوئچ گیئر ہے درمیانے وولٹیج پاور گرڈز کے محفوظ اور موثر استقبال، تقسیم، کنٹرول اور تحفظ کے لیے ڈیزائن کیا گیا ہے۔ یہ یہ پاور سسٹم میں ایک بنیادی ڈسٹری بیوشن یونٹ ہے، جو عام اور فالٹ دونوں کے تحت سسٹم کے مستحکم آپریشن کو یقینی بناتا ہے۔ حالات

- قابل اطلاق سسٹمز: 3.6～12kV / 24kV تھری فیز AC 50/60Hz
- معیارات: IEC 62271-200, GB 3906, DL/T 404
- بنیادی ڈھانچہ: بکتر بند دھاتی دیوار، ہٹنے والا ٹرالی کا ڈھانچہ
- تحفظ کی درجہ بندی: کابینہ IP4X، اندرونی IP2X

کم وولٹیج سوئچ گیئر

میڈیم وولٹیج سوئچ گیئر

ماڈل اور تکنیکی پیرامیٹرز

1. ماڈل سیریز

2. اہم تکنیکی پیرامیٹرز

ساخت اور کمپارٹمنٹ ڈیزائن

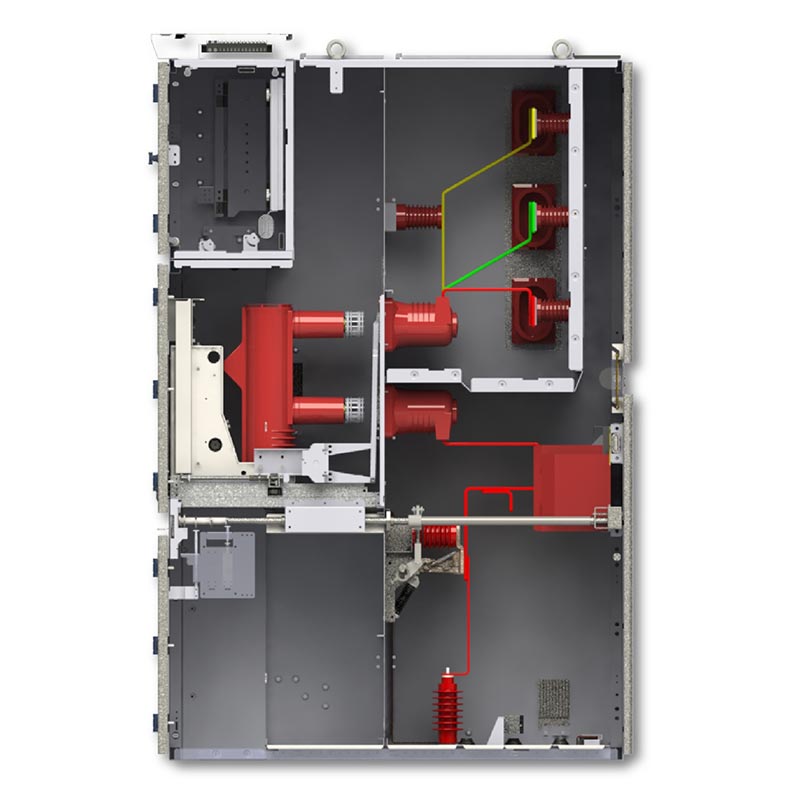

میڈیم وولٹیج 11kV انڈور Vcb پینل پانچ آزاد گراؤنڈ میٹل کمپارٹمنٹس کو الگ کرنے کے لیے اسٹیل پلیٹوں کا استعمال کرتا ہے، فالٹ آرکس کے پھیلاؤ کو مؤثر طریقے سے دبانا اور ذاتی حفاظت کو یقینی بنانا:

1. سرکٹ بریکر کمپارٹمنٹ: بلٹ ان ہٹنے والا ویکیوم سرکٹ بریکر ٹرالی (VS1/ZN63A، VD4، وغیرہ)، لیس مکینیکل انٹرلاکنگ کے ساتھ، ٹرالی کو ورکنگ، ٹیسٹنگ، اور منقطع پوزیشنوں کے درمیان سوئچ کرنے کی اجازت دیتا ہے۔

2. بس بار کا کمپارٹمنٹ: مین بس بار اور برانچ بس بار پر مشتمل ہے، دوسرے کمپارٹمنٹ سے مکمل طور پر الگ تھلگ غلطی کے پھیلاؤ کو روکیں۔

3. کیبل کمپارٹمنٹ: موجودہ ٹرانسفارمرز (CTs)، وولٹیج ٹرانسفارمرز (PTs)، گراؤنڈنگ سوئچز سے لیس، کیبل کنکشن اور تحفظ کے لیے کیبل ٹرمینلز، اور سرج گرفتار کرنے والے۔

4. کنٹرول انسٹرومنٹ کمپارٹمنٹ: گھروں میں حفاظتی ریلے، آلات، کنٹرول سوئچ، اشارے کی لائٹس، اور نگرانی اور آپریشن کے لیے ثانوی سرکٹس۔

5. پریشر ریلیف چینل: آرک پریشر اور گیس کو محفوظ طریقے سے چھوڑنے کے لیے سب سے اوپر ایک پریشر ریلیف ڈیوائس پیش کرتا ہے۔ اندرونی خرابیوں کی صورت میں، کابینہ اور اہلکاروں کی چوٹ کو پہنچنے والے نقصان کو روکنا۔

بنیادی خصوصیات اور فوائد

1. ہٹنے والا ہینڈ کارٹ ڈیزائن: میڈیم وولٹیج 11kV انڈور Vcb پینل ہینڈ کارٹ مکمل طور پر قابل تبادلہ ہے، اجازت دیتا ہے مکمل بس بار کی بندش کی ضرورت کے بغیر تیزی سے معائنہ اور تبدیلی کے لیے، نمایاں طور پر ڈاؤن ٹائم کو کم کرنا۔
2. جامع پانچ روک تھام مکینیکل انٹر لاکنگ:
- سرکٹ بریکر کے حادثاتی طور پر کھلنے اور بند ہونے سے روکتا ہے۔
- سرکٹ بریکر ٹرالی کو بوجھ کے نیچے دھکیلنے یا کھینچنے سے روکتا ہے۔
- متحرک ہونے کے دوران گراؤنڈنگ سوئچ کے حادثاتی طور پر بند ہونے سے روکتا ہے۔
- جب گراؤنڈنگ سوئچ بند پوزیشن میں ہوتا ہے تو اسے توانائی بخشنے سے روکتا ہے۔
- متحرک ٹوکری میں حادثاتی داخلے کو روکتا ہے۔

3. مکمل طور پر بند آزاد کمپارٹمنٹس: دھاتی پارٹیشنز فنکشنل ایریاز کو الگ کرتے ہیں، مؤثر طریقے سے آرک کو دباتے ہیں تبلیغ اور باہمی مداخلت۔

4. فرنٹ آپریشن اور مینٹیننس: تمام آپریشنز اور مینٹیننس کابینہ کے سامنے سے مکمل کیے جا سکتے ہیں، تنصیب کی جگہ کی بچت.

5. اعلی وشوسنییتا اور اعلی حفاظت: بین الاقوامی مرکزی دھارے کے معیار پر پورا اترتا ہے، اعلی موصلیت کی سطح اور مضبوط غلطی مزاحمت.

6. ماڈیولر ڈیزائن: آنے والی لائن کیبنٹ، آؤٹ گوئنگ لائن کیبنٹ، میٹرنگ کیبنٹ، کے طور پر لچکدار طریقے سے ترتیب دیا جا سکتا ہے۔ بس بار سیکشن کابینہ، وغیرہ

اہم درخواست کے منظرنامے۔

1. آنے والی لائن کیبنٹ (پاور گرڈ کا استقبال)

2. آؤٹ گوئنگ لائن کیبنٹ (لوڈز، موٹرز اور ٹرانسفارمرز میں بجلی کی تقسیم)

3. موٹر کنٹرول کیبنٹ (بڑی موٹر اسٹارٹ اپ، اسٹاپنگ اور پروٹیکشن)

4. ٹرانسفارمر فیڈر کیبنٹ (تقسیم ٹرانسفارمر تحفظ)

5. بس بار سیکشننگ کیبنٹ (بس بار سیکشننگ اور خودکار ٹرانسفر سوئچنگ)

اصل درخواست کے کیسز

کیس 1: صوبہ جیانگ سو میں ایک بڑا پیٹرو کیمیکل انڈسٹریل پارک

پروجیکٹ کے چیلنجز: پیٹرو کیمیکل پلانٹ میں بجلی کی فراہمی کے تسلسل، حفاظت، اور غلطی کی رواداری، طویل مدتی مستحکم آپریشن کی ضرورت ہوتی ہے.
حل: 36 Usune KYN28A-12 ویکیوم سرکٹ بریکر کیبنٹ سسٹم آنے اور جانے والی لائنوں کے لیے استعمال کیے گئے تھے اور بڑے موٹر کنٹرول.
آپریٹنگ نتائج: 8 سال سے زیادہ مسلسل اور مستحکم آپریشن بغیر کسی بڑی خرابی کے، مؤثر طریقے سے حاصل کرنا اوورلوڈ اور شارٹ سرکٹ سے تحفظ، بلاتعطل پیداوار کو یقینی بنانا۔

کیس 2: صوبہ زی جیانگ میں ایک کمرشل کمپلیکس

پروجیکٹ چیلنجز: اونچی عمارت کے پاور ڈسٹری بیوشن روم میں محدود جگہ، جس کے لیے کمپیکٹ، محفوظ، اور ضرورت ہوتی ہے۔ برقرار رکھنے کے لئے آسان سامان.
حل: 22 Usune KYN28A-12 سوئچ گیئر یونٹس کو سامنے سے قابل رسائی ڈھانچے کے ساتھ ترتیب دیں۔
آپریٹنگ نتائج: زیادہ جگہ کا استعمال، آسان دیکھ بھال، اور اہم بوجھ کے لیے قابل اعتماد تحفظ جیسے عمارت کی روشنی، ایئر کنڈیشنگ، اور آگ سے تحفظ کے طور پر.

پروجیکٹ حوالہ

کاس اسپیس راکٹ لانچ پروجیکٹ

ٹیسٹ رپورٹ

اکثر پوچھے گئے سوالات

Q1: KYN28A-12 اور KYN28-24 میں کیا فرق ہے؟

A: بنیادی فرق درجہ بند وولٹیج کی سطح ہے: KYN28A-12 12kV (10kV کلاس) سسٹمز کے لیے موزوں ہے، جبکہ KYN28-24 24kV (20kV کلاس) سسٹمز کے لیے موزوں ہے۔ دونوں کو ان کے متعلقہ وولٹیج کی سطح کے مطابق ڈیزائن کیا گیا ہے۔ موصلیت کا فاصلہ، موصلیت کے اجزاء کے انتخاب، اور اندرونی اجزاء کی درجہ بندی کے پیرامیٹرز کے لحاظ سے۔

Q2: کیا Usune برآمدی منصوبوں کے لیے اس ویکیوم سرکٹ بریکر کیبنٹ کو اپنی مرضی کے مطابق بنا سکتا ہے؟

A: ہاں۔ ایک پیشہ ور صنعت کار کے طور پر، Usune پراجیکٹ کی ضروریات کے مطابق پیرامیٹرز کو پورا کرنے کے لیے ایڈجسٹ کر سکتے ہیں۔ مختلف علاقائی معیارات جیسے کہ IEC اور ANSI، اور سرکٹ بریکر ماڈلز، حفاظتی ریلے، اور اپنی مرضی کے مطابق کر سکتے ہیں۔ طول و عرض

Q3: میڈیم وولٹیج 11kV انڈور Vcb پینل کی سروس لائف اور مینٹیننس سائیکل کیا ہے؟

A: عام دیکھ بھال کے حالات کے تحت، ڈیزائن کردہ سروس کی زندگی 20-30 سال ہے. بنیادی طور پر معمول کی دیکھ بھال موصلیت کی جانچ، سرکٹ بریکر کی خصوصیت کی جانچ، اور ریلے کیلیبریشن شامل ہے۔ واپس لینے کے قابل ٹرالی ڈھانچہ فوری تبدیلی کی اجازت دیتا ہے، نمایاں طور پر بحالی کے وقت کو کم کرتا ہے۔
