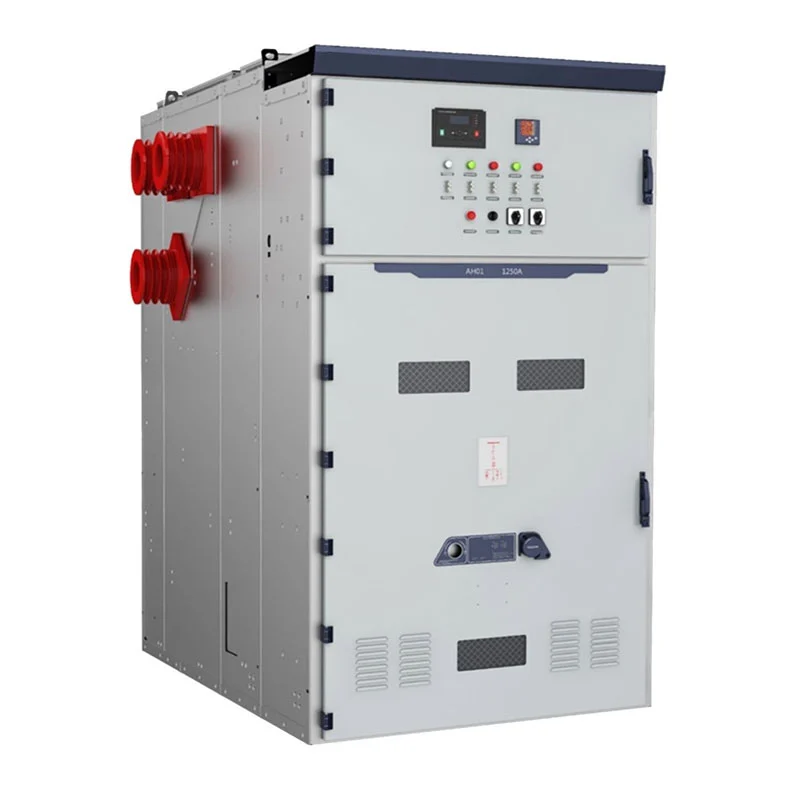

KYN61-40.5 33kV انڈور VCB سوئچ گیئر پینل ان منصوبوں کے لیے تیار کیا گیا ہے جن کے لیے انڈور میں زیادہ وولٹیج کی ضرورت ہوتی ہے۔ تقسیم پلیٹ فارم. اس کی کنفیگریشن میں واپس لینے کے قابل ویکیوم سرکٹ بریکر، دھات سے منسلک تعمیر، الگ کیے گئے الیکٹریکل کمپارٹمنٹ، بس بار سسٹم، کیبل کنکشن، اور ثانوی کنٹرول کا سامان ایک مربوط سوئچ گیئر لائن اپ میں۔
Usune ISO 9001، ISO 14001، اور ISO 45001 مینجمنٹ سسٹم کے تحت کام کرتا ہے۔ سامان کے مطابق ڈیزائن کیا گیا ہے قابل اطلاق IEC اور GB معیارات، قابل اطلاق مارکیٹوں کے لیے دستیاب CE سرٹیفیکیشن کے ساتھ۔
33kV اور 36kV-کلاس ڈسٹری بیوشن سسٹم کے لیے، سوئچ گیئر کا انتخاب صرف برائے نام سے مماثلت سے زیادہ کی ضرورت ہے۔ وولٹیج انجینئرز کو موصلیت کی سطح، لوڈ کرنٹ، فالٹ کرنٹ، فیڈر کنفیگریشن، ٹرانسفارمر پر غور کرنے کی ضرورت ہے۔ صلاحیت، کیبل کنکشن، تحفظ کوآرڈینیشن، اور تنصیب کا ماحول۔
KYN61-40.5 33kV انڈور VCB سوئچ گیئر پینل کا مقصد انڈور میڈیم وولٹیج کی تقسیم کے لیے ہے جہاں یہ بجلی کے پیرامیٹرز کو بجلی کی تقسیم کے مکمل نظام کے اندر مربوط کرنے کی ضرورت ہے۔
کم وولٹیج سوئچ گیئر ایپلی کیشنز کے مقابلے میں، اعلی سسٹم وولٹیج موصلیت پر زیادہ زور دیتا ہے کوآرڈینیشن اور شارٹ سرکٹ کی کارکردگی۔ Usune بجلی کے پیرامیٹرز کے مطابق سامان کو ترتیب دے سکتا ہے۔ گاہک کے ذریعہ فراہم کردہ۔
سامان بنیادی اور ثانوی برقی حصوں کو منظم کرنے کے لیے دھات سے منسلک فن تعمیر کا استعمال کرتا ہے۔ اہم سرکٹ میں ویکیوم سرکٹ بریکر، بس بار کنکشن، کیبل ختم کرنے کا علاقہ، اور منسلک گراؤنڈنگ شامل ہے اجزاء
ثانوی سامان کو تحفظ، پیمائش، کنٹرول، اشارے، اور مواصلات کے مطابق ترتیب دیا جا سکتا ہے۔ منصوبے کی ضروریات.
یہ ترتیب سوئچ گیئر لائن اپ کو استعمال کرنے کی بجائے حقیقی برقی نیٹ ورک کے ارد گرد ڈیزائن کرنے کی اجازت دیتی ہے۔ ہر درخواست کے لیے کابینہ کا ایک مقررہ انتظام۔
اعلی وولٹیج کی سطح پر، تحفظ کوآرڈینیشن سسٹم کے ڈیزائن کا ایک اہم حصہ بن جاتا ہے۔ سرکٹ بریکر، پروٹیکشن ریلے، ٹرانسفارمر، کیبل، اور اپ اسٹریم کے سامان کا انتخاب حسابی غلطی کے مطابق کیا جانا چاہیے۔ حالات اور تحفظ کا فلسفہ۔
ویکیوم سرکٹ بریکر بنیادی سوئچنگ اور رکاوٹ کا فنکشن فراہم کرتا ہے۔ متعلقہ تحفظ اور کنٹرول سسٹم کو کسٹمر کے برقی ڈیزائن کے مطابق ترتیب دیا جا سکتا ہے۔
فعال حصوں کے درمیان دھاتی تقسیم اندرونی برقی ترتیب کو منظم کرنے میں مدد کرتی ہے، جبکہ دباؤ سے نجات ملتی ہے انتظام اندرونی خرابی کی صورت میں دباؤ کے اخراج کے لیے ایک کنٹرول شدہ راستہ فراہم کرتا ہے۔
آنے والی کابینہ اپ اسٹریم برقی نیٹ ورک سے بجلی حاصل کرتی ہے اور اسے سوئچ گیئر بس بار میں منتقل کرتی ہے۔ نظام شرح شدہ کرنٹ، تحفظ کا سامان، پیمائش کی ضروریات، اور کیبل کی ترتیب کا تعین کیا جانا چاہیے۔ منصوبے کے ڈیزائن سے.
باہر جانے والی الماریاں ٹرانسفارمرز، موٹرز، پیداواری سازوسامان، یا دیگر بہاو والے بوجھ میں بجلی تقسیم کرتی ہیں۔ دی موجودہ درجہ بندی اور تحفظ کی ترتیبات منسلک لوڈ کے مطابق ہونی چاہئیں۔
پی ٹی اور وولٹیج کی پیمائش کی ترتیب کو شامل کیا جا سکتا ہے جہاں پراجیکٹ کو وولٹیج کی نگرانی کی ضرورت ہوتی ہے، تحفظ کے افعال، یا برقی پیمائش۔
بس سیکشنلائزنگ کے انتظامات تقسیم کے نظام کو الگ الگ حصوں میں تقسیم کر سکتے ہیں اور برقی کو سپورٹ کر سکتے ہیں۔ آپریٹنگ حکمت عملی پروجیکٹ انجینئر کے ذریعہ بیان کی گئی ہے۔
توانائی کی پیمائش اور برقی پیرامیٹر کی ضرورت والی ایپلی کیشنز کے لیے میٹرنگ کنفیگریشن فراہم کی جا سکتی ہے۔ نگرانی

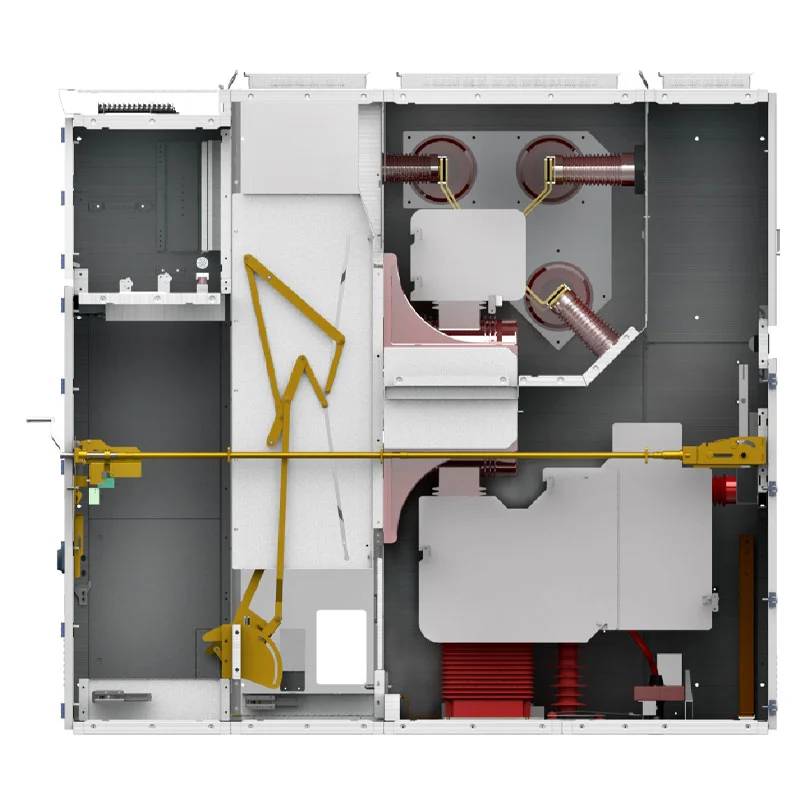

کابینہ کو متعین برقی حصوں میں منظم کیا گیا ہے، بشمول بریکر کمپارٹمنٹ، بس بار کا ڈبہ، کیبل ٹوکری، اور آلہ/کنٹرول ٹوکری.
بریکر سیکشن ویکیوم سرکٹ بریکر اور اس کے آپریٹنگ میکانزم کو ایڈجسٹ کرتا ہے۔ بس بار سیکشن فراہم کرتا ہے۔ کیبنٹ کے درمیان اہم برقی کنکشن، جبکہ کیبل کمپارٹمنٹ آنے والے اور آنے والوں کے لیے جگہ فراہم کرتا ہے۔ باہر جانے والے کیبل کنکشن.
آلہ اور کنٹرول کے حصے میں تحفظ، پیمائش، کنٹرول، اور کے لیے درکار ثانوی اجزاء شامل ہیں۔ اشارہ
یہ انتظام انجینئرز کو تنصیب، کیبل روٹنگ، کمیشننگ، اور دیکھ بھال.
سازوسامان میں ایک مکینیکل انٹر لاکنگ سسٹم شامل ہے جو غلط آپریٹنگ ترتیب کو محدود کرنے کے لیے ڈیزائن کیا گیا ہے۔
پانچ پروف میکانزم کا مقصد سرکٹ بریکر کے غلط آپریشن، واپسی کے قابل نقل و حرکت کو روکنا ہے۔ بوجھ کے نیچے یونٹ، توانائی کے دوران ارتھنگ سوئچ کو بند کرنا، ارتھنگ سوئچ کے دوران سرکٹ کو توانائی بخشنا بند رہتا ہے، اور توانائی بخش کمپارٹمنٹس تک حادثاتی رسائی۔
کنٹرولڈ پریشر فراہم کرنے کے لیے کابینہ کے ڈھانچے میں اوپر سے نصب پریشر ریلیف ڈیوائس کو بھی شامل کیا گیا ہے۔ اندرونی خرابی کی حالت کے دوران رہائی۔
KYN61-40.5 33kV انڈور VCB سوئچ گیئر پینل کو آنے والی بجلی، ٹرانسفارمر کنکشن، کے لیے ترتیب دیا جا سکتا ہے۔ آؤٹ گوئنگ فیڈرز، بس سیکشننگ، میٹرنگ، اور انڈور سب اسٹیشنوں میں وولٹیج کی پیمائش۔
پاور پلانٹس درمیانے وولٹیج کی معاون تقسیم، جنریٹر سے متعلقہ برقی نظام کے لیے سوئچ گیئر کا استعمال کر سکتے ہیں، ٹرانسفارمر فیڈرز، اور ڈاؤن اسٹریم بجلی کی تقسیم۔
بڑی صنعتی سہولیات موٹرز، ٹرانسفارمرز، پروڈکشن سسٹم، کے لیے مختلف فیڈر کنفیگریشنز استعمال کر سکتی ہیں۔ پمپ، کمپریسرز، اور معاون برقی آلات۔
زیادہ طاقت والے برقی بوجھ کے ساتھ کان کنی کے آپریشنز ٹرانسفارمر فیڈرز، موٹرز، کے ارد گرد سوئچ گیئر کو ترتیب دے سکتے ہیں۔ وینٹیلیشن کا سامان، پمپنگ سسٹم، اور پروسیسنگ کی سہولیات۔
یہ سامان خصوصی انفراسٹرکچر کے لیے بھی موزوں ہے جہاں بجلی کی تقسیم کو مربوط کرنے کی ضرورت ہے۔ متعدد عمارتوں، آلات کے علاقوں اور معاون نظاموں کے ساتھ۔
Cas-space راکٹ لانچ پروجیکٹ Usune میڈیم وولٹیج سوئچ گیئر ایپلی کیشنز کے لیے ایک پروجیکٹ حوالہ ہے۔
راکٹ لانچ کرنے کی سہولت میں خصوصی انفراسٹرکچر اور متعدد برقی بوجھ شامل ہوتے ہیں مختلف فعال علاقوں. اس لیے اس کے بجلی کی تقسیم کے نظام کو مربوط آنے والے سرکٹس، فیڈر کی ضرورت ہے۔ تحفظ، برقی تنہائی، پیمائش، اور کنٹرول۔
اس پروجیکٹ کے لیے، سوئچ گیئر کو سائٹ کی درمیانی وولٹیج برقی تقسیم کے حصے کے طور پر لاگو کیا گیا تھا۔ انتظام منصوبے کے لیے بجلی کے آلات کو وسیع تر بنیادی ڈھانچے کے ساتھ مربوط کرنے کی ضرورت تھی۔ ایک آزاد کابینہ کی تنصیب کے طور پر علاج کیا جاتا ہے.
یہ ایپلیکیشن اسپیشلائزڈ کے لیے درمیانے وولٹیج کی تقسیم کے آلات کی فراہمی میں Usune کے تجربے کو ظاہر کرتی ہے۔ مخصوص برقی نظام کی ضروریات کے ساتھ انجینئرنگ کے منصوبے۔
| آئٹم | تفصیلات |
| سلسلہ | KYN61 |
| شرح شدہ وولٹیج | 3.6kV، 7.2kV، 12kV، 24kV، 36kV |
| شرح شدہ تعدد | 50Hz/60Hz |
| ریٹیڈ کرنٹ | 630A، 1250A، 1600A، 2000A، 2500A، 3150A |
| شرح شدہ شارٹ سرکٹ بریک کرنٹ | 25kA، 31.5kA، 40kA، 50kA |
| ریٹیڈ شارٹ ٹائم اسٹینڈ کرنٹ | 25kA/3s، 31.5kA/3s، 40kA/3s، 50kA/3s |
| تحفظ کی ڈگری | IP4X بیرونی دیوار / IP2X اندرونی کمپارٹمنٹ |
| محیطی درجہ حرارت | -15°C سے +40°C |
| رشتہ دار نمی | روزانہ اوسط ≤95%؛ ماہانہ اوسط ≤90% |
| اونچائی | ≤1000m، زیادہ اونچائی کے لیے ڈیریٹنگ کے ساتھ |
| تنصیب | انڈور |
| سسٹم | تھری فیز اے سی |
حتمی الیکٹریکل کنفیگریشن کی تصدیق اصل پروجیکٹ وولٹیج، کرنٹ، فالٹ لیول کے مطابق کی جانی چاہیے، موصلیت کی ضروریات، تحفظ کی اسکیم، اور تنصیب کی شرائط۔
33kV-کلاس سوئچ گیئر پراجیکٹ کے لیے، خریداری مکمل برقی نظام پر مبنی ہونی چاہیے نہ کہ صرف کابینہ کی مقدار۔ پروجیکٹ ٹیم کو ریٹیڈ سسٹم وولٹیج، مسلسل لوڈ کرنٹ کی تصدیق کرنی چاہیے، شارٹ سرکٹ کی سطح، فیڈر کی مقدار، ٹرانسفارمر کی گنجائش، کیبل کا انتظام، تحفظ کے تقاضے، اور درکار پیمائش کے افعال
بڑے منصوبوں کے لیے، لائن اپ میں کابینہ کے مختلف افعال شامل ہو سکتے ہیں۔ آنے والی، جانے والی، پی ٹی، میٹرنگ، بس سیکشنلائزر، اور الگ تھلگ کنفیگریشنز کو الیکٹریکل سنگل لائن ڈایاگرام کے مطابق ملایا جا سکتا ہے۔
یہ نقطہ نظر سوئچ گیئر اور منسلک ٹرانسفارمرز، کیبلز، پروٹیکشن ڈیوائسز، کے درمیان مماثلت کو روکنے میں مدد کرتا ہے۔ اور ڈاؤن اسٹریم بوجھ۔
حتمی کابینہ کا انتظام منصوبے کے برقی فن تعمیر کے مطابق تیار کیا جا سکتا ہے۔ مختلف آنے والے اور جانے والے سرکٹس کی تعداد کو ایک مربوط سوئچ گیئر لائن اپ میں ترتیب دیا جا سکتا ہے۔
ایک عام ڈسٹری بیوشن سسٹم میں اپ اسٹریم پاور سورس سے منسلک ایک آنے والی کابینہ شامل ہوسکتی ہے، کئی باہر جانے والی الماریاں جو ٹرانسفارمرز یا بڑے بوجھ فراہم کرتی ہیں، اور اضافی PT یا وولٹیج کے لیے میٹرنگ کیبنٹ پیمائش اور توانائی کی نگرانی.
جہاں پراجیکٹ کے لیے دو پاور سورسز یا منقسم بس سیکشنز کی ضرورت ہوتی ہے، بس سیکشنلائزنگ فنکشنز بھی ہو سکتے ہیں۔ لائن اپ میں شامل.
کنفیگریشن کا یہ طریقہ سامان کو انفرادی سب سٹیشن اور بڑی ملٹی کیبنٹ دونوں کے لیے موزوں بناتا ہے۔ تقسیم کے نظام

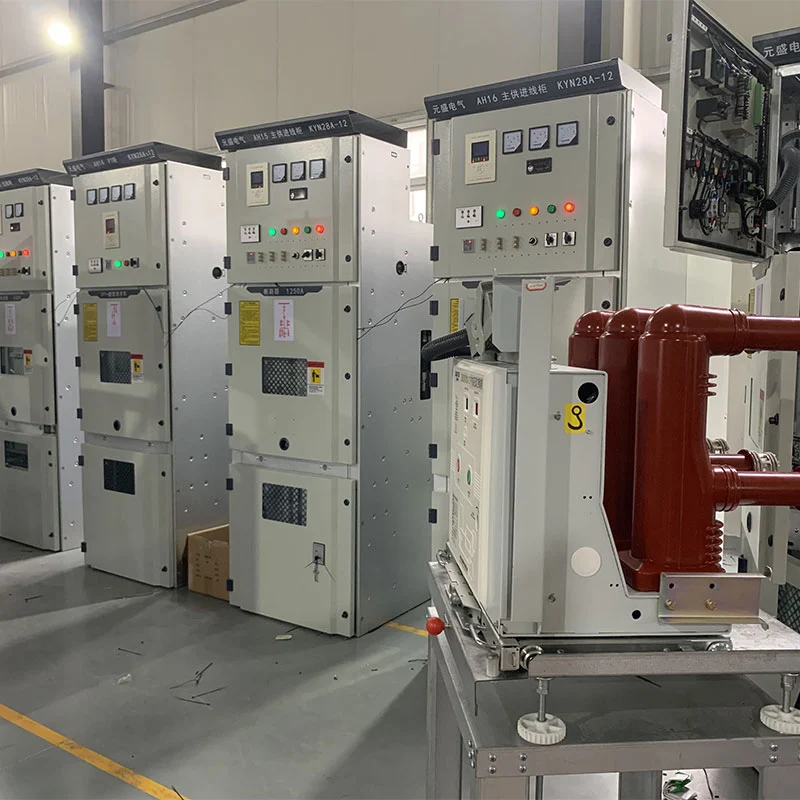

ڈیلیوری سے پہلے، مکمل سوئچ گیئر کیبنٹ اسمبلی، پرائمری سرکٹ کنکشنز کے معائنہ سے گزرتا ہے، سیکنڈری وائرنگ، مکینیکل آپریشن، اور متعلقہ برقی افعال۔
واپس لینے کا طریقہ کار، سرکٹ بریکر آپریشن، انٹر لاکنگ فنکشنز، گراؤنڈنگ کا انتظام، اور کابینہ پیداوار کے معائنہ کے عمل کے دوران تعمیر کی جانچ پڑتال کی جاتی ہے.
Usune پراجیکٹ کی ضروریات کے مطابق متعلقہ معائنہ کے ریکارڈ اور ٹیسٹ دستاویزات فراہم کر سکتا ہے، اجازت دیتا ہے۔ گاہک، EPC ٹھیکیدار، اور تیسری پارٹی کے انسپکٹرز شپمنٹ سے پہلے سامان کی تصدیق کریں۔
میڈیم وولٹیج سوئچ گیئر سسٹم کی قدر اس کی ابتدائی برقی درجہ بندی تک محدود نہیں ہے۔ بڑے کے لیے بنیادی ڈھانچے اور صنعتی منصوبوں، سامان بھی منظم آپریشن، منصوبہ بندی کی حمایت کرنے کی ضرورت ہے بحالی، مستقبل کے سرکٹ مینجمنٹ، اور وسیع پاور ڈسٹری بیوشن نیٹ ورک کے ساتھ مستحکم انضمام۔
KYN61-40.5 33kV انڈور VCB سوئچ گیئر پینل کی تقسیم شدہ تعمیر ایک متعین انتظام فراہم کرتی ہے۔ پرائمری اور سیکنڈری آلات کے لیے، جب کہ واپس لینے کے قابل سرکٹ بریکر ڈیزائن سوئچنگ یونٹ کی اجازت دیتا ہے۔ معائنہ اور سروسنگ کے لیے منتقل کر دیا گیا۔
ان سہولیات کے لیے جہاں بجلی کی تقسیم کے کئی سالوں تک کام کرنے کی توقع کی جاتی ہے، یہ مجموعہ بنانے میں مدد کر سکتا ہے۔ ایک زیادہ قابل انتظام درمیانے وولٹیج کی تقسیم کا نظام اور مستقبل کی دیکھ بھال کی منصوبہ بندی کو آسان بنانا۔
فراہم کردہ تفصیلات میں 3.6kV، 7.2kV، 12kV، 24kV، اور 36kV کنفیگریشنز شامل ہیں۔ اصل شرح شدہ وولٹیج کسٹمر کے پاور سسٹم کے مطابق تصدیق کی جانی چاہئے۔
فراہم کردہ تفصیلات میں 36kV ریٹیڈ کنفیگریشن کی فہرست دی گئی ہے، جس پر 33kV-کلاس سسٹم کے مضمون کے لیے غور کیا جا سکتا ہے۔ نظام کی اصل ضروریات، موصلیت کی سطح، اور قابل اطلاق معیارات کی تصدیق کے لیے۔
یہ درمیانے وولٹیج کی بجلی کی وصولی، تقسیم، سوئچنگ، تحفظ، پیمائش اور کنٹرول کے لیے استعمال ہوتا ہے۔ انڈور تھری فیز AC پاور سسٹم۔
فراہم کردہ کنفیگریشنز 630A سے 3150A تک ہیں۔ زیادہ سے زیادہ کے مطابق درست درجہ بندی کا انتخاب کیا جانا چاہیے۔ مسلسل بوجھ اور منصوبے کے ڈیزائن.
دستیاب ریٹنگز میں 25kA، 31.5kA، 40kA، اور 50kA شامل ہیں، قابل اطلاق قدر کے ساتھ جو حسابی غلطی سے متعین ہوتی ہے بجلی کے نظام کی سطح
جی ہاں Usune آنے والے، جانے والے، پی ٹی، میٹرنگ، بس سیکشنلائزر، اور تنہائی کے افعال کو ترتیب دے سکتا ہے کسٹمر کا سنگل لائن ڈایاگرام اور تکنیکی ضروریات۔
Usune ISO 9001، ISO 14001، اور ISO 45001 مینجمنٹ سسٹم کے تحت کام کرتا ہے۔ مصنوعات کے مطابق ڈیزائن کیا گیا ہے قابل اطلاق IEC اور GB معیارات، قابل اطلاق کنفیگریشنز کے لیے دستیاب CE سرٹیفیکیشن کے ساتھ۔
جی ہاں Usune کے مطابق تکنیکی وضاحتیں، ٹیسٹ رپورٹس، ڈرائنگ اور دیگر پروجیکٹ دستاویزات فراہم کر سکتے ہیں۔ کسٹمر اور انجینئرنگ کی ضروریات۔
معیاری ترتیب اندرونی تنصیب کے لیے تیار کی گئی ہے۔ خاص حالات جیسے اونچائی، اونچائی آرڈر کرنے سے پہلے نمی، یا غیر معمولی ماحولیاتی حالات کی تصدیق کی جانی چاہئے۔
