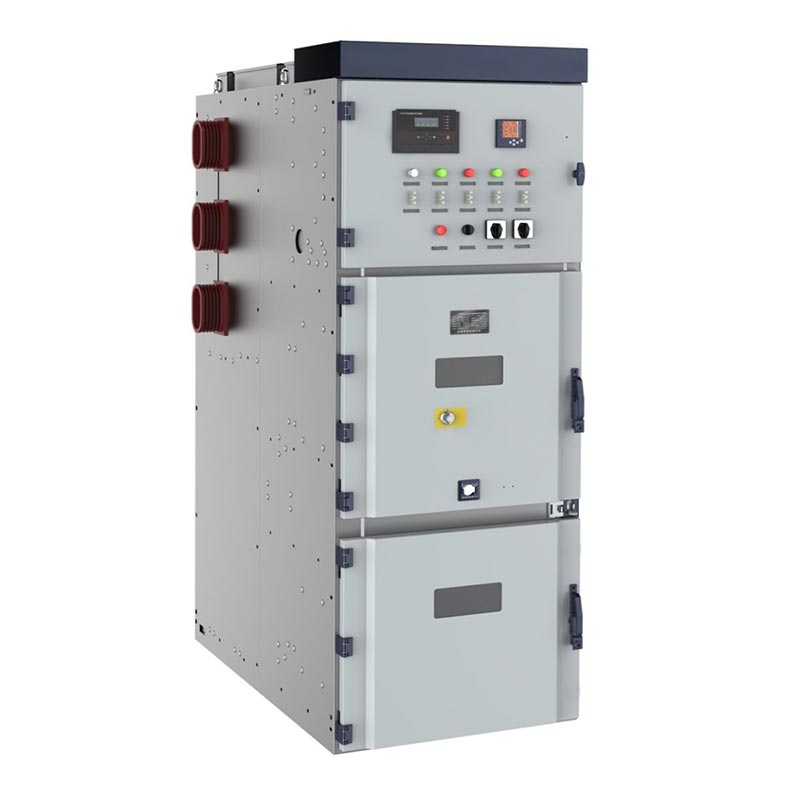

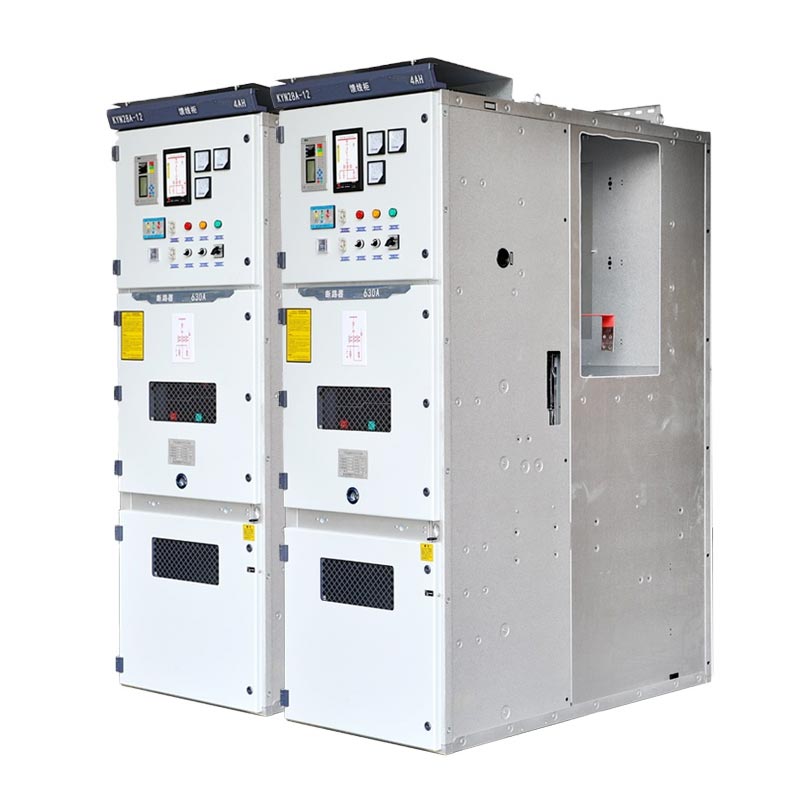

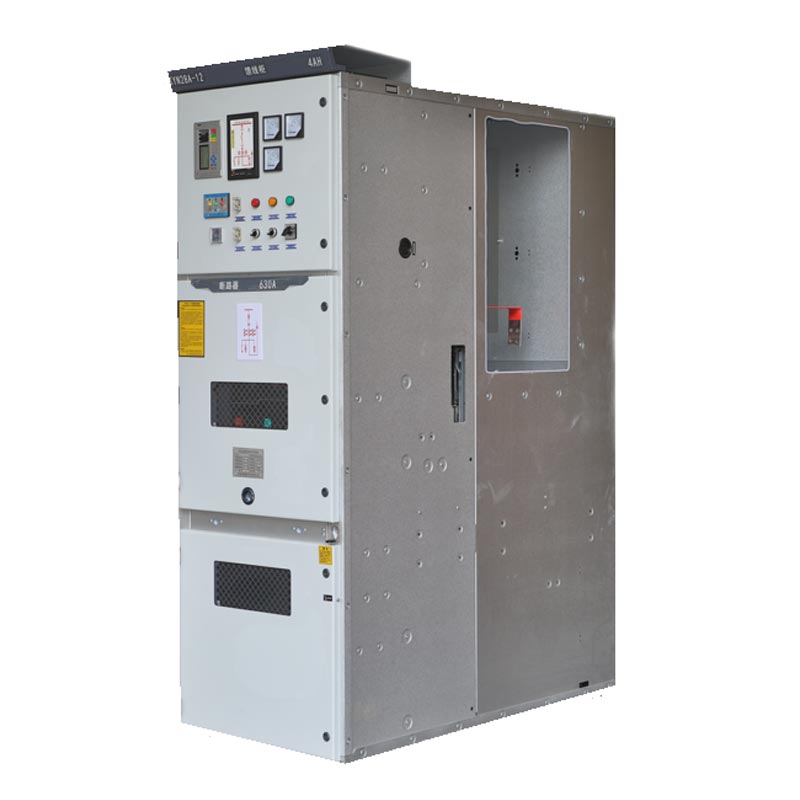

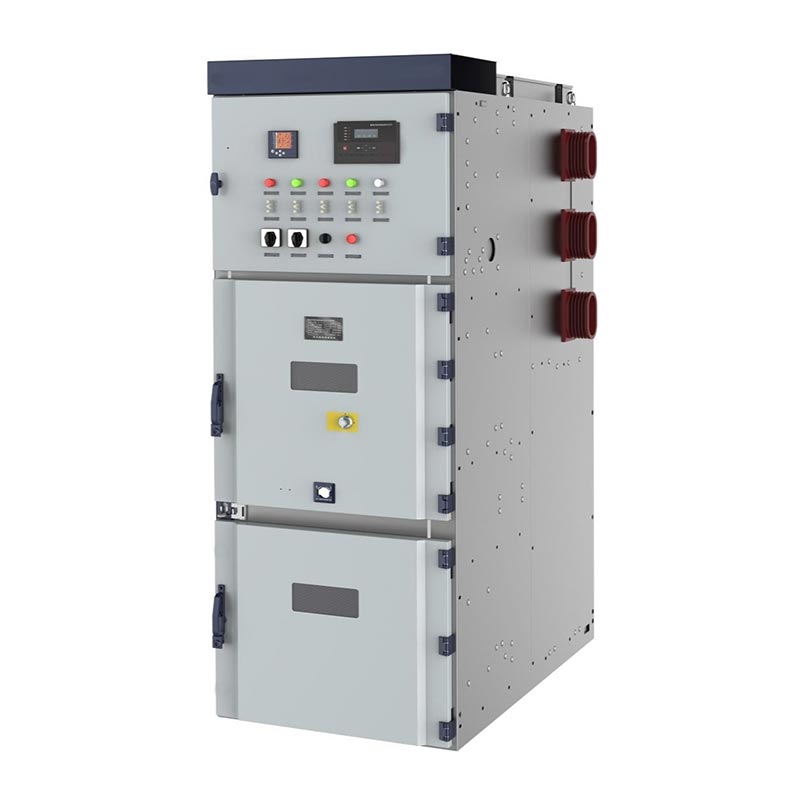

Usune Kyn28 Switchgear 24kV ایک انڈور میٹل پہنے ہوئے واپس لینے کے قابل میڈیم وولٹیج ویکیوم سوئچ گیئر ہے جس میں درجہ بندی ہے 13.8kV، 17.5kV، 20kV، اور 24kV کی مرکزی دھارے کی سطحوں پر محیط وولٹیجز۔ خاص طور پر تھری فیز AC 50/60Hz کے لیے ڈیزائن کیا گیا ہے۔ پاور سسٹم، اس کے بنیادی افعال موثر پاور ریسپشن اور درست تقسیم ہیں، جبکہ ریئل ٹائم کو بھی فعال کرتے ہیں۔ سرکٹ کنٹرول، فالٹ پروٹیکشن، اور آپریشنل اسٹیٹس مانیٹرنگ۔ Usune کے 14 سالوں سے ایک بینچ مارک پروڈکٹ کے طور پر میڈیم وولٹیج الیکٹریکل فیلڈ میں تجربہ، اس کا ڈیزائن پختہ ساخت اور جدید ٹیکنالوجی کو مربوط کرتا ہے، آپریشن اور دیکھ بھال میں آسانی کے ساتھ برقی کارکردگی کو متوازن کرنا، اور ضروری میڈیم وولٹیج کو مکمل طور پر پورا کرنا بجلی، صنعتی اور تعمیراتی شعبوں کی بجلی کی تقسیم کی ضروریات۔
کم وولٹیج سوئچ گیئر
میڈیم وولٹیج سوئچ گیئر
Kyn28 سوئچ گیئر 24kV متعدد مستند گھریلو اور بین الاقوامی تکنیکی معیارات پر سختی سے عمل کرتا ہے ڈیزائن، پیداوار، اور جانچ کے عمل میں تعمیل کو یقینی بنانے کے لیے۔ بنیادی معیارات میں شامل ہیں:
- قومی معیارات: GB3906-2006 "3.6-40.5kV AC میٹل سے منسلک سوئچ گیئر اور کنٹرول گیئر"، GB/T11022 "جنرل
ہائی وولٹیج سوئچ گیئر اور کنٹرول گیئر کے لیے تکنیکی تقاضے، DL/T404 "آرڈرنگ کے لیے تکنیکی شرائط
انڈور AC ہائی وولٹیج سوئچ گیئر"
- بین الاقوامی معیار: IEC62271-200 "AC میٹل سے منسلک سوئچ گیئر اور 1kV سے اوپر کی شرح شدہ وولٹیج کے ساتھ کنٹرول گیئر
اور 52kV سے نیچے"
1. درجہ حرارت: -15℃~40℃; نمی: روزانہ اوسط ≤95%، ماہانہ اوسط ≤90%
2. اونچائی ≤1000m، زلزلے کی شدت ≤8 ڈگری
3. corrosive اور آتش گیر گیسوں اور بار بار کمپن سے پاک؛ خصوصی آپریٹنگ حالات اپنی مرضی کے مطابق کیا جا سکتا ہے
مذاکرات پر.

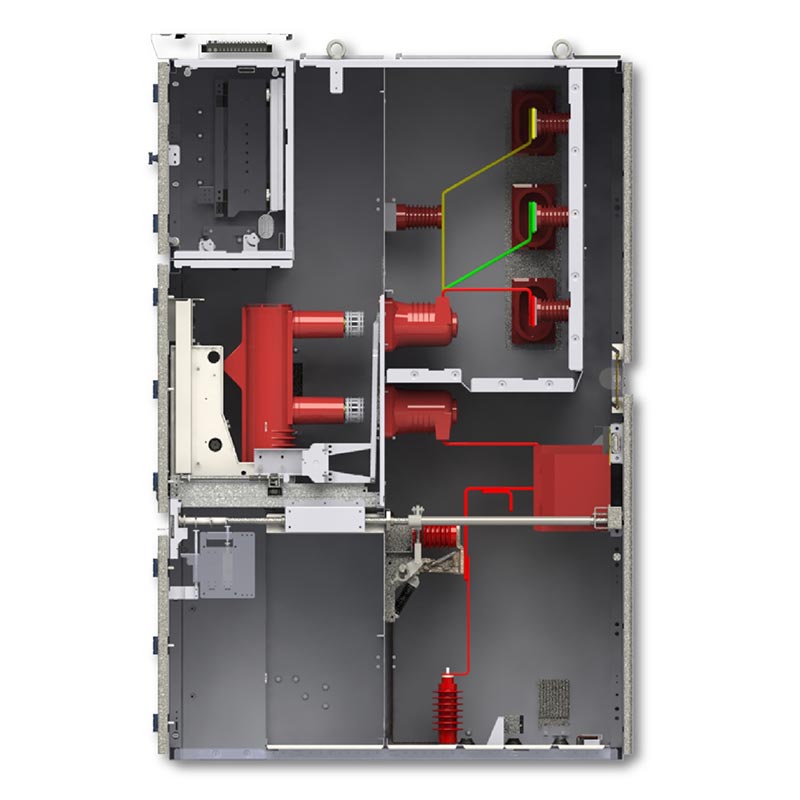

1. بکتر بند ڈھانچہ: آزادانہ طور پر تقسیم شدہ فنکشنل کمرے الیکٹرک آرکس کو الگ کرتے ہیں، حفاظت کو بڑھاتے ہیں۔
2. ہٹنے والا ہینڈ کارٹ: اجزاء کی تبدیلی اور دیکھ بھال کی سہولت فراہم کرتا ہے، اپ ٹائم کو کم کرتا ہے۔
3. ڈبل انٹرلاکنگ: غلط آپریشن کو ختم کرتے ہوئے پانچ پروف تحفظ فراہم کرتا ہے۔
4. ویکیوم آرک بجھانے والا: مضبوط قوس بجھانے کی صلاحیت، لمبی عمر، بار بار آپریشن کے لیے موزوں۔
5. پریشر ریلیف چینل: خرابی کی صورت میں دشاتمک دباؤ کی رہائی، ارد گرد کے سامان کی حفاظت۔
| پیرامیٹر کا زمرہ | بنیادی اشارے |
| شرح شدہ وولٹیج | 13.8kV، 17.5kV، 20kV، 24kV |
| شرح شدہ تعدد | 50Hz/60Hz |
| ریٹیڈ کرنٹ | 630A~3150A |
| شرح شدہ شارٹ سرکٹ بریک کرنٹ | 25kA~50kA |
| تحفظ کی سطح | IP4X (کیبنٹ)، IP2X (کمپارٹمنٹ کے درمیان) |
| آئٹم | یونٹ | پیرامیٹر | |
| شرح شدہ وولٹیج | kV | 24 | |
| شرح شدہ تعدد | ہرٹز | 50 | |
| سرکٹ بریکر کی شرح شدہ کرنٹ | A | 630، 1250، 1600، 2000، 2500، 3150، 4000 | |
| سوئچ کیبنٹ کی شرح شدہ کرنٹ | A | 630، 1250، 1600، 2000، 2500، 3150، 4000 | |
| شرح شدہ متحرک کرنٹ (4s) | کے اے | 16، 20، 25، 31.5، 40، 50 | |
| درجہ بندی مستحکم کرنٹ (چوٹی) | کے اے | 40، 50، 63، 80، 100، 125 | |
| شرح شدہ شارٹ سرکٹ بریک کرنٹ | کے اے | 16، 20، 25، 31.5، 40، 50 | |
| ریٹیڈ شارٹ سرکٹ کرنٹ بناتا ہے۔ | کے اے | 40، 50، 63، 80، 100، 125 | |
| 1 منٹ پاور فریکوئنسی وولٹیج کا مقابلہ کرتی ہے۔ | قطب قطب، قطب زمین | kV | 65 |
| الگ تھلگ فاصلے کے اس پار | kV | 79 | |
| وولٹیج کو برداشت کرنے والی بجلی کا تسلسل (چوٹی) | قطب قطب، قطب زمین | kV | 125 |
| الگ تھلگ فاصلے کے اس پار | kV | 145 | |
| تحفظ کی سطح | انکلوژر کے لیے IP4X، الگ تھلگ کمرے کے لیے IP2X اور سرکٹ بریکر روم کھلا ہے۔ | ||
| نوٹ: CT کی شارٹ سرکٹ کی گنجائش کو الگ سے سمجھا جانا چاہیے۔ | |||
کیس 1: جنوب مشرقی ایشیا کے ایک بڑے کیمیکل انڈسٹریل پارک میں بجلی کی تقسیم کا منصوبہ۔ Usune، ایک پیشہ ور کے طور پر مینوفیکچرر نے اس پارک کے لیے 82 سوئچ گیئر پینل فراہم کیے، جو بھاری بوجھ کے لیے موزوں ہیں، کارکردگی میں کوئی کمی نہیں 3 سال کے مسلسل آپریشن کے بعد، ایک مقامی معیار بن گیا۔
کیس 2: چین میں ایک سپر ہائی رائز کمرشل کمپلیکس میں بجلی کی تقسیم کا منصوبہ۔ 428 میٹر کے سپر پر لاگو کیا گیا۔ اونچی اونچی زیر زمین سب اسٹیشن، اس کا کمپیکٹ ڈیزائن اور اعلی تحفظ منسلک ماحول کے مطابق ہے، اس بات کو یقینی بناتا ہے 100,000 سے زیادہ لوگوں کے یومیہ بہاؤ کے لئے مستحکم بجلی کی فراہمی۔
1. پیشہ ورانہ طاقت: 14 سال گہری کاشت، آزاد تحقیق و ترقی اور حسب ضرورت پیداوار
صلاحیتیں
2. سخت کوالٹی کنٹرول: مکمل عمل کے معیار کا معائنہ، ہر آلہ مکمل ٹیسٹ رپورٹ کے ساتھ آتا ہے۔
3. موثر ڈیلیوری: معیاری آرڈرز 15-20 دنوں میں ڈیلیور کیے جاتے ہیں، جو فوری ضروریات کے مطابق ہوتے ہیں۔
4. حسب ضرورت خدمات: انفرادی ضروریات کو پورا کرنے کے لیے OEM، لوگو، اور پیرامیٹر حسب ضرورت کو سپورٹ کرتا ہے۔
5. فروخت کے بعد گارنٹی: 12 ماہ کی وارنٹی، فروخت کے بعد جواب اور 1-3 دن کے اندر ریزولوشن۔
Usune Kyn28 Switchgear 24kV، اپنی پختہ ٹیکنالوجی اور قابل اعتماد کارکردگی کے ساتھ، ترجیحی بن گیا ہے عالمی سطح پر درمیانے وولٹیج بجلی کی تقسیم کے لیے انتخاب۔ چین سپلائی چین کے فوائد کا فائدہ اٹھانا اور براہ راست فیکٹری کی فراہمی، Usune اپنے آپ کو ایک پیشہ ور صنعت کار اور قابل اعتماد سپلائر کے طور پر رکھتا ہے، عالمی طاقت کے بنیادی ڈھانچے کی ترقی.
