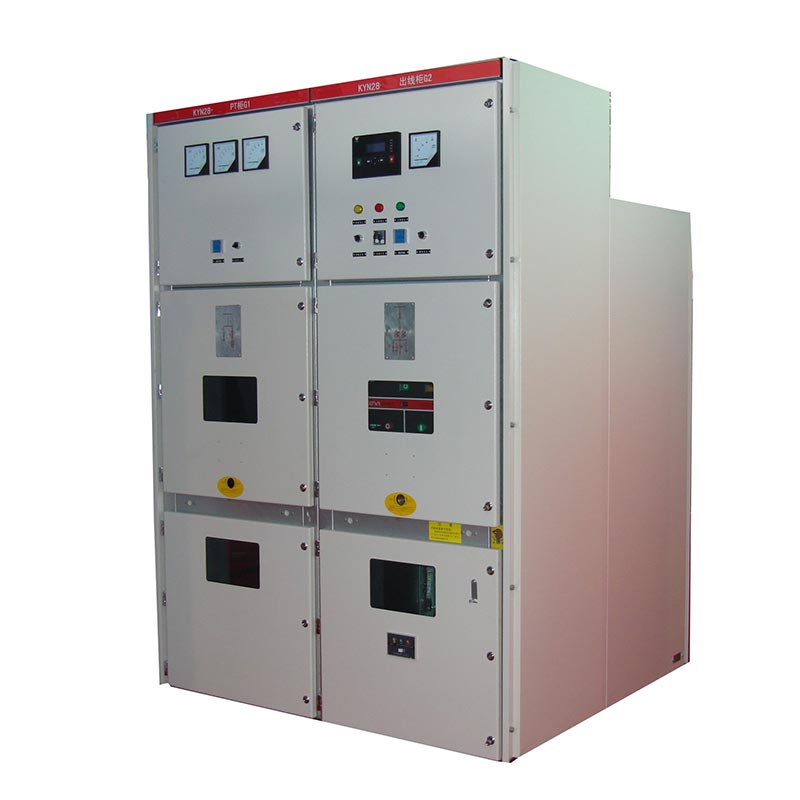

Usune Kyn28 Switchgear 20kV ایک انڈور تھری فیز AC میٹل سے منسلک سوئچ گیئر ہے، جو بنیادی طور پر 24kV پاور میں استعمال ہوتا ہے۔ نظام، برقی توانائی کے استقبال، تقسیم، کنٹرول، تحفظ، اور نگرانی کو فعال کرنا۔
پروڈکٹ آئی پی 4 ایکس پروٹیکشن ریٹنگ (کیبنٹ) کے ساتھ ہوا کی موصلیت + ہیٹ سکڑنے کے قابل/ایپوکسی کوٹنگ موصلیت کا استعمال کرتی ہے۔ اس کا کمپیکٹ ڈھانچہ اور اعلی موصلیت کی سطح اسے اندرونی بجلی کی تقسیم کے مختلف منظرناموں کے لیے موزوں بناتی ہے۔ ایک کے طور پر میڈیم وولٹیج پاور ڈسٹری بیوشن سلوشن جو ایک پیشہ ور چینی صنعت کار کی طرف سے تیار کیا گیا ہے، یہ پروڈکٹ، اس کے ساتھ مستحکم کارکردگی اور معیاری ڈیزائن، دنیا بھر کے صارفین کے لیے ایک قابل اعتماد اعلیٰ معیار کے سپلائر انتخاب بن گیا ہے۔ تمام بنیادی پیداوار ہماری اپنی فیکٹری میں مکمل ہوئی ہے۔
کم وولٹیج سوئچ گیئر
میڈیم وولٹیج سوئچ گیئر
| آئٹم | یونٹ | معیاری قدر |
| شرح شدہ وولٹیج (Ur) | kV | 24 |
| شرح شدہ تعدد | ہرٹز | 50/60 |
| شرح شدہ موجودہ (میں) | A | 630، 1250، 1600، 2000، 2500، 3150 |
| ریٹیڈ شارٹ ٹائم برداشت کرنٹ (4s) | کے اے | 25، 31.5 |
| شرح شدہ چوٹی موجودہ کا مقابلہ کر رہی ہے۔ | کے اے | 63، 80 |
| شرح شدہ شارٹ سرکٹ بریک کرنٹ | کے اے | 25، 31.5 |
| 1 منٹ پاور فریکوئنسی وولٹیج کا سامنا کرنا پڑتا ہے (فیز ٹو فیز/ فیز ٹو ارتھ) | kV | 65 |
| شرح شدہ لائٹننگ امپلس وولٹیج کا مقابلہ (چوٹی) | kV | 125 |
| تحفظ کی ڈگری | — | IP4X (کیبنٹ)، IP2X (کمپارٹمنٹ کا دروازہ کھلا) |
| موصلیت کا میڈیم | — | ہوا کی موصلیت + گرمی سکڑنے کے قابل/ایپوکسی کوٹنگ |
| قابل اطلاق معیارات | — | IEC 62271-200, GB 3906, DL/T 404 |

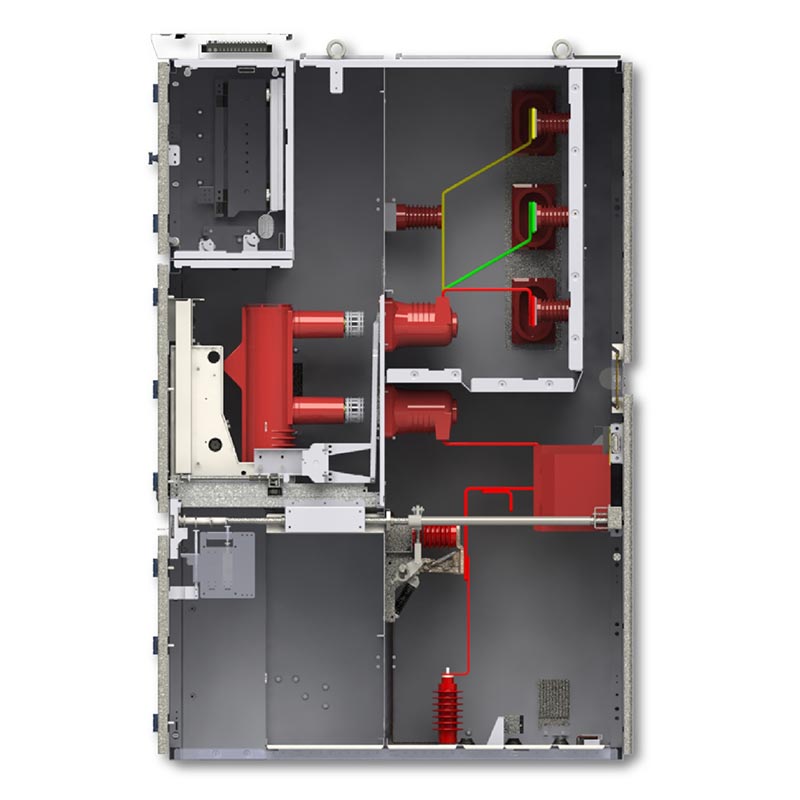

1. سرکٹ بریکر کمپارٹمنٹ: VS1/ZN63/VD4 قسم کی ویکیوم سرکٹ بریکر ٹرالیاں انسٹال کرتا ہے۔
2. بس بار کا کمپارٹمنٹ: مین بس بارز، برانچ بس بارز، اور انسولیٹروں کو ترتیب دیتا ہے۔
3. کیبل کمپارٹمنٹ: CTs، PTs، گراؤنڈنگ سوئچز، کیبل ٹرمینلز وغیرہ سے لیس۔
4. کنٹرول انسٹرومنٹ کمپارٹمنٹ: ریلے، پروٹیکشن ڈیوائسز، آلات، اور سیکنڈری سرکٹس انسٹال کرتا ہے۔
5. پریشر ریلیف چینل: آپریشنل سیفٹی کو بہتر بنانے کے لیے سب سے اوپر ایک آرک ریلیف ڈیوائس سے لیس ہے۔
1. غلطی کے پھیلاؤ اور باہمی مداخلت کو روکنے کے لیے تمام دھاتی تنہائی کا ڈھانچہ۔
2. حادثاتی طور پر کھلنے، بند ہونے یا انرجی میں داخل ہونے سے روکنے کے لیے پانچ پروف مکینیکل انٹر لاکنگ کو مکمل کریں۔
کمپارٹمنٹس
3. مرکز میں نصب ہٹنے والی ٹرالی، جو فرنٹ سائیڈ آپریشن اور دیکھ بھال کی اجازت دیتی ہے، مرمت کی سہولت فراہم کرتی ہے۔
4. Kyn28 سوئچ گیئر 20kV اعلی موصلیت کی سطح، مضبوط فالٹ مزاحمت، کمپیکٹ ڈھانچہ، اور اس کے لیے موزوں ہے
بجلی کی تقسیم کی مختلف اسکیمیں
5. مستحکم اور قابل اعتماد معیار کے ساتھ بین الاقوامی اور قومی معیارات پر پورا اترتا ہے۔
صنعتی پارک میں پاور ڈسٹری بیوشن اسٹیشن کا منصوبہ۔ ایک اہم صوبائی صنعتی پارک میں متعدد شامل ہیں۔ فیکٹری کی عمارتیں، دفتری عمارتیں، اور بجلی کی معاونت کی سہولتیں، جن کے لیے انتہائی اعلیٰ وشوسنییتا کی ضرورت ہوتی ہے۔ بجلی کی فراہمی میں حفاظت. پروجیکٹ نے 16 Usune Kyn28 Switchgear 20kV یونٹس کا انتخاب کیا، جس کا کرنٹ 1250A ہے اور 31.5kA کا شارٹ سرکٹ بریک کرنٹ۔
شروع ہونے کے بعد سے دو سال سے زیادہ عرصے تک، آلات مستحکم طریقے سے کام کر رہے ہیں، شارٹ سرکٹ کی خرابیوں کو تیزی سے صاف کرتے ہوئے بغیر کسی حفاظتی واقعہ کے۔ فرنٹ ماونٹڈ دیکھ بھال کا ڈھانچہ دیکھ بھال کی دشواری کو نمایاں طور پر کم کرتا ہے۔ اور ڈاون ٹائم، پارک کے آپریشنز اور مینٹیننس ڈپارٹمنٹ سے بہت زیادہ تعریف حاصل کرنا۔
A1: اس پروڈکٹ کا ریٹیڈ وولٹیج 24kV ہے اور یہ 50/60Hz تھری فیز AC پاور سسٹم کے ساتھ مطابقت رکھتا ہے۔ 3.6～12kV اور 24kV لیولز۔
A2: معیاری ترتیب میں VS1 (ZN63) قسم کی ویکیوم سرکٹ بریکر ٹرالی شامل ہے، اور اس کے ساتھ بھی مطابقت رکھتی ہے۔ صنعت کے معیاری سرکٹ بریکر جیسے VD4، جو مضبوط تبادلہ کی پیشکش کرتے ہیں۔
A3: ہاں۔ پروڈکٹ میں زیادہ سے زیادہ ریٹیڈ کرنٹ 3150A اور شارٹ سرکٹ بریک کرنٹ 31.5kA ہے، مضبوط برداشت کی صلاحیت کا مظاہرہ کرنا اور صنعتی میں اہم بوجھ کی بجلی کی تقسیم کی ضروریات کو پورا کرنا اور کان کنی کے ادارے، ڈیٹا سینٹرز، اونچی عمارتیں، اور اسی طرح کی دیگر ایپلی کیشنز۔
