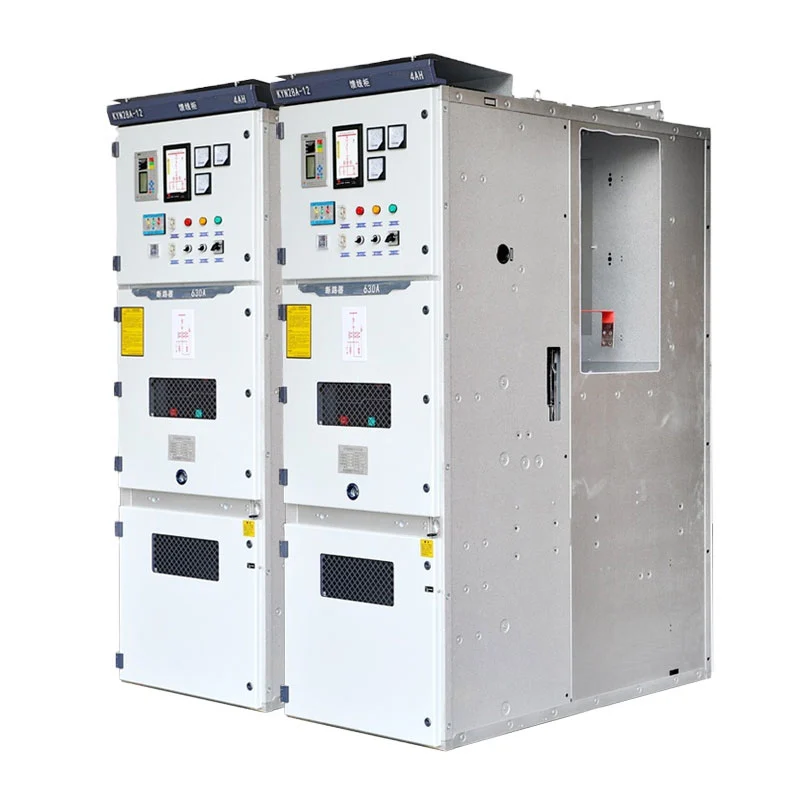

میڈیم وولٹیج Vcb پینل پاور پلانٹس، سب سٹیشنز، صنعتی سہولیات، کان کنی کے اداروں، تجارتی عمارتیں، اور دیگر انڈور میڈیم وولٹیج کی تقسیم کے منصوبے۔ Usune سامان تیار کرتا ہے۔ قابل اطلاق IEC اور GB معیارات کے مطابق اور ISO 9001، ISO 14001، اور ISO 45001 مینجمنٹ کے تحت کام کرتا ہے بین الاقوامی مارکیٹ کی ضروریات کے لیے دستیاب سی ای سرٹیفیکیشن کے ساتھ نظام۔
اس سوئچ گیئر کی اہم خصوصیت اس کا واپس لینے کے قابل ویکیوم سرکٹ بریکر کا انتظام ہے۔ مستقل کے بجائے کابینہ کے اندر سرکٹ بریکر کو ٹھیک کرتے ہوئے، بریکر کو حرکت پذیر ٹرالی پر نصب کیا جاتا ہے جسے منتقل کیا جا سکتا ہے۔ آپریٹنگ طریقہ کار کے مطابق سروس، ٹیسٹ، اور الگ تھلگ پوزیشنوں کے درمیان۔
یہ ڈیزائن معائنہ، تبدیلی اور خرابیوں کا سراغ لگانے کے دوران عملی فوائد فراہم کرتا ہے۔ سرکٹ بریکر ٹرالیاں، پی ٹی ٹرالیاں، اور الگ تھلگ ٹرالیوں کو برقی اسکیم کے مطابق ترتیب دیا جا سکتا ہے، جبکہ واپس لینے کے قابل ڈھانچہ دیکھ بھال کے عملے کو ختم کیے بغیر متعلقہ سامان تک رسائی کی اجازت دیتا ہے۔ مکمل کابینہ.
سب سٹیشنوں اور صنعتی تقسیم کے نظام کے لیے جہاں منصوبہ بند دیکھ بھال اور آلات کی تبدیلی کی ضرورت ہے۔ مؤثر طریقے سے مکمل، واپس لینے کے قابل ڈیزائن سروس کے کاموں کو آسان بنا سکتا ہے اور اس کے لیے درکار وقت کو کم کر سکتا ہے۔ سامان کی مداخلت.

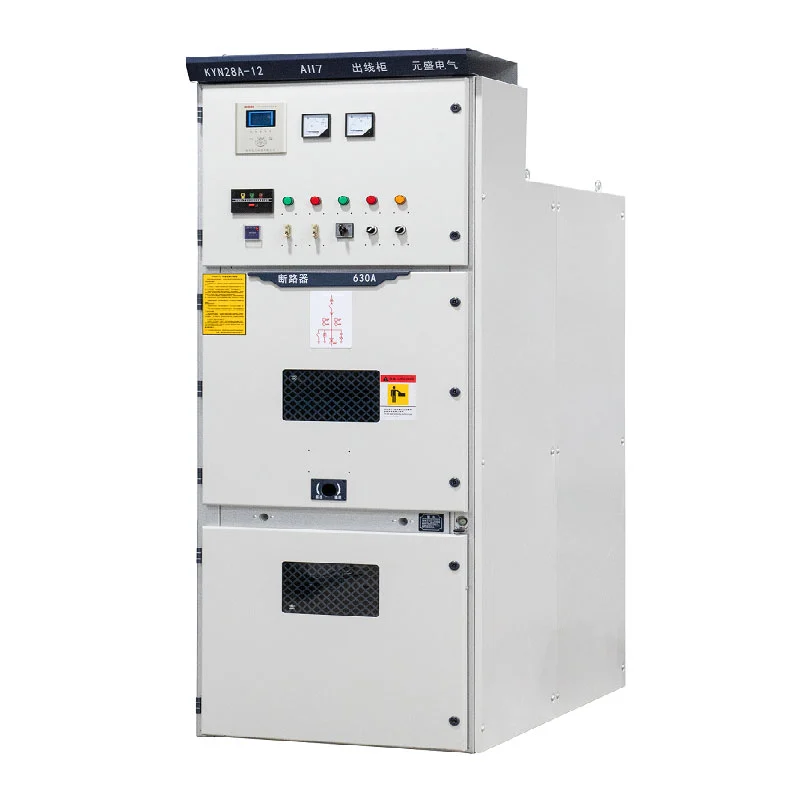

درمیانے وولٹیج سوئچ گیئر کے لیے محفوظ آپریشن ایک اہم خریداری پر غور ہے کیونکہ سوئچنگ کی غلط ترتیب سنگین برقی خطرات پیدا کر سکتے ہیں. KYN28 سیریز میں مکینیکل فائیو پروف انٹر لاک سسٹم شامل ہے۔ غلط آپریٹنگ طریقہ کار کو محدود کرنے کے لیے ڈیزائن کیا گیا ہے۔
انٹر لاک ڈھانچہ سرکٹ بریکر کے غلط کام کو روکتا ہے، ٹرالی کو کھینچنے یا نیچے دھکیلنے سے روکتا ہے۔ لوڈ، ارتھنگ سوئچ کو بند ہونے سے روکتا ہے جب سرکٹ کو متحرک کیا جاتا ہے، سرکٹ کو ہونے سے روکتا ہے ارتھنگ سوئچ کے بند ہونے کے دوران توانائی پیدا ہوتی ہے، اور عملے کو حادثاتی طور پر لائیو کمپارٹمنٹ میں داخل ہونے سے روکتی ہے۔
یہ مکینیکل انٹر لاکنگ انتظام سوئچنگ کے دوران ایک اضافی جسمانی حفاظتی رکاوٹ فراہم کرتا ہے۔ دیکھ بھال کے آپریشنز، آپریٹرز کو درست آپریٹنگ ترتیب کی پیروی کرنے میں مدد کرتے ہیں۔

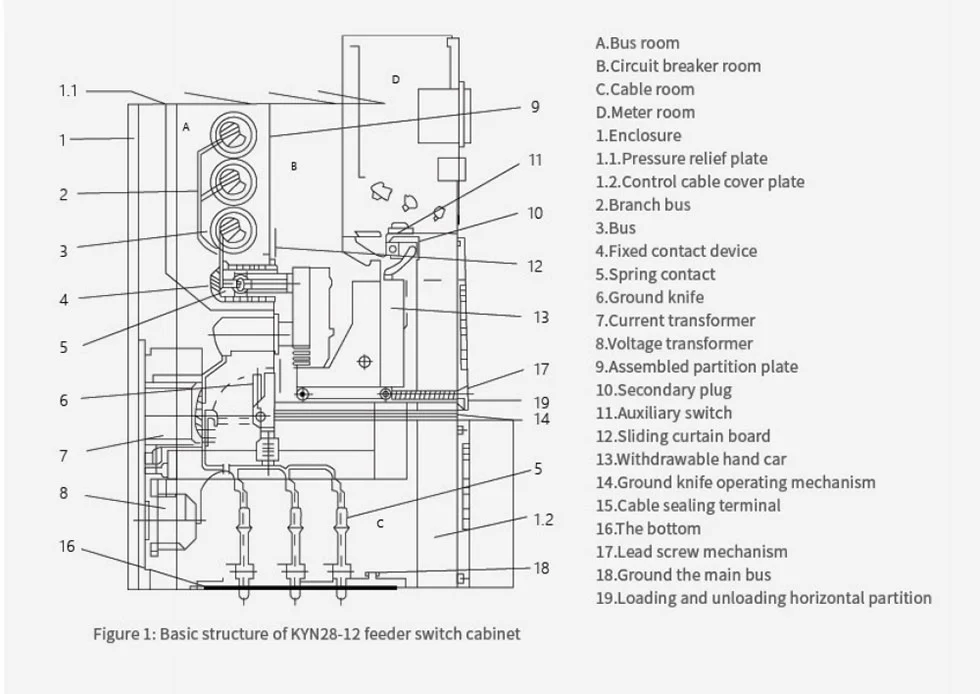

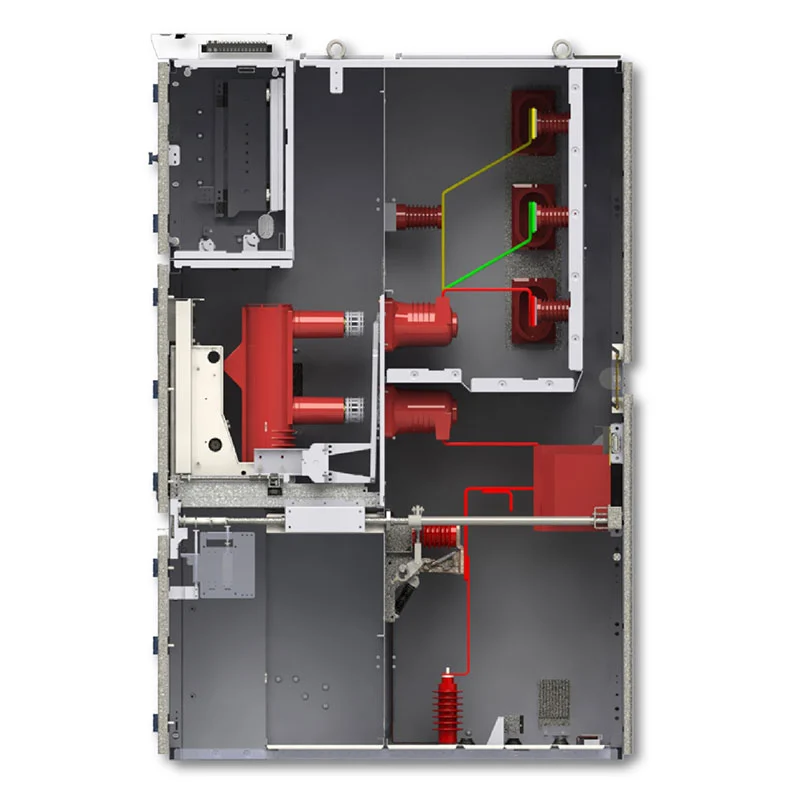

میڈیم وولٹیج Vcb پینل دھات کی تقسیم شدہ اندرونی ساخت کو اپناتا ہے جو مرکزی برقی کو الگ کرتا ہے۔ حصے بریکر کمپارٹمنٹ، بس بار کمپارٹمنٹ، کیبل کمپارٹمنٹ، انسٹرومنٹ اور کنٹرول ٹوکری، اور پریشر ریلیف سیکشن کو آزادانہ طور پر ترتیب دیا گیا ہے۔
یہ compartmentalized تعمیر ایک اندرونی خرابی کے پھیلاؤ کو محدود کرنے میں مدد کرتا ہے اور مختلف کو الگ کرتا ہے۔ معائنہ اور دیکھ بھال کے دوران بجلی کے اجزاء۔ یہ اندرونی برقی ترتیب کو بھی آسان بناتا ہے۔ آپریٹرز اور دیکھ بھال کے عملے کو سمجھنے کے لیے۔
اوپر سے لگے ہوئے پریشر ریلیف فلیپس اندرونی ہونے کی صورت میں دباؤ کو جاری کرنے کے لیے ایک کنٹرول شدہ راستہ فراہم کرتے ہیں۔ آرک فالٹ، اہلکاروں اور آس پاس کے آلات پر فالٹ پریشر کے ممکنہ اثرات کو کم کرنے میں مدد کرتا ہے۔
کیبنٹ کو فرنٹ سائیڈ آپریشن اور دیکھ بھال کے لیے ڈیزائن کیا گیا ہے، جو اس وقت قیمتی ہو سکتا ہے جب برقی کمرے میں پیچھے تک محدود رسائی۔ آپریٹرز کے سامنے سے معمول کی تبدیلی اور دیکھ بھال کے طریقہ کار انجام دے سکتے ہیں۔ منظور شدہ آپریٹنگ ترتیب کے مطابق سامان۔
سامنے تک رسائی کا انتظام آلات کے کمرے کی منصوبہ بندی کو آسان بنانے میں بھی مدد کرتا ہے اور اس کے پیچھے درکار جگہ کو کم کر سکتا ہے۔ معمول کی بحالی کی سرگرمیوں کے لئے کابینہ. ایک بلٹ ان کنڈینسیشن ہیٹر مرطوب ماحول کے لیے ترتیب دیا جا سکتا ہے۔ کابینہ کے اندر کنڈینسیشن سے متعلقہ خطرات کو کم کرنے میں مدد کرنے کے لیے۔
مختلف میڈیم وولٹیج ڈسٹری بیوشن سسٹم کو کابینہ کے مختلف افعال کی ضرورت ہوتی ہے۔ سامان کے طور پر ترتیب دیا جا سکتا ہے اپ اسٹریم نیٹ ورک سے بجلی حاصل کرنے کے لیے آنے والی کابینہ، فیڈر کی فراہمی کے لیے باہر جانے والی کابینہ یا موٹرز، پی ٹی اور وولٹیج کی پیمائش کی کابینہ، میٹرنگ کیبنٹ، بس سیکشنلائزر کیبنٹ، یا الگ تھلگ کابینہ
یہ کنفیگریشن لچک EPC ٹھیکیداروں، الیکٹریکل سسٹم انٹیگریٹرز، اور صنعتی صارفین کو ترقی دینے کی اجازت دیتی ہے۔ ایک جیسی کابینہ کو اپنانے کے بجائے پروجیکٹ کے سنگل لائن ڈایاگرام کے مطابق سوئچ گیئر لائن اپ ہر درخواست کے لیے انتظام
پاور پلانٹس کو بجلی حاصل کرنے، تقسیم کرنے اور کنٹرول کرنے کے لیے درمیانے وولٹیج کے قابل اعتماد آلات کی ضرورت ہوتی ہے۔ معاون اور تقسیم کے نظام کے اندر واپس لینے کے قابل VCB انتظام اس کے لیے ایک عملی حل فراہم کرتا ہے۔ سرکٹ پروٹیکشن اور سوئچنگ جب مینٹیننس ٹیموں کو بریکر ٹرالی کو ہٹانے یا تبدیل کرنے کی اجازت دیتا ہے جب کی ضرورت ہے
سب سٹیشنوں میں، سوئچ گیئر کو آنے والے فیڈرز، آؤٹ گوئنگ سرکٹس، بس سیکشنلائزنگ، وولٹیج کے لیے ترتیب دیا جا سکتا ہے۔ پیمائش، اور تقسیم کے دیگر افعال۔ کمپارٹمنٹ کا ڈھانچہ اور پانچ پروف انٹر لاکنگ سسٹم مدد کرتا ہے۔ محفوظ سوئچنگ اور دیکھ بھال کے طریقہ کار کی حمایت کریں۔
فیکٹریاں اور صنعتی سہولیات اکثر ایک سے زیادہ موٹریں، ٹرانسفارمرز، پروڈکشن لائنز، اور معاون کام کرتی ہیں۔ بجلی کے نظام. سامان مختلف فیڈر اور موٹر تحفظ کی ضروریات کے لئے ترتیب دیا جا سکتا ہے، سینٹرلائزڈ میڈیم وولٹیج سوئچنگ اور پلانٹ کے اندر تقسیم فراہم کرنا۔
کان کنی کی سہولیات کو موٹروں، پمپوں، وینٹیلیشن سسٹمز، پروسیسنگ کے لیے قابل اعتماد برقی تقسیم درکار ہوتی ہے۔ سامان، اور معاون بوجھ. دھاتی پوش تعمیر اور واپس لینے کے قابل سرکٹ بریکر کا انتظام فراہم کرتا ہے a انڈور میڈیم وولٹیج ڈسٹری بیوشن سسٹم کے لیے عملی ترتیب۔
بڑی تجارتی عمارتوں اور بلند و بالا سہولیات کو درمیانے وولٹیج کی آمد اور تقسیم کے آلات کی ضرورت ہو سکتی ہے وقف شدہ برقی کمروں کے اندر۔ فرنٹ سائیڈ آپریشن اور دیکھ بھال آلات کے کمرے کی منصوبہ بندی کو آسان بنانے میں مدد کر سکتی ہے۔ جہاں تنصیب کی جگہ محدود ہے۔
میڈیم وولٹیج Vcb پینل درمیانے وولٹیج کی تقسیم کی مختلف ضروریات کے لیے دستیاب ہے۔ اہم تکنیکی پیرامیٹرز میں شامل ہیں:
| آئٹم | تفصیلات |
| شرح شدہ وولٹیج | 3.6kV، 7.2kV، 12kV |
| شرح شدہ تعدد | 50Hz/60Hz |
| ریٹیڈ کرنٹ | 630A، 1250A، 1600A، 2000A، 2500A، 3150A |
| شرح شدہ شارٹ سرکٹ بریک کرنٹ | 25kA، 31.5kA، 40kA، 50kA |
| ریٹیڈ شارٹ ٹائم اسٹینڈ کرنٹ | 25kA/3s، 31.5kA/3s، 40kA/3s، 50kA/3s |
| تحفظ کی ڈگری | IP4X بیرونی دیوار، IP2X اندرونی کمپارٹمنٹ |
| محیطی درجہ حرارت | -15°C سے +40°C |
| اونچائی | ≤1000m، زیادہ اونچائی کے لیے ڈیریٹڈ |
| تنصیب | انڈور |
اصل ریٹیڈ وولٹیج، کرنٹ، شارٹ سرکٹ کی گنجائش، کابینہ کا انتظام، اور دیگر تکنیکی پیرامیٹرز پروجیکٹ سنگل لائن ڈایاگرام اور کسٹمر کی تفصیلات کے مطابق تصدیق کی جائے۔
یہ سامان اندرونی تنصیب کے لیے ڈیزائن کیا گیا ہے جس کے محیط درجہ حرارت کی حد -15°C سے +40°C ہے۔ روزانہ اوسط رشتہ دار نمی 95% سے زیادہ نہیں ہونی چاہیے، جبکہ ماہانہ اوسط 90% سے زیادہ نہیں ہونی چاہیے۔
تنصیب کا ماحول دھماکہ خیز یا corrosive گیسوں، conductive دھول، اور شدید کمپن سے پاک ہونا چاہئے. معیاری سروس کی شرائط سے باہر کی تنصیبات کے لیے، تکنیکی تقاضوں کی تصدیق Usune سے ہونی چاہیے۔ پیداوار سے پہلے تاکہ مناسب ترتیب کا اندازہ کیا جاسکے۔
Usune کو برقی آلات کے شعبے میں 14 سال سے زیادہ کا تجربہ ہے اور وہ ایک تجربہ کار R&D ٹیم کو برقرار رکھتا ہے۔ منصوبے کی مخصوص ضروریات کے مطابق سازوسامان کی ترتیب تیار کرنے کے قابل۔

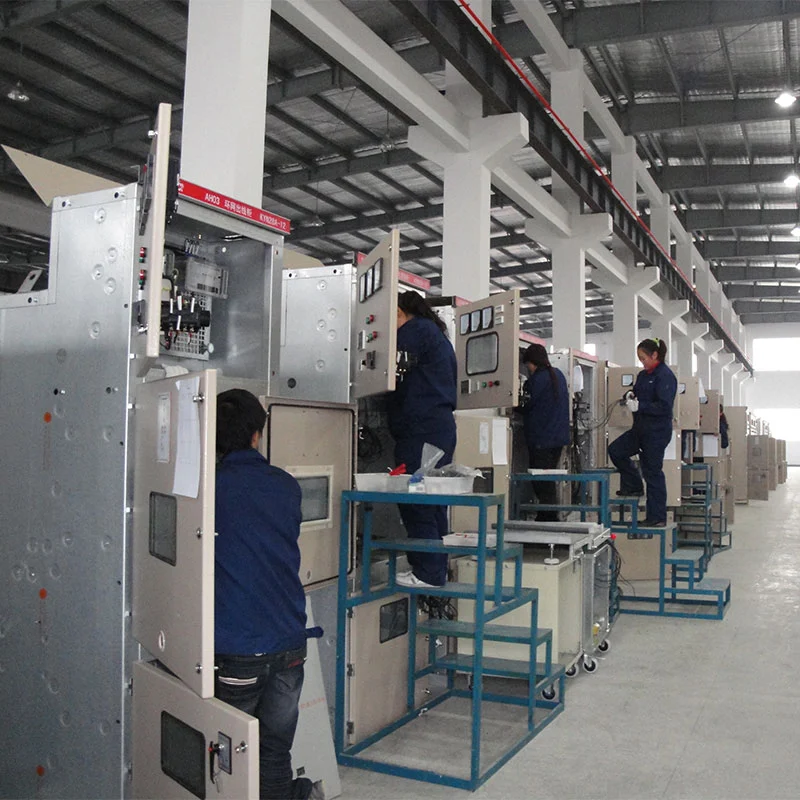

کوالٹی کنٹرول اجزاء، اسمبلی، برقی کارکردگی، اور تیار شدہ مصنوعات کا احاطہ کرتا ہے۔ معمول کے ٹیسٹ ہیں۔ مصنوعات کی کارکردگی کی تصدیق کرنے اور سوئچ گیئر کی فراہمی کو یقینی بنانے کے لیے سامان فیکٹری سے نکلنے سے پہلے کیا جاتا ہے۔ متفقہ تکنیکی ضروریات کو پورا کرتا ہے۔
مختلف منصوبوں کو مختلف موجودہ درجہ بندیوں، کابینہ کے امتزاج، تحفظ کے انتظامات، اور کنٹرول کی ضرورت ہو سکتی ہے۔ افعال Usune گاہک کے سنگل لائن ڈایاگرام کی بنیاد پر انجینئرنگ کمیونیکیشن اور کنفیگریشن سپورٹ فراہم کرتا ہے۔ اور تکنیکی وضاحتیں.
معیاری ترتیب کے لیے، Usune تصدیق کے بعد تقریباً 15-20 دنوں کی پیداواری مدت فراہم کر سکتا ہے اور ادائیگی، ترتیب اور آرڈر کی مقدار کے لحاظ سے اصل لیڈ ٹائم کے ساتھ۔
Usune پروڈکٹ ٹیسٹ رپورٹس اور متعلقہ تکنیکی دستاویزات کو برقرار رکھتا ہے تاکہ گاہک کے معائنہ، پروجیکٹ کو سپورٹ کیا جا سکے۔ منظوری، اور سپلائر کی اہلیت کے طریقہ کار۔
آلات کو کاس اسپیس راکٹ لانچ پروجیکٹ کے لیے حوالہ دیا گیا ہے، جہاں درمیانی وولٹیج برقی خصوصی ایرو اسپیس انفراسٹرکچر کے لیے تقسیم کا سامان درکار تھا۔
راکٹ لانچ کی سہولیات میں اہم برقی بوجھ اور معاون نظام ہوتے ہیں جن کے لیے قابل اعتماد طاقت کی ضرورت ہوتی ہے۔ تقسیم اور کنٹرول شدہ سوئچنگ کے طریقہ کار۔ اس قسم کے پروجیکٹ میں، سوئچ گیئر کنفیگریشن کی ضرورت ہے۔ نہ صرف برقی صلاحیت پر غور کریں بلکہ آپریشنل سیفٹی، فالٹ آئسولیشن، دیکھ بھال تک رسائی اور بجلی کی تقسیم کے مجموعی نظام کے اندر آلات کا انضمام۔
واپس لینے کے قابل ویکیوم سرکٹ بریکر ڈھانچہ اور پانچ پروف مکینیکل انٹر لاکنگ سسٹم ایک مناسب فراہم کرتا ہے۔ کنٹرول سوئچنگ اور دیکھ بھال کے کاموں کے لیے ترتیب۔ مزید کابینہ کا ڈھانچہ بریکر، بس بار، کیبل، اور کنٹرول سیکشنز کے درمیان علیحدگی کی حمایت کرتا ہے۔
پراجیکٹ کا حوالہ Usune کی میڈیم وولٹیج سوئچ گیئر ٹیکنالوجی کے خصوصی پر لاگو ہونے کو ظاہر کرتا ہے۔ بنیادی ڈھانچہ جہاں بجلی کی تقسیم کی وشوسنییتا اور آپریشنل حفاظت اہم انجینئرنگ ہیں۔ تحفظات
پروڈکٹ کو درمیانے وولٹیج سوئچ گیئر کے لیے قابل اطلاق IEC اور GB کی ضروریات کے حوالے سے تیار کیا گیا ہے۔ بجلی کا سامان Usune ISO 9001 کوالٹی مینجمنٹ سسٹم، ISO 14001 ماحولیاتی کے مطابق کام کرتا ہے مینجمنٹ سسٹم، اور ISO 45001 پیشہ ورانہ صحت اور سیفٹی مینجمنٹ سسٹم۔
یہ پروڈکٹ قابل اطلاق بین الاقوامی منڈیوں کے لیے CE سرٹیفیکیشن کے ساتھ بھی دستیاب ہے۔ ٹیسٹ رپورٹس اور تکنیکی دستاویزات منصوبے اور کسٹمر کی ضروریات کے مطابق فراہم کی جا سکتی ہیں۔
معیاری ترتیب 3.6kV، 7.2kV، اور 12kV ایپلی کیشنز پر محیط ہے۔ ایک مخصوص منصوبے کے لیے، شرح شدہ وولٹیج اور بجلی کے نظام کی ضروریات کے مطابق موصلیت کے پیرامیٹرز کی تصدیق کی جانی چاہئے۔

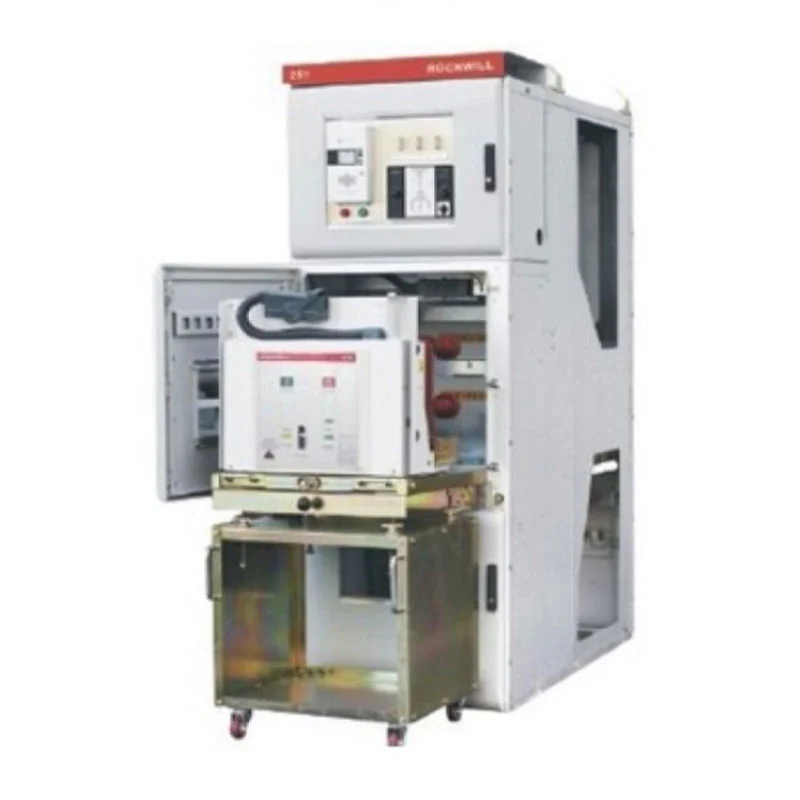

واپس لینے کے قابل ٹرالی ویکیوم سرکٹ بریکر کو آپریٹنگ اور الگ تھلگ پوزیشنوں کے درمیان منتقل کرنے کی اجازت دیتی ہے۔ یہ معائنہ، جانچ، تبدیلی، اور دیکھ بھال کو مستقل طور پر طے شدہ بریکر سے زیادہ آسان بناتا ہے انتظام
فائیو پروف سسٹم ایک مکینیکل سیفٹی انٹر لاک ہے جو غلط آپریٹنگ سیکوینسز کو روکنے کے لیے ڈیزائن کیا گیا ہے۔ یہ مدد کرتا ہے۔ بریکر کے غلط آپریشن کو روکیں، بوجھ کے نیچے ٹرالی کی نقل و حرکت، ارتھنگ سوئچ کا غلط آپریشن، توانائی پیدا کرنا ارتھڈ سرکٹ، اور توانائی بخش کمپارٹمنٹس تک حادثاتی رسائی۔
جی ہاں سوئچ گیئر کو آنے والے، جانے والے، پی ٹی، میٹرنگ، بس سیکشنلائزر، یا آئسولیشن کیبنٹ کے طور پر ترتیب دیا جا سکتا ہے۔ پروجیکٹ کی برقی ترتیب کے مطابق۔
جی ہاں Usune OEM کی ضروریات کو سپورٹ کرتا ہے جیسے کہ گاہک کے لوگو، کمپنی کے نام، اور پروجیکٹ کے لیے مخصوص کنفیگریشنز، تکنیکی اور پیداوار کی تصدیق سے مشروط۔
معیاری ترتیب کے لیے، عام پیداوار کی مدت ادائیگی اور تکنیکی کے بعد تقریباً 15-20 دن ہوتی ہے۔ تصدیق اصل لیڈ ٹائم پروڈکٹ کی ترتیب، مقدار اور پروجیکٹ کی ضروریات پر منحصر ہے۔
Usune حتمی اسمبلی کے ذریعے اجزاء سے معیار کا معائنہ کرتا ہے اور شپمنٹ سے پہلے معمول کے ٹیسٹ کرتا ہے۔ متعلقہ ٹیسٹ رپورٹس کسٹمر اور پروجیکٹ کی ضروریات کے مطابق فراہم کی جا سکتی ہیں۔
معیاری وارنٹی کی مدت شپنگ کی تاریخ سے 12 ماہ ہے، جو کہ منظور شدہ فروخت اور تکنیکی کے تابع ہے۔ حالات
اگر آپ پاور پلانٹ، سب سٹیشن، صنعتی سہولت، کان کنی کے منصوبے کے لیے میڈیم وولٹیج Vcb پینل کی خریداری کر رہے ہیں، تجارتی عمارت، یا خصوصی انفراسٹرکچر پروجیکٹ، Usune آپ کی بنیاد پر کنفیگریشن سپورٹ فراہم کر سکتا ہے۔ بجلی کی ضروریات.
اپنا سنگل لائن ڈایاگرام، ریٹیڈ وولٹیج، ریٹیڈ کرنٹ، شارٹ سرکٹ لیول، کیبنٹ کی مقدار، اور درکار بھیجیں۔ تکنیکی تشخیص اور کوٹیشن کے لیے Usune کو کام کرتا ہے۔
