میڈیم وولٹیج دراز کی قسم کا پینل بجلی کی وصولی، فیڈر کی تقسیم، وولٹیج کی پیمائش، میٹرنگ، کو سپورٹ کرتا ہے۔ بس سیکشننگ، اور تنہائی کے افعال۔ Usune انجینئرنگ پر مبنی ترتیب کے ساتھ سامان فراہم کرتا ہے۔ آئی ایس او 9001، آئی ایس او 14001، اور آئی ایس او 45001 مینجمنٹ سسٹم کے تحت کام کرتا ہے اور اس کے مطابق ڈیزائن کردہ مصنوعات کے ساتھ قابل اطلاق IEC اور GB معیارات اور CE سرٹیفیکیشن متعلقہ مارکیٹوں کے لیے دستیاب ہے۔
بڑے برقی منصوبوں میں اکثر ایک ہی ڈسٹری بیوشن لائن کے بجائے متعدد آزاد پاور سرکٹس ہوتے ہیں۔ آنے والی بجلی، ٹرانسفارمر فیڈرز، موٹر سرکٹس، میٹرنگ سرکٹس، اور معاون بوجھ سب کی ضرورت ہو سکتی ہے مختلف برقی افعال.
KYN28 میڈیم وولٹیج ڈراور ٹائپ پینل ان فنکشنز کو ایک کے اندر الگ الگ کابینہ کے طور پر ترتیب دینے کی اجازت دیتا ہے۔ مربوط لائن اپ. اس سے پروجیکٹ کے سنگل لائن ڈایاگرام کے ارد گرد تقسیم کا نظام بنانا ممکن ہو جاتا ہے۔ ہر سرکٹ کے لیے یکساں کیبنٹ کنفیگریشن استعمال کرنے کے بجائے۔
پروکیورمنٹ ٹیموں کے لیے، یہ ماڈیولر فن تعمیر سامان کی تفصیلات کو آسان بنا سکتا ہے کیونکہ کابینہ کے افعال حقیقی برقی نیٹ ورک کے مطابق بیان کیا جائے۔ یہ مجموعی لائن اپ کے مطابق منصوبہ بندی کرنے کی بھی اجازت دیتا ہے۔ فیڈرز کی تعداد، موجودہ ضروریات، تحفظ کے انتظامات، اور مستقبل کی تقسیم کی ضروریات۔
میڈیم وولٹیج ڈسٹری بیوشن سسٹم کی ترتیب ہر سرکٹ کے کام پر بہت زیادہ انحصار کرتی ہے۔ ایک آنے والے سرکٹ کو اپ اسٹریم سورس سے برقی طاقت ملتی ہے، جبکہ باہر جانے والے سرکٹس کو بجلی کی تقسیم ہوتی ہے ٹرانسفارمرز، موٹرز، پیداواری سامان، یا دیگر بوجھ۔
Usune KYN28 سیریز کو آنے والی کابینہ، باہر جانے والی کابینہ، PT اور وولٹیج کی پیمائش کی الماریاں کے ساتھ ترتیب دے سکتا ہے، میٹرنگ کیبنٹ، بس سیکشنلائزر کیبنٹ، اور آئسولیشن کیبنٹ۔ ہر کابینہ کی قسم میں ضم کیا جا سکتا ہے پروجیکٹ کے الیکٹریکل فن تعمیر کے مطابق مجموعی طور پر سوئچ گیئر لائن اپ۔
یہ سرکٹ پر مبنی نقطہ نظر خاص طور پر EPC پروجیکٹس کے لیے مفید ہے جہاں سوئچ گیئر کی تفصیلات لازمی ہیں۔ منظور شدہ برقی ڈرائنگ کے ساتھ قریب سے مطابقت رکھتا ہے۔
بجلی کی تقسیم کے تقاضے بدل سکتے ہیں کیونکہ فیکٹریاں پھیلتی ہیں، پیداواری لائنیں شامل ہوتی ہیں، یا بنیادی ڈھانچہ صلاحیت بڑھ جاتی ہے. ایک سوئچ گیئر لائن اپ جس کی منصوبہ بندی صرف ابتدائی برقی بوجھ کے لیے کی گئی ہے مشکل ہو سکتی ہے۔ جب اضافی فیڈرز کی ضرورت ہو تو ترمیم کریں۔
KYN28 سیریز کا ماڈیولر انتظام ایک کے اندر مختلف سرکٹس کو منظم کرنے کے لیے زیادہ لچک فراہم کرتا ہے۔ درمیانے وولٹیج کی تقسیم کا نظام منصوبے کی منصوبہ بندی کے دوران، گاہک مناسب پوزیشنیں محفوظ کر سکتے ہیں یا وضاحت کر سکتے ہیں۔ متوقع مستقبل کی ضروریات کے مطابق اضافی فعال کابینہ۔
یہ نقطہ نظر سوئچ گیئر کے نظام کو منصوبے کے طویل مدتی بجلی کے حصے کے طور پر سمجھا جانے کی اجازت دیتا ہے۔ فن تعمیر کے بجائے صرف سامان کے انفرادی ٹکڑے کے طور پر۔
درمیانے وولٹیج کے آلات کی جسمانی ترتیب بجلی کے کمرے کے ڈیزائن کے لیے ایک اہم غور و فکر ہے۔ دستیاب تنصیب کے علاقے میں فٹ ہونے کے دوران آلات کو کافی آپریٹنگ رسائی فراہم کرنے کی ضرورت ہے۔
KYN28 میڈیم وولٹیج دراز کی قسم کا پینل سامنے کی طرف آپریشن اور دیکھ بھال کے ساتھ دھات سے منسلک ڈھانچہ استعمال کرتا ہے۔ بریکر، بس بار، کیبل، اور کنٹرول سیکشنز کو آزاد کمپارٹمنٹس کے طور پر ترتیب دیا گیا ہے، جو واضح طور پر تخلیق کرتا ہے۔ منظم کابینہ کا ڈھانچہ۔
الیکٹریکل روم کے ڈیزائنرز کے لیے، یہ ترتیب مزید پیش قیاسی سازوسامان کی ترتیب کو قائم کرنے میں مدد کرتی ہے اور سوئچ گیئر لائن اپ دستیاب کمرے کے طول و عرض اور کیبل کنکشن کی ضروریات کے ارد گرد منصوبہ بندی کی جائے گی.
ایک سے زیادہ فیڈرز پر مشتمل تقسیم کے نظام میں، دیکھ بھال کی ضروریات انفرادی سرکٹس کے درمیان مختلف ہو سکتی ہیں۔ ایک سرکٹ پر غلطی یا منصوبہ بند معائنہ کا انتظام الیکٹریکل آپریٹنگ طریقہ کار کے مطابق کیا جانا چاہیے۔ غیر متعلقہ حصوں کو غیر ضروری طور پر پریشان کیے بغیر۔
واپس لینے کے قابل فنکشنل یونٹ متعلقہ سامان کو معائنہ کے لیے الگ تھلگ مقام پر منتقل کرنے کی اجازت دیتا ہے، جانچ، یا متبادل۔ مکینیکل انٹر لاکنگ سسٹم آپریٹنگ ترتیب کو کنٹرول کرتا ہے اور روکنے میں مدد کرتا ہے۔ غلط سوئچنگ اعمال.
یہ سامان کو تقسیم کے نظام کے لیے موزوں بناتا ہے جہاں انفرادی سرکٹ مینجمنٹ ایک اہم حصہ ہے۔ روزانہ برقی آپریشن کا۔
آنے والی کابینہ کا استعمال اپ اسٹریم پاور سورس سے برقی طاقت حاصل کرنے اور اسے سے منسلک کرنے کے لیے کیا جاتا ہے۔ درمیانے وولٹیج بس بار کا نظام۔ اس کی ترتیب کا تعین آنے والے سرکٹ کے ریٹیڈ کرنٹ کے مطابق کیا جا سکتا ہے، تحفظ کے تقاضے، پیمائش کے تقاضے، اور مجموعی تقسیم کا فن تعمیر۔
سبکدوش ہونے والی الماریاں درمیانی وولٹیج کی بجلی نیچے کی دھارے والے ٹرانسفارمرز، موٹروں، فیڈرز، یا دیگر برقی آلات میں تقسیم کرتی ہیں۔ بوجھ سبکدوش ہونے والی کابینہ کی تعداد اور تصریح کی منصوبہ بندی پراجیکٹ کی لوڈ ڈسٹری بیوشن کے مطابق کی جا سکتی ہے۔ اور فیڈر کا انتظام۔
PT کابینہ وولٹیج کی پیمائش اور متعلقہ برقی نگرانی کے افعال کے لیے استعمال ہوتی ہے۔ اس میں ضم کیا جا سکتا ہے۔ سوئچ گیئر لائن اپ جہاں پراجیکٹ کو درمیانے وولٹیج کے اندر وولٹیج کی تبدیلی اور پیمائش کی ضرورت ہوتی ہے تقسیم کا نظام
میٹرنگ کیبنٹ ان ایپلی کیشنز کے لیے برقی توانائی کی پیمائش کے آلات کو ایڈجسٹ کر سکتی ہے جن کے لیے وقف کی ضرورت ہوتی ہے۔ بجلی کی پیمائش اس کی ترتیب کو پروجیکٹ کی پیمائش اور افادیت کی ضروریات کے ساتھ مربوط کیا جاسکتا ہے۔
بس سیکشنلائزر کیبنٹ کا استعمال درمیانے وولٹیج بس بار کے حصوں کو تقسیم کرنے یا منسلک کرنے کے لیے کیا جاتا ہے نظام ڈیزائن. متعدد کے ساتھ تقسیم کے نیٹ ورکس کو ڈیزائن کرتے وقت یہ انتظام زیادہ لچک فراہم کر سکتا ہے۔ بجلی کے ذرائع یا بس سیکشنز۔
تنہائی کی کابینہ برقی تنہائی کی ضروریات کے لیے ایک مخصوص ترتیب فراہم کرتی ہے۔ اس کا انتظام پروجیکٹ کے سوئچنگ سیکوئنس، گراؤنڈنگ اسکیم، اور برقی حفاظت کے مطابق طے کیا جانا چاہیے طریقہ کار
مینوفیکچرنگ کی سہولیات میں اکثر پروڈکشن لائنز، موٹرز، ٹرانسفارمرز، کمپریسر، پمپ اور معاون ہوتے ہیں۔ مختلف بجلی کی ضروریات کے ساتھ نظام. ایک ماڈیولر سوئچ گیئر لائن اپ ان سرکٹس کو ترتیب دے سکتا ہے۔ فیکٹری کی بجلی کی تقسیم کا ڈھانچہ۔
سب سٹیشنوں کو متعدد آنے والے، جانے والے، پیمائش، اور بس سیکشن سرکٹس کی ضرورت ہو سکتی ہے۔ ماڈیولر کابینہ انتظام انجینئرز کو سب اسٹیشن کے سنگل لائن ڈایاگرام کی بنیاد پر ایک مکمل سوئچ گیئر لائن اپ تیار کرنے کی اجازت دیتا ہے۔
کان کنی کے کاموں میں عام طور پر سائٹ کے مختلف علاقوں میں تقسیم کیے جانے والے متعدد برقی بوجھ شامل ہوتے ہیں۔ دی موٹرز، پمپس، وینٹیلیشن کے لیے فیڈر کی تقسیم اور پاور مینجمنٹ کو سپورٹ کرنے کے لیے آلات کو ترتیب دیا جا سکتا ہے۔ سسٹمز، اور پروسیسنگ کا سامان۔
بڑی کمرشل اور اونچی عمارتوں کے لیے منظم میڈیم وولٹیج پاور ریسیپشن اور ڈسٹری بیوشن کی ضرورت ہوتی ہے۔ مختلف کابینہ کے افعال کو عمارت کے ٹرانسفارمر، فیڈر، میٹرنگ اور برقی کمرے کے مطابق ملایا جا سکتا ہے۔ ضروریات
بنیادی ڈھانچے کے منصوبے جیسے نقل و حمل کی سہولیات اور خصوصی صنعتی تنصیبات پر مشتمل ہو سکتی ہے۔ مختلف آپریٹنگ ضروریات کے ساتھ متعدد برقی بوجھ۔ ماڈیولر ترتیب کے لئے لچک فراہم کرتا ہے ان سرکٹس کو ایک مربوط میڈیم وولٹیج ڈسٹری بیوشن سسٹم میں ضم کرنا۔
| آئٹم | تفصیلات |
| شرح شدہ وولٹیج | 3.6kV، 7.2kV، 12kV |
| شرح شدہ تعدد | 50Hz/60Hz |
| ریٹیڈ کرنٹ | 630A، 1250A، 1600A، 2000A، 2500A، 3150A |
| شرح شدہ شارٹ سرکٹ بریک کرنٹ | 25kA، 31.5kA، 40kA، 50kA |
| ریٹیڈ شارٹ ٹائم اسٹینڈ کرنٹ | 25kA/3s، 31.5kA/3s، 40kA/3s، 50kA/3s |
| تحفظ کی ڈگری | IP4X بیرونی دیوار، IP2X اندرونی کمپارٹمنٹ |
| محیطی درجہ حرارت | -15°C سے +40°C |
| اونچائی | ≤1000m، زیادہ اونچائی کے لیے ڈیریٹڈ |
| تنصیب | انڈور |
حتمی درجہ بندی شدہ وولٹیج، کرنٹ، شارٹ سرکٹ کی گنجائش، کابینہ کا مجموعہ، اور فنکشنل یونٹ کا انتظام ہونا چاہیے پروجیکٹ الیکٹریکل ڈایاگرام اور تکنیکی تفصیلات کے مطابق تصدیق کی جائے۔
یہ سامان اندرونی تنصیب کے لیے ہے جس کا محیط درجہ حرارت -15°C اور +40°C کے درمیان ہے۔ روزانہ اوسط رشتہ دار نمی 95% سے زیادہ نہیں ہونی چاہیے، جبکہ ماہانہ اوسط رشتہ دار نمی 90% سے زیادہ نہیں ہونی چاہیے۔
تنصیب کا ماحول دھماکہ خیز یا corrosive گیسوں، conductive دھول، اور شدید کمپن سے پاک ہونا چاہئے. اگر آلات کو ان معیاری حالات سے باہر کام کرنے کی ضرورت ہے تو، ماحولیاتی ضروریات کو ہونا چاہئے تکنیکی ڈیزائن اور پیداوار سے پہلے Usune کے ساتھ تصدیق.
یہ سامان کاس اسپیس راکٹ لانچ پروجیکٹ کے لیے حوالہ دیا گیا ہے، جو کہ ایک خصوصی انفراسٹرکچر پروجیکٹ ہے۔ ایک منظم میڈیم وولٹیج برقی تقسیم کے نظام کی ضرورت ہے۔
ایرو اسپیس انفراسٹرکچر کے لیے، برقی نیٹ ورک مختلف سہولیات کی خدمت کرنے والے متعدد قسم کے بوجھ پر مشتمل ہو سکتا ہے۔ اور سپورٹنگ سسٹمز۔ ایک یکساں کابینہ کے انتظامات پر انحصار کرنے کے بجائے تقسیم کے نظام کی ضرورت ہے۔ آنے والی بجلی، فیڈر سرکٹس، پیمائش کے افعال، اور دیگر برقی ضروریات کو ایک کے اندر ایڈجسٹ کریں مربوط ترتیب.
KYN28 سیریز کا ماڈیولر ڈھانچہ مختلف فنکشنل الماریوں کو ترتیب کے مطابق ترتیب دینے کی اجازت دیتا ہے۔ پروجیکٹ کی بجلی کی تقسیم کی اسکیم۔ یہ انجینئرز کو کوآرڈینیشن کرتے وقت زیادہ لچک فراہم کرتا ہے۔ سہولت کے پاور نیٹ ورک اور برقی کمرے کے لے آؤٹ کے ساتھ سوئچ گیئر لائن اپ۔
پروجیکٹ کا حوالہ یہ ظاہر کرتا ہے کہ Usune کے ماڈیولر میڈیم وولٹیج کی تقسیم کا سامان کس طرح ضم کیا جا سکتا ہے۔ خصوصی انفراسٹرکچر جہاں منظم سرکٹ کنفیگریشن اور پروجیکٹ کے لیے مخصوص الیکٹریکل پلاننگ ہے۔ اہم
KYN28 سیریز کو قابل اطلاق IEC اور GB معیارات کے مطابق درمیانے وولٹیج دھات سے منسلک کے لیے ڈیزائن کیا گیا ہے۔ سوئچ گیئر اور بجلی کی تقسیم کا سامان۔
Usune ISO 9001 کوالٹی مینجمنٹ سسٹم، ISO 14001 انوائرمینٹل مینجمنٹ سسٹم، اور ISO 45001 کے تحت کام کرتا ہے۔ پیشہ ورانہ صحت اور حفاظت کے انتظام کے نظام. سی ای سرٹیفیکیشن قابل اطلاق بین الاقوامی کے لیے بھی دستیاب ہے۔ مارکیٹ کی ضروریات.
مصنوعات کی جانچ کی رپورٹیں، تکنیکی وضاحتیں، اور متعلقہ معیار کی دستاویزات کے مطابق فراہم کی جا سکتی ہیں۔ کسٹمر اور پروجیکٹ کی ضروریات۔
Usune پراجیکٹس کو محدود کرنے کے بجائے کسٹمر الیکٹریکل ڈایاگرام کے مطابق سوئچ گیئر کنفیگریشن کو سپورٹ کرتا ہے ایک معیاری کابینہ کا انتظام۔ یہ طریقہ EPC ٹھیکیداروں، برقی تقسیم کاروں، نظام کے لیے موزوں ہے۔ انٹیگریٹرز، اور مختلف سرکٹ کی ضروریات کے ساتھ صنعتی صارفین۔
Usune کو برقی آلات کے شعبے میں 14 سال سے زیادہ کا تجربہ ہے اور وہ ایک تجربہ کار R&D ٹیم کو برقرار رکھتا ہے۔ پروجیکٹ کے مخصوص ڈیزائن اور تکنیکی ترتیب کی حمایت کرنے کے قابل۔

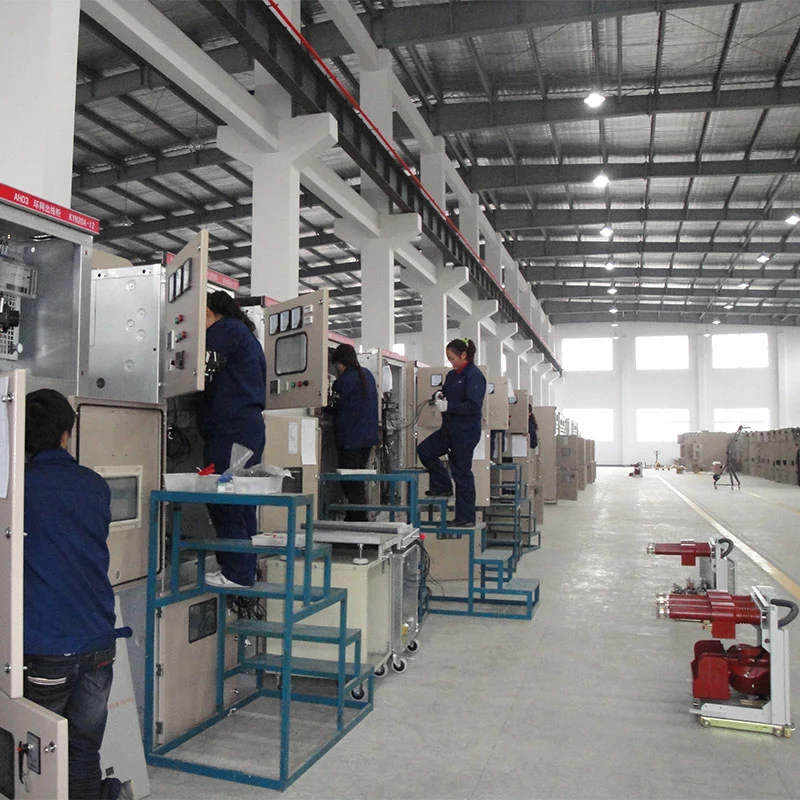

کوالٹی کا معائنہ پورے مینوفیکچرنگ کے عمل میں لاگو کیا جاتا ہے، ڈھکنے والے اجزاء، اسمبلی، الیکٹریکل ٹیسٹنگ، اور تیار سامان. مصنوعات کی کارکردگی کی تصدیق کے لیے شپمنٹ سے پہلے معمول کے ٹیسٹ مکمل کیے جاتے ہیں۔
معیاری ترتیب کے لیے، عام پیداوار کی مدت تکنیکی تصدیق کے بعد تقریباً 15-20 دن ہوتی ہے۔ اور ادائیگی. اصل لیڈ ٹائم پروڈکٹ کی ترتیب، آرڈر کی مقدار، اور پروجیکٹ کی ضروریات پر منحصر ہے۔
Usune کسٹمر کے معائنہ، سپلائر کی مدد کے لیے پروڈکٹ ٹیسٹ رپورٹس اور تکنیکی دستاویزات فراہم کرتا ہے۔ اہلیت، پروجیکٹ کی منظوری، اور کمیشننگ کے طریقہ کار۔
ایک دراز قسم کا میڈیم وولٹیج پینل ایک اندرونی دھات سے منسلک سوئچ گیئر سسٹم ہے جو واپس لینے کے قابل فنکشنل یونٹس کا استعمال کرتا ہے درمیانی وولٹیج کی بجلی کی وصولی، تقسیم، پیمائش، کنٹرول اور تحفظ کے لیے۔ اس کی ماڈیولر ترتیب بجلی کے نظام کے مطابق کابینہ کے مختلف افعال کو یکجا کرنے کی اجازت دیتا ہے۔
KYN28 سیریز 3.6kV، 7.2kV، اور 12kV ایپلی کیشنز کو سپورٹ کرتی ہے۔ صحیح درجہ بندی وولٹیج اور موصلیت کی ضروریات کسٹمر کے برقی نظام کے مطابق تصدیق کی جانی چاہئے۔
جی ہاں انکمنگ، آؤٹ گوئنگ، پی ٹی، میٹرنگ، بس سیکشنلائزر، اور آئسولیشن کیبنٹ کو ایک سوئچ گیئر میں ملایا جا سکتا ہے۔ پروجیکٹ کے سنگل لائن ڈایاگرام اور تقسیم کی ضروریات کے مطابق لائن اپ۔
جی ہاں ماڈیولر انتظام ایک سے زیادہ فیڈرز، موٹرز، ٹرانسفارمرز اور پیداوار والی فیکٹریوں کے لیے موزوں ہے۔ وہ بوجھ جن کے لیے درمیانے وولٹیج بجلی کی منظم تقسیم کی ضرورت ہوتی ہے۔
ماڈیولر کابینہ کا تصور پروجیکٹ انجینئرز کو موجودہ اور کے مطابق مختلف فنکشنل یونٹس کی منصوبہ بندی کرنے کی اجازت دیتا ہے۔ متوقع تقسیم کی ضروریات ابتدائی برقی کمرے کے دوران مستقبل کی توسیع پر غور کیا جانا چاہیے۔ سوئچ گیئر لائن اپ ڈیزائن.
جی ہاں Usune OEM کی ضروریات کو سپورٹ کرتا ہے بشمول کسٹمر لوگو، کمپنی کے نام، اور پروجیکٹ کے لیے مخصوص کنفیگریشنز، تکنیکی تصدیق سے مشروط۔
معیاری ترتیب کے لیے، عام پیداوار کی مدت تکنیکی تصدیق کے بعد تقریباً 15-20 دن ہوتی ہے۔ اور ادائیگی. حتمی شیڈول آرڈر کی مقدار اور ترتیب پر منحصر ہے۔
Usune تکنیکی وضاحتیں، مصنوعات کی جانچ کی رپورٹیں، معیار کی دستاویزات، اور دیگر پروجیکٹ سے متعلق فراہم کر سکتا ہے۔ کسٹمر کی ضروریات کے مطابق دستاویزات.
معیاری وارنٹی کی مدت شپنگ کی تاریخ سے 12 ماہ ہے، متفقہ تکنیکی اور تجارتی کے ساتھ مشروط ہے۔ حالات
اگر آپ ایک مینوفیکچرنگ پلانٹ، سب اسٹیشن، کان کنی کے منصوبے کے لیے میڈیم وولٹیج دراز قسم کے پینل کو سورس کر رہے ہیں، تجارتی عمارت، بنیادی ڈھانچے کی سہولت، یا خصوصی برقی تنصیب، Usune فراہم کر سکتا ہے۔ آپ کی اصل تقسیم کی ضروریات پر مبنی ترتیب۔
اپنا سنگل لائن ڈایاگرام، ریٹیڈ وولٹیج، ریٹیڈ کرنٹ، شارٹ سرکٹ لیول، آنے والے اور جانے والوں کی تعداد بھیجیں۔ تکنیکی تشخیص اور کوٹیشن کے لیے Usune کو سرکٹس، کابینہ کے افعال، اور تنصیب کے حالات۔
